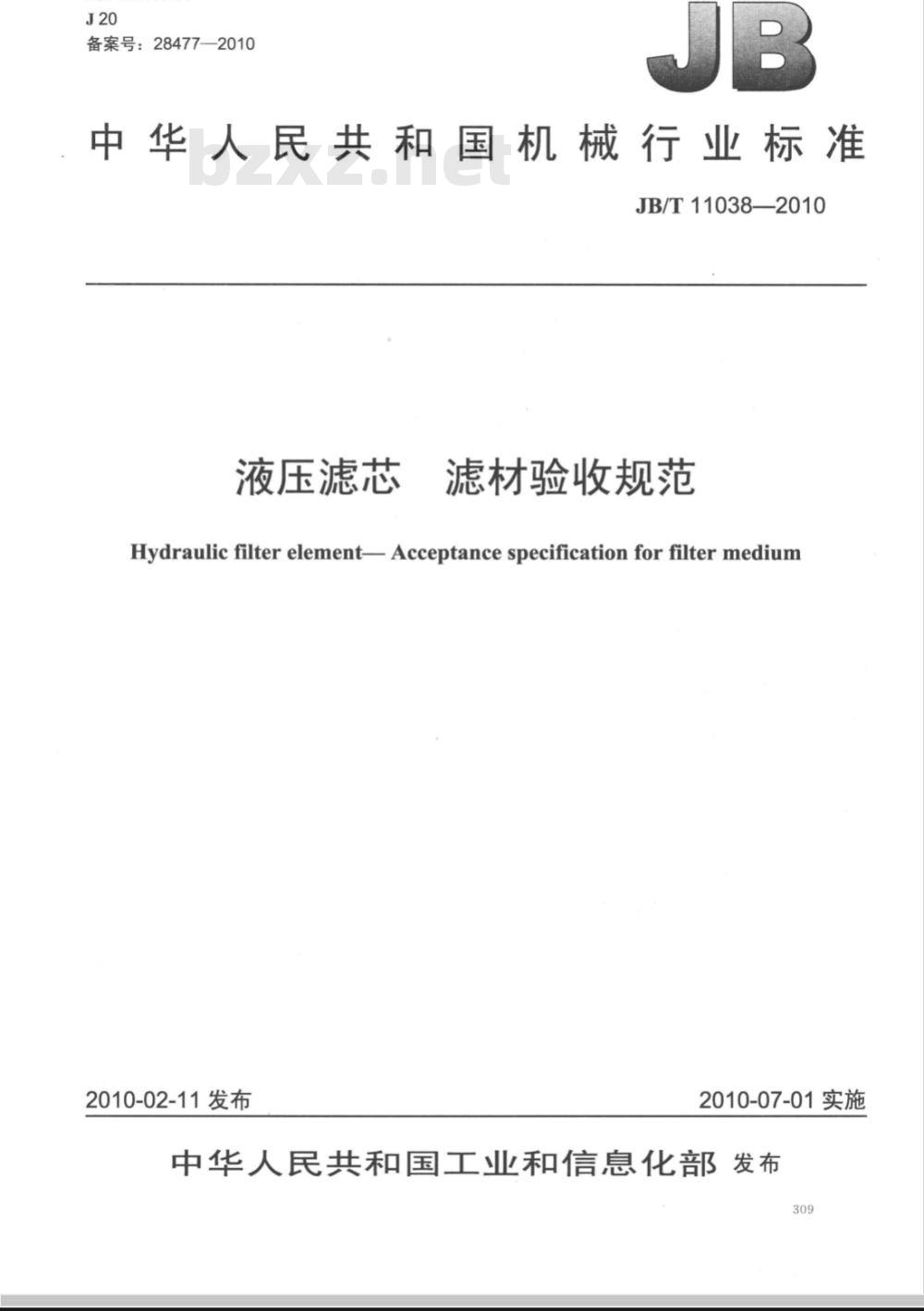

【机械行业标准(JB)】 液压滤芯 滤材验收规范

备案号：28477—2010
中华人民共和国机械行业标准
JB/T11038—2010
液压滤芯
滤材验收规范
Hydraulic filter element-Acceptance specification for filter medium2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布309
JB/T11038—2010
本标准的附录A为资料性附录。

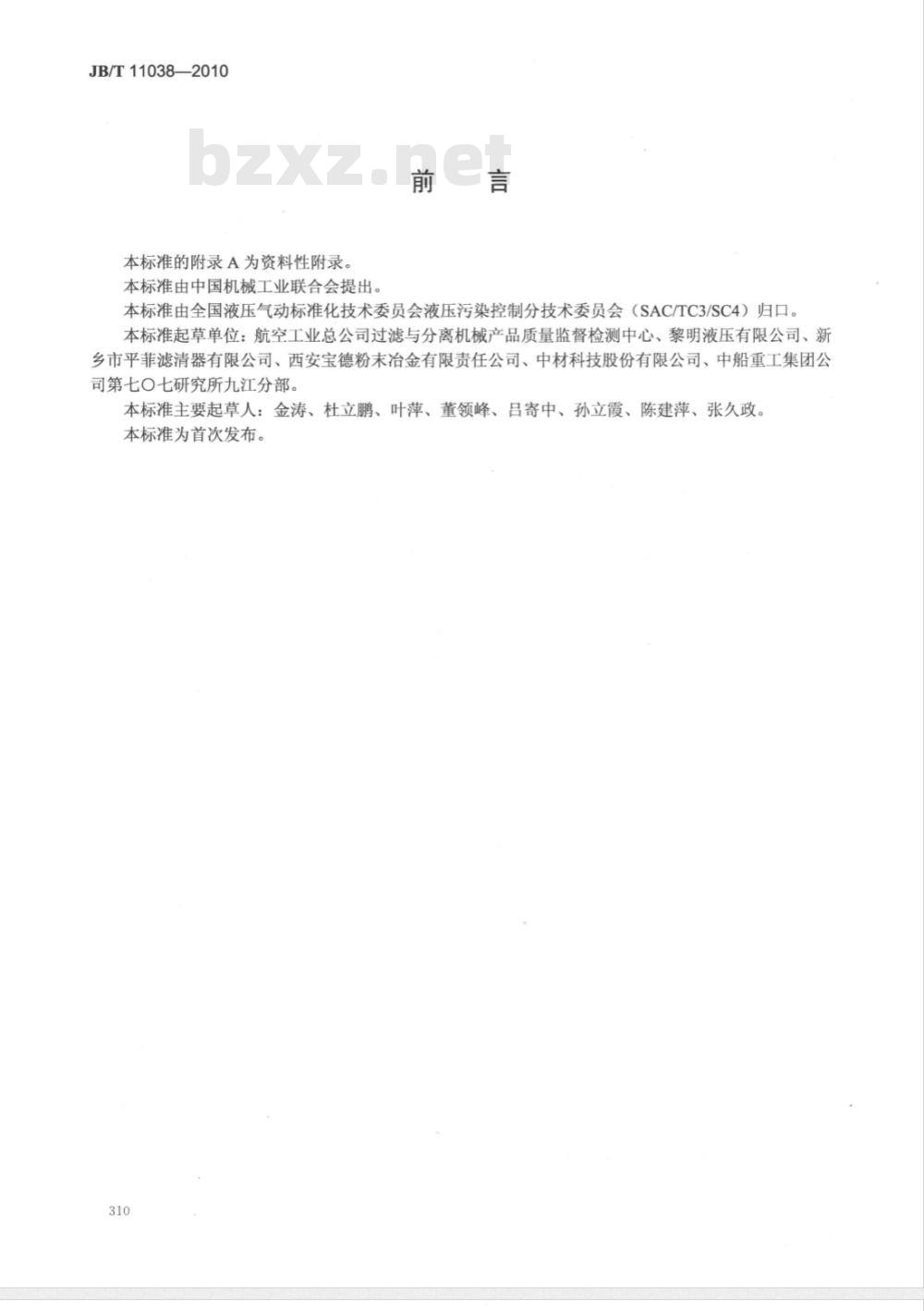

本标准由中国机械工业联合会提出。前言
本标准由全国液压气动标准化技术委员会液压污染控制分技术委员会（SAC/TC3/SC4）归口。本标准起草单位：航空工业总公司过滤与分离机械产品质量监督检测中心、黎明液压有限公司、新乡市平菲滤清器有限公司、西安宝德粉末冶金有限责任公司、中材科技股份有限公司、中船重工集团公司第七○七研究所九江分部。
本标准主要起草人：金涛、杜立鹏、叶萍、董领峰、吕寄中、孙立霞、陈建萍、张久政。本标准为首次发布。

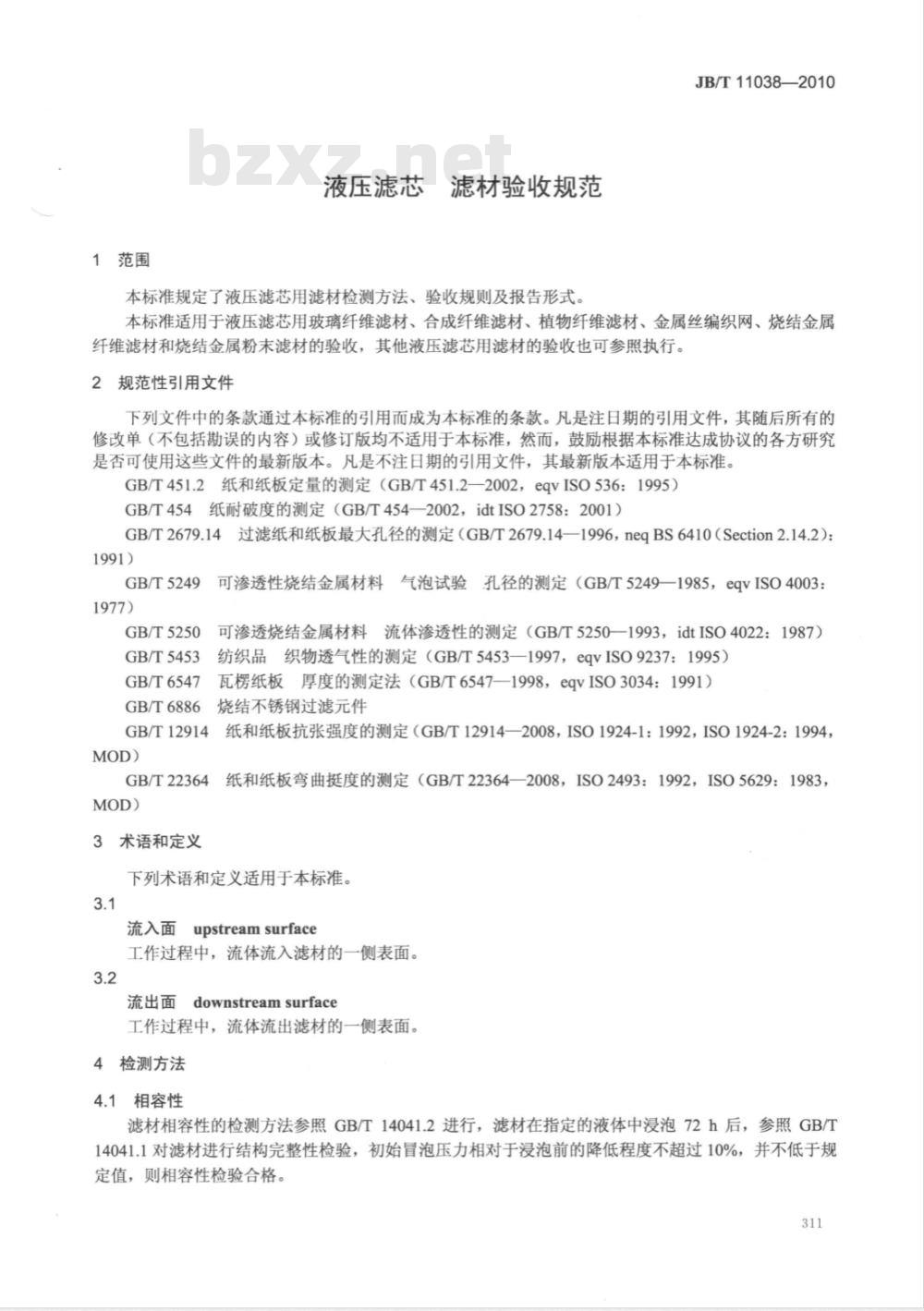

1范围
液压滤芯
滤材验收规范
本标准规定了液压滤芯用滤材检测方法、验收规则及报告形式，JB/T11038—2010
本标准适用于液压滤芯用玻璃纤维滤材、合成纤维滤材、植物纤维滤材、金属丝编织网、烧结金属纤维滤材和烧结金属粉末滤材的验收，其他液压滤芯用滤材的验收也可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T451.2纸和纸板定量的测定（GB/T451.2—2002，eqvISO536：1995）GB/T454纸耐破度的测定（GB/T454—2002，idtISO2758：2001）GB/T2679.14过滤纸和纸板最大孔径的测定（GB/T2679.14—1996，neqBS6410（Section2.14.2）：1991)
GB/T5249
GB/T5250
GB/T5453
GB/T6547
GB/T6886
GB/T12914
GB/T22364
3术语和定义
可渗透性烧结金属材料气泡试验孔径的测定（GB/T5249—1985，eqvISO4003：可渗透烧结金属材料流体渗透性的测定（GB/T5250—1993，idtISO4022：1987）纺织品织物透气性的测定（GB/T5453—1997，eqvISO9237：1995）瓦楞纸板厚度的测定法（GB/T6547—1998，eqvISO3034：1991）烧结不锈钢过滤元件
纸和纸板抗张强度的测定（GB/T12914—2008，ISO1924-1：1992，ISO1924-2：1994，纸和纸板弯曲挺度的测定（GB/T22364—2008，ISO2493：1992，ISO5629：1983，下列术语和定义适用于本标准。3.1
upstreamsurface
流入面
工作过程中，流体流入滤材的一侧表面。3.2www.bzxz.net
downstreamsurface
流出面
工作过程中，流体流出滤材的一侧表面。4检测方法

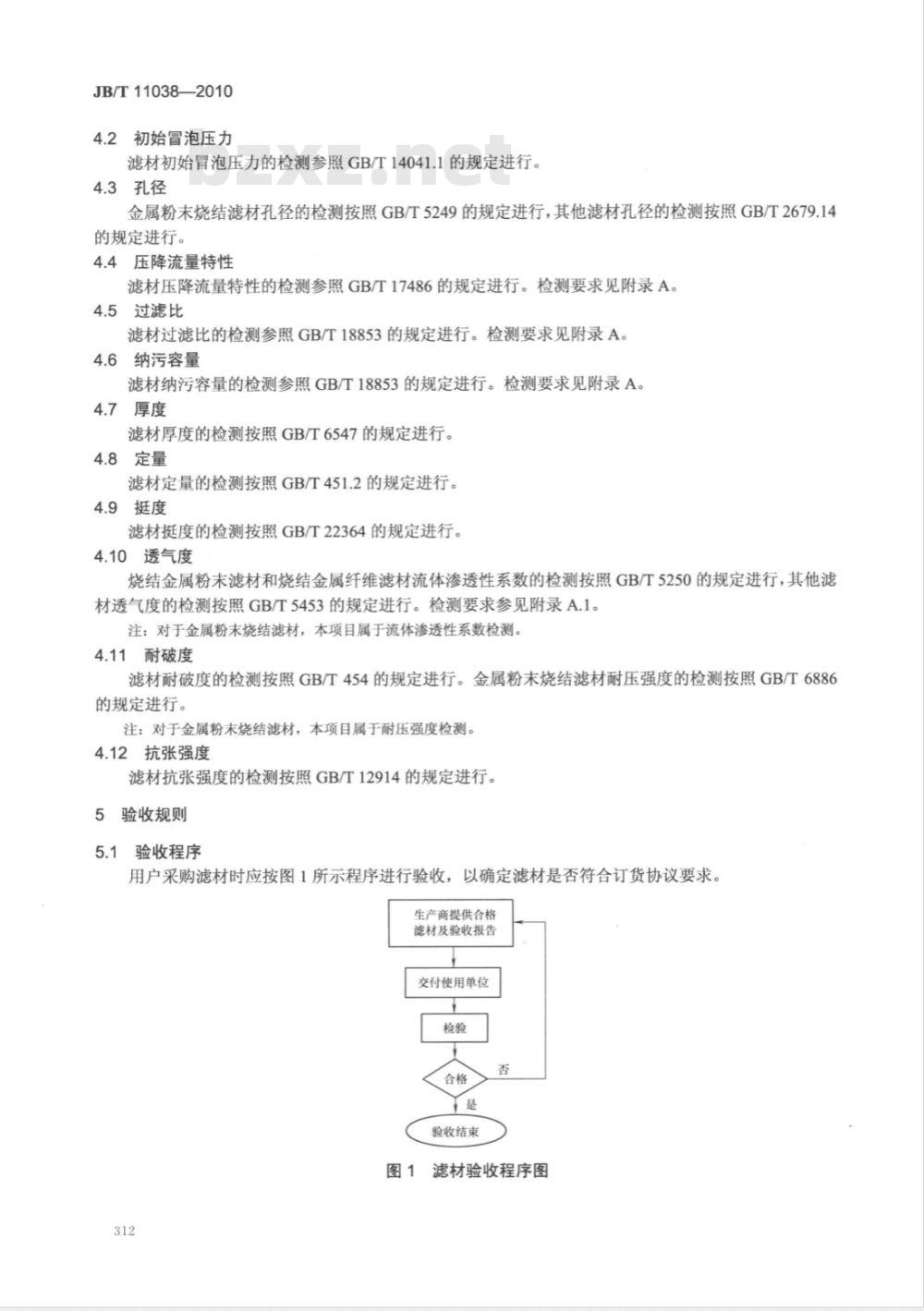

4.1相容性
滤材相容性的检测方法参照GB/T14041.2进行，滤材在指定的液体中浸泡72h后，参照GB/T14041.1对滤材进行结构完整性检验，初始冒泡压力相对于浸泡前的降低程度不超过10%，并不低于规定值，则相容性检验合格。
JB/T11038—2010
4.2初始冒泡压力
滤材初始冒泡压力的检测参照GB/T14041.1的规定进行。4.3孔径
金属粉末烧结滤材孔径的检测按照GB/T5249的规定进行，其他滤材孔径的检测按照GB/T2679.14的规定进行。
4.4压降流量特性
滤材压降流量特性的检测参照GB/T17486的规定进行。检测要求见附录A。4.5过滤比
滤材过滤比的检测参照GB/T18853的规定进行。检测要求见附录A。4.6纳污容量
滤材纳污容量的检测参照GB/T18853的规定进行。检测要求见附录A。4.7厚度
滤材厚度的检测按照GB/T6547的规定进行。4.8定量
滤材定量的检测按照GB/T451.2的规定进行。4.9挺度
滤材挺度的检测按照GB/T22364的规定进行。4.10透气度
烧结金属粉末滤材和烧结金属纤维滤材流体渗透性系数的检测按照GB/T5250的规定进行，其他滤材透气度的检测按照GB/T5453的规定进行。检测要求参见附录A.1。注：对于金属粉末烧结滤材，本项目属于流体渗透性系数检测。4.11耐破度
滤材耐破度的检测按照GB/T454的规定进行。金属粉末烧结滤材耐压强度的检测按照GB/T6886的规定进行。
注：对于金属粉末烧结滤材，本项目属于耐压强度检测。4.12抗张强度
滤材抗张强度的检测按照GB/T12914的规定进行。5验收规则
5.1验收程序
用户采购滤材时应按图1所示程序进行验收，以确定滤材是否符合订货协议要求。生产商提供合格
滤材及验收报告
交付使用单位
验收结束
滤材验收程序图
JB/T11038—2010

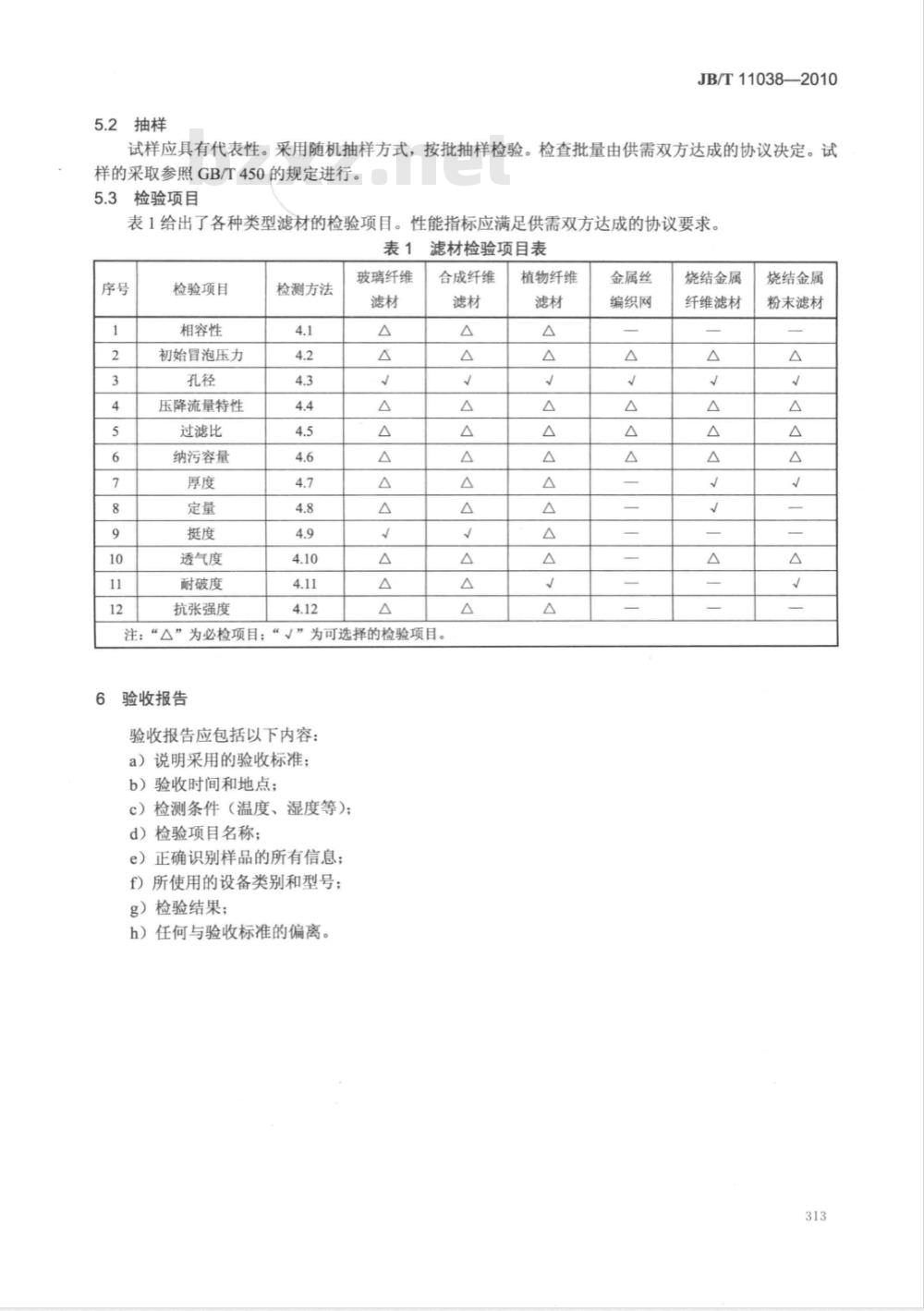

试样应具有代表性。采用随机抽样方式，按批抽样检验。检查批量由供需双方达成的协议决定。试样的采取参照GB/T450的规定进行。5.3检验项目
表1给出了各种类型滤材的检验项目。性能指标应满足供需双方达成的协议要求。表1
检验项目
相容性
初始冒泡压力
压降流量特性
过滤比
纳污容量
透气度
耐破度
抗张强度
检测方法
玻璃纤维
滤材检验项目表
合成纤维
注：“△”为必检项目；“/”为可选择的检验项目。6
验收报告
验收报告应包括以下内容：
说明采用的验收标准；
b）验收时间和地点；
c）检测条件（温度、湿度等)；d）检验项目名称；
e）正确识别样品的所有信息；
f）所使用的设备类别和型号：
g）检验结果；
h）任何与验收标准的偏离。
植物纤维
金属丝
编织网
烧结金属
纤维滤材
烧结金属
粉末滤材
JB/T11038—2010
一般导则
附录A
（资料性附录）
滤材试验导则
凡对试验介质有流向要求的滤材试验，按照滤材生产商对滤材流入面、流出面的区分和标记，试验介质一般从被试滤材的流入面流向流出面。A.2压降流量特性、过滤比和纳污容量试验导则A.2.1试验面积
推荐滤材试验通流面积为100cm2。A.2.2试验卡具
试验卡具的结构和安装方式以不影响滤材过滤性能评定为准。A.2.3试验参数
表A.1给出了各种类型滤材一般选用的试验流量范围和极限压降。表A.1推荐滤材试验流量和压降范围表试验参数
极限压降
玻璃纤维
合成纤维
植物纤维
金属丝
编织网
烧结金属
纤维滤材
烧结金属
粉末滤材
[1]GB/T450
2002，MOD)
参考文献
JB/T11038—2010
纸和纸板试样的采取及试样纵横向、正反面的测定（GB/T450—2008，ISO186：[2] GB/T 14041.1
液压滤芯结构完整性验证和初始冒泡点的确定（GB/T14041.1—2007，ISO2942:2004，IDT)
GB/T14041.2
GB/T17486
GB/T18853
16889：1999，MOD)
材料与液体相容性检验方法（GB/T14041.2—2007，ISO2943：1998，液压滤芯
号压降流量特性的评定（GB/T17486—2006，ISO3968：2001，IDT）液压过滤器
液压传动过滤器评定滤芯过滤性能的多次通过方法（GB/T18853—2002，ISO315
