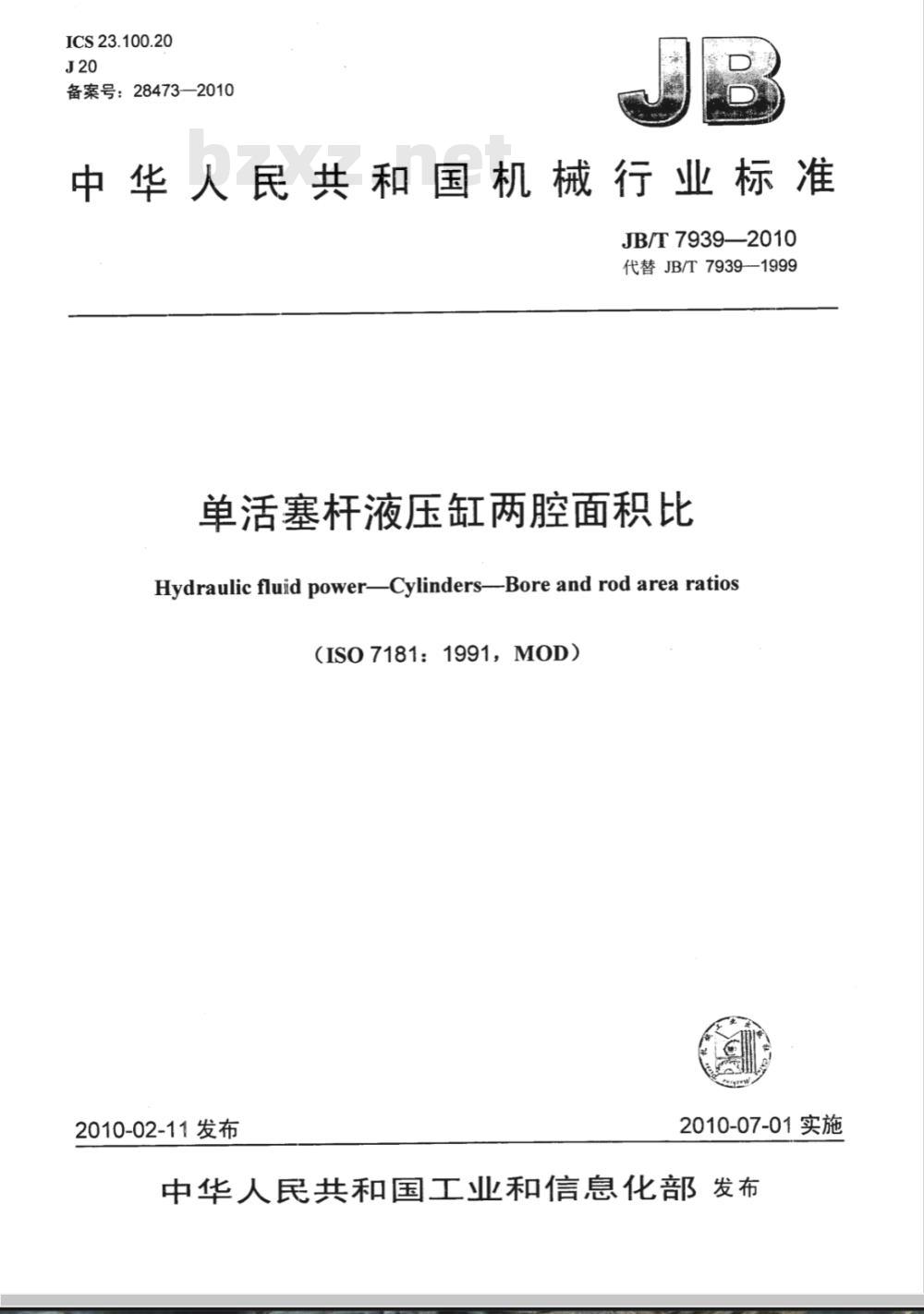

【机械行业标准(JB)】 单活塞杆液压缸两腔面积比

ICS23.100.20
备案号：28473—2010
中华人民共和国机械行业标准
JB/T7939—2010
代替JB/T7939—1999
单活塞杆液压缸两腔面积比
Hydraulic fluid power-Cylinders-Bore and rod area ratios(ISO7181：1991，MOD)免费标准下载网bzxz
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

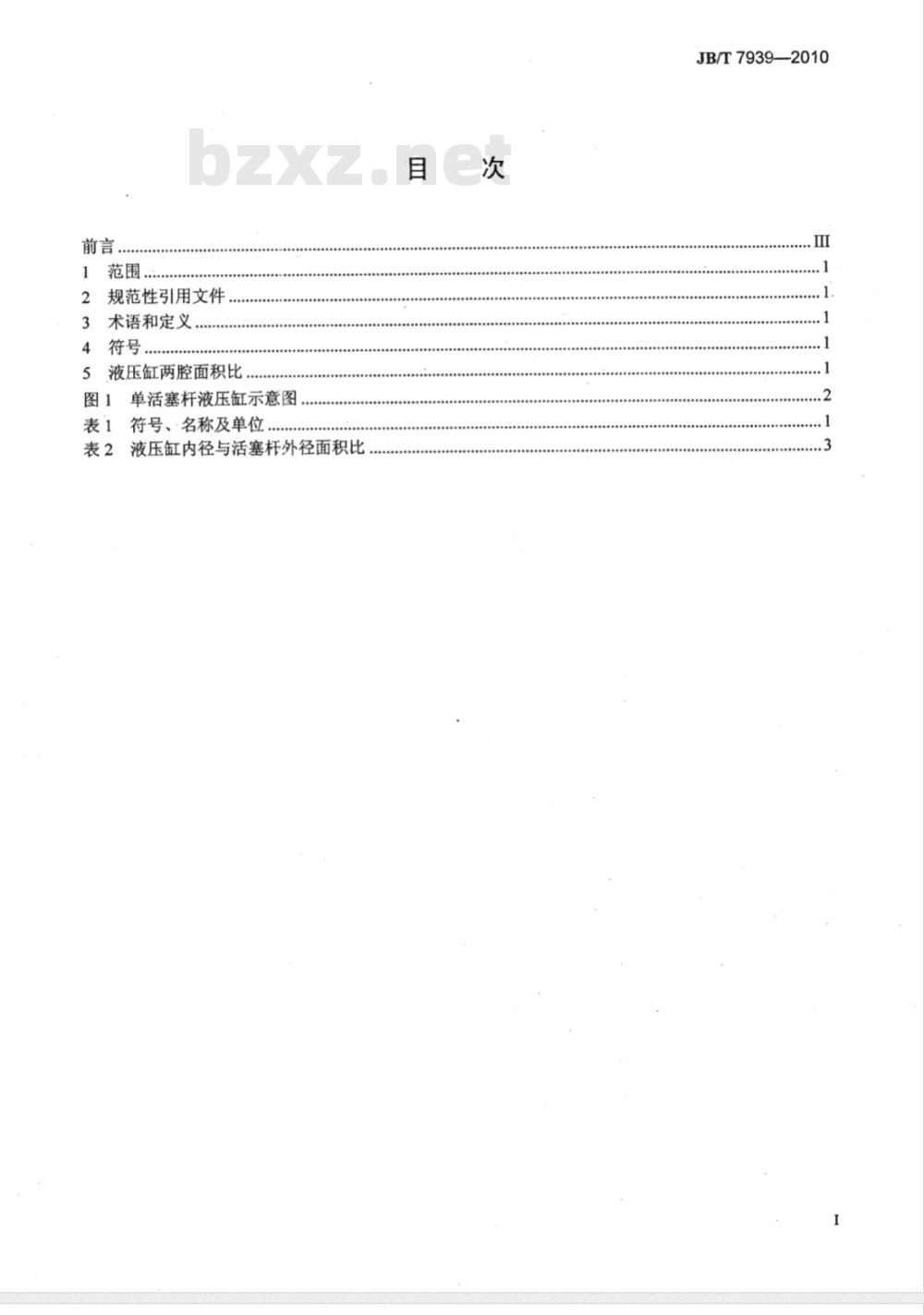

1范围，
2规范性引用文件
3术语和定义
4符号
5液压缸两腔面积比.
图1单活塞杆液压缸示意图
表1符号、名称及单位
表2液压缸内径与活塞杆外径面积比目
JB/T7939--2010

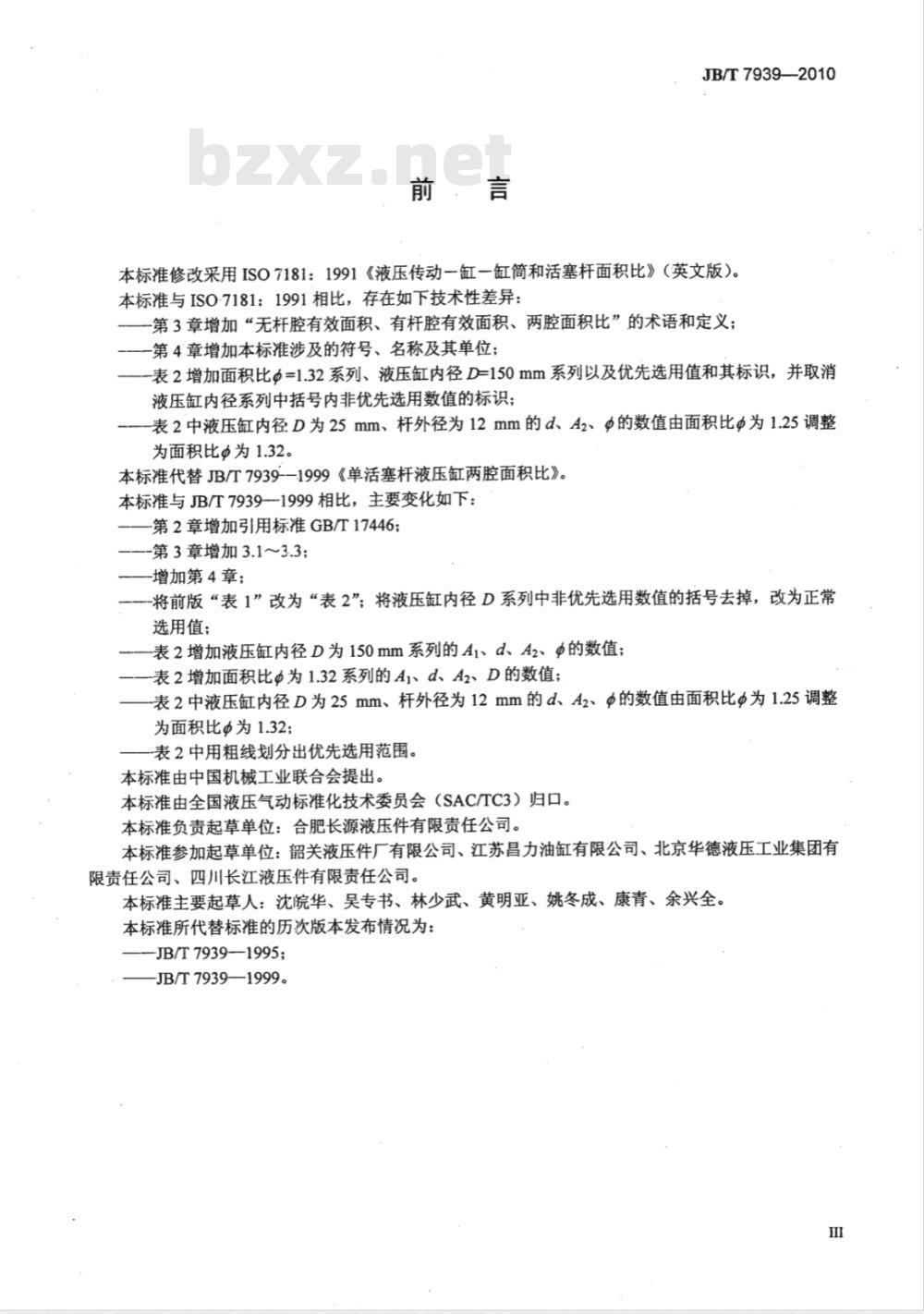

前．言
JB/T7939—-2010
本标准修改采用ISO7181：1991《液压传动一缸一缸筒和活塞杆面积比》（英文版）。本标准与ISO-7181：1991相比，存在如下技术性差异：-第3章增加“无杆腔有效面积、有杆腔有效面积、两腔面积比”的术语和定义；-第4章增加本标准涉及的符号、名称及其单位；表2增加面积比Φ=1.32系列、液压缸内径D=150mm系列以及优先选用值和其标识，并取消液压缸内径系列中括号内非优先选用数值的标识；表2中液压缸内径D为25mm、杆外径为12mm的d、A2、Φ的数值由面积比Φ为1.25调整为面积比Φ为1.32。
本标准代替JB/T7939--1999《单活塞杆液压缸两腔面积比》。本标准与JB/T79391999相比，主要变化如下：-第2章增加引用标准GB/T17446；-第3章增加3.1~3.3；
增加第4章；
-将前版“表1”改为“表2”；将液压缸内径D系列中非优先选用数值的括号去掉，改为正常选用值；
表2增加液压缸内径D为150mm系列的Al、d、A2、@的数值；-表2增加面积比Φ为1.32系列的Aj、d、A2、D的数值；-表2中液压缸内径D为25mm、杆外径为12mm的d、A2、Φ的数值由面积比Φ为1.25调整为面积比Φ为1.32；
表2中用粗线划分出优先选用范围。本标准由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。本标准负责起草单位：合肥长源液压件有限责任公司。本标准参加起草单位：韶关液压件厂有限公司、江苏昌力油缸有限公司、北京华德液压工业集团有限责任公司、四川长江液压件有限责任公司。本标准主要起草人：沈皖华、吴专书、林少武、黄明亚、姚冬成、康青、余兴全。本标准所代替标准的历次版本发布情况为：-JB/T7939—1995;
JB/T7939—1999。

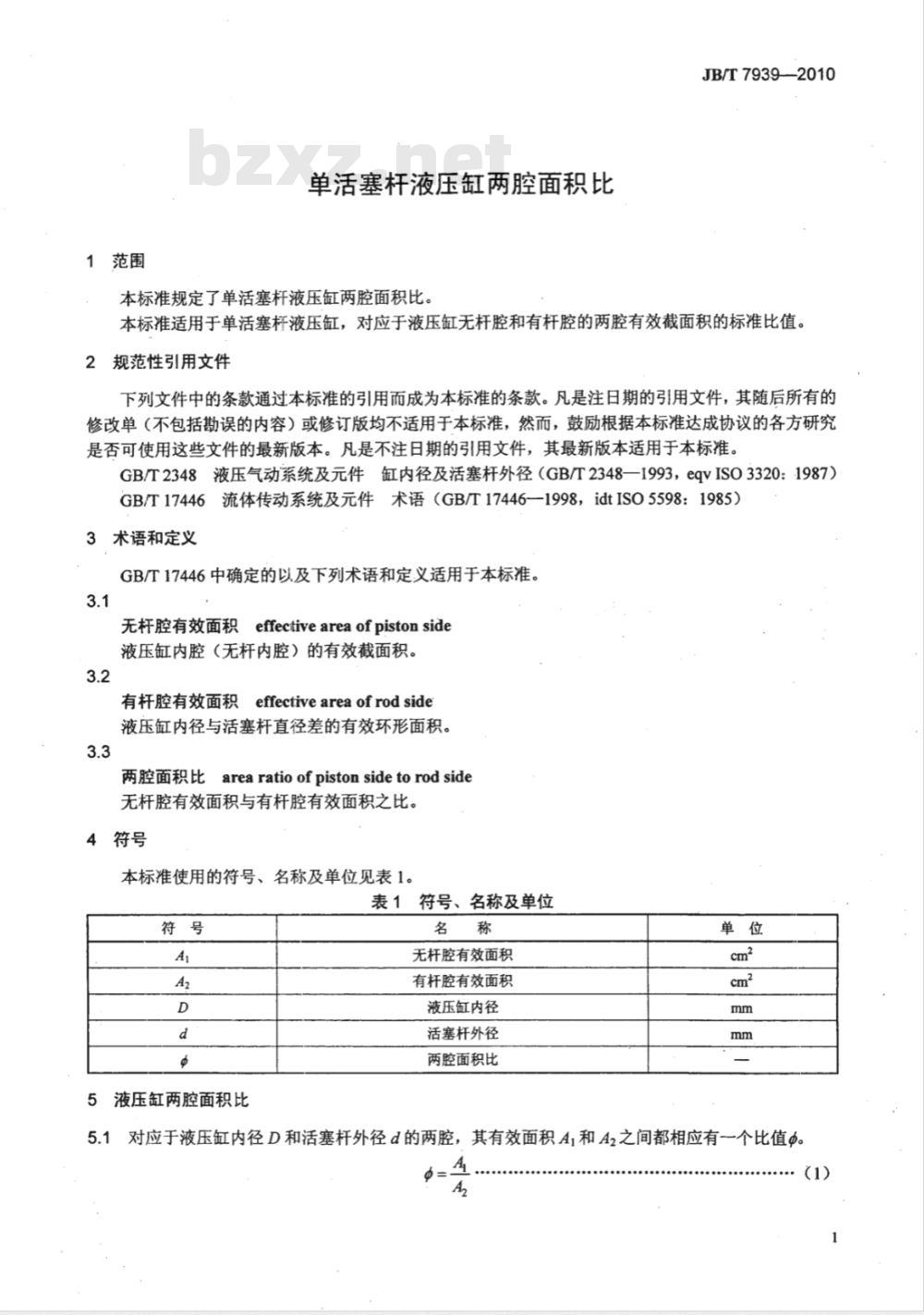

单活塞杆液压缸两腔面积比
本标准规定了单活塞杆液压缸两腔面积比。JB/T7939—2010
本标准适用于单活塞杆液压缸，对应于液压缸无杆腔和有杆腔的两腔有效截面积的标准比值。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2348液压气动系统及元件缸内径及活塞杆外径（GB/T2348—1993，eqvISO3320：1987）GB/T17446流体传动系统及元件术语（GB/T17446—1998，idtISO5598：1985）3术语和定义
GB/T17446中确定的以及下列术语和定义适用于本标准。3.1
无杆腔有效面积effectiveareaofpistonside液压缸内腔（无杆内腔）的有效截面积。3.2
有杆腔有效面积effectiveareaofrodside液压缸内径与活塞杆直径差的有效环形面积。3.3
两腔面积比arearatioofpistonsidetorodside无杆腔有效面积与有杆腔有效面积之比。4符号
本标准使用的符号、名称及单位见表1。表1符号、名称及单位
5液压缸两腔面积比
无杆腔有效面积
有杆腔有效面积
液压缸内径
活塞杆外径
两腔面积比
5.1对应于液压缸内径D和活塞杆外径d的两腔，其有效面积A和A2之间都相应有一个比值Φ。A
JB/T7939—2010

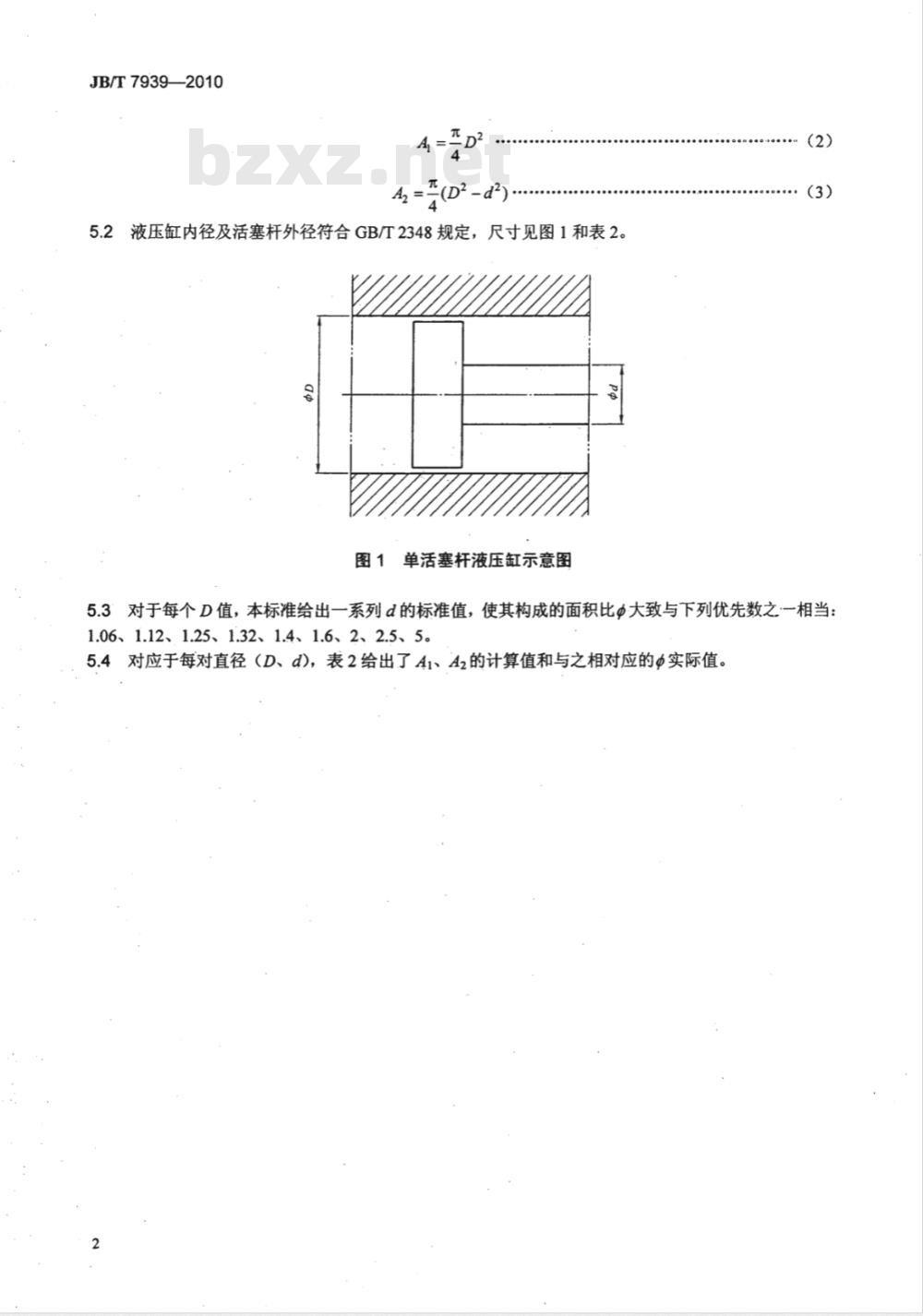

5.2液压缸内径及活塞杆外径符合GB/T2348规定，尺寸见图1和表2。图1单活塞杆液压缸示意图
5.3对于每个D值，本标准给出一系列d的标准值，使其构成的面积比Φ大致与下列优先数之一相当：1.06、1.12、1.25、1.32、1.4、1.6、2、2.5、5。5.4对应于每对直径（D、d)，表2给出了A1、A2的计算值和与之相对应的Φ实际值。JB/T7939-2010
华人民共和国
机械行业标准
单活塞杆液压缸两腔面积比
JB/T7939—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm0.75印张·11千字2010年7月第1版第1次印刷
定价：12.00元
书号：15111·9593
网址：http：/www.cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
