中华人民共和国核行业标准
压水堆核电厂核岛机械设备焊接规范阀门耐磨堆焊
Welding code for mechanical componentsof PWR nuclear islands
Hardfacing on Valve
1主题内容与适用范围
EJ/T1027.9—96
本标准规定了压水堆核电厂核岛机械设备设计、制造和安装中有关润门耐磨堆焊的焊接规程。
本标准适用于压水堆核电厂核岛机械设备制造过程中各级阅门耐磨堆焊层氧乙焰堆焊，药皮焊条电弧堆焊，TIG堆焊和等离子弧堆焊的焊接和检验。引用标准
CB/T230金属洛氏硬度试验法
GB/T3323钢熔化焊对接接头射线照相和质量分析GB/T4191
情性气体保护电弧焊和等高子焊接，切割用铺电极GB/T 11345
EJ/T1027.1
EI/T10272
EJ/T1027.3
钢焊缝手工超声波探伤方法和探伤结果分级压水堆核电厂核岛机械设备焊接规范焊接材料的验收压水堆核电厂核岛机械设备焊按规范焊接材料的评定压水堆核电厂核岛机械设备焊按规范焊接材料的存放和使肝管理EJ/T102710
EJ/T1027.16
EJ/T102718
EJ/T1027.19
焊接缺陷的补焊
压水堆核电厂核岛机械设备焊接规范压水堆核电厂核岛机械设备焊接规范压水堆核电厂核岛机械设备焊接规范压水堆核电厂核岛机械设备焊接规范评定
JB3168喷焊合金粉末技术条件
堆焊焊条产品质量分等
JB/DQ7388
EI/T 1039
核电厂核岛机械设备无损检验规范中国核工业总公司1996-10-24批准闽门耐磨堆焊工艺评定
设备制造车间技术要求
手焊工和焊接操作工的资格
1997-02-01实施
PDF文件使用“pdfFactoryPro”试用版本创建fineprint.com.cn3材料

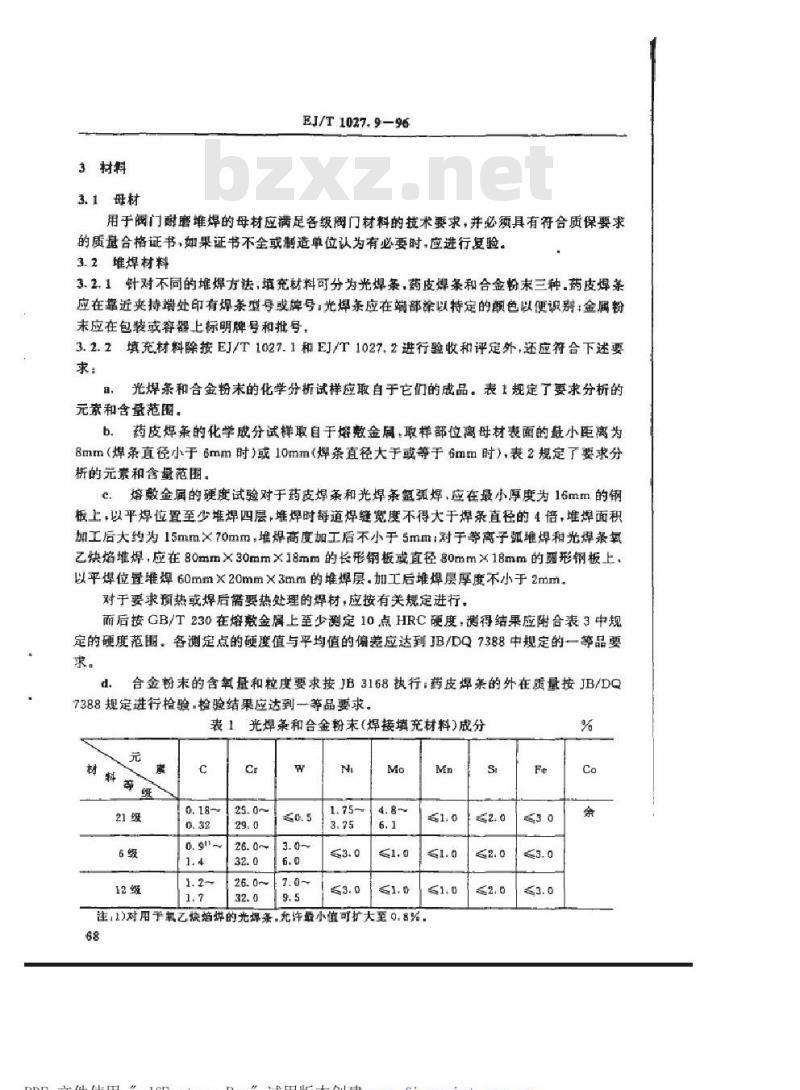

3.1母材
EJ/T1027.9—96
用于阀门耐磨堆焊的母材应满足各级阀门材料的技术要求，并必须具有符合质保要求的质冠合格证书，如果证书不全或制造单位认为有必要时，应进行复验。3.2堆焊材料
3.2.1针对不同的堆焊方法，填充材料可分为光焊条，药皮焊条和合金粉末三种.药皮焊条应在靠近夹持端处印有焊茶型号或牌号：光焊条应在端部涂以持定的颜色以便识别：金属粉末应在包装或容器上标明牌号和批号3.2.2填充材料除按EJ/T1027.1和EJ/T1027.2进行验收和评定外，还应符合下述要求：
光焊条和合金粉末的化学分析试样应敢自于它们的成品。表1规定了要求分析的a
元素和含量范围。
b.药皮焊条的化学成分试样取自于熔敷金局，取样部位离母材表面的最小距离为8mm（焊条直径小于6mm时）或10mm（焊条直径大于或等于6mm时）表2规定了要求分析的元素和含量范围。
c熔敷金属的硬度试验对于药皮焊条和光焊条氢弧焊，应在最小厚度为16mm的钢板上，以平焊位罩至少堆焊四层，堆焊时每道焊缝宽度不得大于焊条直径的4倍，堆焊面积加工后大约为15mm×70mm，堆焊高度加工后不小于5mm：对于等离子弧堆焊和光焊条氧乙快烙堆焊，应在80mm×30mm×18mm的长形钢板或直径80mmX18mm的囤形钢板上，以平焊位置堆焊60mm×20mm×3mm的堆焊层，加工后堆焊层厚度不小于2mm对于要求预热或焊后需要热处理的焊材，应按有关规定进行。而后按GB/T230在熔数金属上至少测定10点HRC硬度，测得结果应附合表3中规定的硬度范围。各测定点的硬度值与平均值的偏差应达到JB/DQ7388中规定的一等品要求。
d.合金粉末的含氧量和粒度要求按JB3168执行：药皮焊条的外在质量按JB/DQ7388规定进行检验，检验结果应达到一等品要求。表1光焊条和合金粉末（焊接填充材料）成分元
注，1)对用于氧乙快焰焊的光焊条，充许最小值可扩大室0.8%。68
PDF文件使用“pdfFactoryPro”试用版本创建fineprint.com.cn%
材料等缓
梗度(HRC)
EJ/T 1027.9—96

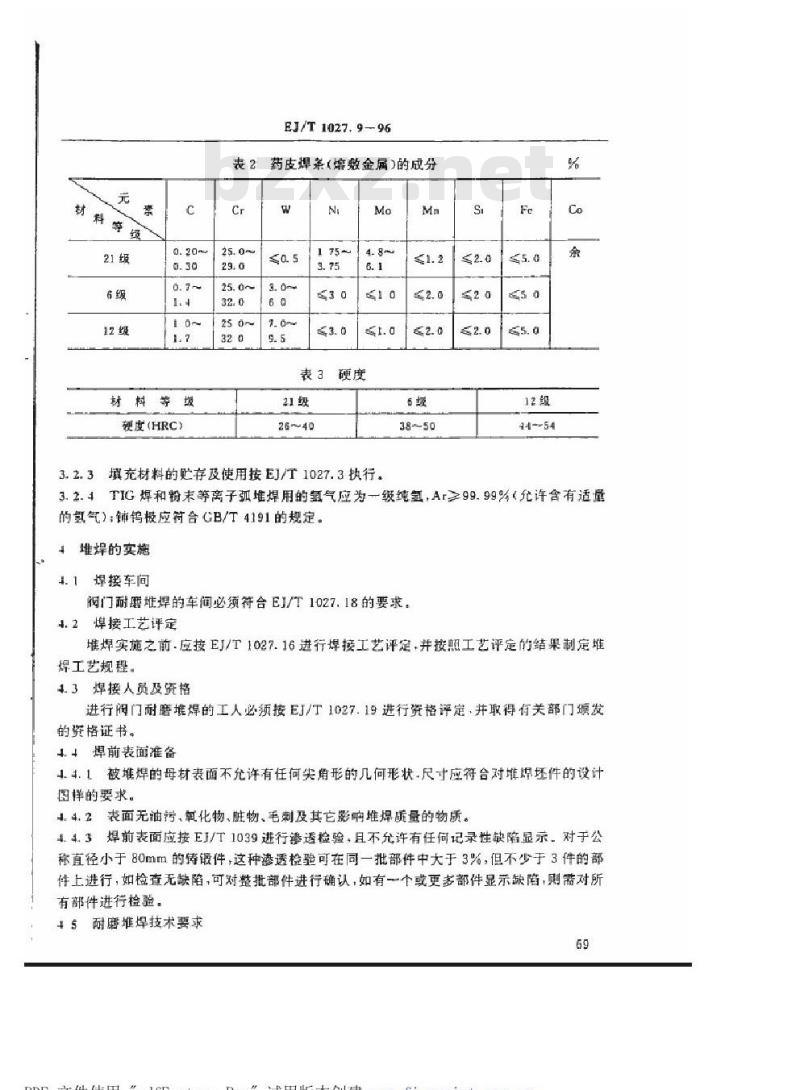

表2药皮焊条（熔敷金属）的成分Cr
表3硬度
填充材料的贮存及使用按EJ/1027.3执行。3.2.3
3.2.4TIG焊和粉末等离子弧堆焊用的氧气应为一级纯氢，Ar299.99%（允许含有适量的氢气)：铺钨极应符合GB/T4191的规定。堆焊的实施
4.1焊接车间
阀门耐磨堆焊的车间必须符合EJ/T1027.18的要求。4.2焊接工艺评定
堆焊实施之前·应按EJ/T1027.16进行焊接工艺评定，并按照工艺评定们结果制定堆焊工艺规程。
4.3焊接人员及资格
进行阅门耐磨堆焊的工人必须按EJ/T1027.19进行瓷格评定·并取得有关部门颁发的资格证书。
4.4焊前表面准备
1.4.1被堆焊的母材表面不允许有任何尖角形的几何形状.尺寸应符合对堆焊坏件的设计图样的要求。
4。4.2表面无油污、氧化物、脏物、毛刺及其它影响堆焊质量的物质。4.4.3焊前表面应按接EJ/T1039进行渗透检验，且不允许有任何记录性缺陷显示。对于公称直径小于80mm的铸锻件，这种渗透检验可在同一批部件中大于3%，但不少于3件的部件上进行，如检查无缺陷，可对整批部件进行确认，如有一个或更多部件显示缺陷，则带对所有部件进行检验。bZxz.net
45耐磨堆焊技术要求

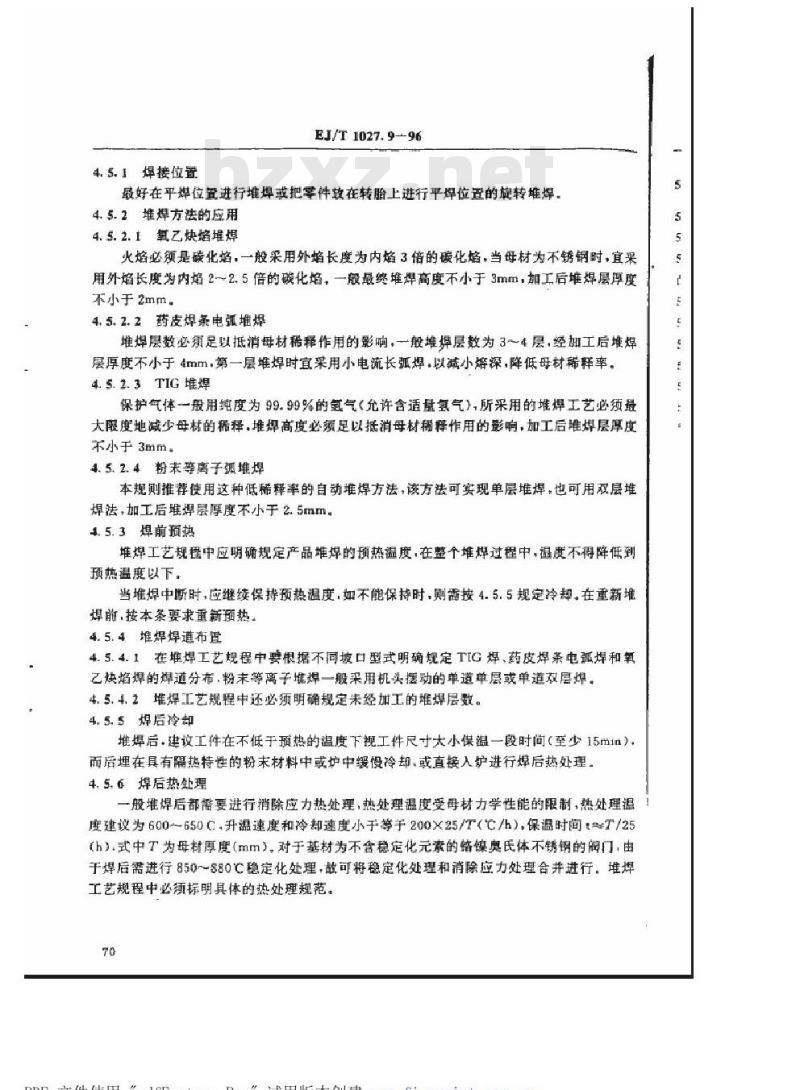

PDF文件使用“pdfFactoryPro”试用版本创建fineprint.com.cn4.5.1焊接位置
EJ/T1027.9-96
最好在平焊位置进行堆焊或把季件放在转胎上进行平焊位置的靛转堆焊。4.5.2堆焊方法的应用
4.5.2.1氧乙炔焰堆焊
火烙必须是碳化焰，一般采用外焰长度为内焰3倍的碳化焰，当母材为不锈钢时，宜采用外增长度为内焰2～2.5倍的碳化焰，一般最终堆焊高度不小于3mm，加工后堆焊层厚度不小于2mm
4.5.2.2药皮焊条电弧堆焊
堆焊层数必须足以抵消母材稀释作用的影响，一般堆焊层数为3～4层，经加工后堆焊层厚度不小于4mm，第一层堆焊时宣采用小电流长弧焊，以减小熔深，降低母材帮释率。4.5.2.3TIG堆焊
保护气体一般用纯度为99.99%的氢气（允许含适量氢气），所采用的堆焊工艺必须量大限度地减少母材的稀释，堆焊高度必须足以抵消母材稀释作用的影响，加工后堆焊层厚度不小于3mm。
4.5.2.4粉末等离子弧堆焊
本规则推荐使用这种低稀释率的自动堆焊方法，该方法可实现单层堆焊，也可用双层堆焊法，加工后堆焊层厚度不小于2.5mm。4.5.3焊前预热
堆焊工艺规程中应明确规定产品堆焊的预热温度，在整个堆焊过程中，温度不得降低到预热温度以下。
当堆焊中断时，应继续保持预热温度，如不能保持时，则需按4.5.5规定冷却。在重新堆焊前，按本条要求重新预热。
4.5.4堆焊焊道布置
4.5.4.1在堆焊工艺规程中要根据不同坡口型式明确规定TIG焊、药皮焊条电弧焊和氧乙焰焊的焊道分布·粉末等离子堆焊一般采用机头摆动的单道单层或单道双层焊4.5.4.2堆焊工艺规程中还必须明确规定未经加工的堆焊层数。4.5.5焊后冷却
堆焊后.建议工件在不低于预热的温度下视工件尺寸大小保温一段时间（至少15min），而后埋在具有隔热特性的粉末材料中或炉中媛慢冷却，或直接人炉进行焊后热处理。4.5.6焊后热处理
一般堆焊后都需要进行消除应力热处理，热处理温度受母材力学性能的限制，热处理温度建议为600650C，升温速度和冷却速度小于等手200×25/T（℃/h），保温时间t=T/25（h）.式中T为母材厚度（mm）。对于基材为不含稳定化元素的铬镍奥氏体不锈钢的阀门，由于焊后需进行850～多80C稳定化处理，故可将稳定化处理和消除应力处理合井进行。堆焊工艺规程中必须标明具体的热处理规范。70
PDF文件使用“pdfFactoryPro”试用版本创建fineprint.com.cn5

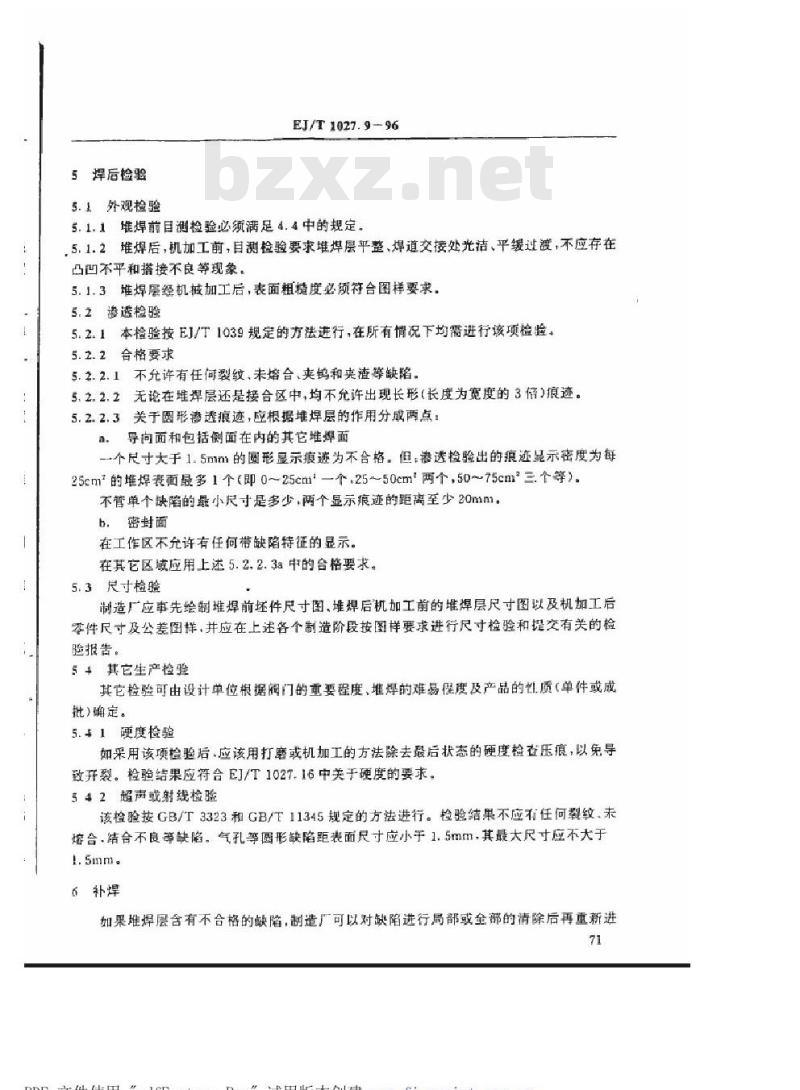

5捍后检验
5.1外观检验
EJ/T1027.9-96
5.1.1堆焊前目测检验必须满足4.4中的规定。，5.1.2堆焊后，机加工前，目测检验要求堆焊层平整、焊道交接处光洁、平缓过被，不应存在凸凹不平和搭接不良等现象。
5.1.3堆焊层经机械加工后，表面粗楂度必须符合图样要求。5.2诊透检验
5.2.1本检验按EJ/T1039规定的方法进行，在所有情况下均需进行该项检验。5.2.2合格要求
5.2.2.1不允许有任何裂纹、未熔合，夹钨和夹渣等缺陷。5.2.2.2无论在堆焊层还是接合区中，均不允许出现长形（长度为宽度的3倍）痕迹。5.2.2.3关于圆形渗透衰迹，应根据堆焊层的作用分成两点：。导向面和包括侧面在内的其它堆焊面一个尺寸大于1.5mm的圆形显示痕迹为不合格。但，渗透检验出的痕迹显示密度为每25cm的堆焊表面最多1个即0～25cm一个，25~50cm两个，50~75cm三个等）。不管单个缺陷的最小尺寸是多少，两个显示痕迹的距离至少20mm。b.密封面
在工作区不允许有任何带缺陷特征的显示。在其它区域应用上述5.2.2.3a中的合格要求5.3尺寸检验
制造厂应事先绘制维焊前坏件尺寸图、堆焊后机加工前的堆焊层尺寸图以及机加工后零件尺寸及公差图样，并应在上述各个制造阶段按图样要求进行尺寸检验和提交有关的检验报告。
5+其它生产检验
其它检验可由设计单位根据阀门的重要程度，堆焊的难易程度及产品的似质（单件或成批）确定。
5.1硬度检验
如采用该项检验后.应该用打磨或机加工的方法除去最后状态的硬度检查压痕，以免导致开裂。检验结果应符合EJ/T1027.16中关于硬度的要求。542超声或射线检
该检验按GB/T3323和GB/T11345规定的方法进行。检验结果不应有任何裂纹，未熔合.结合不良等缺陷。气孔等圆形缺陷距表面尺寸应小于1.5mm.其最大尺寸应不大于1.5mm.
心补焊
如果堆焊层含有不合格的缺陷，制造厂可以对缺陷选行局部或全部的清除后再重新进71
PDF文件使用“pdfFactoryPro”试用版本创建fineprint.com.cnEJ/T1027.9—96
行补焊，但当补焊面积超过总面积的30%时必须全部铲除重焊，补焊按EJ/T1027.10进行，并必须遵守以下规定；
必须用机械加工或打的方法去除缺陷处的全部堆焊层金属。a.
b补焊时的预热温度必须等于或高于堆焊时的预热温度，焊后冷却和热处理制度与堆焊时一致。
e补焊应采用与堆焊同样的方法进行，如方法不同，则必须通过补焊模拟试验，对所采用的补焊工艺进行评定。
7产品见证件
设计部门可对集些阅门要求设置堆焊见证件。见证件所带检验的项目按EJ/T1027.16规定的项目进行。
交工文件
制造厂必须准备下列文件：
编制阀门耐磨堆焊的工艺规程；a.
关于焊接材料的验收报告：
关于焊接工艺评定（包括焊接时的规范参数），焊工或焊接工作者考核认可的文件：关于生产操作实范时的记录文件：d.
关于各项检验的报告及相关的准则。附加说明：
本标准由中国核工业总公司提出。本标准由全国核能标准化技术委员会归口。本标准由机械工业部哈尔滨焊接研究所负责起章。本标准主要起草人：何实，董祖乐，72
