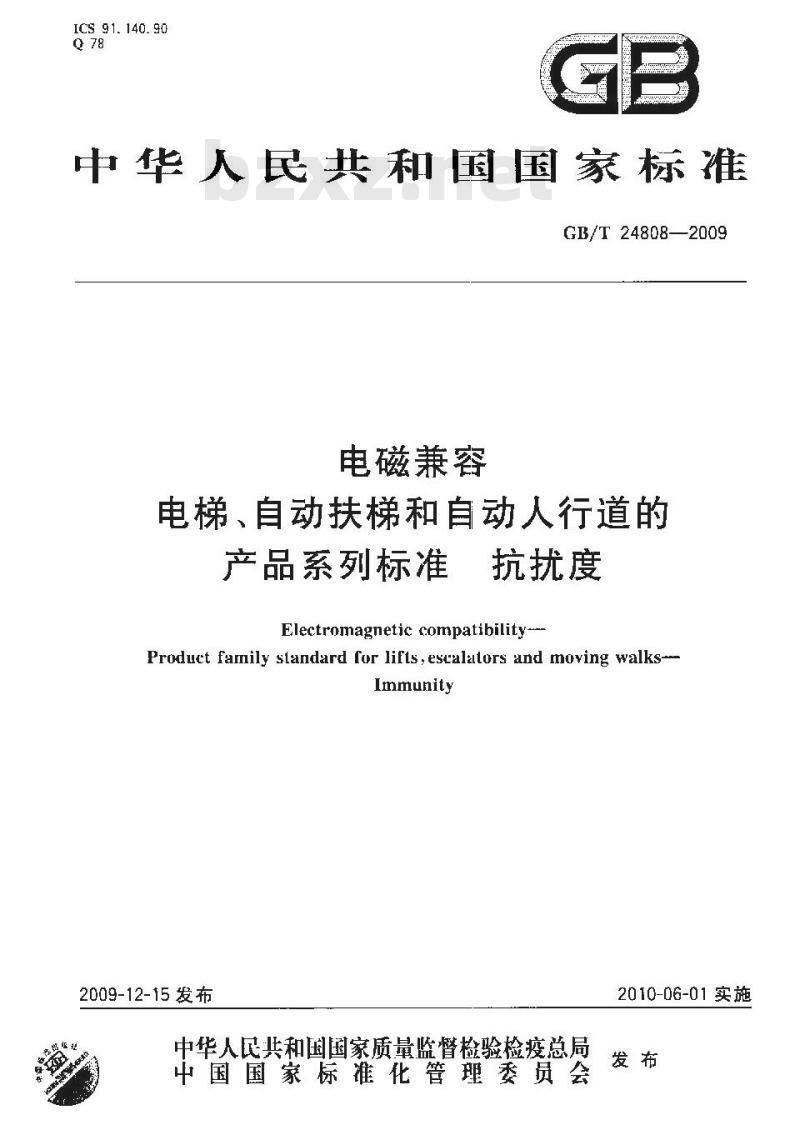

GB/T24808—2009
电磁兼容
电梯、自动扶梯和自动人行道的产品系列标准
抗扰度
Electromagnetic compatibility-Product family slandard for lifis, escalalors and moving walks--Immunity
2009-12-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-06-01实施
GB/T24808—2009
规范性引用文件
术语和定义
试验程序
试验的适用性
试验结果的评价
提供给装置或装置组合安装单位的文件参考文献
GB/T24808—2009

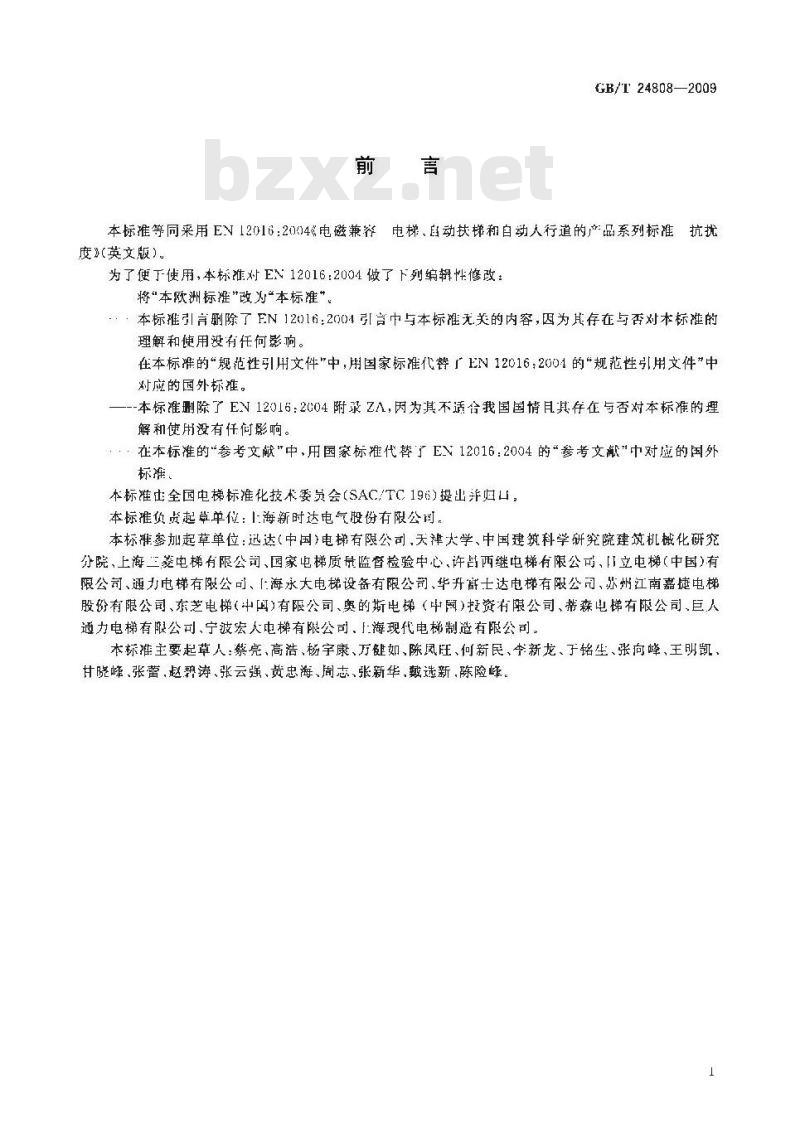

本标准等同采用EN12016：2004电磁兼电梯、自动扶梯和自动人行道的产品系列标准抗扰度（英文版）
为了便于使用，本标准对EN12016:2004做了下列编辑性修改：将“本欧洲标推”改为“本标准”。·本标推引言删除了FN12016:2001引言中与本标准无关的内容，因为其存在与否对本标准的理解和使用没有任何影响。
在本标准的“规范性引用文件\中,用国家标准代替EN12016;2004的\规范性引用文件”中对应的国外标准。
本标准删除了EV12016:2G04附录ZA，因为其不适合我国国情且其存在与否对本标准的理解和使用没有任何影响。
：在本标准的\参考文献中,用国家标准代替了EV12016:2004的“参考文献\中对应的国外标痛。
本标准出全国电梯标准化技术委员会（SAC/TC196)提出并归口：本标准负资起草单位：1海新时达电气股份有限公司，本标雄参加起草单位：达（中国)电梯有限公司，天津大学、中国建筑科学研究院建筑机械化研究分院，上海三菱电梯有限公司、国家电梯质长蓝督检验中心许部西继电梯有限公可，门立电梯（中国）有限公司、通力电梯有限公司、［海永大电梯设备有限公司、华升富士达电梯有限公司、苏州江南嘉捷电梯股份有限公司、东芝电佛（中国）有限公司、奥的斯电梯（中司）技资有限公司，蒂森电锦有限公司巨人通力电梯有限公司、宁波宏人电梯有限公司、海现代电梯制造有限公司：本标主要起草人：蔡亮、高浩、杨宇康、万键如、陈凤旺、何新民、李新龙、子铭生、张向峰、王明凯、甘晓峰、张蕾.赵羿涛、张云强、黄忠海、周志、张新华，藏选新，陈险峰。GB/T 24808—2009

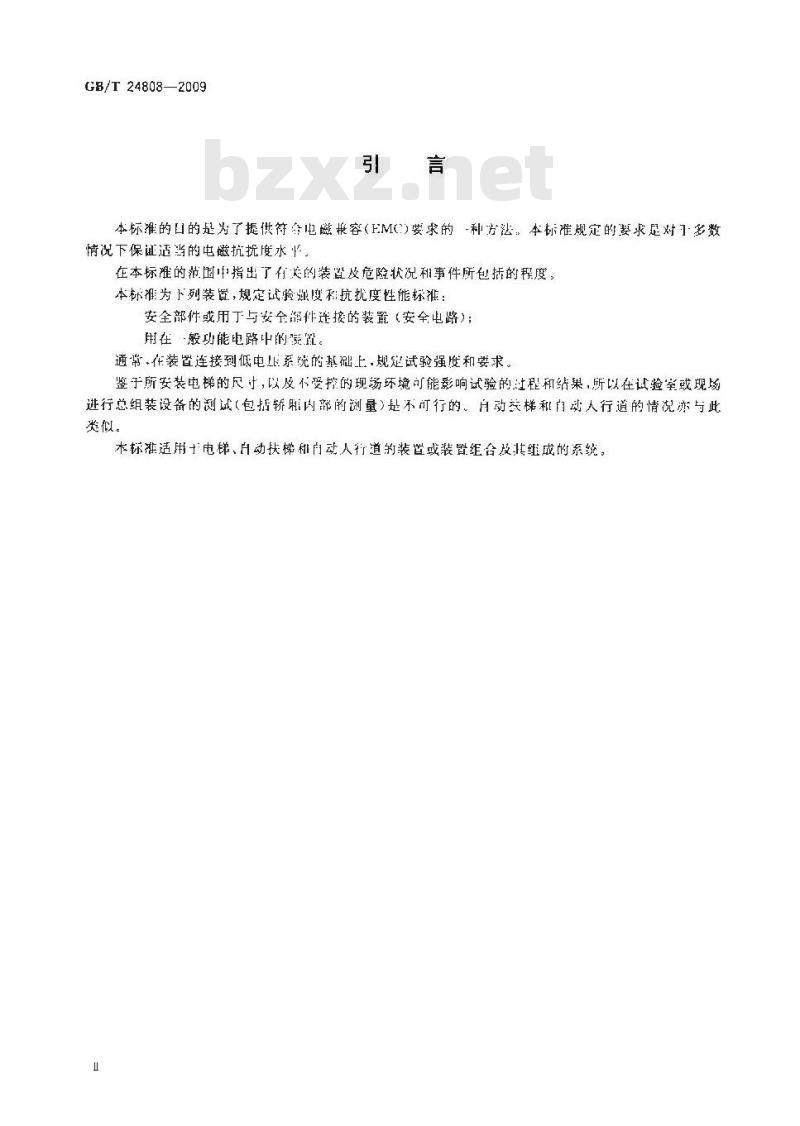

本标准的口的是为了提供符个电磁报容（FMC)要求的-种方法。本标难规定的要求是对多数情况下保证适当的电磁抗扰度水在本标准的范国中指出了有关的装置及危险状况和事件所包括的程度本标准为下列装置，规定试验燃度程抗扰度性能标准：安全部件或用丁与安全部件难接的装置（安全电路）；用在般功能电路中的实置。
通常、在装置连接到低电正系统的基础上，规定试验强度和要求。鉴于所安装电梯的尺寸，以及不受控的现场环境可能影响试验的过程和结果，所以在试验室或现场进行总组装设备的测试（包括轿期内部的测量）赴不订行的。自动装梯和自动人行道的情况亦与此类似
本标准适用十电梯、自动扶梯和向动人行道的装置或装置组台及其组成的系统=

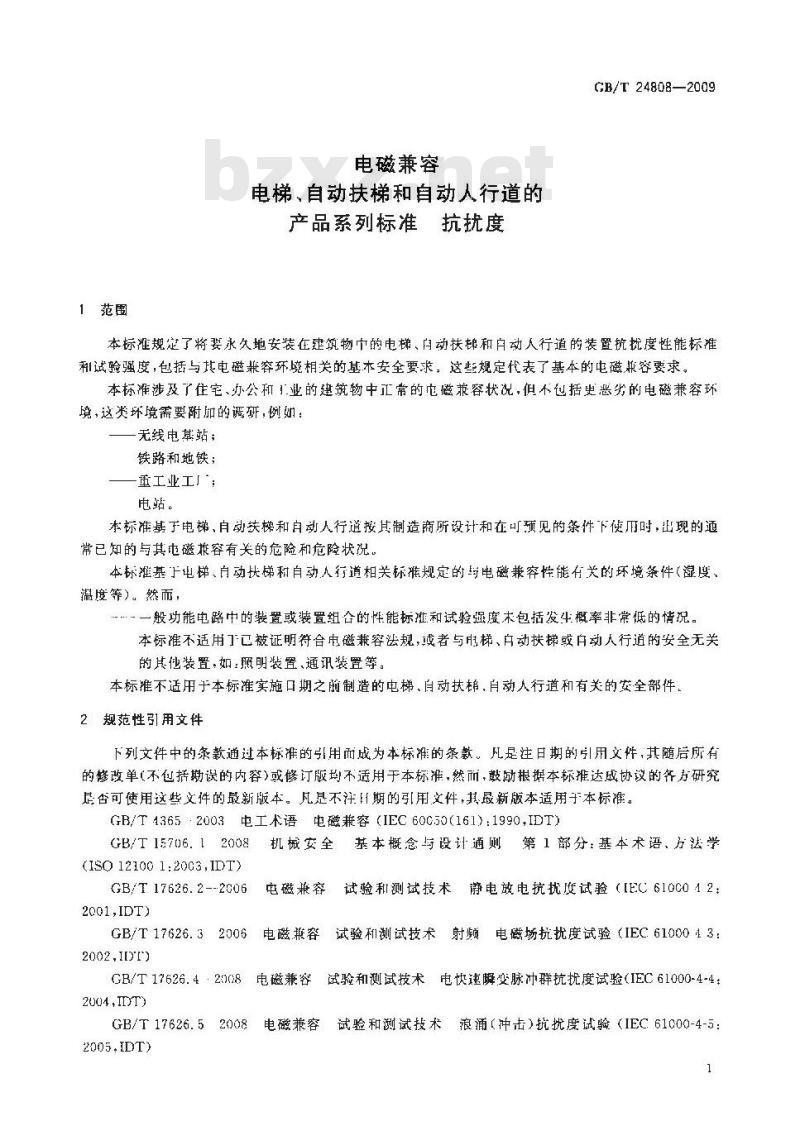

1范围
电磁兼容
电梯，自动扶梯和自动人行道的产品系列标准抗扰度
CB/T 24808—2009
本标准规定了将要永久地安装在建筑物中的电梯、自动扶和自动人行道的装置抗扰度性能标准和试强度，包括与其电磁兼容环境关的基本安全要求，这些规定代表了基本的电磁兼容要求。本标准涉及了住宅、办公和！业的建筑物中正常的电磁兼容状况,但不包括史恶劣的电磁兼容环境，这类坏境需要附加的调研，例如：一无线电基站；
铁路和地铁；
——重工业工」;
电站。
本标准基于电梯，自动扶梯和自动人行道按其制造商所设计和在可预见的条件下使用时，出现的通常已知的与其电磁兼容有关的危险和危险状况本标推基上电梯、自动扶梯和自动人行道相关标准规定的与电磁兼容性能有关的坏境条件（湿度、温度等）。然而，
…一般功能电路中的装置或装置组合的性能标推和试验强度末包括发生概率非常低的情况本标准不适用丁已被证明符合电磁兼容法规，或者与梯、自动扶梯或白动人行道的安全无关的其他装置.如照明装置通讯装置等。本标准不适用于本标准实施口期之前制造的电梯，自动扶帮，自动人行道和有关的安全部件2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单（不包括期误的内容）或修订版均不适用于本标推，然而，鼓励根据本标推达做协设的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T43652003电工术语电磁兼容（IEC 60G50(161):1990,IDT）GB/T15706.12008机械安全基本概念与设计通则第1部分：基本术语、方法学(ISQ 12100 1:20G3,IDT)
GB/T 17626. 2--2006
2001,IDT)
试验和测试技术静电放电抗扰度试验（[EC610C012：电磁兼容
6电磁兼容试验和测试技术射频电磁场抗扰度试验（IEC6100043：GB/T 17626. 32
GB/T 17626.4·2008
2004.IDT)
GB/T 17626. 5
2005.IDT)
电磁兼容
电磁兼容
验和测试技术：电快速瞬变脉冲群抗扰度试验（IEC61000-4-4：试验和测试技术浪涌（冲击）抗扰度试验（IEC61C00-4-5：1
CB/T 24808--2009
GB/T 17626.6 2008电徽非器
试验和测试技术射频场感应的传导驱扰抗扰度试验(IEC: 61000-4 6.2006.1Y1)
CB/T17626.112008电磁兼容
试验(FC 610GO-4-11:2004,IDT)GB/T 17799.1 1999
(idt IEC 61900-6-1:1997)
电磁丧
试鉴和测试技术电压暂降、瓶时中断和电压变化的抗扰度通卅标准
居住、商业和轻T业环境中的抗扰度试验通用标准工业环境中的抗扰度试验（IEC6100062：1599.G/1 17799.22003
电磁兼容
3术语和定义
GB/T 4365 2003,GB/T 15766.1 2068,GB/T 17799. 1 1999 和 GB/T 17795. 2 2003 确 立的以及下列术语和定义适用于本标群，3. 1
系统syslem
电梯、自动扶梯或自动人行道中的由电气，电子设备及其互相连接构成的装置组合的总成。接：见图 1 和图 2 所示。
合assernbly of apparatns
装置组合
川-一起测试的相至连接的装置的组合。: 死,图 1 和图 2 所示,
装置apparatus
按照制造商说明买有内在功能的馨件组仓，注1：见图1 和摄2所示。
让 2：电梯相关标准定义的安全部件被认为是整露，3.4
端口port
指定装置或装置组合与外部电环境的特定接口/界面：见图 3 所示
外壳端enclosureport
装置或装置组合的物理边界，心磁场可以通过其辐射或慢人：送：见图3所乐，
安全电路
safety circuit
含有电了元件的维成电气安全装置的电路，参见GB7588和GB21240所述，3.7
general Functin circuit
一般功能电路
装置中不含有安全电路的电路
装置组合，
执设备区何;
主要控制装置/控制柜：
驱动主机；
门控装置：
轿厢；
6-一-一安装在层站的装置（如：按钮、指示器）8
层站；
系统边界；
GB/T24808-2009
9---交流和/或直流电源端口：
一主开关：
-输电源端山：
一监视利远程报替系统(信号利控制端口)。12
图1电梯系统EMC模型示例（抗扰度）3
GB/T 24808—2009
装置组合：
轻屏：
机器设备区间（至［)
注：机器设备区间也可是外部的房间。系统界：
机器设备区司：
主要控制装置/控制书：
驱动主机；
交流和/或直流电源端口 :
主开关！
一输出电源端|]；
监规端口（信号和控制器：1)
自动扶梯和自动人行道系统EMC模型示例(抗扰度）图2
外亮口
交赢电端[.]
数实/装氧纠合
育流牛
端门示例
4试验程序
接地据
倍号能制端
紫泌;肌/重机端[1
4. 1 试验应按照 GB/T 17626. 22005,GB/T 17626. 3 --20C6,GB T 17626. 1 2008,GB/T 17626. 52608、G13/T17626.62008和（G13/17326.12008相关规定（见表：室表7)执行。应通过改变在试验设施中试验昨品的位肾使其达到最大的敏感度。4.2随行电缆或长度可能超过5m的例其他的电缆应通过至少=m长度的样品连接到有关的端门，以恢测试敏感瘦。
4.3对于装置或装置组合的前个出佳，进行抗优度试验并不总是可能的。在这种情况下，应选择最不利的运行阶段。
4.4应在温度、避度、气和电源电卡的特定运行范围内的单-环境条件组合情况下逃行试验除非作4、1所列的标推中另有规定
4.5每一试验应在定义明确和呼再现的条件下进行。GB/T 24808—2009
4.6为广便于试验，装置组合可以一起被试验。然而，如果装置包含安全电路，试验应证明安全电路符合所有的电路抗扰度要求和安牟电路的特定要求。这不意味着整个组合的--般功能电路部分应符合安全电路的要求。4.7如果装置或装置组合存在下列端口，则试验应在这些端口进行：…外壳端日（见表1)：
——信号和控制线的端（见表2)；穿过系统边界的监视和远程报警系统的端口（见表3）；额定电流10）A的输入和输出直流电源端口（见表1）；额定电流>100A的输人和输出直流电游端「1（见表5)；每相额定电流≤100A的输人和输出交流电源端口（见表6)；每相额定电流>100A的输人和输出交流电源端口（见表7）。4.8在测量期间，应记录配置和运行模式。4.9试验值应按照表1-~表7的规定.并且应满足6，2相关的性能标推，试验应以单一试验和顺序试验两种方式分别地进行。
5 试验的适用性bZxz.net
评估抗扰度的试验的适用性取决于装置或装置组合的类型、配置、端口、技术和运行条件。5.1考虑特定装置或装置组合的电气特性和用途，来决定一些测试是否适当或必要，若不适当或不必要，应记录不进行测试的决定和理由5.2如果应用的试验方法与4.1规定的有偏离，则应说明该偏差的合理性并应给予记录。6试验结果的评价
6.1总则
由于产品的特殊要求，有必要精确定义抗扰度试验结果的评价标准。如本标准范围中所述，系统（电梯、白动扶梯或白动人行道）的基本安全要求可参见GB21210，GB7588和GB16899，GB/T17799,11999中的抗扰度水平的性能标准对于多数功能是足够的。然而，对下安全电路，不允许发生低何可能导致危险运行模式的故障，因此，采用了（F13/T17799.22003中更高抗扰度水平的要求。
6.2性能标准
在试验期间或试验结束时，应记录装置或装置纽合的功能措述和达到的性能标准。性能标准的确定应基于：
性能标准A：装置或装置组合应按照设计连续运行，当装置或装置组合按照设计使用时，不允许任何性能降低或功能失到低于制造商给定的性能指标。在某些情况下，性能可允许有定的损失。如果制造商末给定最低的性能指标或允许的性能损失，可根据产品描述，文件和使用者对装置或装置组合合理的期望来确定，
性能标准B：试验后装置或装置组合应按照设计连续运行。当装置或装置组合按照设计使用时，不允许任何性能降低或功能损失到低于制造商给定的性能指标，在某些情况下，性能可允许有定的损失。在试验期间，允许性能降低，但是不允许改变实际运行状态和存储的数据。如果制造商未给定最低的性能指标或允许的性能损失，可根据产品播述、文件和使用者对装置或装置组合合理的期望来确定。性能标准（C：（空），
性能标准D：装置或装置组合和有关安全部件应按照设计连续运行，除非因故障进人安全模式，不5
GB/T 24808—2009
允许任何性能降低或功能损失
6.3安全电路的外壳端口
如果风险评价表明安全电路的位置可充许移动电话或紧急无线电发射器直接放置作该装置附近，则应处理该装置的外壳端口以保证作这些条件下满是性能标准[)。提供给装置或装置组合安装单位的文件应向安装单位提供装置或装组介的安装和使用说明文件，以维持与本标准的符合性。该文件应包括下列可适用的内容：
与其他装置组装和布置间说明：与其他装置相丘连接的说明和注意事项；连接电缆和连接部件的设术现格，尤其是关于屏蔽电缆的应用：调试利试验的说明；
避免不止确操作和避免使用已知的,起不符合本标准的装置红合的指南，6
GB/T24808—2009
056 1088 1
582 1012 [
-000 1-991
(2H\ I)WV%
8*92921 /0
FRZ 102 [
c00 1~991
991~C8
(HT1)WV%
(HI )WVy
(\HY l)WVA
E079211./85
*9921 1
2*921 1/5
。奔独中指
GB/T 24808--2009
+*H 1>WV?
97u:1 1
93921170
830 -9[
