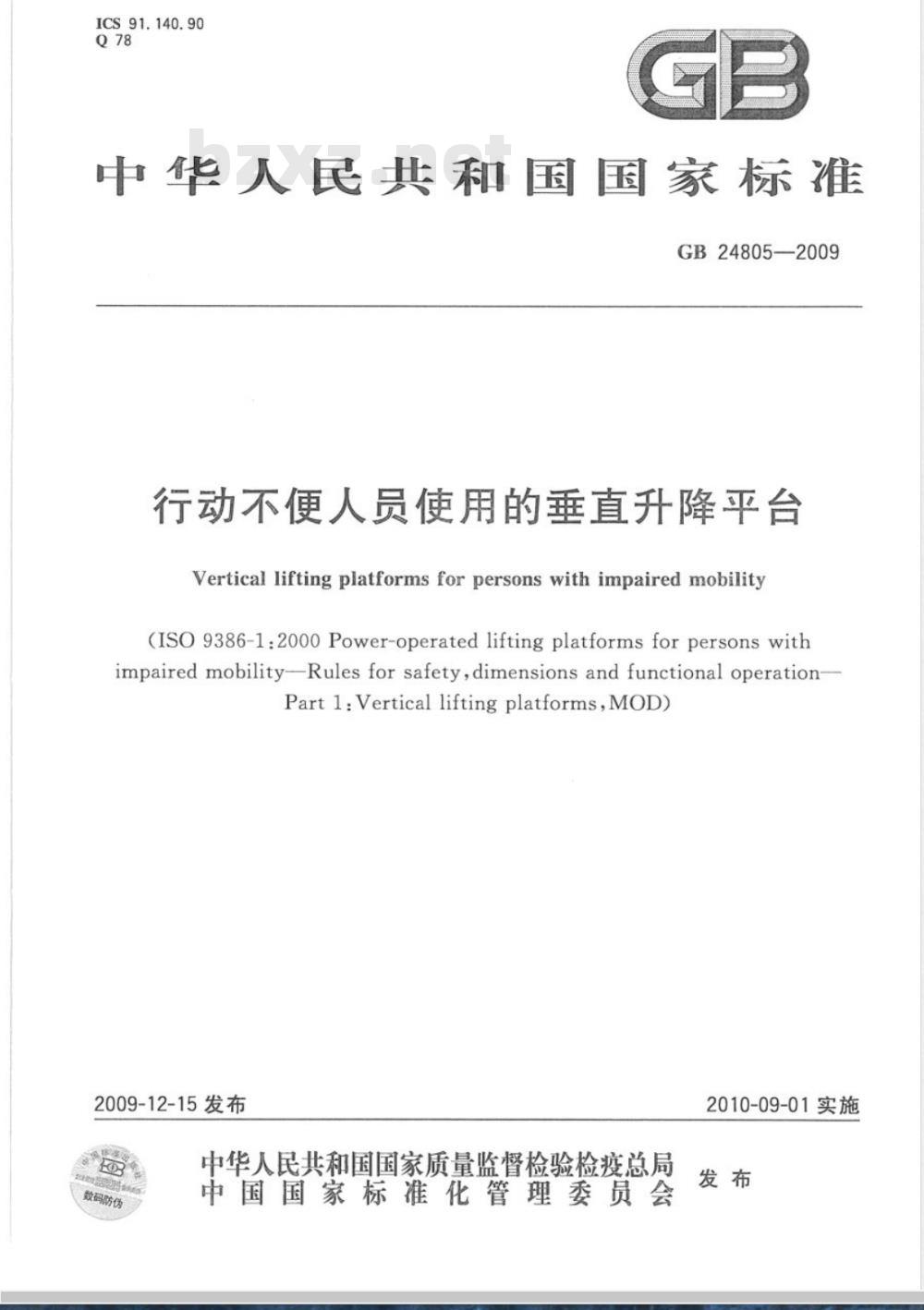

【国家标准(GB)】 行动不便人员使用的垂直升降平台

ICS 91.140.90
中华人民共和国国家标准
GB24805—-2009
行动不便人员使用的垂直升降平台Vertical lifting platforms for persons with impaired mobility(ISO9386-1:2000Power-operated liftingplatformsforpersonswithimpaired mobility-Rules for safety,dimensions and functional operation-Part 1:Vertical lifting platforms,MOD)2009-12-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2010-09-01实施

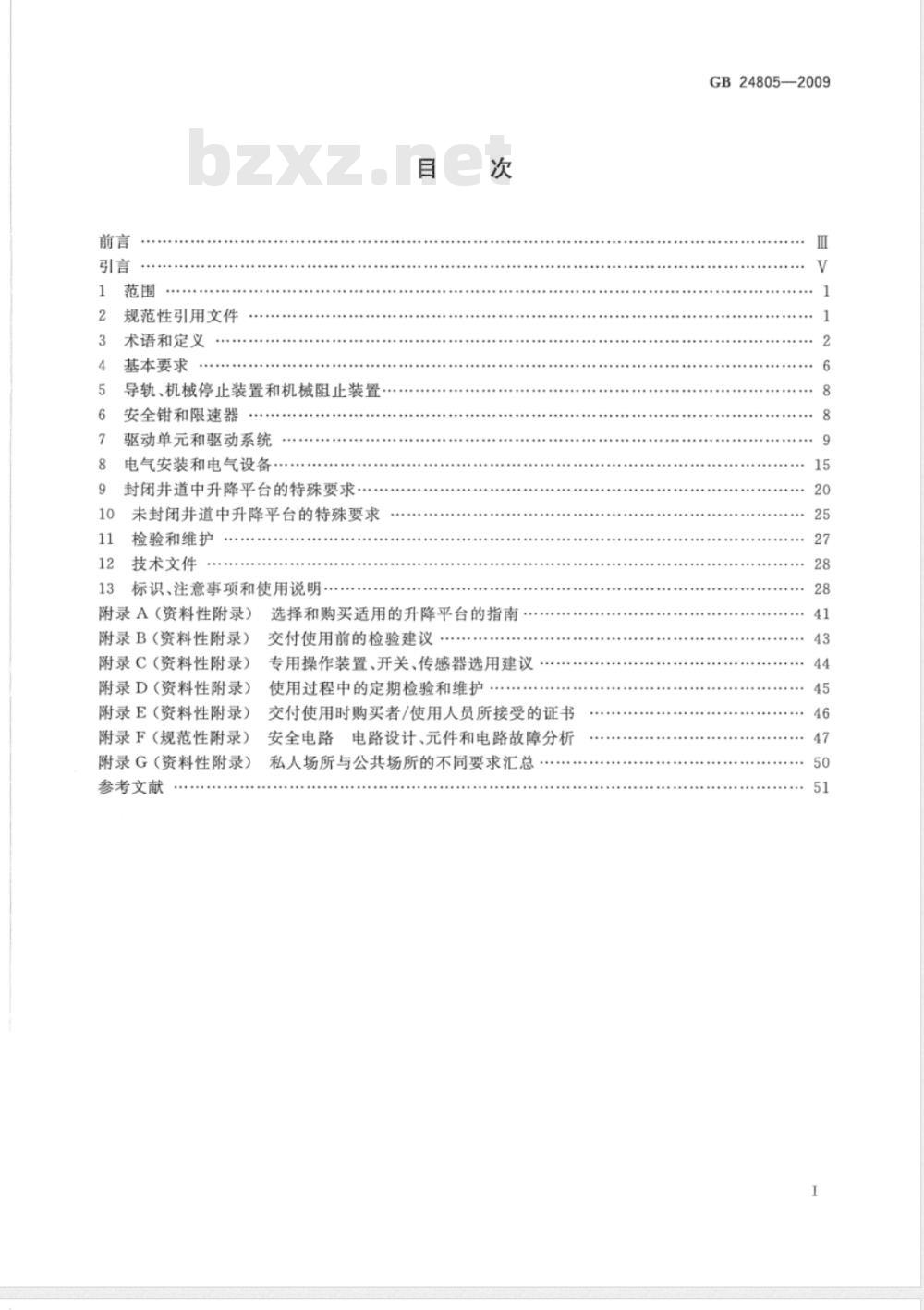

规范性引用文件
术语和定义
基本要求
导轨、机械停止装置和机械阻止装置安全钳和限速器
驱动单元和驱动系统
电气安装和电气设备·
封闭井道中升降平台的特殊要求未封闭井道中升降平台的特殊要求检验和维护
技术文件
标识、注意事项和使用说明·
附录A（资料性附录）
附录B（资料性附录）
附录C(资料性附录）
附录D(资料性附录）
附录E（资料性附录）
附录F（规范性附录）
附录G（资料性附录）
参考文献
选择和购买适用的升降平台的指南交付使用前的检验建议……
专用操作装置、开关、传感器选用建议使用过程中的定期检验和维护
交付使用时购买者/使用人员所接受的证书安全电路电路设计、元件和电路故障分析私人场所与公共场所的不同要求汇总GB24805—2009
GB24805—2009

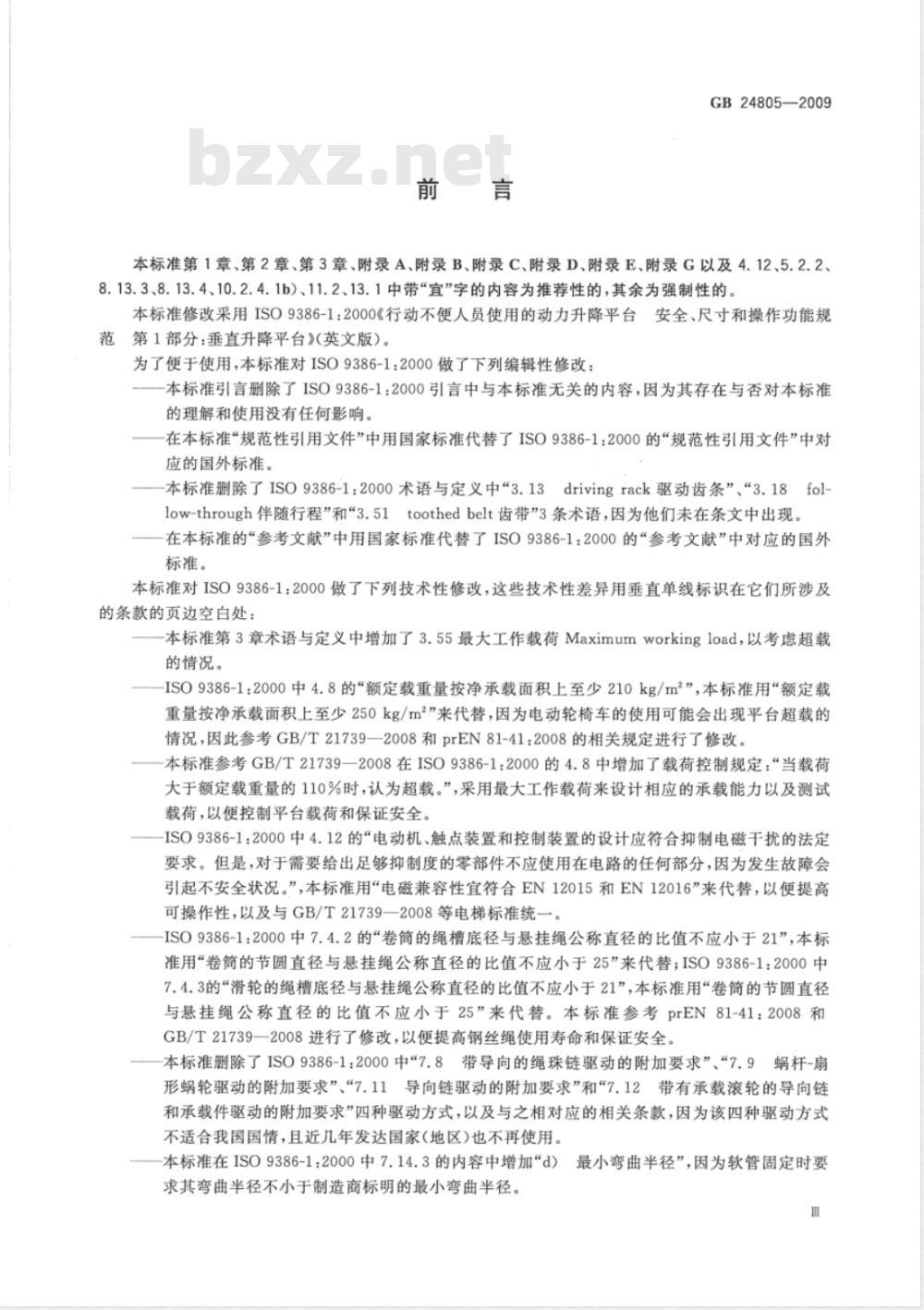

本标准第1章、第2章、第3章、附录A、附录B、附录C、附录D、附录E、附录G以及4.12、5.2.2、8.13.3、8.13.4、10.2.4.1b）、11.2、13.1中带“宜”字的内容为推荐性的，其余为强制性的。本标准修改采用ISO9386-1：2000《行动不便人员使用的动力升降平台安全、尺寸和操作功能规范第1部分：垂直升降平台》（英文版）。为了便于使用，本标准对ISO9386-1：2000做了下列编辑性修改：本标准引言删除了ISO9386-1：2000引言中与本标准无关的内容，因为其存在与否对本标准的理解和使用没有任何影响，
一在本标准“规范性引用文件”中用国家标准代替了ISO9386-1：2000的“规范性引用文件”中对应的国外标准。
—本标准删除了ISO9386-12000术语与定义中\3.13drivingrack驱动齿条”、“3.18fol-low-through伴随行程”和“3.51toothedbelt齿带”3条术语，因为他们未在条文中出现。在本标准的“参考文献”中用国家标准代替了ISO9386-1：2000的“参考文献”中对应的国外标准。
本标准对ISO9386-1：2000做了下列技术性修改，这些技术性差异用垂直单线标识在它们所涉及的条款的页边空白处：
—本标准第3章术语与定义中增加了3.55最大工作载荷Maximumworkingload，以考虑超载的情况。
-ISO9386-1：2000中4.8的\额定载重量按净承载面积上至少210kg/m2”，本标准用“额定载重量按净承载面积上至少250kg/m2”来代替，因为电动轮椅车的使用可能会出现平台超载的情况，因此参考GB/T21739—2008和prEN81-41：2008的相关规定进行了修改。本标准参考GB/T21739—2008在ISO9386-1：2000的4.8中增加了载荷控制规定：“当载荷大于额定载重量的110%时，认为超载。”，采用最大工作载荷来设计相应的承载能力以及测试载荷，以便控制平台载荷和保证安全。-IS09386-1：2000中4.12的“电动机、触点装置和控制装置的设计应符合抑制电磁干扰的法定要求。但是，对于需要给出足够抑制度的零部件不应使用在电路的任何部分，因为发生故障会引起不安全状况。”，本标准用“电磁兼容性宜符合EN12015和EN12016”来代替，以便提高可操作性，以及与GB/T21739—2008等电梯标准统一。-IS09386-1：2000中7.4.2的“卷筒的绳槽底径与悬挂绳公称直径的比值不应小于21”，本标准用“卷筒的节圆直径与悬挂绳公称直径的比值不应小于25”来代替；ISO9386-1：2000中7.4.3的“滑轮的绳槽底径与悬挂绳公称直径的比值不应小于21”，本标准用“卷筒的节圆直径与悬挂绳公称直径的比值不应小于25”来代替。本标准参考prEN81-41：2008和GB/T21739—2008进行了修改，以便提高钢丝绳使用寿命和保证安全。-本标准删除了ISO9386-1:2000中“7.8带导向的绳珠链驱动的附加要求”、“7.9蜗杆-扇形蜗轮驱动的附加要求”、“7.11导向链驱动的附加要求”和“7.12带有承载滚轮的导向链和承载件驱动的附加要求”四种驱动方式，以及与之相对应的相关条款，因为该四种驱动方式不适合我国国情，且近几年发达国家（地区）也不再使用。最小弯曲半径”，因为软管固定时要-本标准在ISO9386-1：2000中7.14.3的内容中增加“d）求其弯曲半径不小于制造商标明的最小弯曲半径。GB24805-2009

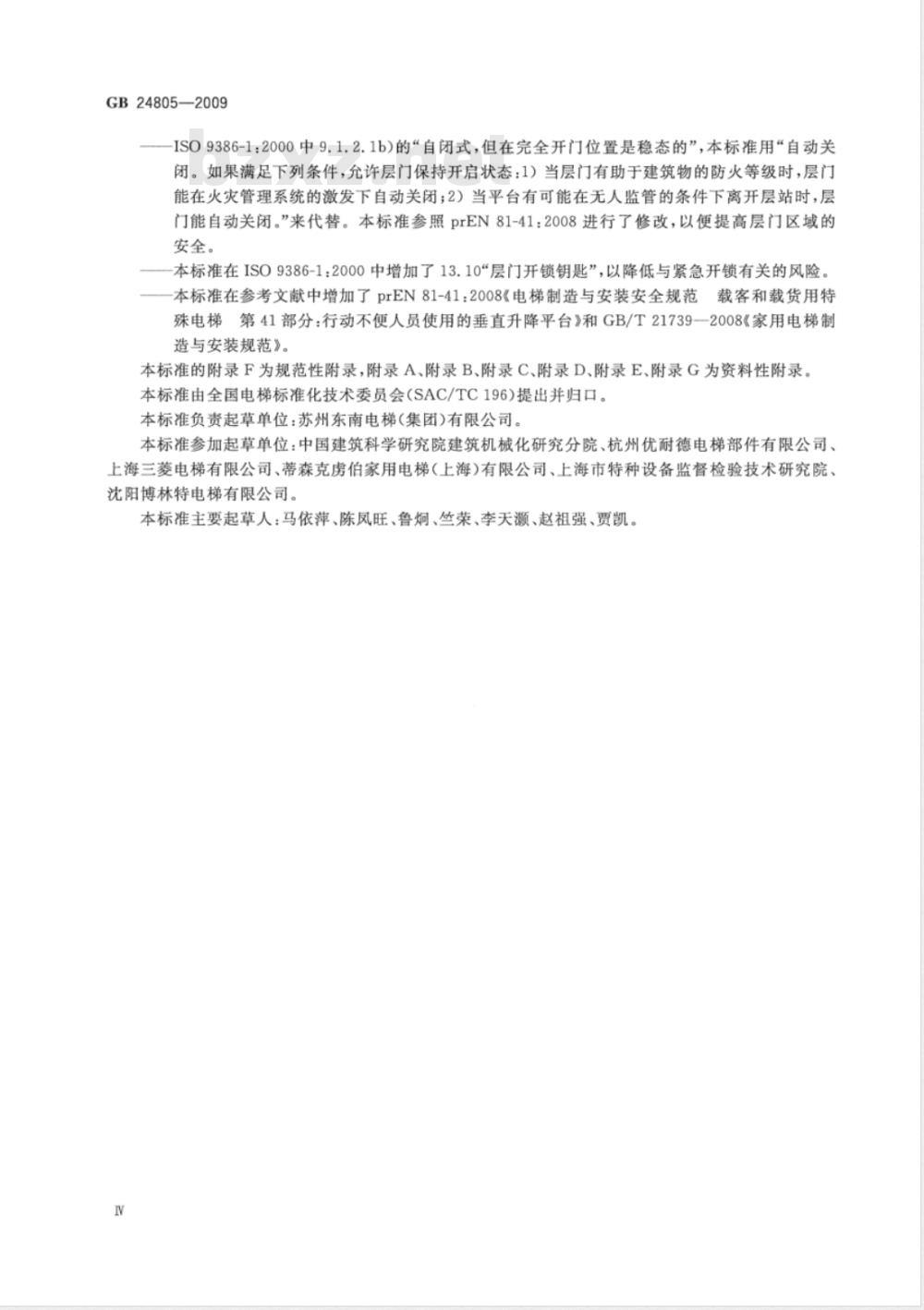

-IS09386-1:2000中9.1.2.1b)的“自闭式，但在完全开门位置是稳态的”，本标准用“自动关闭。如果满足下列条件，允许层门保持开启状态：1）当层门有助于建筑物的防火等级时，层门能在火灾管理系统的激发下自动关闭；2）当平台有可能在无人监管的条件下离开层站时，层门能自动关闭。”来代替。本标准参照prEN81-41：2008进行了修改，以便提高层门区域的安全。
一本标准在IS09386-1:2000中增加了13.10\层门开锁钥匙”，以降低与紧急开锁有关的风险。一本标准在参考文献中增加了prEN81-41:2008《电梯制造与安装安全规范载客和载货用特殊电梯第41部分：行动不便人员使用的垂直升降平台》和GB/T21739一2008《家用电梯制造与安装规范》。
本标准的附录F为规范性附录，附录A、附录B、附录C、附录D、附录E、附录G为资料性附录。本标准由全国电梯标准化技术委员会（SAC/TC196)提出并归口。本标准负责起草单位：苏州东南电梯(集团)有限公司。本标准参加起草单位：中国建筑科学研究院建筑机械化研究分院、杭州优耐德电梯部件有限公司、上海三菱电梯有限公司、蒂森克虏伯家用电梯（上海)有限公司、上海市特种设备监督检验技术研究院、沈阳博林特电梯有限公司。
本标准主要起草人：马依萍、陈凤旺、鲁炯、竺荣、李天灏、赵祖强、贾凯。IV
GB24805—2009

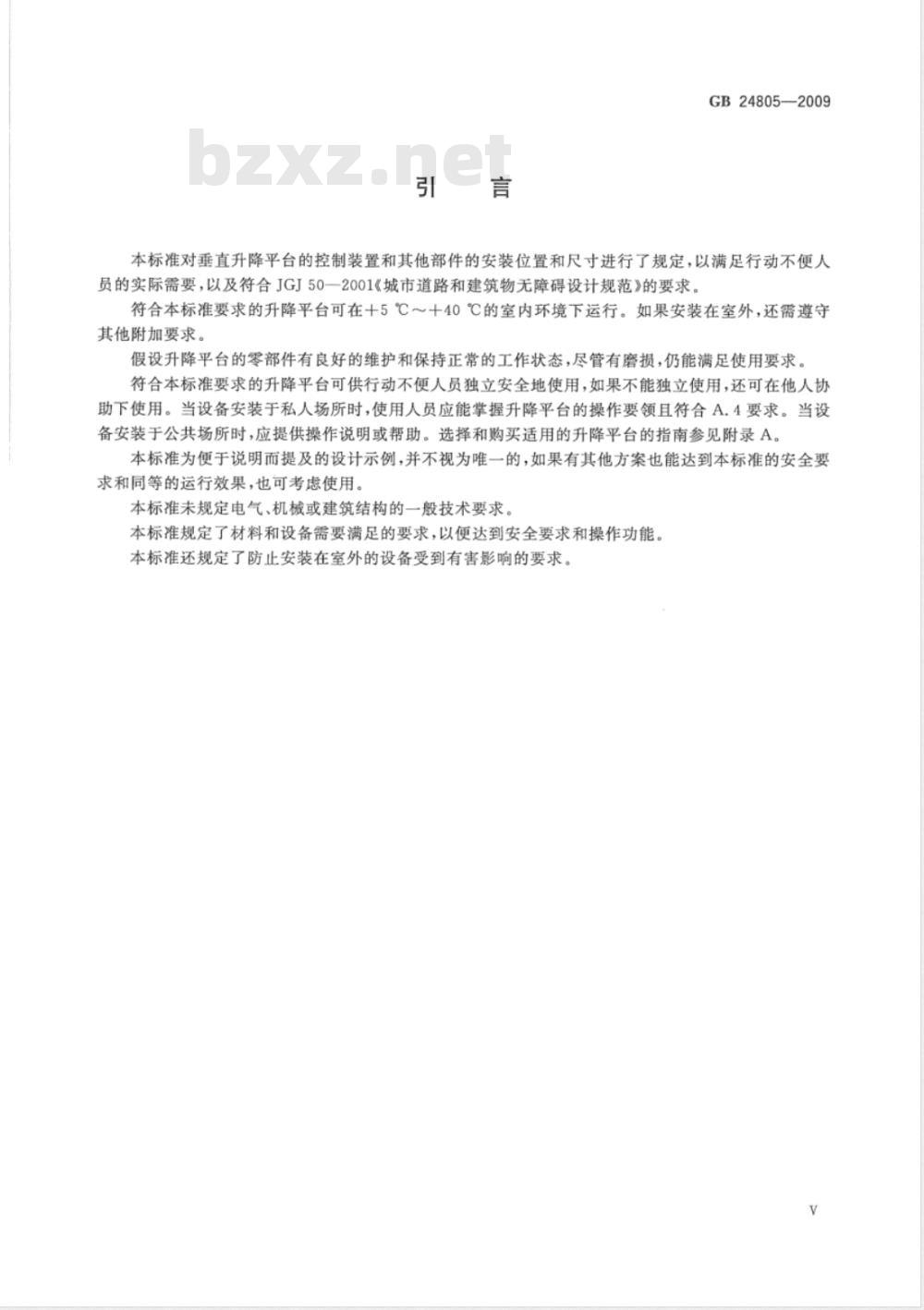

本标准对垂直升降平台的控制装置和其他部件的安装位置和尺寸进行了规定，以满足行动不便人员的实际需要，以及符合JGJ50一2001《城市道路和建筑物无障碍设计规范》的要求。符合本标准要求的升降平台可在十5℃～十40℃的室内环境下运行。如果安装在室外，还需遵守其他附加要求。
假设升降平台的零部件有良好的维护和保持正常的工作状态，尽管有磨损，仍能满足使用要求符合本标准要求的升降平台可供行动不便人员独立安全地使用，如果不能独立使用，还可在他人协助下使用。当设备安装于私人场所时，使用人员应能掌握升降平台的操作要领且符合A.4要求。当设备安装于公共场所时，应提供操作说明或帮助。选择和购买适用的升降平台的指南参见附录A。本标准为便于说明而提及的设计示例，并不视为唯一的，如果有其他方案也能达到本标准的安全要求和同等的运行效果，也可考虑使用。本标准未规定电气、机械或建筑结构的一般技术要求。本标准规定了材料和设备需要满足的要求，以便达到安全要求和操作功能。本标准还规定了防止安装在室外的设备受到有害影响的要求。V
1范围
行动不便人员使用的垂直升降平台GB24805—2009
1.1本标准规定了供行动不便人员使用的（可站立或乘坐轮椅车、也可有人伴随或无人伴随）、永久安装的动力驱动垂直升降平台的安全准则、尺寸和功能。1.2本标准规定了下述升降平台的要求：安装在封闭的井道内；
设计或安装地点允许其在未封闭的井道内使用。1.3本标准适用于如下的升降平台：a）
在固定的楼层之间运行；
b）对于安装在未封闭井道内且不穿过楼板运行的升降平台：1）提升高度不大于2m；
2）在私人住宅里，提升高度不大于4m。安装于封闭井道内的升降平台，提升高度不大于4m；注：推荐采用封闭并道。
额定速度不大于0.15m/s；
运行方向与垂直面夹角不大于15°；e
额定载重量不小于250kg。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1243传动用短节距精密滚子链、套筒链、附件和链轮（GB/T1243一2006，ISO606：2004，IDT)
GB2894安全标志及其使用导则
GB/T3766液压系统通用技术条件（GB/T3766—2001，eqvISO4413：1998）GB4208—2008外壳防护等级（IP代码）（IEC60529:2001，IDT）GB4706.1
家用和类似用途电器的安全第1部分：通用要求[GB4706.1—2005，IEC60335-1：2004(Ed4.1),IDT)
GB/T4728.1电气简图用图形符号第1部分：一般要求（GB/T4728.1一2005，IEC60617database,IDT)
GB/T5013.5额定电压450/750V及以下橡皮绝缘电缆第5部分：电梯电缆（GB/T5013.5-2008,IEC60245-5:1994,IDT)
GB/T5023.6额定电压450/750V及以下聚氯乙烯绝缘电缆第6部分：电梯电缆和挠性连接用电缆GB/T5023.6—2006，IEC60227-6：2001,IDT)GB5226.1机械电气安全机械电气设备第1部分：通用技术条件（GB5226.1-—2008，IEC60204-1:2005,IDT)
GB8903电梯用钢丝绳
GB/T12996电动轮椅车
GB24805—2009
GB/T13800手动轮椅车
GB14048.1一2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）GB14048.4低压开关设备和控制设备机电式接触器和电动机起动器（GB14048.4一2003，IEC60947-4-1:2000,IDT)
GB14048.5低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器（GB14048.5—2008，IEC60947-5-1：2003，MOD)GB/T15651半导体器件分立器件和集成电路第5部分：光电子器件（GB/T15651--1995，idtIEC747-5—1992)
GB/T15706.2机械安全基本概念与设计通则第2部分：技术原则（GB/T15706.2—2007，ISO12100-2:2003,IDT)
低压电气装置第1部分：基本原则、一般特性评估和定义（IEC60364-1：GB/T16895.1—20081
2005,IDT)
GB16895.3建筑物电气装置第5-54部分：电气设备的选择和安装接地配置、保护导体和保护联结导体（GB16895.3—2004，IEC60364-5-54：2002IDT)GB16895.21建筑物电气装置第4-41部分：安全防护电击防护（GB16895.21--2004，IEC60364-4-41:2001,IDT)
GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验（IEC60664-1：2007IDT)
3电力变压器、电源装置和类似产品的安全第1部分：通用要求和试验GB19212.1-2003
(IEC61558-1:1998,MOD)
GB19212.5电力变压器、电源装置和类似产品的安全第5部分：一般用途隔离变压器的特殊要求(GB19212.5—2006IEC61558-2-4：1997,MOD)EN12015电磁兼容性电梯、自动扶梯和自动人行道的产品系列标准辐射（Electromagneticcompatibility—Product family standard for lifts,escalators and passenger conveyors-Emission)EN12016电磁兼容性电梯、自动扶梯和自动人行道的产品系列标准抗干扰性（Electromagnetic compatibilityProduct family standardfor lifts,escalators and passenger conveyors—Immunity)3术语和定义
下列术语和定义适用于本标准。3.1
护栏barrier
用以防止坠落的装置或组件：
a）当平台不在平层位置时用以保护层站出入口；b）用以保护平台的任一侧。
制动器brake
能使升降平台保持停止或使其平稳制停的机电式机械装置。3.3
链chain
用作驱动系统一部分的单排或双排传动链，可将旋转运动从一个轴传递到另一个轴或将运动直接传递到平台。
链轮chainwheel
具有与链条相啮合的机加工齿的轮。2
员competentperson
胜任人员
GB24805—2009
经过适当的培训并获得制造企业认可，在必要的指导下能够安全地完成所需工作的人员。接触器
专contactor
景relay
继电器
具有适合的额定容量、通过电磁作用开通或关断电路的装置。控制柜
controllerbZxz.net
用以控制升降平台运行的由接触器、继电器和(或)其他部件组合而成的装置。直接作用升降平台direct-actingliftingplatform平台与液压缸、螺杆或螺母直接联接的升降平台。下行方向阀
down-directionvalve
液压回路中用于控制升降平台下行的电控阀。3.10
驱动drive
输人电能后使升降平台运行的各种机电驱动的总称。3.11
驱动单元driveunit
包括电动机、制动器和传动装置组成的部件，用以提供牵引和制动作用来控制平台运动。3.12
承载螺母
drivingnut/loadcarrvingnut
内部具有螺纹的零件，它与螺杆共同作用使升降平台产生线性运动。如：一个转动的螺杆与固定的螺母啮合，反之亦然。
(空）
螺杆drivingscrew
外部具有螺纹的零件，它与承载螺母共同作用使升降平台产生线性运动。3.15
使用频率
duty cycle
升降平台在给定时间周期内的运行次数。3.16
enclosed liftway
封闭并道
由底坑和坚固的围壁（但不必有顶板)和(或)层门围成的平台运行空间，其高度高于平台围壁的最高位置。
注：见图1中的例子。
极限开关
finallimitswitch
在升降平台超出正常运行行程的情况下，由平台机械强制断开的电气安全开关，3
GB24805—2009
(空）
full-loadpressure
满载压力
当载有额定载重量的升降平台停靠在最高层站位置时，施加到直接与液压缸连接的管路上的静压力。
导轨guiderail
供平台运行的导向部件。
(空）
hydraulic liftingplatform
液压升降平台
由液压驱动的升降平台。
运行journey
平台在任何两个层站之间的运动，包括一次启动和停止。3.24
层站landing
升降平台要服务的指定平面，具有足够的空间使使用人员（可能乘轮椅车)能登上或离开平台。3.25
liftingplatform
升降平台
永久安装、服务于固定层站的设备，包括一个被导向的平台，其尺寸和结构型式允许行动不便人员(乘坐或不乘坐轮椅车)使用。
注：见图1中的例子。
井道liftway
保证平台和(或)液压缸柱塞、平衡重安全运动所需的建筑空间。3.27
机器空间
machinespace
放置驱动装置和(或)有关设备的空间。3.28
机械阻止装置
mechanical blockingdevice
当该装置在工作位置时，保证平台下面及平台地面与井道顶部的最小安全空间，以便维护和检查的装置。
未封闭井道
non-enclosedliftway
未加封闭的井道。
注：见图1中的例子。
限速器
overspeedgovernor
当升降平台达到预定速度时，其动作能导致安全钳起作用使升降平台停止的安全装置。4
小齿轮
pinion
GB24805—2009
与具有相同齿形的齿轮或齿条啮合，用来传递相对运动，并具有机械加工齿形的齿数较少的齿轮3.32
platform
升降平台上用于承载使用人员的部分。3.33
国pressure-reliefvalve
溢流阀
通过溢流限制系统压力不超过设定值的阀。3.34
rack/drivingrack
具有特定形状齿的条，小齿轮与其啮合，将旋转运动转换为直线运动。3.35
额定载重量
ratedload
升降平台设计所规定的平台载重量。3.36
额定速度
ratedspeed
升降平台设计所规定的平台运行速度。3.37
私人场所
Frestrictedaccess
仅限于确定的一个或多个使用人员使用的场所。3.38
破裂阀
rupturevalve
在预定的液流方向上流量增加而引起阀进出口的压差超过设定值时，能自动关闭的阀。3.39
安全电路
safetycircuit
经过故障分析，具有与安全触点同样安全等级的电气或电子电路。3.40
safetycontact
安全触点
通过强制方式可靠断开电路的触点。3.41
安全系数
safetyfactor
在静态或动态条件下，特定材料的屈服载荷或极限拉伸载荷与由额定载重量能施加到该件上的载荷的比值。
safetygear
安全钳
在下行超速和（或）悬挂装置断裂的情况下，用于制停和保持平台静止在导轨上的机械装置。3.43
安全螺母
safetynut
内部具有螺纹的零件，它与螺杆/螺母驱动装置一起使用，在正常运行时不承载，但承载螺母失效时它能承受载荷。
安全开关safetyswitch
由一个或多个安全触点组成的电气开关。5
GB24805—2009
自锁式驱动系统
self-sustainingdrivesystem
在制动器松开的情况下，该系统使升降平台的速度不能增大。注：在制动器松开时，该系统使升降平台在停止状态下不能自行移动。除此以外的其他驱动系统都是非自锁式的3.46
感知边
sensitiveedge
设置在平台的任意边缘的安全装置，以防止在平台边缘发生剪切、挤压或卡阻。3.47
sensitivesurface
感知面
与感知边有相似功能的安全装置，用于平台下表面或其他较大平面下部的保护。3.48
绳/链松弛开关
slackrope/chainswitch
当悬挂的绳或链松弛到设定量时，使升降平台停止的开关或开关组合。3.49
terminalswitch
端站开关
可使升降平台在接近或达到端站出人口时自动停止的开关或开关组合。3.50
护脚板
toeguard
从层站地坎或平台出人口向下延伸并具有平滑垂直部分的安全挡板。3.51
(空）
提升高度
travel
从底层端站地坎上表面至顶层端站地坎上表面之间的垂直距离。3.53
开锁区域
unlocking zone
层站上下延伸的区域。仅当平台在这个区域内时，才能开启相应的平台门、坡板或护栏。3.54
使用人员
利用升降平台为其服务的人员。3.55
最大工作载荷
maximum working load
110%额定载重量。
4基本要求
4.1使用模式
升降平台的设计应考虑其可能的使用频率。4.2
防止危险
应采取保护措施，以使下列各种风险降至最低程度：剪切、挤压、卡阻或擦伤；
缠绕；
跌落和纤倒；
撞击和碰撞；
