【国家标准(GB)】 电梯安全要求 第1部分：电梯基本安全要求

ICS 91.140.90
中华人民共和国国家标准
GB 24803.1—2009/IS0/TS 22559-1:2004电梯安全要求
第1部分：电梯基本安全要求
Safety requirements for lifts-Part 1:Global essential safety requirements(GESRs)for lifts(ISO/TS22559-1:2004,Safetyrequirementsforlifts(elevators)-Part 1 :Global essential safety requirements(GESRs) for lifts (elevators),IDT)2009-12-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2010-09-01实施

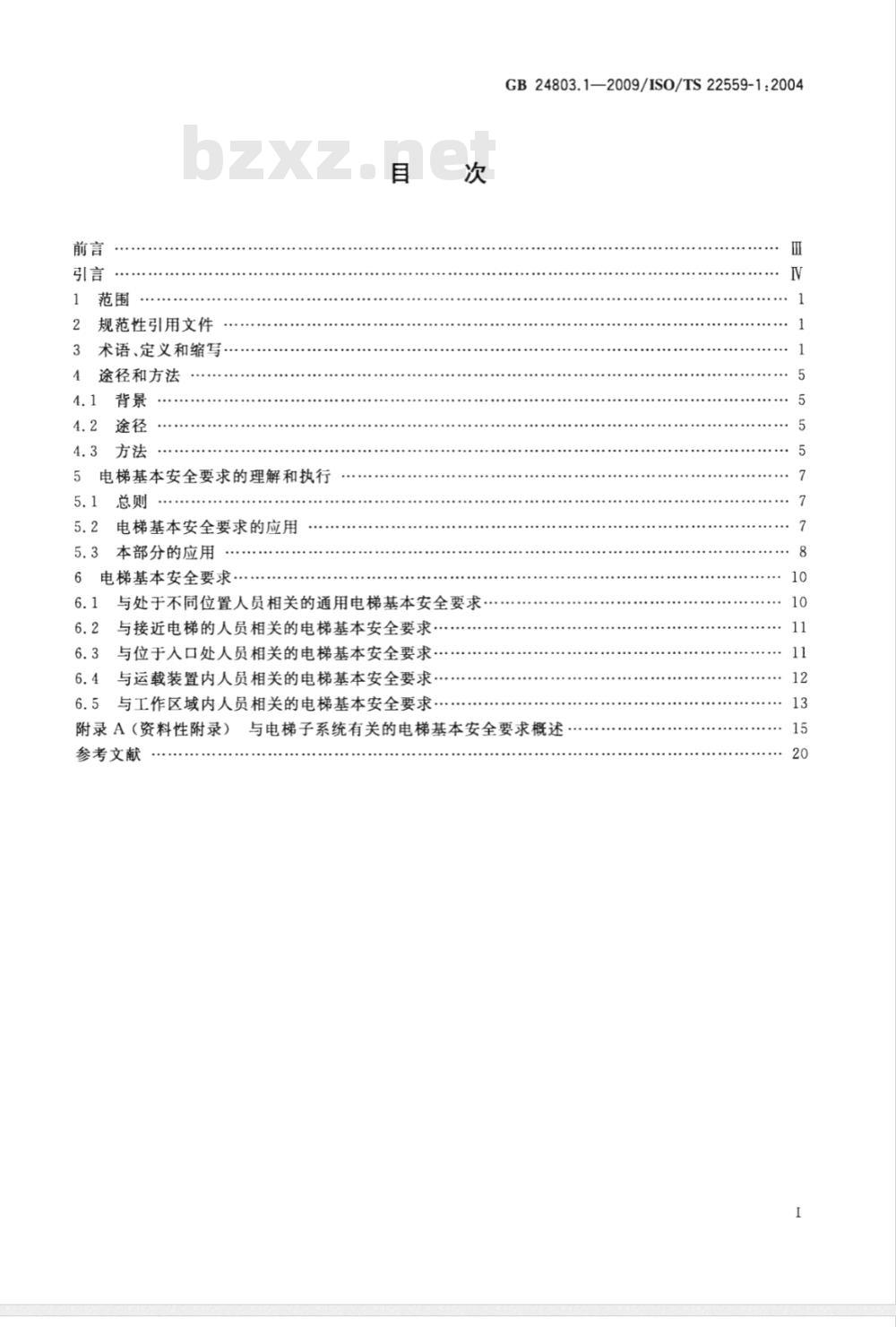

规范性引用文件
术语、定义和缩写
途径和方法
背景·
4.3方法
5电梯基本安全要求的理解和执行5.1
电梯基本安全要求的应用
5.3本部分的应用
电梯基本安全要求·
与处于不同位置人员相关的通用电梯基本安全要求·与接近电梯的人员相关的电梯基本安全要求·6.2
与位于人口处人员相关的电梯基本安全要求6.3
6.4与运载装置内人员相关的电梯基本安全要求·6.5与工作区域内人员相关的电梯基本安全要求.GB24803.1—2009/IS0/TS22559-1:200410
附录A（资料性附录）
与电梯子系统有关的电梯基本安全要求概述参考文献

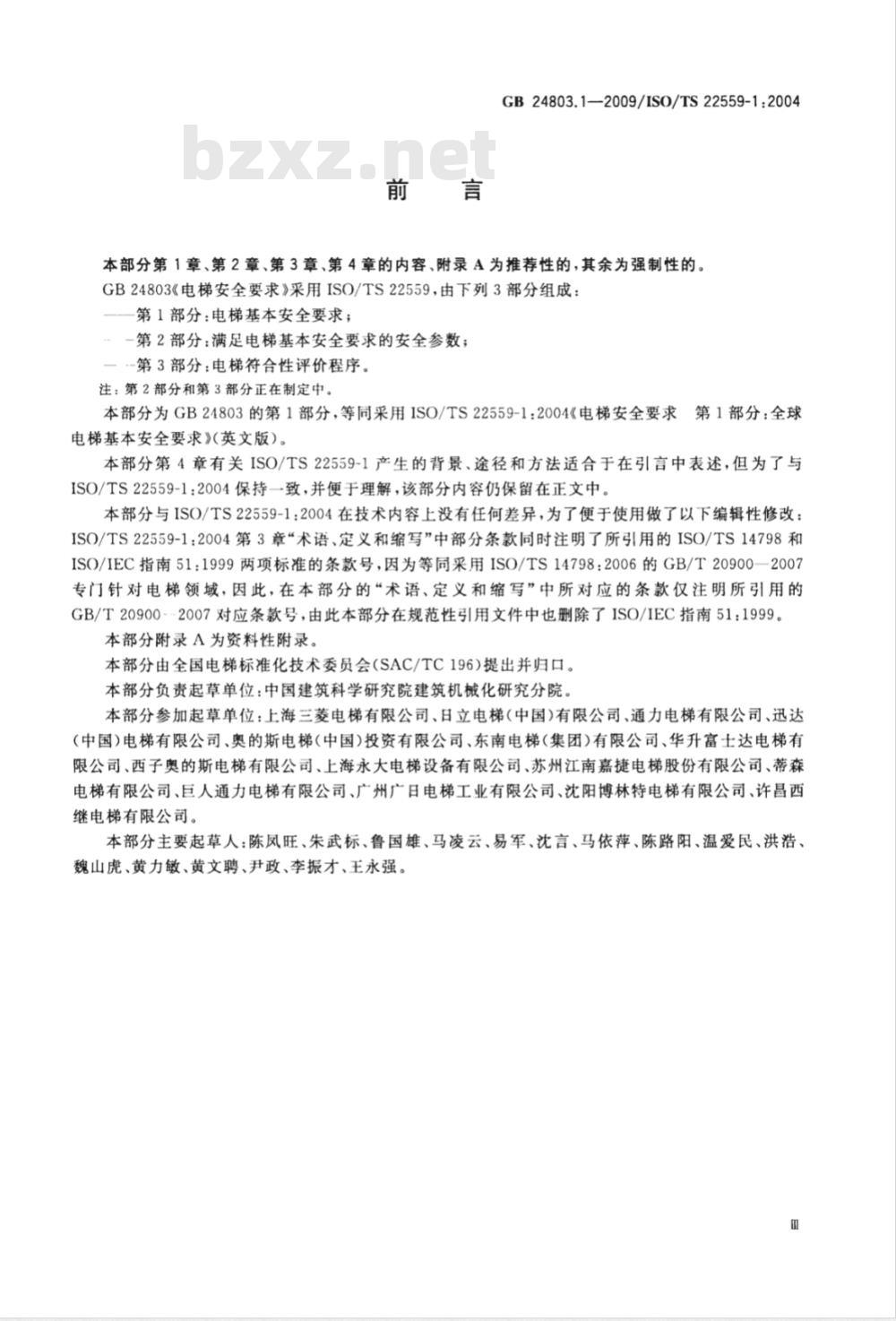

GB24803.1—2009/IS0/TS22559-1:2004本部分第1章、第2章、第3章、第4章的内容、附录A为推荐性的，其余为强制性的。GB24803《电梯安全要求》采用ISO/TS22559，由下列3部分组成：—-—第1部分：电梯基本安全要求；-第2部分：满足电梯基本安全要求的安全参数；一第3部分：电梯符合性评价程序。注：第2部分和第3部分正在制定中。本部分为GB24803的第1部分，等同采用ISO/TS22559-1：2004《电梯安全要求第1部分：全球电梯基本安全要求》（英文版）。本部分第4章有关ISO/TS22559-1产生的背景、途径和方法适合于在引言中表述，但为了与ISO/TS22559-1：2004保持一致，并便于理解，该部分内容仍保留在正文中。本部分与ISO/TS22559-1：2004在技术内容上没有任何差异，为了便于使用做了以下编辑性修改：ISO/TS22559-1：2004第3章“术语、定义和缩写”中部分条款同时注明了所引用的ISO/TS14798和ISO/IEC指南51：1999两项标准的条款号，因为等同采用ISO/TS14798：2006的GB/T20900—2007专门针对电梯领域，因此，在本部分的“术语、定义和缩写”中所对应的条款仅注明所引用的GB/T20900-2007对应条款号，由此本部分在规范性引用文件中也删除了ISO/IEC指南51：1999。本部分附录A为资料性附录。
本部分由全国电梯标准化技术委员会（SAC/TC196)提出并归口。本部分负责起草单位：中国建筑科学研究院建筑机械化研究分院。本部分参加起草单位：上海三菱电梯有限公司、日立电梯（中国)有限公司、通力电梯有限公司、迅达（中国电梯有限公司、奥的斯电梯（中国)投资有限公司、东南电梯(集团）有限公司、华升富士达电梯有限公司、西子奥的斯电梯有限公司、上海永大电梯设备有限公司、苏州江南嘉捷电梯股份有限公司、蒂森电梯有限公司、巨人通力电梯有限公司、广州广日电梯工业有限公司、沈阳博林特电梯有限公司、许昌西继电梯有限公司。
本部分主要起草人：陈凤旺、朱武标、鲁国雄、马凌云、易军、沈言、马依萍、陈路阳、温爱民、洪浩、魏山虎、黄力敏、黄文聘、尹政、李振才、王永强。GB24803.1—2009/IS0/TS22559-1:2004言

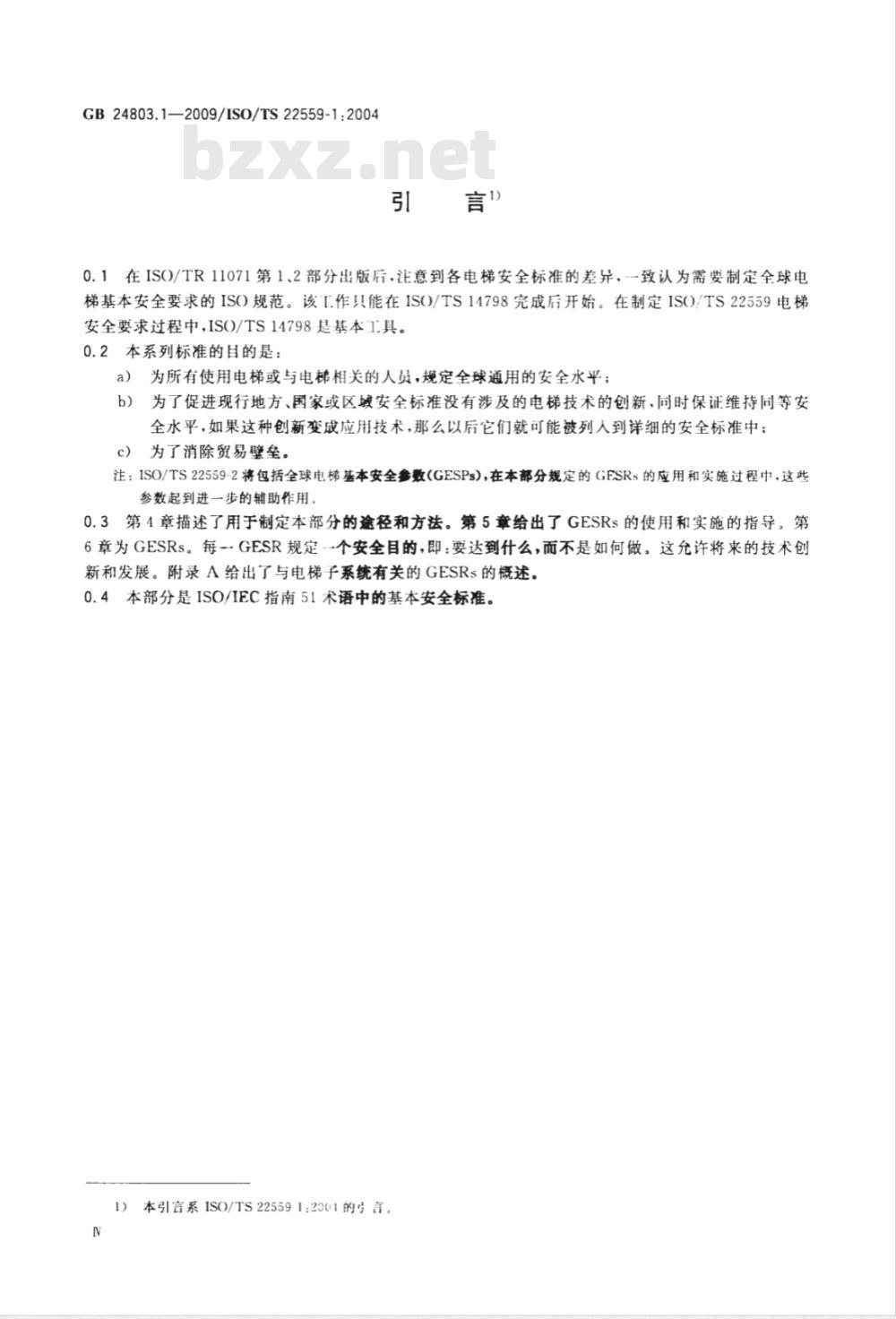

0.1在IS0/TR11071第1、2部分出版后，注意到各电梯安全标准的差异，\-致认为需要制定全球电梯基本安全要求的ISO规范。该T作只能在ISO/TS14798完成后开始。在制定ISO/TS22559电梯安全要求过程中，ISO/TS14798是基本工具。0.2本系列标准的目的是：
a）为所有使用电梯或与电梯相关的人员，规定全球通用的安全水平；b）为了促进现行地方、国家或区域安全标准没有涉及的电梯技术的创新，同时保证维持同等安全水平，如果这种创新变成应用技术，那么以后它们就可能被列入到详细的安全标准中；为了消除贸易壁垒。
注：ISO/TS22559-2将包括全球电梯基本安全参数（GESPs)，在本部分规定的GFSRs的应用和实施过程中，这些参数起到进一步的辅助作用。
0.3第4章描述了用于制定本部分的途径和方法。第5章给出了GESRs的使用和实施的指导。第6章为GESRs。每一GESR规定--个安全目的，即：要达到什么，而不是如何做。这允许将来的技术创新和发展。附录A给出了与电梯子系统有关的GESRs的概述0.4本部分是ISO/IEC指南51术语中的基本安全标准。1）本引言系ISO/TS2255912001的言，N

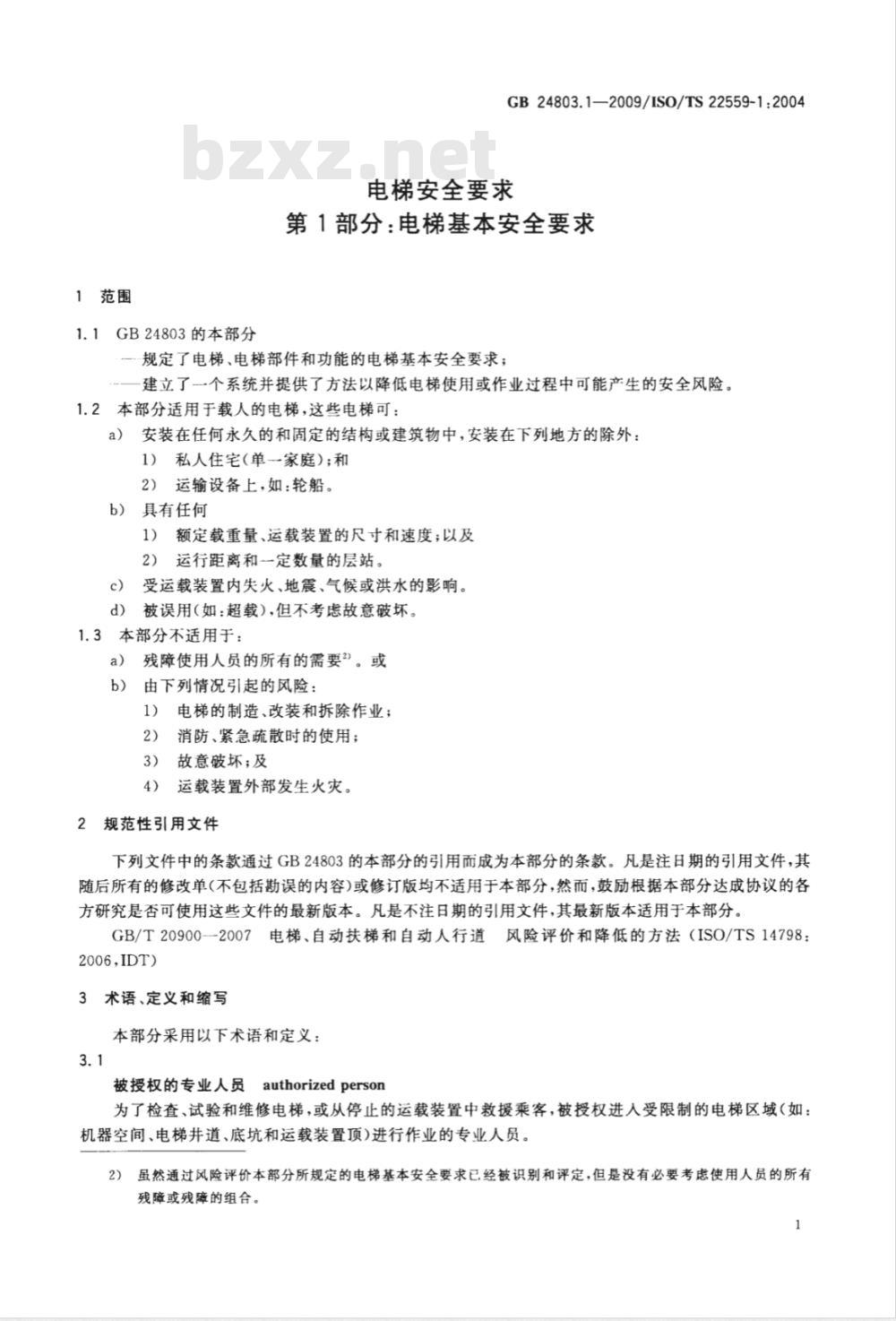

1范围
1.1GB24803的本部分
GB24803.1—2009/IS0/TS22559-1:2004电梯安全要求
第1部分：电梯基本安全要求
规定了电梯、电梯部件和功能的电梯基本安全要求；建立了一个系统并提供了方法以降低电梯使用或作业过程中可能产生的安全风险。1.2本部分适用于载人的电梯，这些电梯可：a）安装在任何永久的和固定的结构或建筑物中，安装在下列地方的除外：1）私人住宅（单一家庭)和
2）运输设备上，如：轮船。wwW.bzxz.Net
b）具有任何
1）额定载重量、运载装置的尺寸和速度；以及2）运行距离和一定数量的层站。受运载装置内失火、地震、气候或洪水的影响。c）
d）被误用（如：超载），但不考虑故意破坏。1.3本部分不适用于：
a）残障使用人员的所有的需要2。或由下列情况引起的风险：
电梯的制造、改装和拆除作业；消防、紧急疏散时的使用；
故意破坏；及
运载装置外部发生火灾。
2规范性引用文件
下列文件中的条款通过GB24803的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T20900--2007电梯、自动扶梯和自动人行道风险评价和降低的方法（ISO/TS14798：2006,IDT）
3术语、定义和缩写
本部分采用以下术语和定义：
authorizedperson
被授权的专业人员
为了检查、试验和维修电梯，或从停止的运载装置中救援乘客，被授权进入受限制的电梯区域（如：机器空间、电梯并道、底坑和运载装置顶)进行作业的专业人员。2）虽然通过风险评价本部分所规定的电梯基本安全要求已经被识别和评定，但是没有必要考虑使用人员的所有残障或残障的组合。
GB24803.1—2009/IS0/TS22559-1:20043.2
原因cause
在危险状态下，导致后果产生的环境、情况、事件或行动。[GB/T209002007,定义2.1]
控制control
实现运载装置启动、加速、匀速、减速和/或停止的系统。3.4
纠正行动
correctiveaction
为降低风险所采取的行动。
counterweight
有助于保证曳引电梯的曳引能力的装置，或平衡全部或部分运载装置重量和额定载重量来节省能量的装置。
注：本部分中的对重是GB/T7024-2008所定义的对重和平衡重的统称。3.6
门door、通道门access、入口门entrance
用于保证运载装置或层站人口安全的机械装置（包括部分或全部封闭开口的装置）。3.7
电磁兼容性electromagneticcompatibility，EMC电气装置对外来电磁辐射的抗干扰程度和发射电磁辐射的水平。3.8
基本安全要求
essentialsafetyrequirementESR旨在消除或足以降低对使用人员、非使用人员和被授权的专业人员使用电梯时或与电梯相关的害风险的要求。
满载运载装置fullyloadedLCU
载有额定载重量的运载装置（如：轿厢）。3.10
全球电梯基本安全要求（GESR）globalessentialsafetyrequirement全球范围内达成一致的电梯基本安全要求。注：见4.3.3。
伤害harm
对身体的损伤，或对人体健康、财产或环境的损害。［GB/T20900·2007定义2.3
harmfulevent
伤害事件
危险状态导致了伤害的出现。
TGB/T20900
2007定义2.4！
危险hazard
潜在的伤害源。
［GB/T20900
2007定义2.5
危险状态hazardoussituation
人员、财产或环境被暴露于一种或多种危险中的情形。[GB/T20900—2007定义2.6］
井道hoistway，well
GB24803.1—2009/ISO/TS22559-1:2004运载装置和相关设备运行的路径，以及底层端站以下和顶层端站以上的空间。3.16
hoistwayenclosure,wellenclosure并道围封
将电梯井道与其他区域或空间隔离开的固定结构件。3.17
incident，effect
事件（或影响）
不可预见的情况，可能但未必产生伤害的风险，包括可能由剪切、挤压、坠落、撞击、被困、火灾、电击及暴露于恶劣天气之中等造成的风险。3.18
landing
用于人员或货物从运载装置进出的地板、阳台或平台。3.19
电梯lift，elevator
由一个层站到另一个层站运送乘客或运送乘客和货物的提升设备，其运载装置由动力驱动，并借助于与水平面夹角大于75°的固定导向系统导向。注：电梯不包括移动式或其他型式的工作平台及吊篮，也不包括在建筑物或建筑结构建造过程中使用的提升设备3.20
运载装置loadcarryingunit，LCU、轿厢car
被设计用于运载需要运送的人员和/或其他货物的电梯部件。3.21
维修maintenance
在电梯安装完成后及在其使用寿命范围内，为了确保电梯安全及其部件的正常工作，对电梯部件进行检查、润滑、清洁、调整、修理和更换的过程。3.22
非使用人员
non-user
在电梯附近，但并不打算进入或使用电梯的人员。3.23
overload，overloaded
运载装置内的载荷超过了电梯的额定载重量。3.24
运载装置底
platform
运载装置中支撑要运送人员和货物的部分。3.25
protectivemeasures
保护措施
用于降低风险的方法。
注1：保护措施包括借助于本质安全设计、保护装置、人员防护设备、使用和安装的信息及培训等来降低风险。注2：见3.4对纠正行动”的定义。[GB/T20900-2007定义2.8]
GB24803.1—2009/IS0/TS22559-1:20043.26
额定载重量
ratedload
电梯设计和安装确定的运送载荷。3.27
relativemovement
相对运动
个电梯部件在另一个静止的、或以不同速度运动的、或以不同的方向运动的其他电梯部件附近运动的状态。
注：这也可能发生在当电梯部件在可能有人员存在的结构附近运动的状态下，如：电梯井道周围的建筑物楼层。3.28
伤害发生的概率与伤害的严重程度的综合。[GB/T209002007定义2.10]
风险分析riskanalysis
系统地运用可获得的信息识别危险和评估风险的过程。注：本方法目的在于系统地识别和评价危险、评定风险并推荐降低风险的措施。[GB/T20900--2007定义2.11]
风险评价
riskassessment
由风险分析及风险评定组成的全过程。[GB/T209002007定义2.12]
riskevaluation
风险评定
根据风险分析结果，确定是否达到了允许风险的要求。3.32
严重程度
severity
潜在伤害的程度。
[GB/T20900--2007定义2.15]
允许风险tolerablerisk
基于当前的社会价值，在给定条件下，可以被接受的风险。3.34
运送transportation
人员进人或货物被运入运载装置，被提升或下降到另一层站，然后人员离开运载装置或从运载装置中移出货物的过程。
运行路径
travelpath
在电梯的两端站之间，运载装置运行的路径和相关的空间。注：在端站以上和以下的“空间”，见3.15并道\定义。3.36
uncontrolledmovement
失控运行
指以下情况：
根据电梯设计运载装置应保持静止，但运载装置移动；或4
GB24803.1—2009/IS0/TS22559-1:2004一在电梯运行过程中，运载装置以超出设计用于控制其速度的装置所控制的速度运行。例1：当使用人员正在进入或离开运载装置时，由于电梯部件（如：速度控制、驱动或制动系统）故障或失效，运载装置开始离开层站。
例2：由于电梯部件（如：速度控制、驱动或制动系统）故障或失效，运载装置的速度超过其设计速度，或不能按要求减速或停止。
使用人员user
在没有任何帮助和监督的情况下，为通常运送目的而使用电梯的人员，包括搬运货物的人员和使用特殊设计的操作系统来运送货物或载荷的人员。注：使用待殊设计的操作系统，如运送医院病人的“独立服务”，此时电梯的运行只受病人随行人员的控制。3.38
workingareaorspace
工作区域或空间
被授权的专业人员进行电梯维修、检查或试验所需的区域或空间。4途径和方法
4.1背景
4.1.1在20世纪70年代，ISO发布了ISO4190系列标准，这些标准规定了安装电梯所需的建筑物尺寸，也规定了电梯配置和选择准则及电梯附件的标准。4.1.2为了进一步促进电梯安装和部件的标准化，ISO/TC178对地区和国家的电梯安全标准和规范进行了广泛的比较，比较结果在ISO/TR11071系列中发布，这些技术报告对地区和国家标准中几个具体的与设计及安全相关的规则的可能的协调给出了指导。专家内部对于大多数规则的全球范围内的协调没能达成一致，主要原因如下：被比较的标准及规范基于不同的假定和经验，起草于不同的工业发展阶段，并且没有使用a)
ISO/IEC指南51中推荐的统一的方法和程序；和b）它们以描述型语言而不是性能型语言制定。4.1.3更加明显的是描述型标准不仅始终滞后于电梯技术和工艺水平的发展，而且对工业进步和创新呈现阻碍作用。地区和国家对安全要求的不同影响了电梯的设计，也对自由贸易造成壁垒，因此，在制定影响电梯安全的标准时必须采取新的途径。4.2途径
4.2.1本“产品安全标准”是按照ISO/IEC指南51(GB/T20000.4一2003)制定的。注：术语“产品安全标准”的定义见ISO/IEC指南51：1999（GB/T20C00.4一2003)7.1。4.2.2本部分的目的是制定电梯的基本安全要求，因此电梯被广义地定义为：将载荷从一层运送到另一层的一种“设备”，而没有像任何通常在地区或国家的电梯标准中所规定的设计约束条件。因此，本部分中电梯的运载装置不必是由运载装置底、完全封闭的轿壁和轿顶组成的“轿厢”；运载装置的运行空间也不必是国家标准中定义的完全封闭的“并道”。4.2.3通过采取这一途径并且根据ISO/TS14798(GB/T20900一2007），利用系统的风险分析和评价程序，可在不强制限制电梯设计、材料和技术应用的情况下，制定出电梯的基本安全要求（ESRs）。注：在本部分中包括的电梯类型见1.2。4.3方法
4.3.1为了让世界各地的专家参与，组成了由各地电梯专家广泛参加的三个区域性的研究组（北美洲、欧洲和亚太地区）。
4.3.2按照ISO/IEC指南51规定的风险分析和评价的程序和ISO/TS14798（GB/T20900—2007)中规定的方法，每个研究组：
GB24803.1—2009/IS0/TS22559-1:2004识别在所有阶段及所有电梯操作和使用情况下可能出现的所有风险情节，包括：危险状态、伤a）
害事件（原因）、影响和导致的伤害；判断并评定风险；且
c）当需要降低风险时，制定电梯基本安全要求。表1给出了与几个全球电梯基本安全要求(GESRs)有关的风险情节的示例。4.3.3在IS0/TC178技术委员会内进行比较和讨论三个研究组提出的所有风险情节和基本安全要求的分析报告，以确定在本部分第6章中规定的全球电梯基本安全要求(GESRs)最终草案。表1与电梯基本安全要求相关的风险情节的示例风险情节
示例1
1.1使用人员在运动的且周边具有较矮的或有孔的防护栏的运载装置上；使用人员伸手或伸脚超出运载装置的周边；手或脚与外部的电梯部件接触且被剪切、挤压或切断。
1.2使用人员在电梯的入口区域准备进人运载装置；入口门正在运行；门进行关闭运行，并撞击正在进人运载装置的使用人员；使用人员被挤压、剪切或失稳，可能由于摔倒导致伤害。1.3非使用人员在电梯入口附近楼层上或在运载装置运行路径周围；运载装置运行路径的围封高度矮或有孔；人员朝着运动的运载装置或运行路径中任何运动的其他电梯部件伸手或伸脚.并且手或脚与它们接触；手或脚被剪切、挤压或切断。示例2
建议的解决方案
适用的条款号
（见第6章）
因相对运动引起的
在下列情况下，人员不应暴
露在剪切、挤压或擦伤危险中：a）
在运载装置中；
b）进人或离开运载装置；或
c）位于运行的电梯附近的
楼层区域。
在任何存在人员坠人电梯井
2.1在运载装置、运行路径和其周围楼层没有防防道的风险的并道周围，设置足够护，如果人员倾斜超过楼层的边缘或打开的人口的地坎，他可能坠人井道。
2.2如果设置了防护但不具有足够的强度，人员可能靠在该防护上，导致其损坏而坠入并道。示例3
使用人员或非使用人员接近所安装的驱动或控制运载装置的电梯机器和/或设备；这些人员可能无意或故意地接触移动或旋转的机器或电气设备；如果他被卷人或接触机器，这可能导致严重的伤害：如果他接触裸露的电气设备，则可能被电击。示例4
被授权的专业人员在运载装置顶1.或在其他工作区域内工作，他们没有足够的强度支撑被投权的专业人员和工具；工作表面塌且被投权的专业人员跌人运载装置，使其或运载装置内其他人员受到严重伤害。
的防护。
危险。
应防止使用人员或非使
用人员因以下原因产生被剪
切、挤压、擦伤或其他伤害的
后果：
a）运载装置与外部物
体相对运动；和
b）电梯设备相对运动。
6.2.1坠人井道
应提供防止使用人员、
非使用人员和被授权的专业
人员坠人并道的措施。
未经培训或未被授权的人员
6.1.3使用人员和非使用
不能进人装有电梯机器或设备的区域。
人员不可接近的设备
可能带来危险的设备对
使用人员和非使用人员不应
是直接可接近的。
16.5.4工作区域的强度
任何相应的工作区域应具有
足够的强度，以支撑被授权的专业人员和相关的设备，
在任何指定的工作区
域，都应提供容纳和支撑被
授权的专业人员及相关设备
的重量的措施。
5电梯基本安全要求的理解和执行5.1总则
GB24803.1—2009/IS0/TS22559-1:20045.1.1本部分可以从将来发布的GB24803系列标准中独立出来使用，作为实现电梯安全的有效方法。
5.1.2第6章以电梯基本安全要求的形式制定一套完整的电梯安全目标，当电梯存在需要降低的风险时，应满足该章要求。
5.1.3第6章中电梯基本安全要求的目的是：引人识别和降低新电梯或电梯部件设计的潜在安全风险的通用途径，这些设计采用了不完全a）
满足现行标准规定的新技术、材料和概念；促进现行电梯安全标准的协调。b）
5.1.4电梯应满足本部分规定的电梯基本安全要求。5.1.5一项电梯基本安全要求只规定安全目标，或应做或完成“什么”，但没有规定“如何”实现。因此，为了达到一项电梯基本安全要求的安全自标，应选择适当的电梯部件和功能的设计，并应证实它们符合该电梯基本安全要求的要求。即所选择电梯部件或功能应证明能够消除或足以降低安全风险。5.2电梯基本安全要求的应用
5.2.1总则
在对一种或多种可能导致人员伤害的“风险情节”（见表1)进行风险评价之后，制定第6章中的每条电梯基本安全要求。所以，当评价电梯、电梯部件或功能安全时，应分析所有风险情节并确定适当的电梯基本安全要求。
应根据GB/T20900-2007进行风险评价。5.2.2使用电梯基本安全要求的方法5.2.2.1考虑影响电梯安全的具体任务3（如设计电梯或部件），可按下列两种方式应用电梯基本安全要求：
其一为了确定适用的电梯基本安全要求，可以从与任务有关的风险情节的风险分析开始，见5.2.2.2；或
一其二为了确定适用于任务的电梯基本安全要求，可以从检查所有的电梯基本安全要求开始，见5.2.2.3。
5.2.2.2当设计电梯或电梯部件时，应审查设计，描述其中所有的可能的风险情节，并且进行风险分析和评价，以找出适合于该设计的电梯基本安全要求。应考虑在操作和使用期间及在电梯维修或检查期间所有可能出现的风险情节。
结合所有可能的伤害事件（原因）、影响和可能的伤害级别，电梯风险情节应包括所有可能的危险状态的详细表述。按照GB/T20900一2007中所规定的方法，某一状态的风险分析应遵循风险评估和评定程序。只要风险被评价为不可接受的，设计者就应继续改进设计或实施其他的防护措施，直至适用的电梯基本安全要求被全部满足为止。例：遵循该程序，可确定与表1中示例1相似的风险情节，并可推断对处于剪切、挤压或擦伤危险之中的人员存在伤害的可能性。风险评价表明风险需要进一步降低时，这可以靠改变设计或实施其他的防护措施来达到，以便满足6.1.5注1：对于电梯基本安全要求的实际应用，见5.3。注2：电梯基本安全要求的基本原理在第6章每条电梯基本安全要求后面的注释中给出。它们可帮助理解电梯基本安全要求的目的和应用电梯基本安全要求。5.2.2.3该过程可从检查第6章中规定的电梯基本安全要求开始。在这种情况下，应考虑设计、安装、电梯或电梯部件，以便识别可适用于设计、安装、电梯或电梯部件的电梯基本安全要求。应评价是否满3）除设计以外，任务还包括电梯和部件的安装、维修或制定规范设计的安全标准。7
