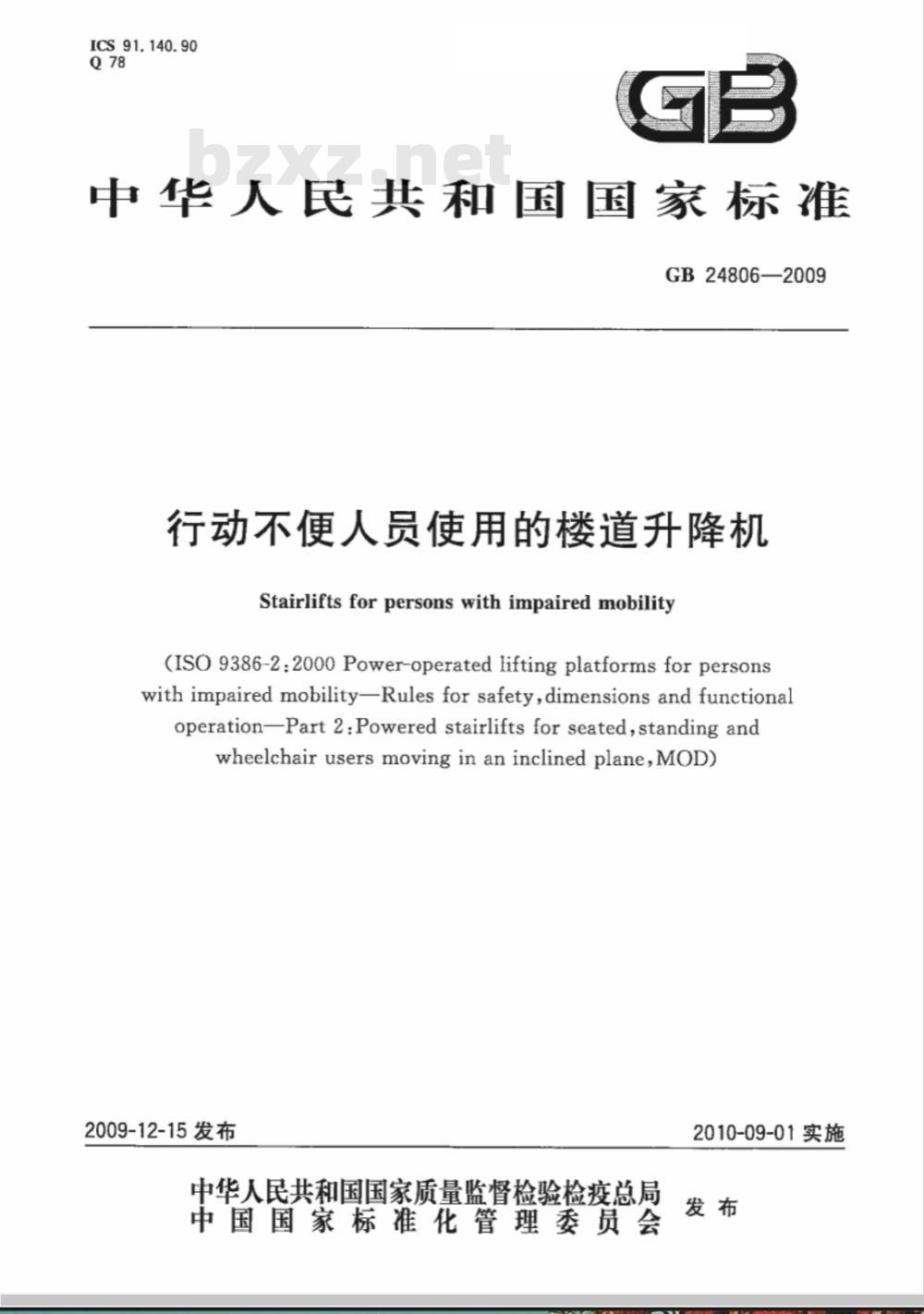

【国家标准(GB)】 行动不便人员使用的楼道升降机

ICS 91.140.90
中华人民共和国国家标准
GB24806—2009
行动不便人员使用的楼道升降机Stairlifts for personswith impaired mobility(ISO9386-2:2000Power-operated liftingplatforms forpersonswith impaired mobility-Rules for safety,dimensions and functionaloperation—Part 2:Powered stairlifts for seated,standing andwheelchair users moving in an inclined plane,MOD)2009-12-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-09-01实施

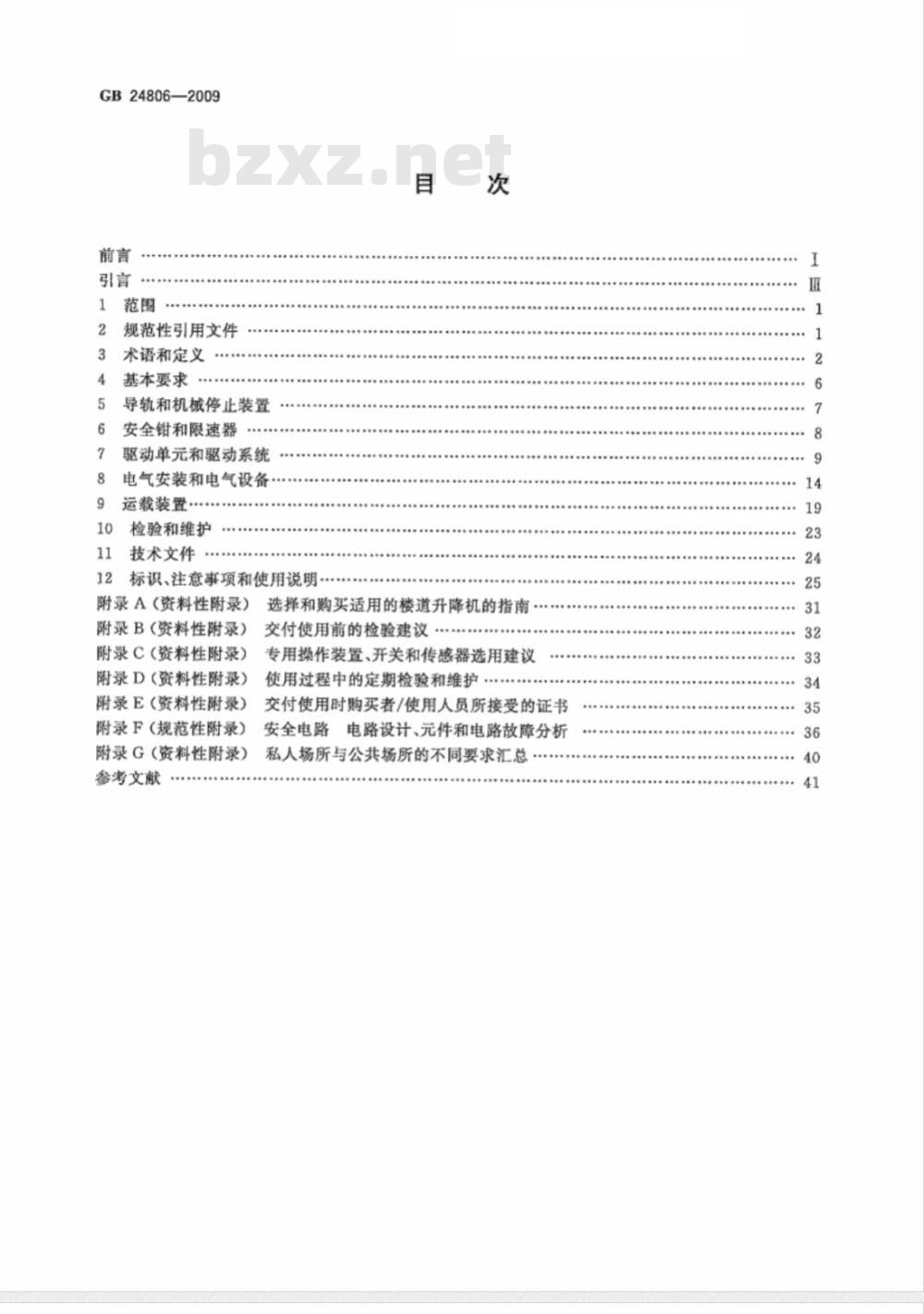

GB24806—2009
规范性引用文件
术语和定义
基本要求
导轨和机械停止装置
安全钳和限速器
驱动单元和驱动系统
电气安装和电气设备·
运裁装置·
检验和维护
技术文件
标识、注意事项和使用说明
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D(资料性附录)
附录E(资料性附录）
附录F（规范性附录）
附录G（资料性附录)
参考文献
选择和购买适用的楼道升降机的指南，交付使用前的检验建议
专用操作装置、开关和传感器选用建议使用过程中的定期检验和维护
交付使用时购买者/使用人员所接受的证书安全电路电路设计、元件和电路故障分析私人场所与公共场所的不同要求汇总6
GB24806—2009

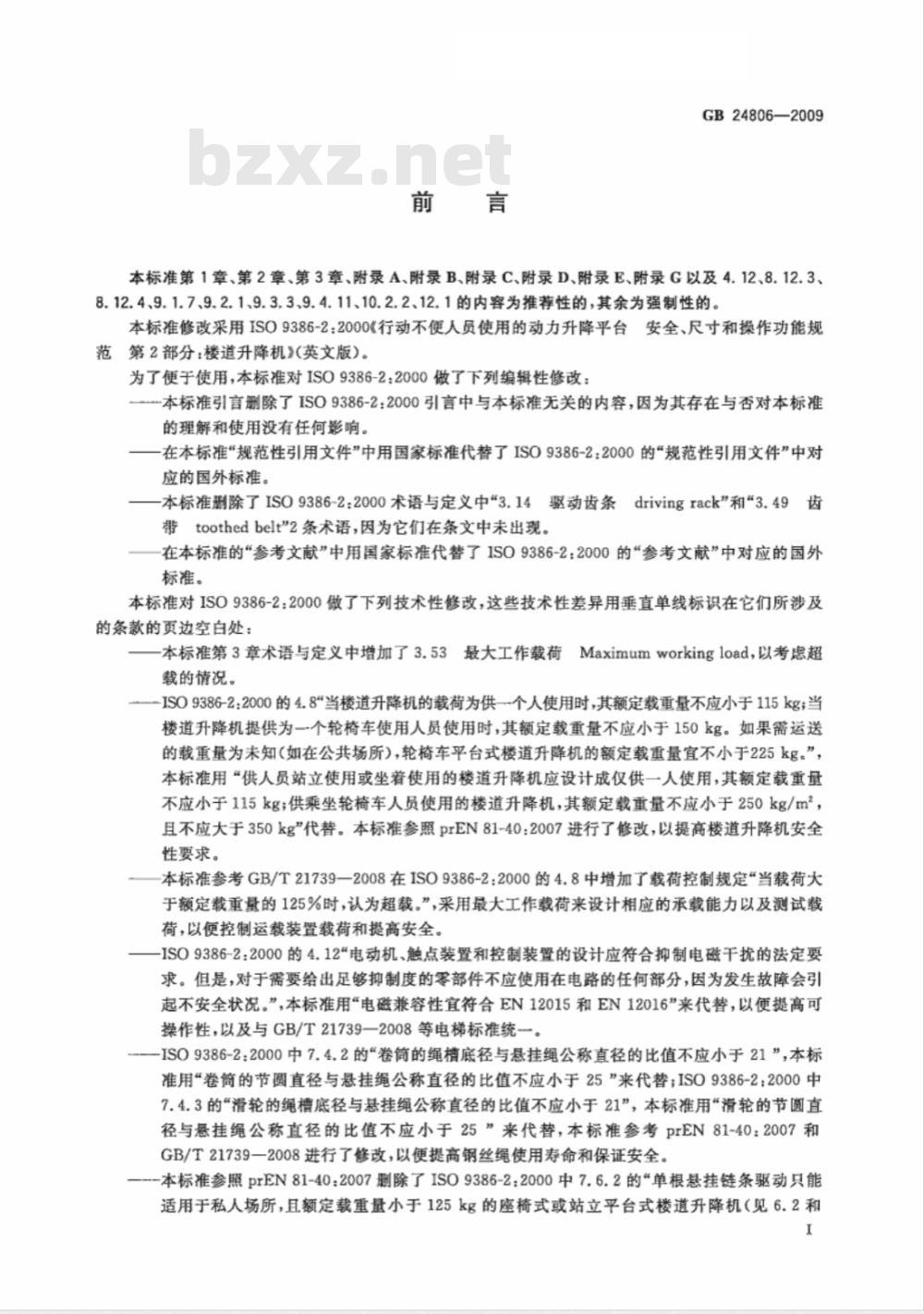

本标准第1章、第2章、第3章、附录A、附录B、附录C、附录D、附录E、附录G以及4.12、8.12.3、8.12.4、9.1.7、9.2.1、9.3.3、9.4.11、10.2.2、12.1的内容为推荐性的，其余为强制性的。本标准修改采用ISO9386-22000《行动不便人员使用的动力升降平台安全、尺寸和操作功能规范第2部分：楼道升降机》（英文版）。为了便于使用，本标准对ISO9386-2：2000做了下列编辑性修改：-本标准引言删除了IS09386-2：2000引言中与本标准无关的内容，因为其存在与否对本标准的理解和使用没有任何影响。
一在本标准“规范性引用文件”中用国家标准代替了ISO9386-2：2000的“规范性引用文件”中对应的国外标准。
本标准删除了IS09386-2:2000术语与定义中\3.14驱动齿条drivingrack”和“3.49齿带toothedbelt”2条术语，因为它们在条文中未出现。—在本标准的“参考文献”中用国家标准代替了IS09386-2：2000的“参考文献”中对应的国外标准。
本标准对IS09386-2：2000做了下列技术性修改，这些技术性差异用垂直单线标识在它们所涉及的条款的页边空白处：
本标准第3章术语与定义中增加了3.53最大工作载荷Maximumworkingload，以考虑超载的情况。
ISO9386-2:2000的4.8当楼道升降机的载荷为供~个人使用时，其额定载重量不应小于115kg；当楼道升降机提供为一个轮椅车使用人员使用时，其额定载重量不应小于150kg。如果需运送的载重量为未知（如在公共场所），轮椅车平台式楼道升降机的额定载重量宜不小于225kg。”，本标准用“供人员站立使用或坐着使用的楼道升降机应设计成仅供一人使用，其额定载重量不应小于115kg；供乘坐轮椅车人员使用的楼道升降机，其额定载重量不应小于250kg/m2，且不应大于350kg\代替。本标准参照prEN81-40：2007进行了修改，以提高楼道升降机安全性要求。
—本标准参考GB/T21739—2008在ISO9386-2：2000的4.8中增加了载荷控制规定“当载荷大于额定载重量的125%时，认为超载。”，采用最大工作载荷来设计相应的承载能力以及测试载荷，以便控制运载装置载荷和提高安全。—ISO9386-2：2000的4.12\电动机、触点装置和控制装置的设计应符合抑制电磁干扰的法定要求。但是，对于需要给出足够抑制度的零部件不应使用在电路的任何部分，因为发生故障会引起不安全状况。”，本标准用“电磁兼容性宜符合EN12015和EN12016”来代替，以便提高可操作性，以及与GB/T21739—2008等电梯标准统一。——ISO9386-2；2000中7.4.2的“卷筒的绳梢底径与悬挂绳公称直径的比值不应小于21”，本标准用\卷筒的节圆直径与悬挂绳公称直径的比值不应小于25”来代替；IS09386-2：2000中7.4.3的“潜轮的绳槽底径与悬挂绳公称直径的比值不应小于21”，本标准用“滑轮的节圆直径与悬挂绳公称直径的比值不应小于25”来代替，本标准参考prEN81-40：2007和GB/T21739一2008进行了修改，以便提高钢丝绳使用寿命和保证安全。-本标准参照prEN81-40:2007删除了ISO9386-2：2000中7.6.2的*单根悬挂链条驱动只能适用于私人场所，且额定载重量小于125kg的座椅式或站立平台式楼道升降机（见6.2和I
GB24806—2009

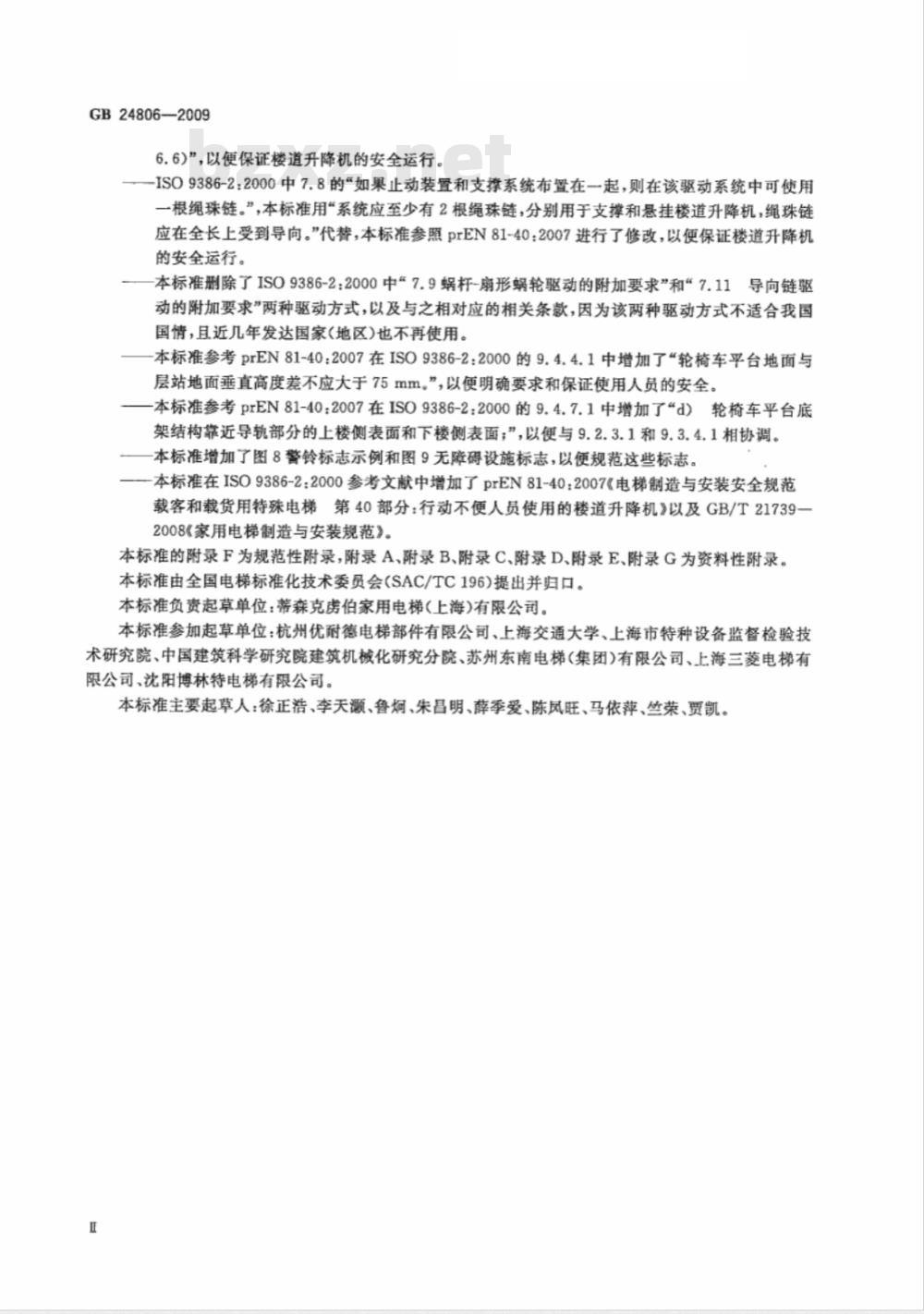

6.6)”，以便保证楼道升降机的安全运行。ISO9386-2：2000中7.8的\如果止动装置和支撑系统布置在一起，则在该驱动系统中可使用一根绳珠链。”，本标准用“系统应至少有2根绳珠链，分别用于支撑和悬挂楼道升降机，绳珠链应在全长上受到导向。”代替，本标准参照prEN81-40：2007进行了修改，以便保证楼道升降机的安全运行。
——本标准删除了IS09386-2：2000中“7.9蜗杆-扇形娲轮驱动的附加要求”和7.111导向链驱
动的附加要求”两种驱动方式，以及与之相对应的相关条款，因为该两种驱动方式不适合我国国情，且近几年发达国家(地区)也不再使用。—本标准参考prEN81-40：2007在ISO9386-2：2000的9.4.4.1中增加了轮椅车平台地面与层站地面垂直高度差不应大于75mm。”，以便明确要求和保证使用人员的安全。-本标准参考prEN81-40：2007在ISO9386-2：2000的9.4.7.1中增加了*d）轮椅车平台底架结构靠近导轨部分的上楼侧表面和下楼侧表面；”，以便与9.2.3.1和9.3.4.1相协调。一本标准增加了图8警铃标志示例和图9无障碍设施标志，以便规范这些标志。-本标准在ISO9386-2:2000参考文献中增加了prEN81-40：2007《电梯制造与安装安全规范载客和载货用特殊电梯第40部分：行动不便人员使用的楼道升降机》以及GB/T217392008《家用电梯制造与安装规范》。本标准的附录F为规范性附录，附录A、附录B、附录C、附录D、附录E、附录G为资料性附录。本标准由全国电梯标准化技术委员会(SAC/TC196)提出并归口。本标准负责起草单位：蒂森克虏伯家用电梯(上海)有限公司。本标准参加起草单位：杭州优耐德电梯部件有限公司、上海交通大学、上海市特种设备监督检验技术研究院、中国建筑科学研究院建筑机械化研究分院、苏州东南电梯（集团）有限公司、上海三菱电梯有限公司、沈阳博林特电梯有限公司。本标准主要起草人：徐正浩、李天灏、鲁炯、朱昌明、薛季爱、陈凤旺、马依萍、竺荣、贾凯。引言
GB24806—2009

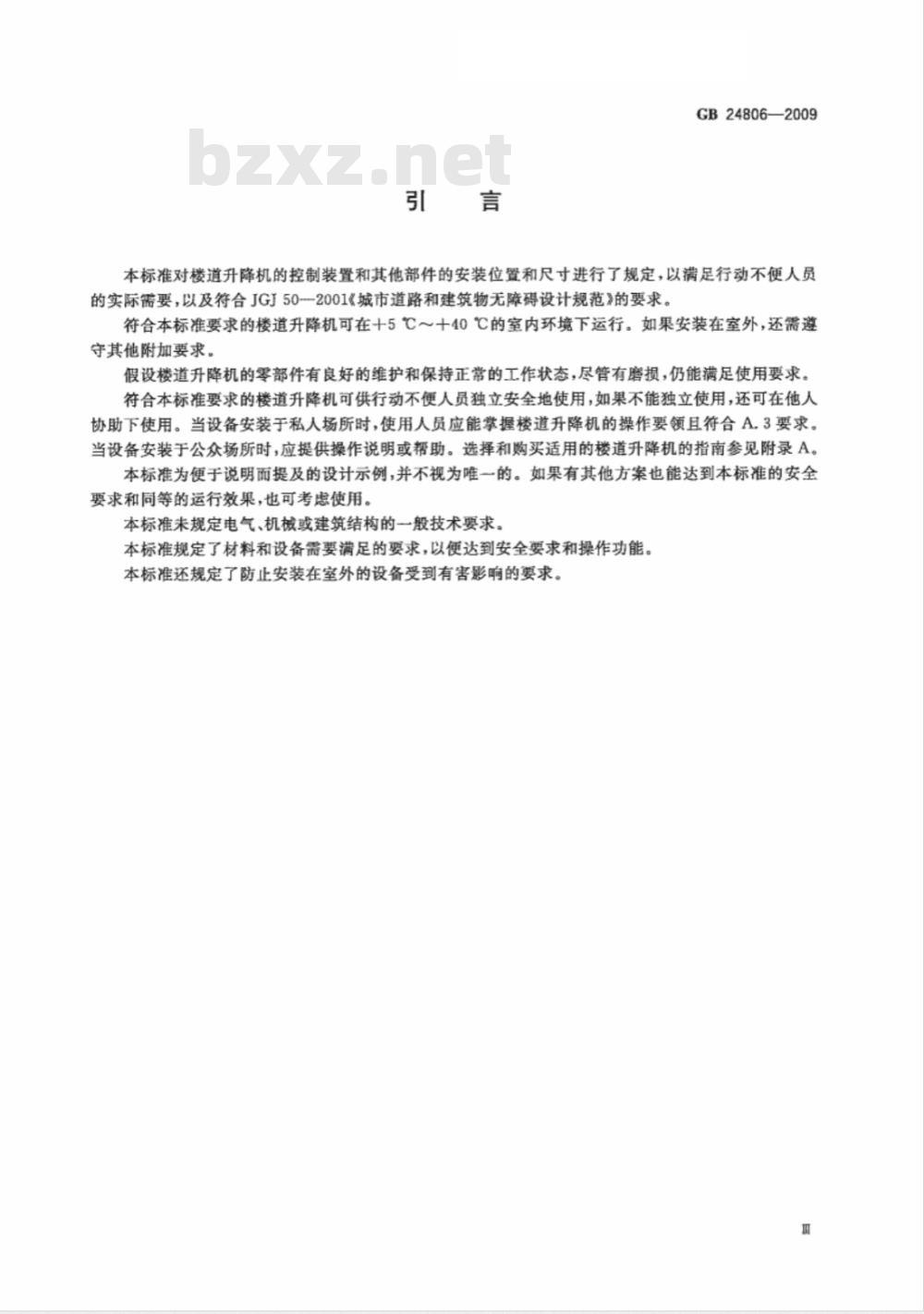

本标准对楼道升降机的控制装置和其他部件的安装位置和尺寸进行了规定，以满足行动不便人员的实际需要，以及符合JGJ50--2001《城市道路和建筑物无障碍设计规范》的要求。符合本标准要求的楼道升降机可在十5℃～十40℃的室内环境下运行。如果安装在室外，还需遵守其他附加要求。
假设楼道升降机的零部件有良好的维护和保持正常的工作状态，尽管有磨损，仍能满足使用要求。符合本标准要求的楼道升降机可供行动不便人员独立安全地使用，如果不能独立使用，还可在他人协助下使用。当设备安装于私人场所时，使用人员应能掌握楼道升降机的操作要领且符合A。3要求。当设备安装于公众场所时，应提供操作说明或帮助。选择和购买适用的楼道升降机的指南参见附录A。本标准为便于说明而提及的设计示例，并不视为唯一的。如果有其他方案也能达到本标准的安全要求和同等的运行效果，也可考使用。本标准未规定电气、机械或建筑结构的一般技术要求。本标准规定了材料和设备需要满足的要求，以便达到安全要求和操作功能。本标准还规定了防止安装在室外的设备受到有害影响的要求。1范围
行动不便人员使用的楼道升降机GB24806—2009
本标准规定了供行动不便人员使用的(可站立、坐着或乘坐轮椅车）、永久安装的动力驱动楼道升降机的安全准则、尺寸和功能。
本标准适用手如下的楼道升降机：在固定层站之间的楼道或倾斜面上运行；a)
额定速度不大于0.15m/s；
导轨与水平面的倾斜角不大于75；c)
d）运载装置由一条或多条导轨支撑或导向。注：楼道升降机的运行路径上不需要围栏。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1243传动用短节距精密滚子链、套筒链、附件和链轮（GB/T1243一2006，ISO606：2004IDT)
GB2894安全标志及其使用导则
GB/T3766液压系统通用技术条件（GB/T3766—2001，eqVISO4413：1998）GB4208—2008外壳防护等级（IP代码）(IEC60529：2001，IDT)GB4706.1家用和类似用途电器的安全第1部分：通用要求[GB4706.1一2005，IEC60335-12004(Ed4.1),IDT
GB/T4728.1电气简图用图形符号第1部分：一般要求（GB/T4728.1—2005，IEC60617database,IDT)
GB/T5013.5
额定电压450/750V及以下橡皮绝缘电缆第5部分：电梯电缆（GB/T5013.5—2008,IEC60245-5:1994,IDT)
GB/T5023.6额定电压450/750V及以下聚氯乙烯绝缘电缆第6部分：电梯电缆和挠性连接用电缆（GB/T5023.6—2006，IEC60227-6：2001，IDT)GB5226.1机械安全机械电气设备第1部分：通用技术条件(GB5226.1一2008，IEC60204-1:2005,IDT)
GB8903电梯用钢丝绳（GB8903-2005，ISO/FDIS4344：2003，MOD）GB14048.12006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）GB14048.4低压开关设备和控制设备机电式接触器和电动机起动器（GB14048.4一2003，IEC 60947-4-1:2000,IDT)
GB14048.5低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电
路电器（GB14048.5—2008IEC60947-5-1：2003，MOD)GB/T15651半导体器件分立器件和集成电路第5部分：光电子器件（GB/T15651-一1995，idtIEC747-5-1992)
GB/T15706.2
基本概念与设计通则第2部分：技术原则（GB/T15706.2一2007，机械安全
GB24806—2009
ISO12100-2:2003,IDT)
GB/T16895.1--2008低压电气装置第1部分：基本原则、一般特性评估和定义（IEC60364-12005,IDT)
GB16895.3建筑物电气装置第5-54部分：电气设备的选择和安装接地配置、保护导体和保护联结导体(GB16895.3—2004，IEC60364-5-54:2002,IDT）GB16895.21建筑物电气装置第4-41部分：安全防护电击防护（GB16895.21-2004，IEC 60364-4-41:2001,IDT)
低压系统内设备的绝缘配合第1部分：原理、要求和试验（IEC60664-1：GB/T16935.1-20081
2007,IDT
GB19212.1一2003电力变压器、电源装置和类似产品的安全第1部分：通用要求和试验(IEC61558-1:1998,MOD)
GB19212.5电力变压器，电源装置和类似产品的安全第5部分：一般用途隔离变压器的特殊要求(GB19212.5—2006,IEC61558-2-4：1997,MOD)EN12015电磁兼容性电梯、自动扶梯和自动人行道的产品系列标准发射（ElectromagneticcompatibilityProductfamily standard for lifts,escalatorsandpassenger conveyors-Emission)EN12016电磁兼容性电梯、自动扶梯和自动人行道的产品系列标准：抗扰干扰性（Electro-magnetic compatibility-Productfamily standard for lifts,escalators and passenger conveyors--Immu-nity)
3术语和定义
下列术语和定义适用于本标准，3.1
防护臂barrierarm
护栏/围杆或类似的装置，用于防止使用人员从楼道升降机上坠落3.2
制动器brake
能使楼道升降机保持停止或使其平稳制停的机电式机械装置。3.3
运载装置carriage
用于运送利承载乘客(包括乘坐轮椅车的乘客)的楼道升降机运动部件的总成。3.4
链chain
用作驱动系统一部分的单排或双排传动链，可将旋转运动从一个轴传递到另一个轴或将运动直接传递到运载装置。
链轮chainwheel
具有与链条相啮合的机加工齿的轮。3.6
competentperson
胜任人员
经过适当的培训并获得制造企业认可，在必要的指导下能够安全地完成所需工作的人员。2
接触器
contactor
继电器relay
具有适合的额定容量、通过电磁作用开通或关断电路的装置。控制箱controller
用以控制楼道升降机运行的由接触器、继电器和/或其他部件组合而成的装置。直接作用楼道升降机direct-actingstairlift运载装置与液压缸、螺母或螺杆直接联接的动力楼道升降机。3.10
下行方向阀down-directionvalve液压回路中用于控制楼道升降机下行的电控阀。3.11
驱动drive
输入电能后使楼道升降机运行的各种机电驱动的总称。3.12
驱动单元driveBnit
GB24806--2009
包括电动机、制动器和传动装置组成的部件，用以提供牵引和制动作用米控制运载装置运动。3.13
承载螺母drivingnut/loadcarryingnut内部具有螺纹的零件，它与螺杆共同作用使楼道升降机产生线性运动。如：一个转动的螺杆与固定的螺母啮合，反之亦然。
螺杆drivingscrew
外部具有螺纹的零件，它与承载螺母共同作用使楼道升降机产生线性运动。3.16
使用频率dutycycle
楼道升降机在给定时间周期内的运行次数。3.17
极限开关final limitswitch
在运载装置超出正常运行行程的情况下，由运载装置机械强制断开的电气安全开关3.18
附加行程follow-through
当电气触点断开后，因电气开关装置的动作而产生的附加自由行程。3.19
搁脚板footrest
为了让乘客在运载装置运行中或停止时能够安全地站立或搁脚而设计的具有一定强度的平台或支架。
full-loadpressure
满载压力
当载有额定载重量的运载装置停靠在最高层站位置时，施加到直接与液压缸连接的管路上的静压力。
GB24806—2009
导轨guiderail
供运载装置运行的导向部件。
导向链guidedchain
在整个长度上受到导引，用推力或拉力的方式传送载荷的，固定或运动的链条。3.23
液压楼道升降机
hydraulic stairlift
由液压驱动的楼道升降机。
运行journey
运载装置在任何两个层站之间的运动，包括一次启动和停止。3.25
层站landing
楼道升降机要服务的指定平面，具有足够的空间使用人员（可能乘轮椅车）能登上或离开运载装置。3.26
限速器
overspeedgovernor
当楼道升降机达到预定速度时，其动作能导致安全钳起作用使楼道升降机停止的安全装置。3.27
小齿轮pinion
与具有相同齿形的齿轮或齿条啮合，用来传递相对运动，并具有机械加工齿形的齿数较少的齿轮3.28
平台platform
楼道升降机上用于承载使用人员的部分。3.29
powerstairlift
动力楼道升降机
采用外部电源来提供动力的楼道升降机。3.30
pressure-relief valve
溢流阀
通过溢流限制系统压力不超过设定值的阀3.31
齿条rack/drivingrack
具有特定形状齿的条，小齿轮与其啮合，将旋转运动转换为直线运动。3.32
ratedload
额定载重量
楼道升降机设计所规定的运载装暨载重量。3.33
额定速度
fratedspeed
楼道升降机设计所规定的运载装置运行速度。3.34
Frestrictedaccess
私人场所
仅限于确定的一个或多个使用人员使用的场所。4
破裂阀rupturevalve
GB24806—2009
在预定的液流方向上流量增加而引起阀进出口的压差超过设定值时，能自动关闭的阀。3.36
客safetycircuit
安全电路
经过故障分析，具有与安全触点同样安全等级的电气或电子电路。3.37
safetycontact
安全触点
通过强制方式可靠断开电路的触点。3.38
安全系数
safetyfactor
在静态或动态条件下，特定材料的属服载荷或极限拉伸载荷与由额定载重量能施加到该件上的载荷的比值。
安全钳
fsafetygear
在下行超速和/或悬挂装置断裂的情况下，用于制停和保持运载装置静止在导轨上的机械装置。3.40
安全螺母
safetynut
内部具有螺纹的零件，它与螺杆/螺母驱动装置一起使用，在正常运行时不承载，但承载螺母失效时它能承受载荷。
safetyswitch
安全开关
由个或多个安全触点组成的电气开关3.42
自锁式驱动系统
Eself-sustainingdrivesystem
在制动器松开的情况下，该系统使楼道升降机的速度不能增大。注：在制动器松开时，该系统使楼道升降机在停止状态下不能自行移动。除此以外的其他驱动系统都是非自锁式的。
sensitiveedge
感知边
设置在运载装置任意边缘的安全装置，以防止在运载装置的边缘发生剪切、挤压或卡阻。3.44
感知面
sensitivesurface
与感知边有相似功能的安全装置，用于运载装置下表面或其他较大平面下部的保护。3.45
绳/链松弛开关slackrope/chainswitch当悬挂的绳或链松弛到设定量时，使楼道升降机停止的开关或开关组合。3.46
楼道升降机
stairliftbZxz.net
一种为运送行动不便人员（包括乘坐轮椅车人员）而使用的楼道升降运输设备。它包括一个被导向的运载装置，运载装置能够在两个或多个水平面间沿楼道方向平稳地运行。3.47
直stairway
建筑物中提供上/下通道的部分，由一段或多段楼梯和一个或多个休息平台组成。5
GB24806—2009
端站开关terminalswitch
可使楼道升降机在接近或达到端站出人口时自动停止的开关或开关组合。3.49
(空）
行程travel
楼道升降机在起点与终点之间的运行路程的长度。3.51
开锁区域
unlockingzone
层站上下延伸的区域。仅当运裁截装置在这个区域内时，才能开启相应的坡板和防护臂。3.52
使用人员
利用楼道升降机为其服务的人员。3.53
最大工作载荷
maximumworkingload
125%的额定载重量。
4基本要求
使用模式
楼道升降机的设计应考虑其可能的使用额率。防止危险
应采取保护措施，以使下列各种风险降至最低程度：a)
剪切、挤压、卡阻或擦伤；
缠绕；
跌落和纤倒；
撞击和碰撞；
触电；
因使用楼道升降机而引起的火灾。3通用设计原则
零部件应有可靠的机械和电气结构。所用材料无明显的缺陷，并应由足够的强度和良好质量的材料制成。无论是否有磨损，都应确保维持本标准所规定的尺寸。应考虑防腐蚀要求。应减小传递到周围墙壁和其他支持结构的噪声和振动。所用的材料不应含石棉。
4.4针对安装的设计指南
设计中应考虑到安装或使用人员的特殊需求。5维护、修理和检查的可接近性
楼道升降机的设计、制造和安装应使需定期检查、试验、维护或修理的零部件易于接近。4.6
防火性能
构成楼道升降机的材料不应是易燃的。在火灾情况下，这些材料的毒性和它们可能产生的大量气体和烟雾都不应造成危险。
塑料部件和电气配线的绝缘材料应是阻燃型和自熄型的。6
