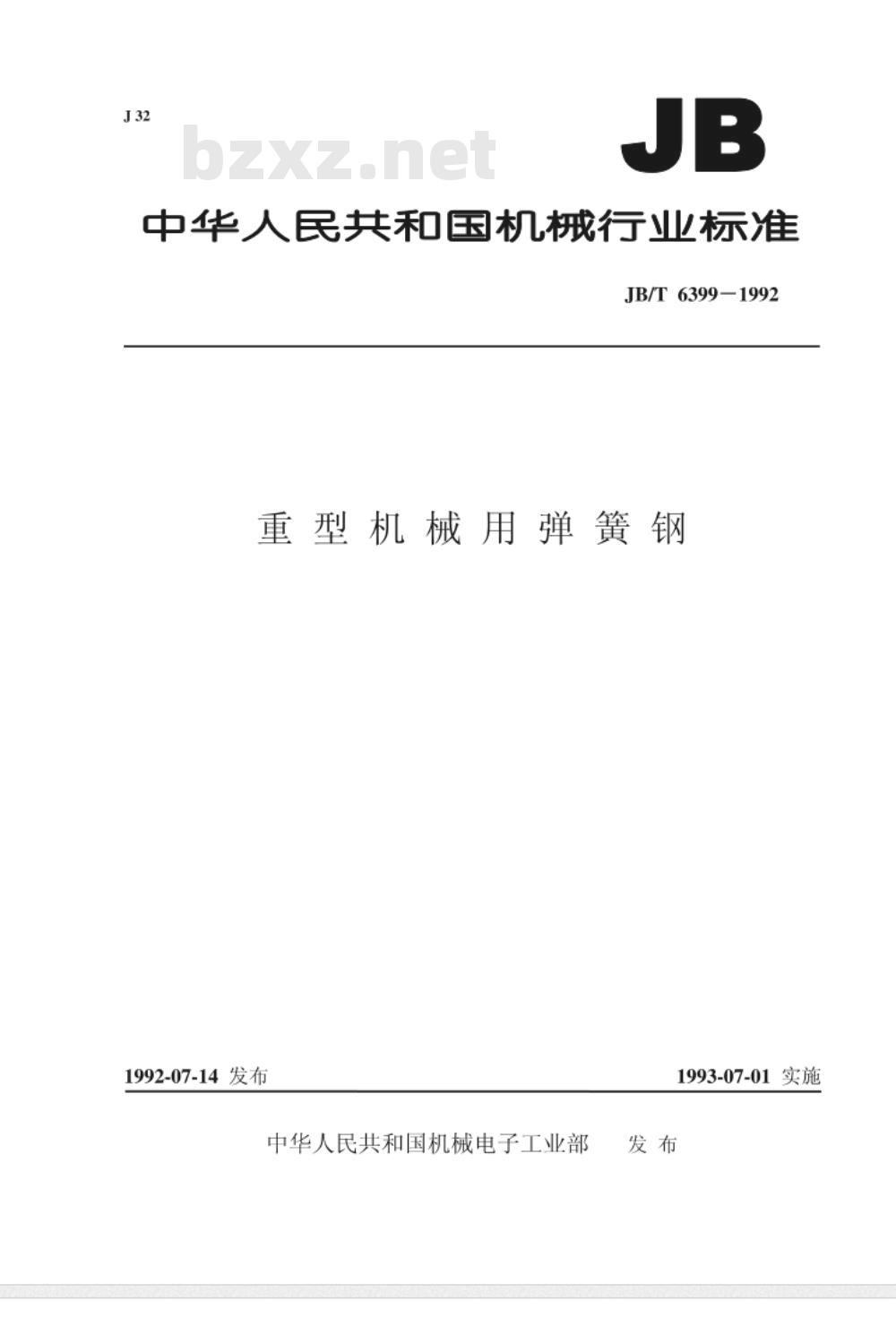

【机械行业标准(JB)】 重型机械用弹簧钢

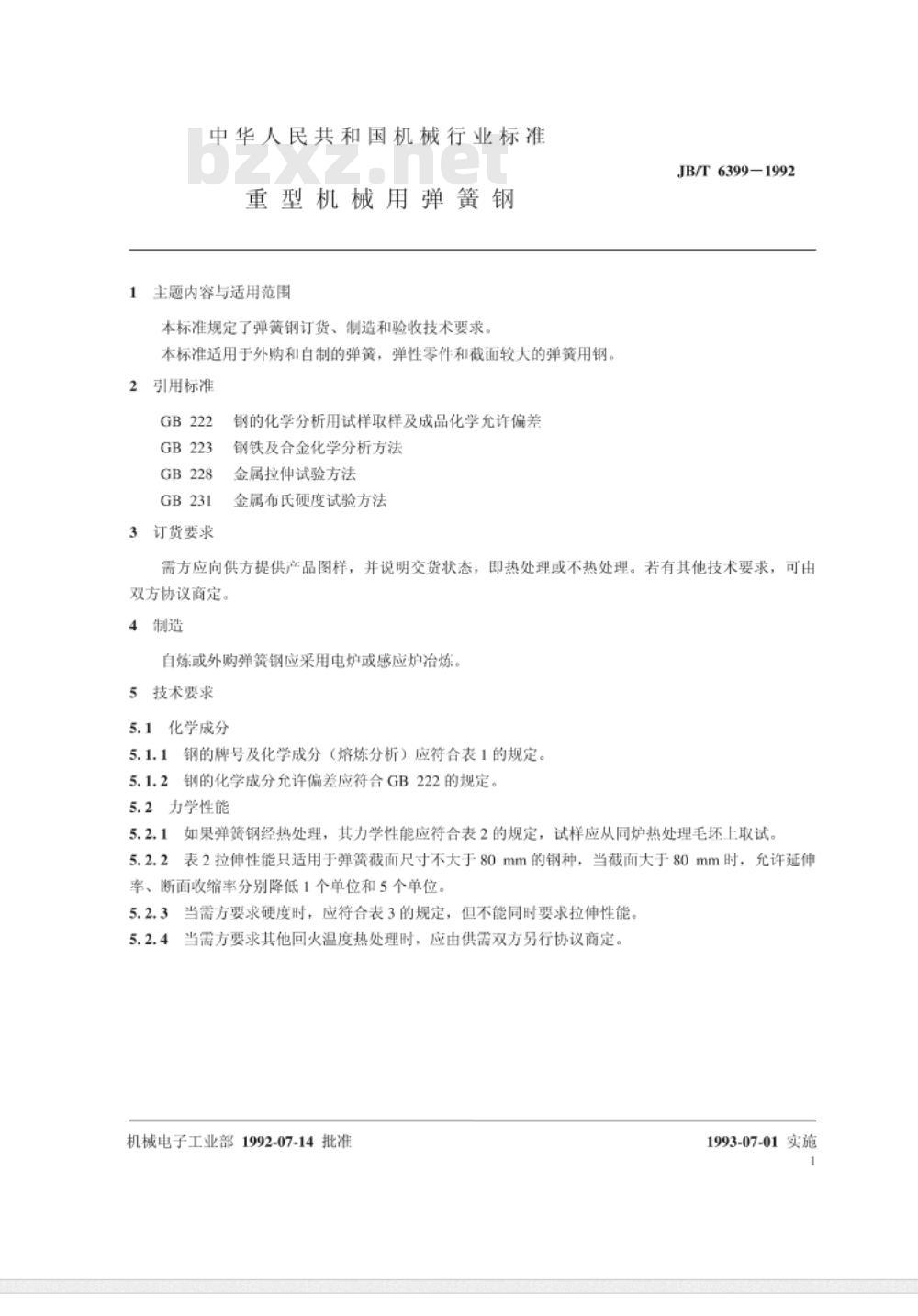

中华人民共和国机械行业标准 重型机械用弹簧钢 1 范围 本标准规定了弹簧钢的订货、制造和验收技术要求。适用于外购和自制的弹簧、弹性零件和截面较大的弹簧用钢。 2 规范性引用文件 本标准引用了以下文件： GB 222 钢铁及合金化学分析方法 GB 223 金属拉伸试验方法 GB 228 金属布氏硬度试验方法 GB 231 金属夏比（U型缺口）冲击试验方法 3 订货要求 3.1 需方应向供方提供产品图样，并说明交货状态，即热处理或不热处理。若有其他技术要求，可由双方协议商定。 4 制造 自炼或外购弹簧钢应采用电炉或感应炉冶炼。 5 技术要求 5.1 化学成分 5.1.1 钢的牌号及化学成分（熔炼分析）应符合表1的规定。 5.1.2 钢的化学成分允许偏差应符合GB 222的规定。 5.2 力学性能 5.2.1 如果弹簧钢经热处理，其力学性能应符合表2的规定，试样应从同炉热处理毛坯上取样。 5.2.2 表2拉伸性能只适用于弹簧截面尺寸不大于80mm的钢种，当截面大于80mm时，允许延伸率、断面收缩率分别降低1个单位和5个单位。当需方要求硬度时，应符合表3的规定，但不能同时要求拉伸性能。 5.2.3 当需方要求其他回火温度热处理时，应由供需双方另行协议商定。 表1 弹簧钢的化学成分 | 钢号 | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | | ---------- | ------- | -------- | -------- | ------- | ------- | ------ | ------ | | 65 | 0.62~0.70 | 0.17~0.37 | 0.50~0.80 | 0.035 | 0.035 | ≤0.25 | 0.25 | | 70 | 0.62~0.70 | 0.17~0.37 | 0.50~0.80 | 0.035 | 0.035 | ≤0.25 | 0.25 | | 65Mn | 0.62~0.70 | 0.17~0.37 | 0.90~1.20 | 0.035 | 0.035 | ≤0.25 | 0.25 | | 60Si2Mn | 0.56~0.64 | 1.50~2.00 | 0.60~0.90 | 0.035 | 0.030 | ≤0.35 | 0.35 | | 60Si2MnA | 0.56~0.64 | 1.60~2.00 | 0.60~0.90 | 0.030 | 0.030 | ≤0.35 | 0.35 | | 60Si2CrA | 0.56~0.64 | 1.40~1.80 | 0.40~0.70 | 0.030 | 0.030 | ≤0.35 | 0.35 | | 60Si2CrVA | 0.56~0.64 | 1.40~1.80 | 0.40~0.70 | 0.030 | 0.030 | ≤0.35 | 0.35 | | 50CrVA | 0.46~0.54 | 0.17~0.37 | 0.50~0.80 | 0.030 | 0.030 | ≤0.35 | 0.35 | 表2 弹簧钢的力学性能 | 钢号 | 浮火温度 (℃) | 回火温度 (℃) | 拉伸强度 (MPa) | 延伸率 (%) | 断面收缩率 (%) | | -------- | ------------ | ------------ | -------------- | ---------- | -------------- | | 65 | 840 (油冷) | 500 | ≥980 | ≥6 | ≥35 | | 70 | 830 (油冷) | 480 | ≥1029 | ≥6 | ≥30 | | 65Mn | 830 (油冷) | 540 | ≥980 | ≥10 | ≥30 | | 60Si2Mn | 870 (油冷) | 480 | ≥1274 | ≥10 | ≥30 | | 60Si2MnA | 870 (油冷) | 440 | ≥1372 | ≥10 | ≥25 | | 60Si2CrA | 870 (油冷) | 420 | ≥1568 | ≥20 | ≥20 | | 60Si2CrVA| 850 (油冷) | 410 | ≥1704 | ≥20 | ≥20 | | 50CrVA | 850 (油冷) | 500 | ≥1127 | ≥20 | ≥20 | 表3 弹簧钢的硬度 | 钢号 | 交货状态 | 硬度 (HB) | | -------- | -------- | --------- | | 65 | 不热处理 | 285 | | 70 | 不热处理 | 302 | | 65Mn | 热处理 | 302 | | 60Si2Mn | 热处理 | 321 | | 60Si2MnA | 热处理 | 321 | | 60Si2CrA | 热处理 | 321 | | 60Si2CrVA| 热处理 | 321 | | 50CrVA | 热处理 | 321 | 5.3 外观与缺陷清除 弹簧钢不允许有裂纹、折叠、缩孔等影响表面质量的缺陷，尺寸应符合订货图样要求。 6 验收 6.1 弹簧钢的验收应根据本标准的技术要求进行，并符合化学成分、力学性能等要求。 6.2 当试验结果不符合要求时，允许复试并取双倍试样。复试不合格可以重新热处理，并重新取样试验，重新热处理次数不超过3次，回火次数不限。
