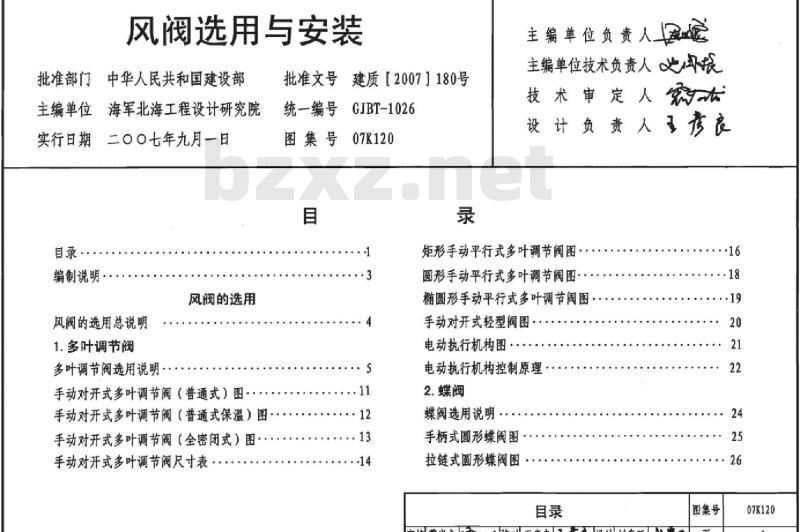

风阀选用与安装
批准部门中华人民共和国建设部主编单位海军北海工程设计研究院实行日期二00七年九月一日
目录·
编制说明·
风阀的选用
风阀的选用总说明
1.多叶调节阀
多叶调节阀选用说明
手动对开式多叶调节阔（普通式）图·手动对开式多叶调节阀（普通式保温）图：手动对开式多叶调节阀（全密闭式）图：手动对开式多叶调节阀尺寸表··批准文号
建质【2007】180号
统一编号
GJBT-1026
07K120
图集号
主编单位负责人
主编单位技术负责人闯
技术审定人
设计负责人主彦良
矩形手动平行式多叶调节阀图
圆形手动平行式多叶调节阀图
椭圆形手动平行式多叶调节阀图.手动对开式轻型阀图··
电动执行机构图·.
电动执行机构控制原理··
蝶阀选用说明
手柄式圆形蝶阀图·
拉链式圆形蝶阀图
审核霍尚龙校对王彦良修在设计刘贵廷机足-16
图集号
07K120
拉链式圆形保温蝶阀图
手柄式方形蝶阀图
拉链式方形蝶阀图··
拉链式方形保温蝶阀图·
手柄式矩形蝶阀图···.
拉链式矩形蝶阀图··
拉链式矩形保温蝶阀图·.
3.定风量阀
定风量阅选用说明，
矩形定风量阀图··
圆形定风量阀图·
4.止回阀
止回阀选用说明··
圆形（水平安装）止回阀图··圆形（垂直安装）止回阅图··方形（水平安装）止回阀图··方形（垂直安装）止回阀图·
矩形（水平安装）止回阀图·
矩形（垂直安装）止回阀图·.
5.三通调节阀
··34
··43
手动矩形风管三通调节阀选用说明：手柄式矩形风管三通调节阁图
拉杆式矩形风管三通调节阀图..6.密闭式斜插板阀
密闭式斜插板阀选用说明·
密闭式斜插板阀图·
7.余压阀
余压阀选用说明
重锤式余压阀图·.
自垂式余压阀图：

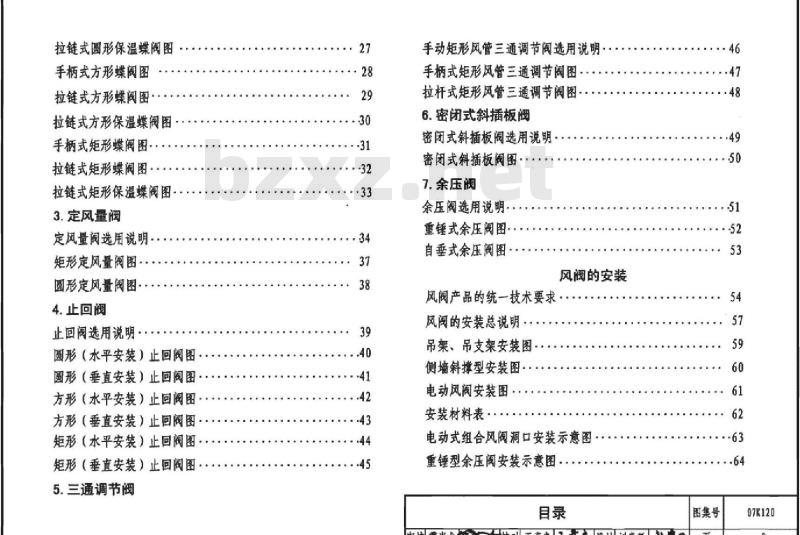

风阀的安装
风阀产品的统一技术要求
风阀的安装总说明··
吊架、吊支架安装图．··．
侧墙斜撑型安装图·
电动风阀安装图·.
安装材料表··
电动式组合风阀洞口安装示意图重锤型余压阀安装示意图..
审核尚龙浓校对王彦良修设计刘贵廷丸足46
图集号
07K120
1.编制依据

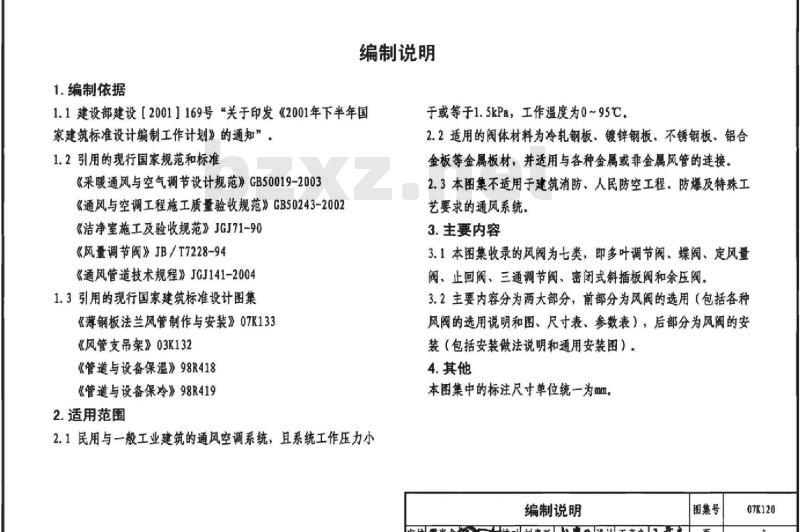

编制说明
1.1建设部建设【2001】169号“关于印发收2001年下半年国家建筑标准设计编制工作计划》的通知”：1.2引用的现行国家规范和标准
《采暖通风与空气调节设计规范》GB50019-2003《通风与空调工程施工质量验收规范》GB50243-2002《洁净室施工及验收规范》JGJ71-90《风量调节阀》JB/T7228-94
《通风管道技术规程》JGJ141-20041.3引用的现行国家建筑标准设计图集《薄钢板法兰风管制作与安装》07K133《风管支吊架》03K132
《管道与设备保温》98R418
《管道与设备保冷》98R419
2.适用范围
2.1民用与一般工业建筑的通风空调系统，且系统工作压力小于或等于1.5kPa，工作温度为0~95C，2.2适用的阔体材料为冷轧钢板，镀锌钢板，不锈钢板，铝合金板等金属板材，并适用与各种金属或非金属风管的连接，2.3本图集不适用于建筑消防、人民防空工程、防爆及特殊工艺要求的通风系统，
3.主要内容
3.1本图集收录的风阀为七类，即多叶调节阀、蝶阀、定风量阀，止回阀，三通调节阀、密闭式斜插板阀和余压阀。3.2主要内容分为两大部分，前部分为风阀的选用（包括各种风阅的选用说明和图，尺寸表，参数表），后部分为风阔的安装（包括安装做法说明和通用安装图）：4.其他
本图集中的标注尺寸单位统一为mm。编制说明
审核霍尚龙俊本校对刘贵延丸设计王彦良产店图集号
07K120

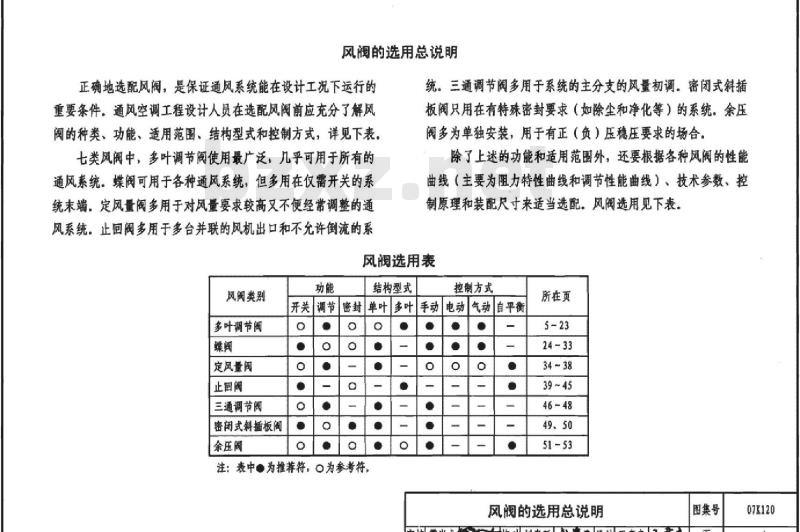

风阀的选用总说明
正确地选配风阀，是保证通风系统能在设计工况下运行的重要条件，通风空调工程设计人员在选配风阀前应充分了解风阅的种类，功能、适用范围、结构型式和控制方式，详见下表。七类风阔中，多叶调节阀使用最广泛，几乎可用于所有的通风素统。蝶阀可用于各种通风系统，但多用在仅需开关的系统末端。定风量阀多用于对风量要求较高又不便经常调整的通风系统。止回阅多用于多台并联的风机出口和不允许倒流的系统。三通调节多用于系统的主分支的风量初调，密闭式斜插板阀只用在有特殊密封要求（如除尘和净化等）的系统，余压阀多为单独安装，用于有正（负）压稳压要求的场合。除了上述的功能和适用范围外，还要根据各种风阀的性能曲线（主要为阻力特性曲线和调节性能曲线），技术参数，控制原理和装配尺寸来适当选配，风阀选用见下表风阀选用表
风阔类别
多叶调节阁
定风量阀
止回阀
三通调节阁
窑闭式斜插板阀
余压阀
结构型式
注：表中●为推荐符，○为参考特控制方式
自平衡
所在页
风阀的选用总说明
审核霍尚龙悦校对刘贵延设计王彦良考图集号
07K120

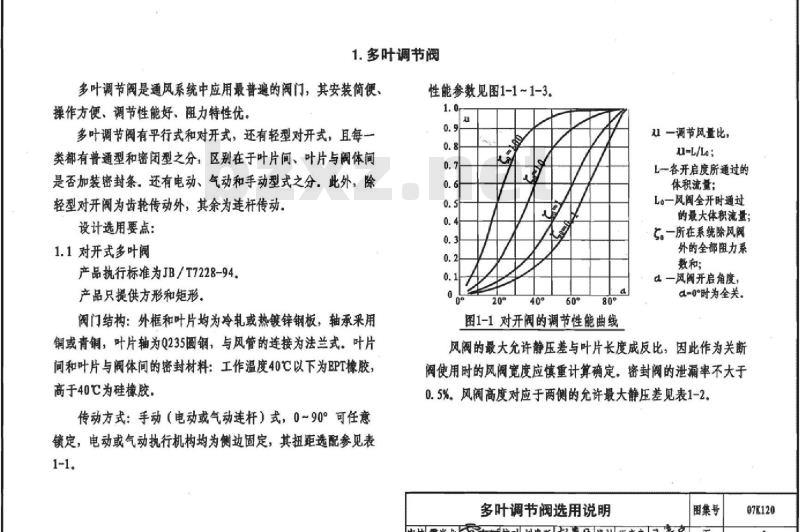

1.多叶调节阀
多叶调节阀是通风系统中应用最普遍的阅门，其安装简便操作方便、调节性能好、阻力特性优，多叶调节阅有平行式和对开式，还有轻型对开式，且每一类都有普通型和密闭型之分，区别在于叶片间、叶片与阀体间是否加装密封条。还有电动、气动和手动型式之分。此外，除轻型对开阀为齿轮传动外，其余为连杆传动设计选用要点：
1.1对开式多叶阀
产品执行标准为JB/T7228-94
产品只提供方形和矩形。
阀门结构：外框和叶片均为冷轧或热镀锌钢板，轴承采用铜或青铜，叶片轴为0235圆钢，与风管的连接为法兰式，叶片间和叶片与阀体间的密封材料：工作温度40C以下为EPT橡胶高于40℃为硅橡胶。
传动方式：手动（电动或气动连杆）式，0一90°可任意锁定，电动或气动执行机构均为侧边固定，其扭距选配参见表1-1.
性能参数见图1-1~1-3。
图1-1对开阀的调节性能曲线
u一调节风量比，
u=L/Lo;
L一各开启度所通过的
体积流量：
La—风阔全开时通过
的最大体积流量；
C。一所在系统除风阀
外的全部阻力系
数和；
d一风阔开启角度
d=0°时为全关，
风阀的最大允许静压差与叶片长度成反比，因此作为关断阀使用时的风阀宽度应慎重计算确定。密封阀的泄漏率不大于0.5%。风阀高度对应于两侧的允许最大静压差见表1-2。多叶调节阀选用说明
审核霍尚龙校对刘贵建是设计王彦良意图集号
07K120
表1-1风阀在不同尺度下的充许最大驱动扭矩风阀高日
≤500
500-750
750-1000
1000~1250
与风阀宽度B（mm）对应的量大扭矩（N㎡）B≤5005001250-150g
1500-1800
1800-2000≤15.0
表1-2风阀高度对应于两侧的允许最大静压差风国商H（mm）
500750100012501500H≤1800
静压差(Pa)
204060080-d
图1-2对开阁开启时的阻力系数图d=0°时为全关
多叶调节阀选用说明
申核霍尚龙大衣校对刘贵廷内洗园设计王彦良房店图集号
07K120
80010001200140016001800
200400600
风阀宽度（mm）
图1-3对开阁宽与团后静压关系图1-单层叶片厚8=1.0mm
2-单层叶片厚6=1.20m
1.2平行式多叶阀
产品的执行标准为JB/T7228-94。产品有方形，矩形，圆形和精圆形阀门结构：外框和叶片采用冷轧或热镀锌钢板，轴承采用青铜，可耐300C高温，叶片轴为Φ12的304不锈钢，与风管的连接方式有法兰式和套简式两种。叶片的叶尖密封材料为硅树脂，叶片与框体之间的填缝材料为304不锈钢。规格尺寸：矩形最小为100×100，最大为1200×1800，并可各种尺寸组合。圆形和精圆形最小为D100，最大为D1150与金属风管连接多采用角钢或薄钢板法兰式，与非金属风管连接多采用套简式。
传动方式可选用手动，电动或气动，均为侧边控制（手柄或电、气动执行机构）：
扭矩计算式：M1--:P·A；M2=20A100
式中A-阀截面积（m2）；
a一修正系数（见第8页图1-5）；aPt-压降（Pa）：
M1-最大扭矩（N-m）；
M2-最小扭矩(N-m)。
注：上式摘自厂家样本，仅供参考平行多叶阀的性能参数见图1-4~图1-6和附表1-3。多叶调节阀选用说明
图集号
审核霍尚龙校对刘贵廷办足设计王彦良形花07K120
（a）王
流速（m/s)
图1-4平行阅全开时压降图
图1-5平行阅扭矩修正系数曲线
阻力系数
图1-1
平行式
对开式
30°40°
图1-6平行阀调节性能曲线
L/L为实际风量与阅门全开时风量的比值表1-3压差修正系数表
安装方式
进风口
排风口
固定风口
叶片动作方式
对开式
平行式
对开式
平行式
对开式
平行式
修正系数
注：修正系数以d-0（全开）时为基准多叶调节阀选用说明
图集号
申核霍尚龙校对刘贵廷贝光健设计王彦良王离瓦页
07K120
1.3对开式轻型多叶阀：
产品的执行标准为JB/T7228-94。产品只提供方形和矩形，
阀门结构：叶片和框体均为铝合金。叶片断面横截面为菱形，轴为铸钢或304不锈钢，轴承为青铜，齿轮为工程塑料叶尖之间、叶片与框体间的密封材料为特殊塑料，耐温70℃规格尺寸最小为200mm×100mm，最大为1000mm×1000mm，250mm以内为单叶片，250mm以上为多叶片，阀厚为120mm，阀高大于800mm时传动分为两组，
轻型对开阀的技术性能与对开多叶阀类似，但阻力特性不同，传动力矩不同。
Mi--&.APtA
扭矩计算式：
式中Mr-最大扭矩(N-m);
M-最小扭矩(N-m);
n-叶片数；
M2=n-0.612
a-压差修正系数；
A-阀截面积（m2）：
Pt-压降（Pa）。
注：上式摘自厂家样本，仅供参考。轻型阀的性能参数见图1-7和图1-8，压差修正见表1-4。40000
图1-7轻型阀阅的阻力系数曲线
1-平行式；2-对开式；
d=0°时为全开
号2000
降1800
电1600
1000 12001400
阀宽（mm）
图1-8轻型阀关阅时最大充许压力1-标准配置：2-带黄铜轴承；
3-带黄铜轴承且加固
表1-4压差修正系数
安装方式
做送风口
做排风口
固定风口
叶片动
作方式
对开式
平行式
对开式
平行式
对开式
平行式
注：修正系数以d=0°
修正系数a
（全开）时为基准
多叶调节阀选用说明
审核霍尚龙悦木校对刘贵廷设计王彦良荐友709
图集号
07K120
1.4选配多叶式调节风阅的一般原购：1.4.1当阅门所要调节的管段阻力大，而阀门要消耗的阻力小时宜选用对开式，反之则应选用平行式1.4.2对开式的起始调节性能优于平行式，1.4.3般做开关用的风阅宜选用平行式1.4.4当安装在两个系统的混合处时，宜选用相同特性的调节周，且宜为对开式
1.4.5调节精度要求较高的手动风周应选用齿轮传动的对开式阁。
1.4.6对气流噪声有产格要求的系统宜选配平行式阀1.4.7选配风阀必须注意工作温度和工作压差的校核1.4.8安装于支管末端或与风口配装的调节阀宜选用齿轮传动的轻型多叶调节阁。
1.5电动式多叶调节阁：
淘体如前所迷的对开式，平行式和轻型阀均可配置成电动阀门，只是侧边加装了电动执行机构。电动执行器的品牌较多，本图集仅以DKJ系列为例，简介如下：1.5.1其型号标示意义（供参考）：DKJ口口口口
附加功能代号
产品代号
输出力矩代号
0-6(8)Nm
1-10Nm
3-25(32)N-m
4-40Nm
1.5.2性能特点：
控制方式代号
K-开关信号M-模拟信号
电源电压代号
1-AC220V2-AC/DC24Y3-AC110VbZxz.net
①采用全封闭结构，安全可靠，可双面安装，引出线接线方便，万能联轴的连接更牢固。2为智能电子式角行程执行机构，可0一90°全行程保护停转时电机断电：不发热，到达机械终点位置时，电机自动停转，无需行程开关，内附的微动开关仅用作无源接点反馈3运行角度可分级调节（以5°为单位）：①可直接输入标准信号，同时反馈标准信号，可作为位置显示或用作其他控制。
5电动，手动操作键可方便进行电动或手动工作切换@重量轻，体积小，功耗低，无噪声。1.6气动式多叶调节阀：
气动风阀除了前述阀体外，气动执行机构本图集未收编：如需使用，请点击Yibiao.com网站进行查询。多叶调节阀选用说明
审核霍尚龙校对刘贵延是设王彦良青瓦图集号
077120
侧盖板
A向视图
从动轴
主动轴
从动轴
主动轴
注：1.此图适用于风阅使用在灰尘较多的场合下，因其四周有左右侧盖板和上下侧盖板，可使联杆等传动件封闭在框架内以免灰生杂物粘结在其上。
2.一般场合则可不加上下和侧边盖板，3.尺寸表见本图集第14、15页，下盖板
正视图
手动对开式多叶调节阀（普通式）图审核霍尚龙悦校对张雪峰强至设计王彦良瓦图集号
上盖板
07E120
侧盖板
A向视图
从动轴
主动轴
从动轴
主动轴
注：1.保温阀是根据普通式（或窑闭式）且有盖板的风阀改装而成即将其上下盖板和侧盖板保留不变，仅将其开关侧盖板换以保温阅盖板，然后在此阀的四周包扎保温材料即成，2.将操作手朽的主动违杆轴加长，加长长度与保温厚度相适应，3.尺寸表见本图集第14，15页。左侧盖板
此处保温层由施工时包扎
正视图
上盖板
右侧盖板
下盖板
手动对开式多叶调节阀（普通式保温）图审核霍尚龙悦校对张雪峰张更味设计王彦良考图集号
07K120
