【其他行业标准】 除尘设备选用与安装(新编)

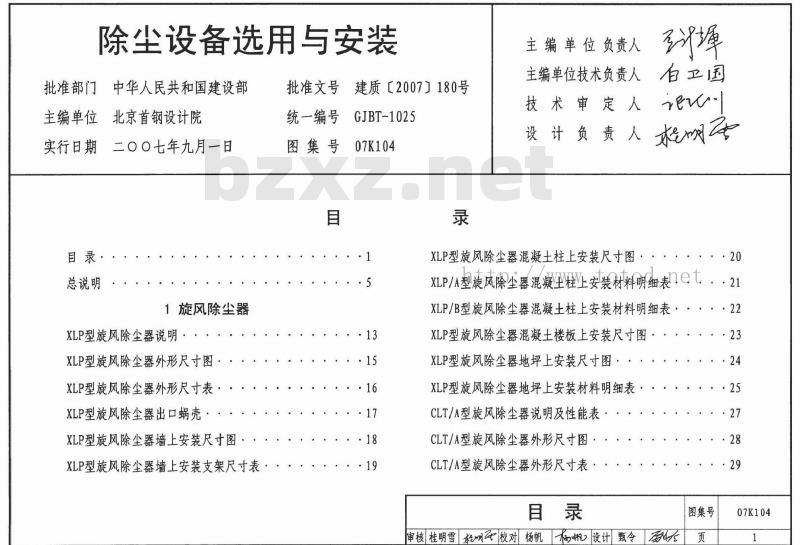

除尘设备选用与安装
批准部门中华人民共和国建设部主编单位北京首钢设计院
实行日期二〇〇七年九月一日
目录·
总说明
1旋风除尘器
XLP型旋风除尘器说明·
XLP型旋风除尘器外形尺寸图：
XLP型旋风除尘器外形尺寸表·
XLP型旋风除尘器出口蜗壳·
XLP型旋风除尘器墙上安装尺寸图：XLP型旋风除尘器墙上安装支架尺寸表·批准文号
建质【2007】180号
统一编号
GJBT-1025
07K104
图集号
主编单位负责人
主编单位技术负责人白卫国
技术审定人
设计负责人
XLP型旋风除尘器混凝十柱上安装尺寸图20
XLP/A型旋风除尘器混凝尘程上安装材料明细表net.21
XLP/B型旋风除尘器混凝土柱上安装材料明细表·XLP型旋风除尘器混凝土楼板上安装尺寸图·XLP型旋风除尘器地坪上安装尺寸图·XLP型旋风除尘器地坪上安装材料明细表·CLT/A型旋风除尘器说明及性能表：CLT/A型旋风除尘器外形尺寸图·CLT/A型旋风除尘器外形尺寸表
审核桂明雪明校对杨帆南帆设计甄令人图集号
07K104

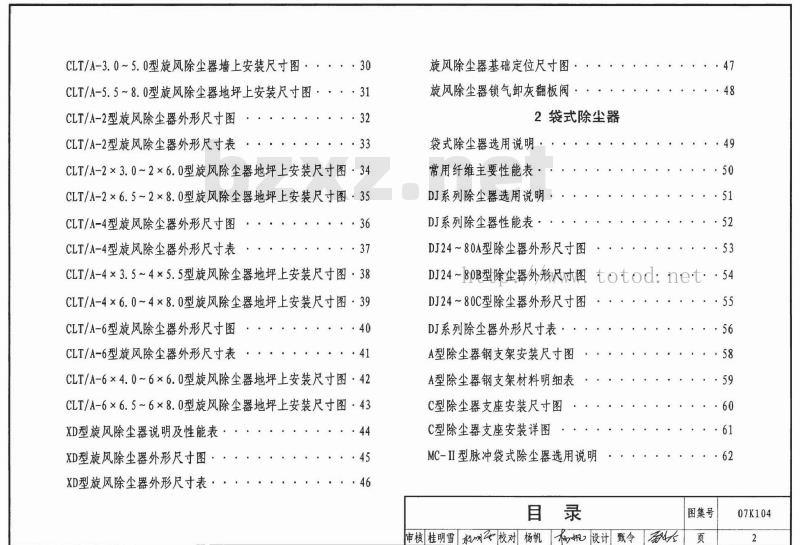

CLT/A-3.0～5.0型旋风除尘器墙上安装尺寸图：30
CLT/A-5.5~8.0型旋风除尘器地坪上安装尺寸图····31CLT/A-2型旋风除尘器外形尺寸图，CLT/A-2型旋风除尘器外形尺寸表，32
CLT/A-2×3.0~2×6.0型旋风除尘器地坪上安装尺寸图·34CLT/A-2×6.5~2×8.0型旋风除尘器地坪上安装尺寸图·35CLT/A-4型旋风除尘器外形尺寸图，CLT/A-4型旋风除尘器外形尺寸表·36
CLT/A-4×3.5~4×5.5型旋风除尘器地坪上安装尺寸图·38CLT/A-4×6.0~4×8.0型旋风除尘器地坪上安装尺寸图，39CLT/A-6型旋风除尘器外形尺寸图·CLT/A-6型旋风除尘器外形尺寸表，40
CLT/A-6×4.0~6×6.0型旋风除尘器地坪上安装尺寸图·42CLT/A-6×6.5~6×8.0型旋风除尘器地坪上安装尺寸图·43XD型旋风除尘器说明及性能表·XD型旋风除尘器外形尺寸图·
XD型旋风除尘器外形尺寸表，
旋风除尘器基础定位尺寸图：
旋风除尘器锁气卸灰翻板阀·
2袋式除尘器
袋式除尘器选用说明，
常用纤维主要性能表·
DJ系列除尘器选用说明·
DJ系列除尘器性能表·
DJ24~80A型除尘器外形尺寸图wwW.bzxz.Net
DJ24~80B型除尘器外形尺寸图totod：net：：54DJ24~80C型除尘器外形尺寸图
DJ系列除尘器外形尺寸表·
A型除尘器钢支架安装尺寸图
A型除尘器钢支架材料明细表
C型除尘器支座安装尺寸图
C型除尘器支座安装详图
MC-II型脉冲袋式除尘器选用说明目录
审核桂明雪起网公校对杨帆构枫设计甄令55
··60
图集号
07K104

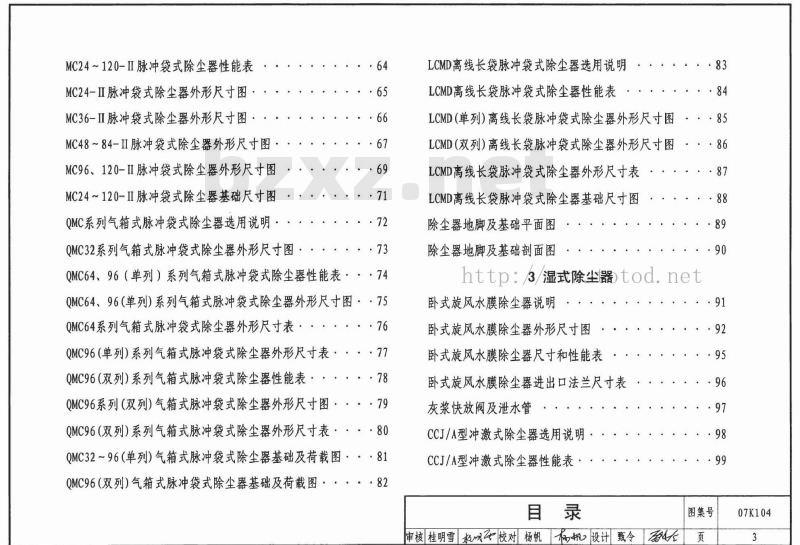

MC24~120-IⅡI脉冲袋式除尘器性能表MC24-II脉冲袋式除尘器外形尺寸图：MC36-IⅡI脉冲袋式除尘器外形尺寸图：MC48~84-II脉冲袋式除尘器外形尺寸图：MC96、120-IⅡI脉冲袋式除尘器外形尺寸图：MC24~120-I脉冲袋式除尘器基础尺寸图QMC系列气箱式脉冲袋式除尘器选用说明·QMC32系列气箱式脉冲袋式除尘器外形尺寸图：·64
QMC64、96（单列）系列气箱式脉冲袋式除尘器性能表···74QMC64、96（单列)系列气箱式脉冲袋式除尘器外形尺寸图··75QMC64系列气箱式脉冲袋式除尘器外形尺寸表：76
QMC96（单列)系列气箱式脉冲袋式除尘器外形尺寸表····77QMC96（双列）系列气箱式脉冲袋式除尘器性能表··.78
QMC96系列（双列）气箱式脉冲袋式除尘器外形尺寸图·，·，79QMC96（双列）系列气箱式脉冲袋式除尘器外形尺寸表····80QMC32~96（单列）气箱式脉冲袋式除尘器基础及荷载图···81QMC96（双列）气箱式脉冲袋式除尘器基础及荷载图·82
LCMD离线长袋脉冲袋式除尘器选用说明·LCMD离线长袋脉冲袋式除尘器性能表·83
LCMD（单列）离线长袋脉冲袋式除尘器外形尺寸图···85LCMD（双列）离线长袋脉冲袋式除尘器外形尺寸图··86LCMD离线长袋脉冲袋式除尘器外形尺寸表：LCMD离线长袋脉冲袋式除尘器基础尺寸图：除尘器地脚及基础平面图：
除尘器地脚及基础剖面图
http:3/湿式除尘器tod.net
卧式旋风水膜除尘器说明
卧式旋风水膜除尘器外形尺寸图卧式旋风水膜除尘器尺寸和性能表卧式旋风水膜除尘器进出口法兰尺寸表灰浆快放阀及泄水管·
CCJ/A型冲激式除尘器选用说明．CCJ/A型冲激式除尘器性能表·
审核桂明雪加公校对杨帆高机设计甄令人.91
图集号
07K104

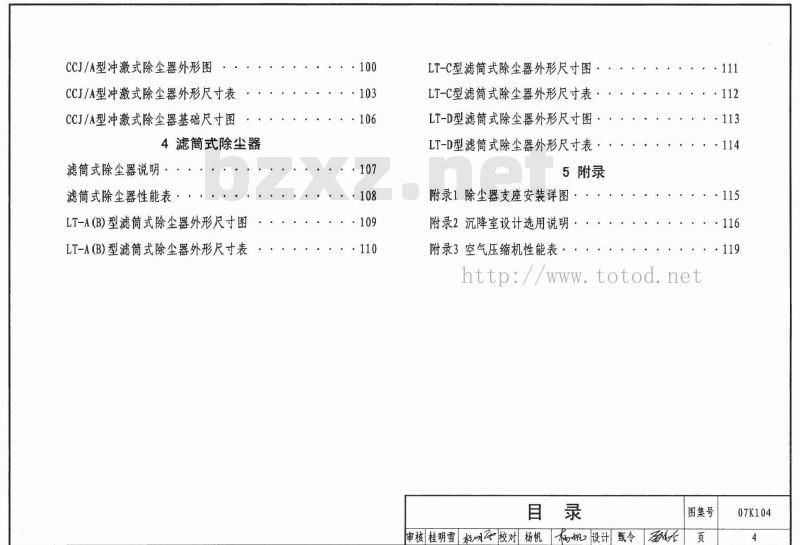

CCJ/A型冲激式除尘器外形图
CCJ/A型冲激式除尘器外形尺寸表CCJ/A型冲激式除尘器基础尺寸图4滤筒式除尘器
滤筒式除尘器说明：
滤筒式除尘器性能表·
LT-A(B)型滤筒式除尘器外形尺寸图LT-A (B)型滤筒式除尘器外形尺寸表.100
LT-C型滤筒式除尘器外形尺寸图·LT-C型滤筒式除尘器外形尺寸表·LT-D型滤筒式除尘器外形尺寸图·LT-D型滤筒式除尘器外形尺寸表·5附录
附录1除尘器支座安装详图·
附录2沉降室设计选用说明·
附录3空气压缩机性能表·
http://totod.net
审核桂明雪|飞校对杨帆构啦设计甄令·111
图集号
07K104

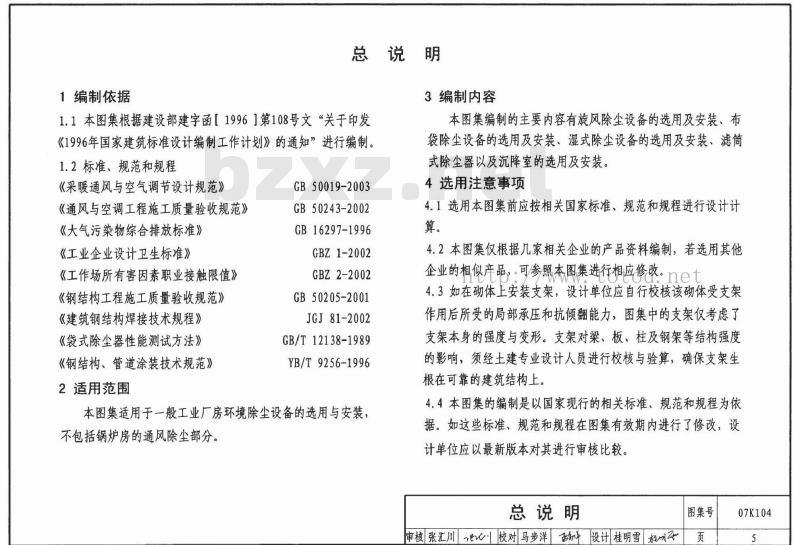

1编制依据
总说明
3编制内容
1.1本图集根据建设部建字函【19961第108号文“关于印发《1996年国家建筑标准设计编制工作计划》的通知”进行编制。1.2标准、规范和规程
《采暖通风与空气调节设计规范》《通风与空调工程施工质量验收规范》《大气污染物综合排放标准》
《工业企业设计卫生标准》
《工作场所有害因素职业接触限值》《钢结构工程施工质量验收规范》《建筑钢结构焊接技术规程》
《袋式除尘器性能测试方法》
《钢结构、管道涂装技术规范》2适用范围
GB50019-2003
GB50243-2002
GB 16297-1996
GBZ1-2002
GBZ2-2002
GB50205-2001
JGJ 81-2002
GB/T12138-1989
YB/T9256-1996
本图集适用于一般工业厂房环境除尘设备的选用与安装不包括锅炉房的通风除尘部分。本图集编制的主要内容有旋风除尘设备的选用及安装、布袋除尘设备的选用及安装、湿式除尘设备的选用及安装、滤筒式除尘器以及沉降室的选用及安装4选用注意事项
4.1选用本图集前应按相关国家标准、规范和规程进行设计计算。
4.2本图集仅根据几家相关企业的产品资料编制，若选用其他企业的相似产品，·可参照本图集进行相应修改·net4.3如在砌体上安装支架，设计单位应自行校核该砌体受支架作用后所受的局部承压和抗倾翻能力，图集中的支架仅考虑了支架本身的强度与变形。支架对、板、柱及钢架等结构强度的影响，须经土建专业设计人员进行校核与验算，确保支架生根在可靠的建筑结构上。
4.4本图集的编制是以国家现行的相关标准、规范和规程为依据。如这些标准、规范和规程在图集有效期内进行了修改，设计单位应以最新版本对其进行审核比较。总说明
审核张汇川心校对马步洋设计桂明雪网图集号
07K104
5选用说明
除尘设备的选用包括在满足工程技术要求的前提下除尘设备类型的确定和容量的选择两部分。5.1选型要点
5.1.1了解粉尘或含尘气体的种类及特性（化学成分、密度，粒径分布、亲水性、粘结性、磨损性及爆炸性等），确定除尘设备的相关参数（处理风量、压力、温度、湿度等）。常用除尘器适用范围见表1：部分含尘空气的参考数据见表2及表3。5.1.2经除尘设备处理后的气体其排放浓度必须小于等于国家或当地的气体排放标准。工作场所空气中粉尘允许浓度及大气污染物排放标准见表5及表6。
5.1.3了解除尘设备的压力损失及除尘效率。5.1.4了解粉尘的回收价值及回收利用形式，5.1.5了解除尘设备的初投资、运行费、使用寿命、布置场地及外部水、电、气等条件。
5.1.6了解除尘设备维护管理的简繁程度。5.1.7综合以上各项并结合生产工艺特点，经技术经济分析比较后，最终确定除尘设备的具体形式及规模。除尘系统的性能特点、适用范围和优缺点等见表45.1.8当净化有爆炸危险的粉尘时，应按相关行业标准、规范或规程设计。
5.2选型计算
5.2.1处理风量计算。除尘设备处理风量等于粉尘或气体通过除尘设备的含尘气体量。计算公式：Q=(1+K)Qs
式中Q—一工作状态下除尘设备的含尘气体量（m2/h)；(1)
Qs—-工作状态下系统需处理的含尘气体总量(m3/h);K一除尘器本体漏风系数，一般取值：旋风除尘器K≤0.03,袋式除尘器K≤0.05,湿式除尘器K≤httpos/totod.net
注：若生产工艺提供的气体量是标准状态下的气体量，计算时应换算成工作状态下的气体量。
5.2.2压力损失。压力损失与处理风量及风速有关，一般由厂家样本中给出。
5.2.3全效率计算。除尘器的全效率是指除尘器除下的粉尘量与进入除尘器的粉尘量的百分比。计算公式：_Q.Cr-Q.C2×100%
总说明
审核张汇川校对马步洋神设计桂明雪网女图集号
07K104
式中n——除尘效率(%);
Q——除尘器入口风量(m3/h);
Q2一一除尘器出口风量（m3/h);C,—除尘器入口浓度(mg/m3）;
Cz一一除尘器出口浓度（mg/m3）。一般指允许排放浓度。当2台除尘器串联时，计算公式如下：n=1-(1-n,)(1-nz)
式中n,———第一级除尘器的除尘效率（%）；nz——第二级除尘器的除尘效率（%）。5.3布置原则
5.3.1靠近除尘点较集中的地区。5.3.2便于引出管道，并使管道布置在技术经济上合理，5.3.3考虑设备的操作与检修。
5.3.4大型除尘设备一般布置在室外，小型的或有特殊要求的宜设在室内。具体要求如下
1）除尘设备的布置必须符合工艺流程，连接的管路应短直，且需便于安装、操作与管理。应留有适当的部件拆卸检修场地。大型设备宜设机修间和零部件仓库。2）两台以上的除尘设备，其突出部位间、主要操作通道间的距离必须满足设备运输及安装方面的要求。一般情况下，通道宽度可取1.5~2.0m
3）设备间非主要通道宽度可取0.8~1.5m4）除尘设备应设置检修用的起重吊环或吊钩；根据设备维护部件情况决定是否设起重机。5.4注意事项
5.4.1除尘器宜布置在系统的负压段；净化有爆炸危险粉尘的干式除尘器必须布置在系统的负压段上。5.4.2除尘器用于处理含有C0的烟气、有爆炸危险的粉尘、纤维及碎屑等时，应设置泄爆装置。otodnet
5.4.3用于净化有爆炸危险的粉尘、气体的除尘设备不得布置在经常有人停留的房间下面及周围。5.4.4当除尘器处理的含尘气体温度高于除尘器充许的工作温度时，应采取冷却措施，同时应防止结露。5.4.5当除尘器设在有腐蚀性气体环境中时，应考虑防腐措施5.4.6除尘器应根据处理气体的性质、露点温度的要求、安全防烫伤等情况做保温处理。
总说明
图集号
审核张汇川校对马步洋设计桂明雪衣页
07K104
5.4.7旋风除尘器
1）适用于净化密度大、粒径大于5μm的粉尘，不适用于净化粘结性强的粉尘。当用于处理高温高湿的含尘气体时，应防止结露。
2）性能相同的旋风除尘器不宜两级串联5.4.8袋式除尘器
1）一般情况下不适用于净化含有油雾、凝结水、粘结度大及含有火花的气体，否则要做特殊处理2）当用于净化含尘浓度大于8g/Nm的含尘气体时，宜增设预净化除尘器。
5.4.9湿式除尘器
1）不宜用于处理疏水性、水硬性的粉尘。2）不得用于处理遇水产生可燃或有爆炸危险的粉尘3）用在有冻结可能的场所时，应采取相应的防冻措施。5.5施工安装及运行调试
5.5.1除尘器安装前应按工程图纸进行检查验收。5.5.2整体组合式除尘设备的安装充许偏差见表7。分体组合式除尘设备的安装要求可参见设备生产厂家产品说明书。5.5.3现场组装的除尘器，其壳体应做漏风检测。在设计工作压力下，允许漏风率为5%（其中旋风除尘器为3%）。法兰连接时，密封垫应加在螺栓内部，密封垫材料厚度不小于5mm，宽度同法兰。密封垫材质根据具体工况确定。5.5.4袋式除尘器及辅助设备接地应可靠。5.5.5除尘设备本体各部的所有门、盖都应严格密封。5.5.6除尘器安装完毕后，应进行单机运转和空载试车，具体内容应由设备生产厂家和用户根据除尘设备的用途及其对性能的要求，与设计和施工单位协商决定。6其他
图集中未标注的长度单位均为mm。总说明
审核张汇川校对马步洋设计桂明雪超明图集号
07K104
除尘器种类
惯性除尘器
重力沉降室
除尘器
除尘器
脉冲清灰
冲激式除尘器
净化程度
粗净化
粗净化
中细净化
粗净化、
中细净化
处理风量
(m2/h）
<50000
<15000
<100000
按设计
按设计
常用除尘器种类、适用范围及性能适用范围
粉尘粒径
粉尘浓度
(g/Nm2)
设备阻力
(Pa）
400~1200
50~100
400~2000
800~2000
4002000
不同粒径除尘效率（%）
totbd.nelt
《除尘装置系统及设备设计选用手册》，化学工业出版社出版；仅供参考使用注：1．表中部分内容摘自《除尘工程设计手册》、2．旋风除尘设备适用于净化密度大、粒径大于5μm的粉尘。旋风除尘设备的除尘效率应根据实际粉尘的性质由计算确定3.袋式除尘设备适用于处理各种非纤维性的干粉尘。4.湿式除尘设备适用于净化粘结性粉尘；用于净化含有可燃成分的烟气时，可避免设备爆炸总说明
图集号
审核张汇川e心校对马步洋古设计桂明雪观公页
07K104
工艺设备名称
磨料分级筛
工具磨床
水泥磨
螺旋输送机
粉尘粒
粉尘类别
碳化硅
磨料、铁
锰铁合金
硅铁合金
电石(石灰、煤)
滑石粉
石英粉
粉尘类别
碳化硅
磨料、铁
锰铁合金
部分含尘空气的参考数据
含尘浓度（mg/Nm2）
850~1500
100~300
4000045000
650-850
900~1200
重量分散度（%）
工艺设备名称
喷砂室
部分含尘空气的参考数据
粉尘粒
粉尘类别
白陶土
粉煤灰水泥
石灰石粉
水泥生料
烟草灰
矿渣水泥
熟石灰粉
注：表2、表3中内容摘自《除尘装置系统及设备设计选用手册》，化学工业出版社出版粉尘类别
硅铁合金
电石(石灰、煤）
含尘浓度（mg/Nm2）
9500~11500
4000~6000
6000~10000
重量分散度（%）
总说明
审核张汇川校对马步洋
图集号
设计桂明雪公
07K104
系统特点
1.就地吸取、净化含尘气体；
2.布置紧凑，系统简单；
表4除尘系统形式及性能特点
适用场合
除尘设备直接放在除尘点上，只适用于排风量不大的单点除尘，3.净化达标后的空气可以直接放散在厂房内：4.操作及维护管理方便；
5.由于捕集的粉尘直接卸放到工艺设备上，增加了下道工序的扬尘量。1.可以充分利用空间位置：
2.系统管路较短、分支少，易于平衡：3.操作简便，运行比较可靠。
4.捕集的粉尘回收和处理比较困难1.处理能力大、连接的除尘点多；2.排尘量大，有利于粉尘统一处理和回收利用：3.管网较复杂，系统阻力平衡、运行调节较困难；4.占地面积大，初投资较高，运行费用高，要求维护管理水平高系统简单，投资和运行费用低，维护管理工作量较少。系统较复杂，投资和运行费用较高，维护管理工作量较大。1.除尘器本体围护结构简单，设备制造、安装简单，造价低2.净化后的气体由除尘器直接排入大气，可不设烟；3.节约占地和初投资。
4.风机磨损严重。
1.风机的运行寿命长；
2.系统漏风率高（5%~10%），则除尘器处理风量要加大，从而增大设备并使风机的电耗增加。
适用于同一工艺设备或同一生产流程的几个相距较近的除尘点，除尘设备通常布置在产尘设备附近。岗位工人兼管除尘系统，目前应用较多。适用于产尘点多、相对集中、各点排风量大且有条件设置大型除尘设备的情况。风量范围每小时几十万立方米乃至上百万立方米，管道长可达100~200市适用于袋式除尘器和电除尘器.tod。net当单级除尘器能达到所要求的除尘效率，符合除尘器使用条件的情况下均适用。
当单级除尘器不能达到所要求的除尘效率时，应采用多级除尘。在该系统中，低效除尘器应设置在高效除尘器之前，除尘器设置在通风机之后（正压段）。只适用于气体含尘浓度在3g/m以下、粉尘磨琢性弱、粉尘粒度小的条件下使用。除尘器设置在通风机之前（负压段或吸入段）。适用于处理初含尘浓度高的气体。
总说明
审核张汇川校对马步洋设计桂明雪超明图集号
07K104
生产性粉尘
白云石粉尘
玻璃钢粉尘
电焊烟尘
大理石粉尘
沸石粉尘
洗衣粉混合尘
充许浓度
(mg/Nm2)
生产性粉尘
酚醛树脂粉尘
谷物粉尘
活性炭粉尘
铝合金粉尘
工作场所空气中粉尘允许浓度（常见部分）充许浓度
(mg/Nm2)
麻尘（亚麻/黄麻/苎麻）
烟草尘
注：1.表中内容摘自《工作场所有害因素职业接触限值》GBZ2-20022．表中未包含的粉尘浓度见国家现行相关规范标准。表6
大气污染物种类
碳黑尘、染料尘
玻璃棉尘、石英粉尘、
矿渣棉尘
大气污染物排放标准
最高允许排放浓度（mg/Nm2）
现有污染源
（1997年1月1日前）
新污染源
（1997年1月1日后）
注：1.*均指含游离二氧化硅超过10%以上的各种尘2.表中内容摘自《大气污染物综合排放标准》GB16297-1996，其他污染物排放标准见有关规定
生产性粉尘
木粉尘
石棉纤维粉尘
人造玻璃质纤维
桑蚕丝尘
砂轮磨尘
萤石混合性粉尘
除尘器类型
允许浓度
(mg/Nm2)
生产性粉尘
石膏粉尘
石灰石粉尘
石墨粉尘
炭墨粉尘
水泥粉尘
碳纤维粉尘
珍珠岩粉尘
表7除尘器安装允许偏差
筒体派出管与锥体下口同轴率
各类除尘器
旋风除尘器
袋式除尘器
装位置
平面位移
垂直度
旋风筒垂直度
喷吹管孔眼与文丘管中心同轴度壳体垂直度
最高允许浓度
(mg/Nm2)
充许偏差
≤10mm
±10mm
每米<2mm总偏差≤10mm
≤2mm
≤2mm
注：表中内容摘自《通风空调工程施工与质量验收实用手册》，中国建材工业出版社出版。
总说明
审核张汇川e校对马步洋设计桂明雪超公图集号
07K104
