【其他行业标准】 建筑防排烟系统设计和设备附件选用与安装K103-1~2（2007年合订本）

建筑防排烟及暖通空调防火设计批准部门
中华人民共和国建设部
总装备部工程设计研究总院
主编单位。
公安部天津消防研究所
公安部四川消防研究所
实行日期
月二〇〇七年九月一日
编制说明·
图例·

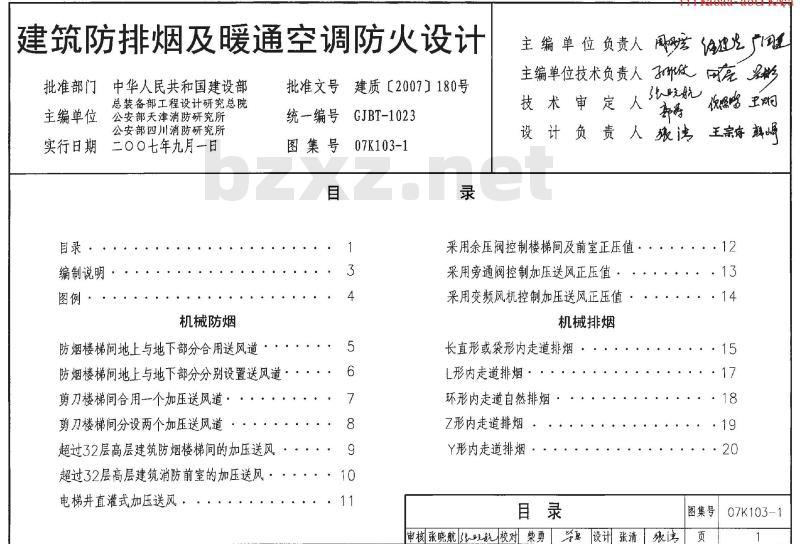

机械防烟
防烟楼梯间地上与地下部分合用送风道建质【2007】180号
批准文号
统一编号　GJBT-1023
图集号
07K103-1
防烟楼梯间地上与地下部分分别设置送风道·剪刀楼梯间合用一个加压送风道·剪刀楼梯间分设两个加压送风道超过32层高层建筑防烟楼梯间的加压送风超过32层高层建筑消防前室的加压送风电梯井直灌式加压送风
iiiKaoaa-aoUKAca
主编单位负责人你迪广
主编单位技术负责人做同亮
技术审定人
欣照喝王明
设计负责人涛
采用余压阀控制楼梯间及前室正压值·采用旁通阀控制加压送风正压值采用变频风机控制加压送风正压值机械排烟
长直形或袋形内走道排烟
L形内走道排烟·
环形内走道自然排烟·
乙形内走道排烟
Y形内走道排烟
审核张晓航航校对柴勇终第设计张清涛
王宗府 熟山
图集号
07K103-1

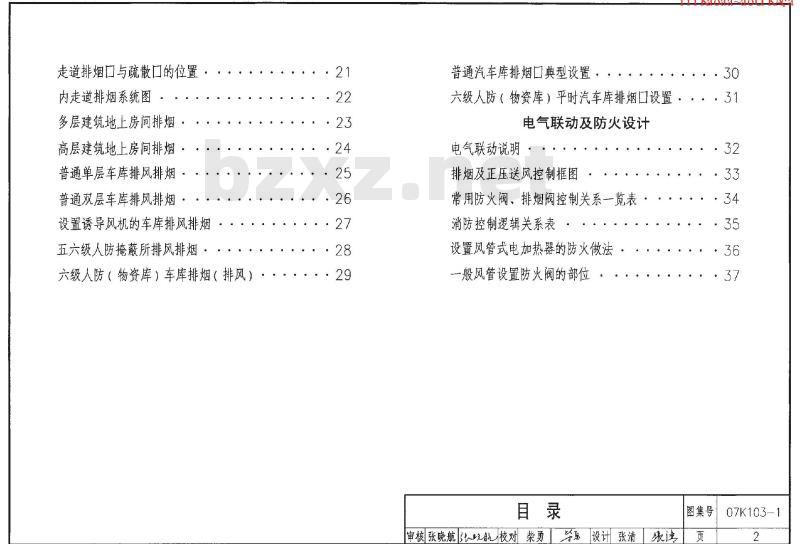

走道排烟口与疏散口的位置·
内走道排烟系统图·
多层建筑地上房间排烟
高层建筑地上房间排烟·
普通单层车库排风排烟
普通双层车库排风排烟
设置诱导风机的车库排风排烟·五六级人防掩蔽所排风排烟。
六级人防（物资库）车库排烟（排风）21
普通汽车库排烟口典型设置·
iii Kaoaa-aoli KAca
六级人防（物资库）平时汽车库排烟口设置：电气联动及防火设计
电气联动说明·
排烟及正压送风控制框图
常用防火阀、排烟阀控制关系一览表消防控制逻辑关系表
设置风管式电加热器的防火做法：一般风管设置防火阀的部位
审核张晓航乾校对柴勇孕寓设计张清振洼
图集号
07K103-1

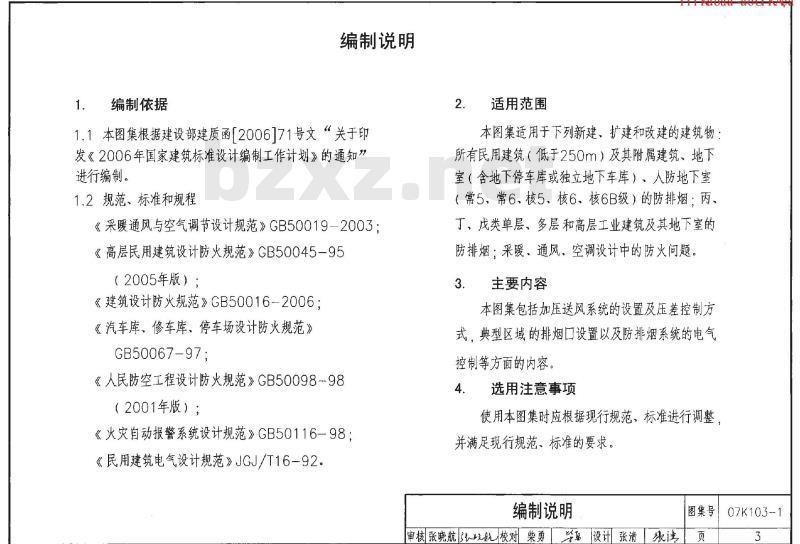

1．编制依据
编制说明
1.1本图集根据建设部建质函[2006171号文“关于印发《2006年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2规范、标准和规程
《采暖通风与空气调节设计规范》GB50019-2003；《高层民用建筑设计防火规范》GB50045-95（2005年版）；
《建筑设计防火规范》GB50016-2006；《汽车库、修车库、停车场设计防火规范》GB50067-97;
《人民防空工程设计防火规范》GB50098-98（2001年版）；
《火灾自动报警系统设计规范》GB50116-98；《民用建筑电气设计规范》JGJ/T16-92。2．适用范围
TirKaoaaaou KAea
本图集适用于下列新建、扩建和改建的建筑物：所有民用建筑（低于250m）及其附属建筑、地下室（含地下停车库或独立地下车库）、人防地下室（常5、常6、核5、核6、核6B级）的防排烟：丙、丁、戊类单层、多层和高层工业建筑及其地下室的防排烟；采暖、通风、空调设计中的防火问题。3．主要内容
本图集包括加压送风系统的设置及压差控制方式，典型区域的排烟口设置以及防排烟系统的电气控制等方面的内容。
4．选用注意事项
使用本图集时应根据现行规范、标准进行调整，并满足现行规范、标准的要求。编制说明
审核张晓航航校对柴勇学第设计张清振涛图集号
07K103-1

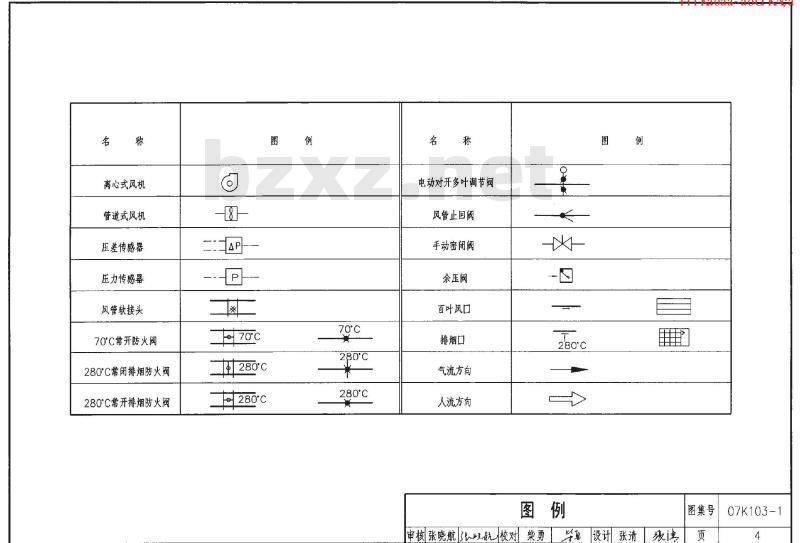

离心式风机
管道式风机
压差传感器
压力传感器
风管软接头
70°C常开防火阀
280°C常闭排烟防火阀
280°C常开排烟防火阀
280°℃
F280℃
280°℃
电动对开多叶调节阀
风管止回阀
手动密闭阀
余压阀
百叶风口
气流方向
人流方向
审核张晓航吃校对柴勇马设计张清iiiKaoaa-aouKAca
图集号
07K103-1

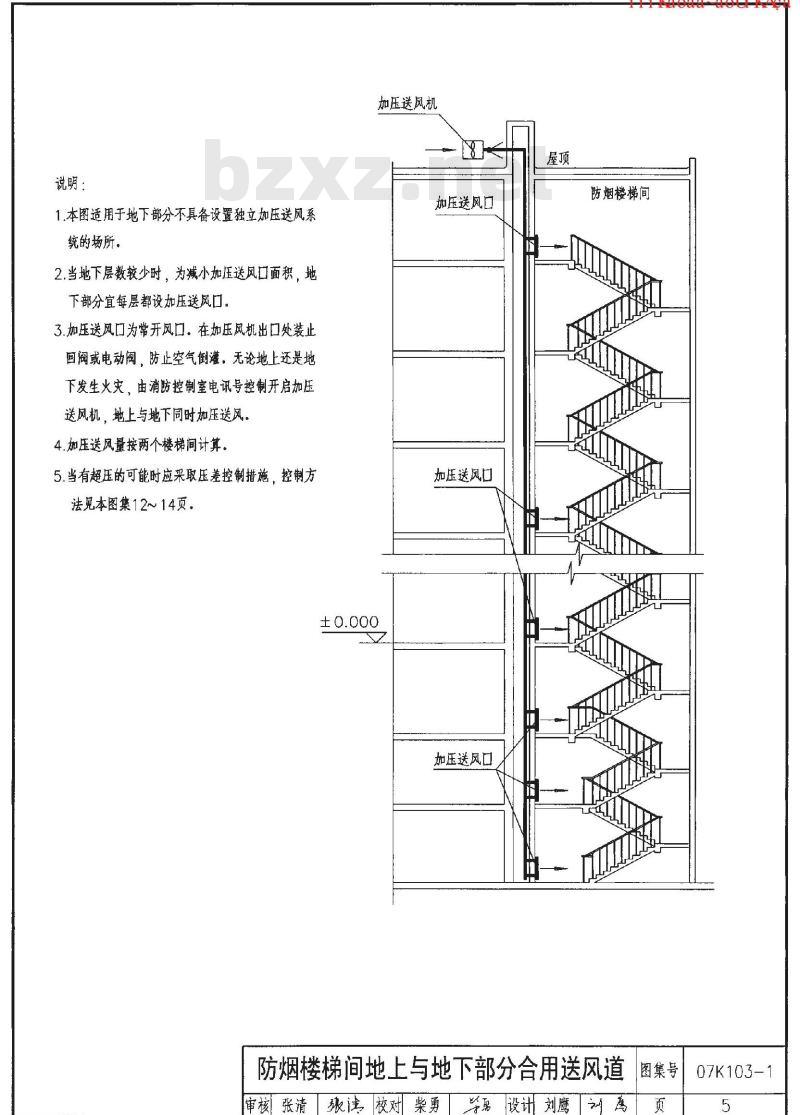

说明：
1.本图适用于地下部分不具备设置独立加压送风系统的场所。
2.当地下层数较少时，为减小加压送风口面积，地下部分宜每层都设加压送风口，3.加压送风口为常开风口。在加压风机出口处装止回阀或电动阀，防止空气倒灌，无论地上还是地下发生火灾，由消防控制室电讯号控制开启加压送风机，地上与地下同时加压送风。4.加压送风量按两个楼梯间计算。5.当有超压的可能时应采取压差控制措施、控制方法见本图集12~14页。
加压送风机
加压送风口
加压送风口
加压送风口
iiiKaaa-aouKAca
防烟楼梯间
防烟楼梯间地上与地下部分合用送风道审核张清」浅校对柴勇，
导第设计刘鹰
图集号
07K103-1
说明：
1.当地下层数较少时、为小加压送风口面积，地下部分宜每层都设加压送风口。2.加压送风口为常开风口，在加压风机出口处装止回阀或电动阀，防止空气倒灌。3.当地上发生火灾时，由消防控制室电讯号控制开启地上部分加压送风系统风机：当地下发生火灾时，由消防控制室电讯号控制开启地下部分加压送风系统风机。
4.当有超压的可能时应采取压差控制措施，控制方法见本图集12~14页。
地下、地上风道用楼板分割
加压送风机
接至室外
加压送风机
加压送风口
加压送风口
加压送风口
iiKaoaaaouKAca
防烟楼梯间
防烟楼梯间地上与地下部分分别设置送风道审核张清涛校对柴勇
第设计刘鹰刘属
图集号
07K103-1
加压送风机
加压送风口
加压送风口
A-A部面图
防烟楼梯间
加压送风道
加压送风口
iiiKaoaa-aou KAca
说明：剪刀楼梯间合用一个风道时其风量应按二个楼梯间风量
计算，加压送风口应分别设
置。加压送风口每层设置，
相当于每个剪刀楼梯间隔一
层设置一个风口，
剪刀楼梯间合用一个加压送风道审核张清涛校对柴勇
设计刘鹰
图集号
07K103-1
加压送风机
加压送风口
加压送风口
加压送风机
加压送风口
加压送风口
A-A剖面图
加压送风道
防烟楼梯间
加压送风道
加压送风口
加压送风口
TiiKaoaa-aoU KAca
说明：剪刀楼梯间分设两个风道时，两个风道上的加压送风口可分别在1、3、5层设置，相当于每
个剪刀楼梯间隔一层设置一个风口。剪刀楼梯间分设两个加压送风道审核张清「龈涛校对柴勇！
学第设计刘鹰
图集号
07K103-1
说明：
1.层数超过32层的高层建筑，其加压送风系统及送风量应分段设计。2.加压送风口的设置要求及控制要求与32层以下建筑防烟楼梯间相同。3.当加压送风口为常开风口时，应在加压风机出口处安装止回阀或电动阀、防止空气倒灌。
风道用楼板分割
加压送风机
接至室外
加压送风机
加压送风口
加压送风门
加压送风口
加压送风口
iiiKaoaa-aoUKca
防烟楼梯间
超过32层高层建筑防烟楼梯间的加压送风审核张清湾校对柴勇华馬设计刘鹰刘离图集号
07K103--1
说明：
1.层数超过32层的高层建筑，其加压送风系统及送风量应分段设计：2.防烟楼梯间的前室或合用前室的加压送风口为常闭风口，应每层设置1个。
3.常闭加压送风口均应设置现场手动和消防控制室电信号启动装置、并与加压送风机的启动装置联锁。接至室外
加压送风机
加压送风口
加压送风口
加压送风口
风道用楼板分割
加压送风机
70℃70d
加压送风口
加压送风口，
前室(合用前室）
前室(合用前室）
前室(合用前室）
前室(合用前室）
前室（合用前室）
前室(合用前室）
前室（合用前室）
前室（合用前室）
前室（合用前室）
前室(合用前室）
超过32层高层建筑消防前室的加压送风iiKaoaa-aoU KAca
图集号
审核张清旅法校对柴勇寓设计刘鹰川离页
07K103-1
说明：
1.高层建筑电梯井可采用加压送风，从面通过缝隙渗透来保证前室正压，利于人员疏散；同时防止烟气上下层串通
2.此加压送风方式需征得当地消防部门同意。
3.电梯井的机械加压送风量可根据电梯井的缝续隙量及烟窗效应大小计算确定或按每层每梯的送风量为1350m/h估算。
加压送风机
电梯井
电梯井直灌式加压送风
TiiKaoaa -aoU KAea
前室(合用前室)
前室(合用前室)
前室(合用前室)
前室(合用前室)
前室(合用前室）
前室(合用前室)
前室（合用前室）
前室(合用前室）此内容来自标准下载网
前室(合用前室）
前室(合用前室）
图集号
审核张清涛校对柴勇孕第诊
设计迟媛
07K103-1
加压送风道
普通电梯
普通电梯
消啄电梯
加压送风道
加压送风口
防烟楼梯间
防火阀
防火阀
合用前室
加压送风口
余压阀
余压阀
防火阀
防烟楼梯间
余压阀
防烟楼梯间前室
加压送风道
加压送风口
防烟楼梯间加压送风，前室不送风时余压阀的设置防烟楼梯间及前室分别加压送风时余压阀的设置说明：
1.防烟楼梯间余压为40~50Pa。
TiiKaoaaaouKAca
2.前室、合用前室、消防电梯间前室、封闭避难层（间）余压为25～30P
3.余压阀前需安装防火阀，火灾时防火阀70°C熔断关闭手动复位，
4.防烟楼梯间和防烟楼梯间前室（或合用前室）分别加压送风时，防烟楼梯间的超压风量泄至除防烟楼梯间前室（或合用前室）外的其他部位（如顶层或走道等），当只能泄至前室（或合用前室）时，则此防烟楼梯间前室（或合用前室）余压阀板开启面积除考虑自身的超压风量外，还需考虑防烟楼梯间的超压风量。
采用余压阀控制楼梯间及前室正压值审核张清振涛校对柴勇勇设计刘鹰鸟图集号
07K103-1
