【国家标准(GB)】 钐钴永磁合金粉化学分析方法 氧量的测定

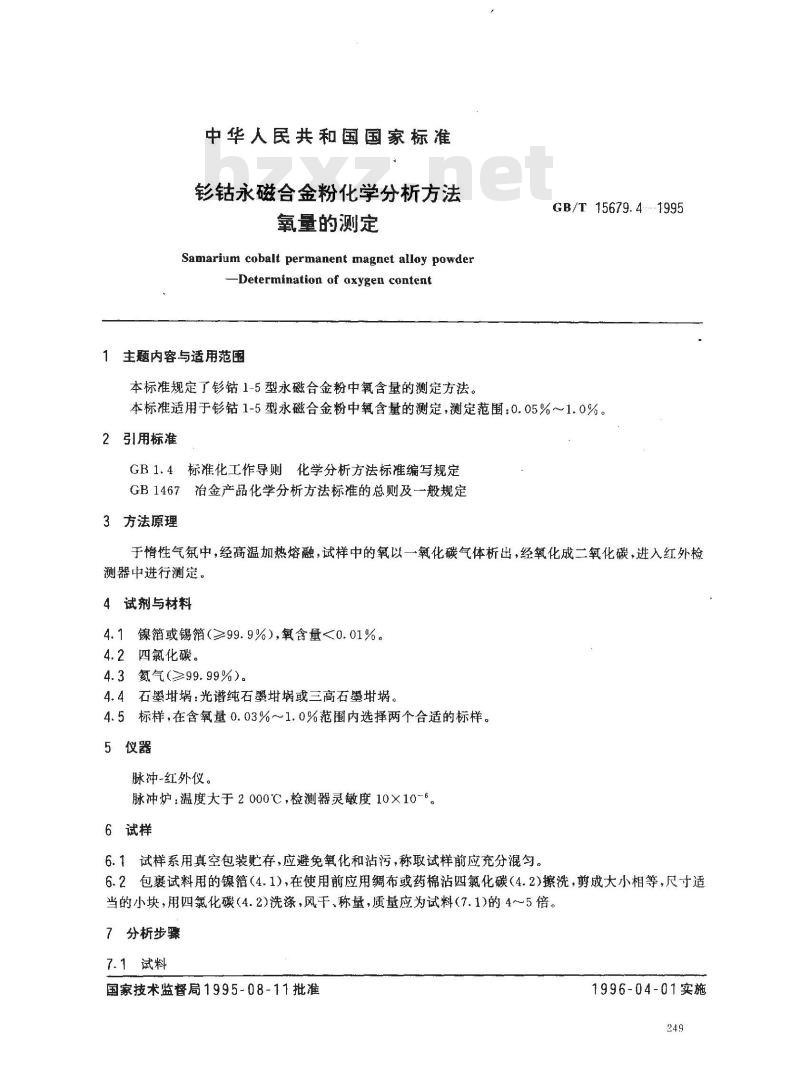

中华人民共和国国家标准
彩钴永磁合金粉化学分析方法
氧量的测定
Samarium cobalt permanent magnet alley powder-Determination of axygen content主题内容与适用范围
本标准规定了钻1-5型永磁合金粉中氧含量的测定方法。GB/T15679.4..995
本标准适用于钻1-5型永磁合金粉中氧含量的测定，测定范围：0.05%1.0%。2引用标准
GB1.4标准化工作导则化学分析方法标准编写规定GB1467冶金产品化学分析方法标准的总则及一般规定3方法原理
于惰性气氛中，经高温加热熔融，试样中的氧以一氧化碳气体析出，经氧化成二氧化碳，进入红外检测器中进行测定。
4试剂与材料
4.1镍箔或锡箔（≥99.9%），氧含量<0.01%。4.2四氯化碳。
4.3氨气(≥99.99%)。
4.4石墨埚：光谱纯石墨埚或三高石墨。4.5标样，在含氧量0.03%～1.0%范围内选择两个合适的标样。5仪器
脉冲-红外仪。
脉冲炉：温度大于2000℃，检测器灵敏度10×10~66试样
6.1试样系用真空包装贮存，应避免氧化和沾污，称取试样前应充分混匀，6.2包裹试料用的镍箔（4.1），在使用前应用绸布或药棉沾四氯化碳（4.2)擦洗，剪成大小相等，尺寸适当的小块，用四氯化碳（4.2)洗涤，风干、称量，质量应为试料（7.1)的4～5倍。7分析步骤
7.1试料
国家技术监督局1995-08-11批准1996-04-01实施

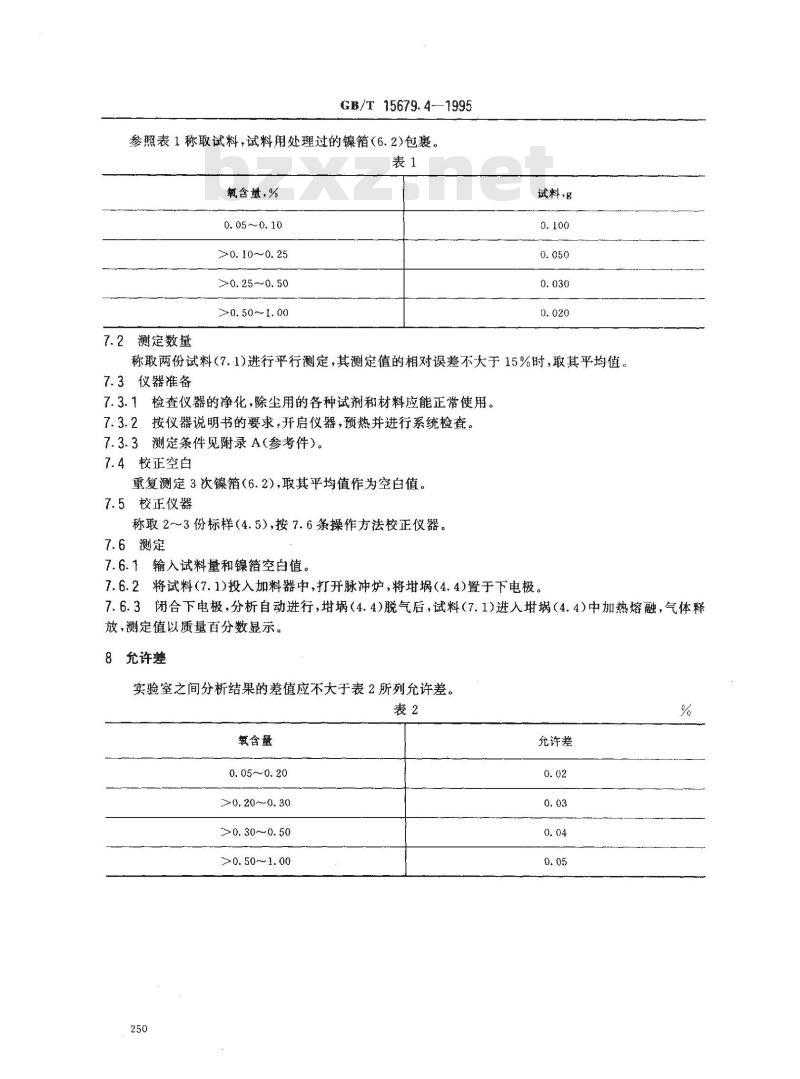

GB/T15679.4--1995
参照表1称取试料，试料用处理过的镍箔（6.2)包裹。表1
氧含量，%
0. 05~0. 10
>0. 10~~0. 25
>0.25～0.50
>0. 50~~1. 00
7.2测定数量
试料g
称取两份试料（7.1)进行平行测定，其测定值的相对误差不大于15%时，取其平均值。7.3仪器准备Www.bzxZ.net
7.3.1检查仪器的净化，除尘用的各种试剂和材料应能正常使用。7.3.2按仪器说明书的要求，开启仪器，预热并进行系统检查。7.3.3测定条件见附录A（参考件）。7.4校正空白
重复测定3次镍箔（6.2），取其平均值作为空白值。7.5校正仪器
称取2～3份标样（4.5），按7.6条操作方法校正仪器。7.6测定
7.6.1输人试料量和镍箔空白值。7.6.2将试料(7.1)投入加料器中，打开脉冲炉，将埚（4.4)置于下电极，7.6.3闭合下电极，分析自动进行，璃（4.4)脱气后，试料（7.1)进入娲（4.4)中加热熔融，气体释放，测定值以质量百分数显示。8允许差
实验室之间分析结果的差值应不大于表2所列允许差。表2
氧含量
0.05~0.20
>0. 20~~0. 30
>0. 30~0.50
>0. 50~1.00
允许差
GB/T15679.4—1995

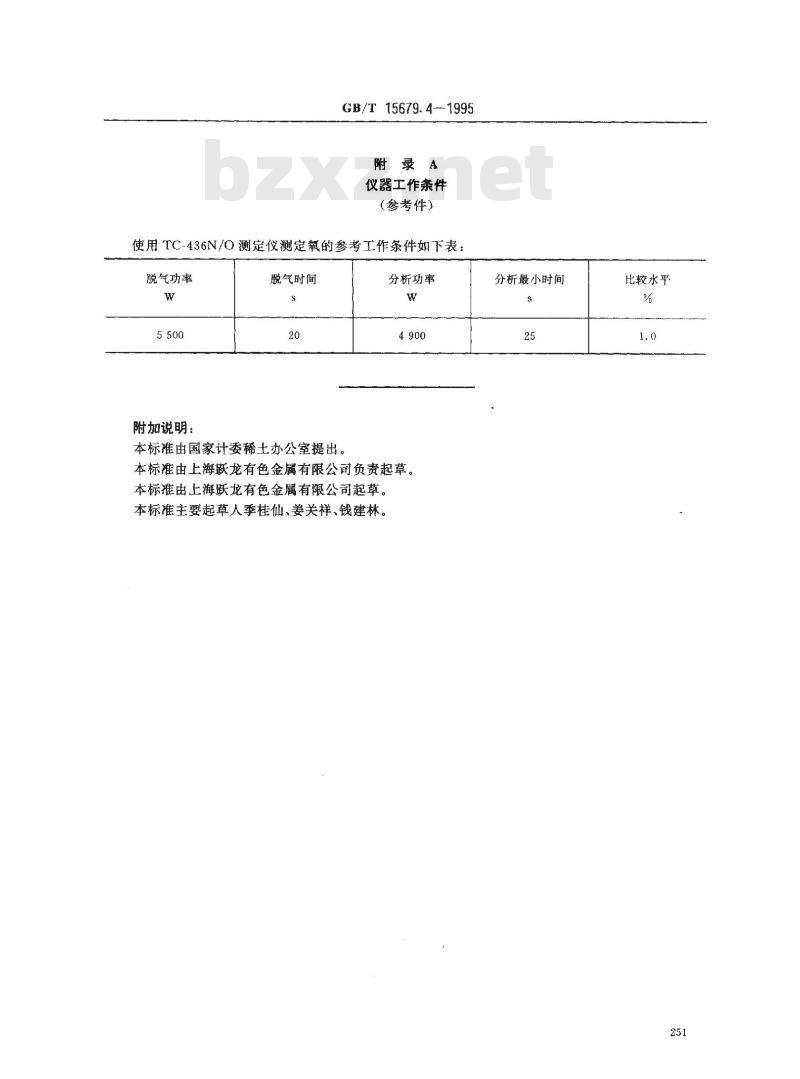

附录A
仪器工作条件
（参考件）
使用TC-436N/O测定仪测定氧的参考工作条件如下表：脱气功率
附加说明：
脱气时间
本标准由国家计委稀土办公室提出。分析功率
本标准由上海跃龙有色金属有限公司负责起草。本标准由上海跃龙有色金属有限公司起草。本标准主要起草人季桂仙、姜关祥、钱建林。分析最小时间
比较水平
