【国家标准(GB)】 纺织品 刺破强力的测定

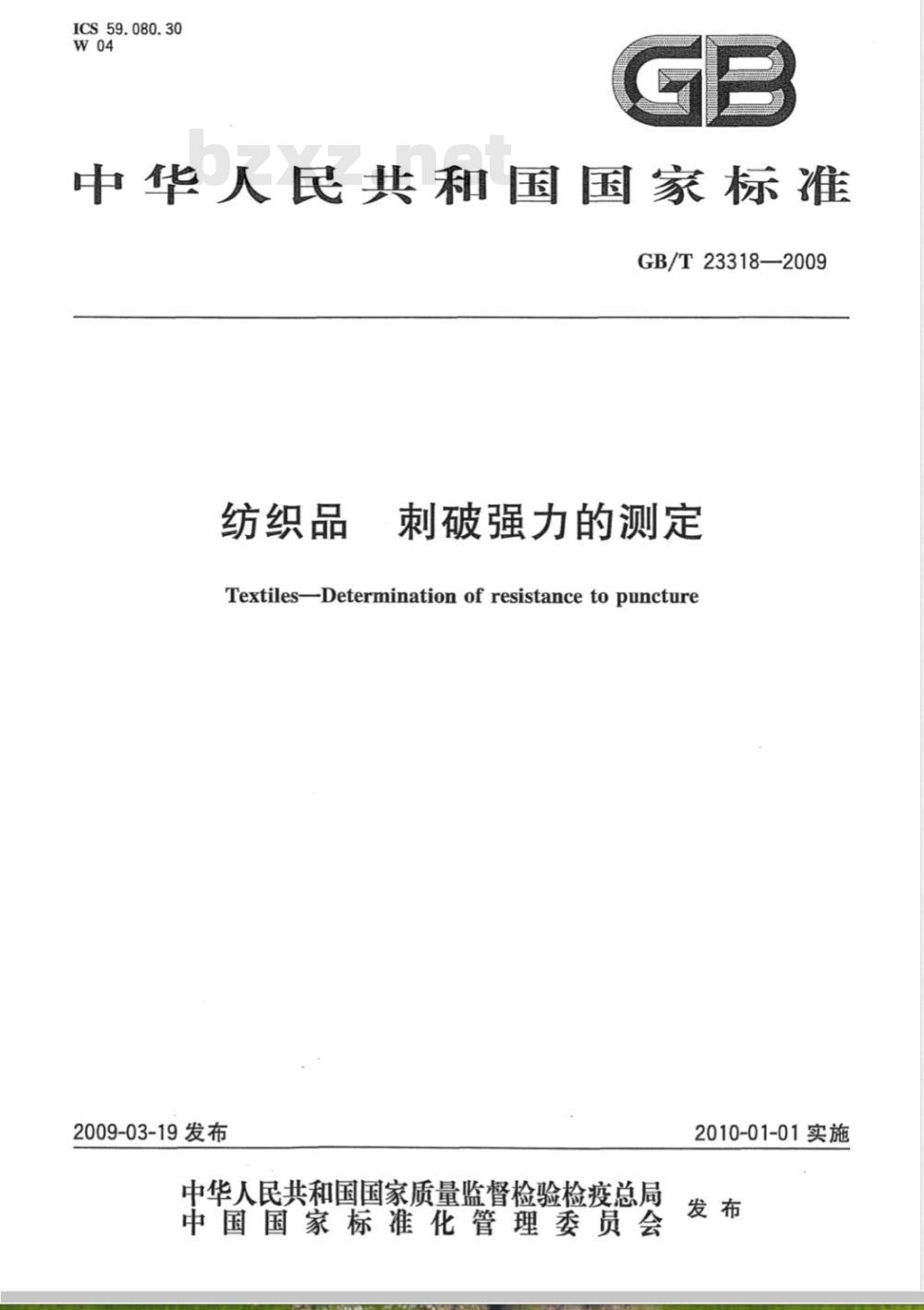

ICS59.080.30
中华人民共和国国家标准
GB/T23318—2009
纺织品
刺破强力的测定
Textiles-Determination of resistance to puncture2009-03-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-01-01实施

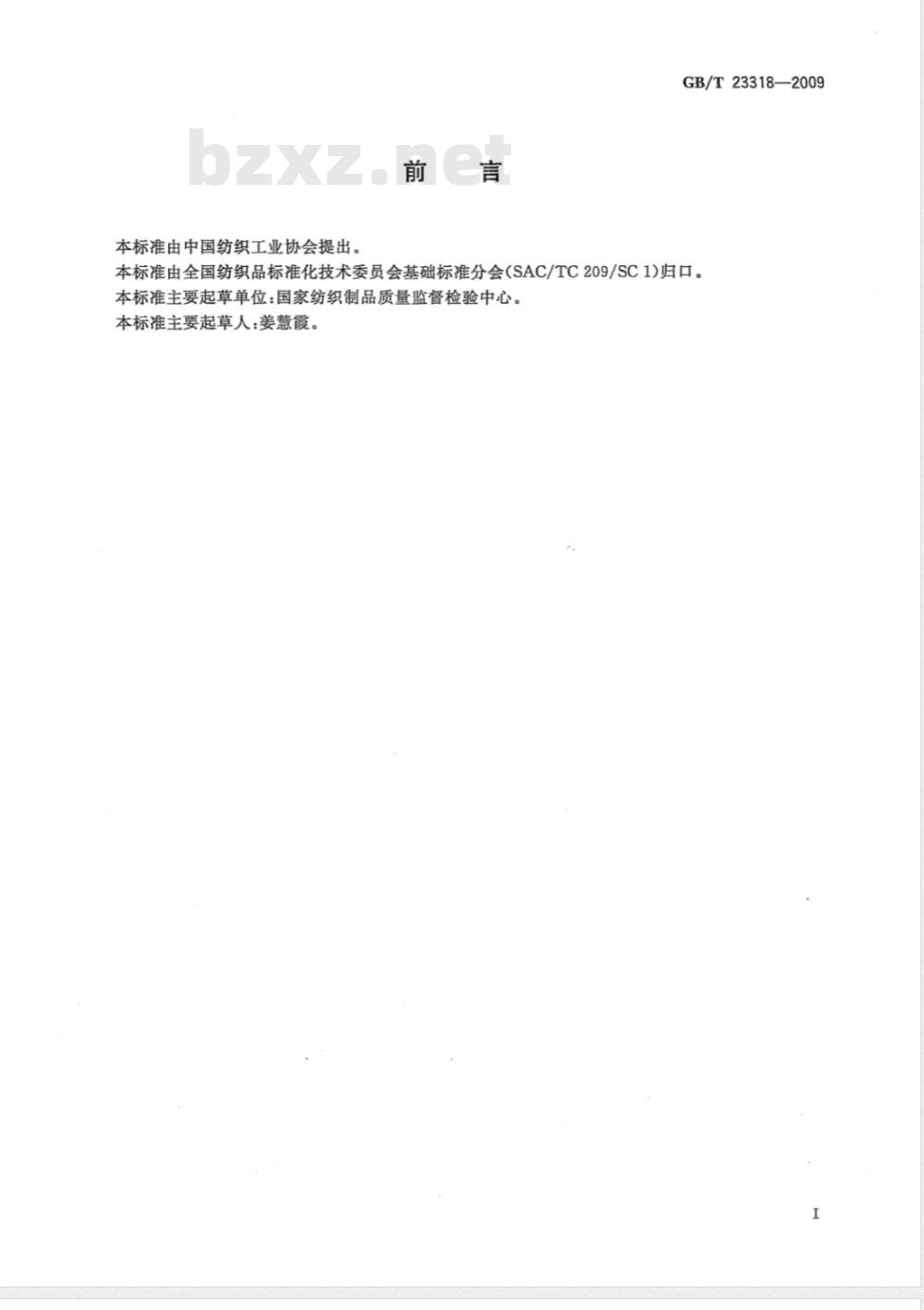

本标准由中国纺织工业协会提出。前言
GB/T23318—2009
本标准由全国纺织品标准化技术委员会基础标准分会(SAC/TC209/SC1)归口。本标准主要起草单位：国家纺织制品质量监督检验中心。本标准主要起草人：姜慧霞。
1范围
刺破强力的测定
纺织品
GB/T23318—2009
本标准规定了采用带有尖角的顶杆测定织物刺破强力的方法，顶杆的规格包括三种，可以根据需要选择其中的一种。
本标准适用于机织物、针织物非织造布以及各类复合材料本标准不适用于网眼织物、具有较大孔隙的织物以及弹性较大的织物。2规范性引用文件
下列文件中的条款通过举标准的引用而成为本标准的条款。凡悬注日期的引用文件，其随后所有的修改单(不包括勘误的容)或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些选的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6529
3术语和定义
织品调湿和试验用标准气（GB/T6529——2008Sd139：2005MOD）S
下列术语和必适用于本标准
刺破强力
顶杆顶压量
4原理
将试样固定
cturestrength
至破裂的过程中测得的最大力
特器内，规定尺守的顶杆以恒定的速度垂直于试样表面颁向试样，使试样变形直至刺破，记录刺破强
5仪器
5.1等速伸长型试验机（@RE应满足下列要求：自动记录刺破过程的位移曲线；测力误差≤2%；
动程不小于100mm；bzxZ.net
(500士10)mm/min的恒定位移速率5.2顶杆
由洛氏硬度不低于HRC35的不锈钢制成，分A、B、C三种规格。顶杆A的示意图见图1，顶杆B的示意图见图2，顶杆C的示意图见图3。定期在显微镜下观察顶杆是否被损坏，保证其尺寸不变。5.3夹持器
夹持试样的装置，由两个厚度至少为6.5mm的环形夹具和底座组成，夹持器内径为(10士0.05）mm，测试过程中应保证试样不滑移或破损，示意图见图4。夹持器底座的高度应大于25mm，具有较好的支撑能力和稳定性。

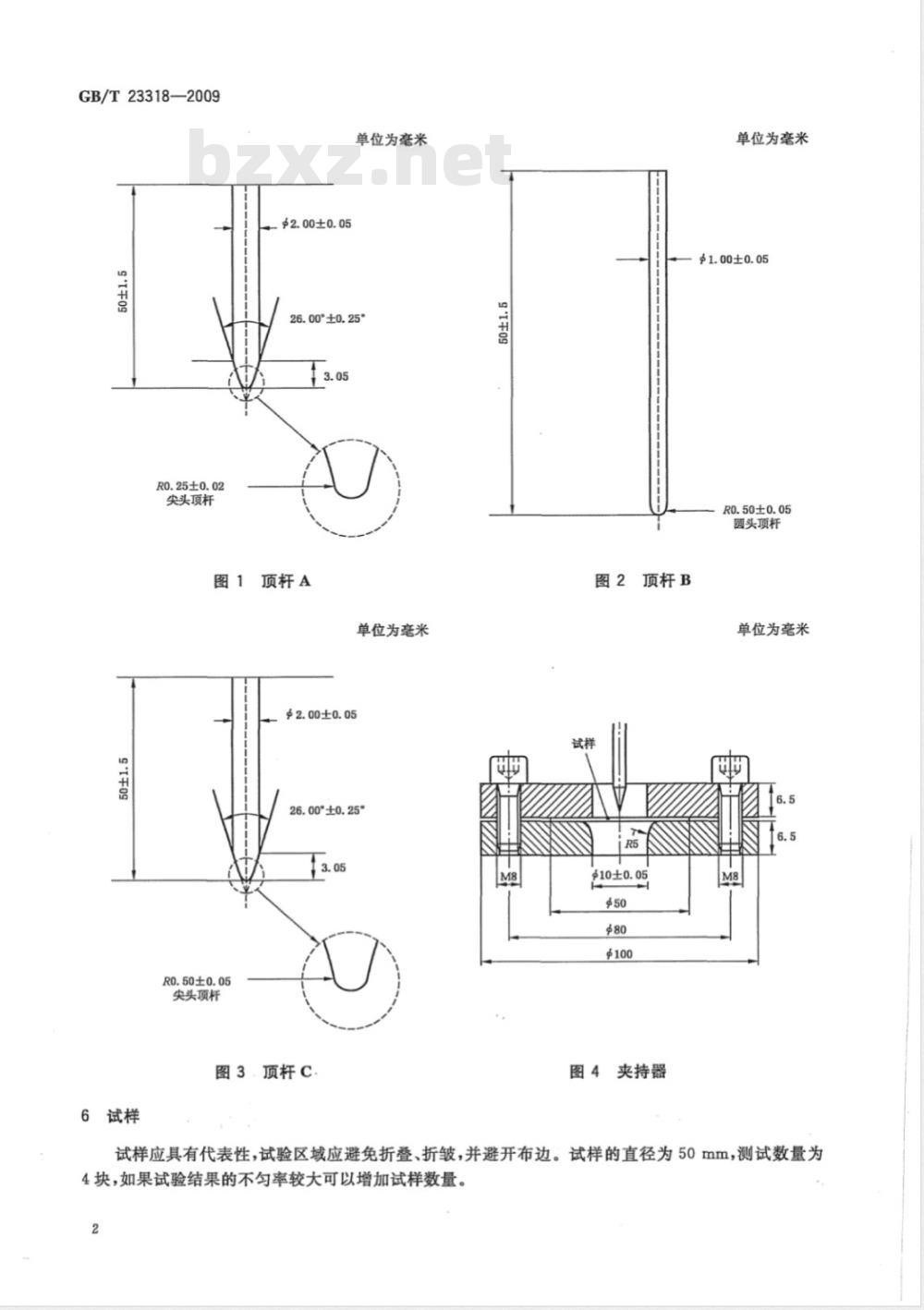

GB/T23318—2009
RO.25±0.02
尖头项杆
92.00±0.05
单位为毫米
26.00°±0.25°
图1顶杆A
单位为毫米
串2.00±0.05
6试样
R0.50±0.05
尖头顶杆
26.00°±0.25
图3.顶杆C
9T午09
图2顶杆B
$10±0.05
图4夹持器
单位为毫米
$1.00±0.05
R0.50±0.05
圆头项杆
单位为毫米
试样应具有代表性，试验区域应避免折叠、折皱，并避开布边。试样的直径为50mm，测试数量为4块，如果试验结果的不匀率较大可以增加试样数量。2

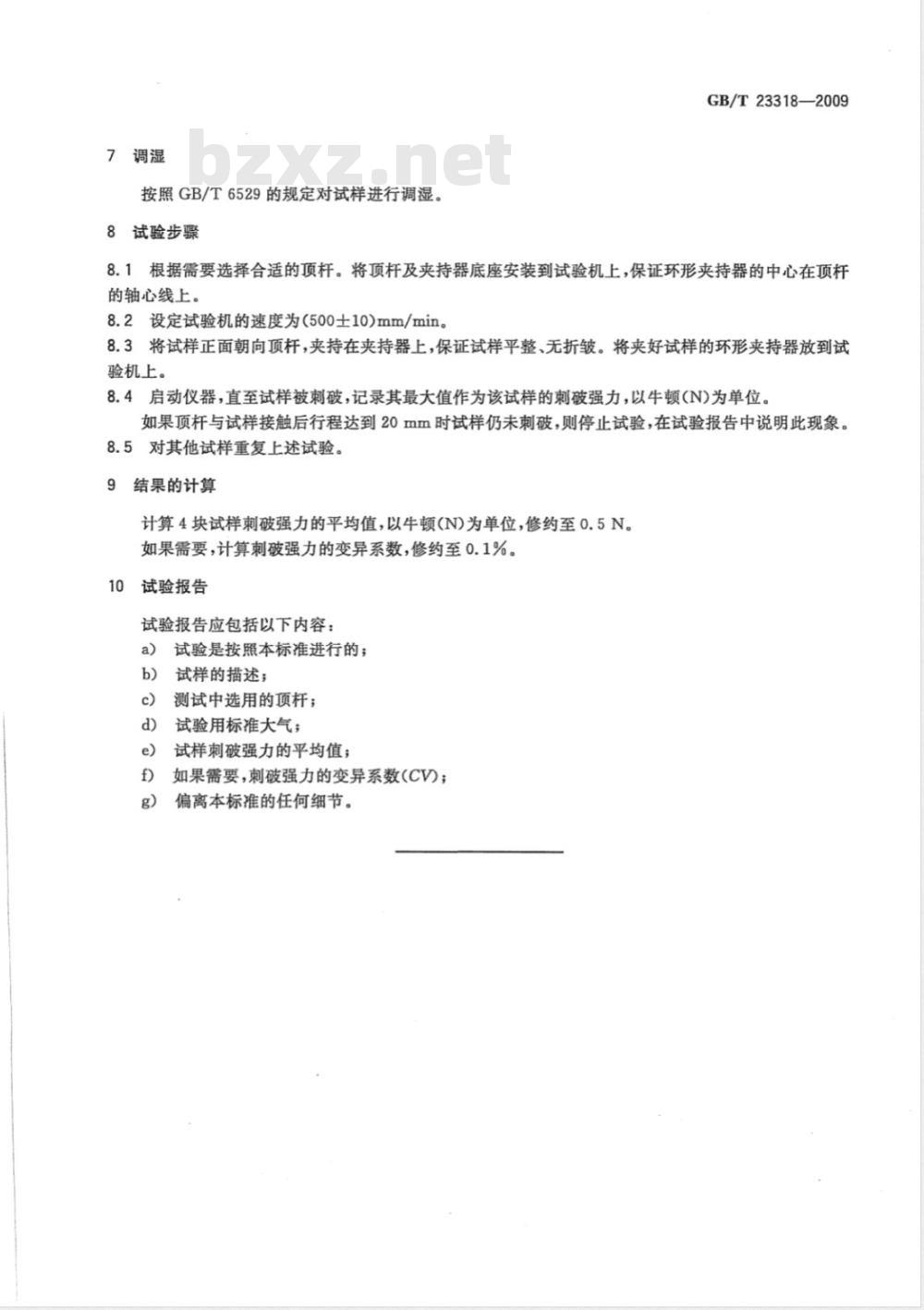

7调湿
按照GB/T6529的规定对试样进行调湿。8试验步骤
GB/T23318—2009
8.1根据需要选择合适的顶杆。将顶杆及夹持器底座安装到试验机上，保证环形夹持器的中心在顶杆的轴心线上。
8.2设定试验机的速度为（500士10)mm/min。8.3将试样正面朝向顶杆，夹持在夹持器上，保证试样平整、无折皱。将夹好试样的环形夹持器放到试验机上。
8.4启动仪器，直至试样被刺破，记录其最大值作为该试样的刺破强力，以牛顿(N)为单位。如果顶杆与试样接触后行程达到20mm时试样仍未刺破，则停止试验，在试验报告中说明此现象。8.5对其他试样重复上述试验。
9结果的计算
计算4块试样刺破强力的平均值，以牛顿(N)为单位，修约至0.5N。如果需要，计算刺破强力的变异系数，修约至0.1%。10
试验报告
试验报告应包括以下内容：
试验是按照本标准进行的；
试样的描述；
测试中选用的顶杆；
试验用标准大气；
试样刺破强力的平均值；
如果需要，刺破强力的变异系数(CV)；偏离本标准的任何细节。
GB/T23318-2009
打印日期：2009年9月8日
人民共
国家标准
品刺破强力的测定
纺织品
GB/T23318—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
字数7千字
2009年6月第一次印刷
2009年6月第一版
书号：155066·1-37203定价14.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
