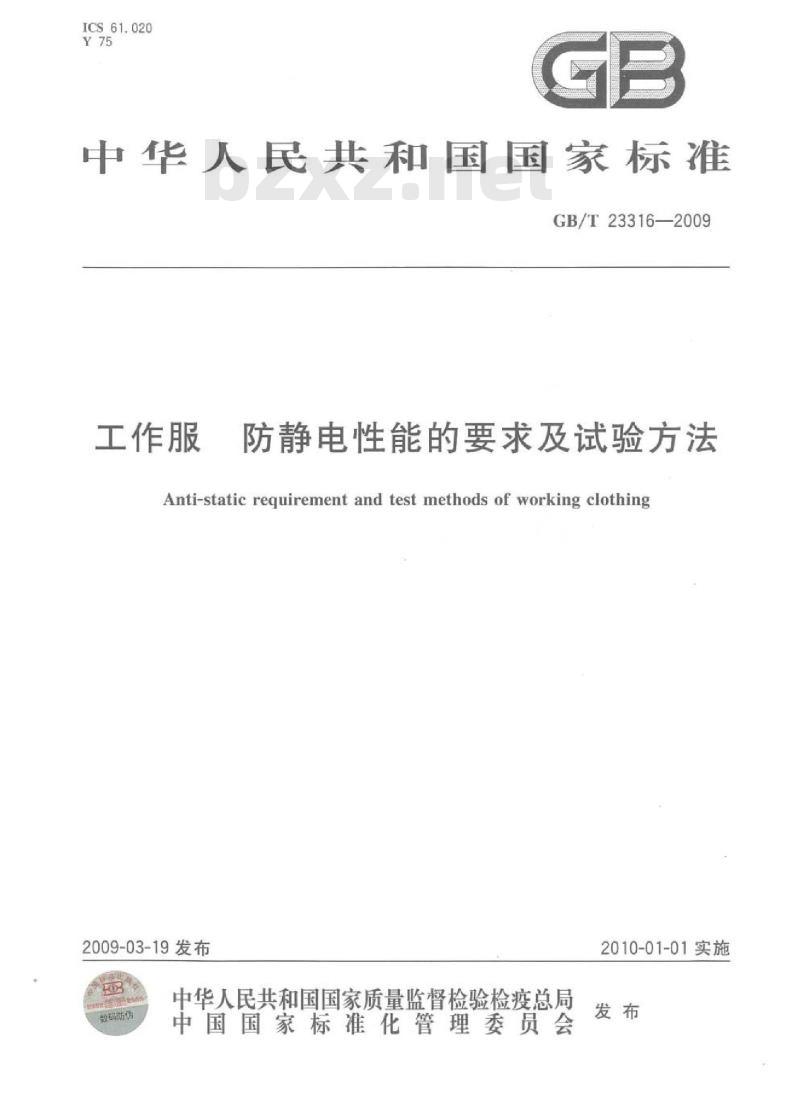

【国家标准(GB)】 工作服 防静电性能的要求及试验方法

ICS61.020
中华人民共和国国家标准
GB/T23316—2009
工作服
防静电性能的要求及试验方法
Anti-static requirement and test methods of working clothing2009-03-19发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-01-01实施

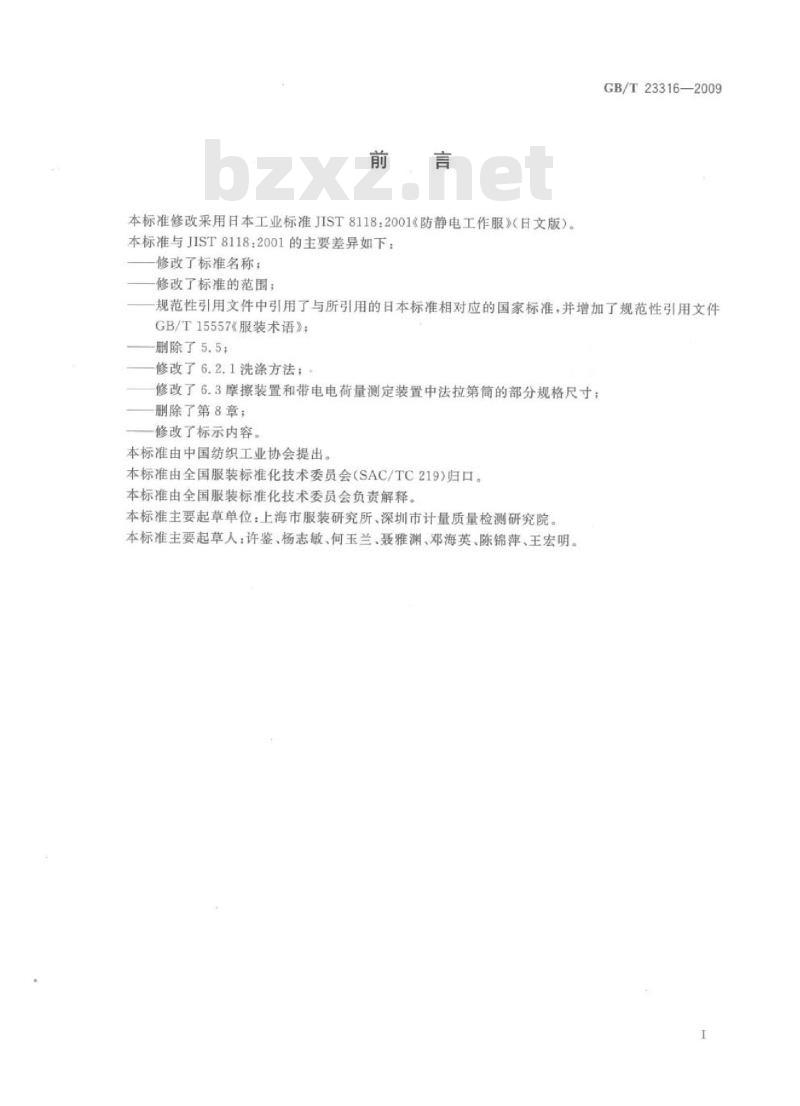

本标准修改采用日本工业标准JIST8118：2001《防静电工作服》（日文版）。本标准与JIST8118：2001的主要差异如下：修改了标准名称：
修改了标准的范围：
GB/T23316—2009
规范性引用文件中引用了与所引用的日本标准相对应的国家标准，并增加了规范性引用文件GB/T15557《服装术语》：
删除了5.5：
修改了6.2.1洗涤方法：
修改了6.3摩擦装置和带电电荷量测定装置中法拉第筒的部分规格尺寸：删除了第8章；
修改了标示内容。
本标准由中国纺织工业协会提出。本标准由全国服装标准化技术委员会（SAC/TC219）归口。本标准由全国服装标准化技术委员会负责解释本标准主要起草单位：上海市服装研究所、深圳市计量质量检测研究院。本标准主要起草人：许鉴、杨志敏、何玉兰、聂雅渊、邓海英、陈锦萍、王宏明。1范围

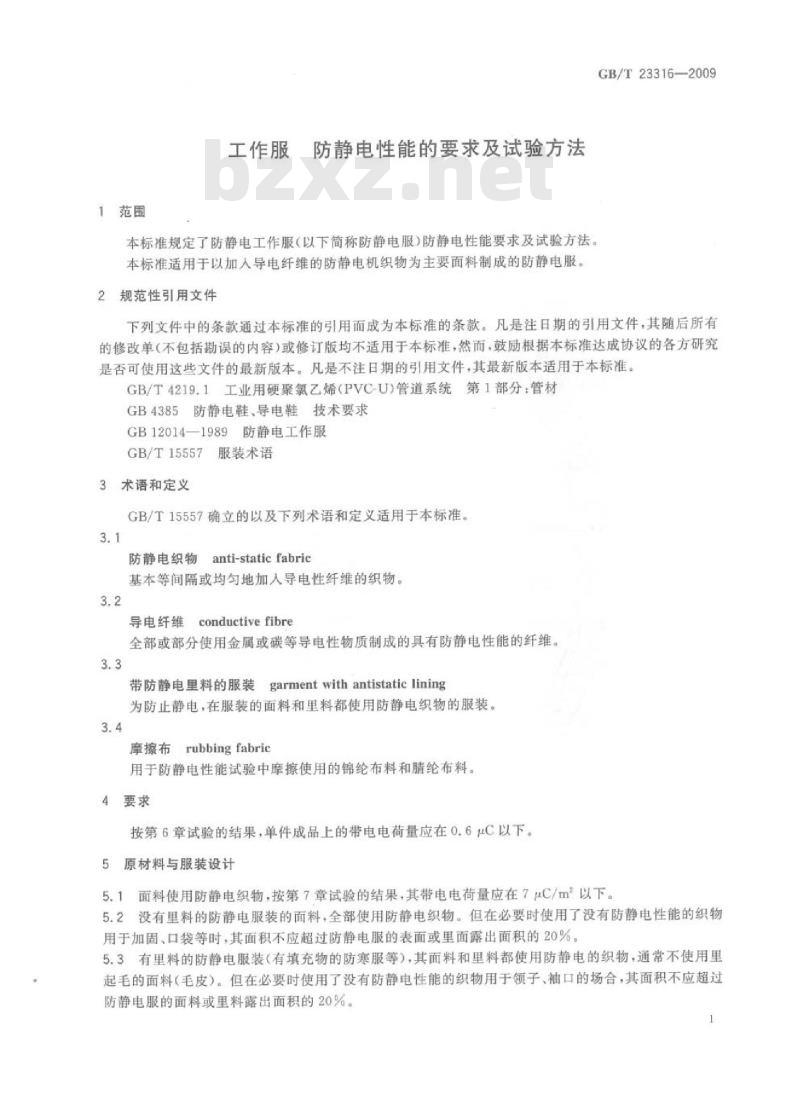

工作服防静电性能的要求及试验方法GB/T23316—2009
本标规定了防静电工作服（以下简称防静电服）防静电性能要求及试验方法。本标准适用于以加人导电纤维的防静电机织物为主要面料制成的防静电服。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。E第1部分：管材
GB/T4219.1工业用硬聚氯乙烯（PVC-U）管道系统GB4385防静电鞋、导电鞋技术要求GB12014—1989防静电工作服
GB/T15557服装术语
3术语和定义
GB/T15557确立的以及下列术语和定义适用于本标准。3.1
防静电织物
anti-static fabric
基本等间隔或均勾地加人导电性纤维的织物。3.2
导电纤维conductivefibre
全部或部分使用金属或碳等导电性物质制成的具有防静电性能的纤维3.3
带防静电里料的服装garment with antistatie lining为防止静电在服装的面料和里料都使用防静电织物的服装。3.4
rubbing fabric
摩擦布
用于防静电性能试验中摩擦使用的锦纶布料和睛纶布料。4要求
按第6章试验的结果，单件成品上的带电电荷量应在0.6μC以下。5原材料与服装设计
5.1面料使用防静电织物，按第7章试验的结果，其带电电荷量应在7μC/m以下。5.2没有里料的防静电服装的面料，全部使用防静电织物。但在必要时使用了没有防静电性能的织物用于加固、口袋等时，其面积不应超过防静电服的表面或里面露出面积的20%。5.3有里料的防静电服装（有填充物的防寒服等）其面料和里料都使用防静电的织物，通常不使用里起毛的面料（毛皮）但在必要时使用了没有防静电性能的织物用于领子，袖口的场合，其面积不应超过防静电服的面料或里料露出面积的20%。1
GB/T23316—2009
5.4不宜使用金属附件（钮扣、拉链等）。若使用金属附件时，应设计成在穿着状态（钮扣、拉链拉合时）时不直接露出服装外面的款式。6成衣的试验
6.1试样
上衣，下装、连衣裤，防寒服等的成品需1件。6.2前处理
试样和摩擦布的前处理按如下方法。6.2.1洗涤
-1989附录B规定执行。
试样和摩擦布的洗涤按GB12014
注1：著感觉该洗涤处理方法有掉色的，不使用该方法注2：洗涤剂一般具有抗静电性能，应注意漂洗干净。6.2.2调湿
包括对试样和摩擦有的通了
洗涤处理后的试样在（60士10）℃温度下干爆1h后.置于6.4规定模拟试样的容
的条件下进行24h以上
的询通
#拉合时放人聚乙烯的袋子中密封。大态
6.3试验仪器
6.3.1摩擦装置
缸扣拉部
简厚机，并满足表！要求的或具有相同性能的装置。采用回转式滚
滚简内径/cm
滚筒深度（纵深
滚筒口直径/en
滚筒的转速/(r/min
滚筒内村面料
46以上
摩擦布
摩擦装置的主要规格
内叶片数
2片以上
2以上
有抽取式验环境的空气
的气口周边的金属部分
不能暴爵
锦装市
注1：摩擦布为100%
或脂纶布料，（25030）g/m，织物组织为机织平文布。等发生变化，或认为测定结果有异常时，需要更换。注2：当摩擦布起毛起理等
6.3.2带电电荷量测定装置
采用法拉第筒与电容器和静电电位计连接起来的装置，见图1。法拉第简规格如表2所示。注：从法拉第筒的开口部分起30cm以内简边不应有曲率半径小于5m的变形。表2法拉第筒的规格
规格/cm
40及以上
50及以上
75以上
85以上
注：部位a，b.c.d参见图1中的标注。2
b-a≥10cm
外容器和内容器的上端相差5cm以上2-
的金属双层圆简）：
法拉第简壁厚为0.5
0以上）：
静电电位计（输入阳元
电容器（聚苯乙爆电等的容量是0.1uF士0.5%，对阻抗的影响1×Q以车）绝缘体（绝缘电）
聚四氣艺鼎等
0以上
涤纶粘胶带等
绝缘包皮布：
开关（打开时
6.4试验条件
电阻为1
101Q以上或接
劳电电荷量测定装置
/件：温度（20±5），相对湿度（40+5）试验室的温湿
6.5试验方法
的试样
6.5.1没有里料
擦装置，使装筒内
首先空
确认。
的温度
GB/T23316—2009
温度在运转中用温更计（热电偶等）将试样在模拟寄着状态下以同样的方式余电，保持原样放滚筒内自放
电式除电器等除电后
的条件运专摩擦装置
人摩擦装置，按表
再试。
有钮扣掉落的情况，虚将那个部分缝合，重新若摩擦中
表3摩擦装置的运转条件
运转时间
滚筒内温度
0+10)℃
滚简内保持清洁
6.5.1.3将带电电荷量测定装置的开关按通再断开开关。操作人员带上绝缘的聚乙烯薄膜材料制成的薄膜手套，并迅速用双手取出试样，然后投人法拉第筒中。操作中应保证试样尽量不与摩擦布发生摩擦，也不与手套发生摩擦，且保证试样距离人件及其他物品30cm以上。此时，操作人员应穿上防静电服和防静电鞋，且防静电地板处于接地状态。6.5.1.4读取电位计的指示值V(V）)，按式（1)计算试样带电电荷量Q(C)。Q=C
式中：
C—电容器的静电容量，单位为法（F），C=0.1×10-F。V的有效数字保留3位，Q的有效数字精确到3位。（10
6.5.1.5按6.5.1.2至6.5.1.4的规定重复进行5次。如有明显的操作错误，舍弃错误数据，重新再试直到取得5次有效数据。同时，记录操作时发生错误的原因。3bZxz.net
GB/T23316—2009
6.5.1.6以上操作分别使用两种不同种类的摩擦布。6.5.2带有里料的试样
6.5.2.1按6.5.1规定进行测定。6.5.2.2将试样的里面翻转朝外，钮扣、拉链等拉合，按6.5.1规定测量服装里料翻转朝外状态的试样带电电荷量：
6.6测定值的计算
6.6.1没有里料的试样
用两种摩擦布分别做5次带电电荷量的测定，计算测定结果的平均值，把最大的测定值作为结果。6.6.2带有里料的试样
用两种摩擦布分别做5次带电电荷量的测定，计算测定结果的平均值。用相同方法求得将试样里料朝外状态下的平均值。然后取4组测试中最大的测定值作为结果。注：求得的平均值取2位有效数字。防静电织物的试验
7.1试样以及摩擦布的准备
在距布边1/10幅宽、布端1m以上的部位取样。7.1.1试样
取300mm×400mm的样品，经向和纬向或直向和横向分别3块，共计6块。7.1.2摩擦布
取用于摩擦棒500mm×440mm和垫板450mm×400mm的布，长边沿直向。注1：制取试样和摩擦布时，应带上白色手套，以免造成样品污染。注2：在1份试样（6块）中，应使用未使用过的摩擦布。7.2前处理
7.2.1洗涤
试样和摩擦布的洗涤方法按6.2.1规定进行。7.2.2试样的准备
在洗涤后已干燥的样品上裁取250mm×350mm试样。将试样正面向上，把较长的一边折向另一边，在长260mm处，用双面胶带粘合或缝合，如图2所示。缝合线
图2试样
单位为毫米
7.2.3调湿
试样以及洗涤干燥后的摩擦布，置于6.4规定条件下进行24h以上的调湿，然后直接放入聚乙烯的口袋中密封。
7.3仪器
7.3.1带电电荷量测定装置
与6.3.2相同。
7.3.2摩擦装置
7.3.2.1摩擦棒
GB/T23316—2009
长约400mm的硬质聚氟乙烯管（按GB/T4219.1规定），以摩擦布的长边方向为卷绕方向，向棒上缠绕五圈，制成摩擦棒。应将摩擦布的两端拉紧塞入管内，固定在摩擦棒上。7.3.2.2垫板
如图3所示，沿直向方向，在大小320mm×300mm，厚度为3mm的金属板垫板的两端，用绝缘物作防电晕放电处理。将摩擦布从四个方向向内卷曲并用粘胶带固定。摩擦布
绝缘物
7.3.2.3垫台
垫台如图4所示。
固定垫板装置：
垫台：
将垫台固定在摩擦台上的装置。7.3.2.4绝缘棒
图3垫板
图4垫台
金属板
单位为毫米
用有机玻璃或丙烯棒材质制成，直径约20mm，长约500mm。7.4试验条件
试验室的温湿度条件：温度（20士2）℃，相对湿度（30±3）%。GB/T23316—2009
7.5试验步骤
7.5.1将绝缘棒插入试样上缝好的套内，试样，垫板及摩擦棒都使用自放电式除电器除电后，放置在平坦的垫板上。
注：由于褶皱会影响测试结果，样品放置于板上时，注意勿使其产生韬皱。7.5.2双手握住摩擦棒的两端，如图5所示，将身体的一部分重量均匀地压在上面，每秒1次使摩擦棒作直线往复运动，连续摩擦5次（每摩擦一次时，摩擦棒稍微转动一下位置）摩擦完后，先将带电电荷量测定装置的开关接通，再断开开关，立刻拿起绝缘棒的一端，如图6所示，试样不能滑出垫板，使绝缘棒在上方提起试样保持平行地由垫板上揭离，约在1内迅速将绝缘棒和试样投人法拉第筒中，保证试样距人体及其他物体30cm以上。此时，操作人员应穿差防静电服和防静电鞋，防静电地板处于接地状态。
注：在摩擦样品的过程中擦棒不得滚动。CHINA
摩擦台
向上提起
图6试样的取离
7.5.3读取电位计的指示值V（V），按式（2）计算单位面积的带电电荷量。G=CV/A
式中：
单位面积的带电电荷量，单位为微库每平方米（μC/m）：电容器的静电容量，单位为法（F），C=0.1×10-F：V
电位计读数，单位为伏（V)：
A试样的摩擦面积，单位为平方米（m）.A=0.25×0.25mV的有效数字保留3位，a的有效数字精确到3位。7.5.4按7.5.1至7.5.3规定重复进行5次。7.5.5以上的操作用6块试样进行，并用两种摩擦布分别进行相同的操作。7.6测定值的计算
GB/T23316-2009
（2）
分别用两种摩擦布、6块试样做5次带电电荷量的测定，计算测定结果的平均值，以12个结果值中最大值作为测定结果。平均值保留2位有效数字。8标示
应在耐久性标签上标注以下内容：a）防静电：
d）产品维护方法。
注意事项
使用防静电服应注意以下事项：9.1GB4385规定的防静电鞋和防静电地板一起使用。9.2正确穿着防静电服。
9.3现场如存在可燃性物质等危险品，不得脱下防静电服。9.4金属皮带扣等不得露出。
避免大面积受损伤的洗涤。
衣服面料如有断开，损伤的情况，应立刻更换
