【国家标准(GB)】 热熔胶粘剂软化点的测定 环球法

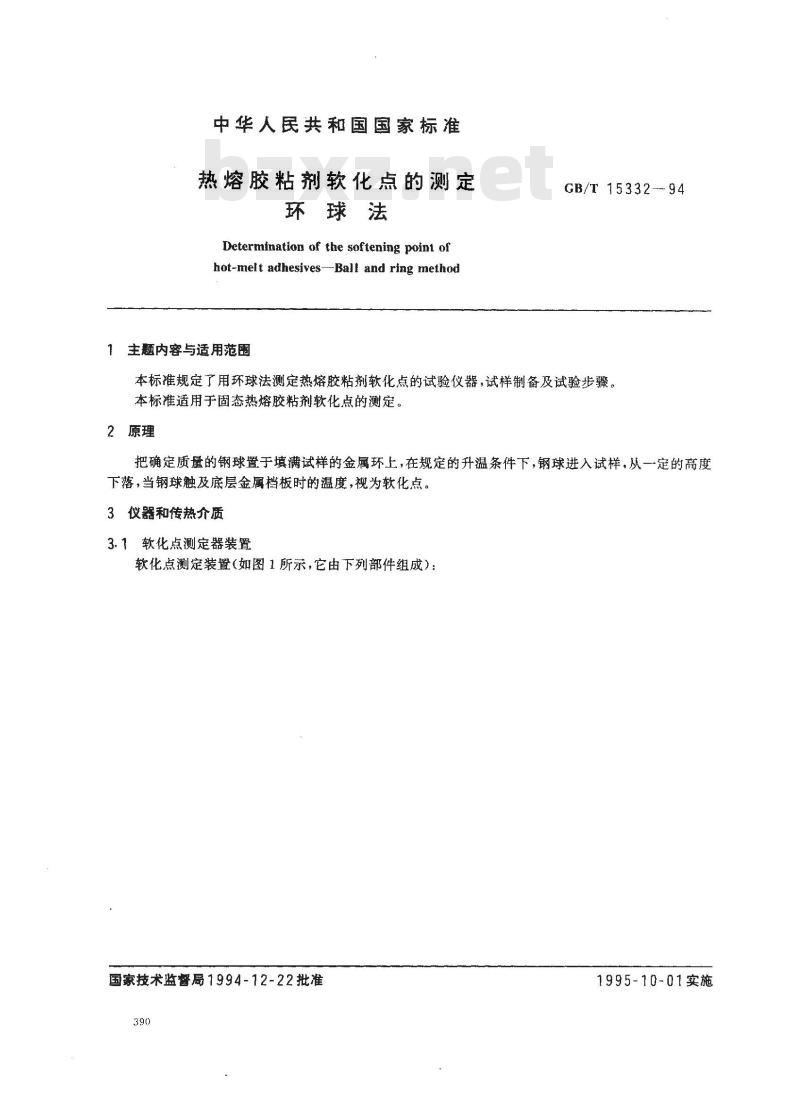

中华人民共和国国家标准
热熔胶粘剂软化点的测定
环球法
Determination of the softening point ofhot-melt adhesives--Ball and ring method主题内容与适用范围
GB/T 15332--94
本标准规定了用环球法测定热熔胶粘剂软化点的试验仪器，试样制备及试验步骤。本标准适用于固态热熔胶粘剂软化点的测定。2原理
把确定质量的钢球置于填满试样的金属环上，在规定的升温条件下，钢球进入试样，从一定的高度下落，当钢球触及底层金属档板时的温度，视为软化点。3仪器和传热介质
3.1软化点测定器装置
软化点测定装置（如图1所示，它由下列部件组成）：国家技术监督局1994-12-22批准390
1995-10-01实施

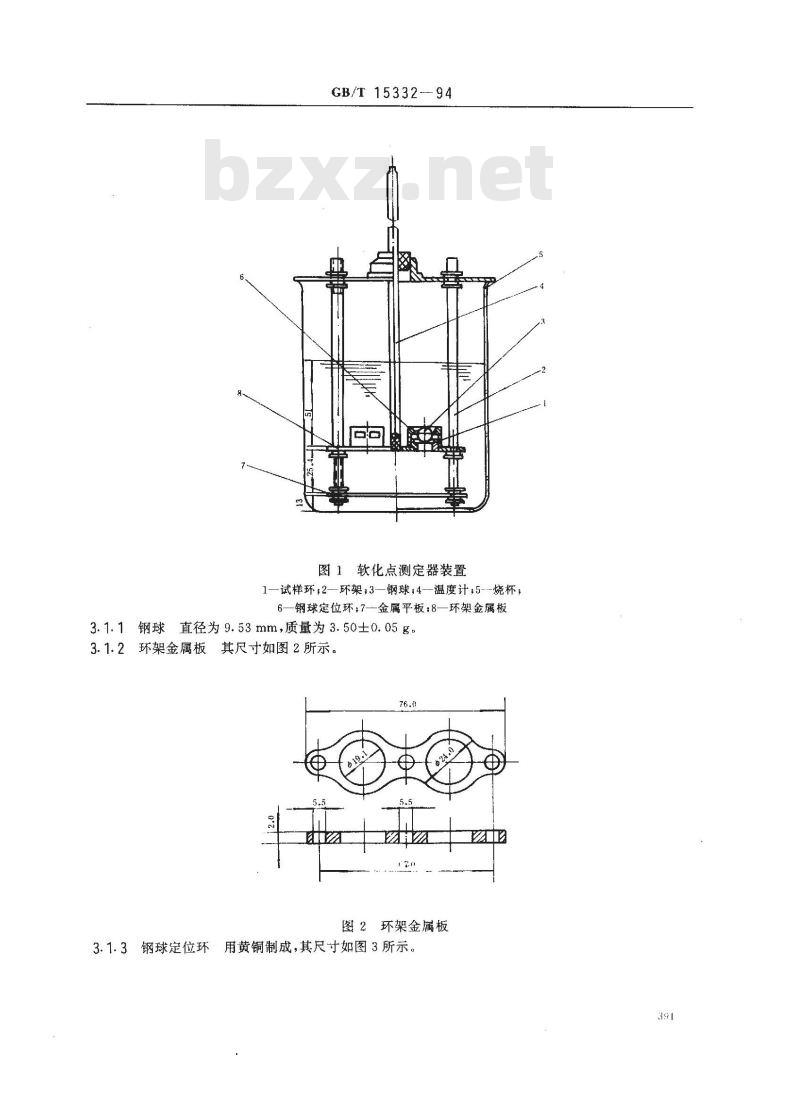

GB/T15332-94
图1软化点测定器装置
1—试样环;2---环架;3—钢球;4--温度计;5----烧杯;6一钢球定位环：7—金属平板；8一环架金属板3.1.1钢球直径为9.53mm，质量为3.50±0.05g。3.1.2环架金属板其尺寸如图2所示。76.0
图2环架金属板
3.1.3钢球定位环用黄铜制成，其尺寸如图3所示。391

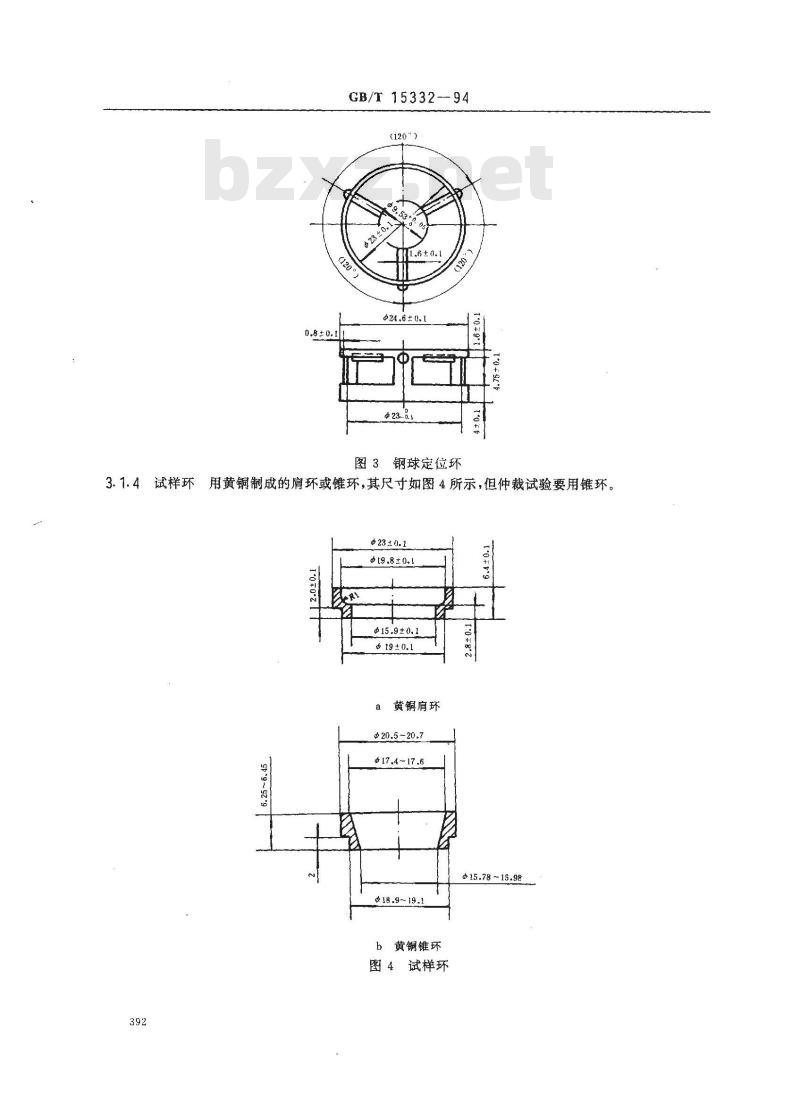

GB/T15332--94
（120\）
@24.6 ± 0. 1
图3钢球定位环下载标准就来标准下载网
3.1.4试样环用黄铜制成的肩环或锥环，其尺寸如图4所示，但仲裁试验要用锥环。办23±0.1
@t9.8±0.
Φ15.9±0.
黄铜肩环
20.5 20,7
*9~2*9
18.9~19.1
b黄铜锥环
图4试样环
15.78 ~15.98

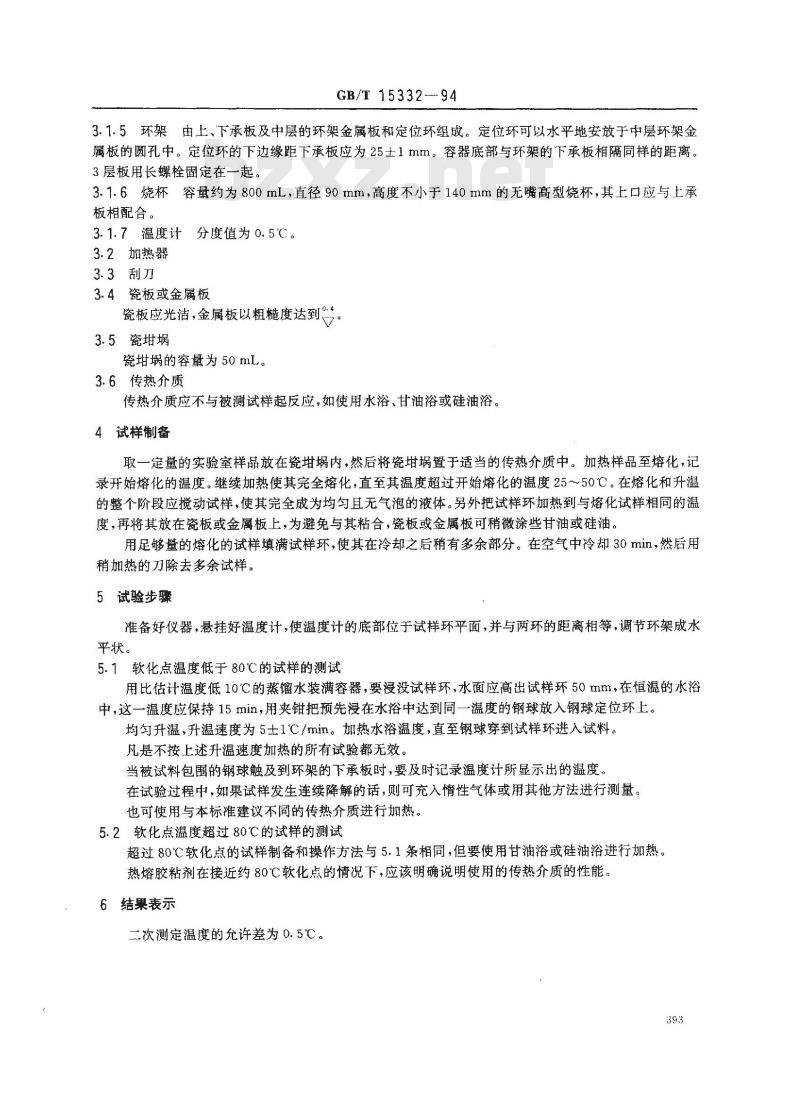

GB/T 15332-94
3.1.5环架由上、下承板及中层的环架金属板和定位环组成。定位环可以水平地安放于中层环架金属板的圆孔中。定位环的下边缘距下承板应为25士1mm。容器底部与环架的下承板相隔同样的距离。3层板用长螺栓固定在一起。
3.1.6烧杯容量约为800mL，直径90mm，高度不小于140mm的无嘴高型烧杯，其上口应与上承板相配合。
3.1.7温度计分度值为0.5℃。
3.2加热器
3.3刮刀
3.4瓷板或金属板
瓷板应光洁，金属板以粗糙度达到。3.5瓷埚
瓷埚的容量为50mL。
3.6传热介质
传热介质应不与被测试样起反应，如使用水浴、甘油浴或硅油浴，4试样制备
取一定量的实验室样品放在瓷柑埚内，然后将瓷埚置于适当的传热介质中。加热样品至熔化，记录开始熔化的温度。继续加热使其完全熔化，直至其温度超过开始熔化的温度25～50℃。在熔化和升温的整个阶段应搅动试样，使其完全成为均勾且无气泡的液体。另外把试样环加热到与熔化试样相同的温度，再将其放在瓷板或金属板上，为避免与其粘合，瓷板或金属板可稍微涂些甘油或硅油。用足够量的熔化的试样填满试样环，使其在冷却之后稍有多余部分。在空气中冷却30min，然后用稍加热的刀除去多余试样。
5试验步骤
准备好仪器，悬挂好温度计，使温度计的底部位于试样环平面，并与两环的距离相等，调节环架成水平状。
5.1软化点温度低于80℃的试样的测试用比估计温度低10℃的蒸馏水装满容器，要浸没试样环，水面应高出试样环50mm，在恒温的水浴中，这一温度应保持15min，用夹钳把预先浸在水浴中达到同一温度的钢球放入钢球定位环上。均勾升温，升温速度为5士1C/min。加热水浴温度，直至钢球穿到试样环进入试料。凡是不按上述升温速度加热的所有试验都无效。当被试料包的钢球触及到环架的下承板时，要及时记录温度计所显示出的温度，在试验过程中，如果试样发生连续降解的话，则可充入惰性气体或用其他方法进行测量。也可使用与本标准建议不同的传热介质进行加热。5.2软化点温度超过80℃的试样的测试超过80℃C软化点的试样制备和操作方法与5.1条相同，但要使用甘油浴或硅油浴进行加热。热熔胶粘剂在接近约80℃软化点的情况下，应该明确说明使用的传热介质的性能。6结果表示
二次测定温度的允许差为0.5℃。393

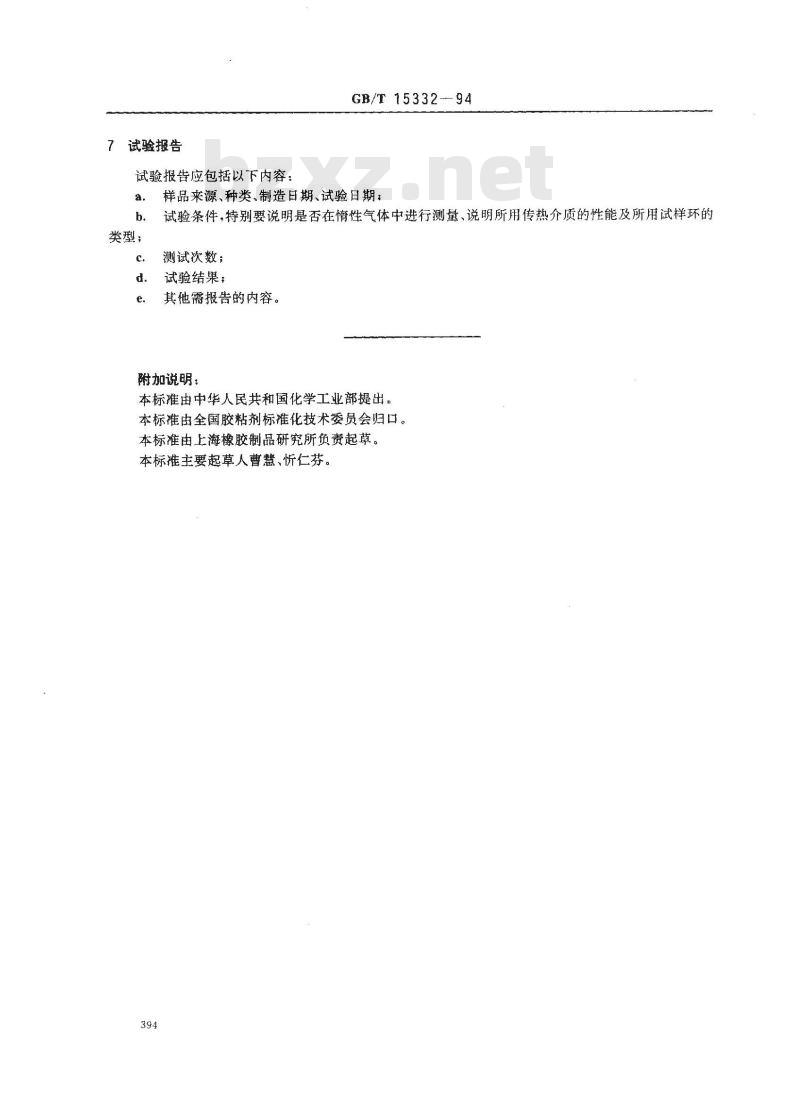

试验报告
试验报告应包括以下内容：
GB/T15332-94
样品来源、种类、制造日期、试验日期：试验条件，特别要说明是否在惰性气体中进行测量、说明所用传热介质的性能及所用试样环的b.
类型；
测试次数；
试验结果；
其他需报告的内容。
附加说明：
本标准由中华人民共和国化学工业部提出。本标推由全国胶粘剂标雄化技术委员会归口。本标准由上海橡胶制品研究所负责起草。本标推主要起草人曹慧、忻仁芬。394
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
