中华人民共和国国家标准
工业用变速宽V带
Variable-speed-changers wide V-belts for industry1主题内容与适用范围
GB/T15327—94
本标准规定了工业用变速宽V带（以下简称“带”)的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存规则。
本标准主要适用于一般工业机械的变速装置中传动用的宽V带，不适用于机动车和农业机械上使用的V带。
2引用标准
GB3686三角带全截面拉伸性能试验方法GB3688三角带线绳与橡胶粘合强度试验方法GB/T12733工业用变速宽V带尺寸GB/T12735农业机械用V带疲劳试验方法3产品分类
3.1结构形式

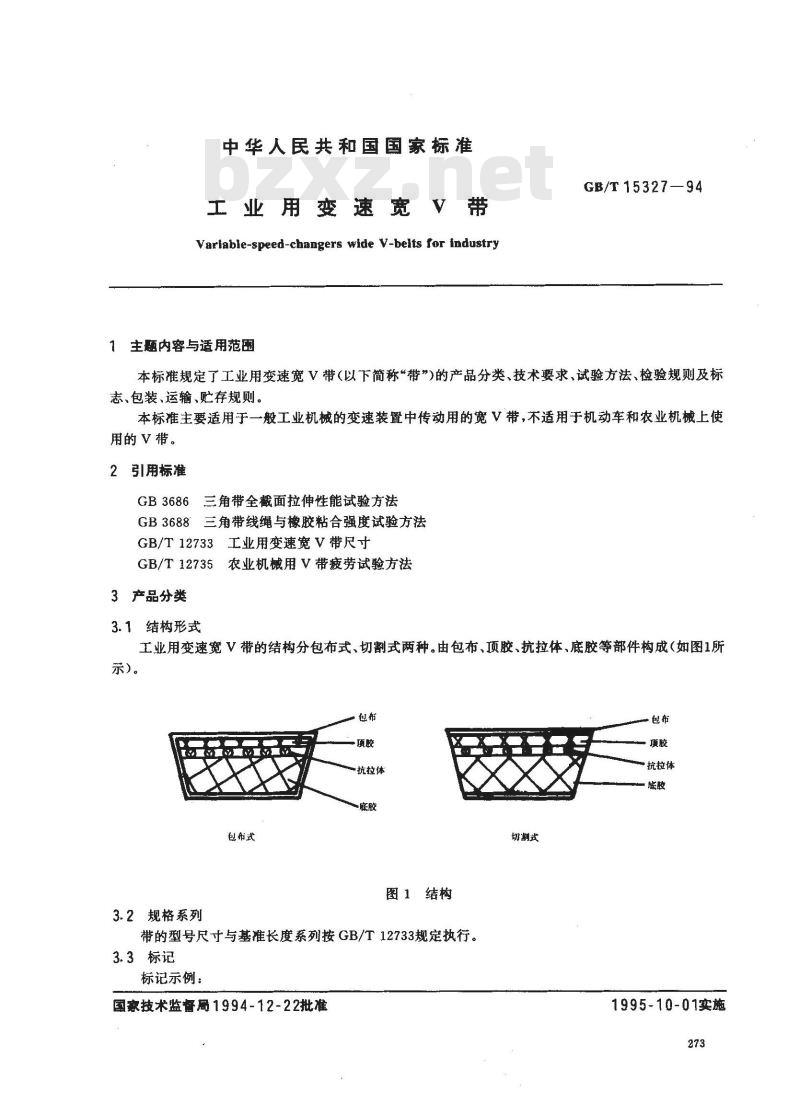

工业用变速宽V带的结构分包布式、切割式两种。由包布、顶胶、抗拉体、底胶等部件构成（如图1所示）。
抗拉体
包布式
图1结构
3.2规格系列
带的型号尺寸与基准长度系列按GB/T12733规定执行。3.3标记
标记示例：
国家技术监督局1994-12-22批准s
切制式
“抗拉体
1995-10-01实施

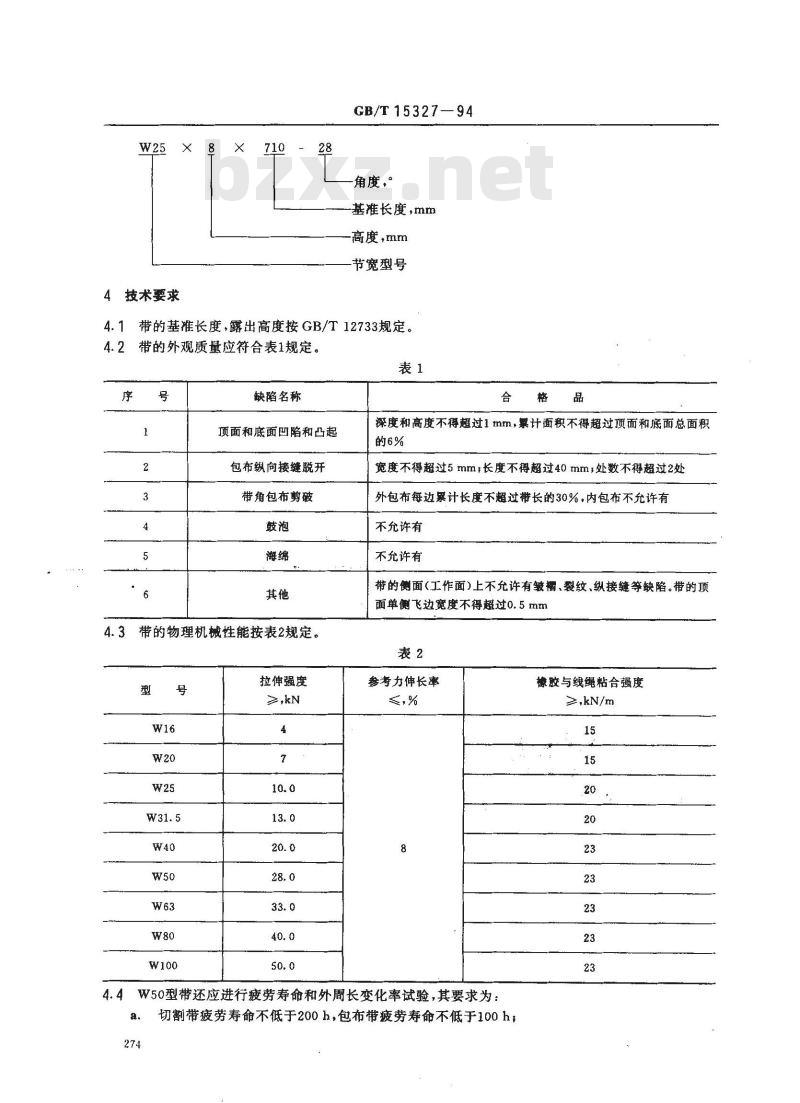

4技术要求
GB/T15327—94
角度，。
基准长度，mm
-高度，mm
节宽型号
带的基准长度，露出高度按GB/T12733规定。4.1
带的外观质量应符合表1规定。
缺陷名称
顶面和底面凹陷和凸起
包布纵向接缝脱开
带角包布剪破
4.3带的物理机械性能按表2规定。型
拉伸强度
深度和高度不得超过1 mm，累计面积不得超过顶面和底面总面积的6%
宽度不得超过5mm；长度不得超过40 mm；处数不得超过2处外包布每边累计长度不超过带长的30%，内包布不允许有不允许有
不允许有
带的侧面（工作面）上不允许有皱褶、裂纹、纵接缝等缺陷。带的顶面单侧飞边宽度不得超过0.5 mm表2
参考力伸长率
4.4W50型带还应进行疲劳寿命和外周长变化率试验，其要求为：a.
切割带疲劳寿命不低于200h，包布带疲劳寿命不低于100h，橡胶与线绳粘合强度
≥,kN/m
GB/T15327--94
达到规定寿命时带的伸长率不得大于2%；b.
c以2个试样测试值的平均值表示试验结果。5试验方法

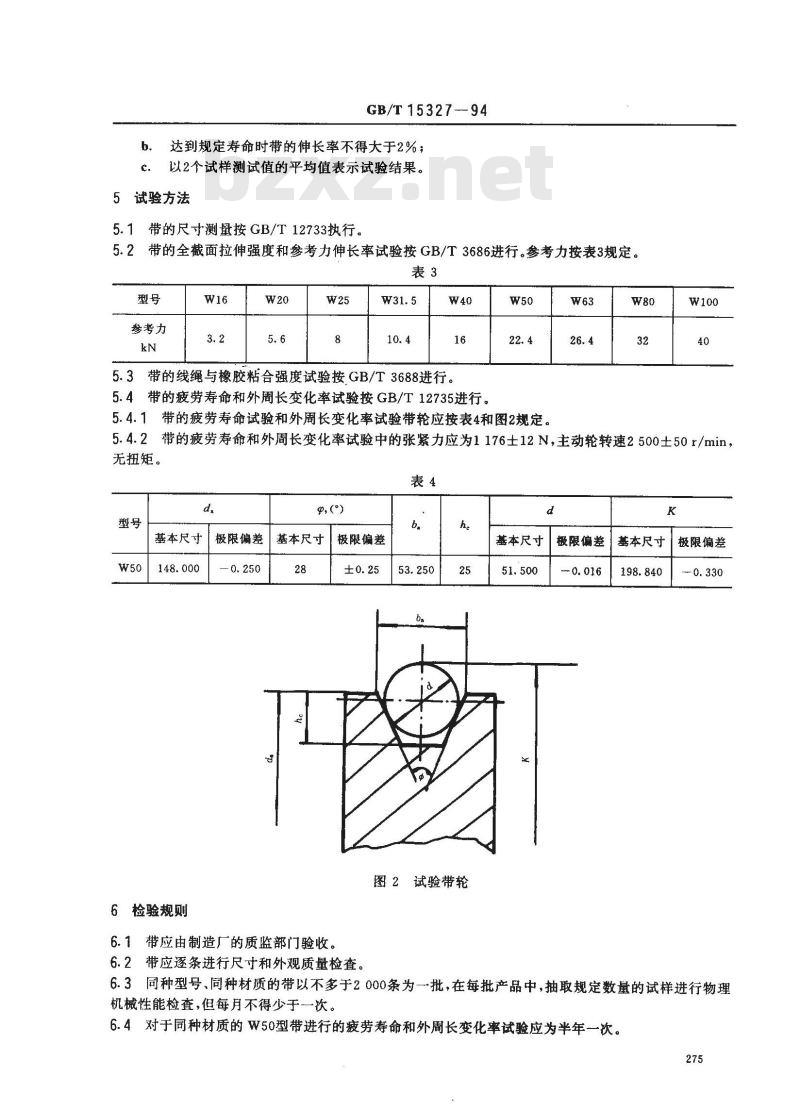

5.1带的尺寸测量按GB/T12733执行。5.2带的全截面拉伸强度和参考力伸长率试验按GB/T3686进行。参考力按表3规定。表3
参考力
5.3带的线绳与橡胶粘合强度试验按GB/T3688进行。5.4带的疲劳寿命和外周长变化率试验按GB/T12735进行。5.4.1
带的疲劳寿命试验和外周长变化率试验带轮应按表4和图2规定。W63
带的疲劳寿命和外周长变化率试验中的张紧力应为1176士12N，主动轮转速2500土50r/min，无扭矩。
基本尺寸
极限偏差
W50148.000
6检验规则
基本尺寸
极限偏差
6.1带应由制造厂的质监部门验收。±0.25
图2试验带轮
6.2带应逐条进行尺寸和外观质量检查。d
基本尺寸
极限偏差
基本尺寸
极限偏差
6.3同种型号、同种材质的带以不多于2000条为一批，在每批产品中，抽取规定数量的试样进行物理机械性能检查，但每月不得少于一次。6.4对于同种材质的W50型带进行的疲劳寿命和外周长变化率试验应为半年一次。275
GB/T 15327-94www.bzxz.net

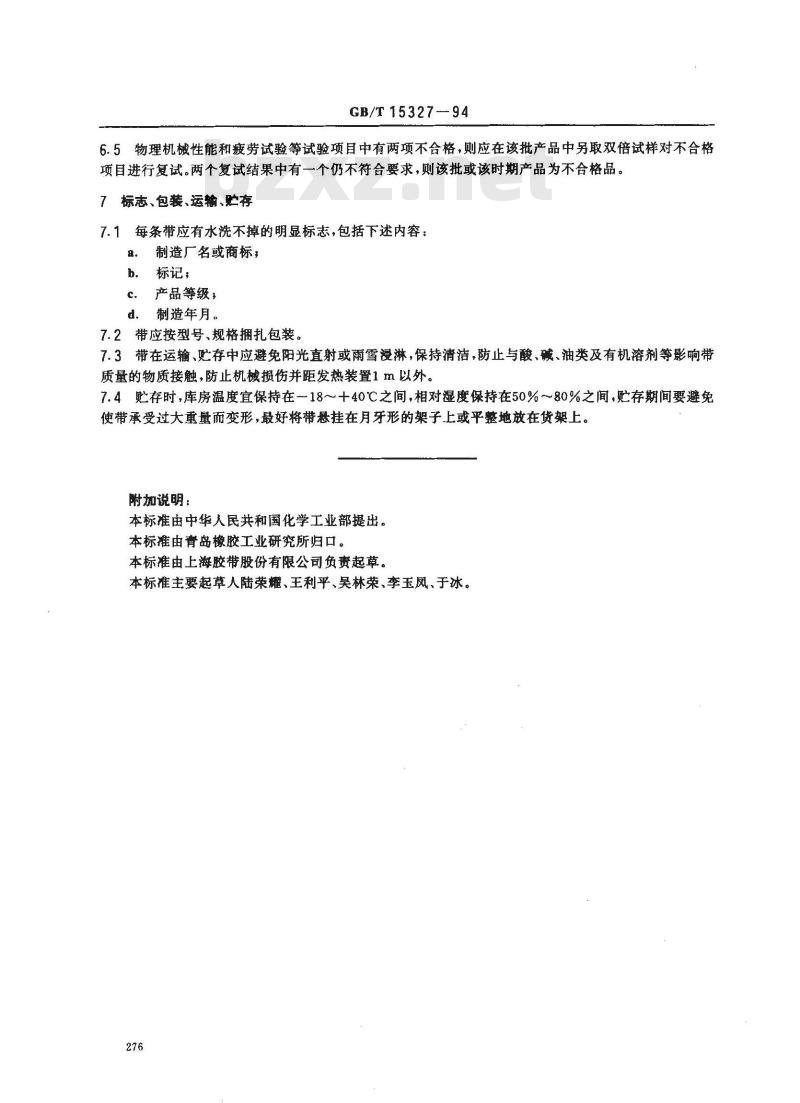

6.5物理机械性能和疲劳试验等试验项目中有两项不合格，则应在该批产品中另取双倍试样对不合格项目进行复试。两个复试结果中有一个仍不符合要求，则该批或该时期产品为不合格品。7标志、包装、运输、贮存
7.1每条带应有水洗不掉的明显标志，包括下述内容：a。制造厂名或商标，
b．标记；
c．产品等级，
d。制造年月。
7.2带应按型号、规格捆扎包装。7.3带在运输、贮存中应避免阳光直射或雨雪浸淋，保持清洁，防止与酸、碱、油类及有机溶剂等影响带质量的物质接触，防止机械损伤并距发热装置1m以外。7.4贮存时，库房温度宜保持在一18～十40℃之间，相对湿度保持在50%～80%之间，贮存期间要避免使带承受过大重量而变形，最好将带悬挂在月牙形的架子上或平整地放在货架上。附加说明：
