【国家标准(GB)】 绝缘用胶粘带电腐蚀试验方法

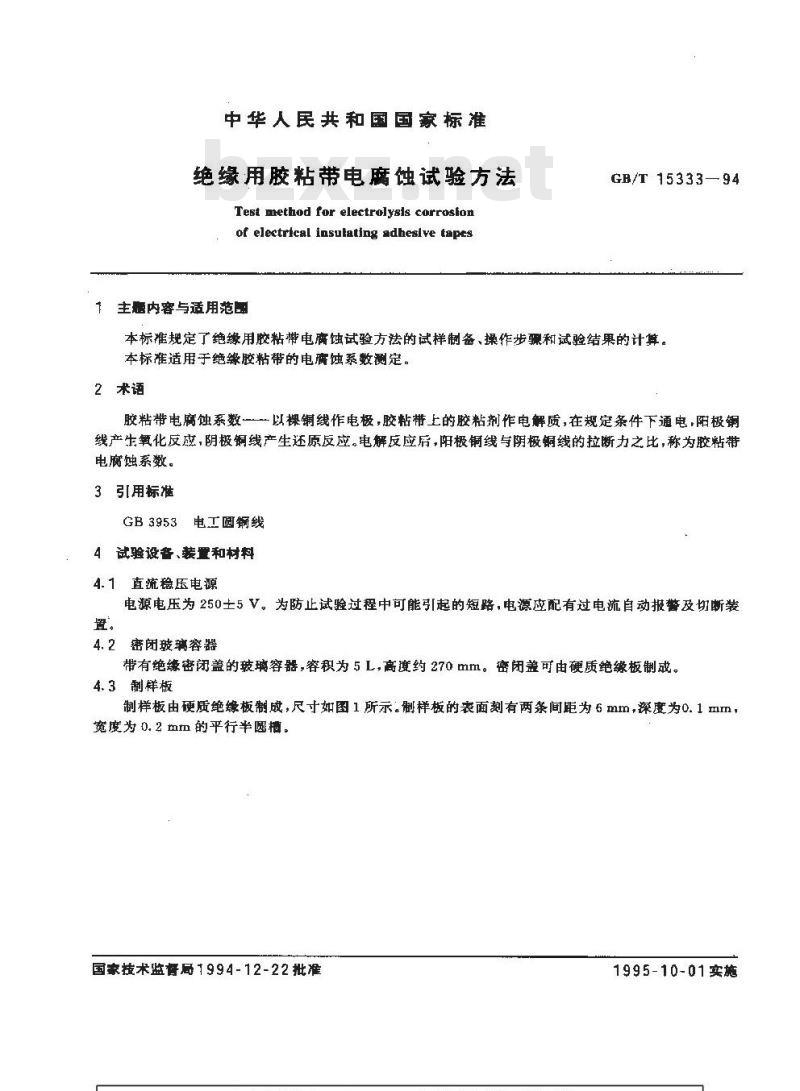

中华人民共和国国家标准
绝缘用胶粘带电腐蚀试验方法
Test method for electrolysis corroslonof electrical insulating adhesive tapts主题内容与适用范围
GB/T15333—94bzxZ.net
本标准规定了绝缘用胶粘带电离蚀试验方法的试样制备、操作步骤和试验结果的计算。本标准适用于绝缘胶粘带的电腐蚀系数测定。2术语
胶粘带电腐蚀系数一以棵铜线作电极，胶粘带上的胶粘剂作电解质，在规定条件下通电，阳极铜线产生氧化反应，阴极铜线产生还原反应。电解反应后，阳极铜线与阴极铜线的拉断力之比，称为胶粘带电腐蚀系数。
3引用标准
GB 3953
电工圆钢线
4试验设备、装置和材料
4. 1直统稳压电源
电源电压为250土5V。为防止试验过程中可能引起的短路，电源应配有过电流自动报警及切断装置。
4.2密闭玻璃容器
带有绝缘密闭盖的玻璃容器，容积为5L，高度约270mm。密闭盖可由硬质绝缘板制成。4.3制样板
制样板由硬质绝缘板制成，尺寸如图1所示。制样板的表面刻有两条间距为6mm，深度为0.1mm，宽度为 0. 2 的平行半圆槽。
国家技术监督局1994-12-22批准1995-10-01实施
CB/T1533394

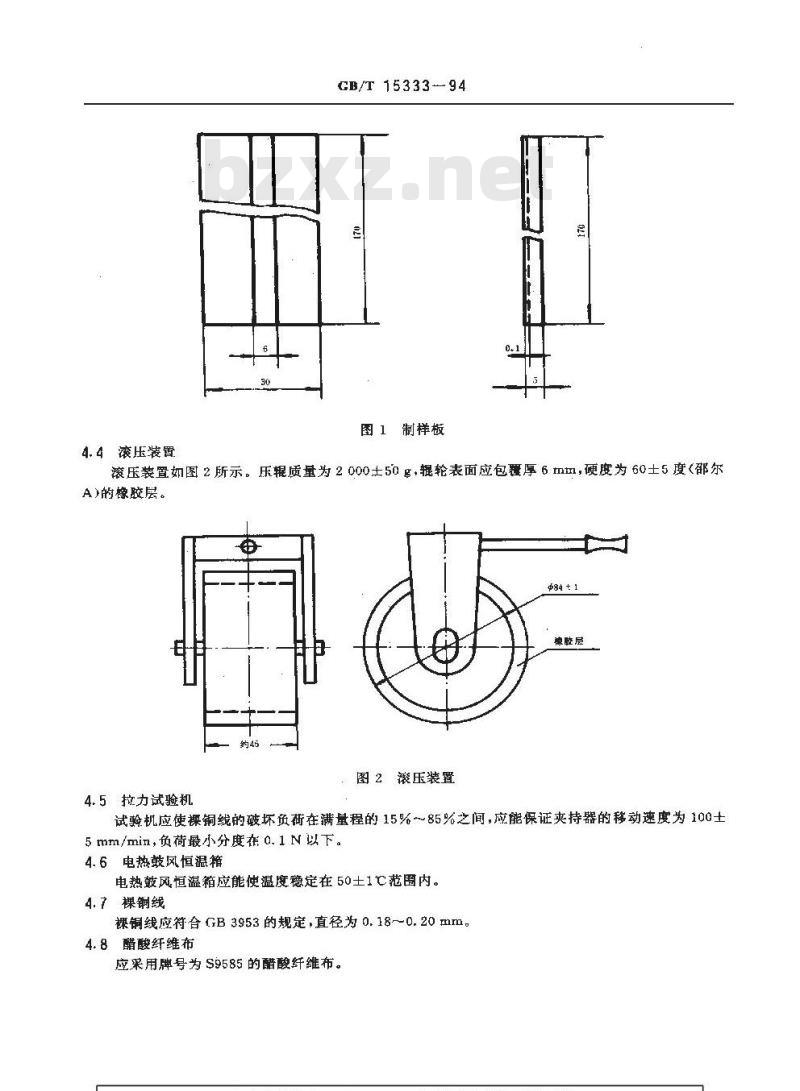

图1制样板
4.4滚压装置
滚压装置如图2所示。乐辊质量为2000士50g，辑轮表面应包覆厚6mm，硬度为60土5度<邵尔A)的橡胶层。
橡胶层
图2滋压装置
4.5拉力试验机
试验机应使裸铜线的破坏负在满量程的15%~85%之间，应能保证夹持器的移动速度为100士5mm/min,负荷最小分度在0.1N以下。4.6电热鼓风恒温箱
电热鼓风恒温箱应能使温度稳定在50土1℃范围内。4.7棵铜线
裸铜线应符合GB3953的规定，直径为0.18~~0.20mm。4.8醋酸纤维布
应果用牌号为 S9585 的醋酸纤维布。5试样

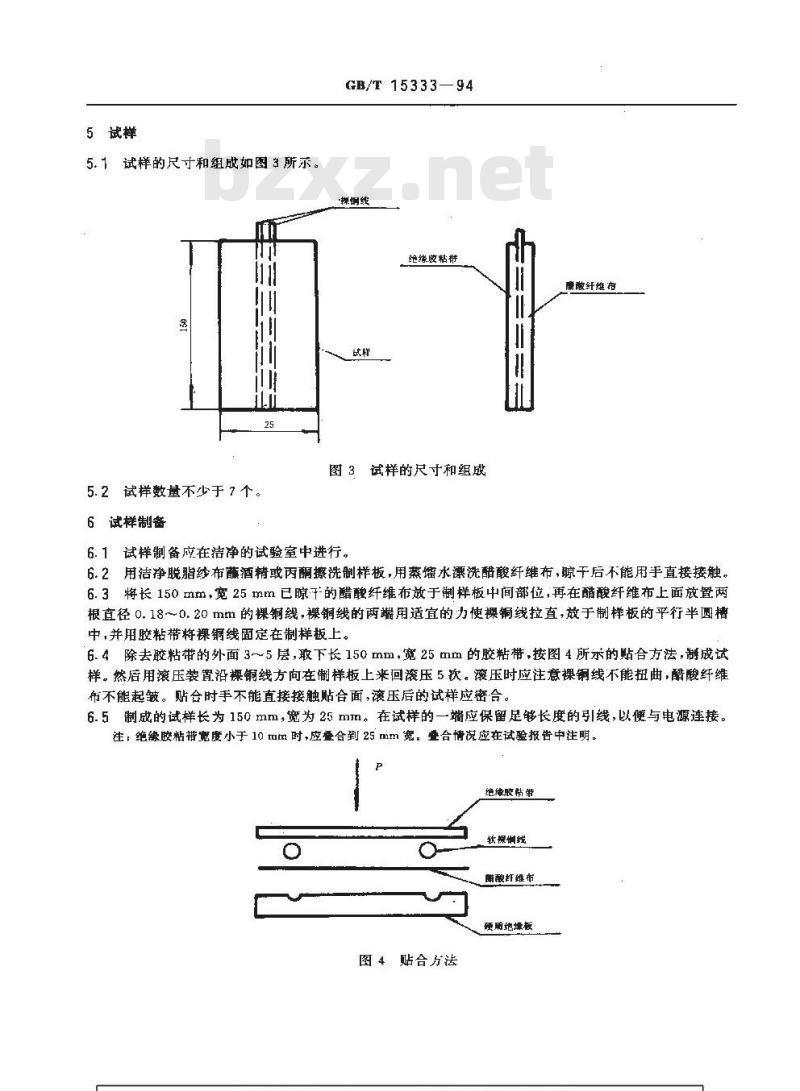

5.1试样的尺寸和组成如图3所示。25
5.2试样数量不少于7个。
6试样制备
GB/T 15333—94
绝缘胶粘带
图3试样的尺寸和组成
6.1试样制备应在洁净的试验室中进行。糖酸纤维剂
6.2用洁净脱脂纱布蘸酒精或丙酮擦洗制样板，用蒸馏水漂洗醋酸纤维布，晾干后不能用手直接接触。6.3将长150mm，宽25mm已晾千的醋酸纤维布放于制样板中间部位，再在醋酸纤维布上面放置两根直径0.18~0.20mm的棵铜线，裸铜线的两竭用适宜的力使裸铜线拉直，放于制样板的平行半圆槽中，并用胶粘带将裸铜线固定在制样板上。6.4除去胶粘带的外面3～5层，取下长150mm，宽25mm的胶粘带，按图4所示的贴合方法，制成试样。然后用滚压装置沿裸铜线方向在制样板上来回滚压5次。滚压时应注意裸铜线不能扭曲·醋酸纤维布不能起皱。贴合时手不能直接接触贴合面，滚压后的试样应密合。6.5制成的试样长为150mm，宽为25mm。在试样的一端应保留足够长度的引线，以便与电源连接。注；绝缘胶粘带宽度小于10tmm时，应叠合到25mm宽。叠合情况应在试验报告中注明。H
绝续胶帖带
图4贴合方法
软斓虚线
醋酸虾维布
硬励绝综板
7试验步驿
GB/T15333—94

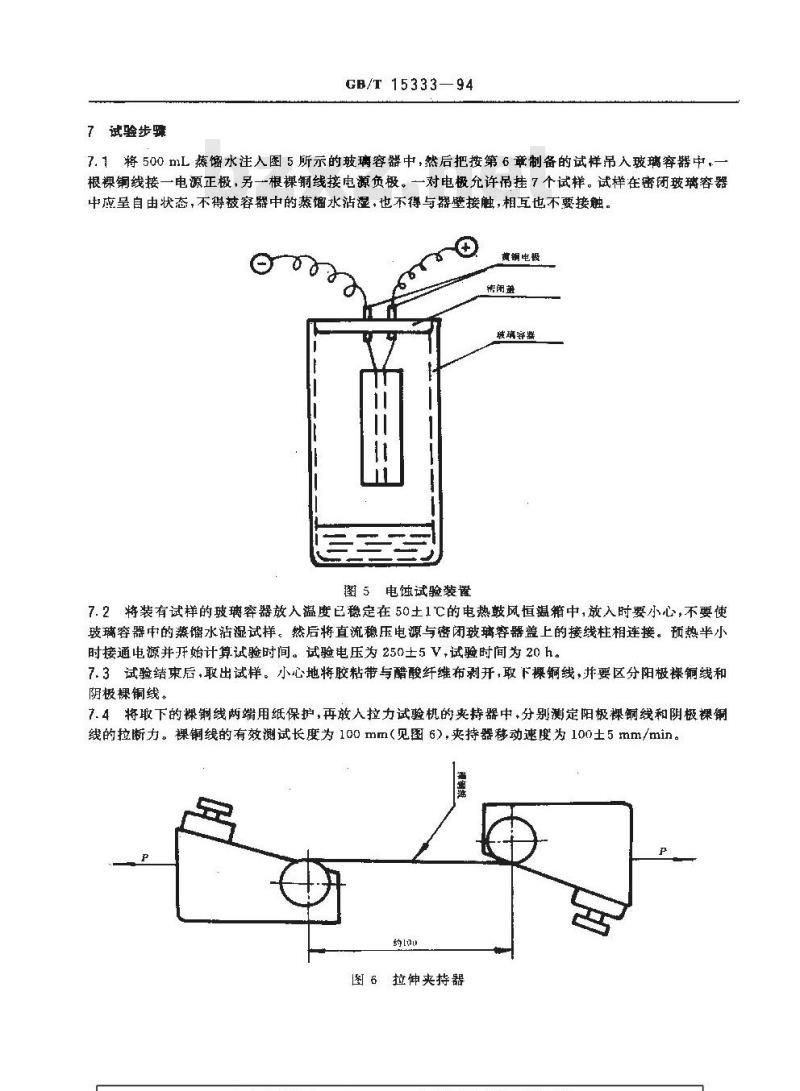

7. 1将 500 mL 蒸馏水注入图 5 所示的玻璃容器中,然后把按第 6 章制备的试样吊入玻璃容器中，一对电极允许吊挂7个试样。试样在密闭玻璃容器根裸铜线接一电源正极，另一根裸铜线接电源负极。一中应呈自由状态，不得被容器中的蒸馏水沾湿，也不得与器壁接触，相互也不要接触，+
图5电蚀试验装置
黄钢电极
帮闭画
玻璃容器
7.2将装有试样的玻璃容器放入温度已稳定在50土1℃的电热鼓风恒温箱中，放入时要小心，不要使玻璃容器中的蒸馏水活湿试样。然后将直流稳压电源与密闭玻璃容器盖上的接线柱相连接。预热半小时接通电源并开始计算试验时间。试验电压为250士5V，试验时间为20h。7.3试验结束后，取出试样。小心地将胶粘带与醋酸纤维布剥开，取下棵铜线，并要区分阳极棵铜线和阴极棵铜线，
7.4将取下的裸钢线两端用纸保护，再放入拉力试验机的夹持器中，分别测定阳极裸铜线和阴极裸铜线的拉断力。裸铜线的有效测试长度为100mm（见图6)，夹持器移动速度为100士5mm/min。图6拉伸夹持器

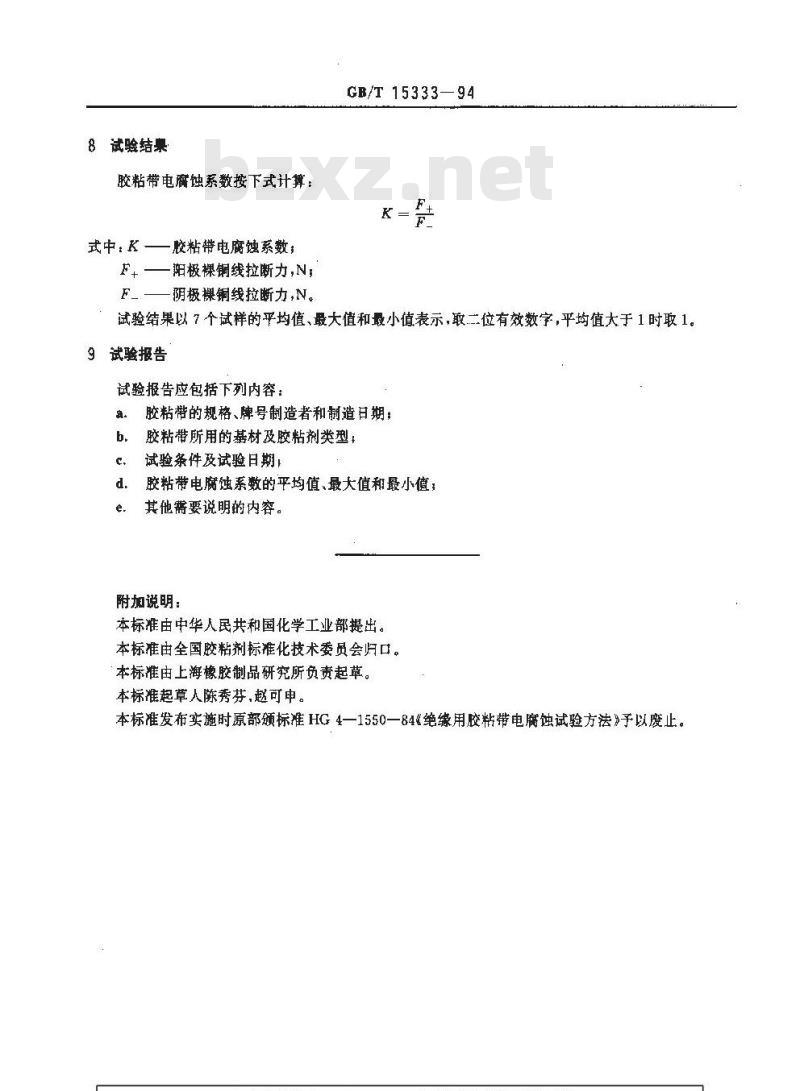

8试验结票
胶粘带电腐蚀系数按下式计算：式中：K胶粘带电腐蚀系数，
F+—阳极裸铜线拉断力，N，
F_—阴极棵铜线拉断力,N。
GB/T 15333-94
试验结果以7个试样的平均值、最大值和最小值表示，取二位有效数字,平均值大于1时取1。9试验报告
试验报告应包括下列内容：
胶粘带的规格、牌号制造者和制造日期：胶粘带所用的基材及胶粘剂类型：试验条件及试验日期，
胶粘带电腐蚀系数的平均值、最大值和最小值其他要说明的内容。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由全国胶粘剂标准化技术委员会归口。本标准由上海橡胶制品研究所负责起草。本标准起草人陈秀芬,越可申。
本标准发布实施时原部颁标准HG4一1550一84《绝缘用胶粘带电腐蚀试验方法予以废止。
