ICS83.140.50

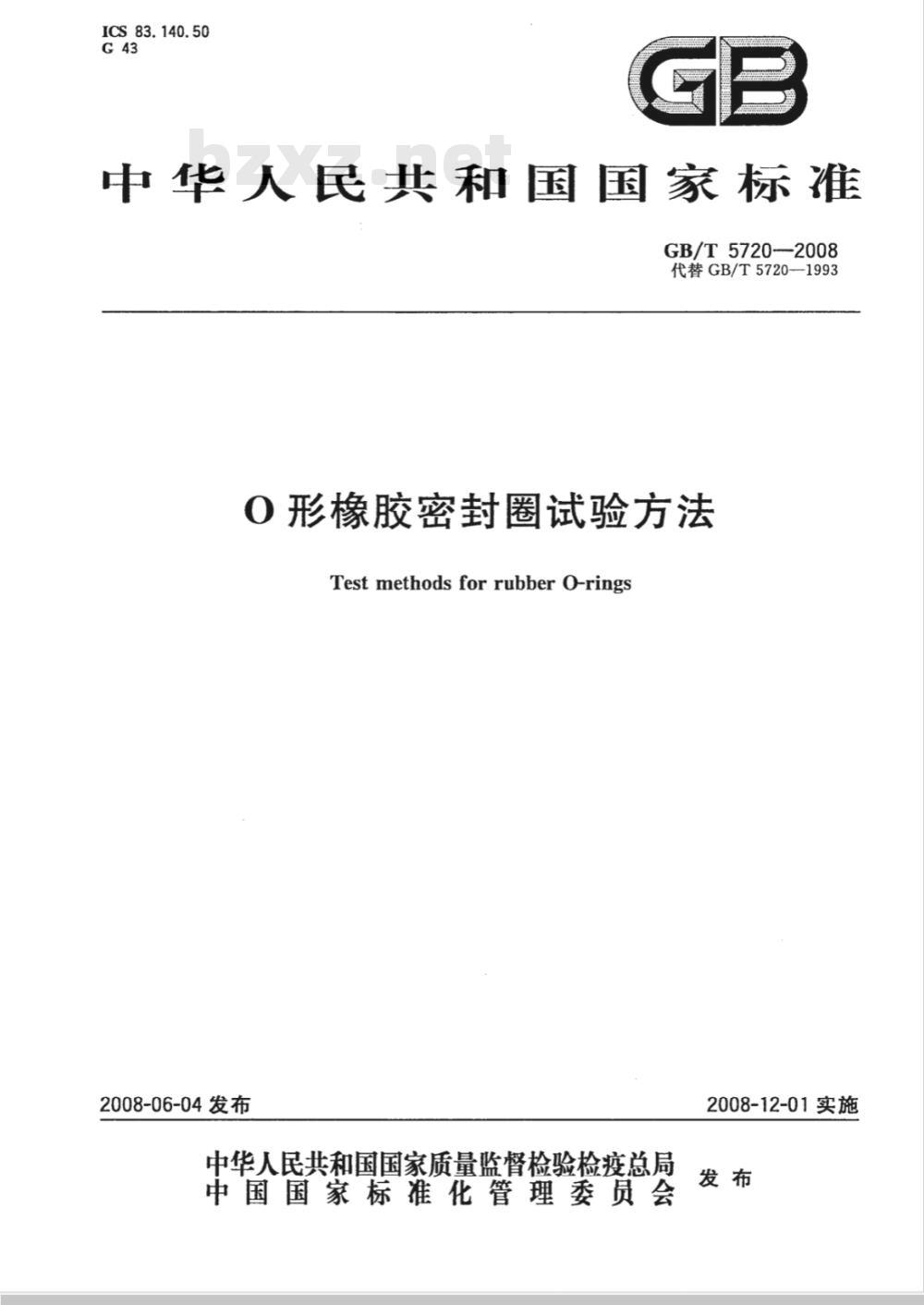

中华人民共和国国家标准
GB/T5720-2008
代替GB/T5720—1993
O形橡胶密封圈试验方法
TestmethodsforrubberO-rings
2008-06-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

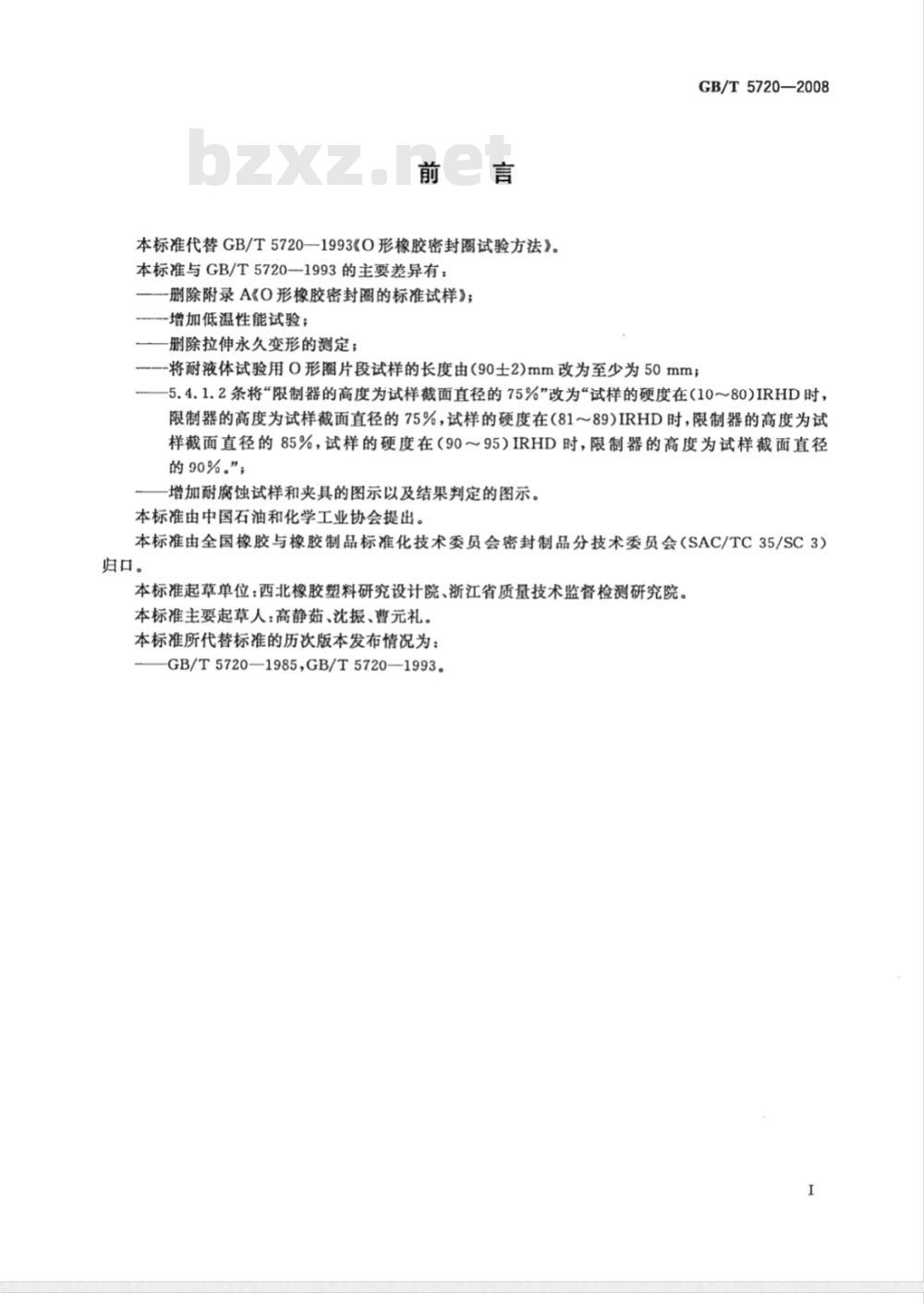

本标准代替GB/T5720—1993《O形橡胶密封圈试验方法》。本标准与GB/T5720-1993的主要差异有：一删除附录A《O形橡胶密封圈的标准试样》；增加低温性能试验；
删除拉伸永久变形的测定；
GB/T5720—2008
-将耐液体试验用0形圈片段试样的长度由（90士2)mm改为至少为50mm；5.4.1.2条将“限制器的高度为试样截面直径的75%”改为“试样的硬度在（10～80)IRHD时，限制器的高度为试样截面直径的75%，试样的硬度在（81～89)IRHD时，限制器的高度为试样截面直径的85%，试样的硬度在（90～95)IRHD时，限制器的高度为试样截面直径的90%。”；
增加耐腐蚀试样和夹具的图示以及结果判定的图示。本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会密封制品分技术委员会（SAC/TC35/SC3）归口。
本标准起草单位：西北橡胶塑料研究设计院、浙江省质量技术监督检测研究院。本标准主要起草人：高静茹、沈振、曹元礼。本标准所代替标准的历次版本发布情况为：GB/T5720—1985,GB/T5720—1993。1

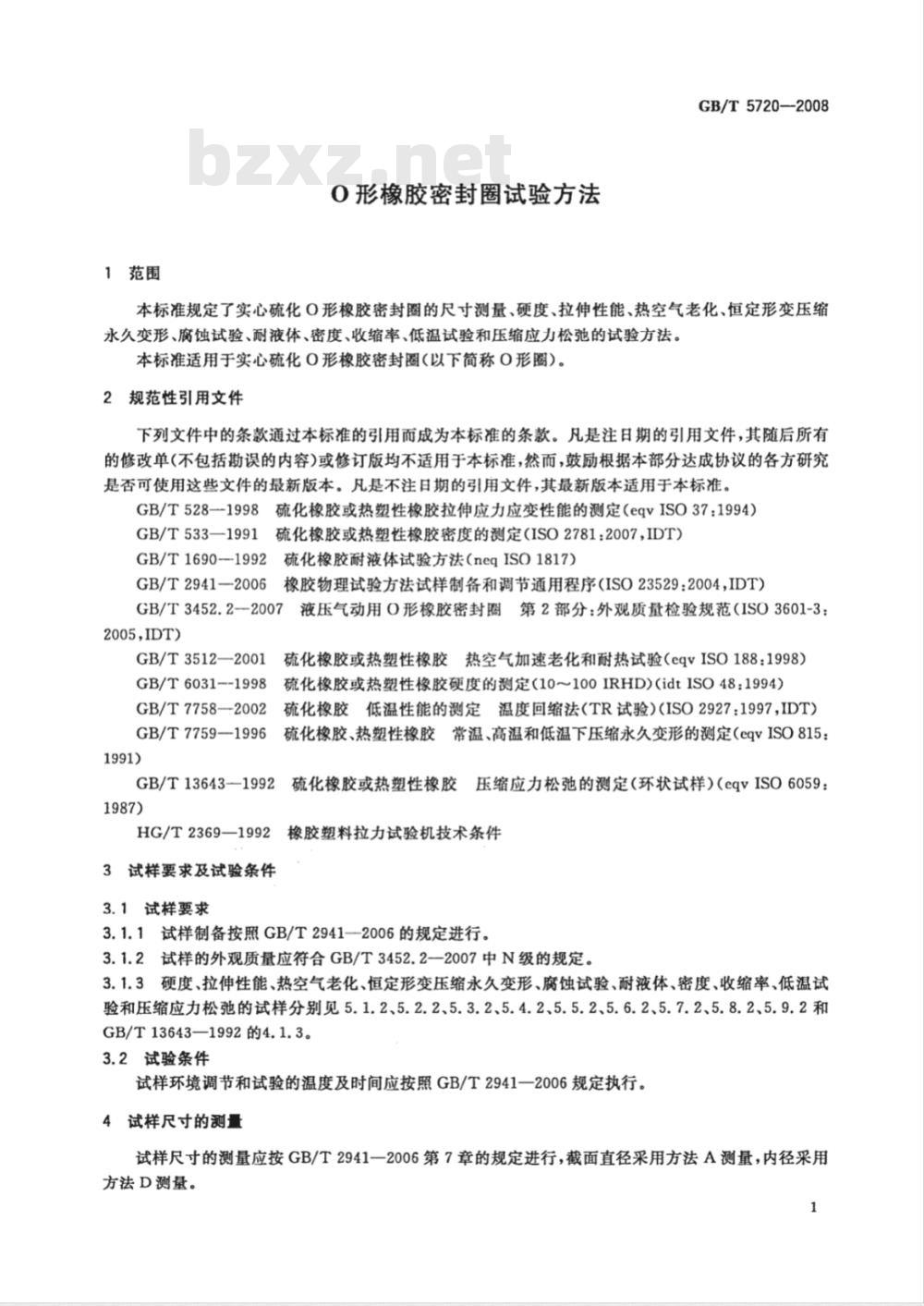

1范围
O形橡胶密封圈试验方法
GB/T5720—2008
本标准规定了实心硫化O形橡胶密封圈的尺寸测量、硬度、拉伸性能、热空气老化、恒定形变压缩永久变形、腐蚀试验、耐液体、密度、收缩率、低温试验和压缩应力松弛的试验方法。本标准适用于实心硫化O形橡胶密封圈（以下简称O形圈）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括误的内容）或修订版均不适用于本标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T528-1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（eqvISO37：1994）GB/T533—1991
硫化橡胶或热塑性橡胶密度的测定（ISO2781：2007，IDT）GB/T1690--1992
：硫化橡胶耐液体试验方法（negIsO1817)GB/T2941-2006
橡胶物理试验方法试样制备和调节通用程序（ISO23529：2004，IDT）GB/T3452.2—2007
7液压气动用O形橡胶密封圈第2部分：外观质量检验规范（ISO3601-3：2005，IDT）
GB/T3512—2001
GB/T6031--1998
GB/T7758—2002
GB/T7759-1996
GB/T13643-1992
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（eqvISO188：1998）硫化橡胶或热塑性橡胶硬度的测定（10～100IRHD)(idtISO48：1994）硫化橡胶低温性能的测定温度回缩法（TR试验）（ISO2927：1997,IDT）硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形的测定（eqvISO815：硫化橡胶或热塑性橡胶压缩应力松弛的测定（环状试样）（eqvISO6059：HG/T2369—1992橡胶塑料拉力试验机技术条件3试样要求及试验条件
3.1试样要求
3.1.1试样制备按照GB/T2941—2006的规定进行。3.1.2试样的外观质量应符合GB/T3452.22007中N级的规定。3.1.3硬度、拉伸性能、热空气老化、恒定形变压缩永久变形、腐蚀试验、耐液体、密度、收缩率、低温试验和压缩应力松弛的试样分别见5.1.2、5.2.2、5.3.2、5.4.2、5.5.2、5.6.2、5.7.2、5.8.2、5.9.2和GB/T13643—1992的4.1.3。
3.2试验条件
试样环境调节和试验的温度及时间应按照GB/T2941一2006规定执行。4试样尺寸的量
试样尺寸的测量应按GB/T2941一2006第7章的规定进行，截面直径采用方法A测量，内径采用方法D测量。
GB/T 5720-2008

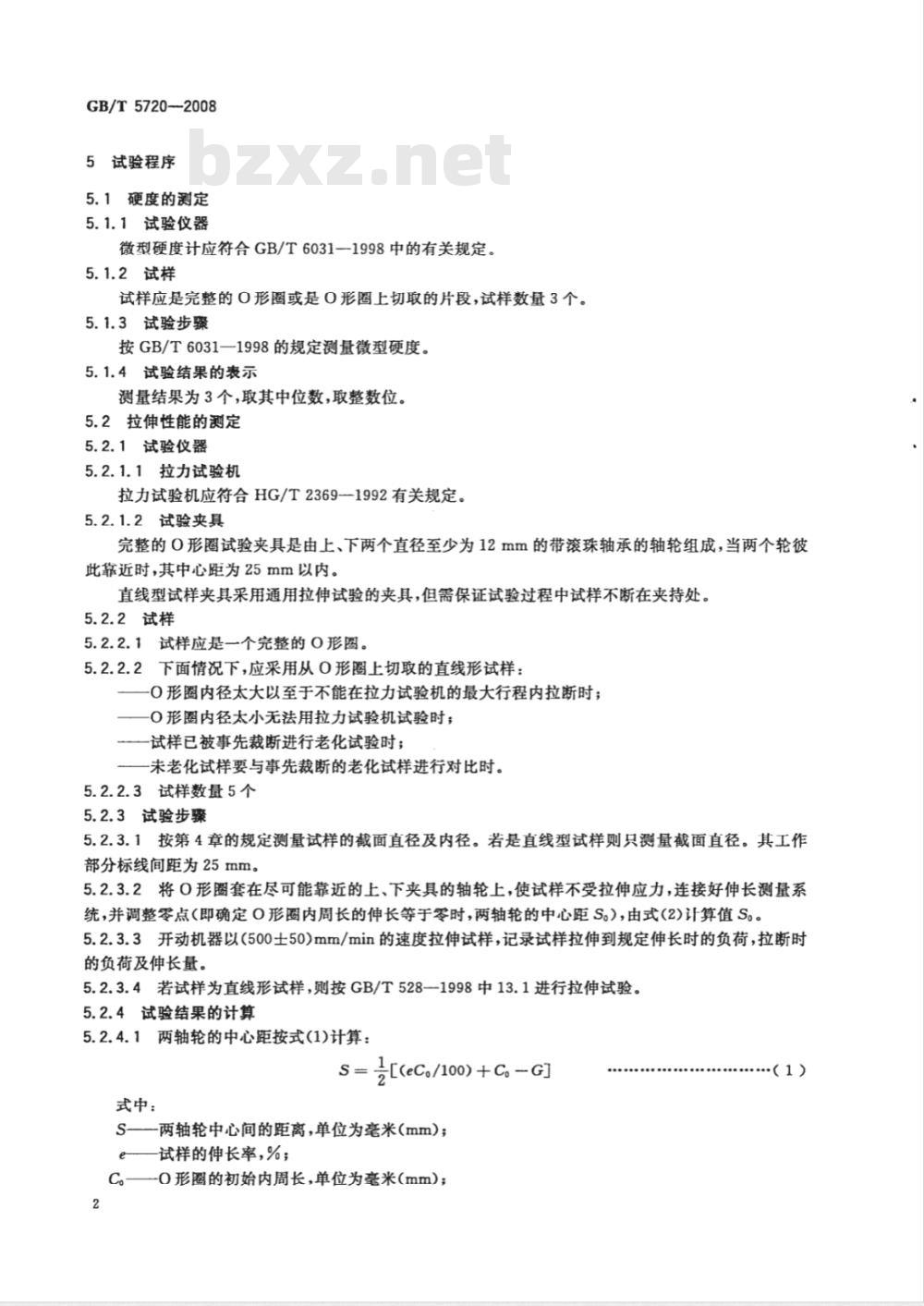

5试验程序
5.1硬度的测定
5.1.1试验仪器
微型硬度计应符合GB/T6031一1998中的有关规定。5.1.2试样
试样应是完整的0形圈或是0形圈上切取的片段，试样数量3个。5.1.3试验步骤
按GB/T6031一1998的规定测量微型硬度。5.1.4试验结果的表示
测量结果为3个，取其中位数，取整数位。5.2拉伸性能的测定
5.2.1试验仪器
5.2.1.1拉力试验机
拉力试验机应符合HG/T2369-1992有关规定。5.2.1.2试验夹具
完整的O形圈试验夹具是由上、下两个直径至少为12mm的带滚珠轴承的轴轮组成，当两个轮彼此靠近时，其中心距为25mm以内。直线型试样夹具采用通用拉伸试验的夹具，但需保证试验过程中试样不断在夹持处。5.2.2试样
5.2.2.1试样应是一个完整的0形图。5.2.2.2下面情况下，应采用从0形圈上切取的直线形试样：-O形圈内径太大以至于不能在拉力试验机的最大行程内拉断时；O形圈内径太小无法用拉力试验机试验时；一试样已被事先裁断进行老化试验时；一未老化试样要与事先裁断的老化试样进行对比时。5.2.2.3试样数量5个
5.2.3试验步骤
5.2.3.1按第4章的规定测量试样的截面直径及内径。若是直线型试样则只测量截面直径。其工作部分标线间距为25mm。
5.2.3.2将0形圈套在尽可能靠近的上、下夹具的轴轮上，使试样不受拉伸应力，连接好伸长测量系统，并调整零点（即确定O形圈内周长的伸长等于零时，两轴轮的中心距S。），由式(2)计算值S。5.2.3.3开动机器以（500士50)mm/min的速度拉伸试样，记录试样拉伸到规定伸长时的负荷，拉断时的负荷及伸长量。
5.2.3.4若试样为直线形试样，则按GB/T528-1998中13.1进行拉伸试验。5.2.4试验结果的计算
5.2.4.1两轴轮的中心距按式(1)计算：[(eC/100) + C。 - G]
式中：
S——两轴轮中心间的距离，单位为毫米(mm);试样的伸长率，%；
C。——0形圈的初始内周长,单位为毫米(mm)；2
·（1）

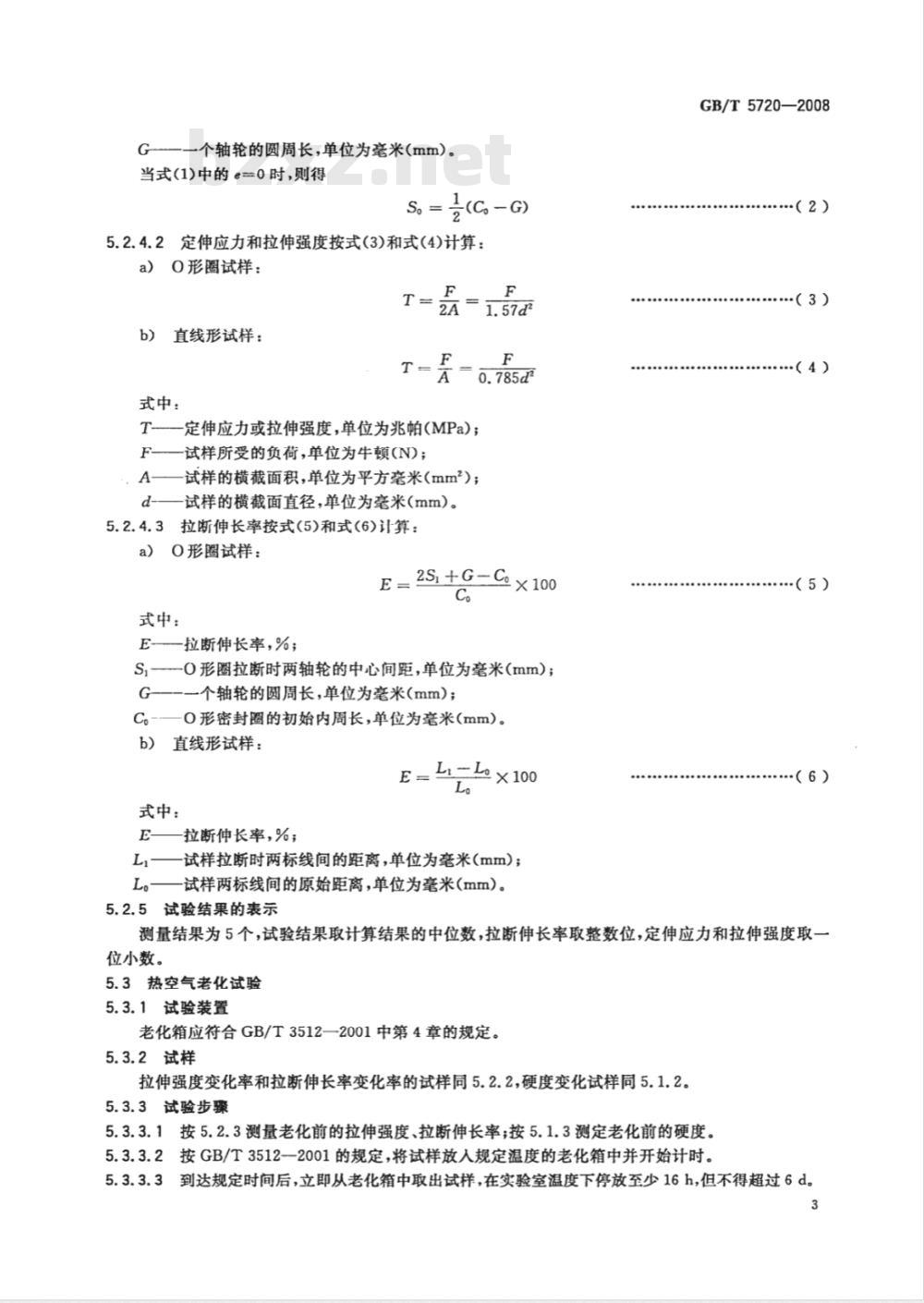

个轴轮的圆周长，单位为毫米(mm）。当式(1)中的e=0时,则得
S。 =
(C。-G)
5.2.4.2定伸应力和拉伸强度按式(3)和式(4)计算：a）O形圈试样：
b）直线形试样：
式中：
2A=1.57d2
-定伸应力或拉伸强度，单位为兆帕(MPa)；F
-试样所受的负荷，单位为牛顿(N)；A一试样的横截面积，单位为平方毫米（mm）；d-试样的横截面直径，单位为毫米(mm）。5.2.4.3拉断伸长率按式(5)和式(6)计算：a）O形圈试样：
式中：
拉断伸长率，%；
E = 2Si +C-C ×100
-O形圈拉断时两轴轮的中心间距，单位为毫米(mm）；一个轴轮的圆周长，单位为毫米（mm）；0形密封圈的初始内周长，单位为毫米（mm）。b）直线形试样：
式中：
拉断伸长率，%，免费标准下载网bzxz
E==l ×100
试样拉断时两标线间的距离，单位为毫米(mm)；试样两标线间的原始距离，单位为毫米（mm）。5.2.5试验结果的表示
GB/T5720—2008
（2）
·（3）
·（4）
·（5）
测量结果为5个，试验结果取计算结果的中位数，拉断伸长率取整数位，定伸应力和拉伸强度取一位小数。
5.3热空气老化试验
5.3.1试验装置
老化箱应符合GB/T3512一2001中第4章的规定。5.3.2试样
拉伸强度变化率和拉断伸长率变化率的试样同5.2.2，硬度变化试样同5.1.2。5.3.3试验步骤
5.3.3.1按5.2.3测量老化前的拉伸强度、拉断伸长率；按5.1.3测定老化前的硬度。5.3.3.2按GB/T3512-2001的规定，将试样放入规定温度的老化箱中并开始计时。5.3.3.3到达规定时间后，立即从老化箱中取出试样，在实验室温度下停放至少16h，但不得超过6d。3
GB/T5720—2008
5.3.3.4按5.2.3测量老化后的拉伸强度、拉断伸长率；按5.1.3测定老化后的硬度。5.3.4试验结果的计算
5.3.4.1拉伸强度变化率，按式(7)计算：AT; = ×100
式中：
试样热空气老化后的拉伸强度变化百分率，%；试样老化前的拉伸强度，单位为兆帕(MPa)；T
一试样热空气老化后的拉伸强度，单位为兆帕(MPa)。5.3.4.2拉断伸长率变化百分率按式(8)计算：E-E×100
式中：
-试样热空气老化后的拉断伸长率变化百分率，%；试样老化前的拉断伸长率，%；
试样热空气老化后的拉断伸长率，%。硬度的试验结果以硬度的变化值表示，按式(9)计算：5.3.4.3
AH,=HH。
式中：
△H,热空气老化后硬度的变化值,单位为微型硬度(IRHD)；H,——试样热空气老化后的硬度，单位为微型硬度(IRHD)；H。一试样老化前的硬度,单位为微型硬度(IRHD)。5.3.5试验结果的表示
5.3.5.1拉伸强度，拉断伸长率老化试验的结果按式(7)和式(8)计算的结果表示，取整数位。5.3.5.2硬度老化试验的结果按式(9)计算的结果表示，取整数位。5.4恒定形变压缩永久变形的测定5.4.1试验装置
5.4.1.1压缩夹具见GB/T7759-1996的图1，也可采用图1所示夹具。图1压缩夹具示意图
（8）
（9）
GB/T5720—2008
5.4.1.2试样的硬度在（10～80)IRHD时，限制器的高度为试样截面直径的75%，试样的硬度在(81～89)IRHD时，限制器的高度为试样截面直径的85%，试样的硬度在（90～95)IRHD时，限制器的高度为试样截面直径的90%，限制器的高度公差为十0.05mm。注：限制器可由薄金属片叠合到所需高度5.4.1.3用于在液体中进行压缩永久变形试验的浸泡容器一般为钢质密封罐也可以采用其他材质的耐高温、耐液体、耐压的密封容器，其尺寸以能容纳压缩夹具、足够的试验液体及便于操作为宜。5.4.1.4加热装置为老化箱、水浴或油浴。5.4.2试样
试样应是0形圈或从0形圈上切取的片段，长度小于3mm以下的片断不能作为压缩试样，试样数量3个。
5.4.3试验液体
5.4.3.1试验液体用量，应在试验过程中保证试验夹具始终浸没在液面15mm以下。5.4.3.2试验液体只限使用一次，不同配方的试样不得同时在同一容器中试验，5.4.4试验步骤
5.4.4.1按第4章测量0形圈或0形圈片段的轴向截面直径。5.4.4.2将试样依次放入夹具的各压板问。试样与限制器不得互相接触，并保证压缩后试样与限制器互相不接触。
5.4.4.3将装人试样的夹具进行压缩，使压板与限制器紧密接触，拧紧螺母，试样不得扭转。5.4.4.4若进行耐液体试验，将装好试样的夹具在实验室温度下停放30min，然后放人盛有试验液体的容器中，将容器放人规定温度的老化箱中，并开始计时。5.4.4.5若进行热空气老化试验，则将装好试样的夹具在实验室温度下停放30min后，放人规定温度的老化箱中，并开始计时
5.4.4.6到达规定时间，从老化箱中取出浸泡容器或夹具。a）对高温不挥发液体，取出的是浸泡容器，则需在室温下冷却30min，然后打开容器取出夹具，立即松开夹具取出试样进行洗涤，每个试样的洗涤时间不超过30S，并将试样置于平整的木板上，在实验室温度下恢复30min。b）对室温挥发性液体，到达规定时间后从容器中取出夹具，并立即松开夹具，取出试样置于平整的木板上，在实验室温度下恢复30min。c)：对高温热空气情况取出夹具，则应立即松开夹具，取出试样置于平整的木板上，在实验室温度下恢复30min。
按第4章测量O形圈或形圈片段的轴向截面直径。d)
5.4.5试验结果的计算
压缩永久变形按式(10)计算：
式中：
C一一热空气老化后，或液体浸泡后试样的压缩永久变形率，%；di一一试样的初始轴向截面直径，单位为毫米(mm)；dz一试样恢复后的轴向截面直径，单位为毫米(mm)；h，——限制器的高度，单位为毫米(mm)。5.4.6试验结果的表示
测量结果为3个，试验结巢取计算结果的算术平均值，取整数位。...·（10)
GB/T5720-2008
5.5腐蚀试验
5.5.1试验装置
5.5.1.1试验装置由任何一种耐腐蚀可密封并且工作尺寸适当的容器组成。注：一般采用试验室用于燥器。5.5.1.2除非另有规定，试验夹具压板应由45号钢制成，表面镀镍（厚0.0002mm0.004mm），粗糙度Ra为0.16μm～0.25μm。尺寸应以合适夹住试样，并能置于5.6.1.1的容器中为宜。推荐的试验夹具及尺寸见图2。
5.5.1.3将体积比为15：85的丙三醇、水溶液注人5.6.1.1条的容器中，以保持100%的相对湿度。混合液的深度至少宜在容器深度的20%以上。m螺籽
Bmm六角爆母
O形圈试样
■38mm长的0形阖试样片段
图2耐腐蚀试验夹具及尺寸
5.5.1.4用一种耐腐蚀的搁板在容器中支撑夹具，使在溶液上方接近但不接触溶液。5.5.2试样
试样应由从0形圈上裁取的38mm的片断组成，如果0形圈周长小于38mm，可采用完整的0形圈为试样，试样数量2个。
5.5.3试验步骤
5.5.3.1用无水乙醇或别的合适溶剂清洗试验板，并进行干燥。5.5.3.2按第4章的规定测量试样的轴向截面直径。5.5.3.3取下干燥器盖，将试样和试验压板放人容器中不加盖停放1h。5.5.3.4将试样装入试验夹具中，施加压力使试样的轴向横截面直径产生15%的变形，并保持这一变形。
5.5.3.5把组装好的夹具放在一块平板玻璃上，然后将玻璃板放入试验容器中的搁板上，盖好容器的盖子保持密封。
5.5.3.6将容器在(23士2)℃的温度下保持96h。注：也可以用别的试验温度，但应在试验报告中说明。5.5.3.7取出试样，用滤纸吸干试验板上的水溃，用肉眼观察试样在试验板上留下的痕迹。5.5.3.8试验结果用无腐蚀、中等腐蚀(可见的浅色印痕)和严重腐蚀(深色斑纹或锈蚀斑纹)评定腐蚀等级，见图3。
GB/T5720---2008
无腐蚀
5.6耐液体试验
5.6.1试验液体的容量
中度腐蚀
图3耐腐蚀试验结果评定
严重腐蚀
5.6.1.1液体的体积应不少于试样的总体积的15倍，并确保试验过程中试样始终完全浸泡在液面15mm以下。
5.6.1.2试验液体只限使用一次，不同配方的试样不得同时在同一液体中进行浸泡试验。5.6.2试样
试样应是完整的0形圈或是从0形圈上切取长度至少为50mm的片段，试样数量3个。5.6.3试验步骤
5.6.3.1质量、体积变化试验按GB/T1690-1992的步骤进行。5.6.3.2浸泡前后的拉伸性能试验按5.2.3的步骤进行。浸泡前后的硬度试验按5.1.3规定进行。5.6.4试验结果的计算
5.6.4.1质量变化百分率按式(11)计算：m-m×100
式中：
质量变化百分率，%；
浸泡前试样在空气中的质量，单位为克(g)；浸泡后试样在空气中的质量，单位为克(g)。5.6.4.2体积变化百分率按式(12)计算：AV = (ms -m,) -(ml -m2)
式中：
体积变化百分率，%；
浸泡前试样在水中的质量，单位为克(g)；浸泡后试样在水中的质量，单位为克（g）；同公式(11)。
5.6.4.3拉伸强度变化百分率按公式(13)计算：AT: = ×100
式中：
△T2—试样浸泡液体后的拉伸强度变化百分率，%；T。—浸泡前试样的拉伸强度,单位为兆帕(MPa);T-——浸泡后试样的拉伸强度，单位为兆帕(MPa)。5.6.4.4拉断伸长率变化百分率按式(14)计算：X100
（11）
（12）
（13）
GB/T5720—2008
式中：
4E: = E=E ×100
△E2——试样浸泡液体后的拉断伸长率变化百分率，%；E。—浸泡前试样的拉断伸长率，%；Ez-—浸泡后试样的拉断伸长率，%。5.6.4.5硬度变化按式(15)计算：AHz=Hz-H。
式中：
△H，—一试样浸泡液体后的硬度变化值,单位为微型硬度(IRHD)；H。—试样浸泡前的硬度,单位为微型硬度(IRHD)；H2—试样浸泡液体后的硬度，单位为微型硬度(IRHD)。5.6.5试验结果的表示
5.6.5.1质量、体积变化
测量结果为3个，试验结果取按式(11)或式(12)计算结果的算术平均值，取一位小数。5.6.5.2拉伸性能
耐液体试验的试验结果，按式(13)或式(14)计算的结果表示，取中位数的整数位。5.6.5.3硬度变化
试样浸泡液体后的硬度变化按式(15)计算的结果表示,取中位数的整数位。5.7密度的测定
5.7.1试验仪器
试验仪器应符合GB/T533—2008的有关规定。5.7.2试样
（14）
·（15）
采用任意规格的0形图或其片段，其质量应不少于0.5g，如不足0.5g时，允许用质量总和达到0.5g以上的几个0形圈或片段作试样，试样数量为3个。5.7.3试验步骤
试验步骤按GB/T533-—2008中有关规定进行。5.7.4试验结果的计算
5.7.4.1试样在试验温度下的密度按式(16)计算：m
m - mz,%
使用坠子时，按式(17)计算：
式中：
m+ms-ms
-试样的密度，单位为兆克每立方米（Mg/m）；PR
试样在空气中的质量，单位为克(g)；试样在水中的质量，单位为克（g)；坠子在水中的质量，单位为克（g)；试样和坠子在水中的质量，单位为克(g)；蒸馏水在试验温度下的密度，单位为兆克每立方米（Mg/m）。5.7.5试验结果的表示
测量结果为3个，试验结果取计算结果的中位数，取两位小数。8
·（16）
（17）
5.8收缩率的测定
5.8.1试验仪器
工具显微镜。
5.8.2试样
GB/T5720—2008
采用制造内径为(25士0.22)mm，截面直径为（3.55士0.10)mm0形圈的合格模具制备试样，亦可采用其他尺寸的模具制备试样，试验模具应尽可能接近生产模具的截面尺寸，试样数量3个。5.8.3试验步骤
5.8.3.1沿0形圈均匀分布的至少四个位置上，用工具显微镜测量内径和径向截面直径，分别取算术平均值。
5.8.3.2沿相应模具型腔均匀分布的至少四个位置上，用工具显微镜测量两半模具腔的内径和径向宽度，取两半模具型腔内径的平均值和径向宽度的平均值，分别作为型腔的内径和径向截面直径。5.8.4试验结果的计算
5.8.4.1内径收缩率按式(18)计算：式中：
K,—O形图内径收缩率，%；
Do-D×100
-模腔的内径，单位为毫米(mm)；D—O形圈的内径，单位为毫米(mm)。5.8.4.2截面直径收缩率按式(19)计算：D。
K: - d=×100
式中：
K,---0形圈截面直径收缩率，%；d。—模腔的截面直径，单位为毫米(mm)；d:-0形圈的截面直径，单位为毫米(mm)。5.8.5试验结果的表示
测量结果为3个，试验结果取计算结果的平均值，取两位小数。5.9低温试验
5.9.1试验仪器
采用GB/T7758—2002中规定的试验仪器。5.9.2试样
（18）
（19）
试样应为截面直径为1.5mm～3.8mm的0形圈，或是从0形圈上裁取的直线形试样，其长度应足以保证使夹持器两端夹持住试样，试样数量3个。5.9.3试验步骤
按GB/T7758一2002进行试验，试样按标准拉伸50%。如果采用较大或较小的拉伸率时，应报告实际的拉伸率。
5.9.4试验结果的表示
应按GB/T7758—2002的规定表示。5.10压缩应力松弛的测定
按照GB/T13643—1992进行。
6试验报告
试验报告应包括下列内容：
