【机械行业标准(JB)】 低压电力线路绝缘子 第3部分:低压布线用绝缘子

ICS 29.080.10
备案号：21590—2007
中华人民共和国机械行业标准
JB/T10585.32006
低压电力线路绝缘子
第3部分：低压布线用绝缘子
Insulatorfor lowvoltagc powcr lines- Part 3: Insulators for low yoltage wiring2006-07-27 发布
2006-10-11实施
中华人民共和国国家发展和改革委员会发布CEPIc

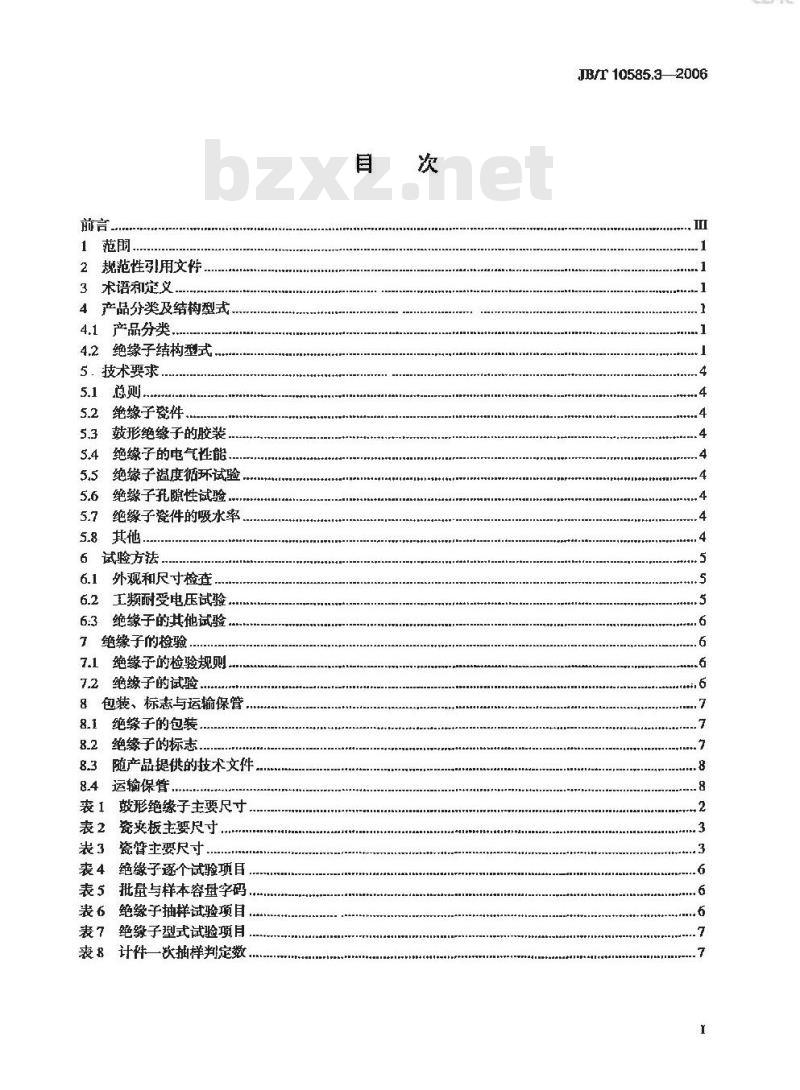

2规范性引用文件
3 术语和定义
4产品分类及结构型式
4.1、产品分类.
4.2绝缘子结构型式
5．技术要求
5.1总则
绝缘子瓷件
鼓形绝缘子的胶装
绝缘子的电气性能
绝缘子谥度循环试验
绝缘子孔隙性试验
绝缘子瓷件的吸水率
其他，
6试验方法
外观和尺寸检查
工频耐受电压试验，
绝缘子的其他试验
了绝缘子的检验
绝缘子的检验规则！
.2绝缘子的试验
8包装、标志与运输保管
绝缘子的包装
绝缘子的标志
随产品提供的技术文件，
8.4运输保管
鼓形绝缘子主要尺寸
瓷夹板主要尺寸
表3瓷管主要尺寸.
表4绝缘子逐个试验项目
表5批量与样本容量字码
表6绝缘子抽样试验项目
表7绝象子型式试验项目
表8计件一次抽样判定数
JB/T 10585.32006

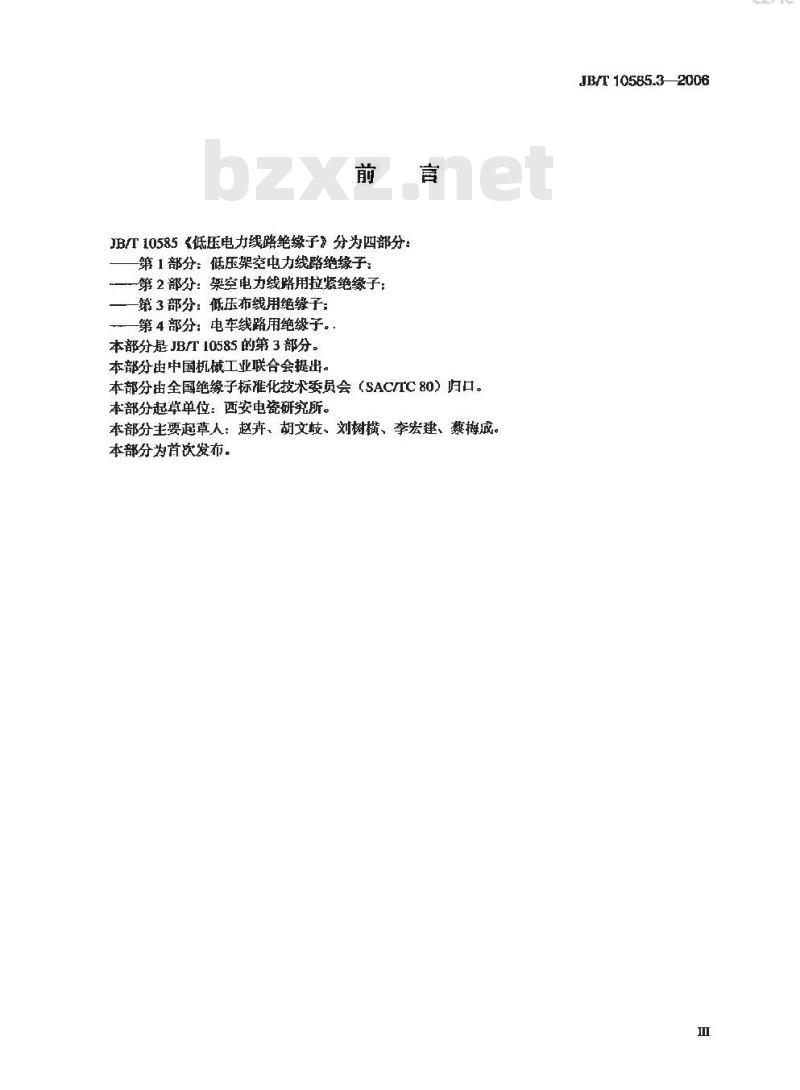

JB/T10585《低压电力线路绝缘子》分为四部分：第1部分：低压架空电力线路绝缘子：第2部分：架空电力线路用拉紧绝缘子：第3部分：低压布线用绝缘子；
第4部分：电车线路用绝缘子。
本部分是JB/T10585的第3部分。本部分由中国机械工业联合会提出。本部分由全国绝缘子标雁化技术委员会（SACrTC80）归口。本部分起草单位：西安电瓷研究所。本部分主要起草人：赵卉、胡文岐、刘树横、李宏建、蔡梅成本部分为音次发布。
JB/T10585.32006

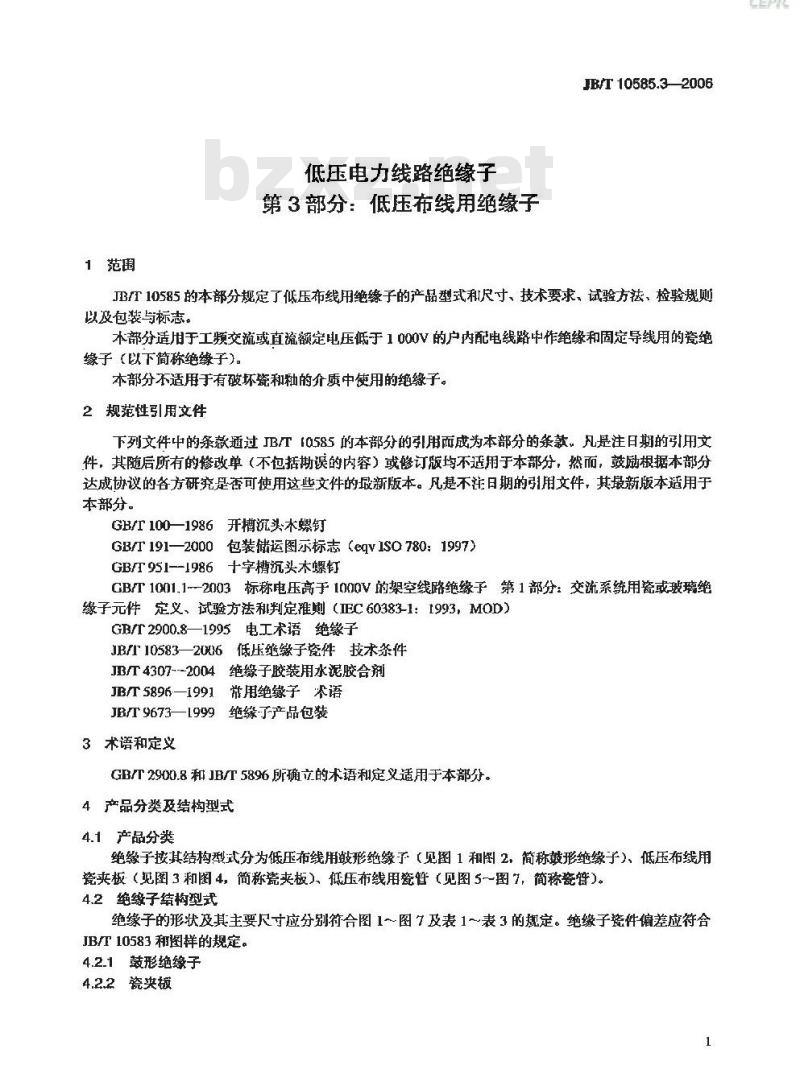

1范围
低压电力线路绝缘子
第3部分：低压布线用绝缘子
JB/T 10585.32006
JB/T10585的本部分规定了低压布线用绝缘子的产品型式和尺寸、技术要求，试验方法、检验规则以及包与标志。
本部分适用于工频交流或直流额定电压低于1000V的户内配电线露中作绝缘和固定导线用的瓷绝缘子（以下简称绝子）
本部分不适用于有破坏瓷和釉的介质中使用的绝缘子。2规范性引用文件
下列文件中的条款通过IB/T10585的本部分的引用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/r100—1986开槽沉头木螺钉
GB/T191—2000包装储运图示标志（eqV1SO780：1997）GB/T95I--1986
5十字槽沉头木螺钉
GB/T1001.1-2003标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则（EC60383-1：1993，MOD）GB/T2900.8—1995电工术语绝缘子JB/T10583一2006低压绝缘子瓷件技术条件JB/T4307---2004绝缘子胶装用水泥胶合剂JB/T5896—1991常带用绝缘子术语JB/T9673—[999绝缘了产品包装3术语和定义
GB/T2900.8和JB/T5896所确立的术语和定义适用于本部分。4产品分类及结构型式
4.1产品分类
绝缘子按其结构型式分为低压布线用鼓形绝缘子（见图1和圈2，简称鼓形绝缘子）、低压布线用瓷夹板（见图3和图4，简称瓷夹板）、低压布线用瓷替（见图5～图7，简称瓷管）。4.2绝缘子结构型式
绝缘子的形状及其主要尺寸应分别符合图 1～图7及表 1～表 3的规定。绝缘子瓷件偏差应符合JB/T10583和图样的规定。
4.2.1鼓形绝缘子
4.2.2瓷夹板
JB/T10585.3--2006
GK—50
注：产品型号说明为
低压布线用鼓形绝缘子：
K-—胶装木螺钉：

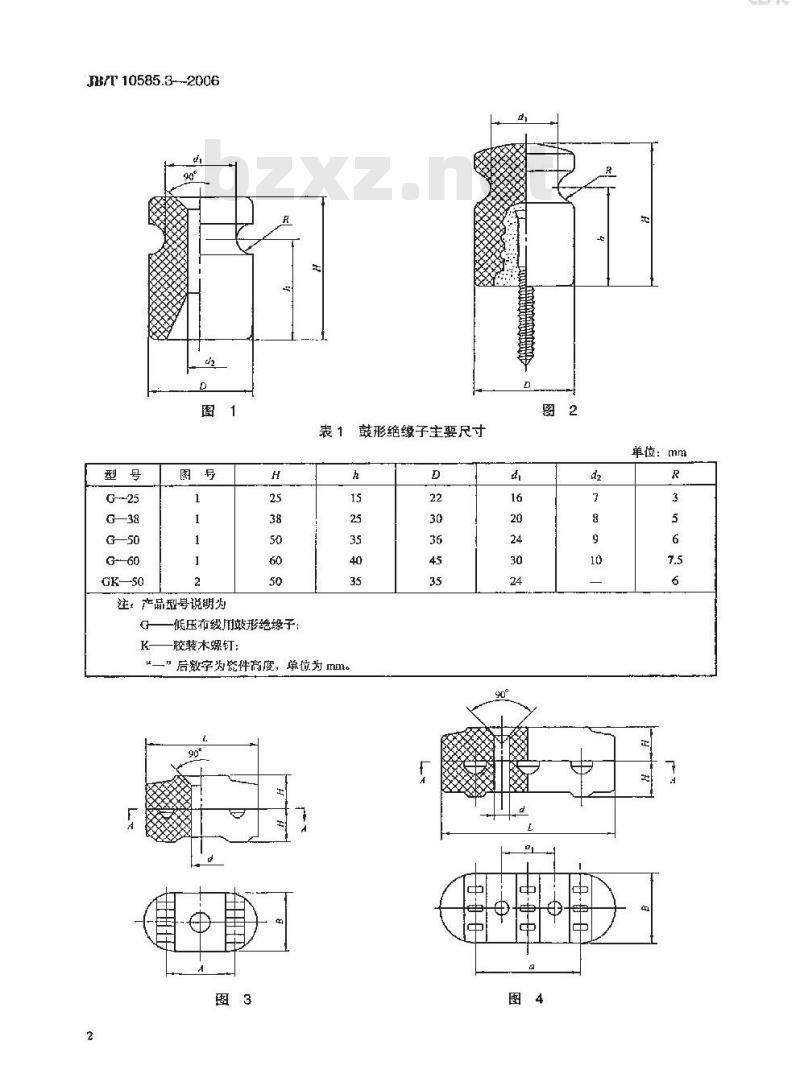

鼓形绝缘子主要尺寸
\”后数字为瓷件高度，单位为mm。E
单位：mm
N--240—1
N—-240-—2
N--250--1
N--250---2
N—376—1
N—376—2
注：产品型号说明为
N—低压布线用瓷类板
表2瓷夹板主要尺寸
第一个“二”后数字：首位数为线描数，后两位数为瓷夹板长度，单位为mum:第二个“一”后数字：\}”为上瓷件：“2”为下瓷件。4.2.3瓷管
U—10 -150
ww_-10--150
U.-15—150
UW—15—150
U--25-150
UW--25—150
Uw_40--150
表3瓷管主要尺寸
JB/T 10585.3--2006
单位：mum
单位：mim
JB/r 10585.32006
U--10—-270
UW-10270
U-15—270
UW-15—270
U---25-270
UW--25--270
U—40—270
UW-—40-—270
—1030
UB—15—30
UB—25—30
UB-40—30
图國号
注：产品烈号说明为
U低压布线用直我；
一低压布线用弯头瓷管：
一低压布线用包头瓷管：
裹3（续）
第。个“二”后数字为瓷管内径，单位为mm：第二个“一”后数字为瓷管长度，单位为mm。5技术要求
5.1总则
绝缀子应按本部分及按规定程序批准的图样和技术文件制造。5.2
绝缘子瓷件
绝缴子瓷件应符合JB/T10583的规定，瓷件的外露表面应在图样规定的部位均匀地上一层瓷釉。
5.3鼓形绝缘子的胶装
表【中GK--S0鼓形绝缘子胶装木螺钉时应使用JB/T4307—2004中规定的I类水泥胶合剂或硫磺石胶合剂行胶装，木螺钉按GBT100—1986或GB/T951—1986中规定的6×50规格5.4绝缘子的电气性能
绝子应能耐受2kV工频电压的试验而不击穿或闪络，试验时间为1min。5.5绝缀子温度循环试验
绝缘子应能耐受三次冷热温差为70K的温度循环试验而不损坏，绝缘于在冷水和热水中停留时间各为15mine
5.6绝缘子孔隙性试验
绝终子瓷件剖面应均匀致密，且无气孔，经孔隙性试验后不应有任何渗透现象。试验的压力与时间的乘积为I80MPa·h。
5.7绝缘子瓷件的吸水率
干法成形瓷件的吸水率不应超过0.8%。5.8其他
未规定的其他要求，应符合供篇双方协议的规定。4
6试验方法
6.1外观和尺寸检查
6.1.1外观质避检查
JB/r 10585.3--2006
外观捡查以目力观察方法进行，必要时使用量具，如绝缘件表面有细小气泡或颜色不均而不能判断绝缘体是否良好时，应选出具有上述缺陷的代表性产品进行剖面检查或作孔隙性试验，如剖而检查发现瓷质不致密（有大基气孔）或孔隙性试验有渗透现象时，则具有这种缺陷的产品为不符合本部分的产品。
6.1.2尺寸检查
检查时应采用游标卡尺，直尺等标准量具或特制量具进行测量。量具的精确度一般应不低于0.5mm对于尺寸偏差要求比较精确的产品，应采用与稍确度相适应的量具。6.2工频耐受电压试验
6.2.1试品与试品安装
试品应干燥而沾净，并按图8~图10的规定安装，用直径为4mm、长度不小于150mm的裸导线（对瓷管采用金属链条）作为高压电极。网网
1———~试鼠: 2-
导线：3-
一接地金属板，
6.2.2试验条件和试验程序
高压电极：2-
试品：
1-成品：2—操导线，3-
接地金风杆。
试验的一般条件和试验程序按JB/T10583—2006中6.7的规定进行，接地金属板。
JB/T 10585.32006
6.3绝缘子的其他试验
6.3.1温度循环试验
试验应按 GBT 1001,1一2003中第24章的规定进行6.3.2孔隙性试验
试验应按GB/T1001.1--2003中第26章的规定进行。6.3.3吸水率试验
试验应按JB/T10583-2006中6.6的规定进行。7
绝缘子的检验
绝缘子的检验规则
绝缘子的检验除应符合本部分规定外，还应符合JB/T10583的规定绝缘子的试验
7.2.1遂个试验
绝缘了应按表4规定逐个进行检验。如果发现有绝缘子不符合表4中规定的任何一项要求，则此绝缘子不符合本部分。
绝缘子邀个试验项目
诚验项目名称
外观质量检查
尺寸检查
试验依据
注：项2检查的尺寸：对鼓形纯缘子为d，对瓷夹板为d，对瓷管为d。7.2.2抽样试验
7.2.2.1抽择方案
试验方法
绝于抽样试验采用计件二次抽样方案。样品数量按表5查出样本容量字码，然后按JB/T10583-2006中表9的规定查出样品数量。对尺寸的检查水平规定为S-4，其余试验项目为S-3。接收质量水平（AQL）：对尺寸为6.5%，其余试验项目为4.0%。按各接收质量水平确定的判定数按照IB10583--2006表9的规定。批量与样本容量字码
批景n
n≤500
500≤n≤1 200
1 200 ≤3 20D
3 200≤n≤ 10 000
试验项目名称
尺寸橙获
温度循环试验
孔隙性试验。
检查水平
表6绝缘子抽样试验项目
试品数
试验依据
按检查水平抽出的战品
按检查水平抽出的试品
试验方法
经项2试验后的瓷块，每只试品取一块4
经项2试验后的瓷块，每只试品取一块吸水宰试验
注：项2试验的试品在经项1检查后的试品中按检查水平抽取试品。干法成型产品不做此项试验。
仅干法成型产品做此项试验。
7.2.2.2试验项目和结果判定
JB/T10585.3—2006
绝缘子抽样试验项目规定见表6。抽样试验的各项按各该项的样本容量进行试验，试验后按B/T10583--2006中6.5.2.4的规定，对各试验项日进行结果判定。如裹所有各项均符合本部分，则接收该批产品。如果有一项及以上试验项目不符合本部分，则拒收该批产品。但若仪尺寸检查不合格，允许进行逐个剔选。7.2.3型式试验
型式试验的目的是用来检验由绝缘子的结构、采用的材质及工艺所决定的主要特性。新产品试創定型或正常产品修改结构、改变原材科配方及工艺方法时，应进行型式试验。型式试验应在经逐个试验合格的试品上按照表7的规定进行。型式试验采用计件一次抽样方案，其试品数和判定方法见表8。表了绝缘子型式试验项目
试验项目名称
外观质最检查
尺寸检查
工频对受电压试验
顶循环试验
托踪竺域验
吸水率试验
，干法成型产品不做此项试验。b仅干法成型产品做此项式验。
样木容基
试验依据
试品数量
经项1检变后的全部
经项2检查后的5只
经页 2 检查后的 8 只
经项4试验后的瓷块5块
经项 4试验后的瓷块 5块
表 8 计件一次抽样判定数
判定数
试验方法
型式试验的各项按各该项的样本容量进行试验，并按表8的规定进行结果判定。如果样本中的不合格品数d≤A，则该项合格，者d三R，则该项不合格。试验后，如果所有各项均合格，厕型式试验逊过，如果有一项及以上试验项目不合格，则型式试验不合格。8包装、标志与运输保管
8.1绝缘子的包装
绝缘子的包装应符合JE/T673规定。B.2绝缘子的标志
绝缘子包装箱上应标明：
a）产品名称、制造厂名称和制造年份；b）绝缘子规格、产品型号（或代号）：c）绝缘子的数量和重量；
1）符合GB/T19!规定的“易碎物品”、“禁止翻滚”标志图形。7
JB/T10585.32006免费标准下载网bzxz
随产品提供的技术文件
a）包装清单；
6）产品质量出厂检查合格证书：心）安装、使用说明书。
4运输保管
包装件在装御时应小心轻放，并按标记规定的方向堆放，避免碰撞和冲击在运输时严禁与酸碱等腐蚀性物品放在同一车厢内运输。8
