ICS26.080.10
备案号：21589—2007

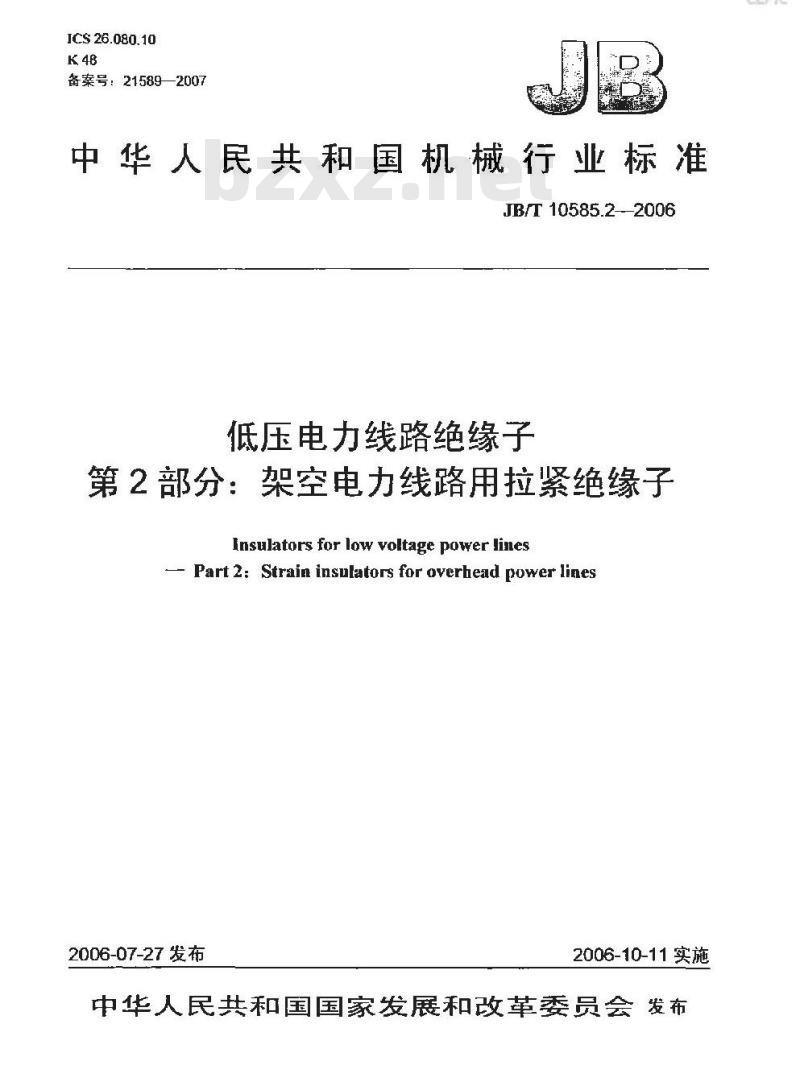

中华人民共和国机械行业标准
JB/T10585.2-2006
低压电力线路绝缘子
第2部分：架空电力线路用拉紧绝缘子Insulators for low voltage power lines- Part 2: Strain insulators for overhead power lines2006-07-27发布
2006-10-11实施
中华人民共和国国家发展和改革委员会发布CEPIc

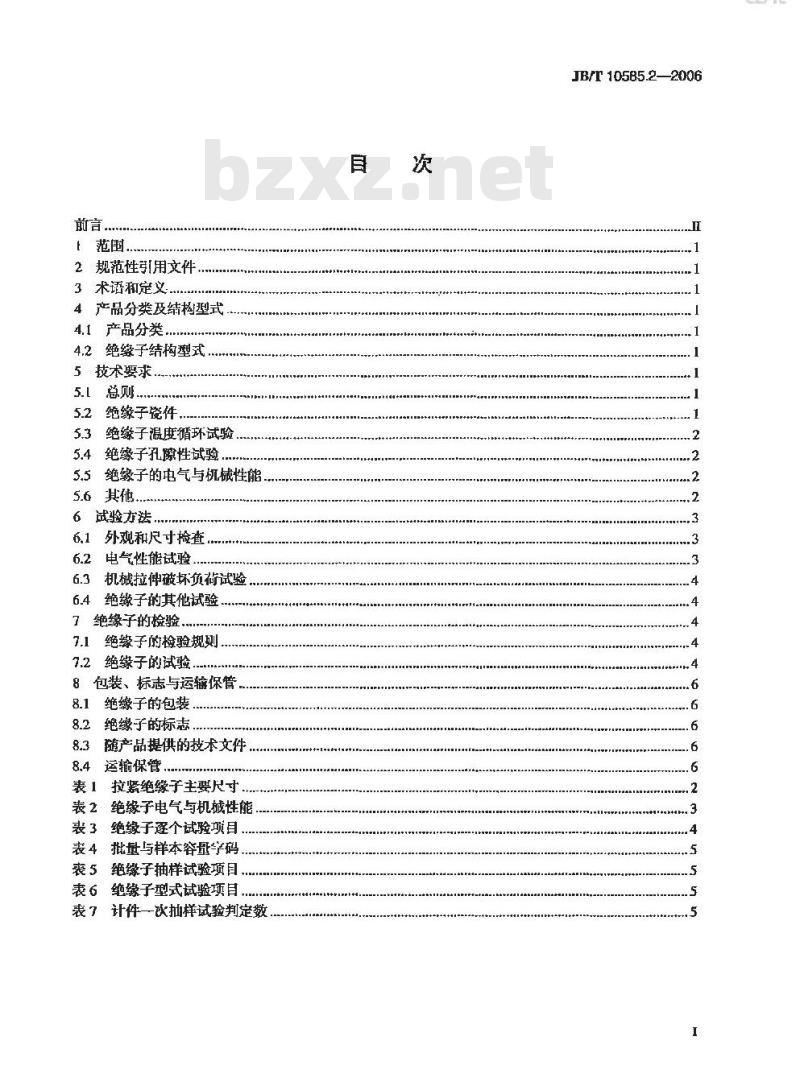

2规范性引用文件
3术语和定义
4产品分类及结构型式
4.产品分类.
4.2绝缘子结构型式
5技术要求
绝缘子瓷件
绝缘子温度循环试验
绝缘子孔隙性试验
绝缘子的电气与机械性能
5.6其他
6试验方法，
6,1外观和尺寸捡查
电气性能试验
机械拉伸破坏负荷试验
绝缘子的其他试验
7绝缘子的检验
绝缘子的检验规刻
绝缘子的试验
8包装、标志与运输保管，
绝缘子的包装
绝缘子的标志
随产品提供的技术文件，
8.4运输保管，
表1拉紧绝缘子主要尺寸
表2绝缘子电气与机械性能
表3绝缘子逐个试验项目
表4批量与样本容量字码
表5绝缘子抽样试验项目，
表6绝缘子型式试验项目.
表7计件一改抽样试验判定数
JB/T105B5.2—2006
JB/T 10585.2—2006

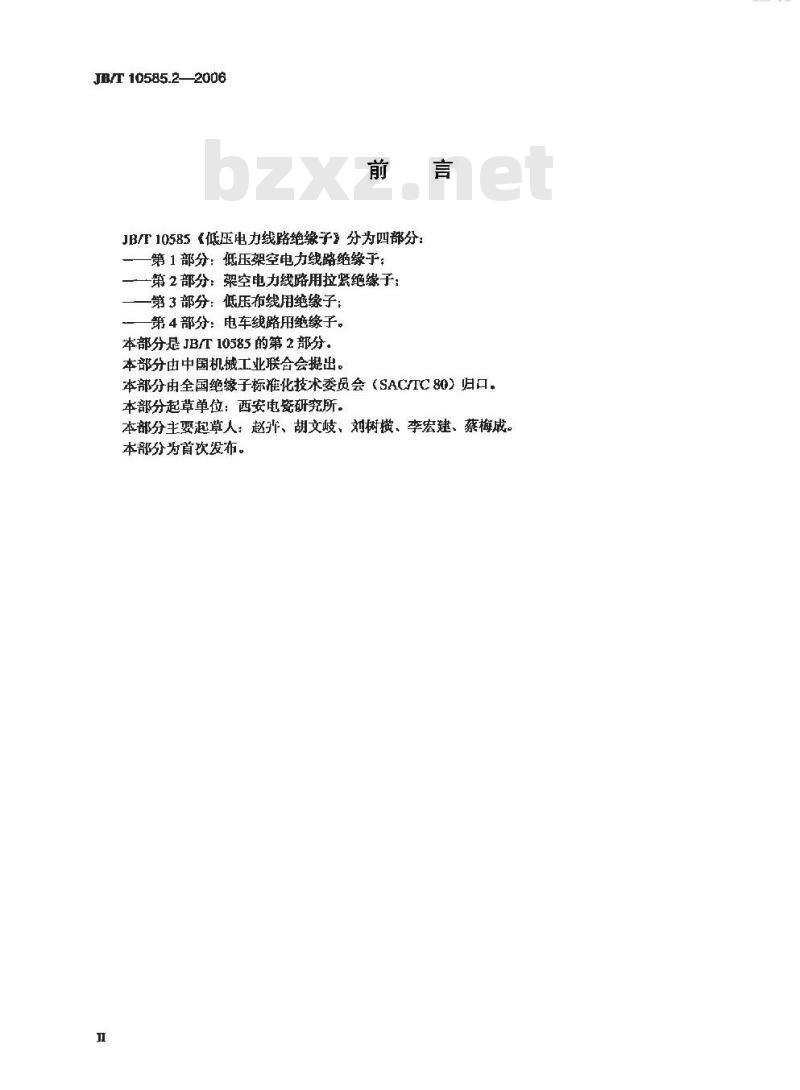

JB/F10585《低压电力线路绝缘子》分为四部分：第1部分：低压架空电力线路绝缘子：—第2部分：架空电力线路用拉紧绝缘子：一第3部分：低压布线用绝缘子：第4部分：电车线路用绝缘子。
本部分是JB/T10585的第2部分。本部分由中国机城工业联合会提出。本部分由全国绝缘子标准化技术委员会（SAC/TC80）归口本部分起草单位：西安电瓷研究所.本部分主耍起草人：赵卉、胡文岐、刘树横、李宏建、蔡梅成。本部分为首次发布。

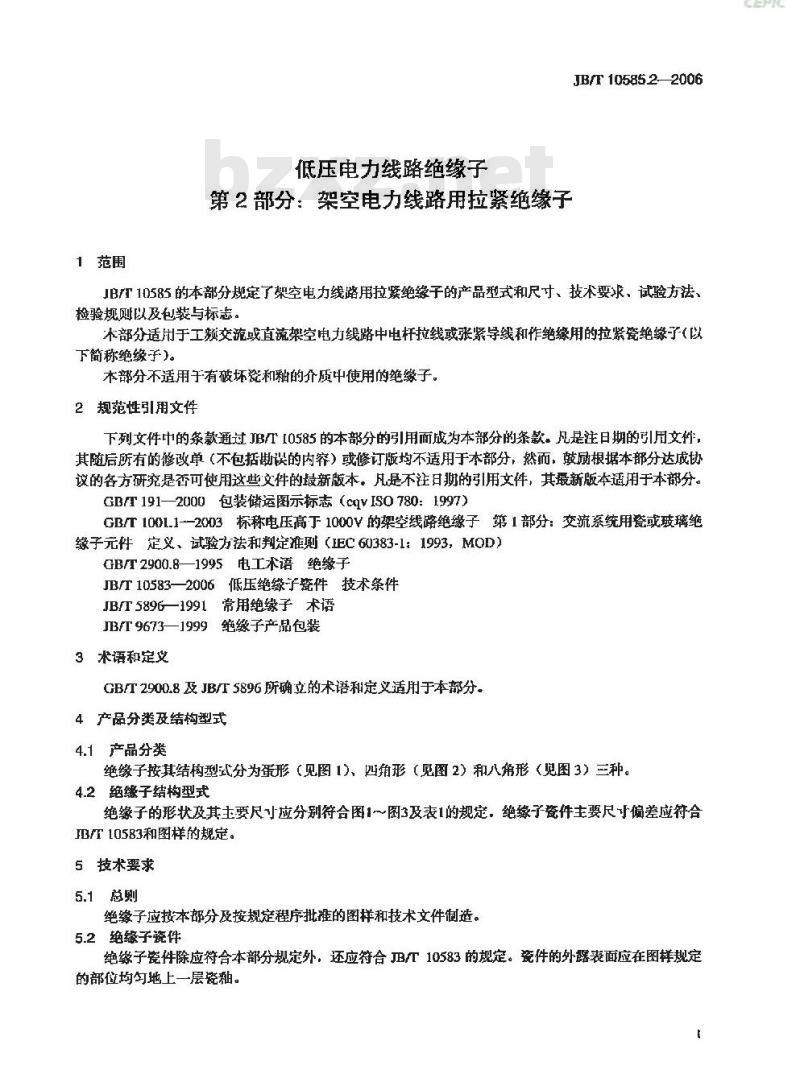

1范围
低压电力线路绝缘子
第2部分：架空电力线路用拉紧绝缘子JB/T1058522006
JB10585的本部分规定了架空电力线路用拉绝缘子的产品型式和尺寸、技术要求、试验方法、检验规则以及包装与标志。
木部分适用于工频交流或直流架空电力线路中电杆拉线或张紧导线和作绝缘用的拉紧瓷绝缘了（以下简称绝缘子）。
本部分不适用于有破坏瓷和釉的介质中使用的绝缘子。2规范性引用文件
下列文件中的条款通过JB/T10585的本部分的引用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成切议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T191—2000包装储运图示标志（cqVIS0780：1997）GB/T1001.1--2003标称电压高丁1000V的架空线路绝缘子，第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定推删（IEC60383-1：1993，MOD）GB/T2900.8—1995电工术语绝缘子JB/T10583—2006低压绝缘子件技术条件JB/T5896一1991常用绝缘子，术语JB/T9673—1999绝缘子产品包装3术语和定义
GB/T2900.8及JB/T5896所确立的术语和定义适用于本部分4产品分类及结构型式
4.1产品分类

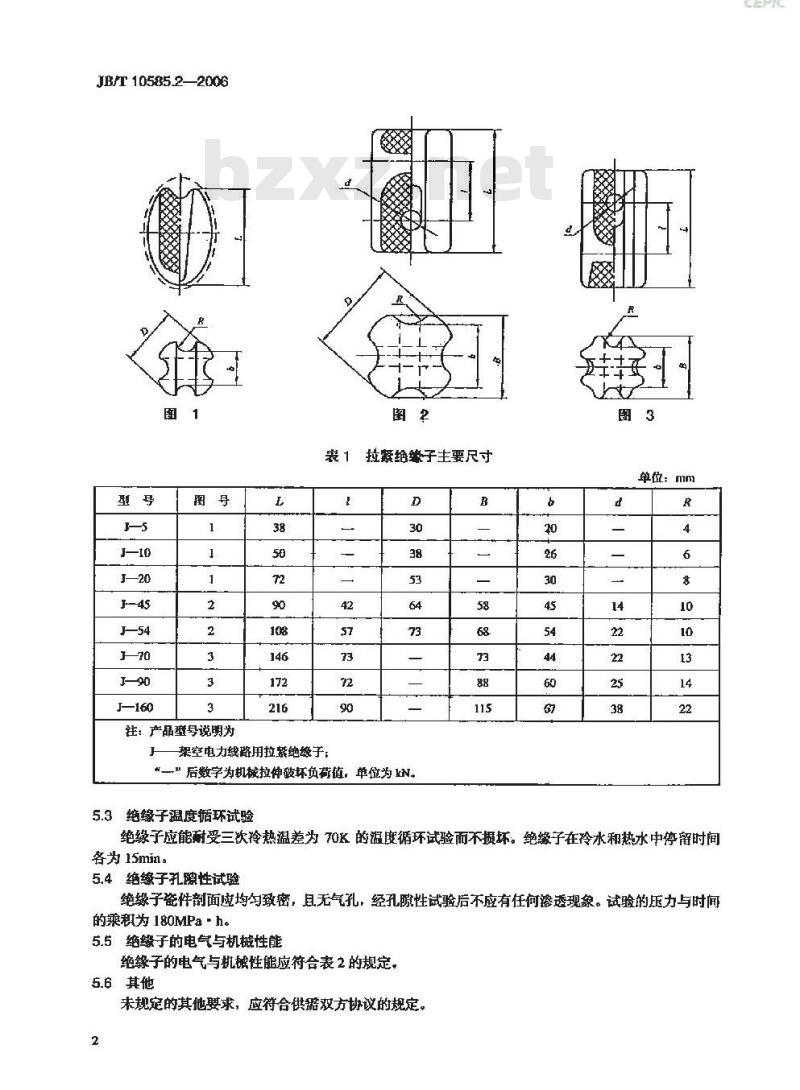

绝缘子按其结构型试分为蛋形（见图1）、四角形（见图2）和八角形（见图3）三种。绝缘子结构型式
绝缘子的形状及其主要尺寸应分别符合图1～图3及表1的规定，绝缘了瓷件主要尺寸偏差应符合T10583和图样的规定。
5技术要求
5.1总则
绝缘子应按本都分及按规定程序批准的图择和技术文件制造。5.2绝缘子瓷件
绝缘子瓷件除应符合本部分规定外，还应符合JB/T10583的规定。瓷件的外露表面应在图样规定的部位均勾地上一层瓷釉。
JB/T 10585.2—2006
J—10
J—160
注：产品型号说明为
拉紧绝擎子主要尺寸
架空电力线龄用拉紧绝缘子：
“—”后数字为机械拉伸破坏负蕊值。单位为。5.3绝缘子温度循环试验
单位：mm
绝缘子应能耐受三次冷热温差为70K的温度循环试验而不损坏。绝缘子在冷水和热水中停留时间各为15min。
5,4、绝缘子孔隙性试验
绝缘子瓷件剖面应均勾致密，且无气孔，经孔隙性试验后不应有任何渗透现象。试验的压力与时间的乘积为 180MPa·h。
5.5绝缘子的电气与机械性能
绝缘子的电气与机械性能应符合表2的规定。5.6其他
未规定的其他要求，应符合供双方协议的规定。2
J—160
6试验方法
6.1外观和尺寸检查
6.1.1外观质量检查
表2绝缘子电气与机械性能
机械拉件破坏负荷
不小于
JB/T10585.2—2006
工频闪络电压
不小子
外观捡查以良力观察方法进行，必要时使用罩具，如绝缘子表面有细小气范或颜色不均而不能判断绝缘体是否良好时，应选出具有上述缺陷的代表性产品进行剖面检餐或作孔隙性试验，如面检查发现瓷质不致密（有大量气孔）或孔原性试验有渗透现象时，则具有这种缺陷的产品为不符合本部分的产品。
6.1.2尺寸检查
检查时应采用游标卡尺、直尺等标准量具或特制灵具进行测量。量具的精确度一般应不低于0.5mm。对于尺寸偏差要求比较精确的产品，应采用与精确度相适应的量具。6.2电气性能试验
6.2.1试品与试品安装
试品应干燥而洁净，并按图4的规定安装。采用直径约为试品孔径（对蛋形为线）50%的可挑金屑导线，沿试品线槽或穿过孔绑扎好，导线应用线夹固定，线夹与试品端面的距离应不小于试品的长度。在试品两端导线施加一定的拉力，使试品轴线与水平线成45°的夹角。上部导线作高压电极，下部导线接地。试品和高压电极与外物的距离应不小于1m。—高压导线：2—拉紧绝缘子：3—接地电极。图4
JB/T 105B5.2—2006
6.2.2工频干闪络电压试验
试验的一般条件和试验程序按GB/T1001.1一2003中第14章的规定进行。注：GB1001.1--2003中第14章规定的内容为工频稳闪络电压试验，面工须干闪络电压试验仅须去掉其中人工雨程序，除此之外，工频干闪络和工频湿闪络电压试验的其他规定均相间。6.2.3工频湿闪络电压试验
试验的一般条件和试验程序按GBT1001.1一2003中第14章的规定进行，6.3机械拉伸破坏负荷试验
6.3.1试品安装
试品采用直径约为试品孔径（对蛋形为线樽）50%的钢丝绳，沿试品线槽或穿过孔绑扎好，钢丝绳应用线夹固定，线夹与试品端面的距离应不小于试品的长度。沿试品轴线施加拉伸负荷。6.3.2试验程序
试验时，在规定的机拉仰破坏负荷的75%以前，应平稳而无冲击地增加负荷，其后以每分钟为规定机械拉伸破坏负荷的30%～60%的速率升高至试品破坏为止。此时的负荷值为试品的拉伸破坏负荷．
如果仅要求进行耐受负荷试验，则负荷值开高至本部分规定的试验负荷，在此负荷下，如试品不破坏，则通过本试验。
6.4绝缘子的其他试验
6.4.1温度循环试验
试验应按GB/T1001.1--2003中第24章的规定进行。6.4.2孔隙性试验
试验应按 GB/T 1001.1--2003中第26章的规定进行。7绝缘子的检验
绝缘子的检验规则
绝缘子的检验除应符合本部分规定外，还应符合JB/T 10583的规定。72绝缘子的试验
72.1 逐个试验
绝缘子应按表3规定逐个进行检验。如果发现有绝缘子不符合表3中规定的任何一项要求，则此绝缘子不符合本部分。
绝缘子逐个试验项目
试验填目名称
外观质量检查
尺寸检查
注：项2仅检查绝缘子的 D、B、避尺寸。7.2.2抽样试验
7.2.2.1抽样方案
试验依据
试验方法
绝缘子捕样试验采用计件二次抽样方案。样品数压按表4查出样本容量字码，然后按B/T10583一2006中表9的规定查出样品数量。对尺寸及形状和位置偏差的检查水平规定为S-4，其余试验项目为S-3.
接收质量水平（AQL)：对尺寸及形状和位置偏差为6.5%，其余试验项目为4.0%.按各接收质量水平确定的判定数，按照JB/T10583-2006中表9的规定72.2.2试验项目和结果判定
JB/T105B5.2—2006
绝缘子抽样试验项目规定见表5。抽样试验的各项按各该项的样本容量进行试验，试验后按JB/T10583—2006中6.5.2.4的规定，对各试验项目进行结果判定。如果所有各项均符合本部分，则接收该批产品。如果有一项及以上试验项目不符合本部分，则拒收该批产品。但若仅尺寸或形状和位置偏差检查不合格，允许进行逐个别选。表4批册与样本容量字码
500>≤1 200
1200≤3200
3 200≤n≤10 000
n>10 000
试验项目名称
尺寸检查
温度循环试验
机械拉伸破坏负荐试验
孔腺性试验
检查水平
表5绝缘子抽样试验项目
试验依据
注：项3的试品亦可在经项2试验后的试品中抽取。型式试验
试品数证
按检查水平抽出的试品
经项 1 检查后的全部
按检查水平抽出的试品
经项3试验后的瓷块，每试品取一缺试验方法
型式试验的目的是用来检验绝缘子的结构、采用的材质及工艺所决定的主要特性。新产品试制定塑或正常产品修改结构、改变原材料配方及工艺方法时，应进行型式试验。型式试验应在经逐个试验合格的试品上按照表6的规定进行，型式试验采用计件一次抽样方案，其试品数量和判定方法见表7，表6绝缘子型式试验项目
试验项目名称
外观质凝检查
尺寸检查
工频干闪络电压试验
工频湿闪络电压试验
混裤环试验
机械拉伸破坏负荷试验
孔隙性试验
样本筹五
试验依据
试品蚊基
经项1检查后的全部
经项2检查后的3只
经项3试验后的3只
经项2检查后的8只
经项5试验后的5只
经项6试验后的瓷块，每只试品取一块表7计件一次抽样试验判定数
判定数
战验方法
JB/T 10585.2—2006
型式试验的各项按各该项的样本容量进行试验，并按表7的规定进行结果判定，如果样本中的不合格品数d≤A，则该项合格：若d三R。，则该项不合格，试验后，如果所有各项均合格，则型式试整通过，娜果有一项及以上试验项目不合格，则型试验不合格。8包装、标志与运输保管
8.1绝缘子的包装
绝缘子的包装应采用JB/T9673的规定，8.2绝缘子的标志bZxz.net
绝缘子包装箱上应标明：
a）产品名称、制造厂名和翻遗年份：b）绝缘子规格、产品型号（或代号)；c）绝缘子的数量和重量：
d〉符合GB/T191规定的“累碎物品”、“禁正翻凌”标志图形，8.3随产品提供的技术文件
a包装清单：
b）产品质量出厂检查会格证书：c）安装、使用说明书，
8.4运输保管
包装件在装时应小心轻放，并按标记规定的方向堆放，避免碰撤和冲击。在运输时严禁与酸碱等腐蚀性物品放在同一车瓶内塔辅。6
