ICS29.080.10
备号：21588—2007

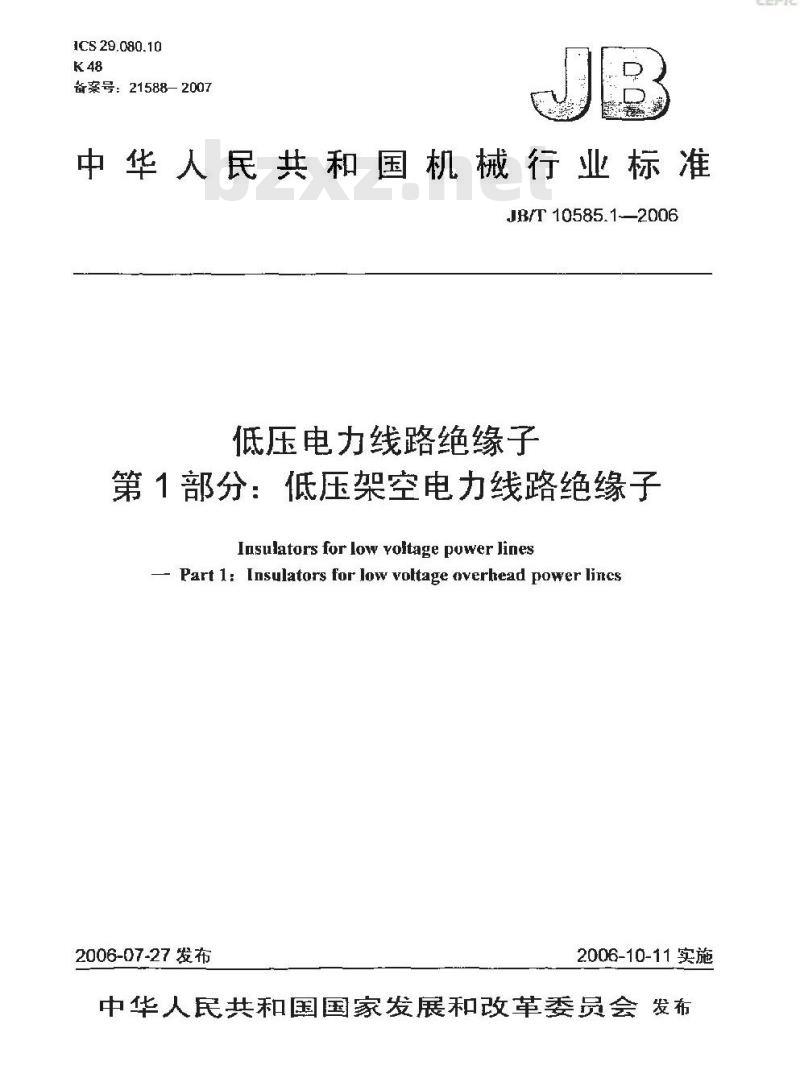

中华人民共和国机械行业标准
JB/T 10585.1—2006
低压电力线路绝缘子
第1部分：低压架空电力线路绝缘子Iusulators for low yoltage power lines- Part 1: Insulators for low voltage overhead power lines2006-07-27发布
2006-10-11实施
中华人民共和国国家发展和改革委员会发布CEPIC

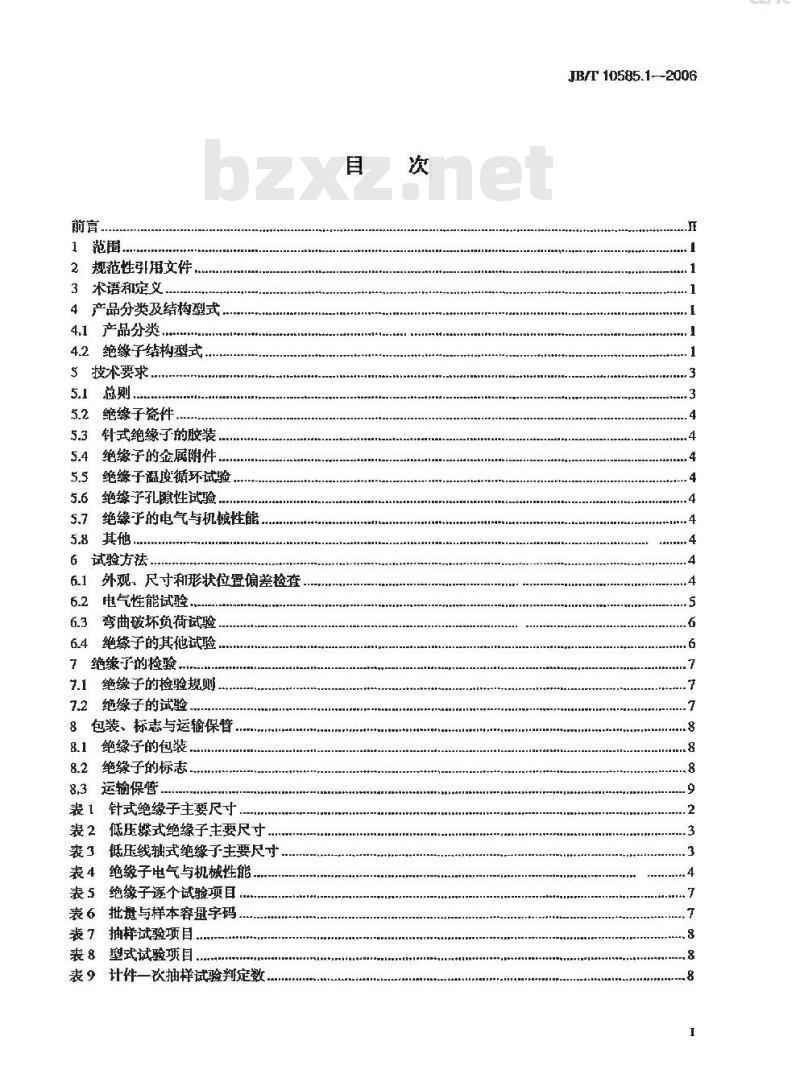

1范围
2规范性引用文件，
3术语和定义
4产品分类及结梅塑式
4.1产品分类
4.2绝缘子结构型式
S技术要求，
绝缘子瓷件
针式绝缘了的胶装，
5.4绝缘子的金属附件
绝缘子温度循环试验，
绝缘子孔隙性试验
5.7绝缘子的电气与机械性能
5.8其他
6试验方法
6.1外观，尺寸和形状位置偏差检查电气性能试验
6.3弯曲破坏负荷试验
6.4绝缘子的其他试验。
7绝缘子的捡验..
7.1绝缘子的检验规则
绝缘子的试验
8包装、标志与运输保管
8.1绝缘子的包装
8.2绝缘子的标志
8.3运输保管
表1针式绝缘子主要尺寸
表2低压媒式绝缘子主要尺寸…
表了低压线轴式绝缘了主要尺寸表4绝缴子电气与机械性能、
表5绝緣子逐个试验项目..
表6批盘与样本容量字码
表7抽样试验项目，
表 8型式试验项目
表9计件一次抽样试验判定数
JB/T10585.12006
JR/T10585.1—2006

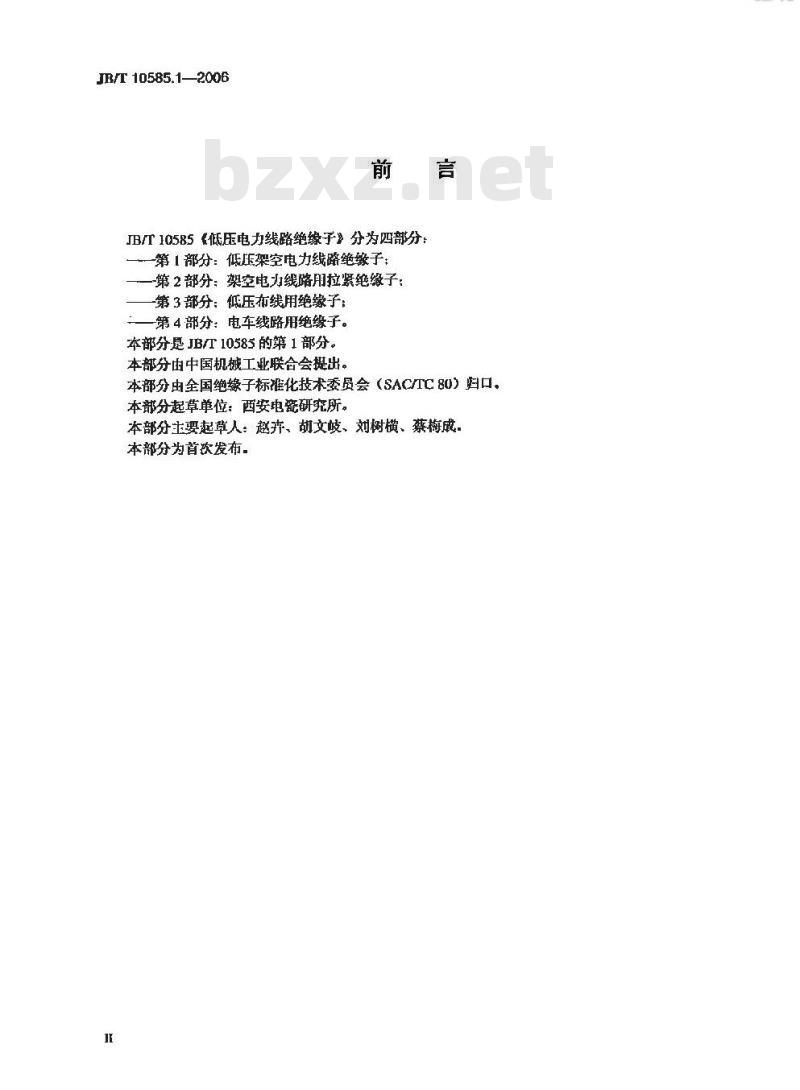

JB/T10585《低压电力线路绝缘子》分为四部分：一一第1部分：低压架空电力线路绝缘子：-第2部分：架空电力线路用拉紧绝缘子：第3部分：低压布线用绝缘子：
第4部分：电车线路用绝缘子。
本部分是JB/T10585的第1部分。本部分由中国机械工业联合会提出。本部分由全国绝缘子标准化技术委员会（SAC/TC80）归口。本部分起草单位：西安电瓷研究所。本部分主要起草人：赵卉、胡文坡、刘树横、蔡梅成，本部分为首次发布。

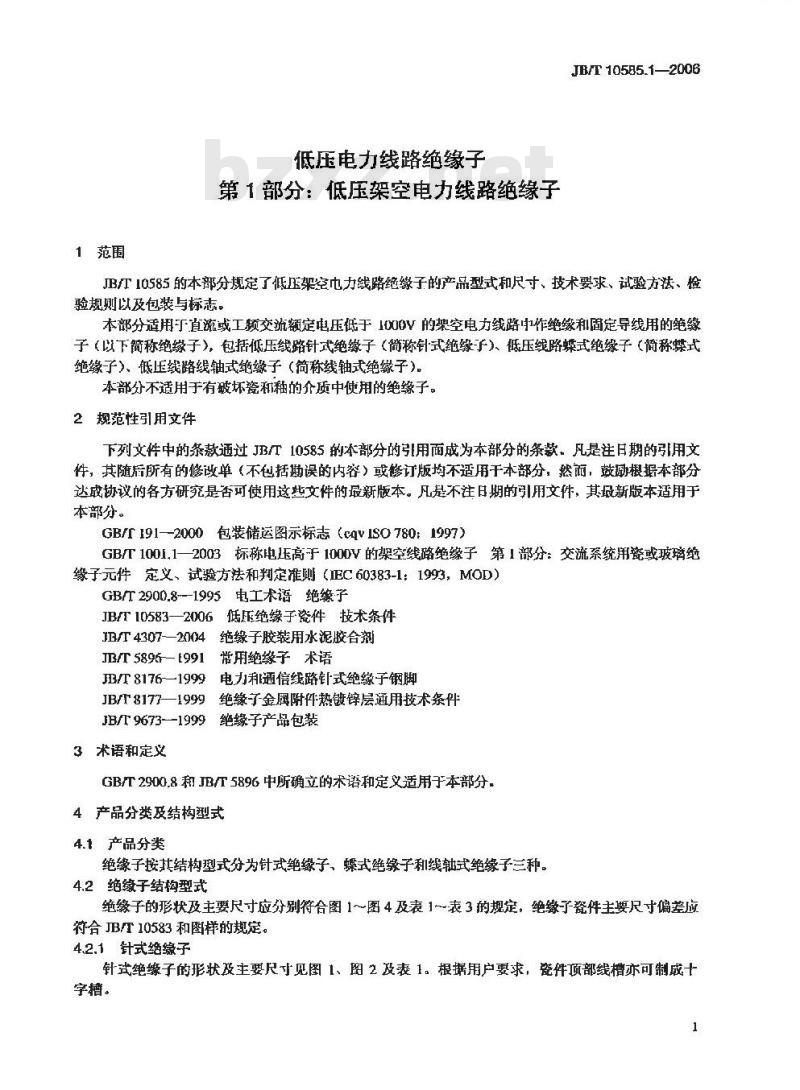

1范围
低压电力线路绝缘子
第1部分：低压架空电力线路绝缘子JB/T10585.1—2006
JB10585的本部分规定了低压架空电力线路绝缘子的产品型式和尺寸、技术要求、试验方法、检验规则以及包装与标志。
本部分适用下直流或工频交流额定电压低于1000V的架空电力线路中作绝缘和固定导线用的绝缘子（以下简称绝缘子），包括低压线路针式绝缘子（简称针式绝缘子）、低压线略蝶式绝缘子（简称蝶式绝缘子）、低压线路线轴式绝缘子（简称线轴式绝缘子）。本部分不适用于有破坏瓷和釉的介质中使用的绝缘子。2规范性引用文件
下列文件中的条款通过JB/T10585的本部分的引用面成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T191-——2000包装储运图示标志（cqVISO780：1997）GB/T1001.1—2003标称电压高于100DV的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则（EC60383-1：1993，MOD）GB/T2900.8--1995电工术语绝缘子JB/T10583—200G低压绝缘子瓷件技术条件JB/T4307-—2004绝缘子胶装用水泥胶合剂常用绝缘子术语
JB/T 5896F—{991
电力利通信线路针式绝缘子钢脚J/T 8176-—1999
JB/T 8177—1999
绝缘子金属附件热镀锌层通用技术条件JB/T9673--1999绝缘子产品包装3术语和定义
GB/T2900.8和JB/T5896中所确立的术语和定义适用于本部分4产品分类及结构型式
4.1产品分类
绝缘子按其结构型式分为针式绝缘子、蝶式绝缘子利线轴式绝缘子三种。4.2绝缴子结构型式
绝缘子的形状及主要尺寸应分别符合图1～图4及表1～表3的规定，绝缘子瓷件主要尺寸偏差应符合JB/T10583和图样的规定。
4.2.1针式绝缴子

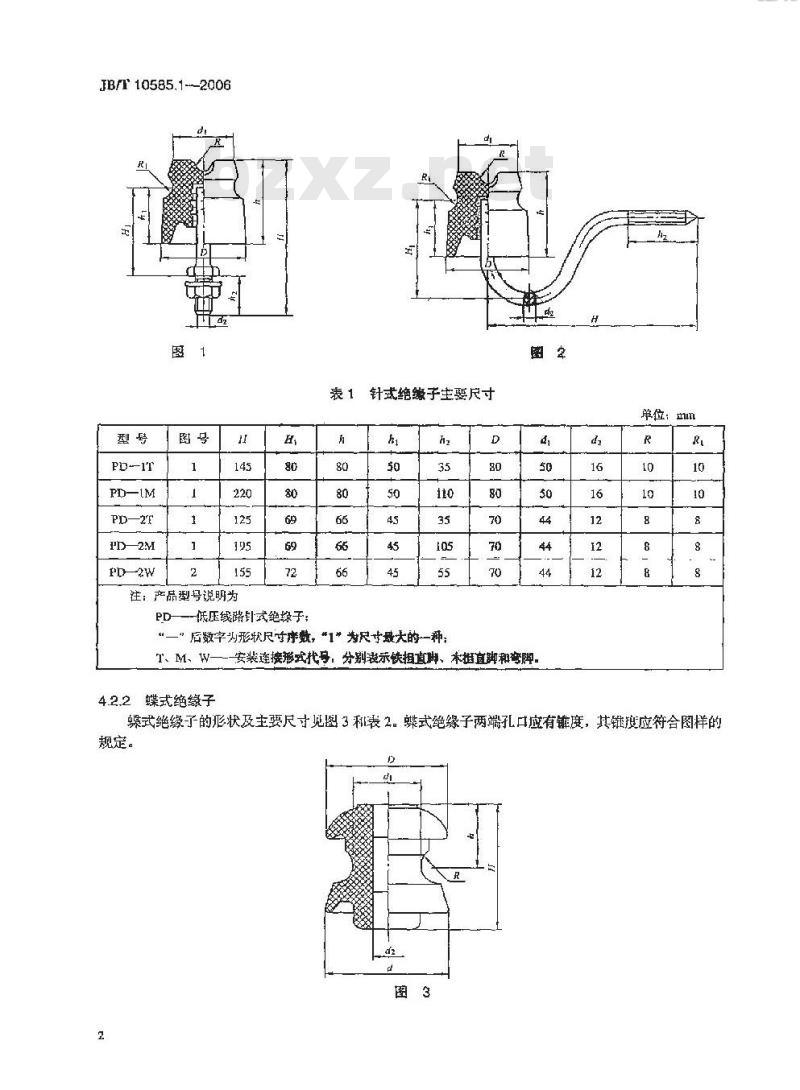

针式绝缘子的形状及主要尺寸见图1、图2及表1。根据用户要求，瓷件项部线槽亦可制成十字槽。
JB/T10585.1--2006
PD--IT
PD—2W
往：产品型号说明为
PD—低压线路针式绝缘于；
表1针式绝缘子生要尺寸
“一”后数字为形状尺时序数，*1”为尺寸最大的一种；D
T、M、W一--安装连接形式找号，分别表示铁担直脚、本推直脚和感脚.4.2.2蝶式绝缘子
单位；
蝶式绝缘了的形状及主要尺寸见图3和表2。蝶式绝缘子两端孔口应有锥度，其链应符合图样的规定。
注：产品型号说明为
低压线路蝶式绝缘子：
低压蝶式绝缘子主要尺寸
“一”后数字为形状尺寸序数，“”为尺寸最大的·种。4.2.3
线轴式绝缘子
JB/F10585.12006
单位：mm
线轴绝缘子的形状和主要尺寸见图4和表3。线轴式绝缘子网端孔口应有锥度，其锥度应符合图样的规定。
表3低压线轴式绝缘子主要尺寸免费标准bzxz.net
单位：mm
EX—2
EX—3
EX—4
注：产品型号说明为
低压线轴式绝缘子：
“一”后数字为形状尺寸序数，“1”为尺寸圾大的一种。5技术要求
5.1总则
绝缘子应按本部分及按规定程序批推的图样和技术文件制造。tt
JB/T10585.1—2006
绝缘子瓷件
绝缘子瓷件应符合JB/T10583的规定。瓷件的外露表面应在图样规定的部位均匀地上一层瓷抽5.3针式绝縫子的胶装
针式绝缘子应使用JB/T4307一2004规定的1类水泥胶合剂或硫磺石墨胶合剂进行胶装.瓷件内孔、钢脚与水泥胶合剂接触部分，应均勾地涂一层缓冲层。绝缘子钢脚与瓷件胶装内孔轴线应相互重合，其同轴度公差是以在绝缘子瓷件外裙与脚的距离上，沿直径相对方向量得的最大值与最小值之差来表示的，该值应不超过3mm.5.4绝缘子的金属附件
a）针式绝缘子钢脚应符合JB/T8176的规定。b）蝶式利线轴式绝缘予用金属附件的型式及尺寸由按规定程序批难的图样规定。c）绝缘子金属附件表面应全部热镀锌，其锌层质量应符合JBT817的规定。5.5绝缘子温度循环试验
绝缘子应能谢受三次冷热温差为70K的温度循环试验而不损坏。绝缘子在玲水和热水中停留时间各为15min。
5.6绝缘子乳隙性试验
绝缘子瓷件剖面应均匀致密，经孔隙性试验后不应有任何渗透现象。5.7
绝缘子的电气与机械性能
绝缘子的电气与机械性能应符合表4的规定。表4绝缘子电气与机械性能
弯曲破环负荷
绝缘子型式
线轴式
5.8其他
PD—1
PD—2
ED—2
EX—3
EX—4
不小于
未规定的其他要求，应符合供需双方协议的规定。6试验方法
6.1外观、尺寸和形状位贸偏差检查6.1.1外观质量检查
工频闪络电压
不小于
外观检查以目力观察方法进行，必要时使用迅兵，如绝缘件表面有细小气泡或颜色不均而不能判斯绝缘体是否良好时，应选出具有上述缺陷的代表性产品进行剖面捡查或作孔隙性试验，如剖面检查发现瓷质不致密（有大量气孔）或孔隙性试验有渗透现象时，则具有这种缺陷的产品为不符合本部分的产品。6.1.2尺寸检查
检查时应采用游标卡尺、直尺等标准圾具或特制量具进行测量。量具的精确度一般应不低于4
0.5mm。对于尺寸偏差要求比较精确的产品，应采用与精确度相适应的量具。JB/T 10585.1—2006
检查爬电距离时，应采用不会伸长的胶布带（或金属丝），在试品两电极间，沿绝缘件表面（包括瓷件表面的半导体釉层部分，但不包括导电性胶合剂，如水泥胶合剂）沿最短距离测量，由多个绝缘件组成的产品，则为其各绝缘件测是结果的总和。6.1.3形状和位置偏差检测方法
a）端面平行度检测方法
对于未装配附件的绝缘件，置于平台中心或旋转乎台中心，直接测量绝缘件上端表面至支架横梁间的距离。
b）乎面度检测方法
测量时，用刀口尺或直尺与被测试品表面直接接触，并使两者之间的最大间踪为最小，用塞尺（厚薄规）测量最大间原，在表面上各点测量中的最大间隙（t）为试品表面的平面度公差，如图5所奈。
图5平面度检查
c）形状和位置偏差的其他检测方法本部分规定以外的检测方法，如能获得等效的测量结果，也允许采用。6.2电气性能试验
6.2.1试品与试品安装
a）针式绝缘子
试品必须于燥面洁静，并按图6的规定両定在接地支架横梁中部。该横梁用的角钢宽为50mm1~～60mm，长度不小于1m。用直径约为2mm的金属丝把直径为12mml、长不小于lm的金属导杆绑扎在试品侧槽上，作为高压电极。导杆应水平放置，并与支架横梁成90”角。接地横梁与地面的距离以及试品和高压电极与外物的距离应不小于1m，金底导杆：2---试品；3
支架横梁。
JB/T 10585.1—2006
b）蝶式和线轴式绝缘子
试品必须干燥而洁净，非按图7的规定安装好。夹具的上下平面应平行。爽具平板宽庭为40mm长至少为试品直径的1.5倍，然后将其定在接地支架横梁顶端。该横梁用的角钢宽为50mm--60mm，长不小于1m。用直径约为2mm的金属丝把直径为12mm、长不小于1m的金属导杆绑扎在试品侧槽上，作为高压电极。导杆应水平放登，并与支架横梁成90°角。接地横梁与地面的距离以及试品和商压电极与外物的距离应不小于1tm。血些
1——金解导杆：2——→试品：3———夹具：4—支架横梁。图7
6.2.2工频干闪络电压试验
试验的-殷条件和试验程序按GB/T1001.12003中第14章的规定进行。注：GB/T1001.1一2003中第14军规定的内容与工项湿闪络电压试验，5工频于内络电压试验仅须去掉H中人工程序，除此之外，工频于闪络和.上频湿内璐电压试验的其他规定均相尚，6.2.3工频湿闪络电压试验
试验的一般条件和试验程序按GBT1001.1一2003中第14章的规定进行。6.3弯曲破坏负荷试验
试验时，试品安装应尽量模拟实际便用状况，在认到规定弯曲破坏负荷的75%以前，应平稳而无冲击地增抵负荷，其后以每分为规定湾曲破坏负荷的30%·-60速率升高至试品破坏（能观察到破坏现象，或试验机指针停止不前时）为止，吡时的负荷值为试品的弯曲破坏负荷。如果仅要求进行耐受负荷试验，则负荷值升高室标准规定的试验负荷，在此负荷下，妇试品不破坏，则通其本试验。
对于带钢脚进行试验的针式绝缘子，或对单独钢脚进行试验时，试品在规定的负荷下，轴线的变形偏移角度不应超过5°：其变形量于按下式计算：f a tanxh
式中：
h—力臂;
α偏移角度。
6.4绝缘子的其他试验
6.4.1温度循环试验
说验应按 GB/T 1001.1---2003中第24章的规定进行。6.4.2孔隙性试验
试验应按GB/T1001.1—2003中第26章的规定进行。6.4.3锌层试验
试验应按 JB/T 8177—1999 中第7章的规定进行。6.4.4钢脚机械强度试验
试验应按IB/T 8176—1999 中第6章的规定进行。7绝缘子的检验
7.1绝缘子的检验规则
绝缘于的检验除应符合本部分的规定外，还应符合JB/T10583的规定。7.2绝缘子的试验
7.2.1逐个试验
JB/T10585.1—2006
绝缘子应按表5规定逐个进行检验。如果发现有绝缘子不符合表5规定的任何一要求，则此绝缘子不符合本部分。
表5绝绿子逐个试验项月
试验项品名称
外质检查
尺寸轻查
形状和位置偏差检查
注：项2仅检查绝缘子的H、0、尺寸。7.2.2抽样试验
7.2.2.1抽样方案
试验依据
试验方法
绝缘子抽样试验采用计件：次抽详方案，格品数量按表6壹出样本容量字码，然后接B/T10583一-2006中表9的规定查出样品数过，对心寸及形状利位背偏差的检奇水平规定为S-4.其余试验项目为 S-3。
接收质量水平（AQL）：对尺寸及形状羽位置偏差为6.5%，其余试验项目为4.0%。按各接收质量水平确定的判定数，按照JB/T10583—2006中表9的规定。表6，批量与样本容量字码
500≤1200
1 200≤≤3 200
3 200n≤10 000
n>10 000
7.2.2.2试验项目和结果判定
检直水平
绝缘子抽样试验项目规定见表7。抽样试验的项按各该顶的样车客量进行试验，试验后按JB/T10583—2006中6.5.2.4规定，对各试验项目进行结果判定。如果所有各项均符合本部分，则接收该批产品。如果有一-项及以上试验项目不符合本部分，则拒收该批产品。但著仅尺寸或形状和位置偏差检查不合格，允许进行逐个剔选。7.2.3型式试验
型式试验的目的是用来检验由绝缘子的结构、采用的材质及工艺所决定的主要特性。新产品试制定型或正带产品修改结构、改变原材科配方及工艺方法时，应进行型式试验。型式试验应在经逐个试验合格的试品上按照表8的规定进行。型式试验采用计件一次抽样方案，其试品数册和判定方法见表9。7
JB/T 10585.1-2006
试验项自名称
尺寸检查
形状和位智差检查
摄度循环试验
弯曲破坏负荷试验
孔腺性试验
镀锌层试验
钢脚机械强皮试验
抽样试验项目
试验依据
试品数
按检查水平抽出的试品
在经项1检查后的全部
在经项2检查后的试品中，按检查水平抽出的试品按检查水平描出的试品
经项4试验后的瓷块，每只试品取一块按检查水平抽山的试品
按捡查水平抽出的试品
注：项4试品亦可在经项3试验后的试品中抽取。表8型式试验项目
试验项目名称
外观质查检查
尺可检查
形状和位登缩差检查
工短干闪络电压试验
工频漫闪络电压试验
弯曲破坏负试验
温度循环试验
孔性试验
镀锌层试验
钢脚机械强度试验
样本容丘只
试验依据
5.2、5.4
试品数量
经项1检查后的全部
经项2检查后的全部
经项3检查后的3只
经项 4 试验后的3 只
经项3检查后的5只
经项 3 检查后的 8 只
经项6试验后的瓷块，每只试品取一块3月
表9计件一次抽样试验判定数
判定数只
武验方法
试验方法
.6.2.2
型式试验的各项按各该项的样本容且进行试验，并按表9的规定进行结果判定，如果样本中的不合格品数d≤A，则该项合格，若学R：则该项不合格，试验后，如果所有各项均合格，则塑式试验通过，如果有一项及以上试验项目不合格，则型式试验不合格。8包装、标志与运输保管
8.1绝缘子的包装
绝缘子的包装应符合JB/T9673的规定，8.2绝缘子的标志
8.2.1绝缘子包装箱上应标明：
a）产品名称、制造厂名称和制造年份：b）绝缘子规格、产品型号（或代号）：8
c）绝缘子的数量和重量：
d）符合GBT191规定的“易碎物品”“禁止翻滚”标志图形。2随产品提供的技术文件：
a）包装清单：
b）产品质出厂检查合格证书；
心）安装、使用说明书。
8.3运输保管
JB/T10585.1--2006
包装件在装御时应小心轻放，并按标记规定的方向堆放，避免碱擅和冲击。在运输时严禁与酸碱等腐蚀性物品放在同一车厢内运输。9
