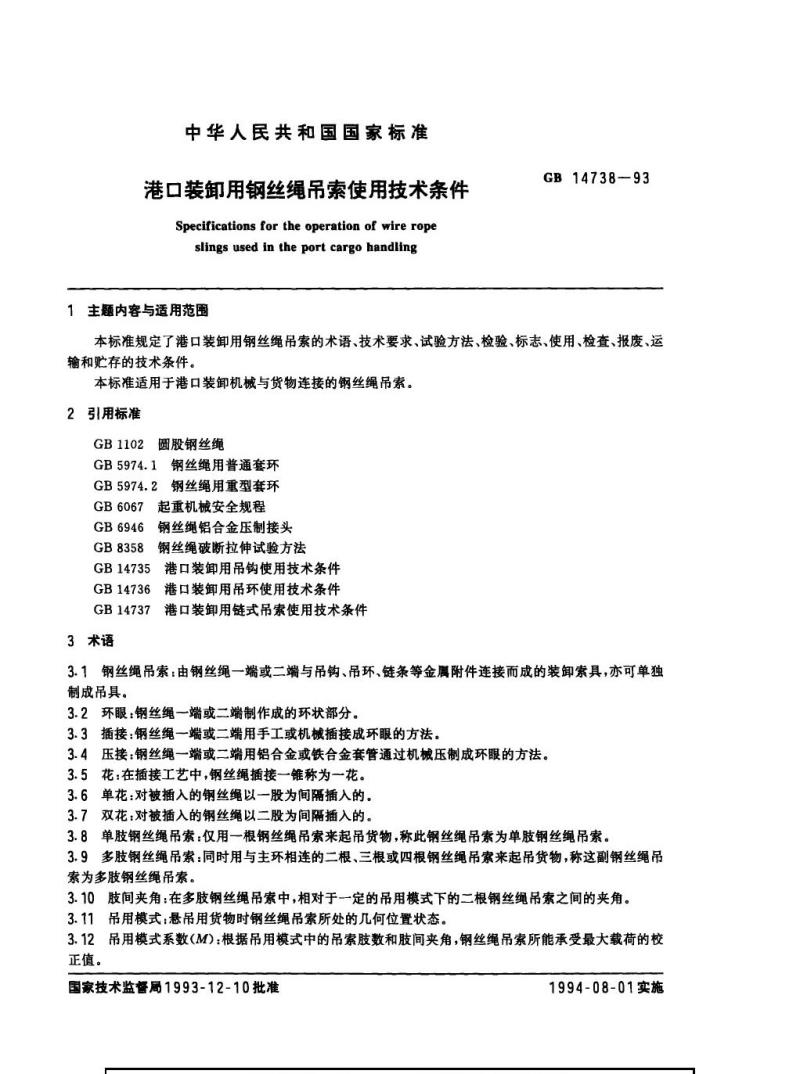

中华人民共和国国家标准
港口装卸用钢丝绳吊索使用技术条件
Specifications for the operation of wire rope slings used in port cargo handling
1 主题内容与适用范围
本标准规定了港口装卸用钢丝绳吊索的术语、技术要求、试验方法、检验、标志、使用、检查、报废、运输和贮存的技术条件，适用于港口装卸机械与货物连接的钢丝绳吊索。
2 引用标准
- GB 1102 圆股钢丝绳
- GB 5974.1 钢丝绳用普通套环
- GB 5974.2 钢丝绳用重型套环
- GB 6067 钢丝绳铝合金压制接头
- GB 6946 起重机械安全规程
- GB 8358 钢丝绳破断拉伸试验方法
- GB 14735 港口装卸用吊钩使用技术条件
- GB 14736 港口装卸用吊环使用技术条件
- GB 14737 港口装卸用链式吊索使用技术条件
3 术语
3.1 钢丝绳吊索：由钢丝绳一端或两端与吊钩、吊环、链条等金属附件连接而成的装卸索具，也可单独制成吊具。
3.2 环眼：钢丝绳一端或两端制作成的环状部分。
3.3 插接：钢丝绳一端或两端用手工或机械插接成环眼的方法。
3.4 压接：钢丝绳一端或两端用铝合金或铁合金套管通过机械压制成环眼的方法。
3.5 花：插接工艺中，钢丝绳插接一锥称为一花。
3.6 单花：对被插入的钢丝绳以一股为间隔插入。
3.7 双花：对被插入的钢丝绳以二股为间隔插入。
3.8 单肢钢丝绳吊索：仅用一根钢丝绳吊索起吊货物。
3.9 多肢钢丝绳吊索：同时用二根、三根或四根钢丝绳吊索起吊货物。
3.10 肢间夹角：多肢吊索中，两根钢丝绳吊索之间的夹角。
3.11 吊用模式：悬吊货物时钢丝绳吊索所处的几何位置。
3.12 吊用模式系数（M）：根据吊索肢数和肢间夹角，对钢丝绳吊索最大承载的校正值。
3.13 额定载荷（Q）：单肢钢丝绳吊索最大工作载荷。
3.14 极限工作载荷（Q_max）：钢丝绳吊索允许悬挂的最大载荷。
3.15 钢丝绳吊索破断拉力（F）：钢丝绳吊索在静态拉伸试验中发生破断时的拉力。
3.16 效率系数（c）：钢丝绳吊索破断拉力与所用钢丝绳最小破断拉力之比。
4 技术要求
4.1 使用性能

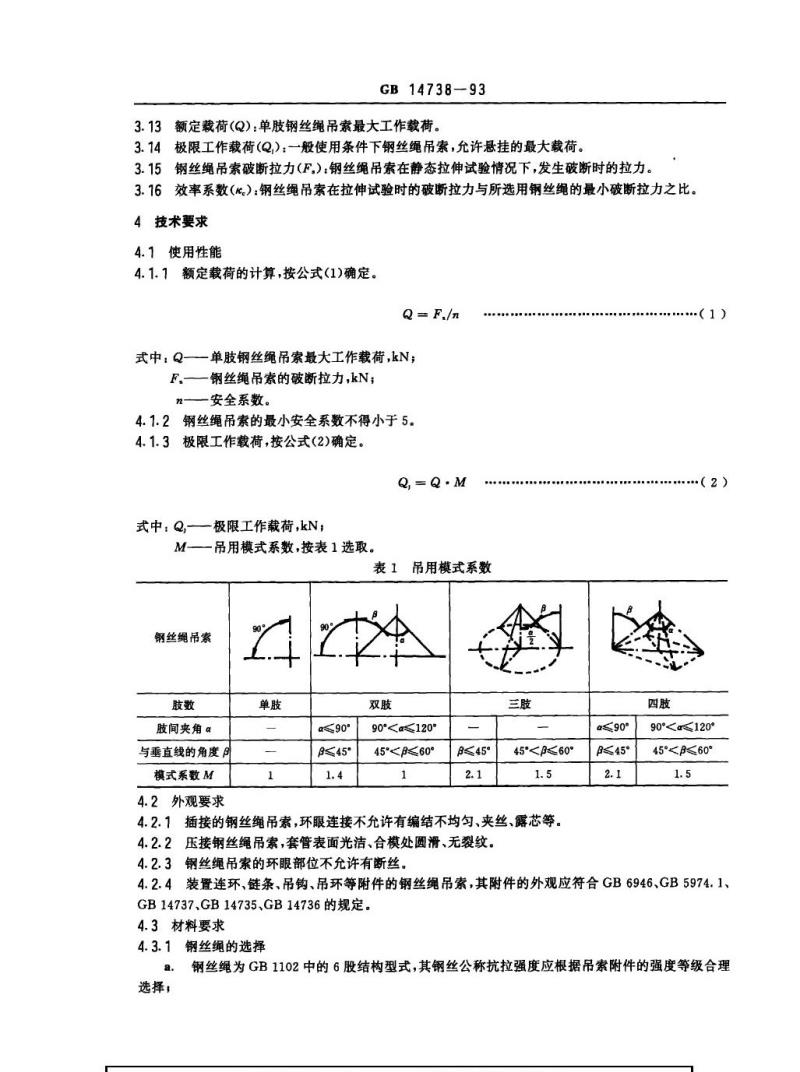

4.1.1 额定载荷的计算公式：Q = F / n，其中Q为单肢钢丝绳吊索最大工作载荷（kN），F为钢丝绳吊索破断拉力（kN），n为安全系数。
4.1.2 最小安全系数不得小于5。
4.1.3 极限工作载荷公式：Q_max = Q · M，其中M为吊用模式系数，按表1选取。
表1 吊用模式系数
钢丝绳吊索肢数 | 肢间夹角α | 与垂直线角度β | 模式系数M
单肢 | 90° | 45° | 1.4
双肢 | 90~120° | 45~60° | 2.1
三肢 | 45~60° | 45~60° | 1.5
四肢 | 90~120° | 45~60° | 1.5
4.2 外观要求
4.2.1 插接吊索环眼连接不得有编结不均、夹丝、露芯等缺陷。
4.2.2 压接吊索套管表面光洁、合模处圆滑、无裂纹。
4.2.3 吊索环眼部位不得有断丝。
4.2.4 附件（连环、链条、吊钩、吊环）外观应符合GB 6946、GB 5974.1、GB 14737、GB 14735、GB 14736规定。
4.3 材料要求
4.3.1 钢丝绳选择：
a. 应为GB 1102 6股结构型式，钢丝公称抗拉强度应符合吊索附件强度等级。
b. 腐蚀环境宜使用镀锌钢丝绳。
c. 必须有质量合格证明和技术参数文件，缺失者不得使用。
4.3.2 套管材料按GB 6946条款执行。
4.3.3 吊索附件材料应符合GB 5974.1、GB 14737、GB 14735、GB 14736规定。
4.4 工艺要求

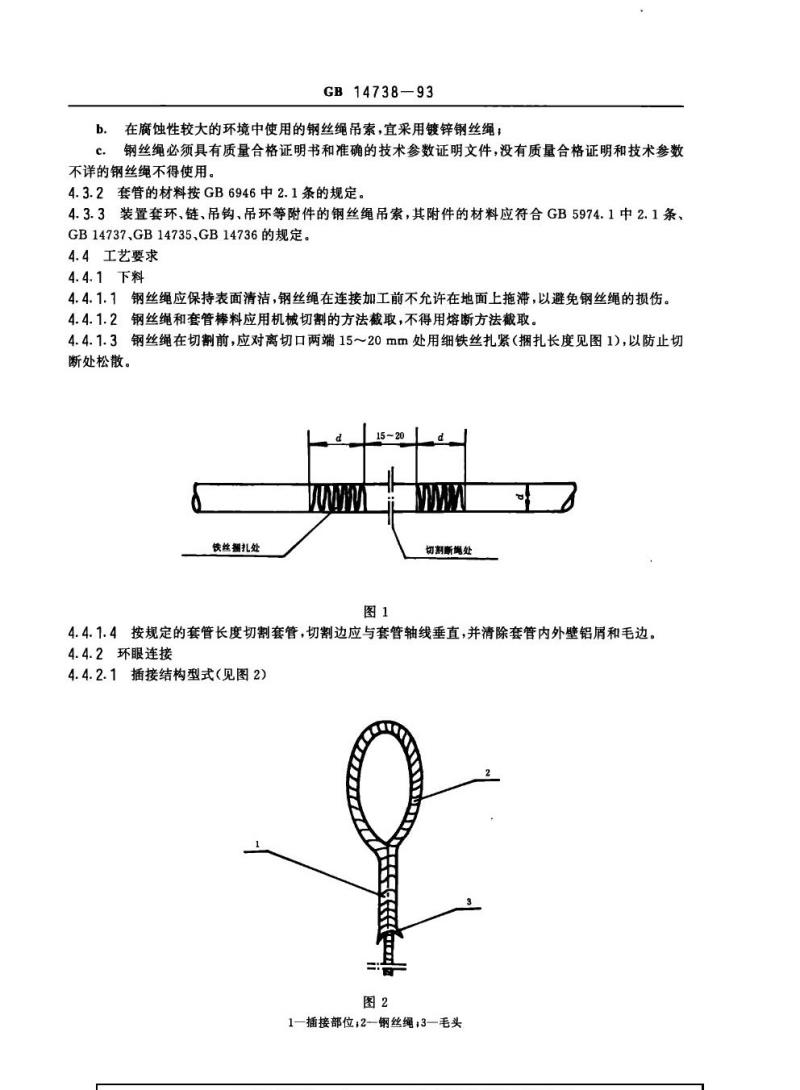

4.4.1 下料
4.4.1.1 钢丝绳应保持表面清洁，连接加工前不得在地面拖滞。
4.4.1.2 钢丝绳及套管棒料应机械切割，不得用熔断方法。
4.4.1.3 切割前，钢丝绳两端15~20mm处应用细铁丝扎紧以防散股。
