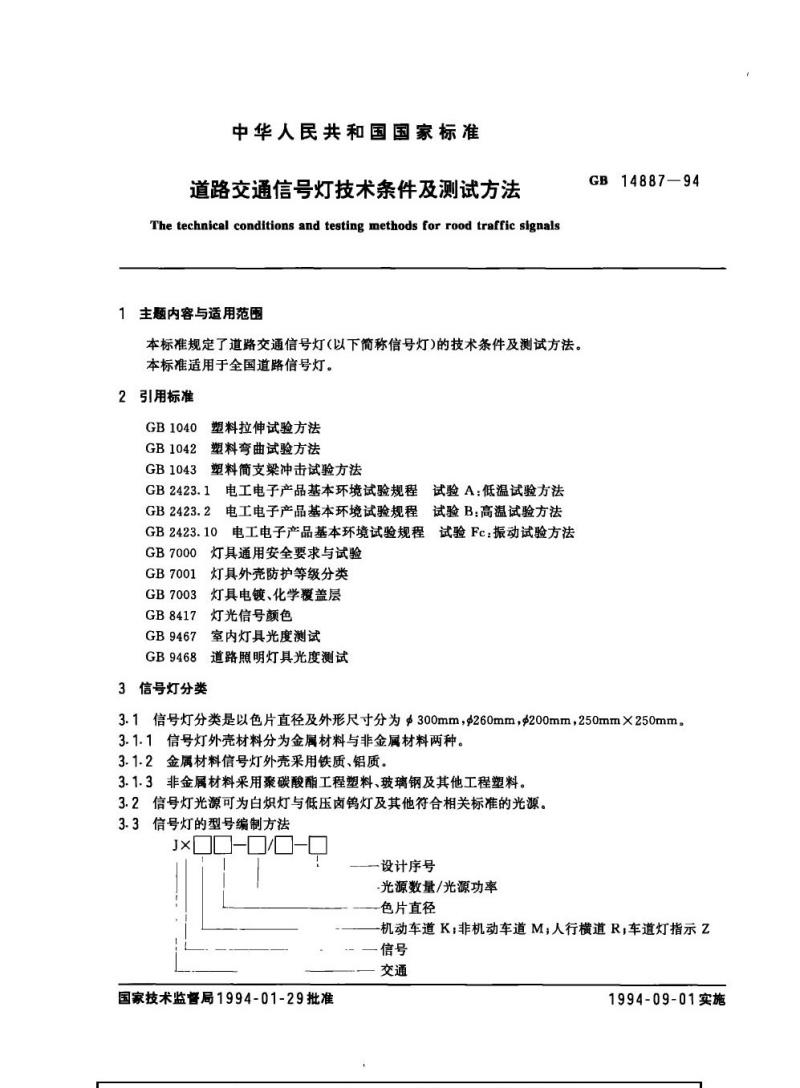

中华人民共和国国家标准
道路交通信号灯技术条件及测试方法The technical conditions and testing methods for rood traffic signals1主题内容与适用范围
本标准规定了道路交通信号灯(以下简称信号灯)的技术条件及测试方法。本标准适用于全国道路信号灯。2引用标准
GB1040塑料拉伸试验方法
GB1042塑料弯曲试验方法
GB1043
塑料简支梁冲击试验方法
电工电子产品基本环境试验规程电工电子产品基本环境试验规程GB2423.2
GB2423.10
GB7000
GB7001
GB7003
GB8417
GB9467
试验A：低温试验方法
试验B：高温试验方法
电工电子产品基本环境试验规程试验Fc：振动试验方法灯具通用安全要求与试验
灯具外壳防护等级分类
灯具电镀、化学覆盖层
灯光信号颜色
室内灯具光度测试
GB9468
道路照明灯具光度测试
3信号灯分类
GB14887—94
3.1信号灯分类是以色片直径及外形尺寸分为300mm，g260mm，200mm，250mm×250mm。3.1.1信号灯外壳材料分为金属材料与非金属材料两种。3.1.2金属材料信号灯外壳采用铁质、铝质。3.1.3非金属材料采用聚碳酸酯工程塑料、玻璃钢及其他工程塑料。3.2信号灯光源可为白炽灯与低压卤钨灯及其他符合相关标准的光源。3.3信号灯的型号编制方法
设计序号
-光源数量/光源功率bZxz.net
色片直径
机动车道K；非机动车道M人行横道R，车道灯指示Z信号
国家技术监督局1994-01-29批准1994-09-01实施

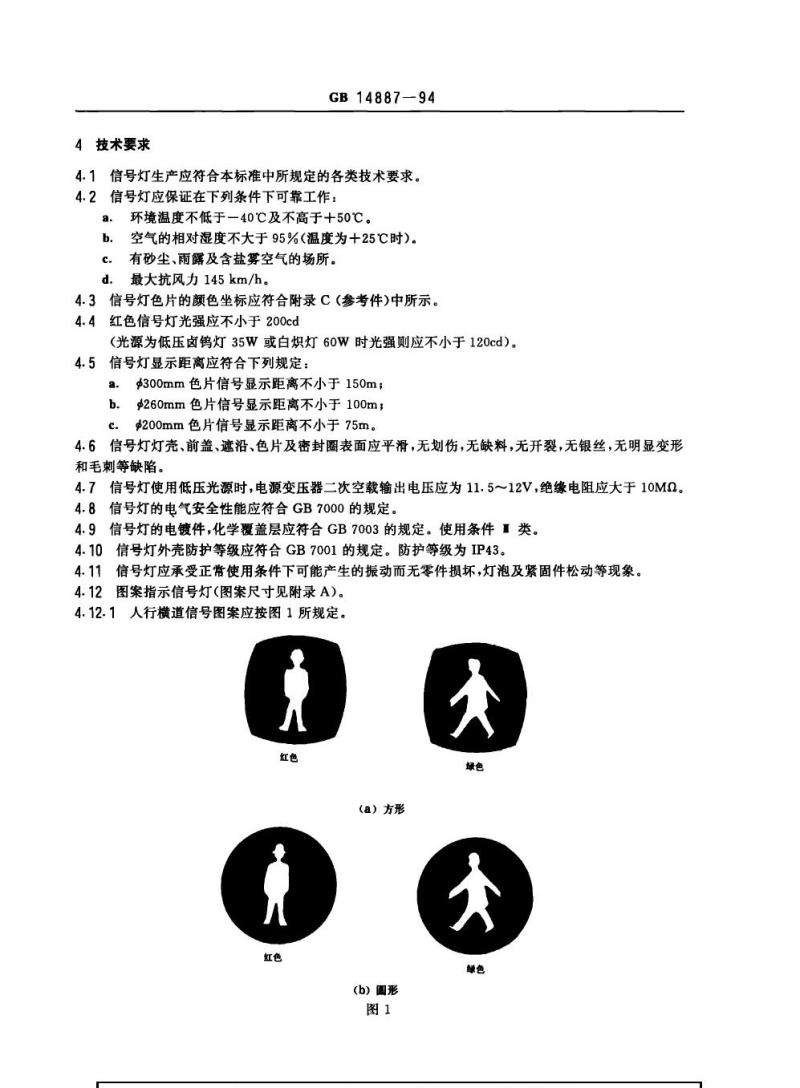

4技术要求
GB14887-94
4.1信号灯生产应符合本标准中所规定的各类技术要求。4.2信号灯应保证在下列条件下可靠工作：a.环境温度不低于一40℃及不高于十50℃。b.空气的相对湿度不大于95%（温度为十25℃时）。c．有砂尘、雨露及含盐雾空气的场所。d．最大抗风力145km/h。
4.3信号灯色片的颜色坐标应符合附录C（参考件）中所示。4.4红色信号灯光强应不小于200cd（光源为低压卤钨灯35W或白炽灯60W时光强则应不小于120cd）。4.5信号灯显示距离应符合下列规定：a.$300mm色片信号显示距离不小于150m；b.260mm色片信号显示距离不小于100m；c.200mm色片信号显示距离不小于75m。4.6信号灯灯壳、前盖、遮沿、色片及密封圈表面应平滑，无划伤，无缺料，无开裂，无银丝，无明显变形和毛刺等缺陷。
4.7信号灯使用低压光源时，电源变压器二次空载输出电压应为11.5～12V，绝缘电阻应大于10Mα。4.8信号灯的电气安全性能应符合GB7000的规定。4.9信号灯的电镀件，化学覆盖层应符合GB7003的规定。使用条件类。4.10信号灯外壳防护等级应符合GB7001的规定。防护等级为IP43。4.11信号灯应承受正常使用条件下可能产生的振动而无零件损坏，灯泡及紧固件松动等现象。4.12图案指示信号灯（图案尺寸见附录A）。4.12.1人行横道信号图案应按图1所规定。★
(a）方形
(b）圆形

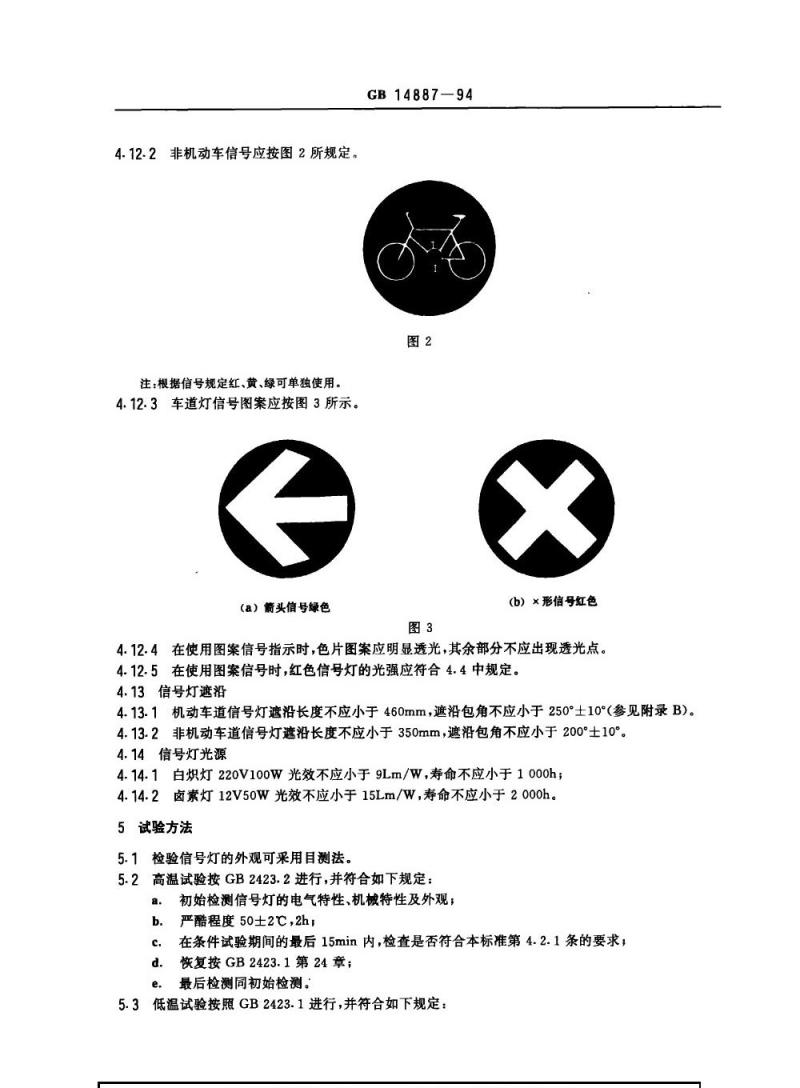

4.12.2非机动车信号应按图2所规定，注：根据信号规定红、黄、绿可单独使用。4.12.3车道灯信号图案应按图3所示。（a）箭头信号绿色
GB14887—94
(b）×形信号红色
4.12.4在使用图案信号指示时，色片图案应明显透光，其余部分不应出现透光点。4.12.5在使用图案信号时，红色信号灯的光强应符合4.4中规定。4.13信号灯遮沿
4.13.1机动车道信号灯遮沿长度不应小于460mm，遮沿包角不应小于250°士10°（参见附录B）。4.13.2非机动车道信号灯遮沿长度不应小于350mm，遮沿包角不应小于200°士10°。4.14信号灯光源
4.14.1白炽灯220V100W光效不应小于9Lm/W，寿命不应小于1000h；4.14.2卤素灯12V50W光效不应小于15Lm/W，寿命不应小于2000h。5试验方法
检验信号灯的外观可采用目测法。5.2高温试验按GB2423.2进行，并符合如下规定a.
初始检测信号灯的电气特性、机械特性及外观；严酷程度50士2℃，2h，
在条件试验期间的最后15min内，检查是否符合本标准第4.2.1条的要求，恢复按GB2423.1第24章；
最后检测同初始检测。

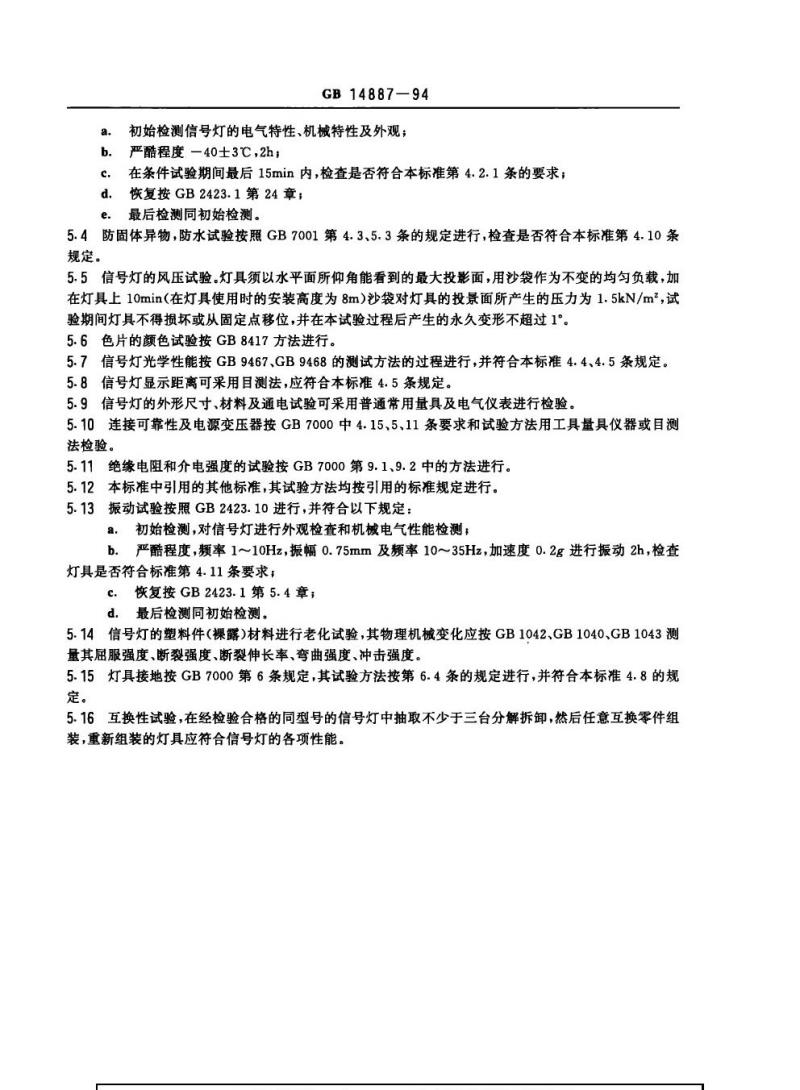

5.3低温试验按照GB2423.1进行，并符合如下规定：GB14887—94
初始检测信号灯的电气特性、机械特性及外观；a.
b.严酷程度一40士3℃，2h；
在条件试验期间最后15min内，检查是否符合本标准第4.2.1条的要求：d.
恢复按GB2423.1第24章；
最后检测同初始检测。
5.4防固体异物，防水试验按照GB7001第4.3、5.3条的规定进行，检查是否符合本标准第4.10条规定。
5.5信号灯的风压试验。灯具须以水平面所仰角能看到的最大投影面，用沙袋作为不变的均匀负载，加在灯具上10min（在灯具使用时的安装高度为8m）沙袋对灯具的投景面所产生的压力为1.5kN/m2，试验期间灯具不得损坏或从固定点移位，并在本试验过程后产生的永久变形不超过1°。5.6色片的颜色试验按GB8417方法进行。5.7信号灯光学性能按GB9467、GB9468的测试方法的过程进行，并符合本标准4.4、4.5条规定。5.8信号灯显示距离可采用目测法，应符合本标准4.5条规定。5.9信号灯的外形尺寸、材料及通电试验可采用普通常用量具及电气仪表进行检验。5.10连接可靠性及电源变压器按GB7000中4.15、5、11条要求和试验方法用工具量具仪器或目测法检验。
5.11绝缘电阻和介电强度的试验按GB7000第9.1、9.2中的方法进行。5.12本标准中引用的其他标准，其试验方法均按引用的标准规定进行。5.13振动试验按照GB2423.10进行，并符合以下规定：a.初始检测，对信号灯进行外观检查和机械电气性能检测；b.严酷程度，频率1～10Hz，振幅0.75mm及频率10～35Hz，加速度0.2g进行振动2h，检查灯具是否符合标准第4.11条要求；C.恢复按GB2423.1第5.4章；
d.最后检测同初始检测。
5.14信号灯的塑料件（棵露)材料进行老化试验，其物理机械变化应按GB1042、GB1040、GB1043测量其届服强度、断裂强度、断裂伸长率、弯曲强度、冲击强度。5.15灯具接地按GB7000第6条规定，其试验方法按第6.4条的规定进行，并符合本标准4.8的规定。
6互换性试验，在经检验合格的同型号的信号灯中抽取不少于三台分解拆卸，然后任意互换零件组5.16
装，重新组装的灯具应符合信号灯的各项性能。（50
460(350)
GB14887-94

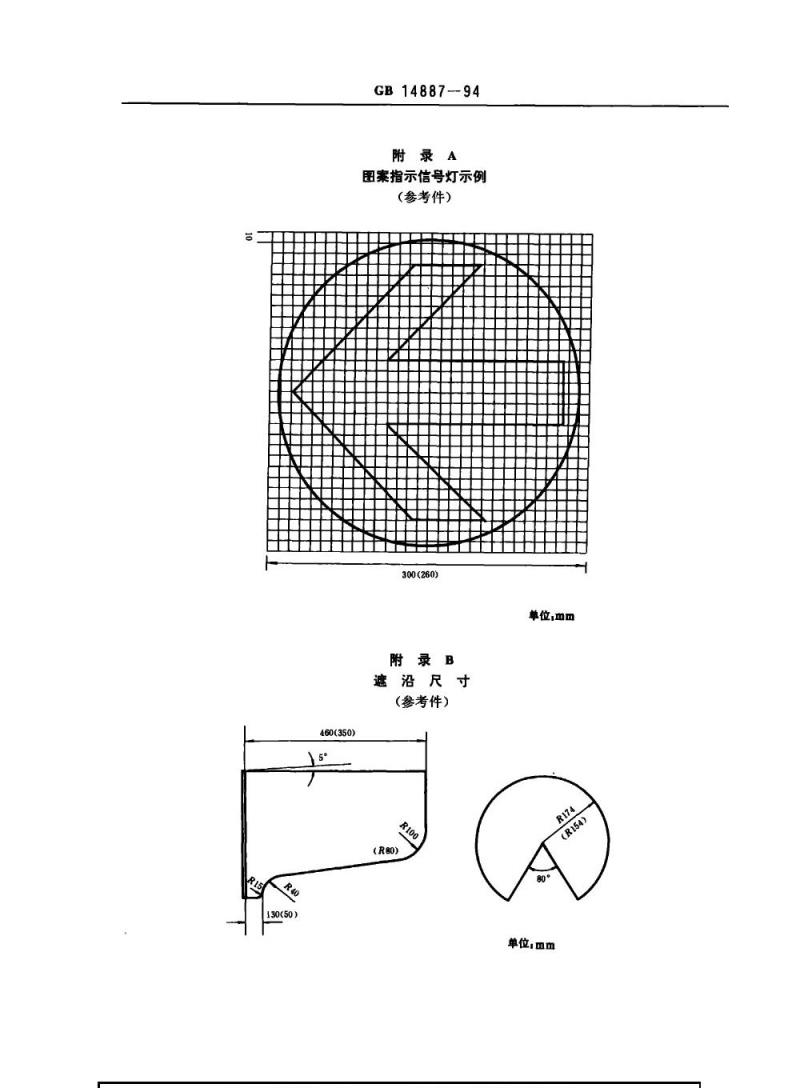

附录A
图案指示信号灯示例
(参考件）
300(260)
附录B
遮沿尺寸
(参考件）
单位，mm
单位:mm
GB14887—94
附录C
灯光信号颜色色品图
(参考件）
350028562360190
一般边界
限定边界
附加说明：
GB14887—94
交通信号灯灯光颜色色品坐标
色度坐标
X0.6650.6450.7210.735
YO. 335 0. 335 0. 359 0. 265KLMN
X0.5609.5460.6120.618
Y0.440 0.426 0.382 0.382
X0.3050.3210.2280.028
Y0.6890.4930.3510.385
本标准由中华人民共和国公安部提出。本标准由北京市交通工程科学研究所，广州市交通管理科研所负责起草。本标准起草人江予南、邱穗生、李建民、彭云飞、刘杰、李宏石。642
