【国家标准(GB)】 道路交通信号灯安装规范

中华人民共和国国家标准此内容来自标准下载网

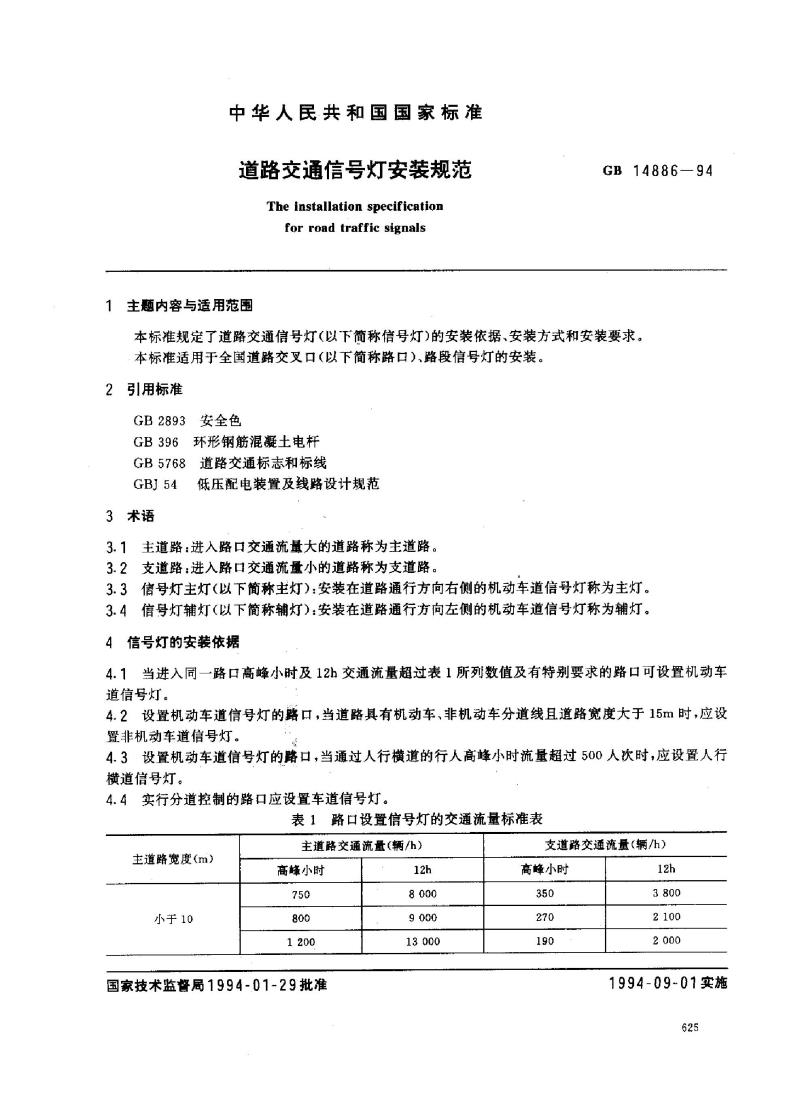

道路交通信号灯安装规范
The installation specification for road traffic signals
1 主题内容与适用范围
本标准规定了道路交通信号灯（以下简称信号灯）的安装依据、安装方式和安装要求，适用于全国道路交叉口（以下简称路口）及路段信号灯的安装。
2 引用标准
- GB 2893 安全色
- GB 396 环形钢筋混凝土电杆
- GB 5768 道路交通标志和标线
- GBJ 54 低压配电装置及线路设计规范
3 术语
3.1 主道路：进入路口交通流量大的道路称为主道路。
3.2 支道路：进入路口交通流量小的道路称为支道路。
3.3 信号灯主灯（以下简称主灯）：安装在道路通行方向右侧的机动车道信号灯。
3.4 信号灯辅灯（以下简称辅灯）：安装在道路通行方向左侧的机动车道信号灯。
4 信号灯的安装依据
4.1 当进入同一路口高峰小时及12小时交通流量超过表1所列数值或路口有特别要求时，可设置机动车道信号灯。
4.2 设置机动车道信号灯的路口，若道路具有机动车、非机动车分道线且道路宽度大于15米，应设置非机动车道信号灯。
4.3 设置机动车道信号灯的路口，当通过人行横道的行人高峰小时流量超过500人次，应设置人行横道信号灯。
4.4 实行分道控制的路口应设置车道信号灯。
4.5 在路口间距大于500米，高峰小时流量超过750辆及12小时流量超过8000辆的路段，当人行横道高峰小时流量超过500人次时，可设置人行横道信号灯及相应的机动车道信号灯。
表1 路口设置信号灯的交通流量标准
主道路宽度（m） | 主道路高峰小时（辆/h） | 主道路12小时（辆） | 支道路高峰小时（辆/h） | 支道路12小时（辆）
≤10 | 750-1200 | 8000-13000 | 190-350 | 2000-3800
>10 | 900-1800 | 10000-20000 | 150-390 | 1500-4100
1. 大于表中交通流量按小客车计算，其他车辆折算为小客车当量，换算系数见附录A。
2. 12小时交通流量为7时至19时的交通流量。
5 信号灯的安装方式
5.1 安装方式种类

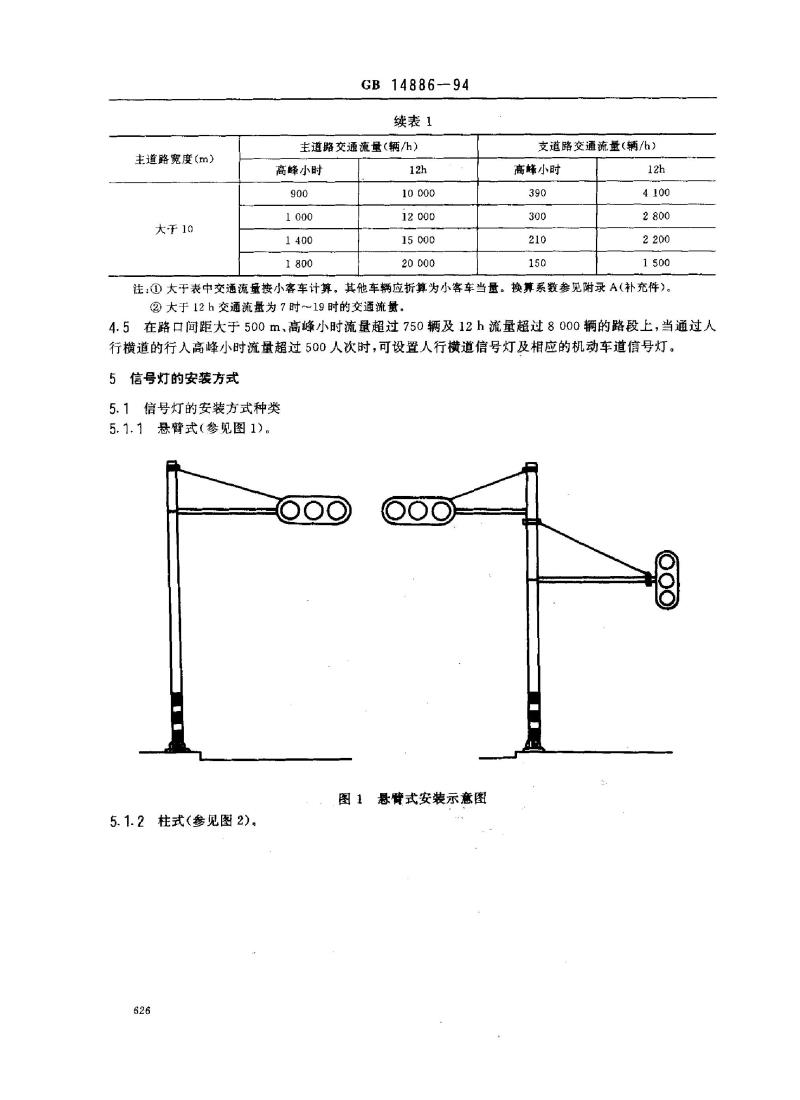

5.1.1 悬臂式（参见图1）

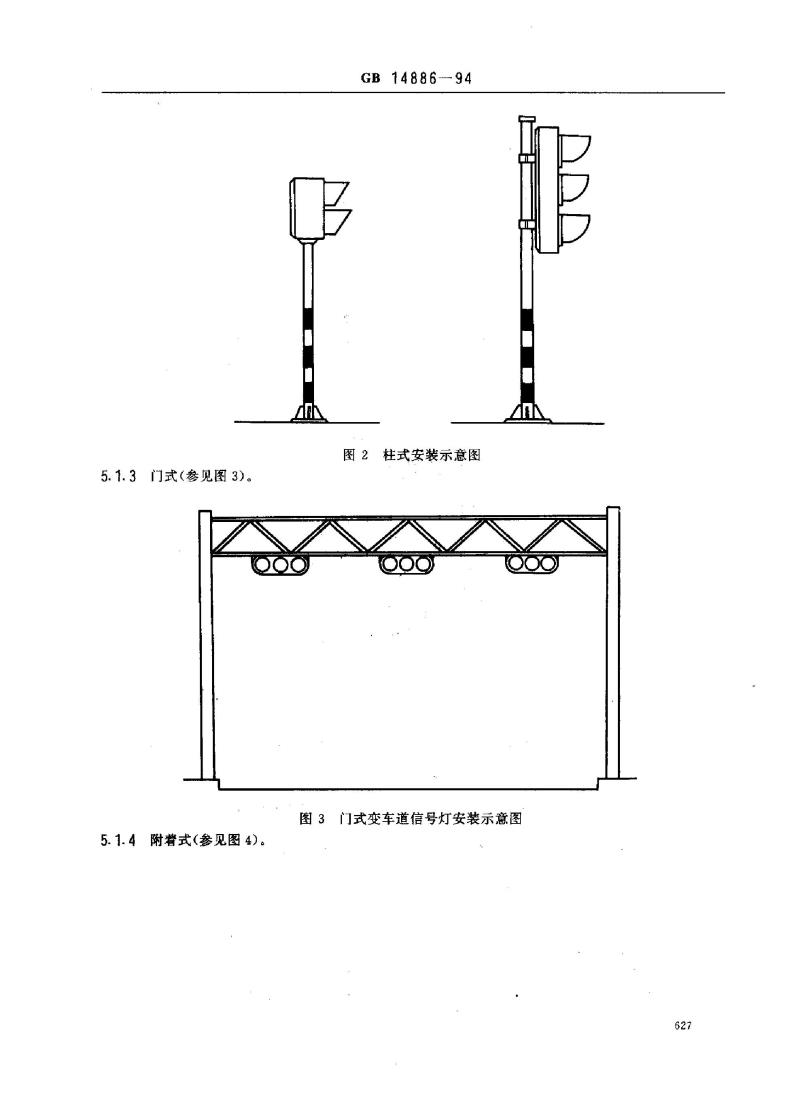

5.1.2 柱式（参见图2）
5.1.3 门式（参见图3）

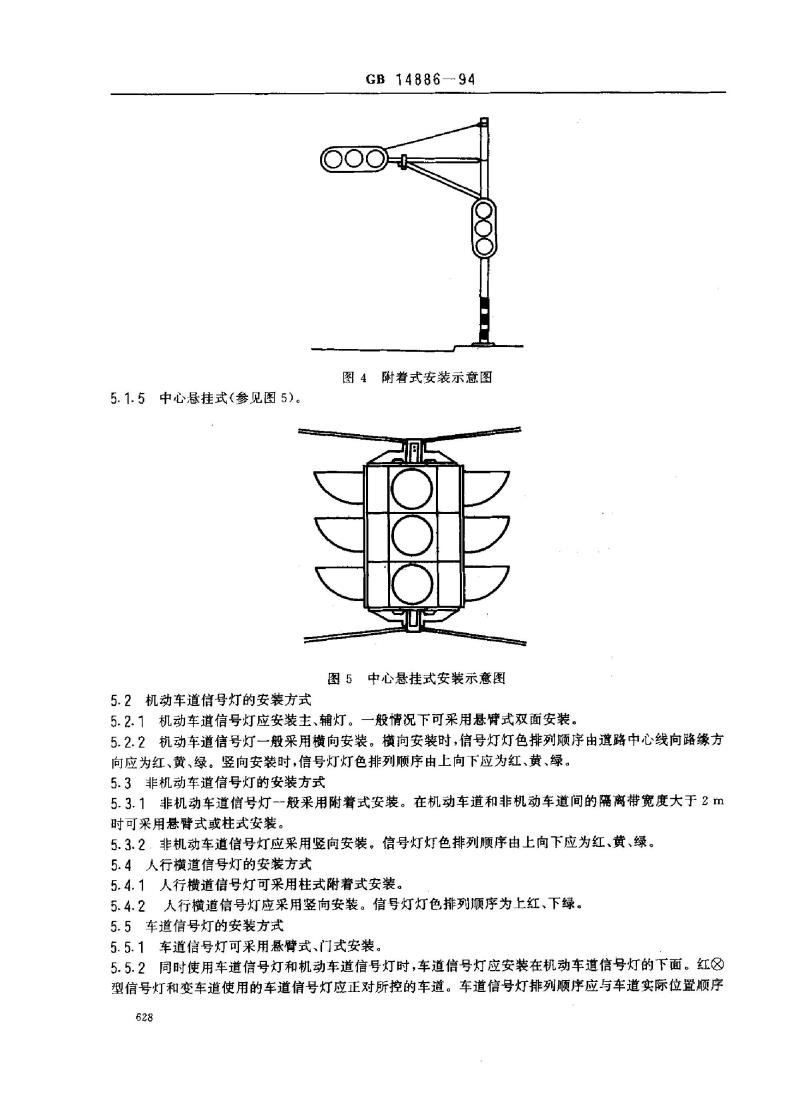

5.1.4 附着式（参见图4）
5.1.5 中心悬挂式（参见图5）
5.2 机动车道信号灯安装方式
5.2.1 应安装主灯和辅灯，一般采用悬臂式双面安装。
5.2.2 横向安装时，灯色顺序从道路中心线向路缘为红、黄、绿；竖向安装时从上向下为红、黄、绿。
5.3 非机动车道信号灯安装方式
5.3.1 一般采用附着式安装。隔离带宽度大于2米可采用悬臂式或柱式。
5.3.2 应采用竖向安装，灯色顺序由上向下为红、黄、绿。
5.4 人行横道信号灯安装方式
5.4.1 可采用柱式或附着式安装。
5.4.2 应采用竖向安装，灯色顺序上红下绿。
5.5 车道信号灯安装方式
5.5.1 可采用感应臂式或门式安装。
5.5.2 与机动车道信号灯同时使用时，车道信号灯应安装在机动车道信号灯下方，红型信号灯和变车道信号灯应正对所控车道，排列顺序应与车道实际位置一致。
6 信号灯安装

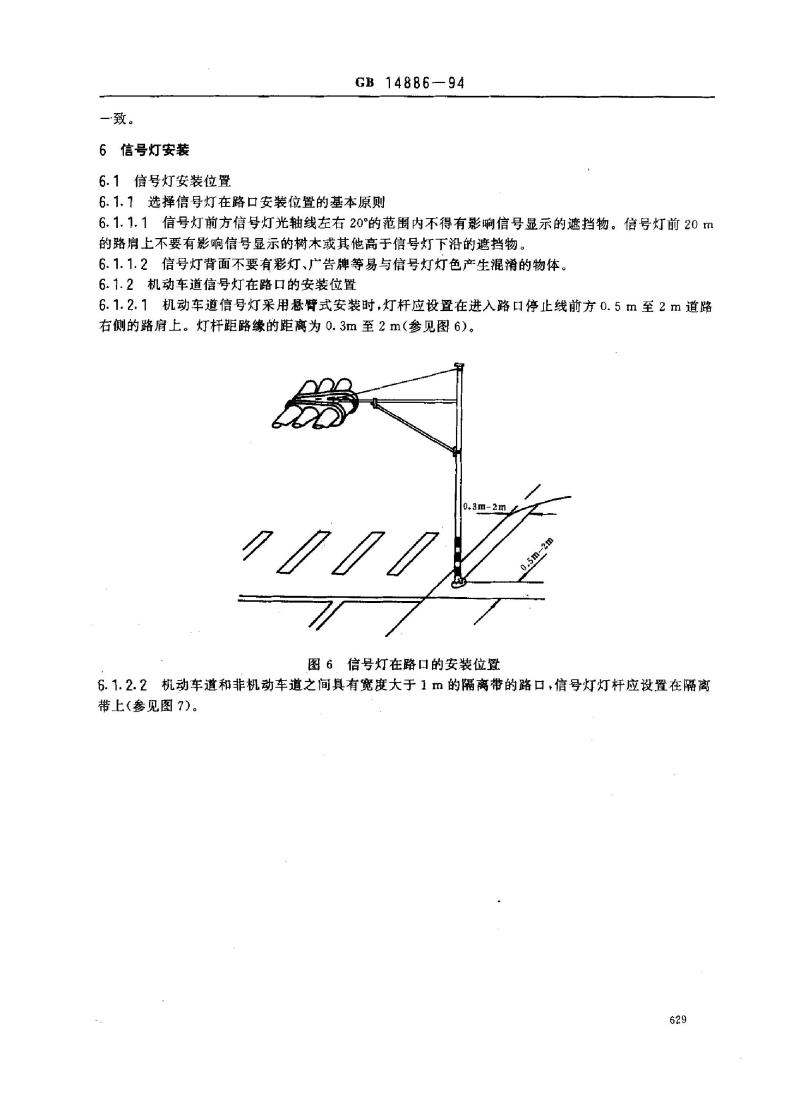

6.1 信号灯安装位置
6.1.1 选择安装位置的基本原则
6.1.1.1 信号灯前方光轴线左右20°范围内不得有影响信号显示的遮挡物，前20米路肩不要有高于信号灯下沿的树木或其他障碍物。
6.1.1.2 信号灯背面不得有彩灯、广告牌等易与信号灯灯色混淆的物体。
