【机械行业标准(JB)】 隔离开关熔断器组

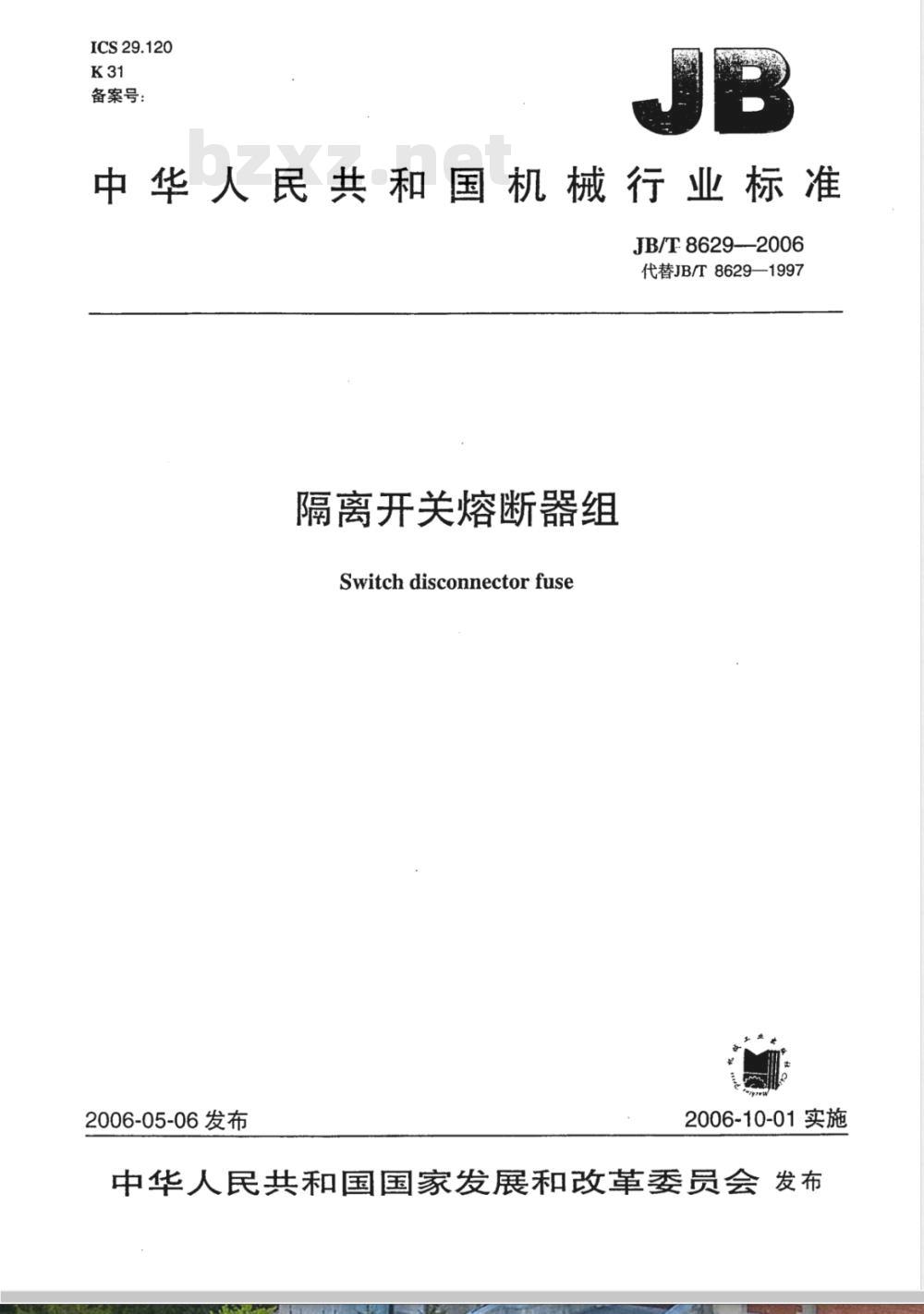

ICS29.120
备案号：
中华人民共和国机械行业标准
JB/T8629--2006
代替JB/T8629—1997
隔离开关熔断器组
Switchdisconnectorfuse
2006-05-06发布
2006-10-01实施

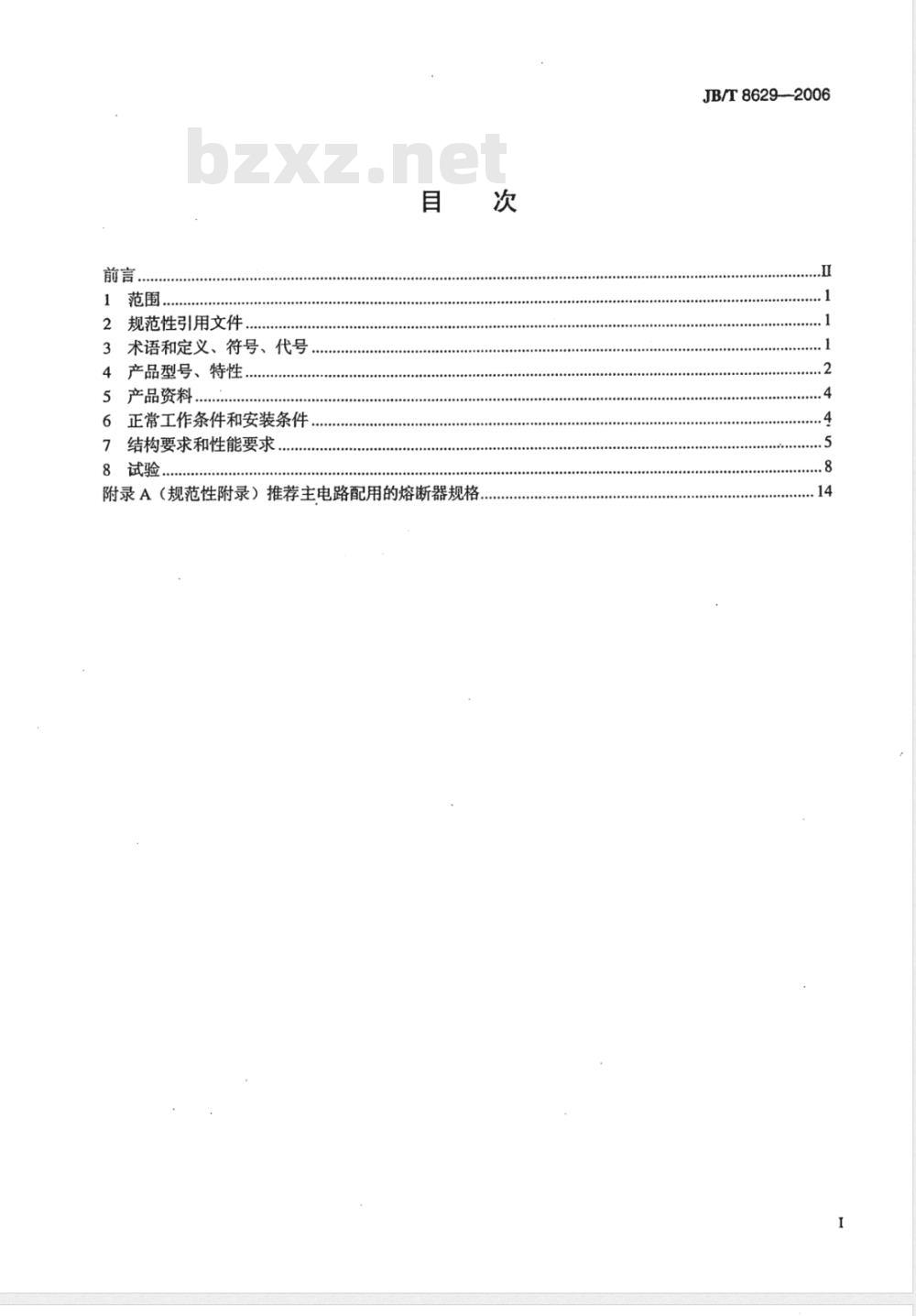

中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件.
3术语和定义、符号、代号
4产品型号、特性.…
5产品资料...
6正常工作条件和安装条件
结构要求和性能要求
8试验，
附录A（规范性附录）推荐主电路配用的熔断器规格次
JB/T 8629--2006
JB/T·8629--2006

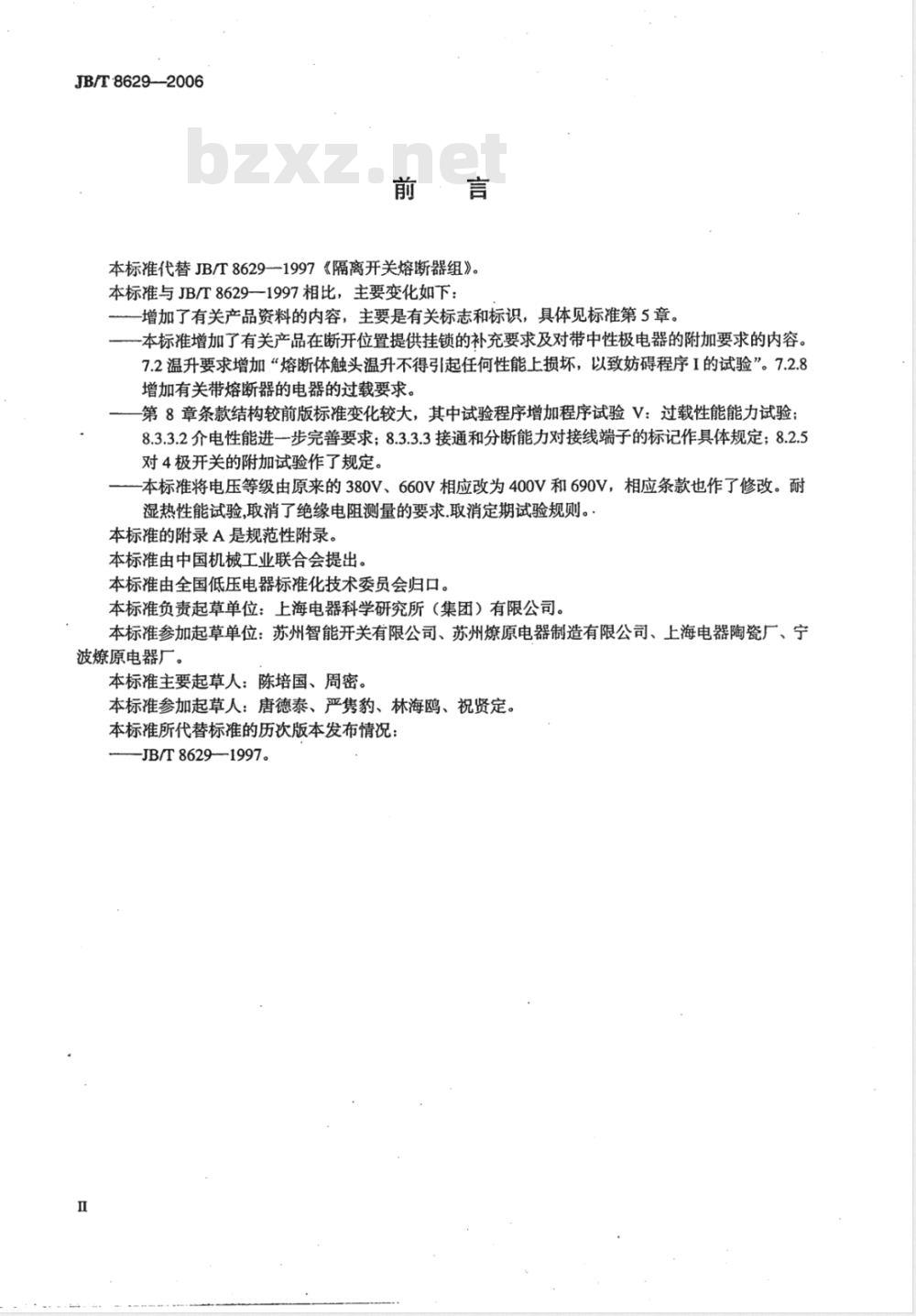

本标准代替JB/T8629-1997《隔离开关熔断器组》。本标准与JB/T86291997相比，主要变化如下：增加了有关产品资料的内容，主要是有关标志和标识，具体见标准第5章。-本标准增加了有关产品在断开位置提供挂锁的补充要求及对带中性极电器的附加要求的内容7.2温升要求增加“熔断体触头温升不得引起任何性能上损坏，以致妨碍程序1的试验”。7.2.8增加有关带熔断器的电器的过载要求。第8章条款结构较前版标准变化较大，其中试验程序增加程序试验V：过载性能能力试验；8.3.3.2介电性能进一步完善要求；8.3.3.3接通和分断能力对接线端子的标记作具体规定；8.2.5对4极开关的附加试验作了规定。本标准将电压等级由原来的380V、660V相应改为400V和690V，相应条款也作了修改。耐湿热性能试验,取消了绝缘电阻测量的要求.取消定期试验规则。：本标准的附录A是规范性附录。
本标准由中国机械工业联合会提出。本标准由全国低压电器标准化技术委员会归口。本标准负责起草单位：上海电器科学研究所（集团）有限公司。本标准参加起草单位：苏州智能开关有限公司、苏州燎原电器制造有限公司、上海电器陶瓷厂、宁波燎原电器厂。
本标准主要起草人：陈培国、周密。本标准参加起草人：唐德泰、严隽豹、林海鸥、祝贤定。本标准所代替标准的历次版本发布情况：-JB/T8629—1997。

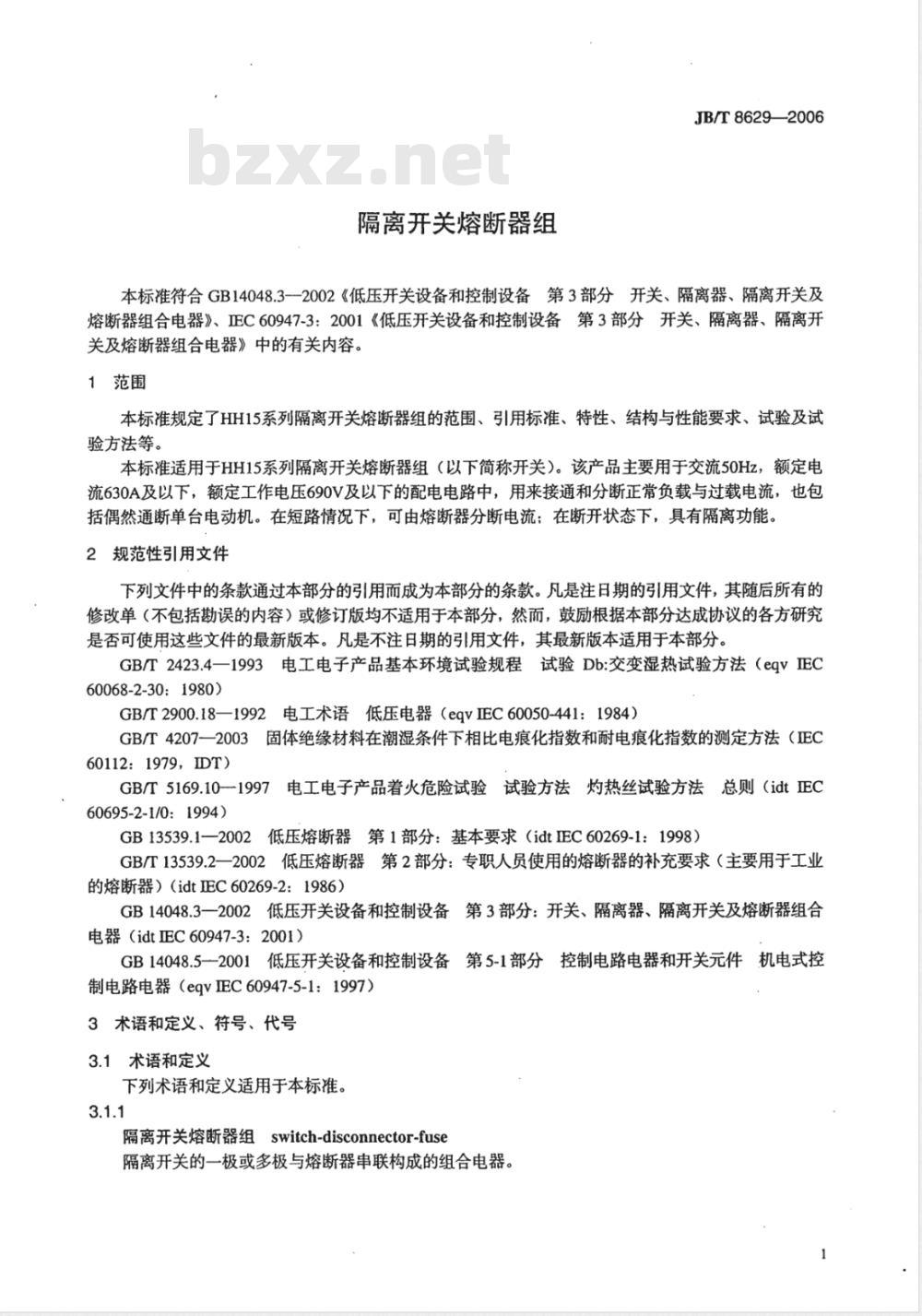

隔离开关熔断器组
JB/T8629—2006
本标准符合GB14048.3--2002《低压开关设备和控制设备第3部分开关、隔离器、隔离开关及熔断器组合电器》、IEC60947-3：2001《低压开关设备和控制设备第3部分开关、隔离器、隔离开关及熔断器组合电器》中的有关内容。1范围
本标准规定了HH15系列隔离开关熔断器组的范围、引用标准、特性、结构与性能要求、试验及试验方法等。
本标准适用于HH15系列隔离开关熔断器组（以下简称开关）。该产品主要用于交流50Hz，额定电流630A及以下，额定工作电压690V及以下的配电电路中，用来接通和分断正常负载与过载电流，也包括偶然通断单台电动机。在短路情况下，可由熔断器分断电流；在断开状态下，具有隔离功能。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2423.4一1993电工电子产品基本环境试验规程试验Db:交变湿热试验方法（eqVEC60068-2-30：1980)
GB/T2900.18—1992电工术语低压电器（egvEC60050-441：1984）GB/T4207一2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法（IEC60112：1979，IDT)
GB/T5169.10-1997电工电子产品着火危险试验试验方法灼热丝试验方法总则（idtEC60695-2-1/0：1994)
GB13539.1—2002低压熔断器第1部分：基本要求（idtIEC60269-1：1998）GB/T13539.2一2002低压熔断器第2部分：专职人员使用的熔断器的补充要求（主要用于工业的熔断器）（idtIEC60269-2：1986）GB14048.3一2002低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器（idtIEC60947-3：2001）
GB14048.5--2001低压开关设备和控制设备第5-1部分控制电路电器和开关元件机电式控制电路电器（eqvIEC60947-5-1：1997）3术语和定义、符号、代号

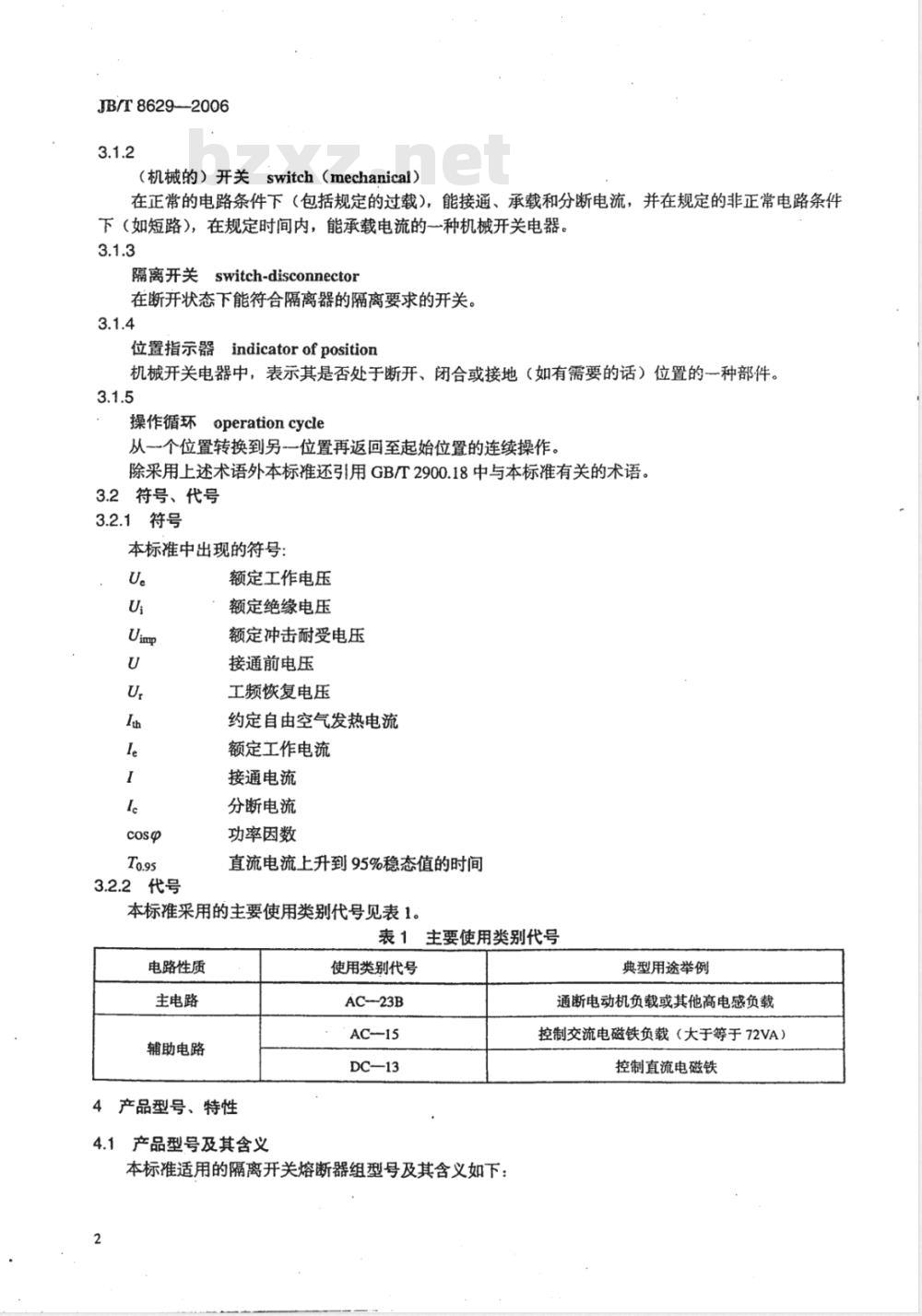

3.1术语和定义
下列术语和定义适用于本标准。3.1.1
隔离开关熔断器组switch-disconnector-fuse隔离开关的一极或多极与熔断器串联构成的组合电器。JB/T8629—2006
（机械的）开关switch（mechanical）在正常的电路条件下（包括规定的过载），能接通、承载和分断电流，并在规定的非正常电路条件下（如短路），在规定时间内，能承载电流的一种机械开关电器。3.1.3
隔离开关switch-disconnector
在断并状态下能符合隔离器的隔离要求的开关。3.1.4
位置指示器indicatorofposition机械开关电器中，表示其是否处于断开、闭合或接地（如有需要的话）位置的一种部件。3.1.5
操作循环
operationcycle
从一个位置转换到另一位置再返回至起始位置的连续操作。除采用上述术语外本标准还引用GB/T2900.18中与本标准有关的术语。3.2符号、代号
3.2.1符号
本标准中出现的符号：
3.2.2代号
额定工作电压
额定绝缘电压
额定冲击耐受电压
接通前电压
工频恢复电压
约定自由空气发热电流
额定工作电流
接通电流
分断电流
功率因数
直流电流上升到95%稳态值的时间本标准采用的主要使用类别代号见表1。表1主要使用类别代号
电路性质
主电路
辅助电路
4产品型号、特性
4.1产品型号及其含义
使用类别代号
AC-23B
本标准适用的隔离开关熔断器组型号及其含义如下：典型用途举例
通断电动机负载或其他高电感负载控制交流电磁铁负载（大于等于72VA）控制直流电磁铁
4.2特性
4.2.1开关的形式
a）极数：2极、3极、4极；
b）单投、双投；
c）交流50Hz或直流。
表示辅助触头数量0一无辅助触头1一带1副辅助触头
2一带2副辅助触头
JB/T8629--2006
极数。用数字2，3，4分别表示“2极”、“3极”“4极”开关额定工作电流
380V时短路分断电流能力代号（“Y”表示一般型，“H”表示高分断型）型式代号：无字母：单投，S：双投设计代号
隔离开关熔断器组
注：2极仅用于直流产品。产品用于直流由用户与制造厂协议供货。4.2.2主电路的额定值和极限值
4.2.2.1主电路的额定电压见表2。表2主电路的额定电压
400(380)
690（660)
主电路的额定工作电流及约定自由空气发热电流见表3。表3主电路的额定电流
开关外壳号
400V(380V）
690V(660V)
注：同一外壳号的开关所区别的仅是接线端子的尺寸不同，结构相似。4.2.2.3额定工作制
八小时工作制。开关的约定自由空气发热电流就是按此工作制确定的。4.2.2.4正常负载性能与过载性能4.2.2.4.1额定接通能力
开关在使用类别AC—一23B下的额定接通能力按表8的规定4.2.2.4.2额定分断能力
开关在使用类别AC一23B下的额定分断能力按表8的规定。4.2.2.5短路特性
开关的额定限制短路电流是在8.1.5规定的试验条件下，采用附录A规定的熔断器作保护电器，开关能在熔断器动作时间内良好地承受表11规定的交流有效值的预期短路电流。4.2.2.6辅助电路
4.2.2.6.1辅助电路的额定工作电压为交流50Hz、220V或380V，直流220V、110V。额定绝缘电压与最高额定工作电压相同。
JB/T8629--2006
4.2.2.6.2辅助触头的约定发热电流为5A。4.2.2.6.3辅助触头的额定工作电流为交流300VA/U，直流为60W/U。4.2.2.6.4辅助触头在使用类别AC15下的正常接通与分断能力见表12规定及非正常接通与分断能力见表13规定。
4.2.2.6.5辅助触头配用RL6-25/6熔断器作短路保护电器后能承受1000A预期短路电流的额定限制短路电流值（用交流分量有效值表示）。5产品资料
5.1标志
5.1.1每个电器都应以清晰、经久耐磨的方式标志下列内容。下述a)、b）标志应标在电器本体上,或标在电器所附的一块或几块铭牌上，标志应设置在电器按制造厂提供的说明书安装后从正面明显易见的地方。a）断开或闭合位置的指示：用“”（或“合”或“ON\）表示触头闭合位置，“O\（或“分”或“OFF\）表示触头断开位置：
b）隔离的适应性：应采用““oH\”图形符号表示。
5.1.2下列内容也应标在电器上，但无需在电器安装后从正面可见：a）制造厂名或商标；
b）产品型号及名称：
c）使用类别（AC-23B）和额定工作电压下的额定工作电流；d）额定频率；
e）熔断器的型号、熔断体的最大额定电流和耗散功率；f)GB14048.3;
g）制造年月或出厂编号。
5.1.3下列接线端子应加识别标志：a）电源接线端子和负载接线端子；b）中性极接线端子用字母.“N”表示。5.1.4制造厂的有关资料中应提供下列数据：a）额定绝缘电压：
b）额定冲击耐受电压；
c）额定工作制；
d）额定短路接通能力：
e）额定限制短路电流。
5.2安装、使用和维修说明
GB14048.3-2002中5.3适用。
6正常工作条件和安装条件
6.1正常工作条件
6.1.1周围空气温度
a）周围空气温度上限不超过+40℃；b）周围空气温度24h的平均值不超过+35℃：c）周围空气温度下限不低于-5℃。注1：周围空气温度下限为-10℃或-25℃的工作条件，在订货时须向制造厂申明。注2：周围空气温度上限+40℃或下限低于-25℃的工作条件，用户应与制造厂协商。6.1.2海拔
安装地点的海拔般不超过2000m。JB/T8629—2006
6.1.3大气条件
大气相对湿度在周围温度为十40℃时不超过50%：在较低温度下可以有较高的相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为十20℃，并考虑到因温度变化发生在产品表面上的凝露。
6.1.4污染等级
污染等级3。
6.2安装条件
开关应按制造厂提供的使用说明书的安装要求安装。6.2.1过电压类别（安装类别）
V类（≥160A）及ⅢI类（I≤125A）。7结构要求和性能要求
7.1结构要求
7.1.1开关应按规定程序批准的设计图样及有关文件的要求制造。7.1.2结构材料应满足应用上的有关要求，并能通过相应的试验。例如耐湿热性能、抗非常热和着火危险、接线端子机械性能，对主要绝缘材料尚需测定其相比电痕化指数（CTI)。7.1.3结构零件的要求：
7.1.3.1金属零部件不应有裂纹、麻点、气泡及镀层脱落，所有黑色金属零部件除摩擦部分外，均应有具备防锈功能的防蚀层。
7.1.3.2塑料压制件应按规定的工艺规范压制，其表面应光滑、无气泡、裂纹及麻点等缺陷，7.1.4开关的电气间隙、爬电距离、隔离距离见表4。表4电气间隙、爬电距离、隔离距离过电压类别
7.1.5载流部件及其连接：
电气间隙
7.1.5.1载流部件应具有足够的机械强度和载流能力。肥电距离
隔离距离
7.1.5.2载流部件应采用能满足实际使用要求的导电性能良好的铜、铜合金制造，并应有适当的有色金属保护被覆层。
7.1.6操作机构：
操作机构有足够的强度和带电部件之间应有良好的绝缘，并具有明显可靠的触头位置指示，分别用“}”（或“合”或“ON\）表示触头闭合位置。“O”（或“分”或“OFF\）表示触头断开位置，以保证安全使用。
7.1.7接线端子：
接线端子的结构应保证良好的电接触和一定的载流能力，并有足够的机械强度。接线端子与导体连接用螺钉和螺母不应作为固定其他零件之用，并且应有防松装置，以保证必要的接触压力，但对外接导体应无明显的损伤。
7.1.8保护接地的规定：
开关应具有一只专用的M8（200AJB/T86292006
7.1.9开关一般可装有电气上不可分的一常开一常闭转换的辅助触头两副。这两副辅助触头之间为电气上可分。
7.1.10所有紧固零件应有防止自动松动的措施，并应无松动现象。7.1.11
开关所用的材料及外购、外协零、部件均应符合我国有关标准及各自的标准或技术条件或验收细则等，并应有出厂合格证或质保书。7.1.12
对于手动操作的操作力矩应不大于表5规定。表5手动操作力矩最大值
手动操作力矩
63~125
7.1.13断开位置提供挂锁装置的电器的补充要求：GB14048.3—2002中7.1.6.3适用。7.1.14对带中性极电器的附加要求：GB14048.3--2002中7.1.8适用。7.2性能要求
7.2.1温升
160~400
新的完好的开关进行温升试验，其各部件所测得的温升应不超过表6规定的极限值。熔断体触头温升不得引起任何性能上损坏，以致妨碍程序I的试验。表6各部件的温升
部件名称
接线端子
非金属操作手柄
7.2.2介电性能
铜镀银
铜镀锡
开关主电路应能承受表7规定的冲击耐受电压的考核。表7冲击耐受电压
试验处海拔
海平面
注：其他海拨试验处，其值应另行按规定换算，Uimp
7.2.2.2对于不接至主电路的辅助触头的工频耐压试验电压值为1760V。7.2.3正常负载和过载情况下的接通和分断能力7.2.3.1接通和分断能力
开关的额定接通和分断能力参数按表8规定、表8验证额定接通和分断能力时条件le
63~100
125~630
接通”
“接通电流用电流周期分量有效值表示。b400A以下规格为30s±10s。
温升极限（热电偶法测量）
断开触头间冲击耐受电压值
操作循环数
操作循环时间间隔
30±10
180±306
7.2.3.2操作性能
开关操作性能试验的操作循环次数和试验回路参数按表9和表10规定。表9操作循环数
每小时操作循环数
≤100
>100~315
>315~630
接通“
操作循环数
验证操作性能试验电路参数
接通电流以电流的周期分量有效值表示。接通分断短路电流的能力
开关接通分断短路电流的能力用额定限制短路电流表示，其值见表11。表11
开关外壳号
额定限制
短路电流
开关的附加性能要求
400（380）
分断短路电流值
JB/T8629--2006
690(660)
a）触头处于断开状态的新开关必须承受表7规定的冲击耐受电压的考核；250
b）在接通和分断能力、操作性能试验后，开关必须满足每极的泄漏电流值不得超过2mA的要求。辅助触头的正常和非正常负载条件下的接通分断能力和寿命7.2.6
接通和分断能力
a）正常条件下的接通和分断能力辅助触头正常条件下的接通和分断能力应符合表12规定。表12辅助触头正常条件下的接通和分断能力接通a
使用类别
DC-—13
cosp或To.95
分断。
a试验量值的允差：电流*%、电压*5%、功率因数土5%、时间常数：b头50次操作循环应在UIU=1.1条件下进行。b）非正常条件下的接通和分断能力+159
辅助触头非正常条件下的接通和分断能力应符合表13规定。操作循
环次数
操作参数
每分钟操
作次数
通电时间
JB/T8629--2006
使用类别
AC—15
DC—13
表13辅助触头非正常条件下的接通和分断能力接通
cospTo.95
操作循
环次数
注：试验量值的允差：电流*%、电压+%、功率因数士5%、时间常数：*15%。7.2.6.2寿命
操作参数
每分钟操
作次数免费标准bzxz.net
辅助触头的机械寿命及电寿命均为2000次，电寿命的试验参数按表12规定。通电时间
7.2.7辅助触头额定限制短路电流辅助触头串联短路保护装置（推荐选用RL6-25/6熔断器）后，应能在功率因数为0.5～0.7的电感性试验电路里，可靠断开预期短路电流1000A。7.2.8带熔断器的电器的过载要求开关的主电路应能按8.3.6.1承载过载电流，并不得引起任何性能上的损坏，以致妨碍开关继续进行程序V的试验。
8试验
8.1试验种类
8.1.1概述
GB14048.3—2002中8.1.1适用。8.1.2型式试验
GB14048.3--2002中的8.1.2适用。型式试验项目见本标准表14、表16、表18。8.1.3常规试验
常规试验旨在检查开关的材料和加工质量的缺陷，并检测开关的固有功能。常规试验应在每台产品上进行。常规试验包括：
a）一般检查（见8.1.3.1)；
b）机械操作试验（见8.1.3.2）；c）介电性能试验（见8.1.3.3）。8.1.3.1般检查
a）检查部件是否齐全：
b）检查铭牌与标牌上标记是否符合订货要求；c）目测检查7.1.3、7.1.6、7.1.8、7.1.10、7.1.11。8.1.3.2机械操作试验
进行五次闭合和断开操作试验，验证开关的机械操作是否正常。8.1.3.3介电性能试验
按下述施压部位施加50Hz工频耐压3500V1s（U;=1000V）或2500V1s（U;=600V）应无绝缘击穿或闪络现象。（泄漏电流不大于100mA）。开关处于断开位置，在开关闭合时，电气上连接在一起的每一对接线端子之间。开关处于闭合位置，在每个极和相邻之间以及每个极和框架之间。8.2有关结构要求的性能试验
