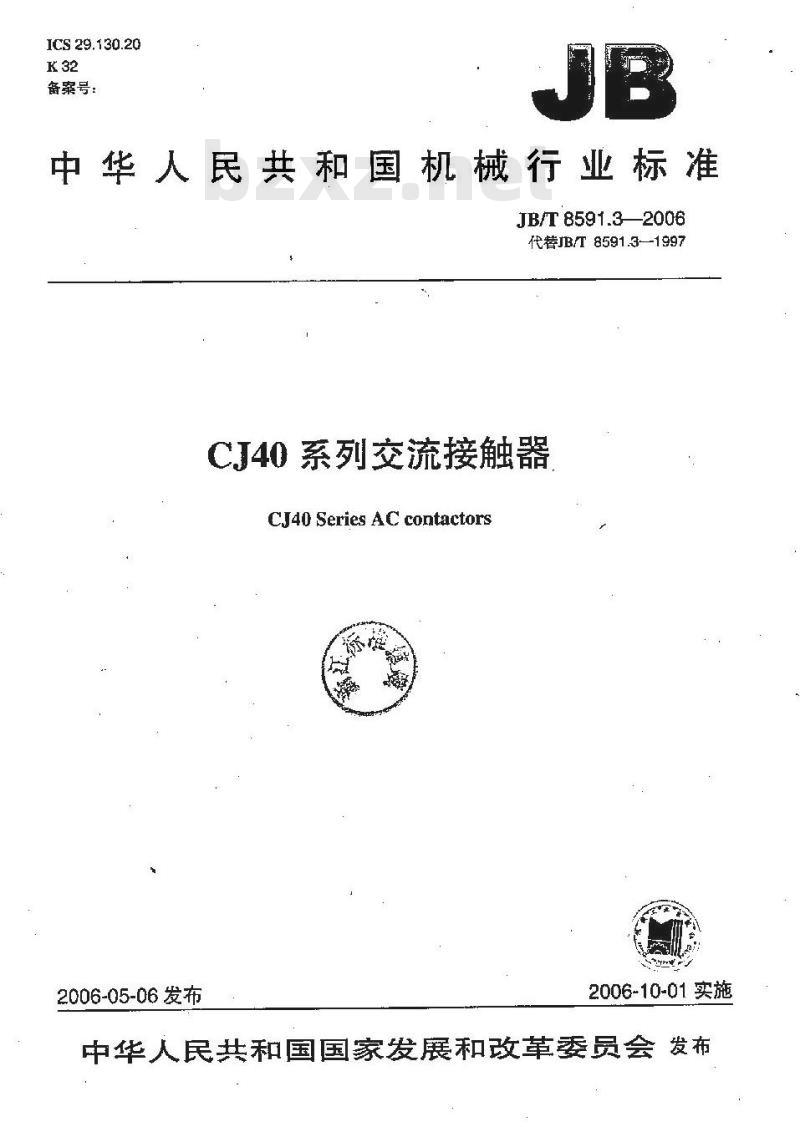

【机械行业标准(JB)】 CJ40系列交流接触器

ICS 29.130.20
备案号：
中华人民共和国机械行业标准
JB/T8591.32006
代替JB/T8591.3—1997
CI40系列交流接触器
C4o Series AC contactors
2006-05-06发布
2006-10-01实施

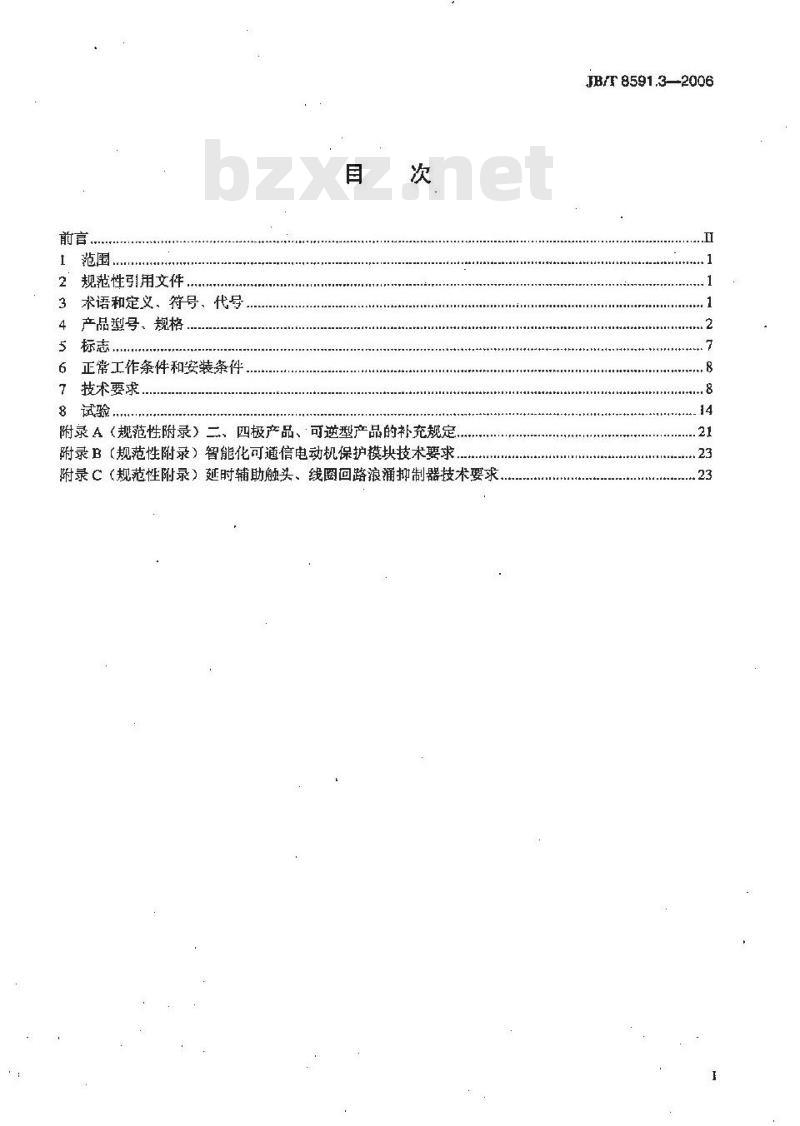

中华人民共和国国家发展和改革委员会发布前言
范围，
规范性引用文件
3术语和定义、符号、代号
4产品号，规格
6正常工作条件和安装条件，
技术要求
8试验，
附录A（规范性附录）二、四极产品、可逆型产品的补充规定,附录B（规范性附录）智能化可信电动机保护模块技术要求，附录C（规范性附录）延时辅助触头、线圈回路浪涌抑制器技术要求JB/T8591.3—2006
JB/T 8591.32006

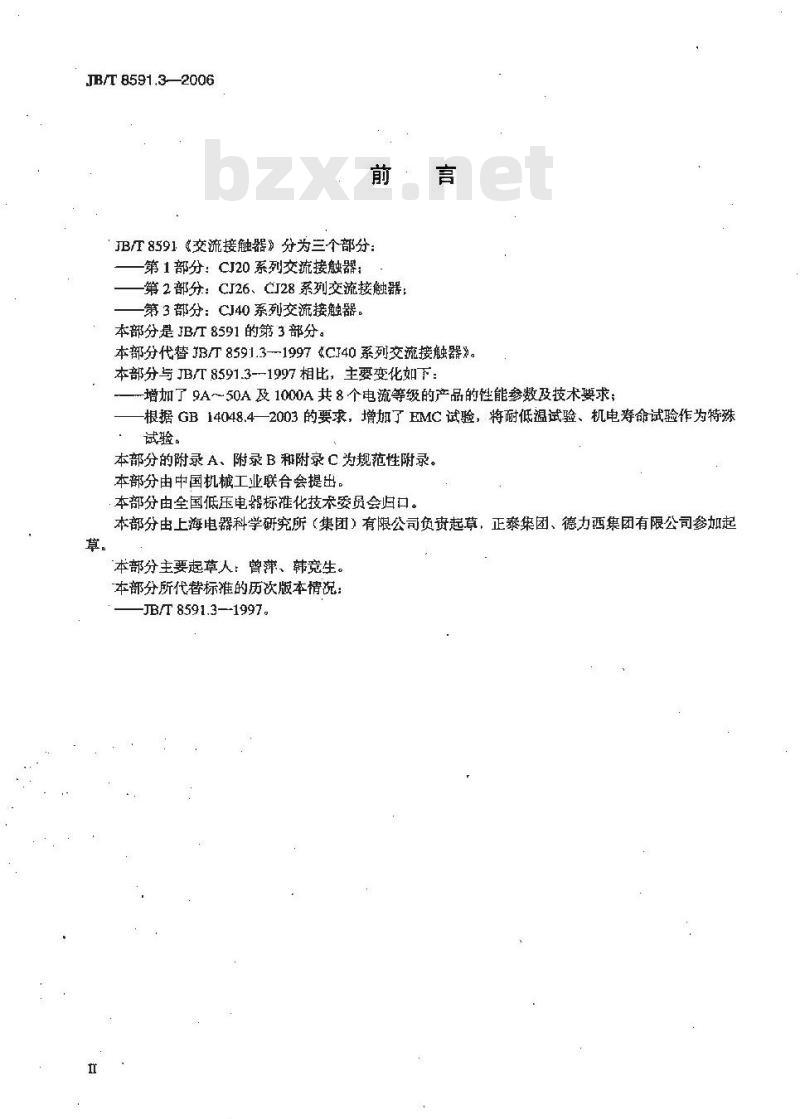

前·言
JB/T8591《交流接触器》分为三个部分：第1部分：CJ20系列交流接触器：第2部分：CJ26、CJ28系列交流接触器：第3部分：CJ40系列交流接触器。本部分是 JB/T 8591的第3部分。本部分代替JB/T8591.3-1997《CJ40系列交流接触器》。本部分与 JB/T 8591.3-—1997相比，主要变化如下：增加了9A～50A及1000A共8个电流等级的产品的性能参数及技术要求；根据 GB 14048.4一2003 的要求，增加了 EMC 试验，将耐低温试验、机电寿命试验作为特殊试验。
本部分的附录 A、附录 B 和附录C为规范性附录。本部分由中国机械工业联合会提出。本部分由全国低压电器标摧化技术委员会归口。本部分由上海电器科学研究所（集团）有限公司负责起草，正泰集团、德力西集团有限公司参加起草
本部分主要起草人：曾萍、韩竞生。本部分所代替标准的历次版本情况JB/T8591.3—1997。

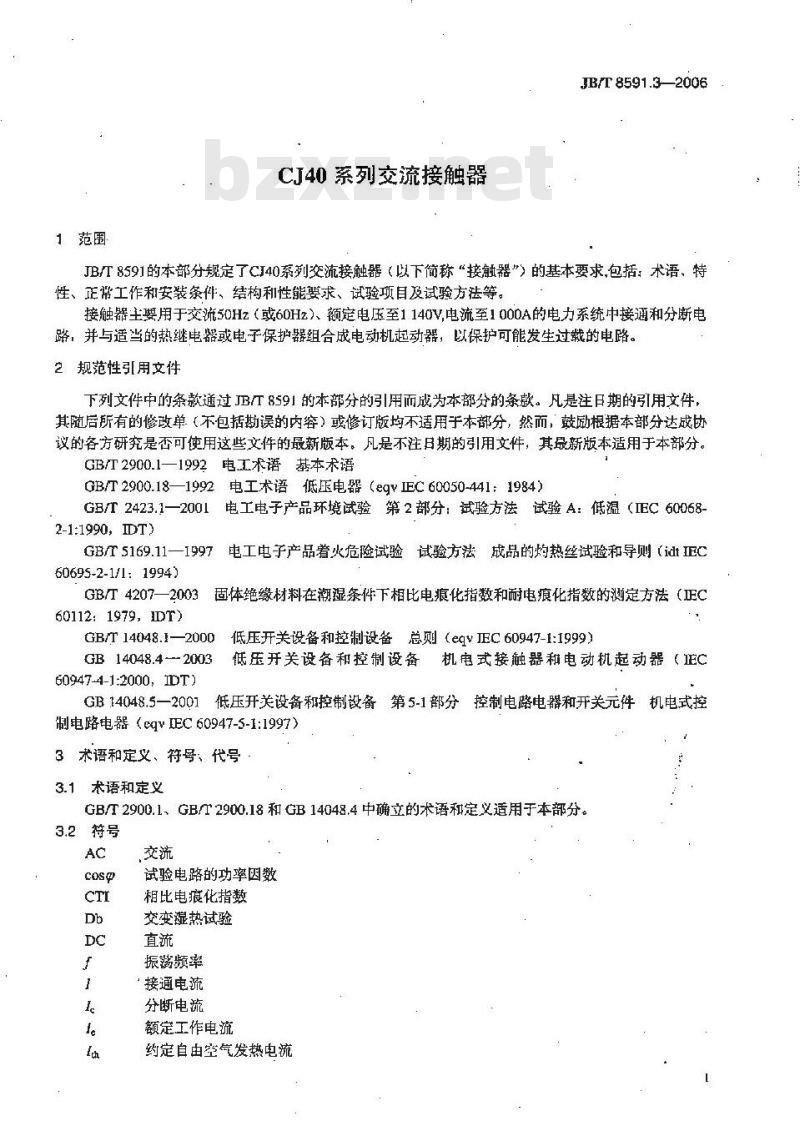

1范围
CJ40系列交流接触器
JB/T 8591.3—2006
JB/T8591的本部分规定了CJ40系列交流接触器（以下简称“接触器）的基本要求，包括：术语、特性、正常工作和安装条件、结构和性能要求、试验项目及试验方法等。接触器主要用于交流50Hz（或60Hz）、额定电压至1140V电流至1000A的电力系统中接通和分断电路，并与适当的热继电器或电子保护器组合成电动机起动器，以保护可能发生过戴的电路。2规范性引用文件
下列文件中的条款通过JB/T8591的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2900.1—1992电工术语基本术语GB/T2900.18—1992电工术语低压电器（egVIEC60050-441：1984）GB/T2423.1—2001电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1:1990, IDT)
GB/T5169.11一1997电工电子产品着火危险试验试验方法戒品的灼热丝试验和导则（idtIEC60695-2-1/1: 1994)
GB/T 42072003
固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法（正C60112: 1979, DT)
GB/T14048.1—2000低压开关设备和控制设备总则（egVEC60947-1:1999）GB14048.4-2003
60947-4-1:2000, IDT)
低压开关设备和控制设备机电式接触器电动机起动器（正CGB 14048.5—2001
低压开关设备和控制设备第5-1部分控制电路电器和开关元件制电路电器（egvEC60947-5-1:1997)3术语和定义、符号、代号
3.1术语和定义
GB/T2900.1、GB/T2900.18和GB14048.4中确立的术语和定义适用于本部分。3.2符号
试验电路的功率因数
相比电痕化指数
交变湿热试验
振荡频率
接通电流
分断电流
额定工作电流
约定自由空气发热电流
机电式控
JB/T8591.3—2006
3.3代号
额定工作功率
短路保护电器
直流电流从零到达95%稳态值所用的时间接通电压
额定工作电压
额定绝缘电压
额定冲击耐受电压
分断后的（工频）恢复电压
额定控制电源电压
过振荡系数
接触器主电路和辅助电路通常选用的使用类别及号见表
表1常用使用类别及其代号
主电路
辅助电路
产品型号、规格
4.1产品型号及其含义
使用类别化号
AC--15
典型用途举例
无感或撤感负载、电阻护
绕线转子异步电动机的起动、分断运转中分断
笼型异步电动机的起动！
笼型异步电动机的起动
控制交流电磁铁负载
控制直电磁铁
反接制动或反向运转、点动
辅助代号
常闭辅助触头数景
常开辅助触头数量。
常闭主触头数重
常开主触头数量。
-矿用接触器用K”表示；节能型用“J\表示：直流操作用“Z”表示
基本规格代号，
用3B0VIAC—3的值表示
设计代号
交流接触器
辅助代号共分四部分组成，根据需要按下列顺序选用：第一部分用字母“”表一般型，可以不写出。“N”裁示可逆型：第二部分用2位数字表示最高额定工作电压：“06\表示660V，可以不写出。“11表示1140V：第三部分表示额定控制电源电压，用字母“AC”表示交流，“DC\表示直流，字母后用额定控制电源电压的数值表示，但“AC380”可以不写出；第四部分用字母“F”和2位数字表示辅助触头种类及数盘，前一位数字表示常开辅助触头对数，后一位数字表示常闭辅助触头对数，但“F42”可以不写出。b表示接触器本体的辅助触头常闭对数，CJ40—63及以上无。表示接触器本体的辅助触头常开对数，CJ40—63及以上无。CJ40—63 及以上可以不写出。
CJ40--63及以上三极可以不写出。2
4.2基本参数
4.2.1主电路的基本参数
JB/T 8591.32006
主电路的额定绝缘电压（U）、额定工作电流（）、约定自由空气发热电流（）以及在相应丁作制、相应使用类别下的额定工作电流（）和额定工作功率（P）见表2。表2中主要规定了3极接触器的参数，非3极接触器的参数应满足附录A的有关规定。表2主电路的基本参数
代号：
断续周期工作制下的1
AC——2
AC—3 INAC--4
AC-3的
不间断工作
制下的1
JB/T 8591.32006
250/11
500/11
1000:11
注：9～50的660V仅用于常闭。
2（续）
断绒周期工作制下的。
AC—3
的P。
，同一框上不同规格的接触器其结构、外形尺寸和安装尺寸相同，主要差别是其触头尺寸不同。4.2.2额定工作制
一八小时工作制：
不间断工作
制下的 1。
不间断工作制：
一断续周期工作制：
短时工作制。
JB/TB591.3—2006
接触器在断续周期工作制下的负载因数为40%，在不同电压和不同使用类别下的操作频率（每小时操作循环次数）见表3。
短时工作制的通电时间标链值为10min，30min、60min 和 90min.
短时工作制的工作电流值由用户与制造厂协商。表3在不同电压和不同使用类别下的操作频率便用类别
AC—1
AC—2
AC—3
4.2.3控制电路
基本规格
63~250
315~500
630~1000
63 ~800
63~-250
315~500
630~~1000
63~250
315800
接触器额定控制电源电压（U）的标雅值为：交流 (50Hz): 36V. 127V，220V、380V。(60Hz): 42V, 150V. 260V, 440V.直流：48V、110V、220V。
每小时操作循环饮数
其中交流36V、直流48V仅适用于【25A及以下规格的接触器。注：其他的要求由用户和制造商协商。4,2.4辅助电路
辅助电路的触头种类、数量及其基本参数见表4。1140V
9A～50A的外挂辅助触融头分为侧装和项装两种，侧装为两对，顶装又分为两对和四对，9A～25A本体还可构成三对主触头如一对常开或常闭辅助触头；63A～1000A的辅助触头均为侧装，其中 63A~250A的分为六对和四对，315A～1000A的仅为六对。同一单元中的辅助电路触头为电气上不分开的。9A～50A顶装辅助触头为电气上分开的。9A～50A还可配备带一常开一常闭的延时断开或延时闭合的辅助触头，其延时时间分别为0.1s~3s，0.1s～30s，10s～180s，其参数同9A~～50A不带延时的辅助触头。5
JB/T 8591.3—2006
AC—15
4.3型式和分类
表4，辅助电路的触头种类、数量及基本参数额定控制容量
DC—13
接触器为直动式结构，
AC—15
DC—13 .
交流」直流
头种类与数量
配用接触器
的基本规格
63~250
315--1000
～500A主回路触头为三对或四对-630A-1000A主回路触头为三对接触器可加装侧装辅助触头、机械连锁、线圈回路浪涌抑制器、智能通信模块，其中9A～50A还可加装顶装辅助触头、延时辅助触头，且其机械连锁同时带有电气连锁。接触器分类如下：
4.3.1按是否可逆分
8）一般型（不可逆）：
b）可逆型。
4.3.2按生电路极数分
a）2极；
b）3极：
c）4极。
4.3.3按主电路最高额定工作电压分a）660V:bZxz.net
b)1140V。
4.3.4按安装方式分
a）螺钉安装；
b）螺钉安装且可以安装轨安装，4.3.5按控制电路操作电压性质分a）交流（50Hz 或 60Hz)
b） 直流。
4.3.6按辅助触头型式分
a）预装：
b）侧装。
4.4使用类别
本部分规定的使用类别为标准使用类别（觅表1），其他使用类别由用户与制造厂协商如果接触器已进行过一种使用类别或其他参数组合（如最高工作电压和电流）的试验，只要下述条6
JB/T 8591.32006
件成立可以选用于其他的使用类别，而不必进行试验。这种条件为：由表11和表13给的试验电流，电压，功率因数或时间常数、操作循环数、闭合和断开时闻各项参数及选择使用类别的试验电路不比接触器已进行试验的使用类别严酷：且已进行过的验证温升试验的电流不低于所选用使用类别在长期工作制下的额定工作电流的最大值。4.5安全区域（飞弧距离）
三极接触器的安全区城见表5
接触器在安装使用时，安全区域应不小于表中的F值。非3极接触器的安全区城见附录A。表55
基本规格
相应础的
安全区域
9-50°
9~125采用安装轨安装，
5标志
5.1铭牌·
63~125
三极接触器的安全区域
160~-20
315--400
630~-800
并且也可用螺针安装，安装轨为9~50用*T35”型63～125用\TH75”型。接触器上应有包括下列内容且字迹清楚、易于识别、并不会因日久而模糊不清的铭牌：a）制造厂名和商标；
b）产品型号、名称；
c）产品符合的标雅号;
d）额定工作电压和额定绝缘电压：e）使用类别和额定工作电流（或额定功率)：f）额定频率：
鸟）额定工作制（断续周期工作制及其级别)：h）污染等级：
i）安装类别；
j）短路保护电器的型式和额定值：k）额定控制电源电压种类和频率：1）电气上不分开的辅助触头标识。若不能标明以上全部数据时，则在铭牌上至少应标志a）～f)顺，其余拉在说明书上说明。5.2接线端子的标志
a）接触器线圈接至控制电源的接线端子标志为A1、A2b）接触器主电路进线端标志为：I/L1、3/L2、5/L3、7/L4:出线端标志为：2/T1、4/T2、6/T3、8/T4。具体应按产品极数选取：
c）辅助电路的每个接线端子均用2位数字标志：标志的个位数是功能数，1、2表示常闭触头，3、4表示常开触头。标志的十位数为序列数。属于同一触头元件的接线端子用相同的序列数，且所有具有相同功能的触头元件用不间的序列数。
详见 GB 14048.4—2003附录 A。5.3保护接地端子的标志
接地螺钉允许的最小尺寸按表6的规定。JB/T 8591.3—2006
保护接地端子除了用作保护接地外，不得兼作它用。但在指定连接到接地中性线（PEN）的情况下，PEN端子既作保护接地之用又应起中性线端子的作用。保护接地端子标志采用凸，并应保证其清楚和永久性地辩认出来。表6接地螺钉的最小尺寸
接地螺钉的瑕小尺寸
200630
630<≤1000
注：当接触器底座用绝缘材料制成时，不需要保护接地端子。5.4线圈上应标志的内容
a）线圈规格代号或工厂代号：
b）线圈的电流种类与额定控制电源电压（交流时的额定频率）。6正常工作条件和安装条件
GB14048.42003中第7章适用，并补充如下。6.1污染等级
接触器的污染等级为3级。
6.2安装类别
接触器的安装类别为I类。
接触器经操作过电压验证，可用于安装类别I类。6.3安装位置与方式
a）按正常工作位置安装,安装面与垂直面的倾斜度不超过土5°矿用接触器安装面与垂直面的倾斜度不大于士15°b）接触器可采用螺钉安装或安装轨安装：mm
9A～50A可采用螺钉安装或TH35安装轨安装：63A~125A可采用螺钉安装或TH75安装轨安装：160A1000A仅采用螺钉安装：c）250A及以下规格的接触器，允许在安装面内旋转90°安装。7技术要求
7.1结构要求
7.1.1材料
GB14048.4—2003中8.1.1适用，并补充如下：用于接触器的材科，其相应的零部件应配套满是本部分规定的有关接触器产品的性能要求，且规定采用下述试验验证材料的适用性：a）耐湿性能试验，要求及试验方法见8.2.1:b）抗非正常热和着火危险试验，要求及试验方法见8.2.2：c）构成爬电距离的绝缘材料相比电痕化指数（CTI）测定：规定63A1000A主电路用材料的CTI≥600（绝缘材料组剃I），9A～50A主电路和辅助电路用材料100≤CTI≤175（绝缘材料组别IIIb），试验方法见8.2.3：d）弹性部件的耐老化性能试验：试验方法及要求见8.2.4。7.1.2电气间隙和爬电距离
接触器按污染等级3级和额定冲击耐受电压所确定的电气间隙见表7接触器按额定绝缘电压、污染等级3级和材料组别所确定的爬电距离见表8。最小电气间隙和爬电距离不适用于触头开距和受电弧作用的部分。表7电气间隙
额定冲击耐受电压（Uim）
额定绝缘电压（U）
接线端子
表8爬电距离
63A~1000A主电路
GB 14048,4—2003 4+8.1.7适用，并补充如下：JB/T 8591.3--2006
最小电气间隙
最小爬电距离
9A~50A主电路和辅助电路
接线端子能够连接的导线最大截面积应不小于相应表24温升试验所规定的导体的截面积，且当和>60A的产品采用表24规定的铜导线时，导线上应带有接线端头。接线端子上用于夹紧连接导体的螺钉（螺栓、螺母）不应作为固定其他连接之用。夹紧接线端子和导线使其就位或防止松动的螺钉和螺母都不应作为固定任何其他雾部件之用。验证接线端子机械性能的试验包括：接线端子的机械强度试验，导体的属然松动、损坏试验（弯曲试验）、拉出试验和最大规定截面的非预制圆导线的接入能力试验，其验证方法见8.2.5。7.1.4防护等级
50A及以下的防护等级为IP20，其余为IP007.2性能要求
7.2.1动作特性
GB14048.4—2003 中 8.2.1.2适用，并补充如下按8.3.3.1规定进行试验时，单独使用或预定装在起动器中使用的接触器，在其额定控制电源电压U,的85%～110%之间的任何值均应可靠地吸合。接触器释放动作电压的范围为：交流：其额定控制电源电压U，的20%～75%直流：其额定控制电源电压U,的10%～75%。注：其他要求的动作范围由用户和制造厂协商。7.2.2
接触器按8.3.3.2的规定且按下述相应条款规定进行试验时，各种部件允许的温升极限值见表9。表9各种部件充许的温升极限值
部件名称及材料类型
接线端子
采用节电器
棵黄锅
铜（或黄铜）镀锡
铜（或黄铜）镀银
B级耐热
F级耐热
线圈接线端子
极限温升
“允许温升极限值仅适用于问围空气温度不超过第6章规定的情况。谢量方法
热电偶法
电阻法
热电偶法
热电偶法
