【机械行业标准(JB)】 DZ20系列塑料外壳式断路器

ICS29.120
备案号：

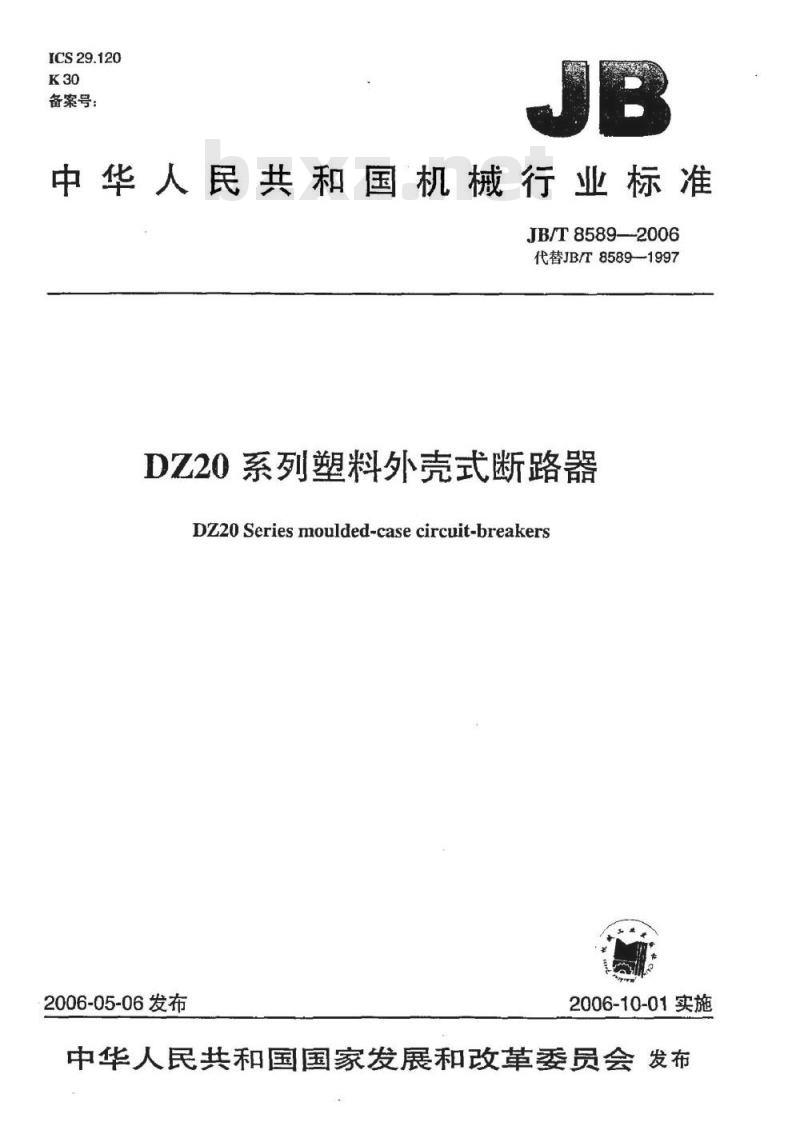

中华人民共和国机械行业标准
JB/T8589—-2006
代替JBT8589-1997
DZ20系列塑料外壳式断路器
DZ20Series moulded-casecircuit-breakers2006-05-06发布
2006-10-01实施

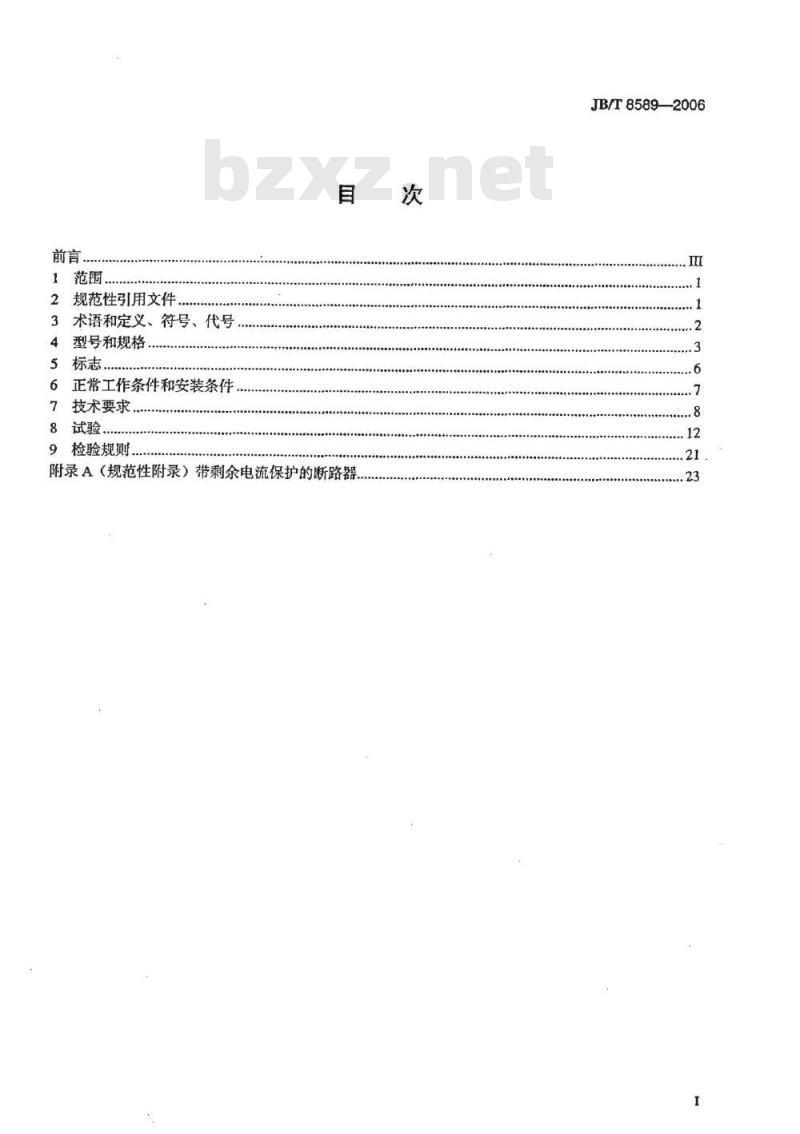

中华人民共和国国家发展和改革委员会发布前言，
范围，
2规范性引用文件
3术语和定义、符号、代号
4型号和规格
5标志，
6正常工作条件和安装条件
技术要求
检验规则
附录A（规范性附录）带剩余电流保护的断路器次
JB/T8589—2006

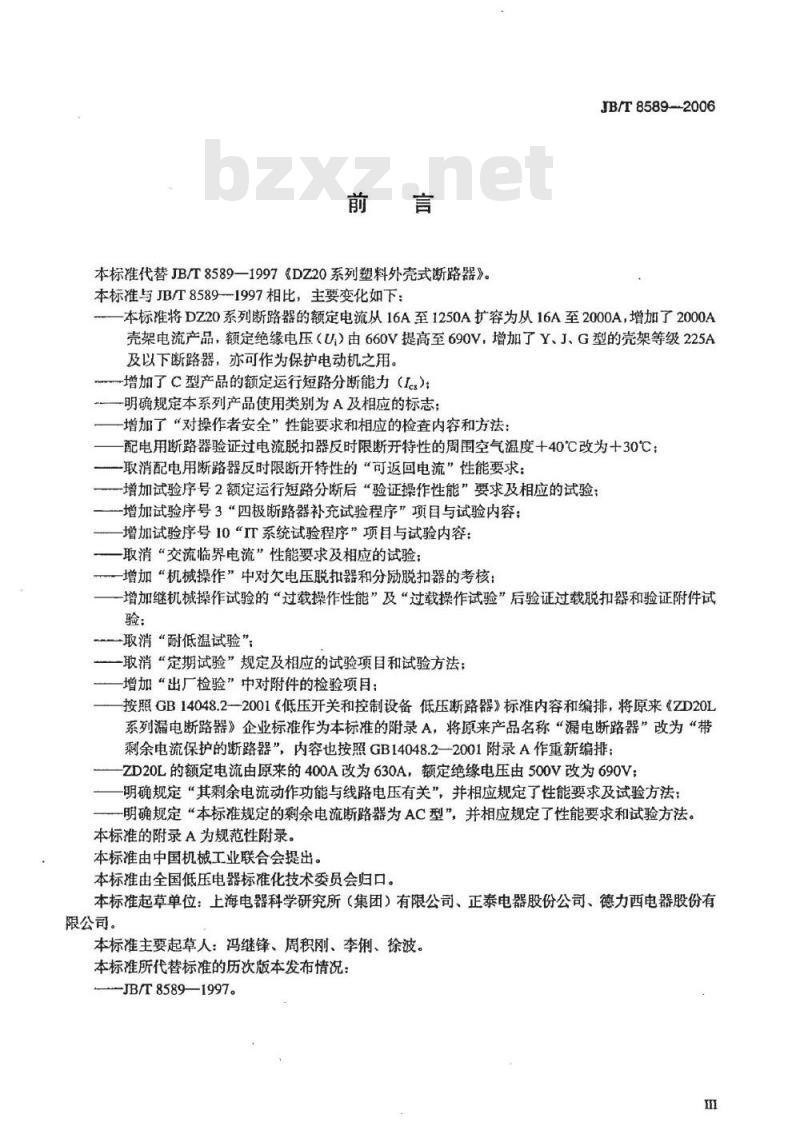

本标准代替JB/T8589—1997《DZ20系列塑料外壳式断路器》。本标准与JB/T8589-1997相比，主要变化如下：JB/T8589--2006
本标准将DZ20系列断路器的额定电流从16A至1250A扩容为从16A至2000A，增加了2000A壳架电流产品，额定绝缘电压（U）由660V提高至690V，增加了Y、J、G型的壳架等级225A及以下断路器，亦可作为保护电动机之用。-增加了C型产品的额定运行短路分断能力（Ies）；明确规定本系列产品使用类别为A及相应的标志；增加了“对操作者安全”性能要求和相应的检查内容和方法：配电用断路器验证过电流脱扣器反时限断开特性的周围空气温度+40℃改为+30℃：-取消配电用断路器反时限断开特性的“可返回电流”性能要求：增加试验序号2额定运行短路分断后“验证操作性能”要求及相应的试验；增加试验序号3“四极断路器补充试验程序”项目与试验内容；增加试验序号10“IT系统试验程序”项目与试验内容取消“交流临界电流”性能要求及相应的试验；一增加“机械操作”中对欠电压脱扣器和分励脱扣器的考核：一增加继机械操作试验的“过载操作性能”及“过载操作试验”后验证过载脱扣器和验证附件试验：
取消“耐低温试验”；
一取消“定期试验”规定及相应的试验项目和试验方法；增加“出厂检验”中对附件的检验项目：按照GB14048.2-2001《低压开关和控制设备低压断路器》标准内容和编排，将原来《ZD20L系列漏电断路器》企业标准作为本标准的附录A，将原来产品名称“漏电断路器”改为“带剩余电流保护的断路器”，内容也按照GB14048.2-2001附录A作重新编排：ZD20L的额定电流由原来的400A改为630A，额定绝缘电压由500V改为690V：明确规定“其剩余电流动作功能与线路电压有关”，并相应规定了性能要求及试验方法；明确规定“本标准规定的剩余电流断路器为AC型”，并相应规定了性能要求和试验方法。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标推由全国低压电器标准化技术委员会归口。本标准起草单位：上海电器科学研究所（集团）有限公司、正泰电器股份公司、德力西电器股份有限公司。
本标准主要起草人：冯继锋、周积刚、李俐、徐波。本标准所代替标准的历次版本发布情况：JB/T8589—1997。

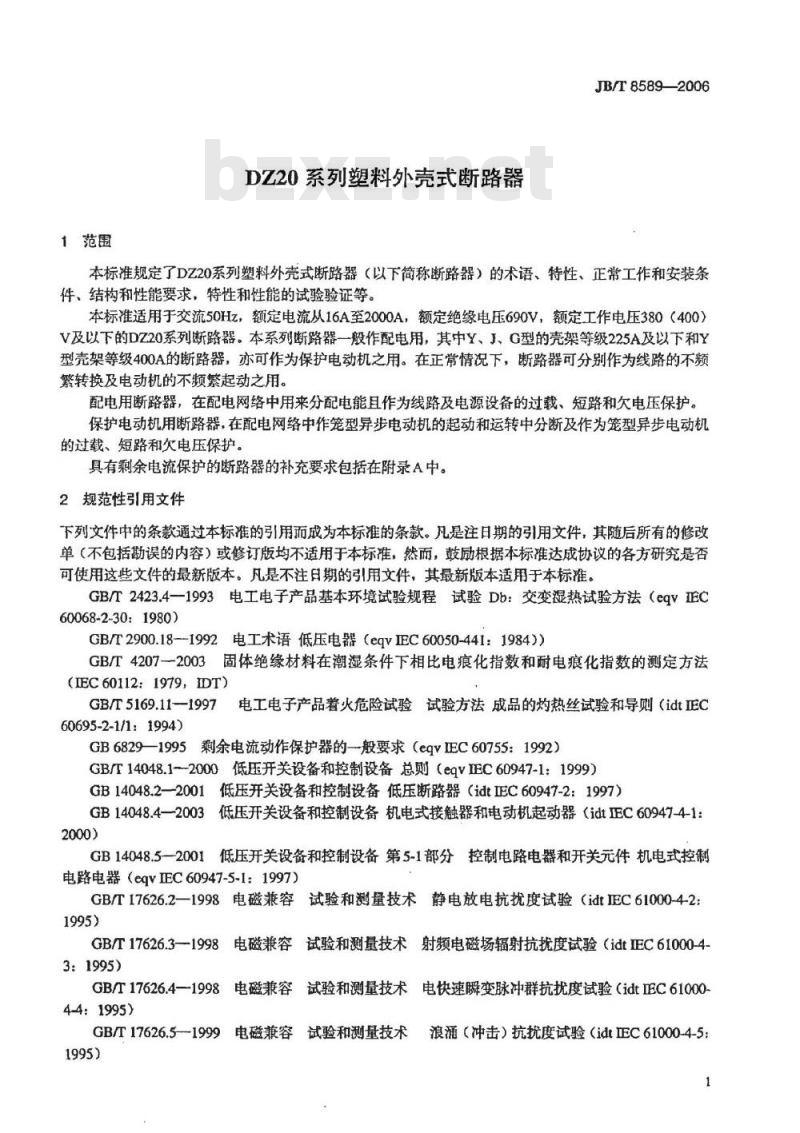

1范围
DZ20系列塑料外壳式断路器
JB/T8589—2006
本标准规定了DZ20系列塑料外壳式断路器（以下简称断路器）的术语、特性、正常工作和安装条件、结构和性能要求，特性和性能的试验验证等。本标准适用于交流50Hz，额定电流从16A至2000A，额定绝缘电压690V，额定工作电压380（400）V及以下的DZ20系列断路器。本系列断路器一般作配电用，其中Y、J、G型的壳架等级225A及以下和Y型壳架等级400A的断路器，亦可作为保护电动机之用。在正常情况下，断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。配电用断路器，在配电网络中用来分配电能且作为线路及电源设备的过载、短路和欠电压保护。保护电动机用断路器，在配电网络中作笼型异步电动机的起动和运转中分断及作为笼型异步电动机的过载、短路和欠电压保护。
具有剩余电流保护的断路器的补充要求包括在附录A中。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.4--1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqVEC60068-2-30:1980)
GB/T2900.18--1992电工术语低压电器（eqvEC60050-441：1984））GB/T4207-2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法(IEC60112:1979,DT)
GB/T5169.11-1997
电工电子产品着火危险试验试验方法成品的灼热丝试验和导则（idtEC60695-2-1/1:1994)
GB6829—1995剩余电流动作保护器的—般要求（eqvIEC60755：1992）GB/T14048.1~-2000低压开关设备和控制设备总则（eqvIEC60947-1：1999）低压开关设备和控制设备低压断路器（idtIEC60947-2：1997）GB14048.2—2001
GB14048.4—2003低压开关设备和控制设备机电式接触器和电动机起动器（idtEC60947-4-12000)
低压开关设备和控制设备第5-1部分控制电路电器和开关元件机电式控制GB14048.5—2001
电路电器（eqvIEC60947-5-l：1997）GB/T17626.2—1998电磁兼容试验和测量技术静电放电抗扰度试验（idtIEC61000-4-2：1995）
GB/T17626.3-1998月
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（idtEC61000-4-3：1995）
GB/T17626.4—1998
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（idtIEC61000-4-4：1995)
GB/T17626.51999电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（idtIEC61000-4-5：1995)
JB/T8589-2006

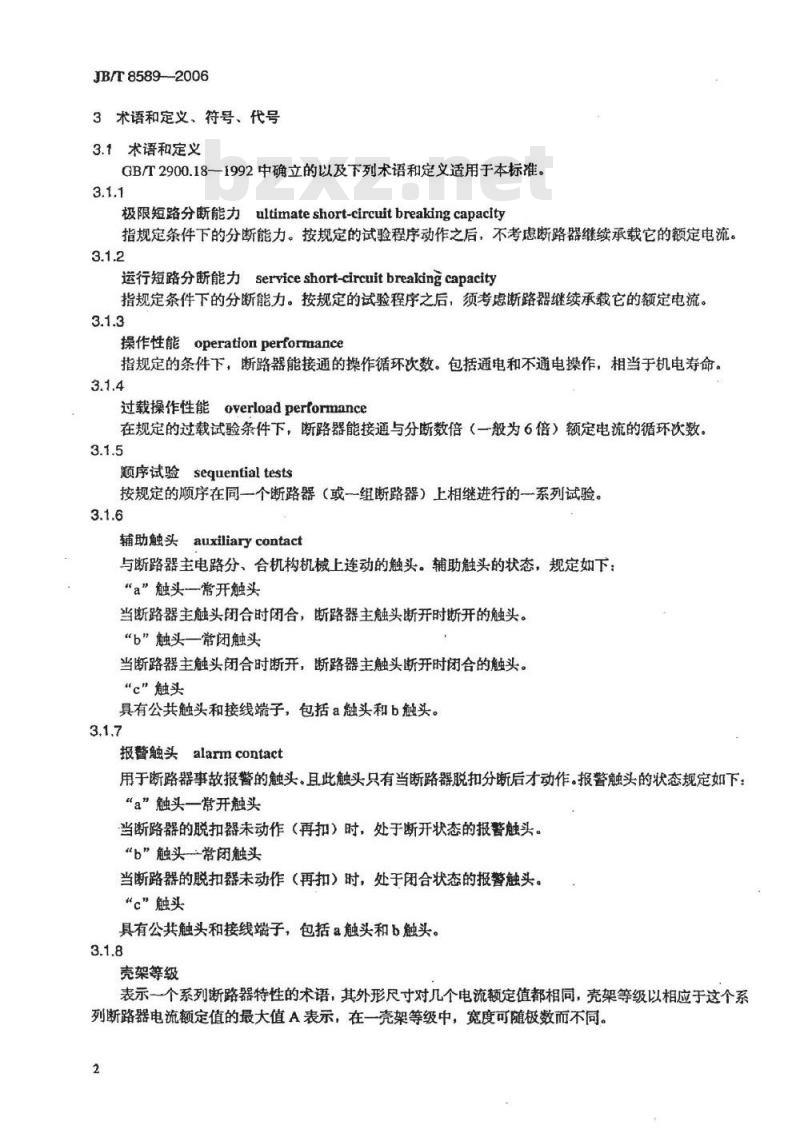

3术语和定义、符号、代号
3.1术语和定义
GB/T2900.18一1992中确立的以及下列术语和定义适用于本标准。3.1.1
极限短路分断能力ultimateshort-circuitbreakingcapacity指规定条件下的分断能力。按规定的试验程序动作之后，不考虑断路器继续承载它的额定电流。3.1.2
运行短路分断能力serviceshort-circuitbrealingcapacity指规定条件下的分断能力。按规定的试验程序之后，须考虑断路器继续承载它的额定电流。3.1.3
操作性能operationperformance指规定的条件下，断路器能接通的操作循环次数。包括通电和不通电操作，相当于机电寿命。3.1.4
过载操作性能overloadperformance在规定的过载试验条件下，断路器能接通与分断数倍（一般为6倍）额定电流的循环次数。3.1.5
顺序试验sequentialtests
按规定的顺序在同一个断路器（或一组断路器）上相继进行的一系列试验。3.1.6
辅助触头auxiliarycontact
与断路器主电路分、合机构机械上连动的触头。辅助触头的状态，规定如下：“a”触头一常开触头
当断路器主触头闭合时闭合，断路器主触头断开时断开的触头。“b”触头一常闭触头
当断路器主触头闭合时断开，断路器主触头断开时闭合的触头。“c”触头
具有公共触头和接线端子，包括a触头和b触头。3.1.7
报警触头alarmcontact
用于断路器事故报警的触头。且此触头只有当断路器脱扣分断后才动作。报警触头的状态规定如下：“a”触头一常开触头
当断路器的脱扣器未动作（再扣）时，处于断开状态的报警触头。“b”触头一—常闭触头
当断路器的脱扣器未动作（再扣）时，处于闭合状态的报警触头。“c”触头
具有公共触头和接线端子，包括a触头和b触头。3.1.8
壳架等级
表示一个系列断路器特性的术语，其外形尺寸对几个电流额定值都相同，壳架等级以相应于这个系列断路器电流额定值的最大值A表示，在一壳架等级中，宽度可随极数而不同。2
本体basiccircuitbreakers
不装有附件，能单独使用的断路器。3.1.10
JB/T8589--2006
附件accessories
除断路器本体以外的部件（附件）。例如：欠电压脱扣器、分励脱扣器、辅助触头、报警触头、电动操作机构、转动操作手柄等附件。3.2符号和代号
3.2.1符号
本标准中出现的符号：
3.2.2代号
额定绝缘电压
额定工作电压
脱扣器电流整定值
断路器额定电流（或称脱扣器额定电流）约定发热电流
额定运行短路分断能力
额定极限短路分断能力
额定工作电流（辅助触头）
功率因数
直流电流上升到95%稳态值所需的时间，单位为ms额定控制电源电压
额定控制电路电压
交变湿热试验
相比电痕化指数
短路保护电器
中性极
本标准采用的使用类别见表1。
表1使用类别代号
电路性质
主电路
辅助电路
4型号和规格
型号及其含义
使用类别代号
AC—-3
AC—15
典型用途
非选择性保护
电动机保护（笼型异步电动机的起动、运转中分断）控制大于72VA的交流电磁铁负载控制直流电磁铁负载
JB/T8589—2006
DZ20口
附件名称
过流脱扣器方式
瞬时脱扣器
复式脱扣器
附件名称
过流脱扣器方式
瞬时脱扣器
复式脱扣器
4.2基本参数
分励脱
扣器报
警触头
用途代号1）
脱扣器方式及附件代号（见表2）极数
-操作方式2
壳架等级额定电流
短路分断能力级别(剩余电流断路器无此项)派生代号（L一剩余电流断路器）设计代号
塑料外壳式断路器
表2脱扣器方式及附件代号
分励脱
两组辅助
触头报警
4.2.1主电路的额定值和极限值
两组辅
角触头
欠电压脱
扣器报警
欠电压脱
分励脱扣
器两组辅
助触头
分励脱扣器
两组辅助触
头报警触头
分励脱扣器
欠电压脱扣
器报替触头
分励脱
扣器欠
电压脱扣器
四组辅助
触头报警
两组辅助
触头欠电
压脱扣器
两组辅助触头
欠电压脱扣器报警
本系列断路器的额定绝缘电压690V，额定工作电压380（400）V，额定电流16A2000A：额定频率50Hz。主电路的其他额定值见表3。表3断路器额定值
壳架等级电流
约定发热电流
短路分断
能力级别
短路分断能力
kA（有效值）
LeJcosp
Iejcosp
1配电用断路器无代号：保护电动机用断路器以2表示。2、手柄直接操作无代号，电动操作用D表示：转动操作用Z表示。4
断路器额定电流
25、32、40、50、63、80、100、125、16016、20、25、32、40、50、63、80、100100、125、160、180、200、225、250壳架等级
约定发
热电流
表3（续）
短路分断能力
kA（有效值）
100(400V)/0.2
aJcose
32.5/0.25
32.5/0.25
50(400V)/0.25
JB/T8589—2006
断路器额定电流
100、125、160、180、200、225100、125、160、180、200、250、315、350、400200、250、315、350、400
400、500、630
630、700、800
630、700、800、1000、1250
800、1000、1250
1000、1250、1600、1800、2000注：C型断路器，在进行Ic程序试验II后，程序试验II可免试，但应附加下列试验：在开始时验证8.1.4.1，在结束时验证8.1.4.4。额定电流16A、20A可作为特殊订货。控制电路
分励脱扣器及电动机构的额定控制电源电压（U）和欠电压脱扣器的额定工作电压（U。）见表4。表4控制电路额定电压
额定电压
脱扣器
分励脱扣器
欠电压脱扣器
电动机构
4.2.3辅助电路
220、380
220、380
220、380
110、220
110、220
额定绝缘电压
辅助电路用的辅助触头和报警触头，其结构为电气上是不可分开的，壳架等级250A及以下的辅助触头和报警触头采用单断点转换的触头元件，而壳架等级400A及以上的为双断点桥式转换触头元件。4.2.3.1
辅助触头（报警触头）额定值见表5。表5辅助触头额定值
约定发热电流
额定绝缘电压
额定工作电流
作报警触头用
250A及以下
400A及以上
JB/T8589--2006
辅助触头（报警触头）的非正常接通与分断能力见表6。表6非正常接通与分断能力
使用类别
AC--15
注：To.95的上限~6P≤300ms
cosp减
操作频率和循环次数
循环次数
操作频率
饮/min
最小通
电时间
2个周波
To.9s (ms)
4.2.3.3辅助触头和短路保护电器（SCPD）的协调配合：辅助触头与熔断器串联（推荐选用RL6-25/6)。在1.1倍额定工作电压，功率因数为0.5～0.7的电感性试验电路里，能够承受熔断器时间内通过预期短路电流为1000A的考核。4.3分类
4.3.1按断路器短路分断级别分：经济型：C：
一般型：Y：
较高型：J：
最高型：G。
4.3.2按断路器用途分；
配电保护用：
电动机保护用。
4.3.3按断路器极数分：
二极；
三极：
四极（限J型630A及以下）。
4.3.4按断路器操作方式分：
手柄直接操作：
电动操作：
转动手柄操作（限630A及以下）。4.3.5按断路器接线方式分：
板前接线：
板后接线：
插人式接线（限630A及以下）。4.3.6按断路器过电流脱扣方式分：瞬时脱扣：
复式脱扣。
5标志
5.1下列数据应以不易磨灾的方式，标志在断路器本体醒目的地方。a）制造单位或商标：
b）型号和名称：
c）额定工作电压（U.)；bzxz.net
d）额定极限短路分断能力（lu）：e）额定运行短路分断能力（1a)；6
f）额定频率（单位为Hz）：
g）断路器额定电流（I）：
h）脱扣器电流整定值（整定温度)：i）符合标准号：
j）使用类别；
k）额定绝缘电压（U)。
JB/T85892006
5.2下列附件数据可标志在相应附件接线端旁，并应具备方便用户的接线端子接线的示意图a）分励脱扣器的额定控制电源电压，欠电压脱扣器的额定工作电压，电流种类，交流应标明额定频率：
b）辅助触头和报警触头应标明额定工作电压下的额定工作电流及辅助触头数量。5.3断路器应有明显的表示主触头处于“合”与“分”位置的标志。5.4断路器应有电源端和负载端标志，分别以1、3、5表示电源端，2、4、6表示负载端。四极断路器的中性极用字母N表示。
5.5辅助触头或报警触头接线端子的标志：a）对于桥式触头结构
辅助触头、报警触头的接线端子及对应的连接导线，可用二位数标志。个位数表示特征号，1、2表示为常闭，3、4表示为常开，10位数表示辅助触头顺序数。1组辅助触头的标志，以11、12来表示常闭触头，以13、14表示常开触头，见图1b）：2组辅助角触头的标志，以11、12、21、22表示为常闭触头，以13、14、23、24表示为常开触头：3组、4组辅助触头的标志依次类推。b）对于单断点转换触头结构
顺序和特征号为11、12和14用来标志单断点转换触头接线端子，见图1a)。14
图1辅助触头或报警触头接线端子标志图5.6线圈接线端子或其接线的标志：推荐用A1、A2...，B1、B2.，C1、C2.·来表示线圈接线或端子标志。6正常工作条件和安装条件
6.1周围空气温度
a）上限值不超过+40℃；
b）下限值不超过-5℃；
c）24h的平均值不超过+35℃。
1）周围空气温度为-10℃或-25℃的工作条件，在订货时用户须向制造广申明。2）周围空气温度上限超过十40℃或下限低于-25℃的工作条件，用户应与制造厂协商。6.2海拔
安装地点的海拔不超过2000m。
JB/T8589—2006
6.3大气条件
大气的相对湿度在周围最高温度+40℃时不超过50%；在较低的温度下可以有较高的湿度；在最湿月的平均最低温度为十20℃时，该月的月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面上的凝露。
6.4污染等级
污染等级3。
6.5过电压类别
过电压类别ⅢI，但壳架等级800A及以上的断路器为IV。6.6安装条件
断路器一般应垂直安装。
7技术要求
7.1结构要求
7.1.1材料
断路器的结构材料应满足应用上有关要求，并能在构成产品后通过相应的试验。例如：湿热试验、绝缘材料的着火危险试验和相比电痕化指数测量。7.1.2载流部件及其连接
a）载流部件应具有足够的机械强度和载流能力：b）载流部件应采用能满足实际使用要求和导电性能良好的铜、铜合金或其他金属及其适当的被覆层。
电气隙和爬电距离
电气间隙和爬电距离见表7。
表7最小电气间隙和爬电距离
电路性质
壳架等级
电气间隙
爬电距离
630A及以下
主电路
800A及以上
辅助电路和控制电路
250A及以下
400A及以上
注1：确定表7爬电距离所选取绝缘材料组别为IⅢa，对应相比电痕化指数（CTT）值不小于175.注2：电气间隙不包括触头开距。7.1.4操作机构
断路器必须具有自由脱扣机构，动作应灵活。操作机构手柄应和主电路带电部件有良好的绝缘，以确保使用人员的操作安全。
7.1.5接线端子
7.1.5.1接线端子结构要求
接线端子的结构应保证良好的电接触和一定的载流能力，它的导电金属部件应有足够的机械强度，接线端子与导体的连接用螺钉压接，并应有防松装置以保证必要的接触压力，且对外接导体应无明显的损伤。
7.1.5.2接线端子连接导线能力
接线端子选用多股连接，最大截面积应不小于8.1.2.6温升试验规定的导线截面积，而相同类型导线的最小截面积应至少比温升试验规定的小两个等级的标准截面积。7.1.6结构零件的要求
a）断路器的金属零件不应有裂纹、麻点及镀层脱落和气泡，所有黑色金属零件除摩擦部分及断面和双金属片外均须有防蚀层。
JB/T8589-2006
b）断路器所用的材料及外购零部件均应符合我国有关标准和技术条件的有关条款及各自的标准或技术条件，并应有出厂合格证或质保书。c）断路器的绝缘压制件，表面应光滑、无气泡、裂纹、麻点等缺陷。d）断路器外壳的绝缘件，应具有不低于F级绝缘材料等级的要求。7.1.7紧固件
断路器的所有紧固零件应有防止自动松动的措施，不得有松动和自动松脱现象。7.1.8四极断路器的中性极的要求7.1.8.1中性极的动作要求
a）在合分过程中，中性极应与其他三极一起动作：b）应具有当闭合时，中性极先接触，断开时后断开的结构。7.1.8.2中性级导电部分和接线端子中性极导电部分和接线端子应具有与其他三极相等的额定电流。7.1.8.3中性极的保护
中性极的保护分为有过载保护和无过载保护两种。有过载保护的动作特性与其他三极相同。7.1.9操作者安全要求
在人力操作工具范围内应无炽热颗粒喷出的通道或孔。可按8.1.1.3.1中b）的规定来检查其是否符合要求。
7.2性能要求
7.2.1温升
断路器按8.1.2.6和8.1.3.4的规定进行试验时，其各部件温升应不超过表8的规定。其中银基辅助触头只测量与外部导线相连接的端子温升，温升极限为80K。表8零部件的温升极限
材料类型和部件名称
与外部铜导线相连接的端子
绝缘手柄
B级绝缘（失电压、分励）线圈
温升极限
注1：表8中绝缘线圈温升极限值是在周围空气温度年平均温度20℃条件下的推荐值。注2：除表列部件外，对其他部件不作温升规定，但以不引起相邻绝缘部件损坏为限。7.2.2介电性能
测量方法
热电偶法
电阻法
断路器及其各种附件，必须承受交流50Hz表9规定的试验电压（有效值），历时1min应无击穿和闪络现象。
表9介电性能试验电压值
部件名称
断路器本体和欠电压脱扣器
辅助触头和分励脱扣器
电动机构和报警触头
壳架等级400A及以上
壳架等级250A及以下
注：耐压值1800V的附件，不允许接至断路器的主电路上。7.2.3操作条件
7.2.3.1用电动机构闭合
试验电压（有效值）
断路器在用电动机构操作时，在额定控制电源电压U，的85%～110%之间的任一电压下，应能保证9
