【国家标准(GB)】 机械安全 急停 设计原则

ICS13.110
中华人民共和国国家标准
GB16754—2008/ISO13850:2006
代替GB16754—1997
机械安全
设计原则
Safety of machinery-Emergency stop-Principles for design（ISO13850.2006.IDT)
2008-08-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

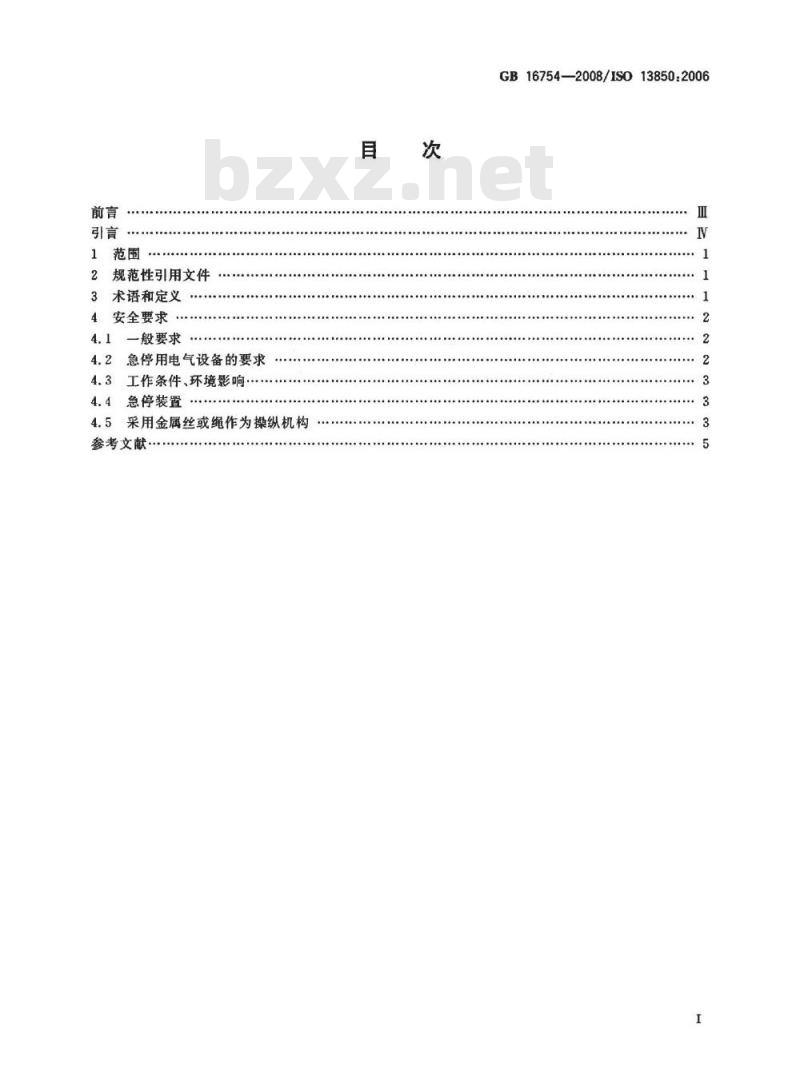

1范围
2规范性引用文件
3术语和定义
安全要求
一般要求
4.2急停用电气设备的要求
4.3工作条件、环境影响···
4.4急停装置
4.5采用金属丝或绳作为操纵机构参考文献
......
GB16754—2008/IS013850:2006

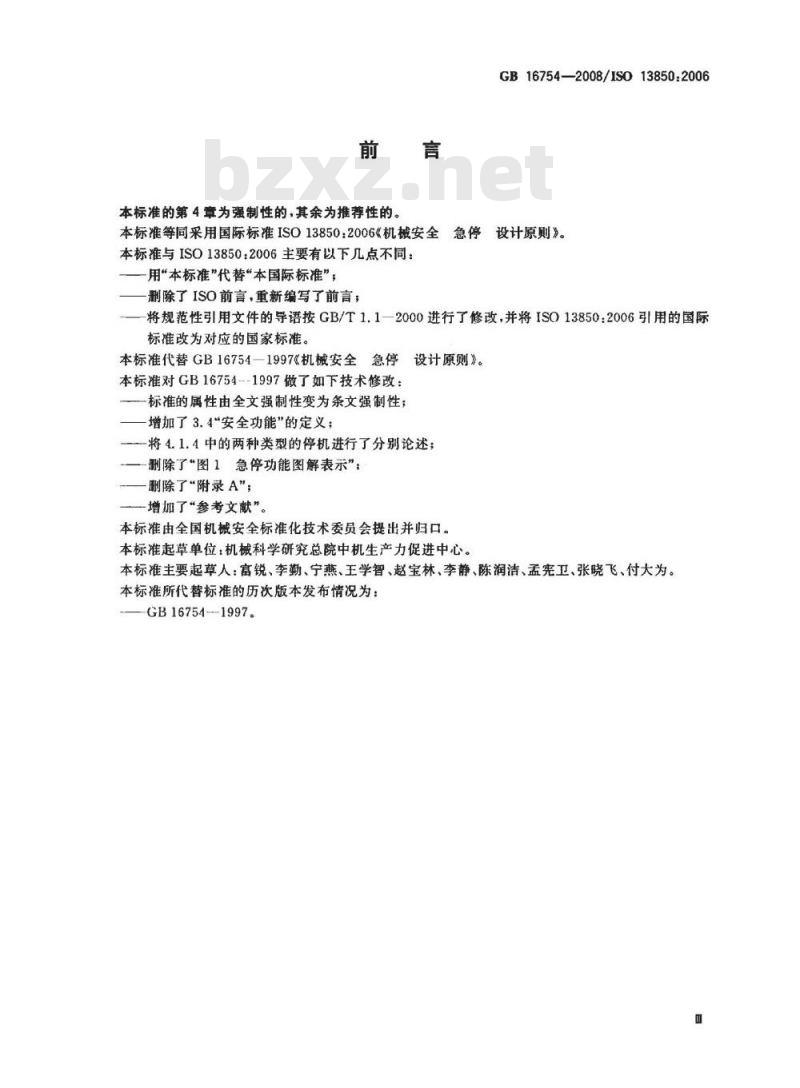

本标准的第4章为强制性的，其余为推荐性的。GB167542008/IS013850:2006
本标准等同采用国际标准ISO13850：2006《机械安全急停设计原则》。本标准与ISO13850：2006主要有以下几点不同：用“本标准”代替“本国际标准”，删除了ISO前言，重新编写了前言；将规范性引用文件的导语按GB/T1.1一2000进行了修改，并将ISO13850：2006引用的国际标准改为对应的国家标准。
本标准代替GB16754一1997《机械安全急停
设计原则》。
本标准对GB16754--1997做了如下技术修改：标准的属性由全文强制性变为条文强制性；-增加了3.4\安全功能”的定义；将4.1.4中的两种类型的停机进行了分别论述；删除了“图1急停功能图解表示”；——删除了“附录A”，
增加了“参考文献”。
本标准由全国机械安全标准化技术委员会提出并归口。本标准起草单位：机械科学研究总院中机生产力促进中心。本标准主要起草人：富锐、李勤、宁燕、王学智、赵宝林、李静、陈润洁、孟宪卫、张晓飞、付大为。本标准所代替标准的历次版本发布情况为：-GB16754-1997。
GB16754—2008/1SO13850:2006

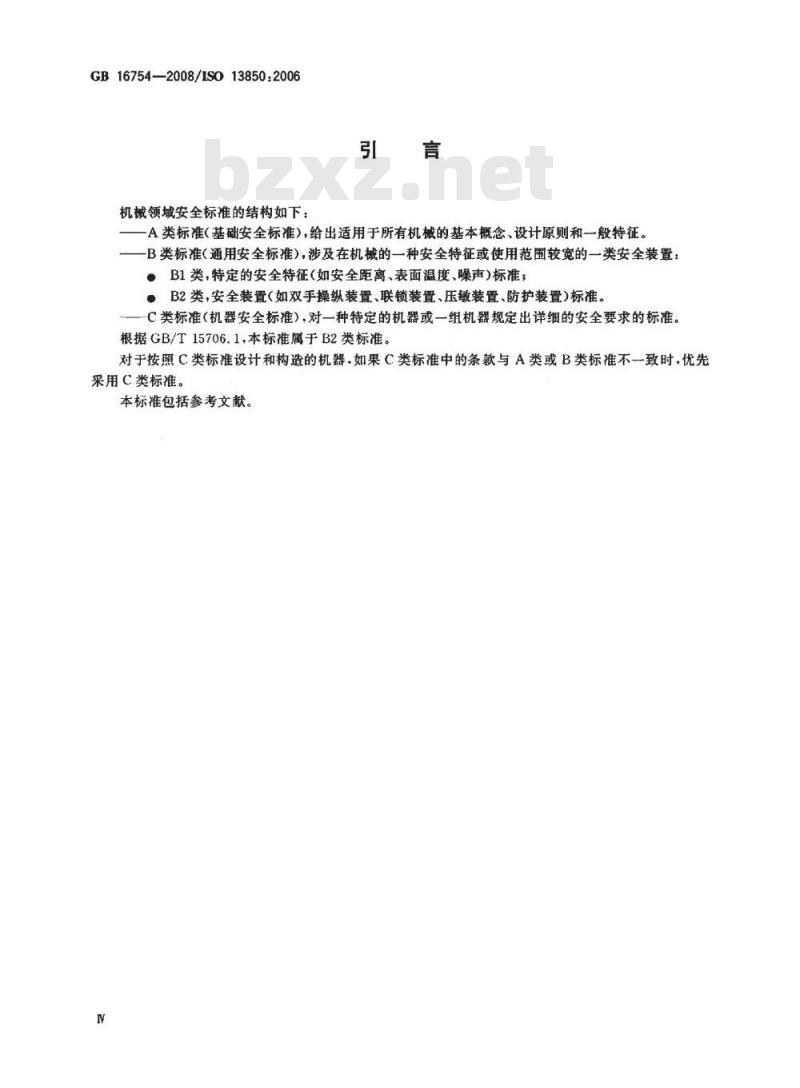

机械领域安全标准的结构如下：引言
一A类标准（基础安全标准），给出适用于所有机械的基本概念、设计原则和一般特征。一B类标准（通用安全标准），涉及在机械的一种安全特征或使用范围较宽的一类安全装置。B1类，特定的安全特征（如安全距离、表面温度、噪声)标准；。B2类，安全装置（如双手操纵装置、联锁装置、压敏装置、防护装置)标准。C类标准（机器安全标准），对一种特定的机器或一组机器规定出详细的安全要求的标准。根据GB/T15706.1，本标准属于B2类标准。对于按照C类标准设计和构造的机器.如果C类标准中的条款与A类或B类标准不一致时，优先采用C类标准。
本标准包括参考文献。

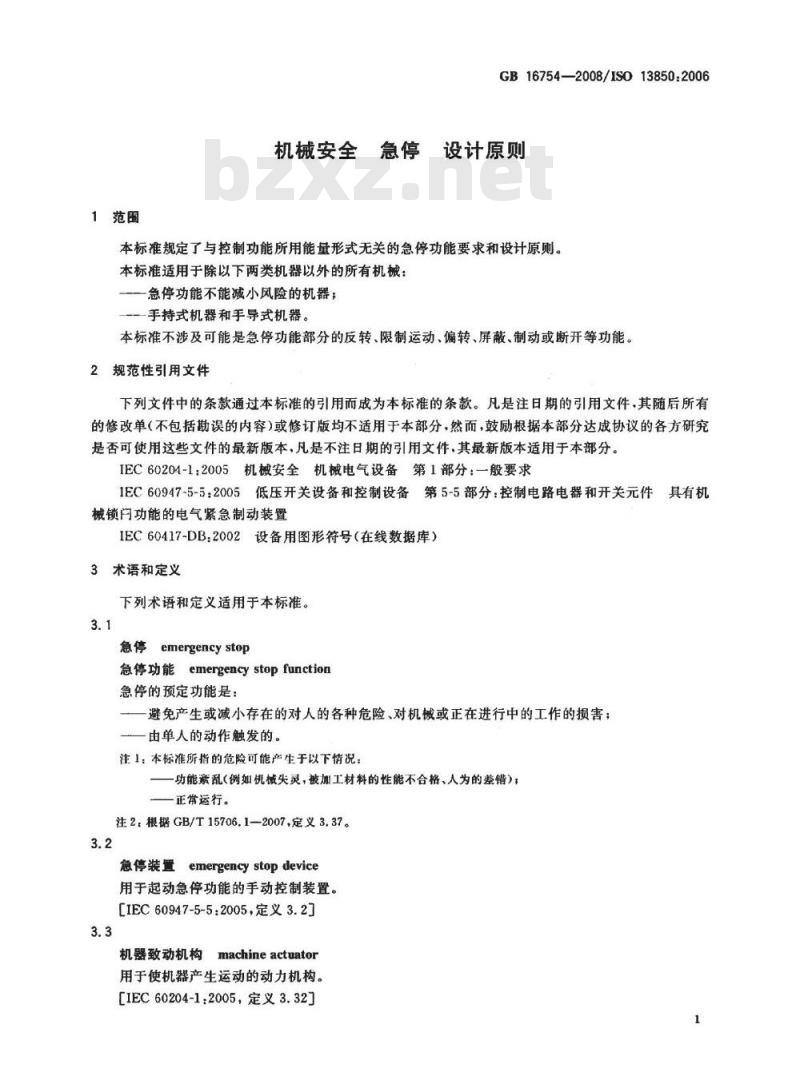

1范围
GB167542008/1S013850：2006
机械安全急停
设计原则
本标准规定了与控制功能所用能量形式无关的急停功能要求和设计原则。本标准适用于除以下两类机器以外的所有机械：一一急停功能不能减小风险的机器；手持式机器和手导式机器。
本标准不涉及可能是急停功能部分的反转、限制运动、偏转、屏蔽、制动或断开等功能。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件.其最新版本适用于本部分。IEC60204-1：2005机械安全机械电气设备第1部分：一般要求1EC60947-5-5：2005低压开关设备和控制设备第5-5部分：控制电路电器和开关元件具有机械锁门功能的电气紧急制动装置IEC60417-DB：2002设备用图形符号（在线数据库）3术语和定义
下列术语和定义适用于本标准。3.1
emergencystop
急停功能emergency stopfunction急停的预定功能是：
避免产生或减小存在的对人的各种危险、对机械或正在进行中的工作的损害；一由单人的动作触发的。
注1：本标准所指的危险可能产生于以下情况：功能紊乱（例如机械失灵，被加工材料的性能不合格、人为的差错）；一正常运行。
注2，根据GB/T15706.1—2007，定义3,37。3.2
急停装置
f emergency stop device
用于起动急停功能的手动控制装置。［IEC60947-5-5:2005，定义3.2]3.3
gmachine actuator此内容来自标准下载网
机器致动机构
用于使机器产生运动的动力机构。［IEC60204-1:2005，定义3.32]1
GB16754—2008/1S013850:2006
安全功能safetyfunction
失效后立即会造成风险增加的机器功能。［GB/T15706.1-2007.定义3.28］4安全要求
4.1一般要求
4.1.1急停功能在任何时间都应是可用和可操作的，在机器的各种运行模式中，该功能应优先于所有其他功能，并且不应削弱为解脱陷人危险人员而设计的任何便利性。直到急停功能手动复位以前，任何启动指令（预定的，非预定的或意外的）对由于急停功能的作用而停止的那些操作应是无效的。当急停装置可能被分置时（例如，便携式悬挂操纵板）或机械可能部分被隔离时，应注意避免运行的和不运行的控制装置之间的混淆。4.1.2急停功能不应用来代替安全防护措施和其他安全功能，而宜设计作为一种补充防护措施。急停功能不应削弱保护装置或带有其他安全功能装置的有效性。注：为此，有必要保证辅助设备（如：磁力卡盘或制动装置）的连续运行。4.1.3根据风险评价，急停功能的设计应使得在急停装置动作后，以合适的方式停止机器的危险运动和操作，而不产生附加风险，并且无需任何人的进一步干预。“合适的方式”可能包括：
-选择最合适的减速率；
一选择停机类别（见4.1.4)，
应用预定的停机顺序。
急停功能的设计应使机器操作者考虑做出使用急停装置的决定时，不需考虑结果的影响。4.1.4急停功能应符合以下两类停机类别之0类停机
通过以下方法停机：
立即切断机器致动机构的动力源，或机械断开(停转)危险元件及其机器致动机构，必要时制动。1类停机
通过控制供给机器致动机构的动力以实现停机.并在机器实现停机后断开动力源。断开动力源的示例包括：
一关闭机器电动机的电源；
一断开以机械能为动力源的机器的运动元件：中断机器的液压/气动致动器的流体动力。4.1.5根据4.1.4，不论是选择0类停机还是1类停机均应通过机器的风险评价来确定（也可见IEC60204-12005，9.2.5.4)。
注：在GB/T16855.1和IEC62061以及其他的标准中都可能找到有关安全功能的要求。4.1.6一且按照急停指令完成了对急停装置的操作，该指令的作用应始终保持到手动复位为止。应只能对发出急停指令的那一部位进行复位。复位指令不应重新启动机器，但应开启重启功能。只有在某一部位的急停功能被激活的所有急停装置完成手动复位后才能重新启动机器。4.2急停用电气设备的要求
急停使用的电气设备应符合IEC60204-1相关要求的规定。急停装置相关要求见4.42
和IEC60947-5-5：2005。
4.3工作条件、环境影响
GB16754—2008/S013850:2006
用于实现急停功能的部件、装置和元件的选择、装配、连接和防护应使其在预期的工作条件和环境影响下能够正确地运行，在这一过程中应考虑：—操作的频次以及在不常使用的情况下定期检测的需要；一由于振动、冲击、温度、灰尘、异物、潮湿、腐蚀性物质、流体等产生的影响。4.4急停装置
4.4.1急停装置的设计应使操作者和其他需要启动急停装置的人员易手操作。可使用的操纵机构的类型包括：一蘑菇型按钮；
金属丝、绳、棒；
手柄；
在特定应用场合，无防护罩的脚踏板。4.4.2急停装置应位于每个操作者控制位置（除非风险评价指出没有必要），以及通过风险评价确定的其他位置，其配置应易于接近。它应配置得容易接近，并且操作者和其他需要操作它的人在操作时没有危险。防止误操作的措施不应削弱其可接近性。4.4.3急停装置应采用机械锁的直接打开原理。电气急停装置应符合IEC60947-5-5：2005的规定。
注：上述原理的应用示例是使用具有直接断开动作的电接触急停装置。根据IEC60947-5-1.2003，附录K，（接触元件的）直接打开动作是通过非弹性元件（如：不依靠弹黄）的开关操纵机构的规定运动的直接结果而实现分离的。
4.4.4在急停装置（包括保持功能）失效的情况下，急停指令的产生应优先于保持功能。急停装置的复位（如解开）应只能在急停功能被激活的那一位置上通过手动来实现。4.4.5急停装置的操纵机构应为红色。如果在操纵机构的后面有背景.则背景的颜色应为黄色。注：使用金属丝或绳时，可在其上系以标志旗以改善其可见性（也可见1EC60204-1，2005，10.7.3）。4.4.6在提供标志的地方.应使用IEC60417-5638（DB：2002-10）中的符号，见图1：图1急停符号（5638）
4.5采用金属丝或绳作为操纵机构4.5.1当金属丝或绳用作急停装置的操纵机构时，应将其设计和布置得易于使用。为此，应考虑：一产生急停指令所需的位移量；一可能的最大位移；
金属丝或绳与最接近的物体之间的最小间隙；一给金属丝或绳做标记（例如：通过使用标志旗），使操作者易见，一为了操纵急停装置对金属丝或绳施加的力及其方向。注：当可能浩金属丝的轴线方间牵拉金属丝来进行操纵时，应确保潜轴线的两个牵拉金属丝都能产生急停指令。见IEC60947-5-5:2005。
GB16754-2008/IS013850:2006
应采取措施避免由金属线或绳的破断或脱落引起的风险。4.5.3急停装置的复位机构应设置在能看见金属丝或绳全长的位置上。4.5.4使用说明书中应说明，在急停装置触发及复位前应沿着金属丝或绳的全长检查机器，以查明动作原理。
［1]GB/T15706.1-2007
(ISO12100-1:2003，IDT).
[2]GB/T16855.1
参考文献
GB16754—2008/1S013850:2006
机械安全基本概念与设计通则
第1部分：基本术语和方法
机械安全
控制系统有关安全部件
(GB/T16855.1-—2008.IS013849-1.2006，IDT)第1部分：设计通则
[3] IEC 60947-5-1:2003,Low-voltage switchgear and controlgear—-Part 5-1:Control circuitdevices and switching elements-Electromechanical control circuit devices.[4]IEC 6206l,Safety of machinery-Functional safety of safety-related electrical,electronicandprogrammableelectroniccontrolsystems.GB16754-2008
中华人民共
国家标准
机械安全急停设计原则
GB16754—2008/1S()138502006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：68523946
68517548
中国标准出版社皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75
字数12千字
2008年12月第一版2008年12月第一次印刷*
书号：1550661-34943
如有印装差错由本社发行中心调换版权专有慢权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
