【国家标准(GB)】 拟再循环、再利用或作非放射性废物处置的固体物质的放射性活度测量

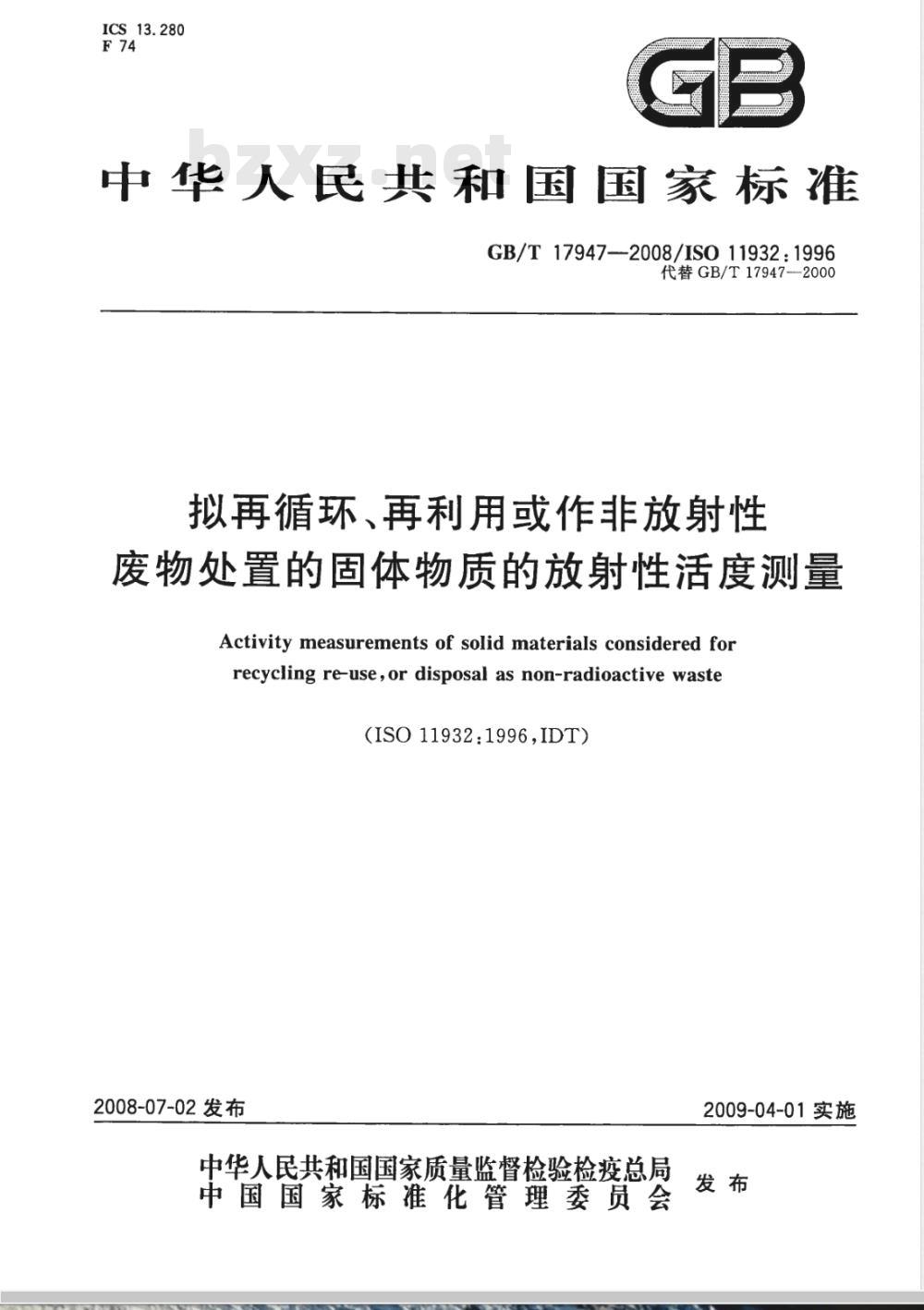

ICS.13.280
中华人民共和国国家标准
GB/T 17947-2008/IS011932:1996代替GB/T17947-2000
拟再循环、再利用或作非放射性废物处置的固体物质的放射性活度测量Activity measurements of solid materials considered forrecycling re-use,or disposal as non-radioactive waste(ISO11932:1996,IDT)
2008-07-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

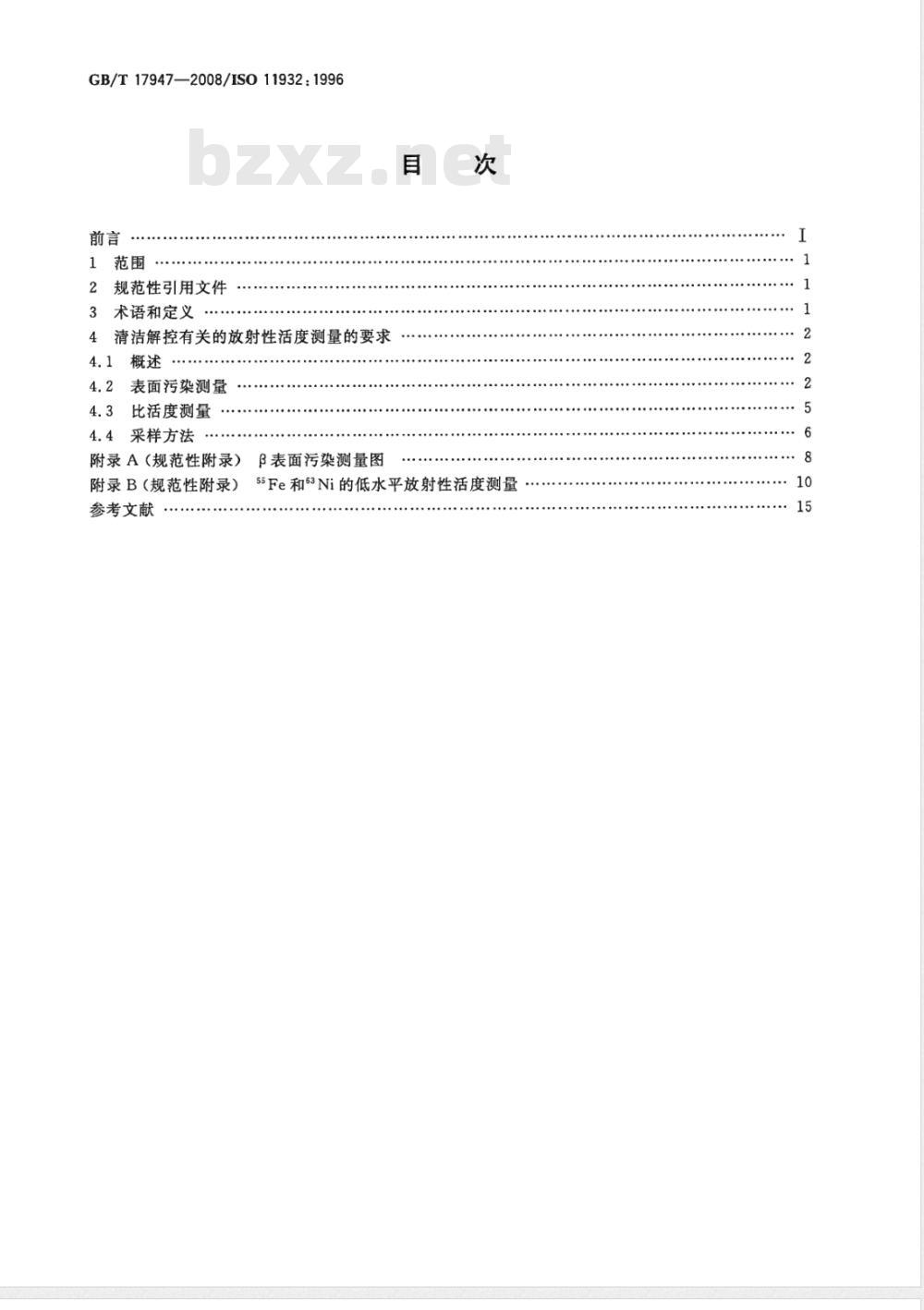

GB/T17947—2008/ISO11932:1996前言
规范性引用文件
术语和定义
清洁解控有关的放射性活度测量的要求4
4.1概述
表面污染测量
比活度测量
4.4采样方法
附录A（规范性附录）
附录B（规范性附录）
参考文献
β表面污染测量图
55Fe和53Ni的低水平放射性活度测量2

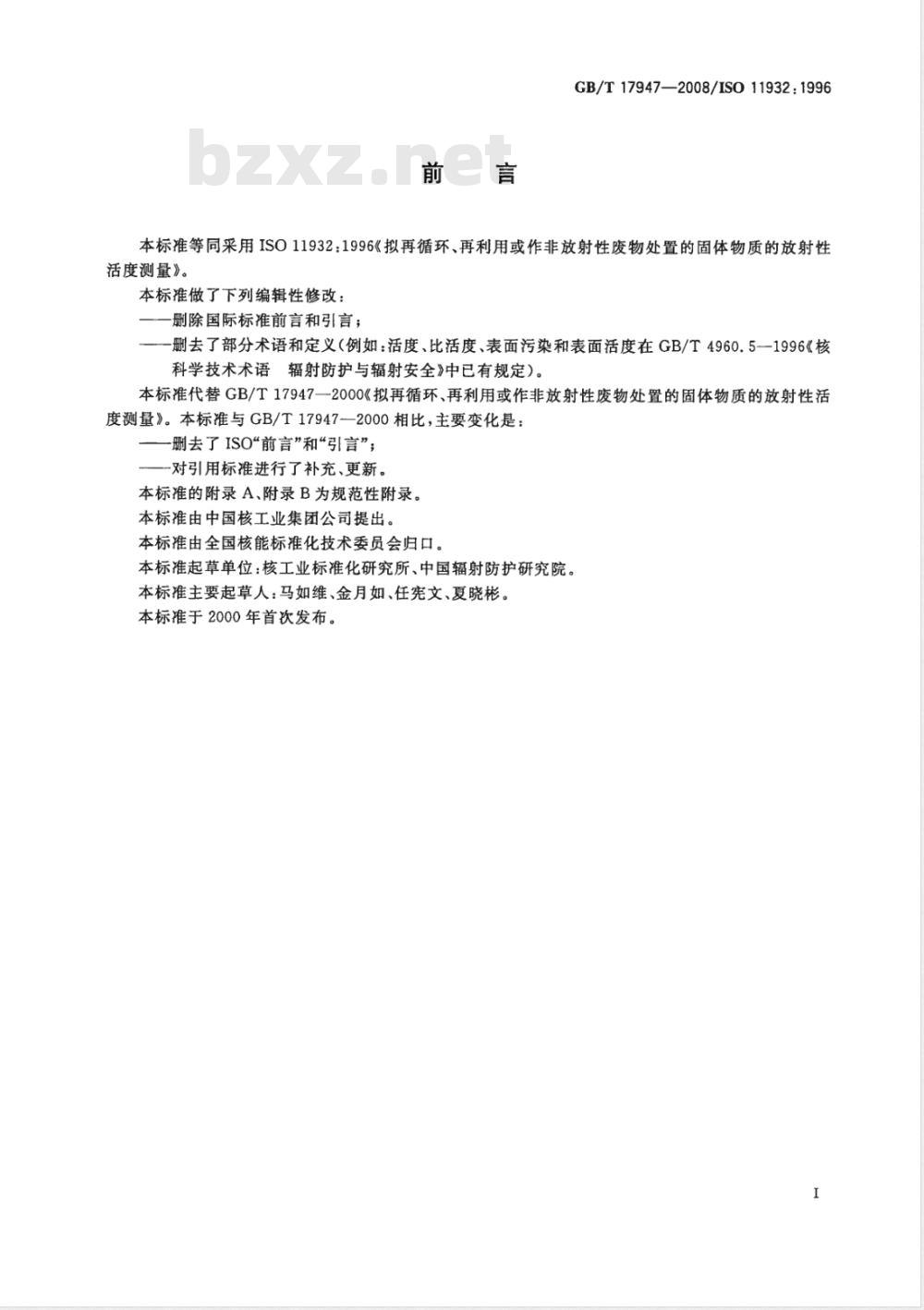

GB/T17947—2008/ISO11932:1996本标准等同采用ISO11932：1996《拟再循环、再利用或作非放射性废物处置的固体物质的放射性活度测量》。
本标准做了下列编辑性修改：
删除国际标准前言和引言；
删去了部分术语和定义（例如：活度、比活度、表面污染和表面活度在GB/T4960.5—1996《核科学技术术语辐射防护与辐射安全》中已有规定）。本标准代替GB/T17947一2000《拟再循环、再利用或作非放射性废物处置的固体物质的放射性活度测量》。本标准与GB/T179472000相比，主要变化是：一删去了ISO\前言”和“引言”；一对引用标准进行了补充、更新。本标准的附录A、附录B为规范性附录。本标准由中国核工业集团公司提出。本标准由全国核能标准化技术委员会归口。本标准起草单位：核工业标准化研究所、中国辐射防护研究院。本标准主要起草人：马如维、金月如、任宪文、夏晓彬。本标准于2000年首次发布。

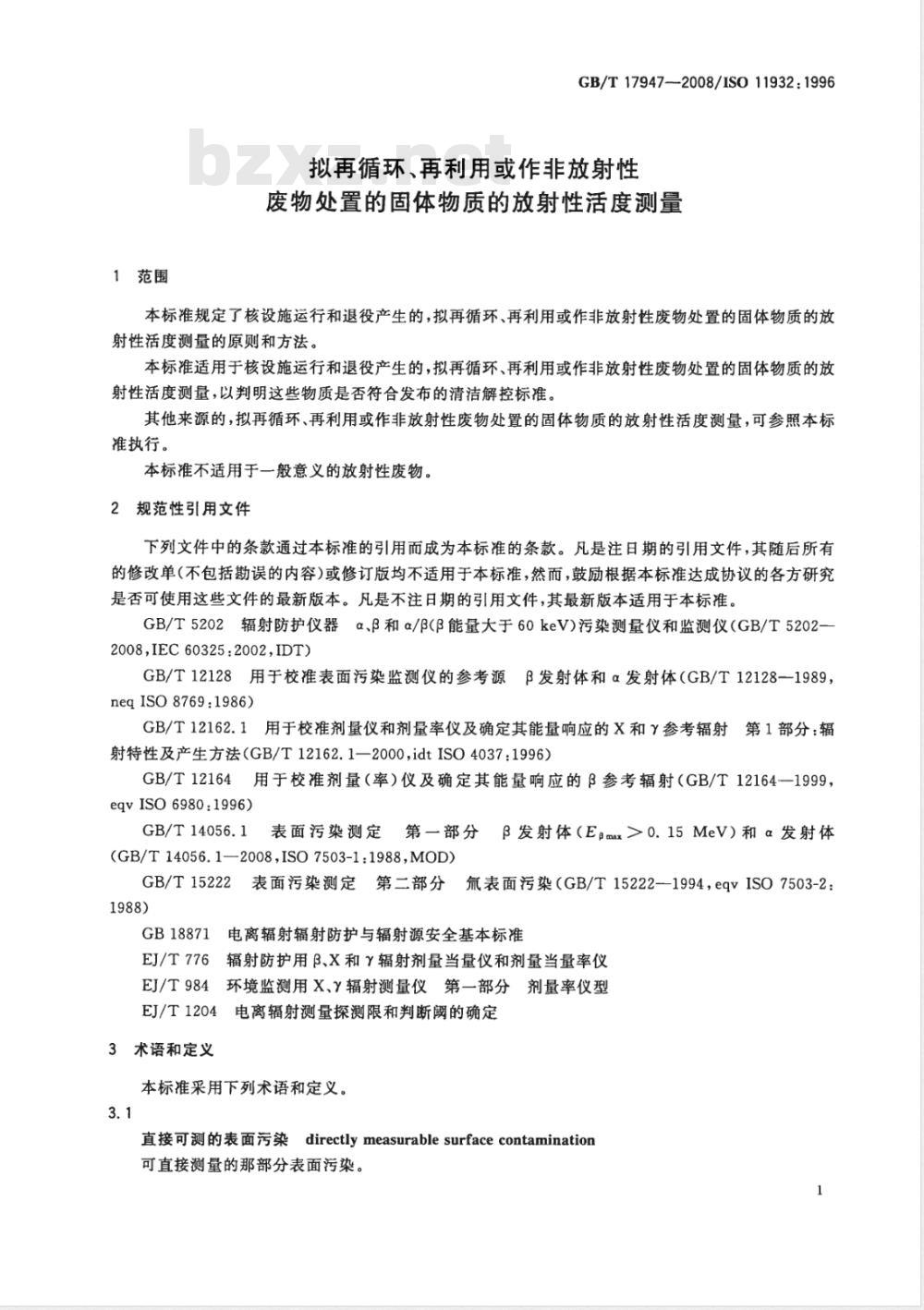

1范围
GB/T17947-2008/ISO11932:1996拟再循环、再利用或作非放射性废物处置的固体物质的放射性活度测量本标准规定了核设施运行和退役产生的，拟再循环、再利用或作非放射性废物处置的固体物质的放射性活度测量的原则和方法。
本标准适用于核设施运行和退役产生的，拟再循环、再利用或作非放射性废物处置的固体物质的放射性活度测量，以判明这些物质是否符合发布的清洁解控标准。其他来源的，拟再循环、再利用或作非放射性废物处置的固体物质的放射性活度测量，可参照本标准执行。
本标准不适用于一般意义的放射性废物。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5202辐射防护仪器α、β和α/β(β能量大于60keV)污染测量仪和监测仪（GB/T5202+2008,IEC60325:2002,IDT)
GB/T12128用于校准表面污染监测仪的参考源β发射体和α发射体（GB/T12128-1989，neqISO8769:1986)
GB/T12162.1用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第1部分：辐射特性及产生方法（GB/T12162.1—2000，idtISO4037：1996）GB/T12164用于校准剂量（率）仪及确定其能量响应的β参考辐射（GB/T12164-1999，eqvISO6980:1996)
GB/T14056.1表面污染测定第一部分β发射体（Emx>0.15MeV）和α发射体(GB/T14056.1—2008,ISO7503-1:1988MOD）GB/T15222表面污染测定第二部分氟表面污染（GB/T15222—1994，eqvISO7503-21988)
GB18871电离辐射辐射防护与辐射源安全基本标准EJ/T776辐射防护用β、X和辐射剂量当量仪和剂量当量率仪EJ/T984环境监测用X、辐射测量仪第一部分剂量率仪型EJ/T1204电离辐射测量探测限和判断阈的确定3术语和定义
本标准采用下列术语和定义。
直接可测的表面污染directlymeasurablesurfacecontamination可直接测量的那部分表面污染。1

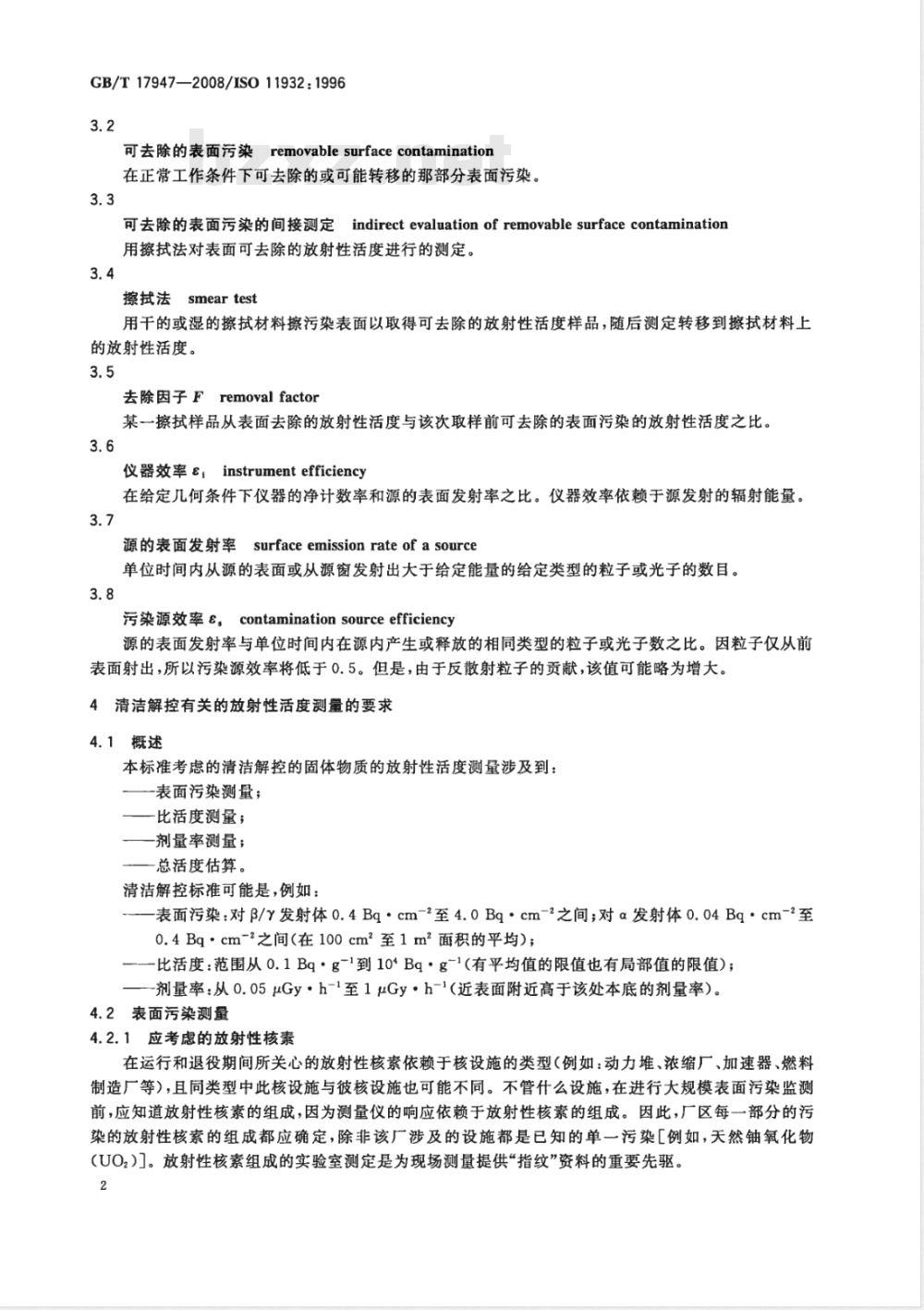

GB/T17947—2008/ISO11932:19963.2
可去除的表面污染removablesurfacecontamination在正常工作条件下可去除的或可能转移的那部分表面污染。3.3
可去除的表面污染的间接测定indirectevaluationofremovablesurfacecontamination用擦拭法对表面可去除的放射性活度进行的测定。3.4
擦拭法smeartest
用干的或湿的擦拭材料擦污染表面以取得可去除的放射性活度样品，随后测定转移到擦拭材料上的放射性活度。
去除因子Fremovalfactor
某一擦拭样品从表面去除的放射性活度与该次取样前可去除的表面污染的放射性活度之比。3.6
仪器效率：instrumentefficiency在给定儿何条件下仪器的净计数率和源的表面发射率之比。仪器效率依赖于源发射的辐射能量。3.7
源的表面发射率surfaceemissionrateof asource单位时间内从源的表面或从源窗发射出大于给定能量的给定类型的粒子或光子的数目。3.8
污染源效率8，contamination sourceefficiency源的表面发射率与单位时间内在源内产生或释放的相同类型的粒子或光子数之比。因粒子仅从前表面射出，所以污染源效率将低于0.5。但是，由于反散射粒子的贡献，该值可能略为增大。4清洁解控有关的放射性活度测量的要求4.1概述
本标准考虑的清洁解控的固体物质的放射性活度测量涉及到：表面污染测量；
—比活度测量；
剂量率测量；
总活度估算。
清洁解控标准可能是，例如：
表面污染：对β/发射体0.4Bq·cm-2至4.0Bq·cm-2之间；对α发射体0.04Bq·cm-2至0.4Bq·cm-2之间（在100cm2至1m2面积的平均）；一比活度：范围从0.1Bq·g-1到10*Bq·g-1（有平均值的限值也有局部值的限值）；剂量率：从0.05μGy·h-1至1μGy·h-1（近表面附近高于该处本底的剂量率）。4.2表面污染测量
4.2.1应考虑的放射性核素
在运行和退役期间所关心的放射性核素依赖于核设施的类型（例如：动力堆、浓缩厂、加速器、燃料制造厂等），且同类型中此核设施与彼核设施也可能不同。不管什么设施，在进行大规模表面污染监测前，应知道放射性核素的组成，因为测量仪的响应依赖于放射性核素的组成。因此，厂区每一部分的污染的放射性核素的组成都应确定，除非该厂涉及的设施都是已知的单一污染[例如，天然铀氧化物(UO2）。放射性核素组成的实验室测定是为现场测量提供“指纹”资料的重要先驱。2
确定混合放射性核素的组成可以采用如下一种或二种方法：GB/T17947—2008/ISO11932:1996一一高分辨率X、能谱分析方法。例如：对辐射采用Ge(Li)或高纯探测器，对能量为5keV至50keV的X和软辐射采用Si(Li)或平面高纯锗探测器。一一放射化学分析方法。对低活度样品，特别是对不能用能谱法测量的那些放射性核素，采用诸如固定在“载体”上或其他放化分离等方法使其分离出来。放射性核素组成的计算可以作为测量的补充，但仅当这种计算的准确度已被现场测量所证实，并且仅在由大量活化产生的放射性活度在放射性总活度中占主导的情况下，才可以采用这种计算结果。当表面污染显著时不能采用这种计算结果。4.2.2测定表面污染的方法
4.2.2.1总则
表面污染能够通过直接或间接测量方法来测定（见GB/T14056.1）。直接测量是采用表面污染测量仪和监测仪进行的，这类仪表测定的是可去除的与固定的表面污染之和。间接测量是采用擦拭法进行的，该方法只能测定可去除的表面污染。直接测量有时是困难的甚至是不可能的。例如：在污染表面有非放射性的固体或液体沉积、表面污染测量受到被检测物质活化等引致的高本底辐射场的干扰或测量仪难以接近被检测表面等。间接测量（擦拭法)仅能用于测定可去除的表面污染，并且去除因子带有不确定性。然而，某些清洁解控标准只推荐了易接近表面的可去除的表面污染的清洁解控水平。在这种情况下，直接测量可能引致高估，因此擦拭法是更合适的。在许多情况下，两种方法的结合将得到更可靠的结果。采用擦拭法测定氛表面污染可能是无效的（见GB/T15222）。4.2.2.2表面污染的直接测量
4.2.2.2.1测量仪器
测量仪器的特性和性能应符合GB/T5202的要求。仪器应能测量低于国家规定的表面污染清洁解控水平的表面活度。有关探测限的指导可以见EJ/T1204。4.2.2.2.2探测方法
探测器在表面上方移动，探测器应尽可能地接近被测表面。一旦探测到污染区，应把探测器定位在这个区域上方，并在足够长的时间内保持位置不变，以便确认测量值。探测器的移动速度应与污染限值和探测器的性能特性相适应。
4.2.2.2.3测量程序
测量时应遵守所用测量仪器的有关操作规程和如下要求：应在检测区内有代表性的位置测定本底计数率；a
应定期检测仪器的本底计数率；b）
宜用一个合适的检验源校验仪器是否正常（经常用的仪器每日校验一次）。仪器对检验源的读c）
数与认可值的偏差超过25%时应重新校准仪器；d）为了保持探测器与表面间的距离尽可能地小，可能需要采用可移式定位架；探测器应在至少三倍仪器的响应时间（95%的指示值)内保持位置固定；e）
应知道在预期的环境条件范围内对被测放射性核素的仪器频率；f）
在被测表面不平整的情况下，应估计被测表面形状对仪器效率的影响（实例可参见参考文g）
献[6；
在被测表面有明显可见的污物和（或)氧化层，且不能去除的情况下，应考虑这些吸收层对污h）
染源效率（e.）的影响。在附录A中给出了对各种核素的修正因子，这些修正因子是吸收层面密度的函数。
按照GB/T14056.1，被检测表面上固定和可去除的α或β污染的表面活度A，（Bq·cm-2）由式（1）给出：
GB/T17947—2008/ISO11932:1996式中：
e:xe,xw
-测得的总计数率，单位为每秒(s-1)；本底计数率，单位为每秒（s-1）；e;—对α或β辐射的仪器效率；W
探测器窗的面积，单位为平方厘米（cm）污染源的效率。
在缺少e，已知数值时，，可以取为：E，=0.5[β发射体（E≥0.4MeV)]E，=0.25Lβ发射体（0.15MeV低估α污染的可能性，见GB/T14056.1。4.2.2.3表面污染的间接测量
4.2.2.3.1仪器
（1）
测量擦样品最好采用屏蔽良好的固定式计数装置，如α/正比计数器、能谱仪和液体闪烁计数器。若选用便携式表面污染测量仪或监测仪时，选角的仪器应符合GB/T5202的要求。仪器应能测量足够低的活度，以便能很容易确定表面污染是否低于国家规定的清洁解控水平。注：大多数仪器对α污染能够测量到小于0.4Bq，对β污染小于4Bq。若擦拭面积100cm，去除因子F=0.1，则相当于能测量低于0.04Bq·cm-2的α发射体和低于0.4Bq·cm-2的β发射体的可去除的污染。这正好是GB18871中建议的可回收再利用的钢材和设备的表面污染的清洁解控水平。4.2.2.3.2测量程序
按GB/T14056.1的规定取擦拭样品并测量后，被测表面可去除的表面污染的表面活度A，（Bqcm-2)按式(2)计算得到：
=e;Xe,xF×S
式中：
-测得的总计数率，单位为每秒（s-1）；nB—本底计数率，单位为每秒(s\\）；E;对α或β辐射的仪器效率；
F——去除因子；
S—一擦拭面积，单位为平方厘米（cm）；e.污染源的效率。
实际工作中遇到的各种表面，都应通过实验测定去除因子F，否则应使用F二0.1。4.2.2.4仪器效率的校准
·（2）
表面污染测量所用的全部仪器应使用符合GB/T12164和GB/T12128规定的参考源，按照GB/T14056.1规定的程序进行校准。4.2.2.5氛表面污染
氯是低放射毒性的核素。在核设施退役中，一般不涉及氛表面污染。但是某些情况下，例如在动力堆的钢筋混凝土中存在活化产物氟，在聚变堆中也存在氛。当涉到氟表面污染时，应按照GB/T15222规定的程序进行测定。
4.2.2.6表面污染测量结果的记录对于拟解控的物质来说，表面污染测量报告应包括下述内容：a）测量日期；
采用的清洁解控标准；
场所和具体位置；
间接测量的表面类型；
擦拭材料(干或湿)；
润湿剂；
间接测量的去除因子(实测的或假设的)；g）
使用的仪器；
i）本底；
j）表面活度(包括放射性核素的组成)；测量人的姓名和签名。
4.3比活度测量
4.3.1总则
GB/T17947-2008/IS011932：1996比活度的测量需要知道放射性核素的组成。放射性核素的组成可以采用能谱分析和放射化学分析来确定。确定难于或不能用能谱方法测量的放射性核素（例如55Fe、3Ni或241Pu)与那些易于测量的放射性核素（例如137Cs或°Co)之间的比值是很重要的。对拟再循环、再利用或作非放射性废物处置的每一类物质都应测定其放射性核素的组成。在这些物质去污后（假若去污）和运出核设施前都应进行这种测定。
4.3.2测量技术
4.3.2.1实验室测量
对每一个检测单元都应采用取芯样的办法进行能谱分析或放射化学分析，以测定其放射性核素的组成。选择的探测方法应能鉴别所有关心的核素。采取的样品量应足够大，以便在样品的比活度为国家规定的清洁解控水平（例如1Bq·g-1）时，使样品的总活度能在95%的置信水平情况下进行放射性核素组成的定量分析。另外应对样品的自吸收进行修正。
样品的几何条件和放射性活度的空间分布最好制备成与校准源一致，以使样品测量的条件与校准条件相同，
取样时应小心，以避免放射性核素的组成和活度发生改变（例如火焰切割时的表面蒸发）。对于表面污染，应在放射性核素已渗人到物质里面的那些位置进行取样（例如焊接处）。能谱方法探测限的导出、Y和α能谱的测定方法和采用的探测器见EJ/T1204。物质中放射性核素55Fe和63Ni的放射化学分析方法见附录B。4.3.2.2现场测量
现场或就地测量通常使用剂量率仪和（或)计数率仪。使用的便携式X、剂量率仪的量程范围应为10nGy·h-ig至10μGy·h-1。计数率仪的量程范围至少应覆盖4.1中给出的α和β/发射体各自的范围。使用的仪器应满足EJ/T776或EJ/T984规定的要求。把在取样位置接触测量的剂量率(或计数率)减去本底得出的净剂量率(或计数率)与按4.3.2.1测得的比活度联系起来，可算得净剂量率(或计数率)与比活度的转换因子。应采用该换算因子，对足够多个测量点来判明是否符合比活度清洁解控标准（取测量点的统计基础见4.4）。与比活度清洁解控标准不同，其他清洁解控标准可能规定在距物件给定距离处的剂量率限值。假若探测器的尺寸与该解控标准规定的距离相比小很多，则可采用测量比活度的仪器进行现场测量。4.3.2.3总活度测量
使用具有大面积的内置式（例如4元几何条件）液体闪烁计数器或塑料闪烁计数器的专用测量系统能在短的测量时间内对大量物质进行测量。在这种情况下测定的是总活度。该系统应能以足够高的探测几率测量被检测物质发射的射线。5
GB/T17947-2008/IS011932：1996被检测物质的形状，在测量体积中的位置，以及自屏蔽作用都可能影响测量的结果。因此应按物质的类型（例如具有相同壁厚的物质)进行分组。将具有类似的几何和自屏蔽特征的物质分成一组，并按该组的测量条件对仪器进行校准。测出这一组物质的总活度和质量后，就可算出其比活度。由于被测物质在测量位置引起的屏蔽作用可以降低本底计数率。因此必须用与被测物质相同的非放射性物质去确定这种影响。
由于污染物质和污染位置的微小差异可能导致测量结果很大的不同一一特别是涉及到低能发射体时，所以对测量数据的解释应谨慎。4.3.2.4本底要求www.bzxz.net
为判明是否符合清洁解控标准而进行的所有测量应在该现场中本底辐射尽可能低的区域进行，或在最小可探测比活度（置信度为95%)低于清洁解控水平的区域进行。对于就地测量，例如混凝土构筑物的就地测量，若可利用运行前的剂量率则宜取此值作为本底剂量率，否则其本底剂量率宜取该设施中没有污染的类似构筑物处测得的剂量率。易移动的物件应拿到本底剂量率不超过100nGy·h-1的屏蔽区域进行测量。测量中可以应用EJ/T1204规定的测量时间、阈值和本底间的相互关系。4.3.2.5仪器的校准
现场测量应使用经X和参考辐射校准过的便携式剂量率仪，所用的X和参考辐射应符合GB/T12162.1的规定。4.3.2.3所述的专用测量系统应使用参照组和参考源，对每一组类型物质分别校准。参照组可以由相同物质的非放射性物质或者由模拟体组成。应利用一个合适的检验源定期校验仪器是否正常（经常使用的仪器每天校验一次）。4.3.2.6比活度测量结果的记录
对于拟解控的物质来说，比活度测量报告应包括如下内容：a）测量日期；
b）采用的清洁解控标准；
c）场所和具体位置；
被测物质的类型；
使用的仪器；
探测限；
校准日期和使用的参考源；
h）本底（剂量率或计数率）；
i）测量的总剂量率(计数率)；
使用的剂量率(计数率)与比活度的转换因子；i）
比活度（包括放射性核素的组成）；假若测量时的比活度高于采用的清洁解控水平，则应写明比活度降至低于清洁解控水平的日期；
m）测量人的姓名和签名。
4.4采样方法
为分析放射性核素而采集的样品应能代表被清洁解控的物质。小的物体，例如管道等，应全部进行检测，测定其比活度和（或）内、外表面的污染。对大的物体，如建筑物内的地板、墙壁、天花板，其样本数应具有足够的统计基础，以使采用最少的取样数所得的结果能达到足够的置信水平(95%)。本标准采用分层随机采样方法（参见参考文献[7]）。满足统计要求的样品数n可由式（3)计算：n≥45
......(3)
式中：
S-----样本的标准差；
GB/T17947-2008/ISO11932：1996X——n个样品的测定量的平均值。对于建筑物内的地板、墙壁和天花板，首先在它们上面按清洁解控标准要求的平均面积划出大小一致的网格，然后对各网格进行编号。从每一网格中至少随机选定30个初始样品进行接触测量，并在各个网格中心上方1m距离处测量剂量率。α表面活度、β-剂量率和剂量率等接触测量的数量取决于与网格尺寸相比探头的大小及该网格内各处放射性强弱的差异。30个样品测量后，计算这30个样品测定量的平均值X和标准差s。为了获得平均值的准确估计所要求的样品数n由式(4)计算：
（4）
假若计算值n大于30(初始样品数），则需要增加样品数。按照式（4)，若样品数已足够多，则计算出每个网格内的平均值X和平均值的标准差3。平均值的标准差3按式(5)计算：
（5）
若X十25的计算值低于规定的限值，则表示以95%的置信度符合清洁解控标准。假若去污过程已全部按同样的要求去除了放射性污染，则同样的方法可用于大体积的金属物体。7
GB/T17947-—2008/IS011932：1996附录A
（规范性附录）
表面污染测量图
物件表面上的吸收层、探测器与被测量表面的距离及被测物件表面的形状对测量结果的影响如图A.1和图A.2所示。
用窗厚为0.9mg·cm-2，窗面积为112cm2的Ar/CH，正比计数器去测量-个100cm2的薄表面污染源，其归一化计数率与吸收层面密度的关系如图A.1所示。00
90Sr/90y
面密度/（mgcm-2）
图A.1归一化计数率随吸收层面密度的变化未磨光的金属表面的粗糙厚度大约是晶粒大小的一半，即最大值约为50μm。磨光的表面的粗糙厚度大约为几微米。假若油污和灰尘的面密度为0.5mg·cm-2，则第一种情况导致的吸收层面密度为2.5mg·cm-2,第二种情况为0.7mg·cm-2。从图A.1可以看出，若吸收层的面密度为2.5mg·cm-2,则Ni的计数率将降至13%。流气式正比计数器的计数率随探测器至源面的距离的变化如图A.2所示。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
