【国家标准(GB)】 金属和其他无机覆盖层 通常凝露条件下的二氧化硫腐蚀试验

ICS 25.220. 40
中华人民共和国国家标准　
GB/T9789—2008/IS06988：1985代替GB/T9789-1988
金属和其他无机覆盖层，
通常凝露
条件下的二氧化硫腐蚀试验
Metallic and other non-organic coatings-Sulfur dioxide test with generalcondensation of moisture
(ISO6988:1985,IDT)
2008-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國
2009-01-01实施
GB/T9789-2008/ISO6988:1985
本标准等同采用国际标准ISO6988：1985《金属和其他无机覆盖层通常凝露条件下的二氧化硫腐蚀试验》(英文版）。
本标准根据ISO6988：1985翻译起草。为了便于使用，本标准作了如下编辑性修改：删除国际标准的前言，增加了我国标准前言；“本国际标准”一词改为“本标准”。本标准代替GB/T9789-1988《金属和其他非有机覆盖层通常凝露条件下的二氧化硫腐蚀试验》。与GB/T9789—1988相比主要变化如下：一用GB/T6461一2002《金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级》取代GB/T6461一1988《金属覆盖层对底材为阴极覆盖层腐蚀试验后的电镀试样评级》；-增加了引用标准GB/T16545-1996《金属和合金的腐蚀腐蚀试样上腐蚀产物的清除》。本标准由中国机械工业联合会提出。本标准由全国金属与非金属覆盖层标准化技术委员会(SAC/TC57)归口。本标准起草单位：武汉材料保护研究所、马鞍山鼎泰稀土新材料股份有限公司、浙江新丰控股有限公司、北京永泰和防腐技术有限公司。本标准起草人：张三平、安江峰、郑鹏华、史志民、郑秀林、刘冀鲁、张宏伟、郑秀海。本标准所代替标准的历次版本发布情况为：GB/T9789—1988。
1范围
GB/T9789—2008/ISO6988:1985
金属和其他无机覆盖层通常凝露条件下的二氧化硫腐蚀试验
本标准规定了在含二氧化硫气氮和凝露条件下，材料或产品耐蚀性能的试验方法。木标准适用于金属覆盖层和无机覆盖层的腐蚀试验。本棕准不适用于涂料和清漆覆盖层的腐蚀试验。本试验结果不能直接作为被试验材料在使用时所遇到的各类环境中的耐蚀性指南，同样也不能作为不同材料在使用时相对耐蚀性的直接指导。2规范性引用文件
下列文件中的条款通过在本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6461金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级（GB/T6461一2002,ISO10289:1999,IDT)
GB/T16545金属和合金的腐蚀腐蚀试样上腐蚀产物的清除（GB/T16545-1996，idtISO8407:1991)
3设备和材料
3.1试验箱
最好使用容积为300dm3士10dm2，其门应能严密封闭，并装配有3.2、3.3、3.4中所规定的部件。典型的门式和罩式试验箱见图1。3.1.1结构材料
试验箱使用的一切结构材料都应耐潮湿的二氧化硫气氛的腐蚀，且这些材料本身也不得释放出对试样腐蚀有影响的任何气体或蒸汽。箱底和箱壁下部应能耐热，并至少能容纳约2.5dm3溶有二氧化硫的水而不泄漏。包铅材料适用于这些部位及作为箱子的骨架和接头材料。新箱用作试验之前，至少应先空载运转（不放入试样）一个周期，运转按正常步骤操作。但应通人2dm3二氧化硫气体，以减少箱内气氛因结构材料蒸汽而受到污染的危险。3.1.2形状
试验箱的形状充许有某些变化，但箱盖上的潮气凝露不可滴落到箱内的试样上，使箱顶与水平面大约成12°的倾角，即可达到要求。3.1.3安装
试验箱应安装于气氛洁净的室内，并使其不受到太快或大幅度的温度波动与直接的阳光照射和强气流干扰（见6.5.2）。
3.2温度调节装置
温度调节装置，包括安在试验箱上部的温度传感器以及一根能从试验箱外读数的温度计，温度计的水银球离箱顶和箱门150mm，距最近箱壁的距离为250mm。1

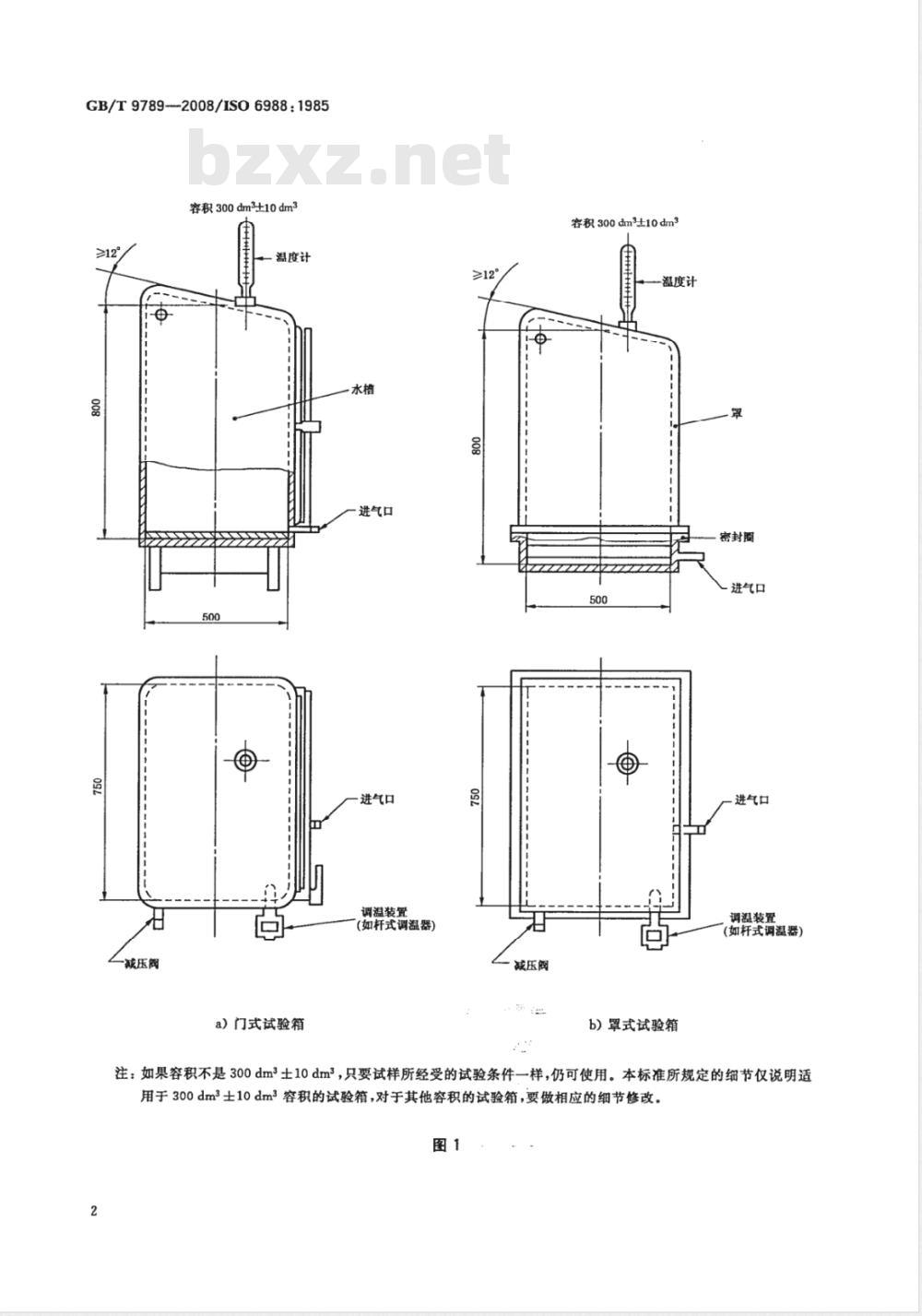

GB/T9789---2008/ISO6988:1985容积300dm3±10dm3
一减压阀
温度计
a）门式试验箱
进气口
进气口
调温装置此内容来自标准下载网
(如杆式调温器）
减压阀
客积300dm3土10dm3
温度计
b）罩式试验箱
密封圈
进气口
进气口
调温装置
(如杆式调温器）
注：如果容积不是300dm2士10dm2，只要试样所经受的试验条件一样，仍可使用。本标准所规定的细节仅说明适用于300dm3土10dm3容积的试验箱，对于其他容积的试验箱，要做相应的细节修改。图1
3.3加热装置
GB/T9789-2008/IS06988：1985
加热装置应能使试验箱内的温度在1.5h内升到40℃土3℃，并维持此温度（见6.4)。3.4气体导入管
气体导入管位于箱底上方约50mm处，气体经导入管进入试验箱内，在试验箱顶部或顶部附近有一阀门，当箱内气体超压时经此阀门排出。此外，在试验箱底部有一个排水龙头。3.5气源
瓶装液态二氧化硫是一种常用气源，也可用亚硫酸钠与硫酸反应在箱外产生二氧化硫气体。3.6测量输入气体量的方法
可采用任何一种方法来测量输入试验箱内的二氧化硫气体量。例如：a）用黏性液态石蜡作为压力控制液的气体滴定管法，所测量的气体量为0.2dm3，测量时应避免各种原因所引起的误差。例如，滴定管与试验箱之间的导人管内的空气就会引起误差。b）将装有已知二氧化硫体积的气体瓶，放人试验箱内开启瓶盖。c）有一个经过校正的流量计。
4试样
4.1按照被试验的覆盖层或产品的规定，选择试样数量、类型、形状及尺寸。当无此规定时也可由有关方面协商选定。
4.2试验前，要对试样作彻底清洁处理，所采用清洁处理方法要根据试样表面性质及污染情况而定，但不能使用会破坏试样表面的任何磨料或浴剂。试样在清洁处理后，不要作过多的或粗心的触摸或其他处理，以免再被污染。
4.3如果试样要从已有覆盖层的大工件上切割下来，则在切割时要小心，不能让覆盖层受到损坏，特别是邻近切口的区域。除非另有规定，切口处要用在试验条件下稳定的适当覆盖层加以封闭，可使用蜡或胶带等覆盖此处，试样非受试部位或小件镀覆试样的边角也最好用上面的方法进行封闭处理。5试样曝露方式
5.1将试样放入箱内支架上，试样之间的距离不得小于20mm；试样与箱壁或箱顶的距离不得小于100mm；试样下端与箱底水面的距离不得小于200mm。试样与支架的接触面积要尽可能小。5.2试样的布置要使试样或支架上的任何冷凝水不得滴落到置于下面的其他试样上。5.3曝露试样表面的倾斜度应严格控制。如试样为平板，除非另有规定，应使其与垂直方向成15°士2°角倾斜放置。
5.4在任何一次试验中，受试验试样的总曝露面积要基本一致，除另有协议外，对于3.1所推荐的试验箱，受试总面积为0.5m2士0.1m2。对其他容积的试验箱，则要按上述比例作适当的修改。5.5试样支架应采用非金属材料，如玻璃、塑料或进行过适当保护的木材。在箱子内用于悬挂试样的任何材料应是合成纤维或其他惰性绝缘材料，不得使用金属材料。6试验方法
6.1将2.0dm3土0.2dm3电导率为（或低于）500μs/m的去离子水或蒸馏水盛于箱子底部。注：水的数量取决于试验箱容积的大小。对于类似形状的试验箱，其容积改变时，水量可按比例改变。6.2将试样放好后，关闭试验箱。6.3将0.2dm3的二氧化硫气体通人试验箱内，并开始计时。6.4接通加热器，使箱内温度在1.5h内升到40℃士3℃，以后应使之保持在此范围。3
GB/T9789—2008/ISO6988:1985
6.5以24h为一个试验周期，但是在每个试验周期内，可以是在试验箱内连续曝露，或是在箱内光曝露8h，然后在室内环境大气中曝露16h。无论是采用哪种方式，在每24h周期开始之前，必须更换试验箱内的水和二氧化硫气氛。
6.5.1在试验箱内连续曝露超过24h的试验情况下，每试验24h后要更换一次水和二氧化硫气氛，更换时尽量不要干扰试样。
6.5.2当采用一周期内规定部分时间在室内环境曝露时，室内环境条件应符合3.1.3中安装试验箱的试验室的要求，并且此室内要求大气温度为23℃士5℃，相对湿度低于75%。7试验周期数
试验周期数按试验材料或产品规格规定，或者由供需双方协商决定。8试验后试样的清洗
试验结束后，从箱内取出试样，在进行评价之前，将试样悬挂在一般室内大气中，直至液态的腐蚀产物于燥。首先在不除去腐蚀产物的情况下检查试样，然后进行清洁处理。清洁处理应根据试验结果的评定规范进行，金属覆盖层试样可按照GB/T16545规定的方法进行清洁。9结果评定
可使用许多不同的试验结果评定标准，以满足各种特殊要求。例如，可采用质量变化、通过显微镜检查所揭示的变化或力学性能的变化来评定。一般在受试材料或产品说明中都注明了适当的检查标准。对于多数的常规试验工作而言，仅需考虑下述项目：a）试验后的外观；
除去表面层腐蚀产物后的外观；b）
腐蚀缺陷的数量和分布。腐蚀缺陷指针孔、裂纹、鼓泡等。这些可以按GB/T6461所规定的c)
方法予以评定；
d）第一个腐蚀点出现以前经历的试验时间。10试验报告
10.1试验报告要表明按照评定标准所得到的试验结果。要报告的每一试样结果，方便的时候，对一组重复试样还要有平均结果。根据要求，尚须附上试样的照片。10.2试验报告应当包括有关试验实施方面的资料，它们按照试验目的以及所规定的方法而有所不同，但是通常所要求的具体内容包含下列方面：a）基材规范；
试样类型及尺寸或零件状态说明；c)
试样的准备，包括所采用的任何清洁处理以及对边缘或其他特殊部位上所进行的保护处理；d)
覆盖层的类型，同时注明它的表面精饰情况：e)
受试验的每一种镀覆试样或产品数量；试验后，清洁处理试样时所采用的方法。必要时还要注明由于清洁处理所造成的试样质量的f
损失；
试验箱曝露区的温度计读数；
试验周期（见6.5和第7章）；
曝露时，试样放置的倾斜角度；4
GB/T9789-2008/IS06988：1985
放在试验箱内，用以核对试验条件的任何参比试片的特性，以及这些参比试片的腐蚀试验结果；试验是连续的还是不连续的（见6.5)；所用二氧化硫的浓度；
全部检查结果。
GB/T9789-2008
中华人民共和国
国家标准
金属和其他无机覆盖层
通常凝露
条件下的二氧化硫腐蚀试验
GB/T9789-2008/ISO6988:1985
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2008年9月第一版
印张0.75
字数11千字
2008年9月第一次印刷
书号：155066·1-33091
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
1861:886905180026826/
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
