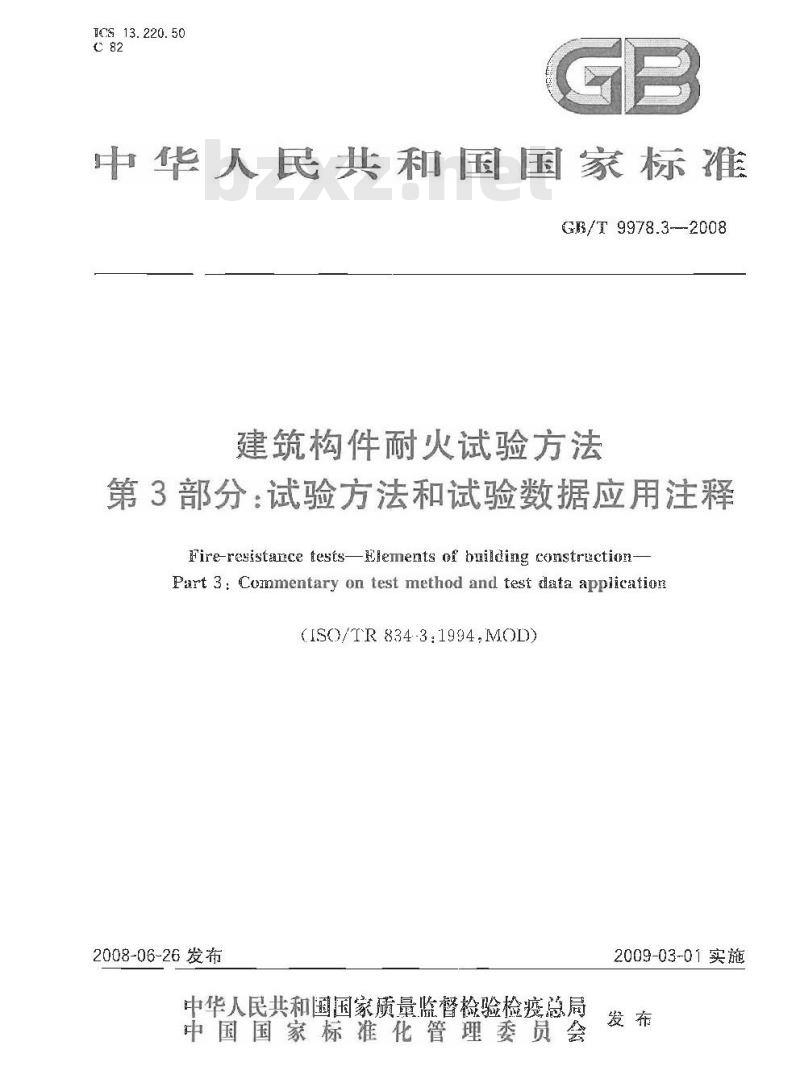

【国家标准(GB)】 建筑构件耐火试验方法 第3部分：试验方法和试验数据应用注释

TCS13.220.50
中华人民共和国国家标准
GB/T 9978.3--2008
建筑构件耐火试验方法
第3部分：试验方法和试验数据应用注释Fire-resistance tests-Elements of bilding constrection-Part 3: Commentary on test method and test data applicatior(ISO/TR 834-3:1994.MOD)
2008-06-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施

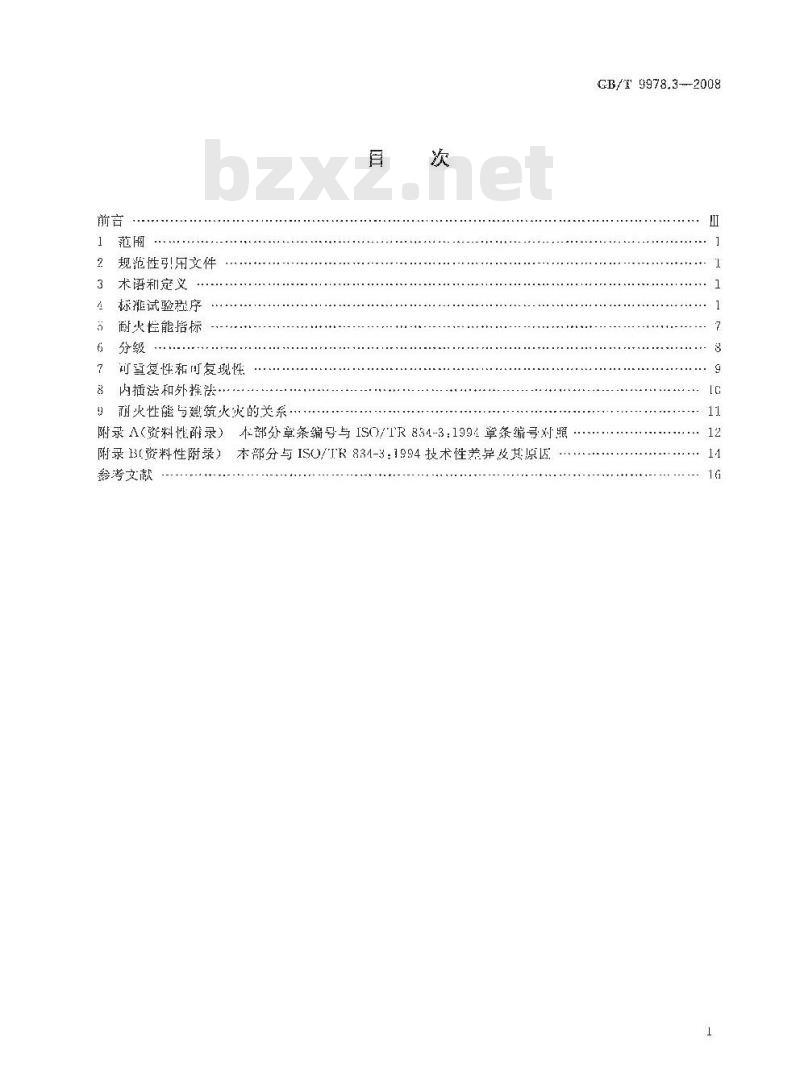

1范围
规范性引用文件
术语和定义
标雅试验程序
耐火性能措标
可罩复性和可复现性
内插法和外挫法
耐火性能与建筑火灾的关系
附录A（资料性附录）本部分章条编号与1S0/TR834-3：1992章条编号对照.
附录13(资料性附录）本部分与IS0/R834-3：1994技术性差异及其原区鑫考文献

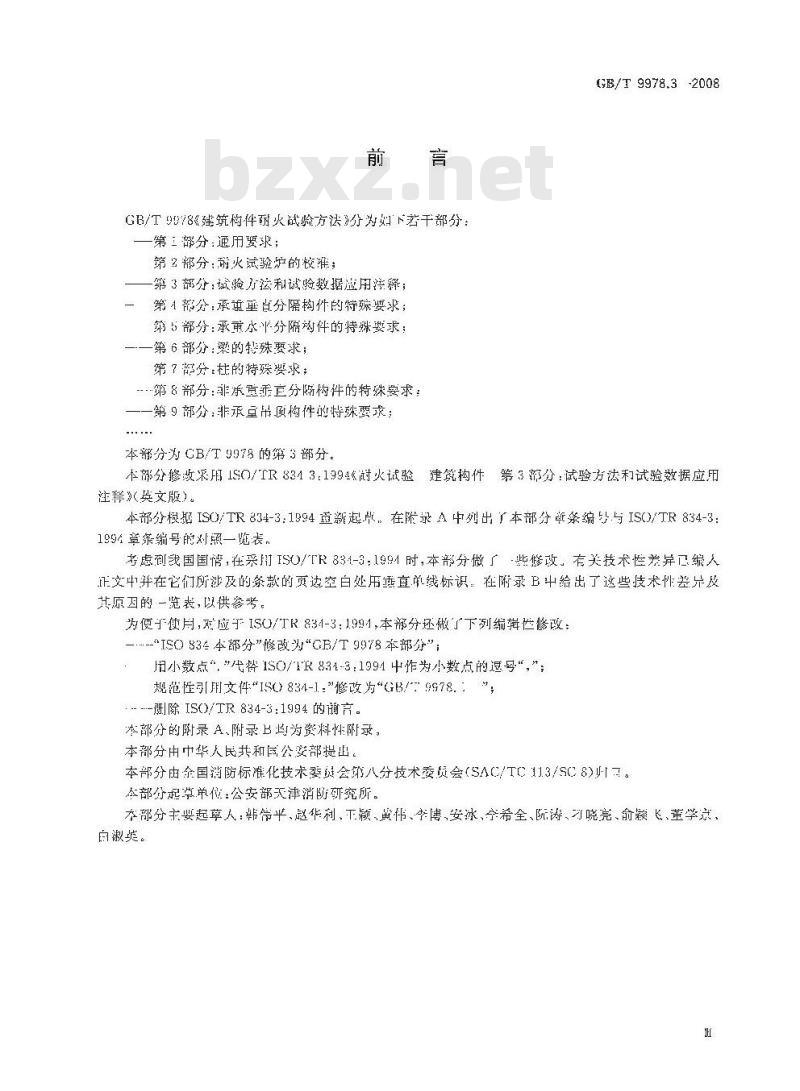

GB/T 9978.3--2008
GB/T9078《建筑构件荫火武验方法分为如下若干部分：第三部分：通用斐求；
第2部分：前火试验炉的校准；
第3部分：试验方法和试验数据逝用浮释；一第部分：承重垂分隔构件的特殊要求；第5部分：承重水平分隔均件的特殊婴求；一一第6部分：梁的特殊要求；
第7部分:柱的特殊要求；
“·第8部分：非承章垂分阶构件的特殊要求；一一第9部分：非承堂吊顾构件的特殊要求：本部分为CB/T9978的第3部分。
B/T 9978.3-2008
本部分修改采用1S0/TR8343.1994《过火试验，建筑构件第3部分：试验方法利试验数据应用注释》（英文版）。
本部分根据IS0/TR834-3:1994直新起毕，在际录A中列出丫本部分章条编5与IS0/TR834-3：1994章条编号的对照一览表
考虑例我国国情，在采用IS0/TR831-3:199时,本部分做了-些修改。有关技术性差异已编人正文中并在它们所涉及的条款的页边空白处用适宣单线标识：在录中给出了这些技术性差异及其原因的一览表，以供参考。
为便于使月，对应于IS0/TR834-3：1994,本部分还做了下列编辑性修改：-…--\ISO834本部分\修改为“GB/T9978本部分”；用小数点“，*代替1S0/TR834-3：1994中作为小数点的逗号“，\；规范性引用文件“IS834-1：\修改为“GB/9978.：”，.-----班除 IS0/TR 834-3:1994的前言本部分的附录A.附录B均为资料性附录，本部分由中华人民共和巨公安部提出。本部分由余国消防标准化技术委员会第八分技术委员会（SAC/TC113/SC8)叫可。本部分起草单位：公安部天津消防研究所。本部分主要起草人：韩带平、邀华利、颖、伟、李博、安冰、宇希全、阮涛、习晓亮、俞巍飞、董学京、白淑英。

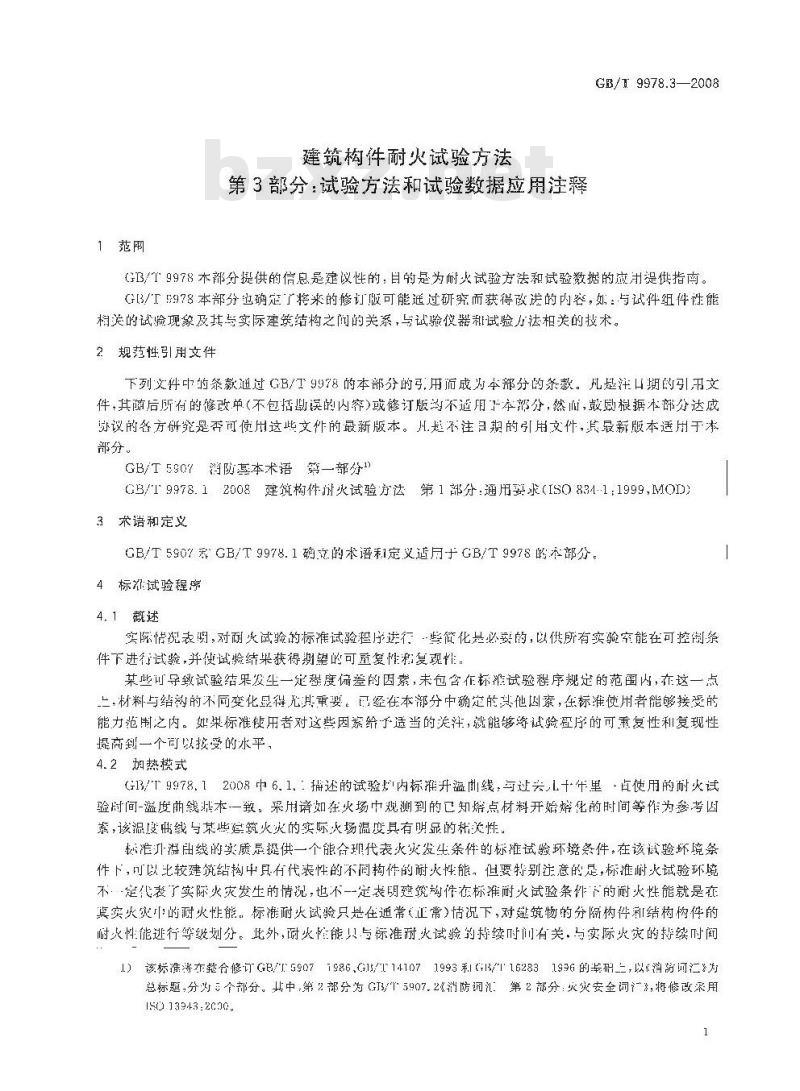

1范罔
建筑构件耐火试验方法
第3部分：试验方法和试验数据应用注整GB/1 9978.3—2008
GB/T 9978本部分提供的信息是建议性的：目的是为耐火试验方法和试验数据的应用提供指。G[3/T978本部分也确定广将来的修订版可能逛过研究而获得改送的内容，如：与试件组件性能榈关的试验现象及其与实际建筑结构之闻的关系，与试验仪器试验力法相关的技术。规范性引用文件
下列文件中的条款通过GB/T9978的本部分的弓,用而成为本部分的条款。凡是注口期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版动不适用本帮分，然而，鼓励根锯本部分达成赤议的各方研究是否可使用这些文件的最新版本。是不注日期的引用文件，其最新版本适用于本部分
GB/T5S0Y防基本术语第一部分1
GB/T9978.1：2008霆筑构件讨火试验行法第1部分：通用要求（IS0834.1：1999,M0D）3术语和定义bZxz.net
GB/T5907我GB/T9978.1确立的术语1定义适月十GB/T9978的本部分。4标准试验程序
4.1概述
实际情说表明，对耐火试验的标准试验程序逆行些简化是必录的，以供所有实验究能在可控谢条件下进行试验，并使试验结架获得期望的可置复性复现性。菜些可导致试验结果发生一定差度偏差的因素，未包含在标雅试验程序规定的范围内，在这一点上，材料与结构的不同变化显得无其重要。可经在本部分中确定的其他因素，在标准使用者能够接受的能力范之内。如果标准用者对这紫因素给了适当的关注，就能够游试验登序的可秉复性利复现性提商到一个司以按受的水平，
4.2加热模式
G13/T 9978.12008 中6.1.：述的试验内标雅升温前线，与过类几十年里直使用的耐火试验时间-溢度曲线非本一致：采用如在火场中观测到的己知熔点材料开始熔化的时间等作为参考国，该温度与某些烷筑火灾的实际火场瀛度其有明显的枇关性，标范功摄由线的实质是提供一个能合现代表求灭发牛条件的标雅试验环境条件，在该谢验坏境祭件下，可以比较建筑结构中身有代裴性的不周构件的耐火性能，但要特别注意的是，标推耐灭试验环魔不·楚表实际火灾发生的情现，世不一-是表明遵筑构作在标维耐火试验条作下的耐火性能就是证真实火淀中的耐火性能，标耐火试验只是在通常（正常)情况下,对建筑物的分隔构件和结构构件的耐灭性能逃行等继划分。外，耐火性能具与标维灭试验的持续耐间有关，与实际火炭的搏续耐间1）该标准将东整合修订G/T59071986,G13/T141071993和G1/162831996的举码，以*消防可为总标题,分为于个部分。其中第2部分为G/5907.2消防调汇：第2部分：求灾安全问，将修改采用150 13943:2630.

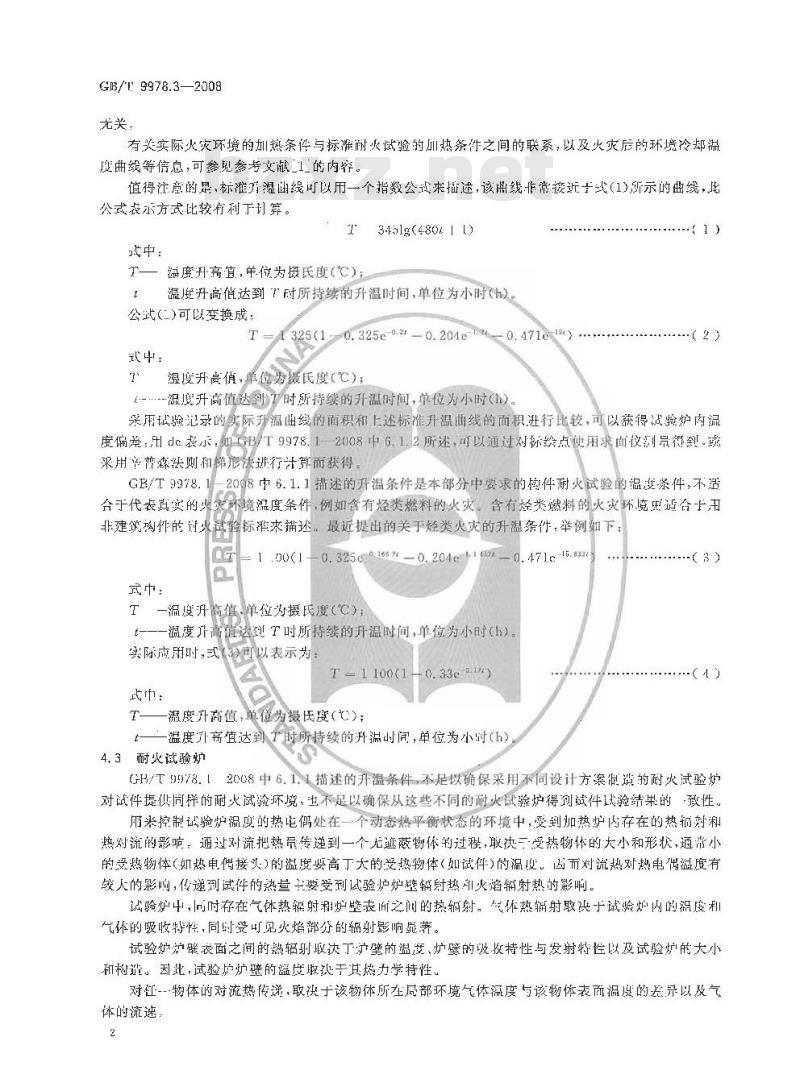

GB/T 9978.3—2008
尤关：
有装实际火灾环境的划灿热条件高标滞耐火试验的圳热紧件之间的联系，以及火灾后的环境羚却湿虚曲线等信息，可参见参考文献1的内睿。值得注意的是,标谁功凝曲线叮以用一个指数公试来插述，该用线非常接近士或(1)所示的曲线，比公式丧示方式比较有利于计筹。345lg(480t 1 1)
武中：
T一度升高直，羊位为摄氏度（℃)温升高值达到7时所持续的升温时间，单位为小时（h）公式()可以变换成：
1325(10.325e-0.2-0.204e
温度升高值，单位为摄氏度（℃）；0.471c
（…-温度升高值达到T时所持续的升温时间，单位为小时（h）。1
采用试验记录的实际升温由线的面积和上述标准升温曲线的面积进行比较，可以获得就验炉内湿度偏举，用dc表示：如BT9978.12008中6.1.2所述，可以通过对标终点使用求面仪别景得到.或来用字普森法则和梯形法逃行计算而获得。GB/T9978.12008中6.1.1描述的升温条件是本部分中要求的构件耐火试验的温变条件，不适合于代表真实的火灵环境涩度条件，例如食有烃类然料的火灾。含有烃类燃料的火灾环魔忠活合上用非建筑作的讨火试
标追来描述。最近提出的关于烃类火灾的升温条件，举例如下：R
武中：
0.32500.167-0.2040120.471c15.33T一温度升高值单位为摄氏度（℃），温度升高
到T时所持续的升温时间，单位为小时（h）。实际应用时，或3可以表示为
T-1100(1-0.33e-17)
温度升高值，单位为摄氏度（）：温度升高值达到工时所持续的升温时间，单位为小时（h）4.3耐火试验炉
GH/T9978.2008中6.1.1描述的升温条件不足以确保采用不同设计方案源造的耐火试验炉对试件提供同伴的耐火试验环境，不足以确保从这些不同的耐火试验炉得到就件试验结果的致性。用来控制试验炉温度的热电码处在一个动态热平衡状态的环境中，受到加热炉内存在的热辆射利热对流的影响，通过对流把热员传递到一个无迹蔽物体的过程，取决三受热物体的大小和形状，常小的受感物体（如热电惕接头的温度高丁大的受势物体（如试件的温变，因而对流热对热电偶瑞度有较人的影响，传递到试件的热主要受到试验炉炉壁镭射热和火焰辐射热的影响。试验炉中，尚时存在气体热辐射和炉壁表而之闻的热辐射。气体热辐射取决于试验炉内的识度和气体的吸收特性，同时受可见火焰部分的辐射影响显荠。试验炉炉壁丧面之间的熟辐射取决丁护壁的温妾、炉壁的设收特性与发射特性以及试验炉的大小和将造。因此，试验炉炉壁的蕴度取决于其热力学特性。对任---物体的对流热传递，取决于该物体所在局部环境气体温度与该物体表而温度的差异以及气体的流速，
GB/T 9978.32008
试验灯内气体产生的辐射熟与其温度相关，试件吸收的射热是试验炉内气体辐射热和试验炉炉壁辐熟热的总和。所者开始时很小，随着炉壁温授的升高而逐渐蹭加，本部分捕述的热电偶很小，适宜测量气体温度。为一方，鼠件温度对辐射热更为敏感：根据上还讨论，在不同测试机构中使用本部分的试验要求时，为了实现试验结果的一致性，其最终的解决方法是使用标滩的测试机构对耐火试验炉进行坦想化设计。这些设计应精渐到试验炉尺寸、构造、材料、建造技术以及使用燃料的类等方面有一种方法可以减少月前在用耐火试验炉之间存在的试验结果不一致的问题，采湿度易随炉内气体温度变化而变化的热情性材料，把耐火试验炉炉壁表面填满，该材料的特往性能应符合G3/\″9978.12008中5.2的规定。这伴，试验炉内气体和试验炉炉壁之间的温差会降低，白燃料供给的不断增加的热量，通过试验炉炉壁短射到达试件表。因而，采用不同设让的耐火试验炉，测试相同试件得到的耐火试验结果的心通用性会得到圳强。在而能的情说下，应童新捡育，优化现有耐试验炉有关燃料喷嘴和可能用燃料的设计方案，以邀免可能导致诚件表面受热不均的气流紊乱利相美压力波动的发作。尽管GB/T9378.1—2008中5.5.1.1对用于测震并控制炉内温度的热电偶设计有所说明，但仍然建议在试验操作中尽川能使用剂丁辐射热和对流熟综合效应史为敏感的热电媽，以迟步藏少试验炉热性能变化带米的影。
为了完善试验结果的一效性，调整现有试验炉改计的最为有效的“工具”之一是使用校准程序(见 4. 12)。
4.4试件养护
2.4.1混凝土材料非标准含水鼻的校正GB/T 9978.1--2008 中 7,1规定,试验时,试件的含水最应与通带的实际使用情说一致。除非在有持续经被和中央供媛系统的建筑物中，否则，处筑构件均暴露在空气巾，不同程度地受到大气环境温度和/或湿气条件的循环影响。构件所使用杖料的性能及其尺小,决定了构件含水量达到平衡条件耐受到环境度影响前波动的程度，把试件的养扩条件与其在通案请况下的使用条件逃行比较，珂以得到试件在养护前后的含水量变化量，无其是树件中具有高吸壶能大的吸壶性维分：如普通水泥，看育和木树等，其合水量变化景北为助显。但是,对于GB/T9978.1:-2008巾7.4描述的内容,在普通无机建第材料制品中，只有含有水分的善通水泥产品的耐火试验结果会受到其含水鼠变化的影响。为了比较试验结果，试件含水最要在标滤环境条件下逃行调节，即把试件置了温度为（23一5)℃、相剂湿度为（50十20）%的大气环境条件下进行养扩，直至泌到平衡含水量。如某巴知减件在某一会水量下按隔热性判定的耐火被眼，则可根据公式（5)计算该试件在其他含水量下的耐火极限：
1+(×—)—=
式中?
试年的单位体积含水量；
Tt一一试件在含水量为更时的耐火极限,单位为小时(h)；T一一试件在烘籍十燥条件下燥后的耐火极限,单位为小时(h);...(5
随试件谬避性能而变化的固素。对于砖、密实混凝和喷射混凝士试件，6取5.;对于轻版混凝七试件，6取8.0;对于加气凝试件,6取10.0。根据试件在菜一含水量下按隔热忆判定的耐火极限值来计算该试件在其他含水是下的耐火极厦，也可以还过使参考文献_2]和[3.中描述的方法来求得。如果采用人「燥技术使试件这到标准环境条件下的平衡含水量则避行试件节「作的试验室有贵避免采用可能阴显影响试件绝分性能的试验程序。S
GB/T 9978.3—2008
4. 4. 2根据相对湿度来测定固化混凝土的湿度条件参考文献4插迹了采用带有感元件的仪器测定瘦化混凝上样品相对湿度的推荐方法，奖似于采周带有电感元件仪器的测量方法，可用来测定其他材料制备的耐火试验样品的对湿度，对}术结树榜件;在适当的情况下可以使用湛于电阻原望的湿度表来测定耐火试验样品的相对涩度，以硫定木黏是否达萄了恰当的湿度含量。这种基下心阻方法的湿度表在参考文赋.5[和6有所描述。
4.5燃料输入量和严热量
口前，燃料输入量并不是构件耐火诚验过租巾必须测垦的数据。当然，这个数帮经常由试验室进行测量，尚时鼓励CB/T9978本部分的用者获得此信息，这将鸡其进一步逃行研究开发工作有所帮勒，当记录燃料的输入连率时，「列有关试验过群的指南，或许有记录工作的并展，每间隔l) min(如果帮要，可以缩短间隔时间)记录次输人试验炉喷嘴的燃料总景（暴积景)，同时，确定在整个试验这程中需要的燃将息输人量：使用可难续记录的流量计，比更能阶强读取时流显或总流量的流量计更为方使，选择使解的流量测量和谱录系统，应能矿保流量速率读数的雅确虑症士5不的范随内。应报件燃料的塑、每一殷时间的燃料燃烧总然量值瀚人燃料的繁请流最值（换算到溢度为15℃压力为100Pa标痛条件下的数低）二经完成的燃料翁人量的测量结柴表明，贪有可燃组分的试件组件在进行耐火战验对，试验后斯：试中的可燃求将对试验炉内坏晓存在有热贵默。在我国的建筑法现中，建筑构件的可燃红奇是否对火灰产生熟贞献可不予以孝虑，恒鹿根拆霆筑物的葵别、耐灭级等要求，素控制所使用构性的整体燃烧性能（股为不燃烧偿戴难燃烧本）。还成注意的是，对水冷却煲护的钢结构或大型隔断进行丽火试验时，测量然料输入量的方法可能会明最不尚，
4. 6压力测童技术
安装式压力传感器的管组时，传感管和参比管通常应配对使用：它们的通道是共同从与测量相关的水平位置一直通向测量裂。至于参比，可能在某些堪方并不实际存在，似应视作是隐含存在的（在这种情况下，同一房间中满个特定平商之间的空气层可代表参比管）。在同一水平面上的参比管和传感管，能处丁不司的温度，参比管和传感管从个水平面弯前到另个水平面时,很可能（在每一之面上)处于柑同的温度。参比管和传感管的顺部可能很热：而在底部可能很凉，仙在同个水平面的温度应该相问（参见参考融
在试验炉内安装传感管时，应该逛意避免传感管受到试验炉内气体流动和素乱优数引起的动方学影响（参参考文献[)。
4.子停正加热层的延续试验程序GB/T9978.1对试验r停L加热后的延续试验程序没有提出耍求.也没有在参考文献中泌及到。在实标操作中，可在耐火试验后继续对承亚胸试件维等战验荷载毁计等荷裁至-一定对面（道常匙24h），以便于衍到试件代表的建筑构件在火灾后的刻余强度或闪性数据，但下该数据很难与某一火灾条件（鼓装一火灾所的条件)近行对施，所以该坝试验创含在本部分规楚的婴求范围内对分隔离件试件，可通过在耐火减验后立即进行某种形或的冰击试验,对其而火性能进行附前评舌。冲比试滁是为模拟考察火灾中燃烧物碎块战消防火火水龙的冲作用对防火分隔构件性能的影阿，因为某些场所的防火分隔件在火炎中受到冲市作用时或在冲击作用后的一段时闻内仍需要维持有效的防火分隔功能。这种冲赤试验可以在一个究整的耐火试验全部结束后（即达到了预先设定的耐火试验时间辨行，也可以在耐求试验进行到，定阶没（倒如然到「预先设密的谢火试验时司的一半）时进行；这秤试验是考察分随构件憩定性的一邓测量方法不是消防员变用消防水龙模拟灭火豹方法。慎得意的是，「添两种筑加试验在多数情说下都可能影响继续进行超过裤火版限时闻以后的耐GB/9978.3—2008
灭试验。随着外推计算方法和其他计算方法对试验数据需求的不断增加，耐火试验机构应尽可能地延长耐火试验时间，直至试件安金地达到限定的副火极限判定标准。4.8试件尺寸
GB/T9978.1规定了应对全尺寸试件进行耐火试验的总要求。GB/T9978.1中也认识到这种悼说并不总是可以实现的，因为它受到采用的能火试验设尺寸的限谢：在不可能使用全寸试件逊行前火试验的情况下，提出了克服这…不足的尝试方法，邸规定试件的标准最小尺寸是能代表高为3、横截面尺小为3m×的房间均件所需的尺寸，弱烈建议采用全尺可试件迹行耐火试验的原因，是因为霆筑结构的大多数承重构件和某些分隔构件在火灾下的特性，炸以采用其模型尺寸试件的试验结果来完全代衰。对于人多数非承重建筑构件，为了试验需要，把试件尺寸从全尺小减少到一个较为方便的尺并不会带来仟何严重的问题，特别是对那些结构构造是模型化的构件史是如此。对丁承董结构构伴，减小耐火试验试件尺寸的同时保持其功能措标不变是很重娶的，例如，全尺寸的地假尺寸减小时，边长之间的比例应保持不变。同样，建筑结构单元尺寸与其所支撑构件尺寸的树对比例应保持不变.即具有代表性的缩尺构件承受的不同应力之间应维持平衡，尚时，应建立所讨论缩尺建筑结构的正确的应力衰示方法。4.9试件结构
GB/T9978.1愈定了耐火诚验试件所使用的材料、试件结构新试件构造为法等，应能代表构件的实际健情说，这意味着耐火试验试件应包括节点，膨服针缩缝和有闷阅定方法战装配特点等特征结构，开以能代表实院使用情祝的方式避行构造。值得注意的是，除非有其特殊设计方法：否则存在差种构造比实际应用情识更高标准的耐火试验证件的发展趋势。此外：关注耐火试验说件的构造一致性也很重要，从而以避免因为试件的构造础洲导致影成外的花关结累。
所以，对试件情说利嵌验条件的准硝而细致的据述，是耐火献验数抛最为必要的附件；必要时，应强调试件的这些特征，以合现解释表简上显得不规律的试验结果。4.10试件加载
在耐火试验中，施在试许上的荷载刘试件的耐火性能有重要影呵。同时，对试验数韬的进一-步市用，及其与其他试验或枯似验得到试验数船之间的关系，也是一不重要补充。GB/T9978.1中6.3确定了选择战验荷截约不同依据，第一个方法，能够对试验数铅凝供广泛应用的试验荷载确定方法，是依据构战试件的构红件材料的实际测试性能利国家认可的建筑法规规是的设计方法；实际构件范灿前述确的试验荷载之，导其临界区域的材料产生应力，这些应力是国家认可逊筑法规中的设计方法所规定允许的最大应力，此方法提供的试验荷戴是最严格的，同时也为试验数据的外推及其在计算程序咋的应用提供了-个现实可行的做。第一个方法，是依据构成试件的材料的现论性能和国家认可的建筑规范规定的待定设计方法。这个性能特征俏遥常出材料的生产者提供，或通过查阅有关材料的标谁性能参数的参考文就来获得（通常给H个范周），人多数情说下，此方法确定的试验荷载的值有·点保守，因为材料性能的实际值大多数情况下高于其特征值：并月建筑构件不会举受到设方法所预期的极限应力的作用。为一方而，这个方法与典型的国家规范规定闷荷截设计方法及其相关的关于建筑构件中使用材料性能的设计说明，具有出密切的关系。如果材料的实际性能已经确楚，卫/戴耐火试验试作的结构组件的应刃已经布耐火试验过程中得到测量，则从这样的耐火试验中获得的结果的有效性可能加强。第三人方，不同于前述的两种方法，因为此方法确定的荷载与某些特定要求相关，因此也限定了试验结聚的应用，口于试验荐载总是小于实际情识「廖件应承受的荷裁，所以根据现行建筑法规规是必须戒受的标滤设计载荷来选择霆筑构件，比按照上还第一和第二种方法加试补刻试得到的性能来选释烈筑构件，有更大的安全系数和更高的耐火性能。此外，如果根据霆筑构件中结树药料的实除韧5
GB/T 9978.3—2008
性能以及这整构件按规定值施加荷载时所承受的应力齐获得有关试验数据，则试验结果的有效性也会迎一站得到增强，
除了研究让验过程中碳穿试验得载的各个袋趣之外，虚注意与这些依规有关的，在建筑结揭设计服采而的国蒙认叮的建法规，这些法舰可能会提供一系刻不同的构件段计力法：这些设计方法道常因考虑建笑的不同使用环境而不完全一样，尤其是当考虑对风、笃、地處等荷载因索的适应性时，建筑结构的设计有窄显著不同。
因此，害要重点证意的是，在耐火试验过犀中无论选取哪种方法米确定施加荷载，都宜考恶与试件所代装构件在实际中木变热时裁的相关忆：男外，确是试验荷载的依据以及其他影响验落果数据有效性和叫适片性的相关信息，如材料将性和应,力水Y等信息，应在试验报告中明确给出。荷载的案中加载点，能够在极人程度上为建筑染利柱提供与实情况上分接近的应力条件：对于楼板和墙，应更加注意均布荷载的模拟载效果，应采用最多的荷载加载点，而凡加裁系统应能适应试验过程中试件的全部预期挠度，并保试件维持规定的荷裁分布。4、11边界条件和约束
4.11.1概
CB/T9978.1一20036.4对不同求五系统试件的点应用、试件对热膨胀或热转动的抵抗作用给出了一些供选择的方法，反映了在GB/19975.1中描述的试验方法的内在本质，即以最能代表在实际中最严应用情况的方法对试件进行起火试验。为了把应用于试件的约束条件与构件在实际建筑结均中的约束条件进行关联，以下观点造用a
当试件的周围环境条件和支撑结构能够在弥准时间温度曲线表示的整个高温范固内，为构件提供因热膨胀和/或热转动而产生应后的足够抵抗打时，叫以认为实际建筑中的楼极和屋顾组作、墙体结树、检刮独立的梁能够抵抗热膨服箱/诚热转动应力。b）距然，确定如何实现“构件医热膨服和/或热转动而产应力的足够抵抗力”的方法：需要二程实践来判断。但是，这些必要的抵抗方可以由构件的一些结构特性来提共，妇楼被利屋顽组件的支撑结构产生的侧向性作用、乐一结构组件内连接的支撑结构产生的侧尚刚惯作用以及被支撑结构的罩力等。与此同时，结竭连接节点戚足以充分地把熟膨胀和/或热转数产生的应丸传递给下述支撑结构或其拍产生抵抗力的结构，某结构的联接版或相令结构的刚性：也应在评估该结构抵抗热膨致虚方的能力讨予以考虑，据这一原现，建筑梁的两个以「的述续支撑结构会对梁的预期热转动应力产生抵抗力。耐火试验结果表明，试件约束条件的变化可以显落影响建筑构件或组伤的耐火射间。在大密c
数情况下，在耐火试验中应用约束，对试件耐火性能的测试结果有益。但有时，过分的轴问约束会脏速试件耐火稳定性的失效或引趣诸如在混凝十结构中可能发生的加逸爆裂现象；有时，例如一所受火的非静定钢筋漏凝上楼板，瞬闻约点可能导致未增弱区或或增弱较薄弱的区域形成严亘被裂变形，从而导致结构的剪切破坏。随着受约结构的耐火试验经验的增肌，而以预测上面提及的某些不规律的特性，而且还有川能在通常方式下将受约策试件的试验条件与实际姓筑结均条件进行关联。然而、还有很多工作需要綫续究成：而且在不可能将件试验时所需要的边辨条件与构待在实际筑结构中可能承受的边界条件进行关联的悄说下，耐火试验可以在很少或名没有对试件热膨胀或热转动应力进行约束哟条件下完成，4.11.2抗弯构件(,楼板、顶、
抗弯构作试件可以静置于滚动支座上或安裴在约束结构界限内进行配火嵌验。在店-种情况中，对于试件的输问或旋转熬膨张可以来开多郊约束法。在复祭得腰低设备巾，件安裴在约束结格的部分结构内进行试验，该部分结拘能够响应试件结构药件的轴向推力而不发明最的变形。这种辑向力有时可以摘过校雅药策结构进行调节；个时可以通过在结构构件末端与药束结构之闻预留影服信缩缝的力法，在庭程度二控制这种轴推为。这种结构安排，对试件也提其了熟转动约束，在史为h
CB/T 9978.3--2008
复杂的约束结布中，通常使用相对构件卵向布置的液压装置來实现药束及其测量。在存在热膨豚约束的情况下，试件在耐火试验中受热会引起轴向压缩力。大多数情况下，这种轴向压缩力出现在构件横戳面的某一伐置上，使得与该轴向压缩力相关的弯曲力矩趋向下抵消山试件加载产生的弯曲力矩，除非试件爆裂的齿能性或不稳定性失效超过了这个有利效应，否则，将会导致试件承较能力和火性能的提高。
在多数情况下，如果一个抗弯购件试在不受约束的条件下进行谨火试验，则采用此前火试验结来来选用在火灾状态下可能受到热药的对应抗套构件是安全的。4. 11.3轴间构件(柱、承重墙)
在实验案进行的柱和难重瑙的耐火试验，表的是邀些药件在实际火爽中经受应力情说豹理想化状态。例划，在而火试验中不可能重现轴向构件在实际求爽中可能出现的示端变矩的变化情说，实际上，药策的效应最缺于防灭分反中火灾的局部情泥，如果随火分区中提供的是充分均匀的加热环魔，则对试件受热膨胀延长的约束力会大大降低。生和承重墙的承载能过及其柑关的试验尚戴值，在很人程度上最决于它的支撑结构状说，对了链约束的绚长型建筑沟件，即便是支撑结构内山于摩擦引起的很小的力，都会愈著增加该构件的承载能力，在削火试验中，作用下试件末端的无意药京也会显著增加试件的承载能力，在某些实验窄中出现过让这样的情说，对丁柱构件，尽筐使用的是球形的未端支撑绪树，但遍常狼难提供真实的同心轴向支撑（或承载）点，推的做法是采用已知小偏心率的支撑结构。基下以原因，对于甄承直增们言，最好是在无热膨胀抵抗方载末端完全受限的肾说下避行耐火试验。
非谦量墙和隔断
从现论十讲，所有的非举重墙和厢增均在不施外部荷藏的情况下进行耐火试验。然面从实际建筑来看，这些构件会受约从其他建筑构件传递荷载的影响，或者在火灾中受到构件自身影胀产生应力的影响，固此，此类构件的耐火试验应低具有足够硬度的封则受限框渠内逆行，此框渠应能够抵抗试件热膨胀产作的作用力而不发生任何变形或只有微小变形，4.11.5试验室测量
考崽到月前缺乏关上热膨默或热转动抵扰效能的信息，因化，在对任何约束形试的试件逛行耐火验时，试验室应尝试确定约京结构的约束力大小和方间。4.12校准
校准包含这样·个工作程序，其日的是确保根据G/T908本部分的要求，在不同火试验炉或同·耐火验炉在不尚时间对相同样品进行耐火试验的练果具有可比榨，如架凌准程序达到了这·底核，则规定试件在不司耐火试验炉或同一火试验炉在不同时间选行耐火试验附，达到与承载能力和隔热性相关性能指标的时间不会出现明慰的差异。听有耐火试验校雅的主要特症，何指控剧和谢量试验炉炉温卡为和试验环境条件的提序和仪器痰月。校试验的口标是确保在试件受火面上建立均匀统-的受热条件并达到规定的受热水平，并确保垂直方向安装诚件的受火间！能获得绒性压力梯度，水平方向安装试作的受火面上能获得均统一的静压力。
试件的承载能力受到以下因素的影响：试件支撑结构，约束和边界条件，设计载荷的应用·使用已按标准进行校准的设备对裁荷大小，试件变形和偏转进行瞬时测量的操作过程。国前，还没有能够接评估这些因素特性的校准程序，赖以信任的是试验方法凸有关这些因素的说明信息的致性。5耐火性能指标
5.1目的
如GJ3/T9978.1所递：确定耐火性能的国的是评价过筑结构构件在标准受热和压为条件下的[GB/T 9978.3—2008
能。CB/T9378本部分描述的试验方法是通过建立性能指标，来提供确定构件谢高温能力的-个量化方法，这些耐火性能指标是为了保试验构件在试验条件下，持续发摔其作为个承董支撑结构或作另·个分隔均件的设计如能，或者非有者的功能。这些性能指标要求确定了构产的载能对和抗火灾蔓延性能，火炭可以有两种方式从一个分癌区域蔓延到另一个分隔区域，一种是山于分隔均件完整性的破环而造坡火灾蔓延，另一和是用于分隔构作因过分受热导致其背火简温度高一个接受的温展值而追成火爽蔓延、
GB/T9978本部分规定的时间-温度出线，只是代表了在火炙发展阶段可能出现的多种温升情况中的一种.该方法不能量化构件在真实火灾中某精确时间阶段内的性能（见4.2)。5.2载能力
承裁能力指标悬为了确定承重构件在附火试验中不出现塌的情况下支撑试验载荷的能力。由于对承截能方的测是期塑在不必将试件持续试验至现塌的情况下逛行，所以对楼板、梁和柱试件规定了极限变形速率和极限变彤(撬度轴尚变彪)量。然而：对墙试件还不川能作出这指振限，因为试验表明：增试件在塔以前记录的变形俏会因墟体类型的不同而有很人的差异。5.3完整性
完整性指标适丁分隔构件，该指标为试件抵抗火箱或热气从迎火面尚背火面传播的能力提供一种皮量标准，并很据试件的在何裂缝或开口处效景的棉樊被点燃之前的实测时司来确定。毕被点燃的难易程度,取决下开口的尺开口处试验焕内的压方温度以及鼠含最，构件背火面的火焰能造城不接受的危再，固此，着试件出现导致棉垫被点燃的裂缝或口，则判定为不满足完整性措标要求。5.4隔热性
隔热性指标适于分隔构件，该捐标为试件保持其背火面锰度升高值低丁规定值的能力提供一种度标神。
如果所测试的分隔构件不其备隔热性能或其背火面温度超过了规定值，则其背火而自身产生的射热即足以点燃棉垫，
规定的背火面温度指标是为了确保任仙与背火面接触的目燃材料在该温度以下不会被点燃，隔熟性指标同附他含了对试件背火面最天温升值的规定，当依据（B/1978.中8.1.2的规霆测量试件背火面温度时，可以指件结胸背火出现热传跳通造或灼热点的踏在区墩，有建设指出，GB/T 9978.1规定的试件背火面温升限定值有点保等，因为该值的劲定调显是基于假设在火从试验装置好移开之后，试件背火面温度仍能升高，曾经做过这样一个试验（参刑态考文献9），抱境满棉花戴不屑的盒子放置在按标雅耐火试验说受火的砖骑背火面处，在前火试验持额进行的1,h至121时简范围内，当砖堰背火而温度低于04（温度升高163)时，未发牛本屑或棉花被点燃然的现象，当砖谱青火而温度在204到232℃之川吃·观察到了木厚或棉花接近被点燃的现象；当砖墙背火面温度准232℃到260℃之闻时，观察到了木屑或谛花完全被点燃的现象。5.5其他性能
曼然按照本试验方法避行耐火试验的试件所包含的材料，可能在试验选程巾出现不期望的性能，如释放出俩气等，是这种现象并不受孕试验方法规定性能指标的限定。材料受火解放烟气的性能的其他特定的测试方法来迹行更为恰当的评价。6分级
一般，依据建筑物的高度、大小，使用性能和内部空间分隔等特性来对建筑进行常谢控制管现，要求建筑物的基水分隔构件和撑构件具有规定的耐火极限，该耐火极限的确定依据匙代表建筑分隔构件和支撑构件的试件进行标推耐火试验的结果。GB/T9978的本部分提出建筑构进行耐火试验时测量耐火性能的表征方法，即有关建筑件8
GB/T 9978.3—2008
硅火稳定性、耐火完整性和火隔热性的表征方法。这些能采用时司单位表尔，任这样的时间段内·试件的相关性能应符合规定的指标要求。实际[，建筑法规中可采用多种不同的方法对建筑构件的耐火性能作出规定。其，可以规定建筑件的耐火极限应达某一值，其内是指在该流火极限指明的时间段内，建筑构件应达到其应有的所有耐火性能要求；其二，川以对不同筑构件在建筑中的功能要求，对具耐火稳定性、耐火完整性或耐火隔熟性措标分别规楚后标安求。当采用第二种方法对，虚在程笑建筑法规巾明班友适官直量葵的限楚恢用条件。
建筑构件的火性能要求通常表示为火性能等级（耐火极限）耐火时间。耐火性能等级的划分道常以半个小讨或一个小时为间隔来表示，范用从0.5h至h同时，可针对丝筑件的燃烧性能的不同（燃烧体、难燃烧体，不燃烧体)，来区分耐火性能等级的龙分。7可章复性和可复现性
7.1概述
尽管G13/T9978的本部分已经根据提高可重复[和可复现性的日的，对试验程序提出了..-些改进措施建议，运今为止还没有，个完整全面的试验程序，可用卡得到耐火试验结果可重复性利可复现将统谁评活的数据。由丁不要求对名义上相同的样品逛行单复试验，闻且逊行复试验也不是懒例所以很少有关于重复试验结果变化的统计数据。然而，迹是有一些系统的据资料可查询（参死参考文颜[10_
可重复性和可复现性通常月标推偏差玻偏差系数（标雄偏差总平均值的比值，用门分比装示)来衰示：也可以用临界差值或相对准确度来表当前还没有很好的方法了用可评估表示可复现性的偏差系数，然饰试验经验表明试验室间可复现性的偏差系数是试验室内可金复性的偏差系数的两举三倍。为了送一步改着耐火试验结果的可正现性和可夏复性，应考虑7.2.7.3规定的一些因崇。7.2可重复性
可重爱性是在单个试验案内完成的对相间组件试件进行重复耐火试验，得到耐火时间可变性的,更量方法。测定的耐火时间的可变性问因于一些随机因索或系统因素的影响，可能与下述因素有关：a）试件装配：
）仪器(试验炉和刘载设备）)；）
控制设备；
作人员（控制和观察)：
c）试验环境影响，
随机因素包括：材料变化和材料戎工艺改变：荷藏大小及应用迁式（妇约宋的程度、末固定、菊载偏心率等）；传感器及仪器的变化；操作条影响：试验环境变化（温度、湿度等）。系统因素括上述列举的儿方而凶索，如人操作设备的不同操作人员、试验炉温度或几力的系统变花（高惑低）、传感器及仪器校推的儒移在某些情况下，决定性的因素可能包合随机因素和紧统因素两方面，例如，验炉好压的人小和变化有可能引起构成楼板-吊页组件的悬挂品顶结构作试验结束前就失效。这种现象，乃能在某受控的疗压值上随机山现，也司能系统地出境在某-稍高的炉压值上。7.3可复现性
可复现性是在不间试验室间完成的对租同组件试件进行重复谢火试验，得组耐火时而可变性的度量方法：上前提到的随机因和系统因素，也对试验室时火试验结果的可变性产生影询，可能会增剂耐火试验结呆可变的只体系统因素包接：a）讨火试验炉之间的差别（例如：试伴人寸，燃料类烈，试验炉喷嘴的数量，类型和方间）9
