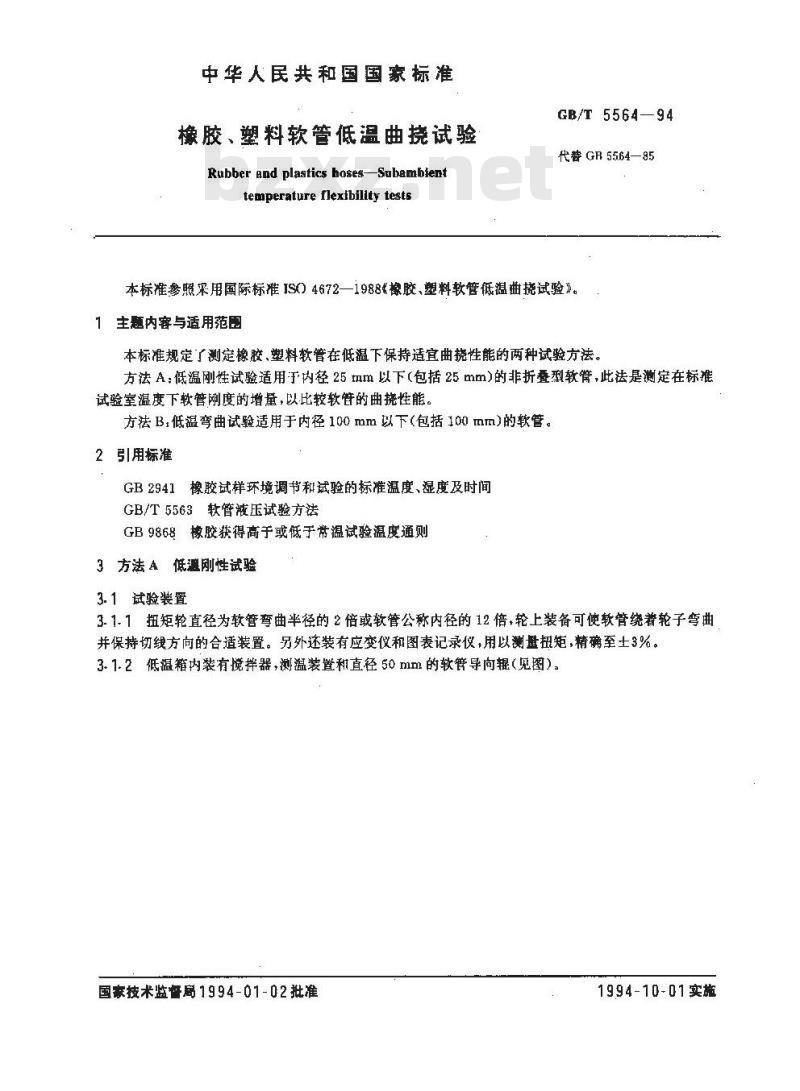

中华人民共和国国家标准
橡胶、塑料软管低温曲挠试验
Rubber and plastics boses-Subembienttemperatureflexibilltytests
GB/T 5564—94
代替GR5564—85
本标准参照采用国际标准ISO4672—1988橡胶、塑料软管低温曲挠试验》。1主题内容与适用范围
本标准规定了测定橡胶、塑料软管在低温下保持适宜曲挠性能的两种试验方法。方法A：低温刚性试验适用于内径25mm以下（包括25mm）的非折叠型软管，此法是测定在标准试验室温度下软管刚度的增量，以比较软管的曲挠性能，方法B：低温弯曲试验适用于内径100mm以下（包括100mm）的软管。2引用标准
GB2941橡胶试样环境调节和试验的标准温度、湿度及时间GB/T5563软管液压试验方法
GB9868橡胶获得高于或低于带温试验温度通则3方法A低避刚性试验
3.1试验装置
3.1.1扭矩轮直径为软管弯曲半径的2倍或软管公称内径的12倍，轮上装备可使软管绕着轮子弯曲并保持切线方向的合适装置。另外还装有应变仪和图表记录仪，用以测盘扭矩，精确至土3%。3.1.2低温箱内装有搅拌器，测温装置和直径50mm的软管导向辑（见图）。国家技术监督局1994-01-02批准1994-10-01实施
数雷直撑网
GB/T 5564—94
拍娠赖
植炖副定特量
款营导向想
—软肾端那固定些

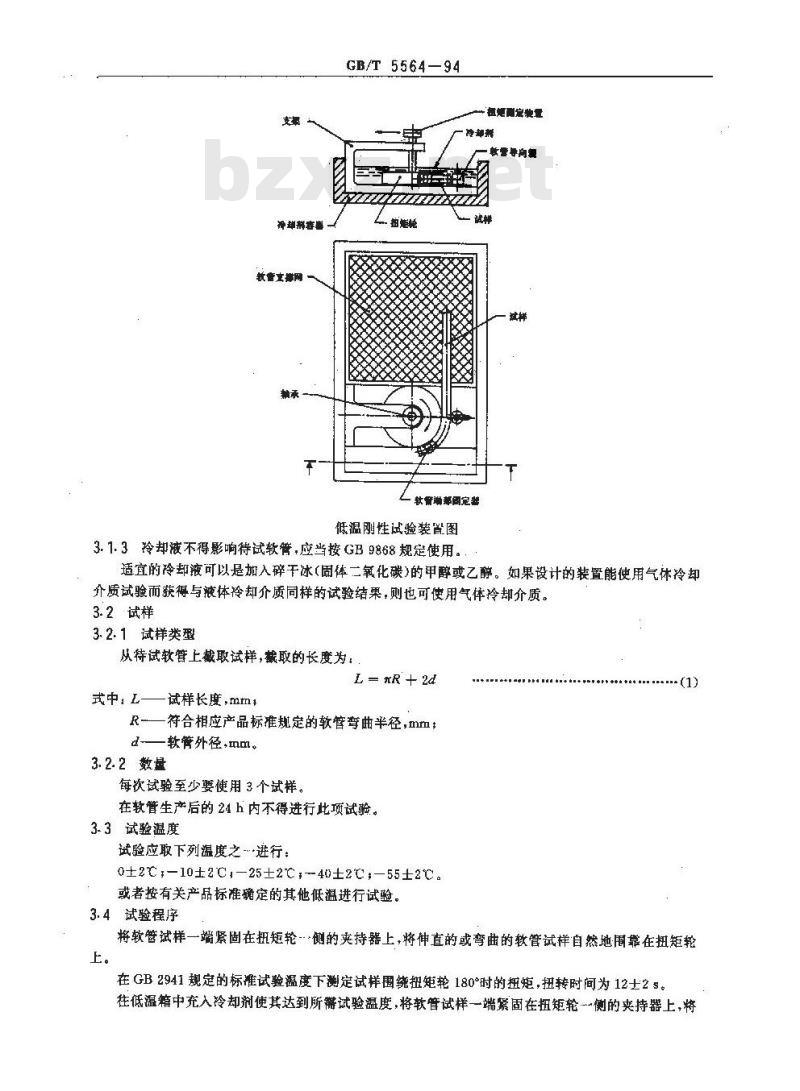

低温刚性试验装置图
3.1.3冷却不得影响待试软管，应当按GB9868规定使用。适宜的冷却液可以是加入碎干冰（固体二氧化碳）的甲醇或乙醇。如果设计的装置能使用气休冷却介质试验而获得与液体冷却介质同样的试验结果，则也可使用气体冷却介质。3.2试样
3.2.1试样类型
从待试较管上截取试样，裁取的长度为：L = rR + 2d
式中，L一试样长度,mm
R—符合相应产品标准规定的软管弯曲半径，md-软管外径.mm。
3. 2. 2数量
每次试验至少要使用3个试样。
在软管生产后的24 h内不得进行此项试验。3.3试验温度
试验应取下列温度之进行：
0±2℃，—10±2℃,—25±2℃，40±2℃，—55±2℃。或者按有关产品标准确定的其他低温进行试验。3.4试验程序
将软管试样一端紧固在扭矩轮侧的夹持器上，将伸直的或弯曲的软管试样自然地围靠在扭矩轮在GB2941规定的标准试验温度下测定试样围绕扭矩轮180°时的扭矩，扭转时间为12士2s。往低温箱中充入冷却剂使其达到所试验温度，将软管试样一端紧固在扭矩轮一侧的夹持器上，将GB/T 556494bzxz.net

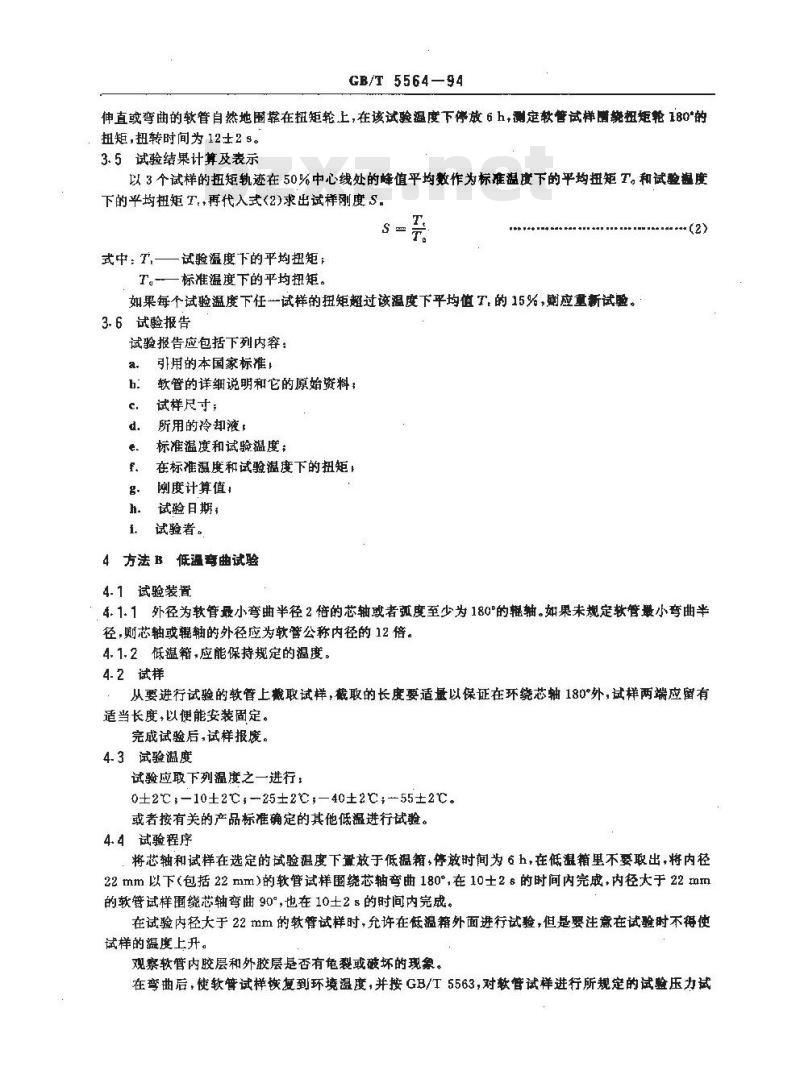

伸直或弯曲的软管自然地围举在扭矩轮上，在该试验温度下停放6h，测定软管试样醋绕扭炬轮180\的扭矩,扭转时间为122 $。
3.5试验结果计算及表示
以3个试样的扭矩轨迹在50%中心线处的峰值平均数作为标难温度下的平均扭矩T。和试验温度下的平均扭矩T,,再代入式(2)求出试样刚度 SS
式中：T,试验温度下的平均扭矩：T。—标准温度下的平均扭矩。
如果每个试验温度下任一试样的扭矩超过该温度下平均值T，的15%，购应重新试验。3.6试验报告
试验报告应包括下列内容：
引用的本国家标准
软管的详细说明和它的原始资料；试样尺寸；
所用的冷却液，
标准温度和试验温度；
在标准温度和试验温度下的扭矩I刚度计算值
试验日期；
试验者。
4方法
低温育曲试验
4.1试验装置
4.1.1外径为软管最小弯曲半径2倍的芯轴或者就度至少为180°的辑轴。如果未规定软管最小弯曲半径，则芯轴或辊轴的外径应为软管公称内径的12倍。4.1.2低温箱，应能保持规定的温度。4.2试样
从要进行试验的软管上截取试样，截取的长度要适量以保证在环绕芯轴180°外，试样两端应留有适当长度，以便能安装固定。
完成试验后，试样报废。
4.3试验温度
试验应取下列温度之一进行：
0±2℃,—10±2℃,25±2℃,—40±2c,55±2℃。或者按有关的产品标准确定的其他低温进行试验。4.4试验程序
将芯轴和试样在选定的试验温度下置故于低温箱,停放时间为 6 h,在低温箱里不要取出,将内径22mm以下（包括22mm）的软管试样围绕芯轴弯曲180°，在10士2s的时间内完成，内径大于22mm的软管试样围绕芯轴弯曲 90°，也在10士2s的时间内完成。在试验内径大于22mm的软管试样时，允许在低温箱外面进行试验，但是要注意在试验时不得使试样的温度上升。
观察软管内胶层和外胶层是否有龟裂或破坏的现象。在弯曲后，使软管试样恢复到环境温度，并按GB/T 5563,对软管试样进行所规定的试验压力试GB/T5564-94

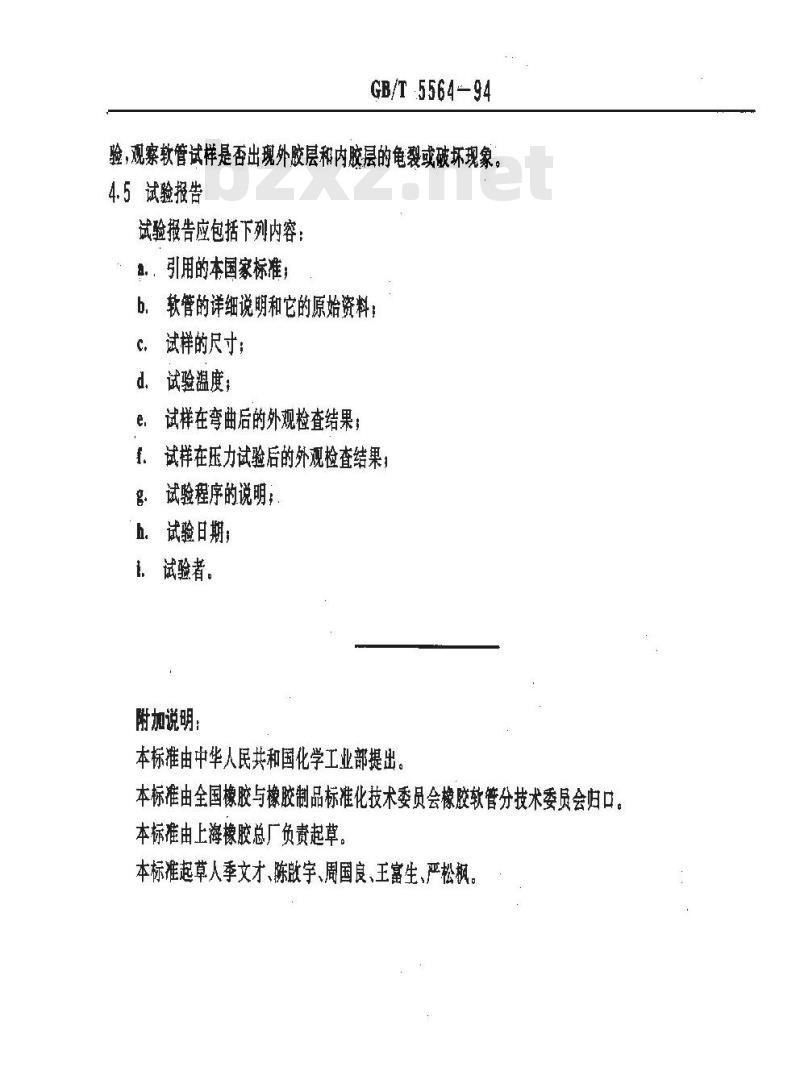

验，观察软管试样是否出现外胶层和内胶层的龟裂或破坏现象。4.5试验报告
试验报告应包括下列内容：
引用的本国家标准；
软管的详细说明和它的原始资料：试样的尺寸；
试验温度；
试样在弯曲后的外观检查结果；试样在压力试验后的外观检查结果，试验程序的说明；
试验日期；
试验者。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由全国橡胶与橡胶制品标准化技术委员会橡胶软管分技术委员会归口。本标准由上海橡胶总厂负责起草。本标准起草人季文才、陈宇、周国良、王富生、严松枫。
