【农业行业标准(NY)】 乳胶粘合纤维垫

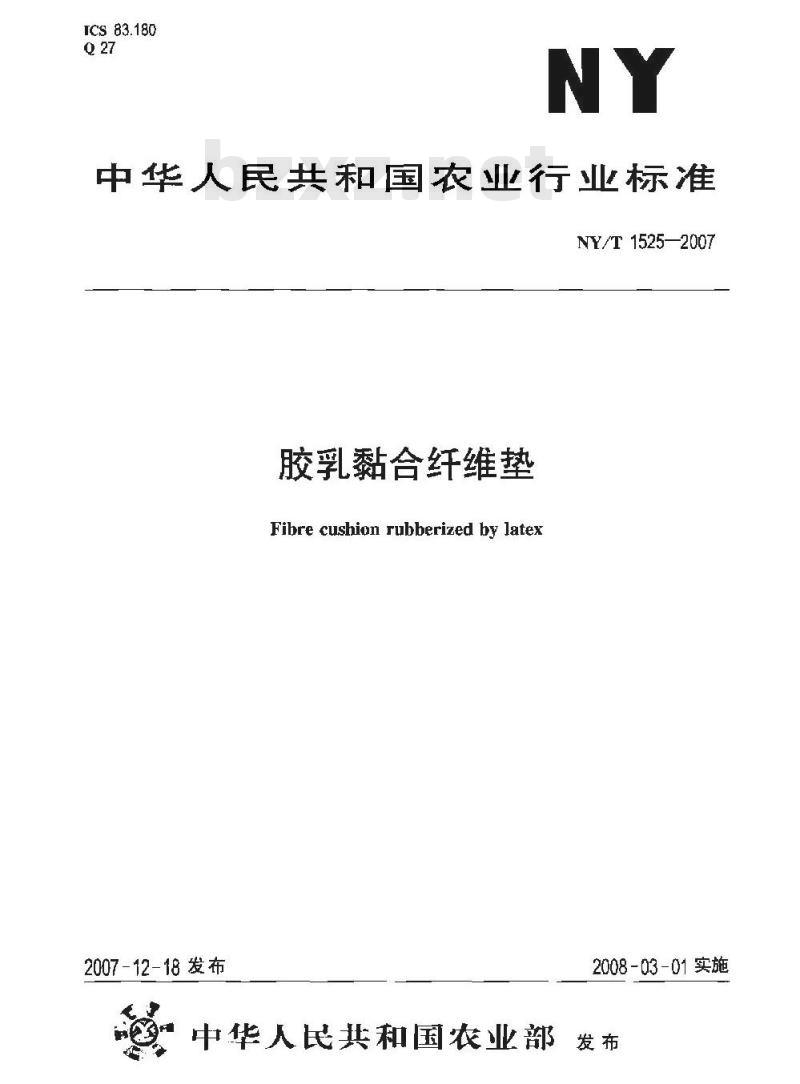

ICs83.180
中华人民共和国农业行业标准
NY/T1525—2007
胶乳黏合纤维垫
Fibre cushion rubberized by latex2007-12-18发布
2008-03-01实施
中华人民共和国农业部发布
本标准的附录 A,附录B,附录C和附录D)为规范性附录。木标准由中华人民共和国农业部农垦局提出，本标推出农业部热带作物及制品标准化技术委员会归口NY/T1525-2007
本标准中中国热带农业科学院农产品加工研究所负责起草，中国热带农业科学院挪·子研究所、江叫德畅集团参加起草。
本标淮干要起草人：张北龙、陈成海、邓维用、张木炎、郭兆忠，黄茂片、刘培铭、陆衡湘。1范围
胶乳黏合纤维垫
NY/T 1525—2007
本标准规定了胶乳黏合纤维垫的要求、试验方法、检验规则及包装、标志、存和运输，本标准适用干加人配合剂的大然胶乳、合成胶乳或两者的混合胶料作黏合剂，对椰棕、创麻、山棕纤维逊行黏合，并经硫化的纤维垫；不一定适用丁用合成树脂作黏合剂对椰棕、创麻，山标纤维进行黏合的纤维垫，
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注H期的引用义件，其随后所有的修改单（不包括期误的内容)或修订版均不适用丁本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件和最新版不。凡是不注H期的引用文件，其最新版本适用了本标准。GB/T2912.1纺织品甲醛的测定第1部分：游离水解的甲醛（水萃取法）GB179271999软体家具弹簧软床垫和沙发抗引燃特性的评定3术语和定文
下列术语和定义适用本标准。
胶乳黏合纤维垫fibres cushinn rubberized by latex山卷曲的椰棕、剑麻、小株纤维经用加人配合剂的然胶乳或合成胶乳或该二种胶乳混合胶料黏合，并经过硫化的多孔弹性材料：3.2
凹入硬度 Indentation hardness用标仪器按规定的试验方法，对标准诚样产止一定叫人度所露要的力。3.3
compression set
压缩永久变形
指试样的初始厚度与在一定时间、一定温度利一·定压缩率压缩后，经过一定恢复时间的试伴最终厚度差异。
4产品分类
胶乳黏台纤维垫分为如下三种类型：一-平板垫，厚度12mm
=座靠垫，厚度13mm,长宽度50l mun800mm二一床垫，厚度213mm，长宽度801mm。5要求
5.1胶乳黏合纤维垫尺寸成符合表1的规定，5.2胶乳黏合纤维垫的外观质应符合表2的规定。5.3胶乳黏合纤维垫的理化性能应符合表3的现定：1
VY/T 1525 -2007
胶乳黏合红维势应通过GB17927-1999中规定的抗香烟引燃试验。表1
胶乳黏合纤维垫尺寸要求
得度尺寸
13~-30
46~-60
51-~100
一级品
1. 表面叫存面
积不大0cm，
长宽度尺寸
501--800
801--1200
1 201--1 500
1 501--180
:> 8tt
表2胶乳黏合纤维垫外观质量要求座靠垫
一级品
1、南可有面
1积不大于 50 rm*，
深度不大于:1 c1:1
的琨陷处，
2． 四周1. 6 m
长度上可有面积
1. 表面可有面
积不大于20rrn，
深度不大丁
深度不大 1-1. 5un
的爆陷1处。
0.5em的塌陷2
2. 四周 1. 6 ㎡
长度「可有面积
不,大于本面积的1
1不大于本面积的
255，深度不大于
25外，深庭不人于
1.0cm的瑚陷
0. 8 cm 的塌陷 2
四周1.G㎡长
度的范围内可有
不大于 5. G Cn 的
脱层处。
手压表面不应
和有明显的凸钉和
硬硬坎感觉，
2处，
四周 l.6㎡长
度的范饲内可有
大于 14. 0 m
的脱层1处。
手斥表面不应
有听显的业钉感
觉但允许有2处
硬块感觉。
1.不应使川各种度IH材料；
2.四周允许有
深度木大于
(. 8 cm 的增陷 2
四周可有不大
上,心 erm的脱层
7处。
手压表面不应
有明显的凸钉和
硬块感觉。
二级品
1. 表面可有面
积不大丁 2? T3
深度不大
0. 8 cm的娜路 2
2.四周可有深
避不大于 1. 0 m
的瑚陷2处。
四周可有不大
于 5. 0 cm 的脱
2处。
手正表函不
单位为些冰
平板挚
一级品
二级品
表而可有面积
表而可有面积
不大于该面面积
不大于该面面机
105%，深度不大于
15%，深度不大
其厚度10%的塌1
于其厚度 G%的
陷1处。
不成有脱层。
手恶表面不应
塌陷斗处。bZxz.net
不应有脱层。
手玉表而不威
有明显的凸钉感」有明显的凸旬和」有明显的凸钉和览,但充许有2处
硬块感觉。
卫2.肉限观察不应检出盗，，虫等虫类及虫卵，不应有虫蛙现象：3.不应火杂泥沙或金属等杂物
4、无烯朽碰变或酶烂现象，无刺鼻异殊，硬缺感缆。
表3胶乳黏合纤维垫的理化性能要求级别
凹人硬度
(kN/u)
3. (3~-5. 9
6. 0-~8. 9
9. 0---11. 0
12. 0-~1, 9
注)密度值仪用于指导生产：
密度0
(kg/m')
70--79
80~-99
b)平板挚的理化性能要求不包括压缔永久变形。2
压循永久变形
甲醛含试
(mg/ kg)
硬块感悦
水分含量
6试验方法
6.1胶乳黏合纤维垫尺寸和密度的测定按附录A的规定进行。
6. 2胶乳黏合纤维垫的外观质量检验通过目测，于感和钢尺或金属卷尺来检验胶乳黏合纤维垫的外观质量。6.3胶乳黏合纤维垫凹入硬度的测定按附录B的规定进行。
6.4胶乳黏合纤维垫压缩永久变形的测定按附录（的规定进行。
6.5胶乳黏合纤维垫甲醛含量的测定按G12912.1的规定进行
6.6胶乳黏合纤维垫水分含量的测定按附录I)的规定进行。
6.7胶乳黏合纤维垫阻燃性试验
按GB17927—1999中规定的抗香烟引燃试验方法进行。7检验规则
7. 1检验分类
产品检验分为型式检验和出厂检验。7.1.1型式检验
NY/T 1525 -2007
7.1.1.1型式检验是对胶乳黏合纤维垫质量迹行个面考核，即按4.1、4.2.4.3和4.4的要求进行检验。
7.1.1.2出现下列情况之--时，应进行型式检验：a）产品试制定型鉴定或停产后复产时：1）产品结构、材料、工艺或设备有较大的变动.可能影响产品质量时；c）正常生产时，定期或积累一定产后,应周期性进行一次检验:周期检验一殷为·年；d）出」检验与上欲型式检验结果差异较大时;）质量监督机构认为需要时；
）合同规定时：
7.1.1.3组批规则
床垫，座靠垫每5000rn，板垫每10000n的同配方，同工艺产品作为个检验批次：或不超过半个月生产的同配方，同1艺产品作为个检验批次，7.1.1.4抽样方法
应在近期内生产的产品批欲中随机抽取2件，1件送检，1件封存备用：也可按有关的协议进行抽样。
试样应从样品的中心割取：试验宜在割取后21h内进行试验。当成品因形状复杂、尺寸天小或其他原因不能进行试验或不能制备试样时，应制备标准试样，试验应在样品硫化后的481以后进行，样加应尽可能避光，在试验前不成对样品施加仟何力或张力。
试样的初始厚度低于38mm时，i将最少数鼠的几块试样重叠成总厚度约38mrm.并以此测量试样的初始厚度：
NY/T1525—2007
7.1.1.5判定规则和复验规则
检验结果中的尺寸、凹入硬度、压缩永久变形、甲酵和水分含量等项指标中只要有1项指标不符合表1或表3的要求，则判定该批产品不合格。检验结果中的外观质最要求如不符合表2中一级品的，可降为二级品，如仍不符合级品的，则判定该批产品不合格刘检验结果有争议的，可进行复检，复检应对封存的备用抽样样品进行检验。如复检仍不台格，则判定该批产品为不合格。
7. 1.2出厂检验
7.1.2.1出」检验应在产品型式检验合格的有效期内.对产品的尺寸、外观及标志和包装过行检验，检验合格发给合格证书，方可出，7.1.2.2抽样方法
出厂检验应进行全数检验。因批量大，进行全数检验有困难时可实行抽样检验。抽样检验方法及合格判定方达按表4进行！
7.1.2.3出厂检验由企业质母检验部门进行。7.1.2.4出厂检验判定规则见表1。表4出厂检验的抽样数量及判定规则本批饮产品数
9[~-150
151--280
281~505
501--1 2cc
1 201-- 200
包装、标志、贮存和运输
8.1包装
样本数
产品应包装：防止污染和损坏。8.2标志
产品标志至少应包括以下内：
a）产品名称；
b）产品型号、规格代号和批号：c）执行标准编号（即本标编号)；d)
作产日期；
出广检验合格证：
(）生产厂名、厂联系电话。
8.3贮存
合格划定数(Ar）
单位为件
不合格划数8.3.1产品应贮存在于燥、通风良好，清洁卫生的仓床内，室内温度不应超过35℃，相对湿度应在80以下。
8. 3. 2产品应放置离地面 20 mm以上的支架上.堆垛不它超过 1. 5 m,以免受压变形8.3.3产品应避免阳光直接照射，并距离热源不少于1m8.3.4产品贮存仑库内应采取防火措施8.4运输
NY/T15252007
A.1长度和宽度的测定
附录A
【规范性附录】
胶乳黏合纤维垫尺寸及密度的测定用钢尺或金属卷尺测量样品的长度和宽度，精确至1n1m.确保测量是沿若样品相对两边的垂百线进行的、
A.2厚度的测定
A.2.1试验样品厚度的测定
从样品l割瑕-块100mmX100mm的试样，将试样放在两块较人的水平板之问在其上表面加2N的负荷（含水平板）：在每一边的心处测量两板之间的距离，精确1mm，取四个读数的平均值作为样品的厚度。
A.2.2整个样品厚度的测定
A.2.2.1仪器
测量厚度的仪器包括-支长250 rnm,直径4 mrl~5 t1m的坚固测量针测量针由个适的材料制成，并经过精修，使之具有光滑的抛光面。测量针的一端垂直地固定在一块抛光板的中心，抛光板厚度为3mtn,尺寸为50n×50r1n，测量针的另-端逐渐细成针炎，以到于插入胶乳黏纤维垫。整支测量针.f都标有刻度，问隔为1rmm.针利板固定处的刻度为\0\，从这一点起，每隔5mm和10mm部有明显的标记，测量仪器也包括一快立径35II11.荷重2N的圆片，圆片中央开孔以利负荷沿着整支测量针上下移动。A.2.2.2操作步骤
测量整个样品厚度时，将测量针插过胶乳黏合纤维垫的底而，使测量垂直胶乳黏合纤维垫的白山表面，测最仪器的底板则同胶乳黏个纤维垫的底面接触。然后将滑动负荷套在测量针的凸出部分上，从测盘针上白接读H胶乳黏合纤维垫和滑动负荷合在起的厚度，精确至1trim。从读数中减去滑动负荷的厚度，即得试样的厚度。在试样上至少随机取4个点进行测量，将其平均数作为整个样品的厚度，A.3密度的测定
A.3.1按附录A.1和A.2所述的方法-测定样品的长度、宽度和厚度。A.3.2将样品称量，精确至0.01g。A.3.3结果的表示
胶乳黏合纤维垫的密度按（A.1)式计算，单位为「克每立方米(kg/tn\）式中：
n试样的质量.单位为克(g);
密度·u.t
t一-试样的长度.单位为毫米（mm)：孔--，试样的宽度，单位为毫米（mm）：试样的厚度，单位为米(mm)。
B.1样品
附录B
(规范性附录)
胶乳黏合纤维垫凹入硬度的测定NY/T1525—2007
B.1.1从样品上割取：-块L00mm×100mm的试样，在取试样时应至少离整块样品边25mmB.1.2试样应在27℃2℃的温度和65关15%的相对湿度下调节24h.然后立即进行试验，试验也应在与上述相同的条件下进行。
B.2试验机
凹人硬度试验机见图B.1。
2指针；
3机架1
4刻漫盘称；
5手轮：
图B1凹入硬度试验机
G—S2罗纹
？道装受：
8—床头5
--平台
10--- 桌。
B.2. 1试验机的主要部件是一个可调节的/F头,压头足一块厚3 mm,长宽为105 mm×105mm的方形不锈钢板，通过球窝节安装在螺纹轴上，从而使压头的表面能自动调节以适合试样的外形，B.2.2压头通过用手轮操纵的螺纹轴可以乘直上下稳动,螺纹则通过具有相同距离和尺寸的套简进行工作，套简安装在机架上：机架放胃在桌子的水平面而不与刻度盘秤的平台接触.刻度盘科的最大负荷7
NY/T1525-2007
量为250N.分刻度为0.5N
B.2.3试验机应能使压头以5N/min的速率在样品上垂直施加负荷,并具备合适的刻度盘台秤以测量产生规定压缩率时所需的负荷，样品应放在刻度盘秤平台的光滑水平表面上，台的表面应比群品人，
B.2.4样品的厚度可由安装在斥头上的指针来测量，乐头应有合适的导向装置并能在乘直刻度尺的前方滑动，刻度尺的刻度为毫米，调节指针，使止头接触刻度盘秤的平台时指针在刻度尺上读数为“0”。B.3操作步骤
B.3.1试样的尺小成为100 Imx100 mm。B.3.2按附录A的方法测量试样的厚度：B.3.3将下头升高至高出样品的厚度，并将样品放在正头下面的刻度盘秤平台上，从刻度盘上读山样品本身的荷重（xV），启动试验机压头下降，将群品压尚刻度盘秤的平台：当刻度翩的读数达到2N一xN时，记下指针在刻度尺上的读数作为样品的厚度(t)。B.3.4逐渐降下正头.使之以5N/min的速率施加负荷，直至样品的厚度压缩至t的60%。这时，布刻度盘上记下的负荷。
B.4结果的计算
胶乳黏合纤维垫的凹人硬度按(E「)式计算,单位为T牛顿每平方米(kN/m2)，式f：
凹人硬度··
F压缩至规定压缩率时,试验机刻度盘上的读数,单位为牛顿(V);1·试样的实际长度.单位为毫米（mn)；w—试样的实际宽度，单位为毫米（mt)。20
C.1原理
附录C
（规范性附录）
胶乳黏合纤维垫压缩永久变形的测定在规定时间、规定温度，使试样保持恒定的变形，记下卸压后试样厚度的变化。C.2试样
C.2.1试样的长宽尺寸应为100mm×100mmNY/T1525--2007
C.2.2试样应在27℃土2℃的温度和63%5%的相对湿度下调节24 h,然后立即进行试验，试验也应在与上述相同的条件下进行。
C.3压缩器
由两块平板组成，平板应具有谢距和夹持功能。两板保持互相平行，两板间的距离可调节到变形所需要的厚度。平板应比试样大，并留有足够空隙让试样在儿缩时有倾斜的余地C.4操作步骤
C.4.1按附录A所述的方法精确测量试样的初始厚度（i,）。C.4.2将试样政在乐缩器的两块平板之问，长缩至初始厚度（1.）的60%，置于70℃士2℃的恒温箱内22h。
C.4.3从恒温箱取出压缩器，将试样在1rmin内从夹板中取出，置于27℃±2℃的温度和65%二5%的相对湿度下恢复3h.并在原测量位置测量试样的厚度，C.5结果的表示
胶乳黏合纤维垫的压缩永久变形按（C.1)式计算，以自分数表示：压缩永久变形=×100
式中：
to-试样的初始厚度，单位为毫米(mm)；试样压缩后经过恢复的厚度，单位为毫米(mm)。至少要用俩块战样进行试验，取其算术平均俏作为试样的压缩永久变形，(C.1)
NY/T1525—2007
D.1原理
附录D
（规范性附录）
胶乳黏合纤维垫水分含量的测定将试样在100℃土2℃和在人气压下干燥至恒重(两次称最问之差小十0.1 g)时.试样干燥前后质量的变化：
D.2试样
战样的长宽尺小应为100mmX1c0mm。D.3空气对流恒温干燥箱
恒温灵敏度士2℃，温度范围40℃~-200℃D.4操作步骤
将试样进行称量，精确至0.01多。把称量后的试样放人温度控制在100℃:上2℃的空气对流恒温T煤箱，十燥60 min后取出放人干燥器内冷却至室温,称重,精确至C.01 g;用将试样放人空气对流恒温干燥箱十燥30min.取出置于干燥器内冷却至空温再称重。重复此操作，直至前后两次称之差小于0.1g.
D.5结果的表示
胶乳黏合纤维的水分含量按(D.1)式计算，以质量户分数表示：水分含量=，×100
式中：
试样下燥前的质量，单位为克（g）；试样干燥后的质量，单位为克(g)。.(D. 1)
NY/T1525-2007
中华人民共和国
农业行业标准
胶乳黏合纤维垫
NY/'I 1525 -2007
中国农业出版社山版
（北京市切阳区资子店街8号楼）（邮政编码：100026
[网址：teap.com.en)
中国农业山版社印刷厂印刷
新华书店北京发行所发行各地新华书店经销x
升本880mm×1230mm1/16
2008年3月第1版
即张1
宁数10 下字
2008年3川北京第1次印刷
书号：161091386
印数：1~-5册
定价：12.00元
版权专有侵权必究
举报电话：（010）65005894
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
