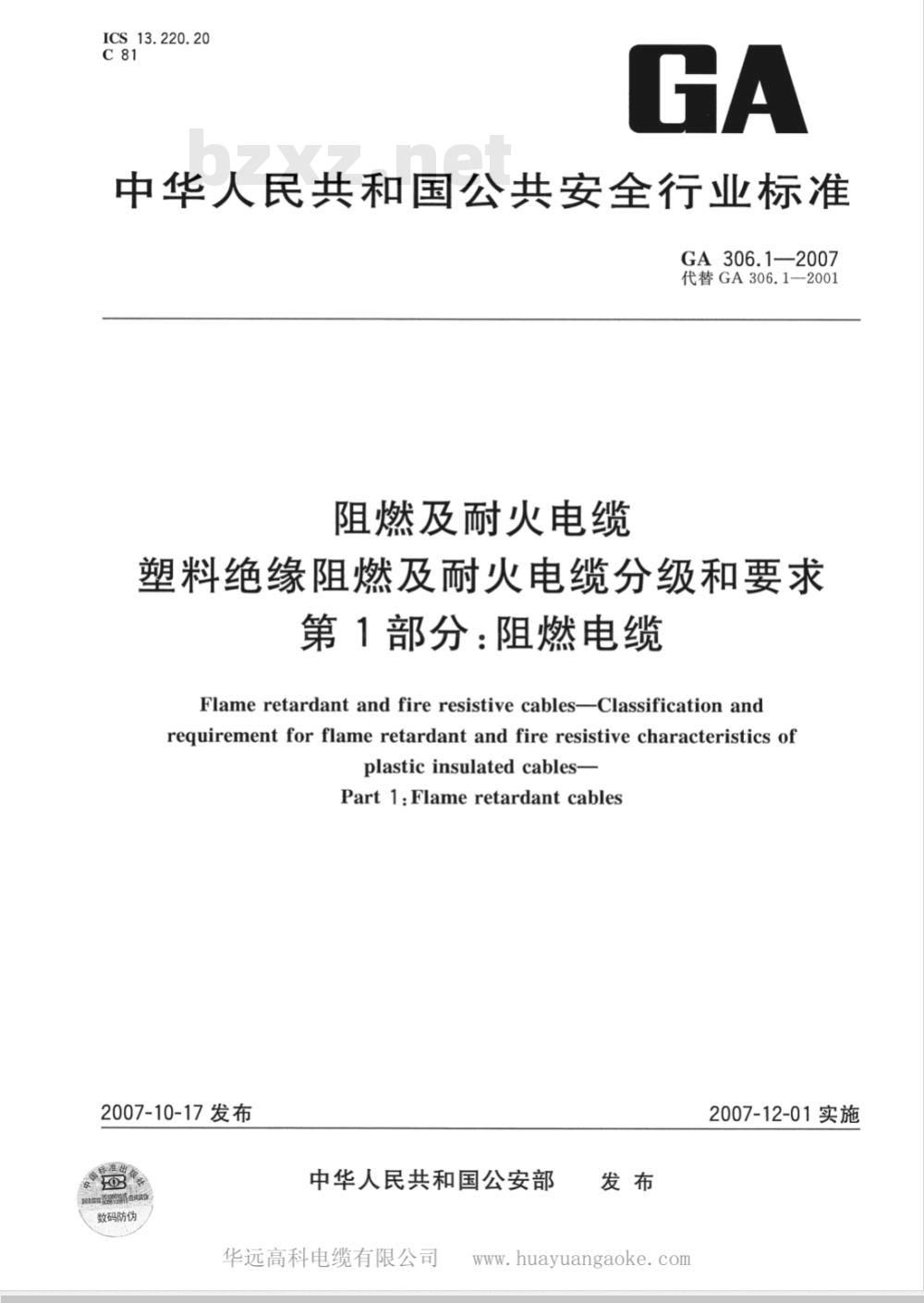

【公共安全行业标准(GA)】 阻燃及耐火电缆:塑料绝缘阻燃及耐火电缆分级和要求 第1部分:阻燃电缆

ICS13.220.20
中华人民共和国公共安全行业标准GA306.1—2007
代替GA306.1—2001
阻燃及耐火电缆
塑料绝缘阻燃及耐火电缆分级和要求第1部分：阻燃电缆
Flame retardant and fireresistive cables-Classification andrequirement for flame retardant and fire resistive characteristics ofplastic insulated cables-
Part 1: Flame retardant cables2007-10-17发布
数码防伪
中华人民共和国公安部
华远高科电缆有限公司
www.huayuangaoke.com
2007-12-01实施

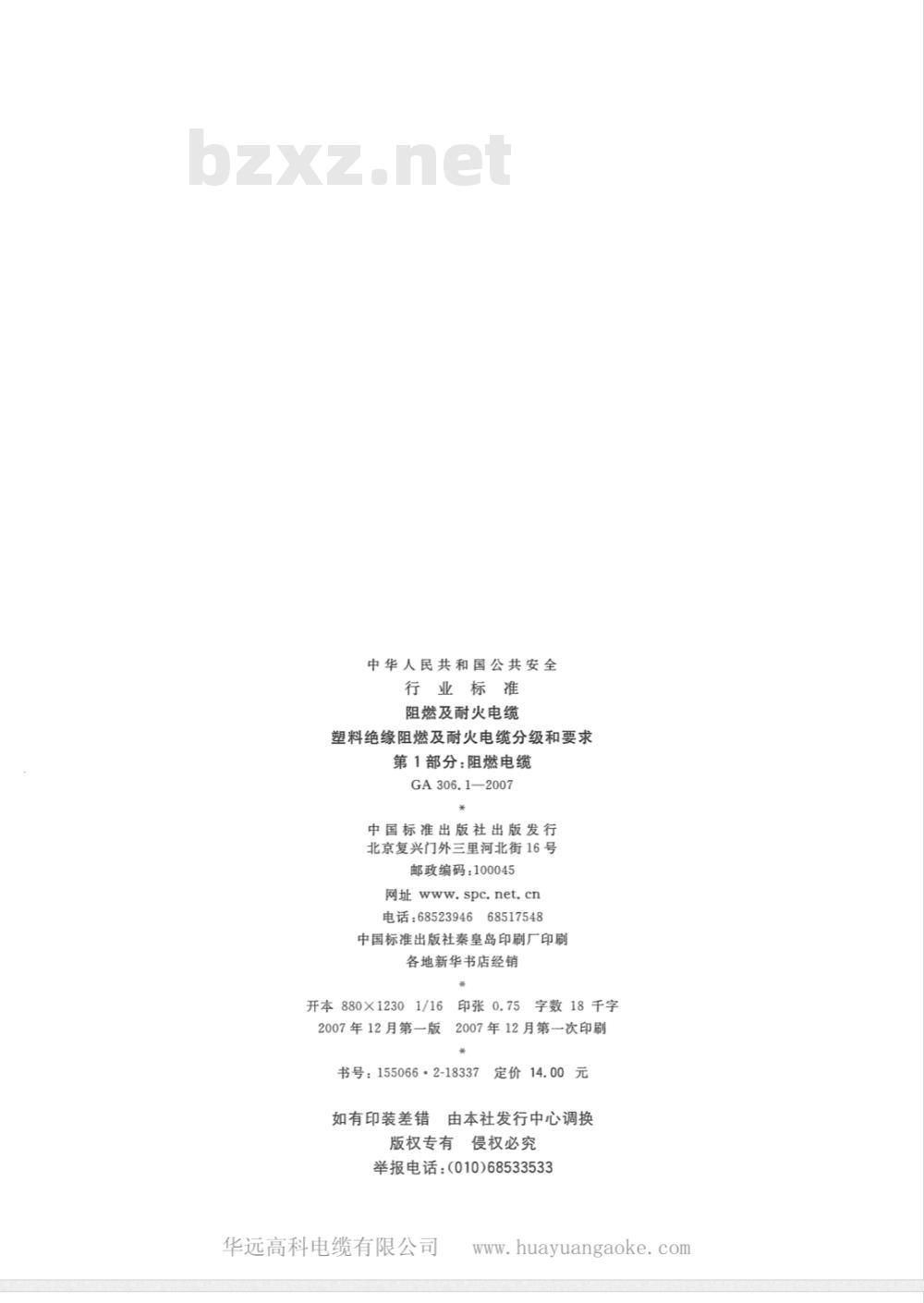

中华人民共和国公共安全
行业标准
阻燃及耐火电缆
塑料绝缘阻燃及耐火电缆分级和要求第1部分：阻燃电缆
GA306.1—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75
字数18千字
2007年12月第一次印刷
2007年12月第一版
书号：155066·2-18337
定价14.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
华远高科电缆有限公司
www.huayuangaoke.com

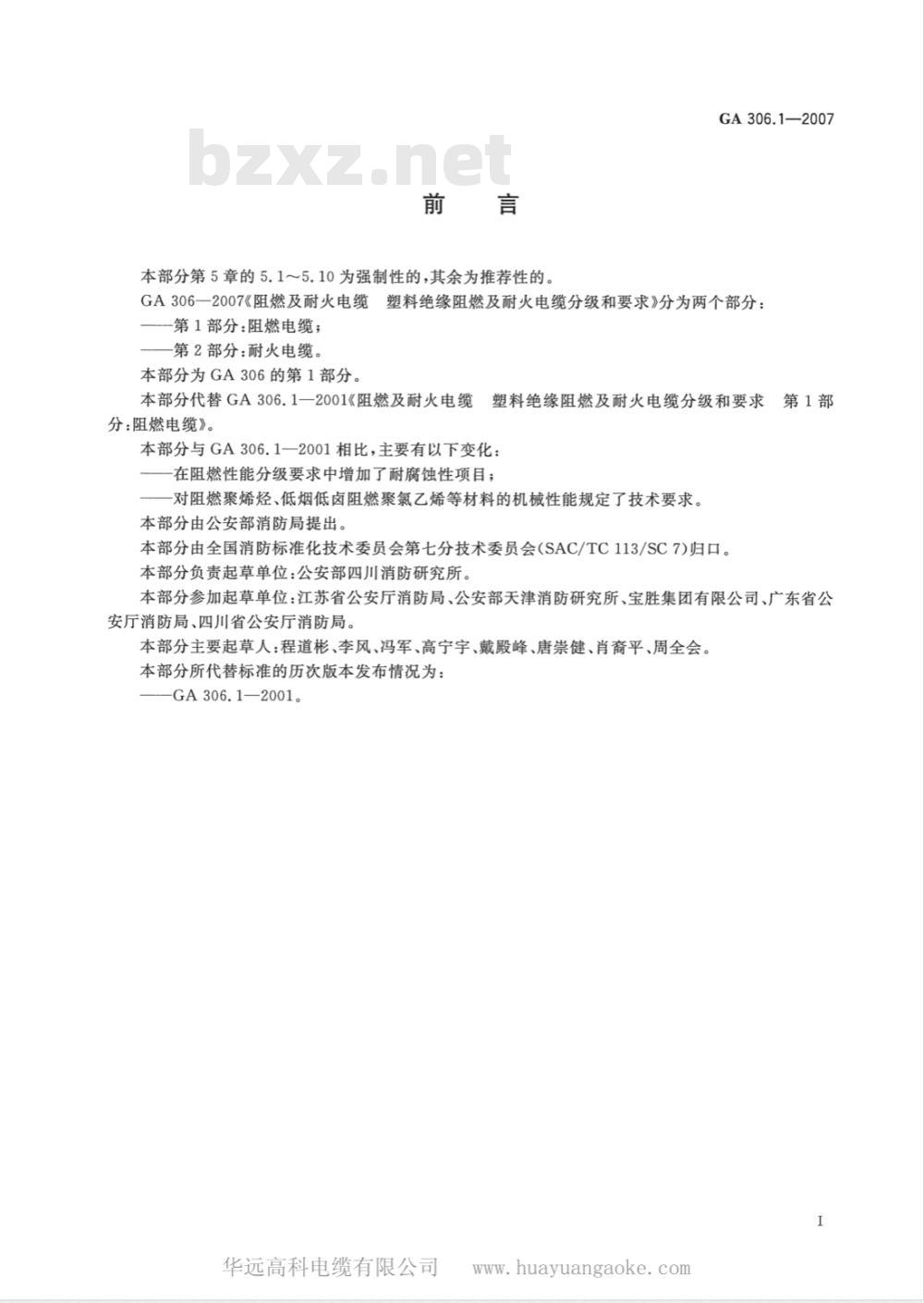

本部分第5章的5.1～5.10为强制性的，其余为推荐性的。GA306.1—2007
GA306一2007《阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求》分为两个部分：-第1部分：阻燃电缆；
—第2部分：耐火电缆。
本部分为GA306的第1部分。
本部分代替GA306.1一2001《阻燃及耐火电缆危塑料绝缘阻燃及耐火电缆分级和要求第1部分：阻燃电缆》。
本部分与GA306.1一2001相比，主要有以下变化：在阻燃性能分级要求中增加了耐腐蚀性项目；-对阻燃聚烯烃、低烟低卤阻燃聚氯乙烯等材料的机械性能规定了技术要求。本部分由公安部消防局提出。
本部分由全国消防标准化技术委员会第七分技术委员会(SAC/TC113/SC7)归口。本部分负责起草单位：公安部四川消防研究所。本部分参加起草单位：江苏省公安厅消防局、公安部天津消防研究所、宝胜集团有限公司、广东省公安厅消防局、四川省公安厅消防局。本部分主要起草人：程道彬、李风、冯军、高宁宇、戴殿峰、唐崇健、肖裔平、周全会。本部分所代替标准的历次版本发布情况为：-GA306.1—2001。
华远高科电缆有限公司
www.huayuangaoke.com

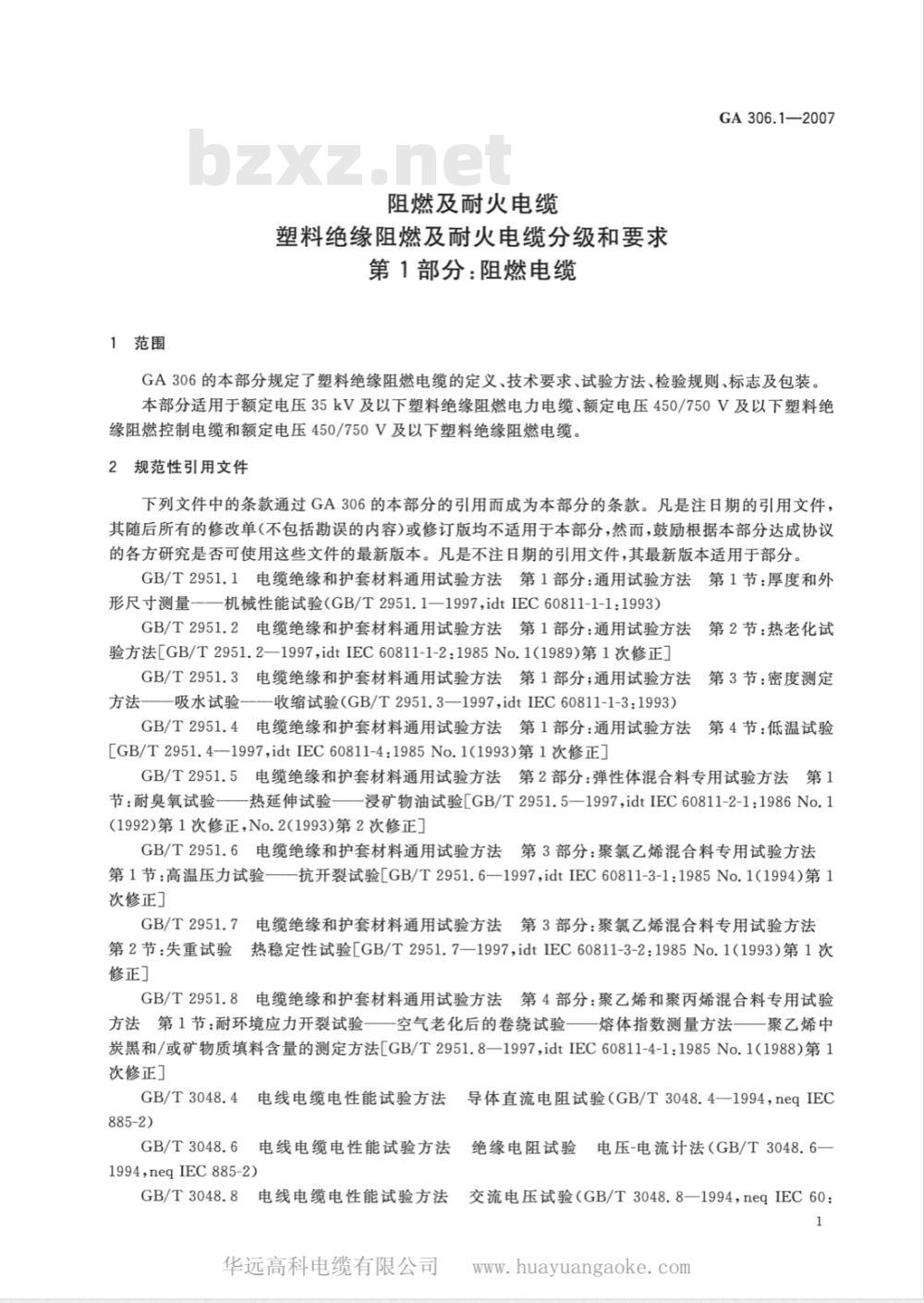

1范围
阻燃及耐火电缆
塑料绝缘阻燃及耐火电缆分级和要求第1部分：阻燃电缆
GA306.1—2007
GA306的本部分规定了塑料绝缘阻燃电缆的定义、技术要求、试验方法、检验规则、标志及包装。本部分适用于额定电压35kV及以下塑料绝缘阻燃电力电缆、额定电压450/750V及以下塑料绝缘阻燃控制电缆和额定电压450/750V及以下塑料绝缘阻燃电缆。2规范性引用文件
下列文件中的条款通过GA306的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于部分。GB/T2951.1电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量—机械性能试验（GB/T2951.1—1997,idtIEC60811-1-1：1993）GB/T2951.2电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第2节：热老化试下载标准就来标准下载网
验方法[GB/T2951.2—1997,idtIEC60811-1-2：1985No.1(1989)第1次修正]GB/T2951.3电缆绝缘和护套材料通用试验方法第1部分；通用试验方法第3节：密度测定方法——吸水试验——收缩试验（GB/T2951.3—1997,idtIEC60811-1-3：1993）GB/T2951.4电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第4节：低温试验[GB/T2951.4—1997,idtIEC60811-4:1985No.1(1993)第1次修正]GB/T2951.5电缆绝缘和护套材料通用试验方法第2部分：弹性体混合料专用试验方法第1节：耐臭氧试验——热延伸试验——浸矿物油试验[GB/T2951.5—1997,idtIEC60811-2-1：1986No.1(1992)第1次修正，No.2(1993)第2次修正」GB/T2951.6电缆绝缘和护套材料通用试验方法第3部分：聚氯乙烯混合料专用试验方法第1节：高温压力试验——抗开裂试验[GB/T2951.6—1997,idtIEC60811-3-1:1985No.1(1994)第1次修正
GB/T2951.7电缆绝缘和护套材料通用试验方法第3部分：聚氯乙烯混合料专用试验方法第2节：失重试验热稳定性试验[GB/T2951.7—1997,idtIEC60811-3-2：1985No.1(1993)第1次修正」
GB/T2951.8电缆绝缘和护套材料通用试验方法第4部分：聚乙烯和聚丙烯混合料专用试验方法第1节：耐环境应力开裂试验——空气老化后的卷绕试验——熔体指数测量方法——聚乙烯中炭黑和/或矿物质填料含量的测定方法[GB/T2951.8—1997idtIEC60811-4-1:1985No.1(1988)第1次修正」
GB/T3048.4
电线电缆电性能试验方法导体直流电阻试验（GB/T3048.4一1994，neqIEC885-2)
GB/T3048.6
电线电缆电性能试验方法
1994，neqIEC885-2)
GB/T3048.8电线电缆电性能试验方法华远高科电缆有限公司
绝缘电阻试验电压-电流计法（GB/T3048.6一交流电压试验（GB/T3048.8—1994，neqIEC60：1
www.huayuangaoke.com

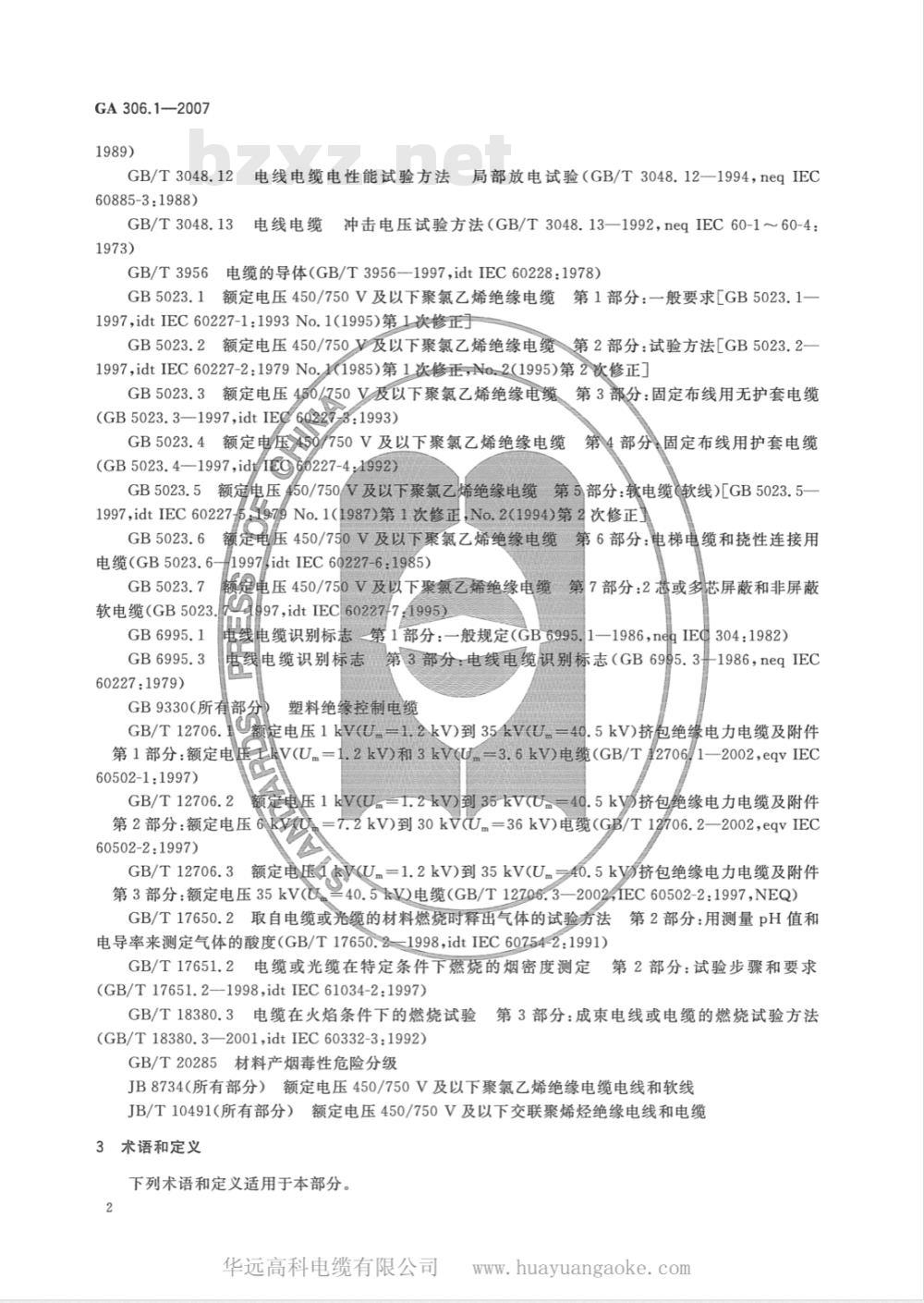

GA306.1—2007
GB/T3048.12
60885-3:1988)
GB/T3048.13
电线电缆电性能试验方法局部放电试验（GB/T3048.12—1994，neqIEC电线电缆冲击电压试验方法（GB/T3048.13—1992，neqIEC60-1～60-4：GB/T3956电缆的导体（GB/T3956—1997，idtIEC60228：1978）GB5023.1额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求[GB5023.1一1997,idtIEC60227-1:1993No.1(1995)第1次修正于GB5023.2额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法[GB5023.2-1997,idtIEC60227-2:1979No.(1985)第1次修正，No.2(1995)第2次修正」GB5023.3额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆(GB5023.3—1997,idtIEQ602273:1993)GB5023.4额定电/压450/750V及以下聚氯乙烯绝缘电缆第4部分固定布线用护套电缆
(GB5023.4—1997,id1EO60227-41992)GB5023.5额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆软线)[GB5023.5一1997,idtIEC602277No.1(1987)第1次修正No.2(1994)第2次修正GB5023.6
额定电压450/750V及以下聚氯乙烯绝缘电缆第6部分：电梯电缆和挠性连接用电缆（GB5023.6—1997idtIEC60227-6:1985）锁电压450/750V及以下聚氯乙烯绝缘电缆第7部分：2葱或多芯屏蔽和非屏蔽GB5023.7
软电缆（GB5023.
60227:1979）
4997，dtIEC6022774995)
电线电缆识别标志第1部分：一般规定（GB6995.1—1986，negIEO304：1982）电线电缆识别标志第3部分：电线电缆识别标志（GB6995.3+1986，neqIECGB9330（所有部分）
塑料绝缘控制电缆
U额定电压1kV(U.-1.2kV）到35kV(U.-40.5kV）挤包绝缘电力电缆及附件GB/T12706.1
第1部分：额定电压LAV(U.=1.2kV）和3kV(U-3.6kV）电缆（GB/T27061-2002，eqvIEC60502-1:1997)
GB/T12706.2
电压1kV(U.-1.2kV）到35kV(U.=40.5kV挤包绝缘电力电缆及附件第2部分：额定电压6kV0
=7.2kV)到30kV(U.=36kV)电缆(GB/T12706.2—2002，eqvIEC60502-2:1997)
GB/T12706.3额定电压(Um=1.2kV)到35kV(U.40.5kV)挤包绝缘电力电缆及附件第3部分：额定电压35kV(=40.5kV电缆（GB/T12706.3—2002,IEC60502-2:1997,NEQ）GB/T17650.2取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分：用测量pH值和电导率来测定气体的酸度（GB/T17650.21998idtIEC60754-2：1991）GB/T17651.2电缆或光缆在特定条件下燃烧的烟密度测定第2部分：试验步骤和要求(GB/T17651.2—1998,idtIEC61034-2:1997)GB/T18380.3电缆在火焰条件下的燃烧试验第3部分：成束电线或电缆的燃烧试验方法(GB/T18380.3—2001,idtIEC60332-3:1992)GB/T20285材料产烟毒性危险分级JB8734（所有部分）额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线JB/T10491（所有部分）额定电压450/750V及以下交联聚烯烃绝缘电线和电缆3术语和定义
下列术语和定义适用于本部分。2
华远高科电缆有限公司
www.huayuangaoke.com
阻燃电缆flameretardantcables具有规定阻燃性能（如阻燃特性、烟密度、烟气毒性、耐腐蚀性）的电缆。4分类和标记
4.1标记
4.1.1材料标记
铜导体
铝导体
聚氯乙烯绝缘或护套
■聚乙烯或聚烯烃绝缘或护套
交联聚乙烯或交联聚烯
4.1.2材料及结构标记
绝缘或护套
(T)省略
GA 306.1—2007
4.1.2.1额定电压o.6kV塑料绝缘耐火电力电缆应符合GB/T127Q6.112706.3的规定。4.1.2.2额定电断450/750V及以下塑料绝缘耐火控制电缆应符合GB330.的规定。4.1.2.3额定电压
56/750V及以下交联聚烯烃绝缘耐火电缆应符合JBXT10491.1的规定。4.1.2.4额定电压450/750V及以下塑料绝缘耐火电缆应符合GB5023.1或JB8734.1的规定。4.1.3阻燃标记
阻燃标记为
4.1.4阻燃分级标志
4.1.4.1阻燃试样类别：
按照GB/TA8380.3分为A类、B类.C类。4.1.4.2阻燃级别分为四级，每级按阻燃试样类别分为A类、B类、C类，阻燃级别标记分别为：一级A类J分级，一级B类：IB级，一级C类：IC级；二级A类：IA级，二级B类：IⅡB级，级C类：IIC级，三级A类：ⅡA级
三级B类ⅢB级，三级C类C级；
四级A类：IVA级四级B类：IVB级，四级C类：NC级。4.2产品标记
阻燃电缆用阻燃标记阻燃级别标记、材料及结构标记、额定电压导体标称截面积和执行标准等6项进行标记。
GA306.1-2007
导体芯数×标称截面积
额定电压U。/U
材料及结构标记
阻燃级别标记
阻燃标记
产品表示示例：
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆，阻燃级别ⅡB级，额定电压8.7/a
10kV，3芯，标称截面积240mm2和执行标准GA306.1—2007，表示为：ZR-ⅡB-YJV22-8.7/10kV-3X240-GA306.1—20073
华远高科电缆有限公司
www.huayuangaoke.com
GA306.1—2007
铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆，阻燃级别IVB级，额定电压450/750V，4芯，b）
标称截面积6mm2和执行标准GA306.1一2007，表示为：ZR-IVB-KVV-450/750V-4X6-GA306.1—2007铜芯交联聚乙烯绝缘，聚乙烯护套电力电缆，阻燃级别IA级，额定电压0.6/1kV，3芯，标称c）
截面积50mm，1芯，标称截面积25mm2和执行标准GA306.1一2007，表示为：ZR-IA-YJY-0.6/1kV-3X50+1X25-GA306.1—20075技术要求
5.1导体
电缆用导体应符合GB/T3956的规定。5.2绝缘层厚度
5.2.1额定电压35kV及以下塑料绝缘阻燃电力电缆应符合GB/T12706.1～12706.3的规定。5.2.2额定电压450/750V及以下塑料绝缘阻燃控制电缆应符合GB9330.2的规定。5.2.3额定电压450/750V及以下交联聚烯烃绝缘阻燃电缆应符合JB/T10491.2～10491.4的规定。5.2.4额定电压450/750V及以下塑料绝缘阻燃电缆应符合GB5023.3～5023.7或JB8734.2~8734.5的规定。
5.3屏蔽
5.3.1额定电压35kV及以下塑料绝缘阻燃电力电缆应符合GB/T12706.1～12706.3的规定。5.3.2额定电压450/750V及以下塑料绝缘阻燃控制电缆应符合GB9330.2的规定。5.3.3额定电压450/750V及以下塑料绝缘阻燃电缆应符合GB5023.7或JB8734.5的规定。5.4内衬层
5.4.1额定电压0.6/1kV塑料绝缘耐火电力电缆应符合GB/T12706.1~12706.3的规定5.4.2额定电压450/750V及以下塑料绝缘耐火控制电缆应符合GB9330.1的规定。5.4.3额定电压450/750V及以下塑料绝缘耐火电缆应符合GB5023.1的规定。5.5铠装钢带及钢丝
5.5.1额定电压35kV及以下塑料绝阻燃缘电力电缆应符合GB/T12706.1～12706.3的规定。额定电压450/750V及以下塑料绝缘阻燃控制电缆应符合GB9330.2的规定。5.5.2
5.6护套层厚度
5.6.1额定电压35kV及以下塑料绝缘阻燃电力电缆应符合GB/T12706.112706.3的规定。5.6.2额定电压450/750V及以下塑料绝缘阻燃控制电缆应符合GB9330.2的规定。5.6.3额定电压450/750V及以下交联聚烯烃绝缘阻燃电缆应符合JB/T10491.2～10491.4的规定。5.6.4额定电压450/750V及以下塑料绝缘阻燃电缆应符合GB5023.3～5023.7或JB8734.2~8734.5的规定。
5.7绝缘层及护套层机械性能
5.7.1额定电压35kV及以下塑料绝缘阻燃电力电缆应符合GB/T12706.112706.3的规定。5.7.2额定电压450/750V及以下塑料绝缘阻燃控制电缆应符合GB9330.2的规定。5.7.3额定电压450/750V及以下交联聚烯烃绝缘阻燃电缆应符合JB/T10491.2～10491.4的规定。阻燃聚乙烯或聚烯烃应符合表1的规定。5.7.4
5.7.5低卤阻燃聚氯乙烯应符合表2的规定。5.7.6额定电压450/750V及以下聚氯乙烯绝缘阻燃电缆应符合GB5023.3～5023.7或JB8734.2~8734.5的规定。
华远高科电缆有限公司
www.huayuangaoke.com
抗张强度(最小)/MPa
断裂伸长率(最小)/%
热老化试验
老化后抗张强度最大变化率/%
阻燃聚乙烯或聚烯烃机械性能要求试验条件
试验温度：100℃±2℃
持续时间：168h
老化后断裂伸长率最大变化率/%高温压力试验，允许最大变形/%抗开裂
热收缩，最大收缩率/%
低温弯曲
低温拉伸，最小伸长率/%
试验温度：80℃±2℃
荷载下持续时间：电缆外径≤12.5mm，4h电缆外径>12.5mm，6h
试验温度：130℃±3℃
持续时间：1h
试验温度：100℃±2℃
持续时间：1h
电缆直径<12.5mm
试验温度：-15℃±2℃
施加低温时间：见GB/T2951.4—1997的8.1.4电缆直径≥12.5mm
试验温度：-15℃士2℃
施加低温时间：见GB/T2951.4—1997的8.3.4表2
低卤阻燃聚氯乙烯机械性能要求项
抗张强度（最小)/MPa
断裂伸长率(最小)/%
热老化试验
老化后抗张强度最大变化率/%
老化后断裂伸长率最大变化率/%高温压力试验，允许最大变形/%抗开裂
空气箱中失重试验（最大)/(mg/cm2）低温弯曲
低温拉伸，最小伸长率/%
试验条件
试验温度：100℃±2℃
持续时间：168h
试验温度：80℃±2℃
荷载下持续时间：电缆外径≤12.5mm，4h电缆外径>12.5mm，6h
试验温度：150℃±3℃
持续时间：1h
试验温度：80℃士2℃
持续时间：168h
电缆直径<12.5mm
试验温度：-15℃±2℃
施加低温时间：见GB/T2951.4—1997的8.1.4电缆直径≥12.5mm
试验温度：15℃±2℃
施加低温时间：见GB/T2951.4—1997的8.3.4华远高科电缆有限公司
www.huayuangaoke.com
GA306.1—2007
技术要求
不开裂
不开裂
技术要求
不开裂
不开裂
GA306.1—2007
5.8电性能
5.8.1额定电压35kV及以下塑料绝缘阻燃电力电缆应符合GB/T12706.112706.3的规定。5.8.2
额定电压450/750V及以下塑料绝缘阻燃控制电缆应符合GB9330.1～9330.2的规定。额定电压450/750V及以下交联聚烯烃绝缘阻燃电缆应符合JB/T10491.1～10491.4的规定。额定电压450/750V及以下塑料绝缘阻燃电缆应符合GB5023.1和GB5023.3～5023.7或JB8734.1～8734.5的规定。
5.9阻燃性能
阻燃性能应符合表3规定的相应级别及技术要求。表3阻燃级别及技术要求
技术要求
ⅢA级
ⅢB级
ⅢC级
IVB级
IVC级
阻燃特性
试验条件
满足GB/T18380.3中A类规定的要求满足GB/T18380.3中B类规定的要求满足GB/T18380.3中C类规定的要求满足GB/T18380.3中A类规定的要求满足GB/T18380.3中B类规定的要求满足GB/T18380.3中C类规定的要求满足GB/T18380.3中A类规定的要求满足GB/T18380.3中B类规定的要求满足GB/T18380.3中C类规定的要求满足GB/T18380.3中A类规定的要求满足GB/T18380.3中B类规定的要求满足GB/T18380.3中C类规定的要求标志
炭化高度/m
烟气毒性
GB/T20285
ZAz级
GB/T20285
烟密度(最小
透光率)/
耐腐蚀性
5.10.1额定电压35kV及以下塑料绝缘阻燃电力电缆应符合GB6995.3的规定。额定电压450/750V及以下塑料绝缘阻燃控制电缆应符合GB6995.3的规定。5.10.2
电导率/
(μS/mm）
5.10.3额定电压450/750V及以下交联烯烃绝缘阻燃电缆应符合JB/T10491.1的规定。5.10.4额定电压450/750V及以下塑料绝缘阻燃电缆应符合GB5023.1或JB8734.1的规定。5.11电缆外径
本部分暂不作规定，用户有要求时，应提供电缆外径数据。5.12电缆规格
可采用相关国家标准规定的电缆规格，也可根据用户需要，采用其他规格。6试验方法
6.1机械性能
6.1.1额定电压35kV及以下塑料绝缘阻燃电力电缆按GB/T2951.1～2951.8的方法进行试验。额定电压450/750V及以下塑料绝缘阻燃电缆按GB/T2951.1～2951.7规定的方法进行6.1.2
试验。
华远高科电缆有限公司
www.huayuangaoke. com
6.2电性能
GA 306.1—2007
6.2.1额定电压35kV及以下塑料绝缘阻燃电力电缆按GB/T12706.1~12706.3、GB/T3048.12和GB/T3048.13的方法进行试验。
6.2.2额定电压450/750V及以下塑料绝缘阻燃控制电缆按GB/T3048.4、GB/T3048.6和GB/T3048.8规定的方法进行试验。6.2.3额定电压450/750V及以下交联聚烯烃绝缘阻燃电缆按JB/T10491.1规定的方法进行试验。6.2.4额定电压450/750V及以下塑料绝缘阻燃电缆按GB5023.2规定的方法进行试验。6.3阻燃性能
6.3.1阻燃特性
按GB/T18380.3规定的方法进行试验6.3.2烟气毒性
6.3.2.1按GB/T20285规定的方法进行试验。6.3.2.2对有护套层的塑料绝缘阻燃电缆只取其外护套层进行燃烧烟气毒性试验，对无护套层的塑料绝缘阻燃电缆取其绝缘层进行燃烧烟气毒性试验。6.3.3烟密度最小透光率）
按GB/T17651.2规定的方法进行试验。6.3.4耐腐蚀性
按GB/T17650.2规定的方法进行试验。6.4标志
6.4.1额定电压35kV及以下塑料绝缘阻燃电力电缆按GB6995.1规定的方法进行试验。6.4.2
额定电压450/750V及以下塑料绝缘阻燃控制电缆按GB6995.1规定的方法进行试验。6.4.3额定电压450/750V及以下交联聚烯烃绝缘阻燃电缆按JB/T10491.1规定的方法进行试验。6.4.4
额定电压450/750V及以下塑料绝缘阻燃电缆按GB5023.2规定的方法进行试验。7检验规则
7.1抽样
样品应随机抽取。被抽样品批量：额定电压450/750V及以下的塑料绝缘阻燃电缆不少于3km；其他不少于1km。
7.2出厂检验项目
7.2.1额定电压35kV及以下塑料绝缘阻燃电力电缆的出厂检验项目为GB/T12706.1～12706.3规定的抽样试验项目。
7.2.2额定电压450/750V及以下塑料绝缘阻燃控制电缆的出厂检验项目为GB9330.2规定的抽样试验项目。
7.2.3额定电压450/750V及以下交联聚烯烃绝缘阻燃控制电缆出厂检验项目为JB/T10491.2~～10491.4规定的抽样试验项目。
7.2.4额定电压450/750V及以下塑料绝缘阻燃电缆的出厂检验项目为GB5023.3～5023.7或JB8734.2～8734.5规定的抽样试验项目。7.3型式检验项目
型式检验项目为本部分规定的全部项目。有下列情况之一时，产品应进行型式检验：a）新产品投产或老产品转厂生产时；b）产品的结构、工艺及原材料有较大改变时；c）产品停产一年以上恢复生产时；出厂检验与上次型式检验有较大的差异时；d)
华远高科电缆有限公司
www.huayuangaoke.com
GA306.1—2007
e）正常生产3年。
7.4判定原则
7.4.1出厂检验
出厂检验项目均符合下列要求时，产品方能出厂：a）额定电压35kV及以下塑料绝缘阻燃电力电缆应符合GB/T12706.1～12706.3和本部分的规定要求；
额定电压450/750V及以下塑料绝缘阻燃控制电缆应符合GB9330.2和本部分的规定要求；b）客
额定电压450/750V及以下交联聚烯烃绝缘阻燃控制电缆应符合JB/T10491.2～10491.4和c）
本部分的规定要求；
额定电压450/750V及以下塑料绝缘阻燃电缆应符合GB5023.3～5023.7或JB8734.2～d）
8734.5和本部分的规定要求。
7.4.2型式检验
型式检验项目均符合第5章规定的技术要求时，方可判定该产品合格。8成品电缆标志
成品电缆表面应有阻燃标记、阻燃级别标记、材料及结构标记、额定电压、芯数导体标称截面积、本部分编号及生产厂名。标志应清楚、耐擦。9包装
9.1每圈或每盘的电缆应卷绕整齐，妥善包装。9.2每圈或每盘电缆上应附有标签，标签上应注明以下信息：a)
制造厂名称、地址、商标；
型号及规格（包括阻燃标记、阻燃级别标记、材料及结构标记、芯数×导体标称截面积）；额定电压，V；
执行标准编号；
长度，m；
制造日期，年月
电缆盘旋转方向。
