【环境保护行业标准(HJ)】 建设项目竣工环境保护验收技术规范 城市轨道交通

本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。HJ

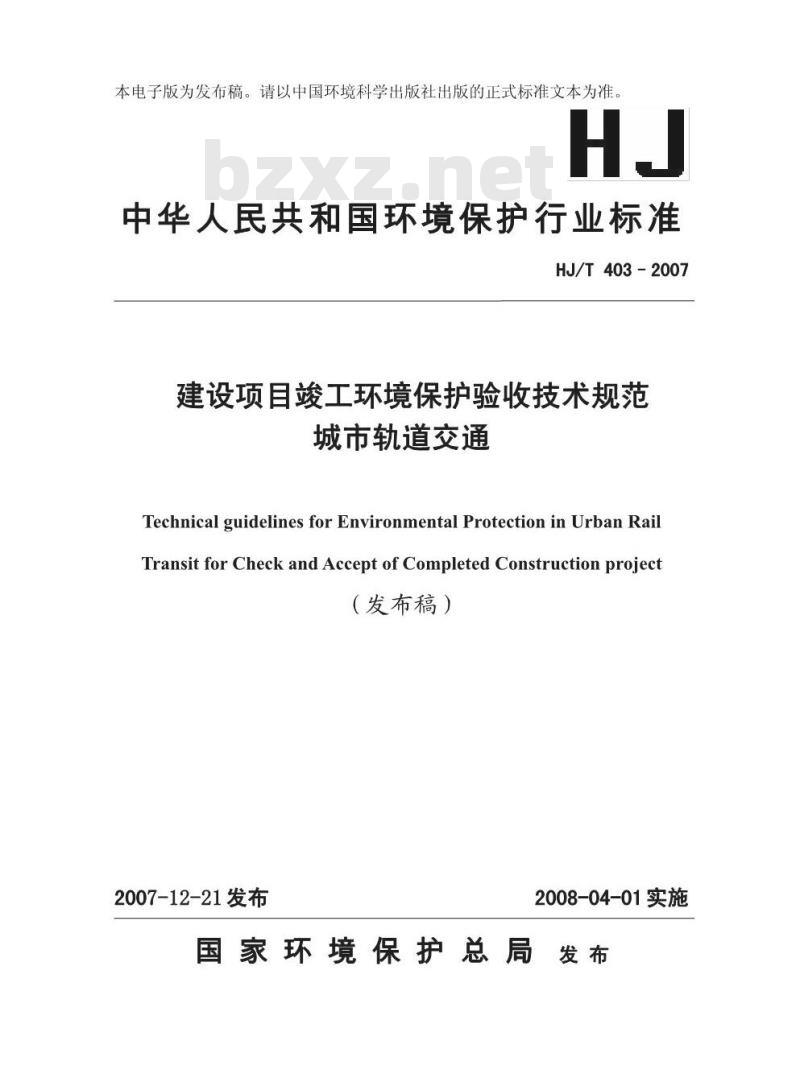

中华人民共和国环境保护行业标准HJ/T403-2007
建设项目竣工环境保护验收技术规范城市轨道交通
Technicalguidelines forEnvironmentalProtectionin UrbanRailTransitforCheckandAcceptof CompletedConstructionproject（发布稿）
2007-12-21发布
2008-04-01实施
国家环境保护总局发布

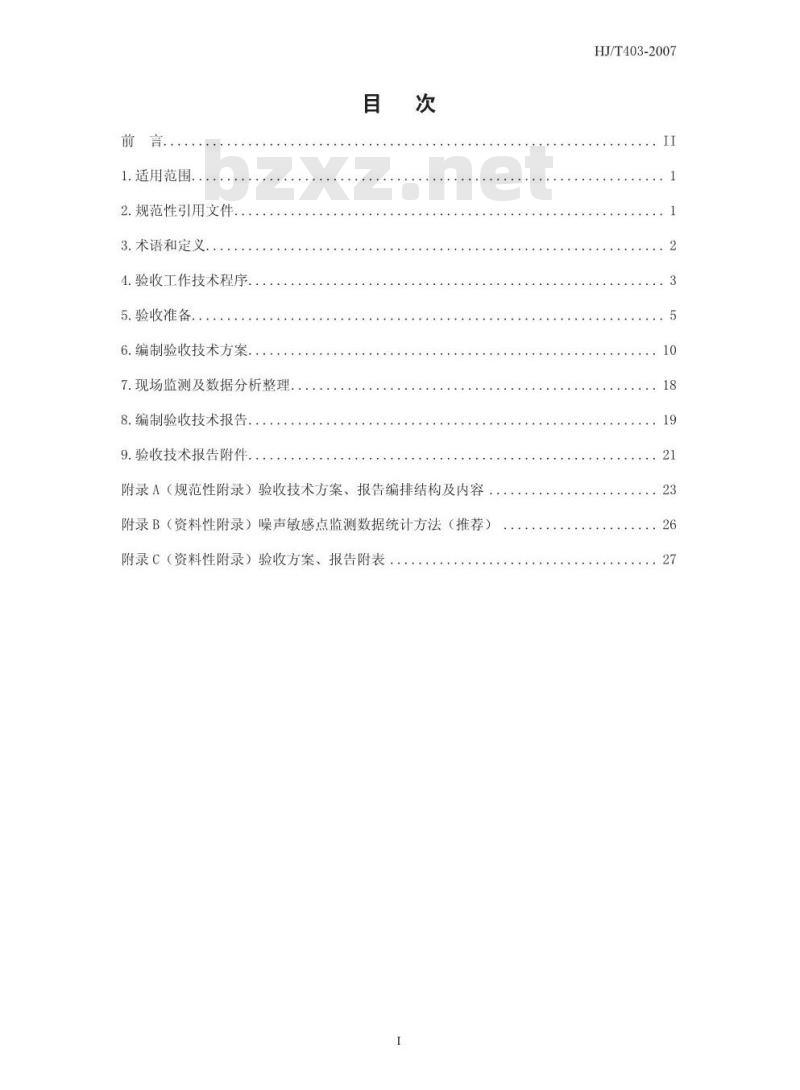

1.适用范围.
2.规范性引用文件
3.术语和定义
4.验收工作技术程序.免费标准下载网bzxz
5.验收准备
6.编制验收技术方案
7.现场监测及数据分析整理
8.编制验收技术报告
9.验收技术报告附件.
附录A（规范性附录）验收技术方案、报告编排结构及内容附录B（资料性附录）噪声敏感点监测数据统计方法（推荐）附录C（资料性附录）验收方案、报告附表HJ/T403-2007
HJ/T403-2007

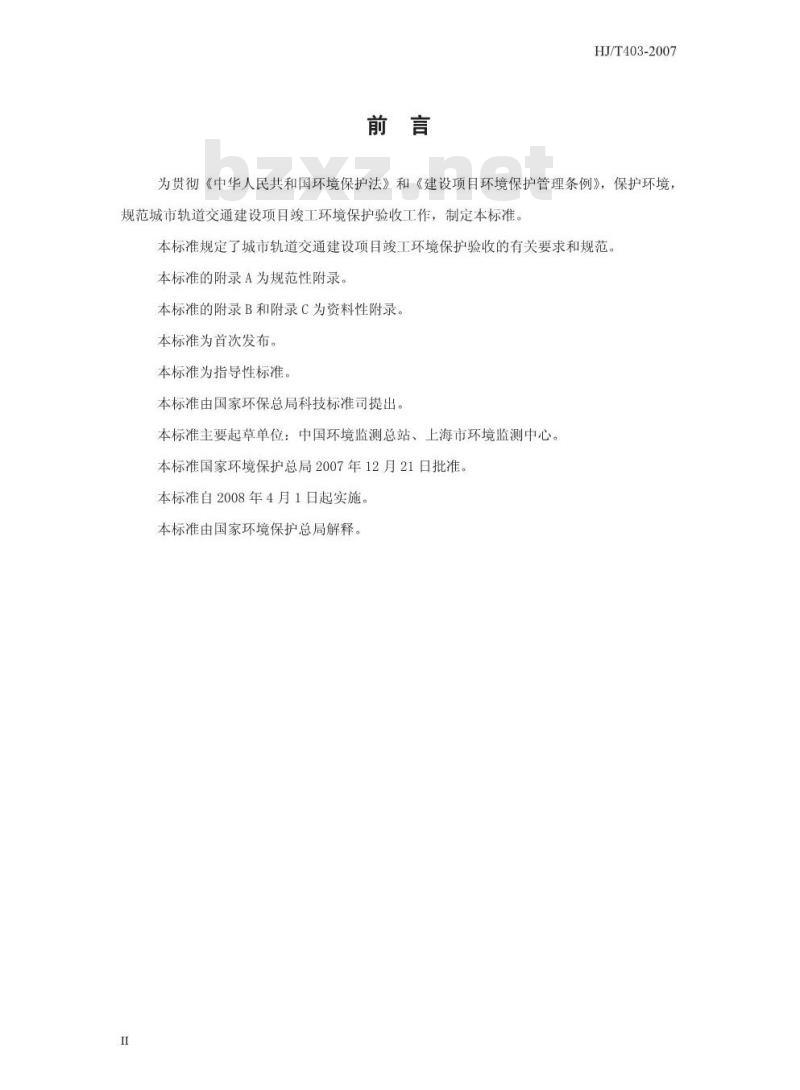

为贯彻《中华人民共和国环境保护法》和《建设项目环境保护管理条例》，保护环境，规范城市轨道交通建设项目竣工环境保护验收工作，制定本标准。本标准规定了城市轨道交通建设项目竣工环境保护验收的有关要求和规范。本标准的附录A为规范性附录。
本标准的附录B和附录C为资料性附录。本标准为首次发布。
本标准为指导性标准。
本标准由国家环保总局科技标准司提出。本标准主要起草单位：中国环境监测总站、上海市环境监测中心，本标准国家环境保护总局2007年12月21日批准。本标准自2008年4月1日起实施。本标准由国家环境保护总局解释。1.适用范围

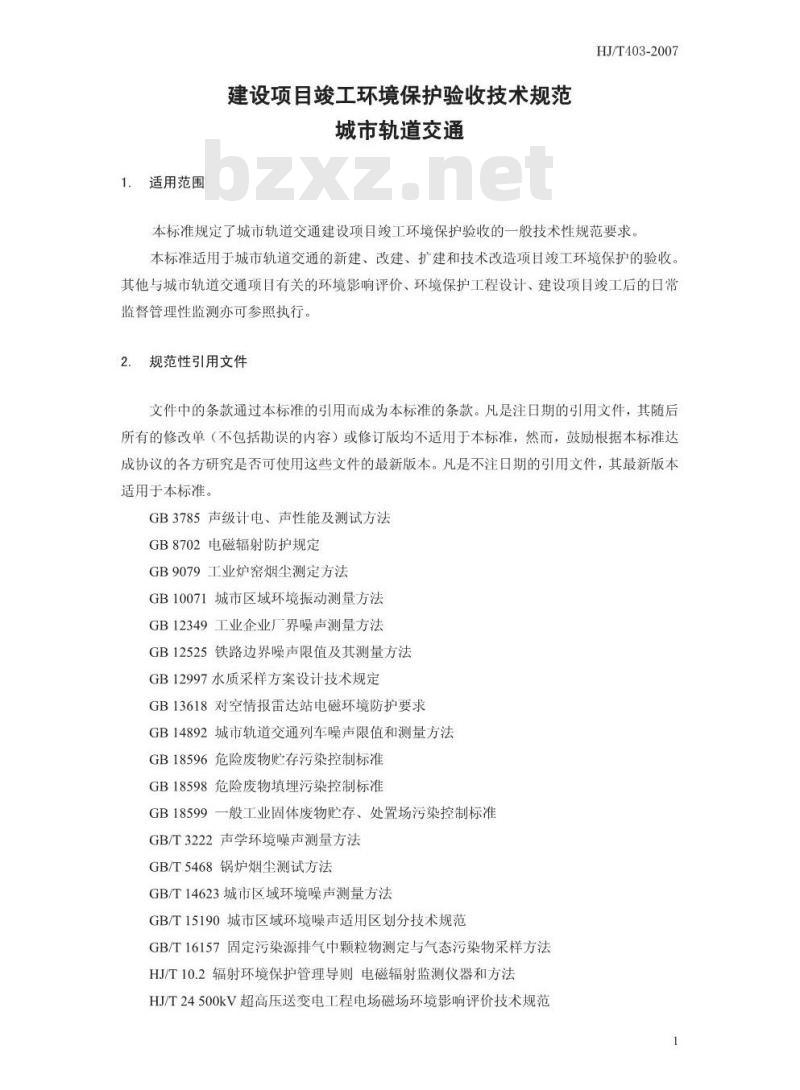

建设项目竣工环境保护验收技术规范城市轨道交通
HJ/T403-2007
本标准规定了城市轨道交通建设项目工环境保护验收的一般技术性规范要求。本标准适用于城市轨道交通的新建、改建、扩建和技术改造项目竣工环境保护的验收。其他与城市轨道交通项自有关的环境影响评价、环境保护工程设计、建设项自峻工后的日常监督管理性监测亦可参照执行。2.规范性引用文件
文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB3785声级计电、声性能及测试方法GB8702电磁辐射防护规定
GB9079工业炉窑烟尘测定方法
GB10071城市区域环境振动测量方法GB12349工业企业厂界噪声测量方法GB12525铁路边界噪声限值及其测量方法GB12997水质采样方案设计技术规定GB13618对空情报雷达站电磁环境防护要求GB14892城市轨道交通列车噪声限值和测量方法GB18596危险废物贮存污染控制标准GB18598危险废物填埋污染控制标准GB18599一般工业固体废物贮存、处置场污染控制标准GB/T3222声学环境噪声测量方法GB/T5468锅炉烟尘测试方法
GB/T14623城市区域环境噪声测量方法GB/T15190城市区域环境噪声适用区划分技术规范GB/T16157固定污染源排气中颗粒物测定与气态污染物采样方法HJ/T10.2辐射环境保护管理导则电磁辐射监测仪器和方法HJ/T24500kV超高压送变电工程电场磁场环境影响评价技术规范1
HJ/T48烟尘采样器技术条件
HJ/T55大气污染物无组织排放监测技术导则HJ/T 90声屏障声学设计和测量规范HJ/T91地表水和污水监测技术规范HJ/T103辐射环境保护管理导则电磁辐射环境影响评价方法与标准HJ/T403-2007
《关于建设项目环境保护设施竣工验收监测管理有关问题的通知》（环发[2000]38号）3．术语和定义
下列术语和定义适用于本标准
3.1城市
国家按行政建制设立的直辖市、市和镇。3.2城市轨道交通
指采用以轮轨导向系统为主的城市公共客运交通系统。按运量及运营方式的不同，城市轨道交通包括地铁、轻轨、有轨电车、跨座式单轨列车等形式。3.3背景噪声
指无城市轨道交通列车通过或者风亭、冷却塔未开启或未工作时测点的环境噪声。3.4噪声敏感建筑物
指医院、学校、机关、科研单位、住宅以及其他经管理部门审批需要保持安静的建筑物3.5无组织排放
指大气污染物不经过排气筒的无规则排放3.6恶臭无组织排放源
指没有排气筒或排气筒高度低于15m的恶臭排放源。3.7工况
工况是指系统（或）设施运行、生产的状态。包括正常工况和非正常工况。2
HJ/T403-2007
正常工况是指系统（或）设施按照设计参数（生产达到设计生产能力75%或负荷率达75%以上）进行稳定运行、生产时的状态。非正常工况是指系统（或）设施运行调试、开工、停工、检修或工艺参数不稳定时的状态。
3.8环境保护敏感区
指具有下列特征的区域：
需特殊保护地区：国家法律、法规、行政规章及规划确定或经县级以上人民政府批准的需要特殊保护的地区，如饮用水水源保护区、自然保护区、风景名胜区、生态功能保护区、基本农田保护区，水土流失重点防治区、森林公园、地质公园、世界遗产地、国家重点文物保护单位、历史文化保护地等。社会关注区：人口密集区、文教区、党政机关集中的办公地点、疗养地、医院等，以及具有历史、文化、科学、民族意义的保护地等。4.验收工作技术程序
环境保护验收技术工作应包括验收准备、编制验收技术方案、实施验收技术方案、编制验收技术报告四个阶段。验收工作流程见图1。a）
准备阶段
资料收集、现场勘察
编制验收技术方案阶段
在查阅相关资料、现场勘察的基础上确定验收监测工作目的、范围、内容。c）
实施验收技术方案阶段
依据验收技术监测方案确定的工作内容进行监测、检查及调查。d）
编制验收技术报告阶段
汇总监测数据和检查结果，得出结论，以报告书（表）形式反映建设项目竣工环境保护验收监测的结果，作为建设项目竣工环境保护验收的技术依据。验收工作流程见图1。
环境影响评价文件及批复
工程基本
目的、范围及布点
工况监控
监测内容
现场及实验室质
量控制
工况及质控结
环保设施
措施情况
资料收集
初步设计文件、批复
及峻工验收图
现场勘察
污染物排放及受
纳环境
编制验收技术方案
监测方法
及仪器
质量保证/
控制要求
实施验收技术方案
污染物排放监
环保设施监测
HJ/T403-2007
其他基础资料
环评及批复
检查及调查内容
环境质量监测
编制验收技术报告（表）
环保设施运行
污染物达标情
环境影响情况
图1验收工作流程图
环境管理检查
检查及调查结
环保管理机构、人员
制度和记录资料
验收评价
标准、依据
公众意见调查
结论与建议
5.验收准备
5.1资料收集和分析
5.1.1资料收集
5.1.1.1报告资料类
一环境影响评价单位编制的建设项目环境影响评价文件。HJ/T403-2007
一设计单位编制的建设项目可行性研究报告、初步设计（环境保护篇章）。一建设单位编制的建设项目环境保护自行检查执行报告等相关报告。5.1.1.2批复文件类
项目立项批复。
-国家和地方环境保护主管部门对环境影响评价报告书的审批和批复。项目变更情况的批复。
一试生产/运营申请批复。
5.1.1.3图件资料类
一项目地理位置图，项自环保工程峻工图，项目线路峻工总平面图，项目沿线走向图（含沿线周边环境情况、各车站位置），项目沿线敏感点位置分布图。一项目沿线风亭及冷却塔位置图，项目主变电站，牵引变电站位置图。一停车场或车辆段平面图（应标注主要污染源及排放口位置，厂内排水管网布设、厂界及周边环境情况等），污水，废气处理工艺流程图-项目水平衡图，各车站室外给排水总平面图。一项目所在地风向玫瑰图，水环境功能区划图。一污染源的相关资料及现场照片的拍摄，收集。5.1.2资料分析
5.1.2.1建设内容及规模
主、辅工程及环保工程的建设规模、变更情况、相关批复等具体要求。5.1.2.2城市轨道交通污染分析
噪声、振动、电场磁场、废气、废水、固体废物等的产生环节、主要污染因子、相应的环境保护治理设施、处理流程，污染物排放去向。各车站、风亭、冷却塔、变电站（主变电站、牵引变电站）以及停车场或车辆段布设情况及各项环境保护设施安装运行情况。一主要废气有组织、无组织排放源产生与排放，废气环境保护治理工程；一生产废水、生活污水及全线总排放口废水污染物，各处理设施（污）水排放口与总排放口位置以及所配套的废水治理工程。噪声源、振动源、电磁源具体位置分布，噪声、振动、电磁污染防治工程及固体废5
物利用处置情况。
5.1.2.3建设项目周围环境保护敏感区HJ/T403-2007
根据环境影响评价报告，调查项目沿线现存的居民区、学校、医院、疗养院、党政机关办公区等敏感点受噪声、振动、电场磁场的影响情况，以及敏感点的建设时间。项目落实环境影响评价文件批复的情况以及厂址区域外主要环境保护目标，确定必要的影响环境质量的监测、勘查内容。5.1.2.4气象资料
工程所在地常年平均气温和平均湿度，风向、风速、降水量、蒸发量、日照和主要灾害性天气特征。
5.1.2.5建设项目环境保护管理
建设项目环境保护机构的设置及环境保护管理规章制度的建立，包括环境监测机构的建设及日常性监督监测计划；
固体废物综合利用处理要求等，并将环境保护投资计划（包括环境保护设施、措施、监测设备等）、项目沿线及所属区域绿化面积及绿化率等有关环境影响评价措施落实情况，列表备查。
5.2现场勘察与调研
5.2.1项目运行现场勘察
5.2.1.1核查内容
a）按照环境影响评价报告，初步设计（环保篇）及批复文件核查项目建设内容，建设规模，确定验收监测范围。
b）按照环境影响评价报告及初步设计（环保篇）核查项目实际环境影响因素，污染物产生、排放情况，对周围敏感目标的影响情况。c）噪声、振动、电磁污染防治及固体废物处置等环保措施落实情况，以及废气、废水等环境保护设施的建设运行情况。d）核查敏感点分布、人口分布情况，试车线位置和长度。5.2.1.2勘察内容
5.2.1.2.1工程设施调查：包括风亭、冷却塔的工作状况，列车运营时段、运行速度、轴重，停车场、车辆段内试车线的工作时间、频次。5.2.1.2.2按轨道交通线路、车辆段、车站、停车场、主变电站、牵引变电站以及列车运行和车站营运所需各附属设施逐项勘察主要污染源，主要包括：a）噪声：车站、停车场、车辆段、变电站、沿线风亭、冷却塔声源的具体位置，所属功能区类别及与边界外噪声敏感点的距离，轨道交通线路沿线两侧噪声敏感点的规划建设时间、性质（建筑物的功能、层数、结构等）、所属功能区类别，与项目工程外侧线路中心的水平距离、与顶面或轨道梁顶面的高差等。6
HJ/T403-2007
b）振动：轨道交通线路通过处的地质情况，地下轨道线上方及地面、高架线两侧振动敏感点的规划建设时间、性质（建筑物的功能、层数、结构等），所属功能区类别，与项自工程外侧线路中心的水平距离，与顶面或轨道梁顶面的高差等。c）电磁：变电站中电场磁场源的具体位置，及其与边界外电场磁场敏感点的距离；轨道交通线路沿线电场磁场对周围敏感点的影响情况。d）废气：停车场、车辆段内锅炉数量、排气筒高度、净化设施进出管道内径，排气管道平直段长度及截面儿何尺寸，主要污染因子及排放量，治理设施（含净化效率），监测孔是否符合监测规范要求，生产设施或装置是否存在无组织排放及相应的气象条件，轨道交通线路沼线各风亭的位置、数量、技术参数（如风量、消声设施等）、无组织排放情况，距交通干线及周围敏感点的距离等。e）废水：停车场、车辆段的生产废水和生活废水，各车站生活污水的来源，主要污染因子，污染物排放量，处理情况（含处理设施的进出口水水质指标或处理效率）及各类废水汇集、排放去向或循环利用情况：外排口的位置及受纳水体情况f）固废：固体废物来源、种类、数量、临时堆场及永久性贮存处理场类型、位置运行管理，贮存处理场可能造成的大气、土壤、地下水等二次污染敏感点的情况。5.2.2污染源及环保设施现场勘察5.2.2.1轨道交通运营设施及停车场现场勘察a）运营线路：
一运营线路的类型（地下、地面、高架、潜埋式），轨道结构和长度，轨道交通线路通过处的地理环境，地质情况，周边敏感建筑的分布。一沿线所用声屏障型式、结构、性能、高度和安装位置。一一风亭、热泵机组、冷却塔、水泵的规格型号，及其在地面上分布和运行方式。一高架桥梁结构型式、桩基深度，高架桥和轨道所用减振系统。一一地下隧道埋深、地质状况，减振措施及对振动敏感建筑的影响情况。一轨道交通所用列车的型号、轴重、高度、长度，车流密度，站区间内车速，营运时段等。
b）车站及地面上附属设施
一一车站类型（地面、地下、高架），车站生活污水及消防和冲洗废水处理方式、去向、排放方式及排放量；
一一风亭、热泵机组、冷却塔、水泵在地面上分布及运行方式。一车站、风亭、热泵机组、冷却塔、水泵及地面上附属装置等噪声源的消声、隔声设施，各项设施与项目边界外噪声，振动敏感点的距离车站生活垃圾清扫收集的方式，固体废物集中处理场所及处理单位的相应资质。5.2.2.2停车场、车辆段及变电站现场勘察7
a）停车场、车辆段
HJ/T403-2007
一停车场、车辆段（包括喷漆库、洗车机库等）生产废水、生活废水的处理方式、去向、排放方式及排放量。
停车场、车辆段内锅炉房的锅炉型号、蒸发量、锅炉数量及运行负荷，所用燃料的种类（设计燃料及校核燃料参数）、质量、产地、用量。一停车场、车辆段（包括喷漆库、洗车机库、食堂油烟机等）废气排放形式，排气筒高度及排放量。
锅炉房、喷漆库、洗车机库等的隔声、消声手段及与停车场边界外噪声敏感点的距离。
-停车场维修废物及生活垃圾，污水处理站废弃物的去除方式、处理处置方式、排放方式、排放数量、收集、运输、贮存及去向，固体废物处理单位的相应资质。b）变电站
变电站内高压电器设备数量、型号、功率，变电站外墙结构及其对电场磁场的屏蔽作用，变电站与项目边界外电场磁场敏感点的距离。变电站的隔声、消声措施及与项目边界外噪声敏感点的距离。5.2.2.3环境保护设施勘察
a）轨道交通线路声屏障及各类消声、隔声设施，轨道及高架桥梁的减振系统。b）废水处理站各项设施如：预处理设施、沉淀池、处理装置等。c）废气处理设施如：排气筒、烟道、除尘器、烟气净化装置等。d）主要污染源及环境保护设施现场勘查内容参照表1执行。建设项目污染物来源及现场查勘内容见表1。表1建设项目污染物来源及现场查勘内容项
停车场、
车辆段
轨道交通
污染物来源
列车维修噪声；锅炉房、空调、废水处理站等设备运转噪声：试车噪声
现场查勘内容
生产设备主要噪声源情况及位置制冷系统：水泵：冷却塔（风机、喷淋）噪降噪设施调查（风亭类型、朝向，风量、声
各类隔声、消声装置）：
通风系统：沿线活塞风亭噪声、车站新风风a)
亭、排风风亨的风机噪声
列车运行时轮轨撞击、磨擦噪声；车辆设备、动力系统噪声：风亭噪声
制动噪声
情况：
响情况。
厂界及厂界周围敏感点布局
试车频次、试车时段；
列车沿线敏感点性质、受影
