【机械行业标准(JB)】 隔爆型电磁除铁器

ICS73.120
备案号：20790—2007
中华人民共和国机械行业标准
JB/T10735—2007
隔爆型电磁除铁器
Flameproofelectromagneticseparator2007-05-29发布
2007-11-01实施
中华人民共和国国家发展和改革委员会发布前言
1范围
2规范性引用文件
3产品分类
3.1型式.
3.2型号
3.3基本参数，
4技术要求，
试验方法
检验规则
6.1检验分类，
6.2出厂检验.
6.3型式检验...
7标志、标签、使用说明书.
8包装、运输和贮存
JB/T10735—2007
本标准由中国机械工业联合会提出。前言
JB/T10735—2007
本标准由全国矿山机械标准化技术委员会(SAC/TC88)归口本标准起草单位：抚顺隆基磁电设备有限公司、镇江电磁设备厂有限责任公司。本标准主要起草人：张承臣、陈建生、黄嘉琳、王学卫、李恒盛。本标准为首次发布。

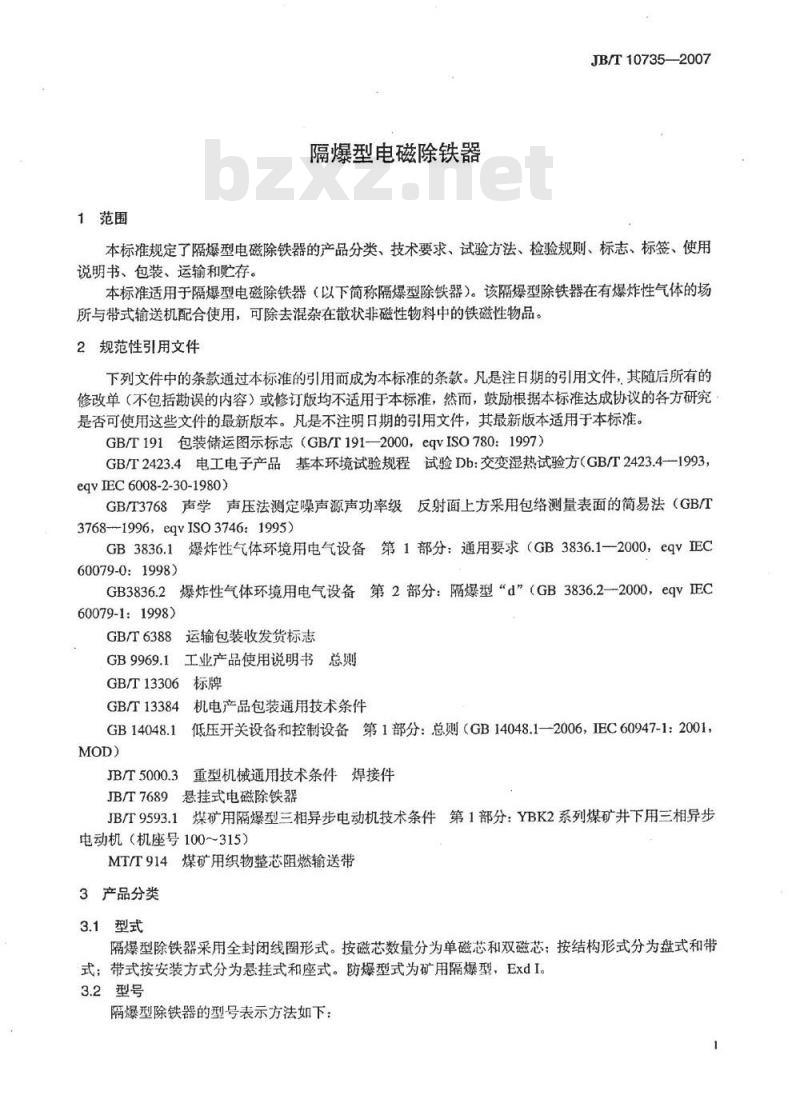

1范围
隔爆型电磁除铁器
JB/T10735—2007
本标准规定了隔爆型电磁除铁器的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输和贮存。
本标准适用于隔爆型电磁除铁器（以下简称隔爆型除铁器）。该隔爆型除铁器在有爆炸性气体的场所与带式输送机配合使用，可除去混杂在散状非磁性物料中的铁磁性物品。2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191-—2000，eqvISO780：1997）GB/T2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方（GB/T2423.4-1993，eqvIEC6008-2-30-1980)
GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（GB/T3768-1996，eqvISo3746：1995)GB3836.1爆炸性气体环境用电气设备第1部分：通用要求（GB3836.1-2000，eqVIEC60079-0:1998)
爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB3836.2-2000，eqvIECGB3836.2
60079-11998)
GB/T6388
运输包装收发货标志
工业产品使用说明书总则
GB 9969.1
GB/T13306标牌
GB/T13384
机电产品包装通用技术条件
GB14048.1
低压开关设备和控制设备第1部分：总则（GB14048.1—2006，EC60947-1：2001，重型机械通用技术条件焊接件
JB/T5000.3重
JB/T7689悬挂式电磁除铁器
JB/T9593.1煤矿用隔爆型三相异步电动机技术条件，第1部分：YBK2系列煤矿井下用三相异步电动机（机座号100315）
MT/T914煤矿用织物整芯阻燃输送带3产品分类
3.1型式
隔爆型除铁器采用全封闭线圈形式。按磁芯数量分为单磁芯和双磁芯；按结构形式分为盘式和带式；带式按安装方式分为悬挂式和座式。防爆型式为矿用隔爆型，ExdI。3.2型号
隔爆型除铁器的型号表示方法如下：-
JB/T10735—2007
基本参数
隔爆型除铁器的基本参数应符合表1的规定。表1
适用输送
机带宽
吸铁高度
工作制
—12口
■RCBD
结构型式：B为盘式，D为带式
适用输送机带宽，单位为dm
隔爆型
除铁器
其他洗选设备
磁芯数量：1为单磁芯（可省略），2为双磁芯RCBD
注：第一个口系磁芯数量代号；第二个口系结构型式代号，用B或D表示。4
技术要求
口RCBD
-18口
隔爆型除铁器应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。4.1
隔爆型除铁器应能在下列条件下可靠地工作：4.2
a）海拔不超过2500m；
b）工作环境温度为-20℃～+40℃；气压为（0.8～1.1）×10'Pa:c）空气的相对湿度不大于90%（温度为25℃时）；d）具有爆炸性气体混合物的场所；e）空气污染等级为3级；
.f）无足以腐蚀金属、破坏绝缘的气体和尘埃：g）在无显著振动与冲击的地方。RCBD
4.3隔爆型除铁器绕组对机体的绝缘应保证在表2条件下承受50Hz的交流试验电压1min而无击穿或闪络现象。
额定绝缘电压U
试验地点的海拨
>500~-1000
U>60~380
U,>380~660
试验电压
U,>660~1140
4.4隔爆型除铁器绕组对机体的绝缘电阻在冷态下不应小于10M2。4.5隔爆型除铁器表面最高温度不应超过150℃。JB/T10735—2007
4.6隔爆型除铁器应按GB/T2423.4和GB14048.1的规定进行耐湿热性能试验，严酷等级为40℃，12d试验后绝缘电阻不小于1.5MQ，隔爆面不应有锈蚀现象。4.7隔爆型除铁器的电气和防爆型式应符合GB3836.1和GB3836.2的要求。4.8隔爆腔静压试验应在装配前进行。4.9隔爆型除铁器绕组为F级绝缘，极限温升不应超过115K。4.10带式隔爆型除铁器应选用符合JB/T9593.1规定的防爆电动机。4.11卸铁输送带应符合MT/T914的规定。4.12隔爆型除铁器的噪声声压级不应超过85dB(A)。隔爆型除铁器的悬挂装置（如耳环、吊扣等）的破断载荷不应低于6倍最大负载。4.13
隔爆型除铁器零部件的焊接应符合JB/T5000.3的规定。4.14
4.15在隔爆型除铁器磁场区域内的构件宜采用非磁性材料制成。4.16隔爆型除铁器的外露非加工金属零件的表面涂漆应均匀，不应有脱落、剥落、裂纹和流痕等缺陷。4.17隔爆型除铁器成套供货范围应包括：a）隔爆型除铁器本体：
b）隔爆型控制柜。
5试验方法
5.1隔爆型除铁器的外观、绝缘电阻和绝缘性能的检验应按JB/T7689的规定进行5.2用温度计检测4.5，所用仪表准确度等级不应低于2.0级。5.3用电阻法检测温升，所用仪表准确度等级不应低于2.0级。5.4吸铁高度用30×3000的20圆钢被吸起的高度表示，其值（静态、热态、空气中）须符合表1的规定（检验时，圆钢放置于隔爆型除铁器下方并与工作面平行；单磁芯时，圆钢长度中心在磁系铁芯中心线的延长线上；双磁芯时，圆钢长度中心在双磁系铁芯对称中心线上，并且圆钢中心线与两磁系铁芯中心线共面)。
5.5隔爆腔耐过压性能按GB3836.1的规定进行检验，试验压力为1MPa，加压时间为10s12s，检验结果以不滴水为合格。
5.6噪声按GB/T3768的规定检验。6检验规则
6.1检验分类
隔爆型除铁器的检验分出厂检验和型式检验。6.2出厂检验
6.2.1每台隔爆型除铁器须经制造厂质量检验部门检验合格后方可出厂。出厂时应附有产品质量合格证明文件。
6.2.2每台隔爆型除铁器应进行出厂检验，出厂检验吸铁高度、静压试验及4.34.5和4.16。6.3型式检验bzxZ.net
6.3.1有下列情况之一时应进行型式检验：a）新产品投产前或老产品转厂生产时：b）正式生产后，当结构、工艺或材料有重大改变，可能影响产品性能时；c）正常生产时，每隔三年进行一次；d）产品停产年以上后，恢复生产时3
JB/T10735—2007
e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式检验要求时。6.3.2型式检验应符合本标准的全部要求。6.3.3型式试验应从出厂检验合格的产品中任选一台进行，如果检验不合格应加倍抽检。若仍不合格，则判定型式检验不合格。
7标志、标签、使用说明书
7.1每台隔爆型除铁器均应在适当而明显的位置固定产品标牌，产品标牌应符合GB/T13306的规定，并标明下列内容
a）制造厂名称和地址：
b）产品名称和型号：
c）主要技术参数：
d）防爆标志：
e）安全认证标志：
f）出厂编号；
g）制造日期。
7.2防爆标志和安全认证标志应设在外壳明显处，并不可磨灭。7.3产品使用说明书应符合GB9969.1的规定。7.4隔爆型除铁器的包装标志应包括运输、包装、收发货标志和包装储运图示标志，标志应符合GB/T191和GB/T6388的规定。
8包装、运输和贮存
8.1隔爆型除铁器采用封闭包装。包装应符合GB/T13884的要求，包装箱应坚固耐震、通风防雨，并符合水陆运输的要求。
8.2包装箱外壁应有明显的文字标记,其内容包括：a）收货站及收货单位名称；
b）发货站及发货单位名称：
c）合同号及产品名称型号；
d）毛重、净重、箱号和外形尺寸；e）重心、起吊线、贮运图示标志。8.3隔爆型除铁器应随机附带下列技术文件：a）产品装箱单：
b）产品质量合格证明文件；
c）产品使用说明书；
d）配套件的合格证及说明书。
8.4技术文件应装人塑料袋内，放入写明“文件在此”字样的包装箱中。8.5隔爆型除铁器及隔爆型控制柜应贮存在干燥的库房中。8.6隔爆型除铁器每存贮一年应进行一次养护。中华人民共和国
