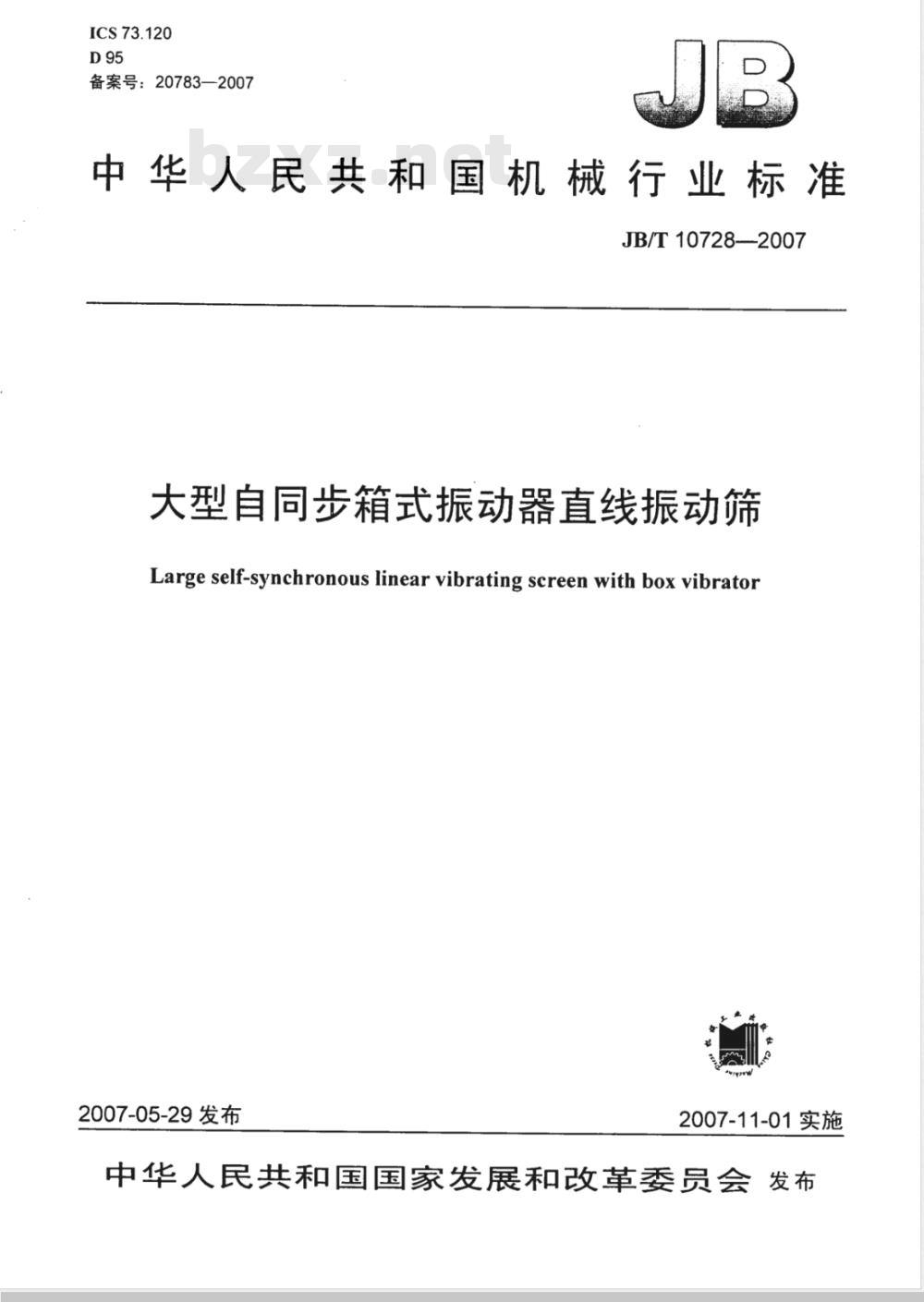

【机械行业标准(JB)】 大型自同步箱式振动器直线振动筛

ICS73.120
备案号：20783—2007
中华人民共和国机械行业标准
JB/T 10728—2007
大型自同步箱式振动器直线振动筛Large self-synchronous linear vibrating screen with box vibrator2007-05-29发布
2007-11-01实施

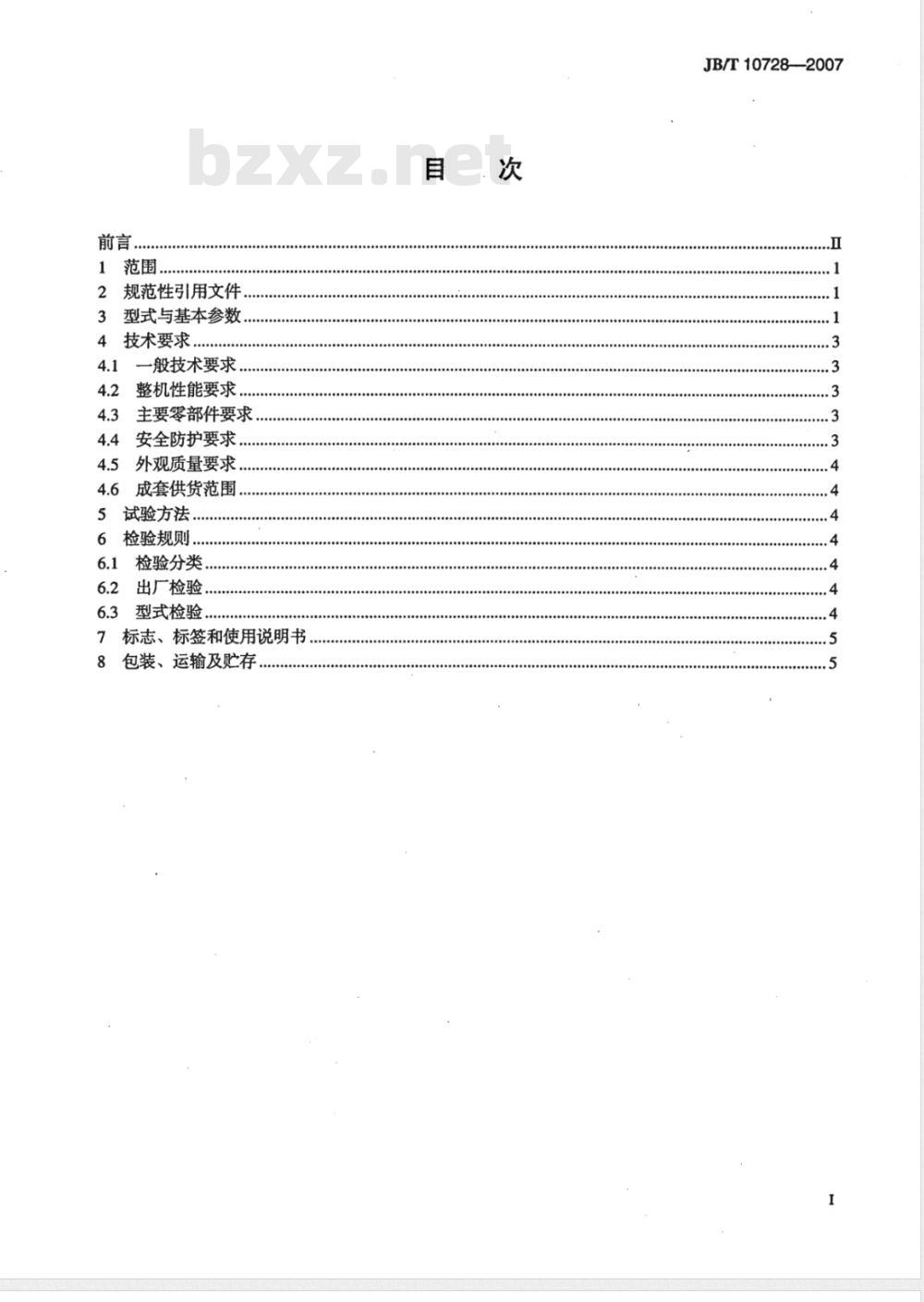

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件..
型式与基本参数
4技术要求..
一般技术要求
整机性能要求.
主要零部件要求
安全防护要求..
4.5外观质量要求.
4.6成套供货范围
5试验方法
6检验规则，
6.1检验分类..
6.2出厂检验..
6.3型式检验..
7标志、标签和使用说明书
包装、运输及贮存
..0.....
JB/T10728—2007
JB/T10728—2007

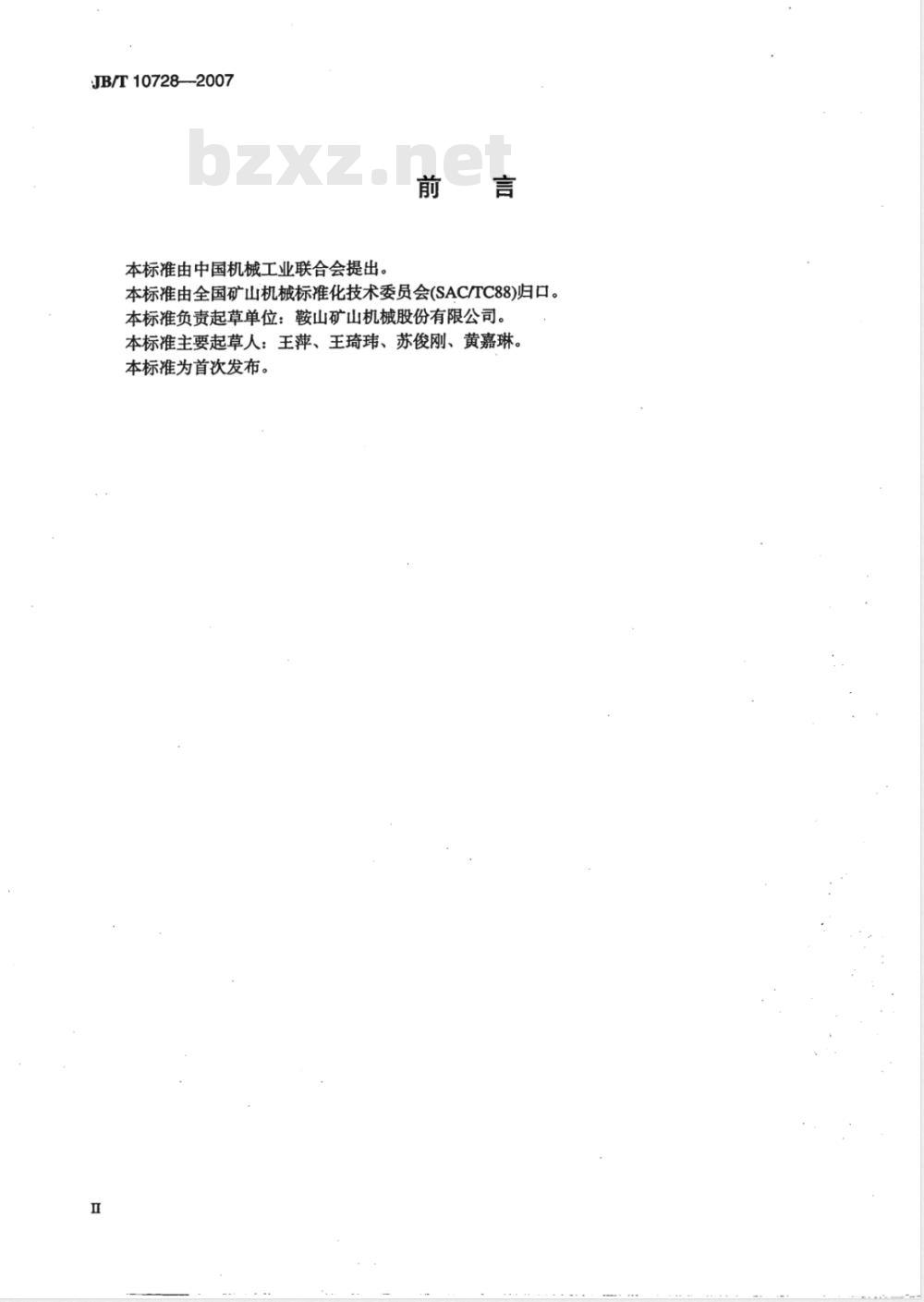

本标准由中国机械工业联合会提出。言
本标准由全国矿山机械标准化技术委员会(SAC/TC88)归口。本标准负责起草单位：鞍山矿山机械股份有限公司。本标准主要起草人：王萍、王琦玮、苏俊刚、黄嘉琳。本标准为首次发布。

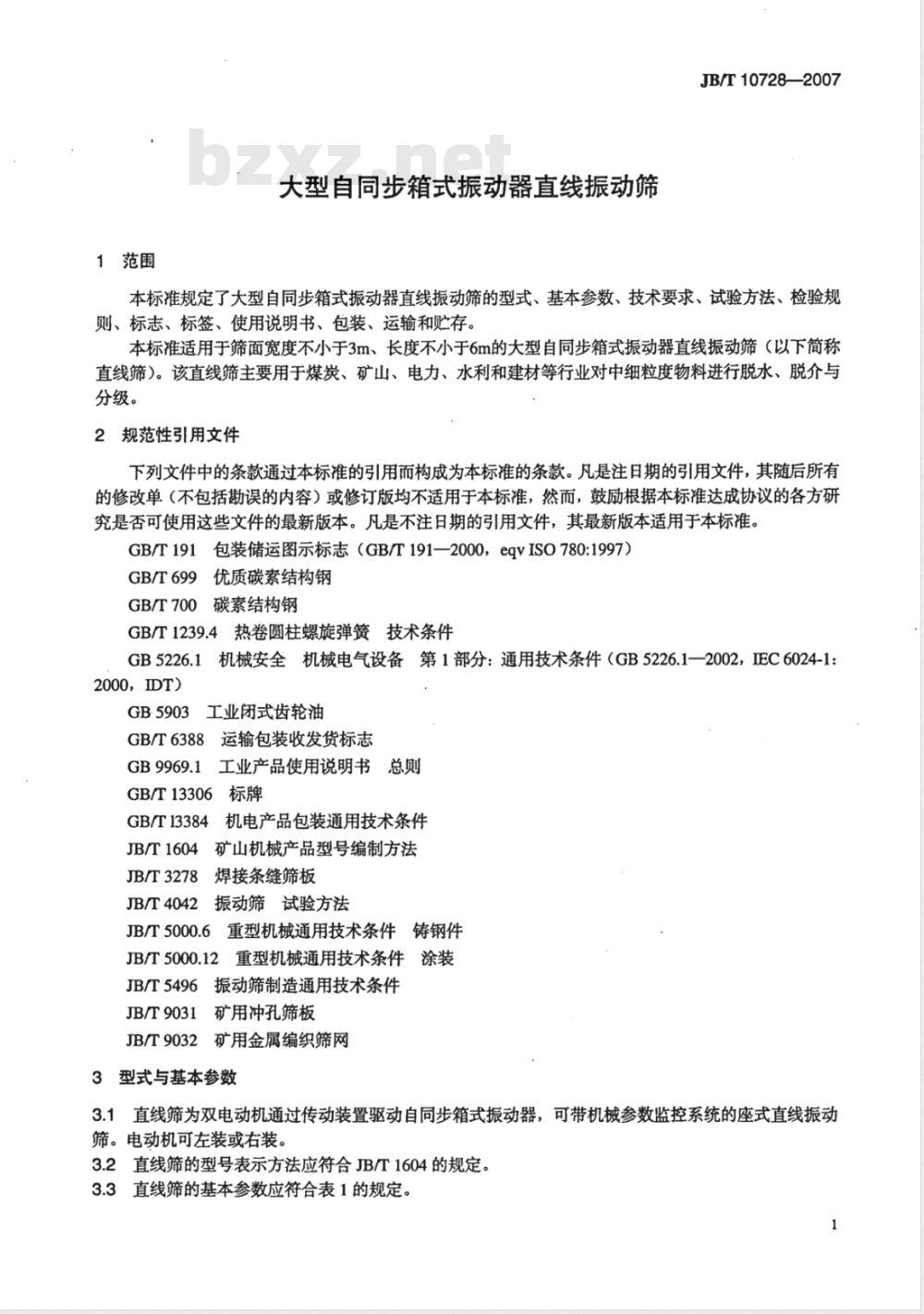

1范围
大型自同步箱式振动器直线振动筛JB/T10728—2007
本标准规定了大型自同步箱式振动器直线振动筛的型式、基本参数、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输和贮存。本标准适用于筛面宽度不小于3m、长度不小于6m的大型自同步箱式振动器直线振动筛（以下简称直线筛）。该直线筛主要用于煤炭、矿山、电力、水利和建材等行业对中细粒度物料进行脱水、脱介与分级。
2规范性引用文件
下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，eqvISO780:1997）GB/T699优质碳素结构钢
GB/T700碳素结构钢bzxz.net
GB/T1239.4热卷圆柱螺旋弹簧技术条件GB5226.1机械安全机械电气设备第1部分：通用技术条件（GB5226.1一2002，IEC6024-1：2000，IDT)
GB5903
工业闭式齿轮油
GB/T6388运输包装收发货标志
GB9969.1工业产品使用说明书总则GB/T13306标牌
GB/T13384
机电产品包装通用技术条件
JB/T1604
矿山机械产品型号编制方法
JB/T3278
焊接条缝筛板
JB/T4042
振动筛试验方法
JB/T5000.6重型机械通用技术条件铸钢件JB/T5000.12重型机械通用技术条件涂装JB/T5496振动筛制造通用技术条件JB/T9031矿用冲孔筛板
JB/T9032矿用金属编织筛网
3型式与基本参数
3.1直线筛为双电动机通过传动装置驱动自同步箱式振动器，可带机械参数监控系统的座式直线振动筛。电动机可左装或右装。
3.2直线筛的型号表示方法应符合JB/T1604的规定。3.3直线筛的基本参数应符合表1的规定。JB/T10728--2007

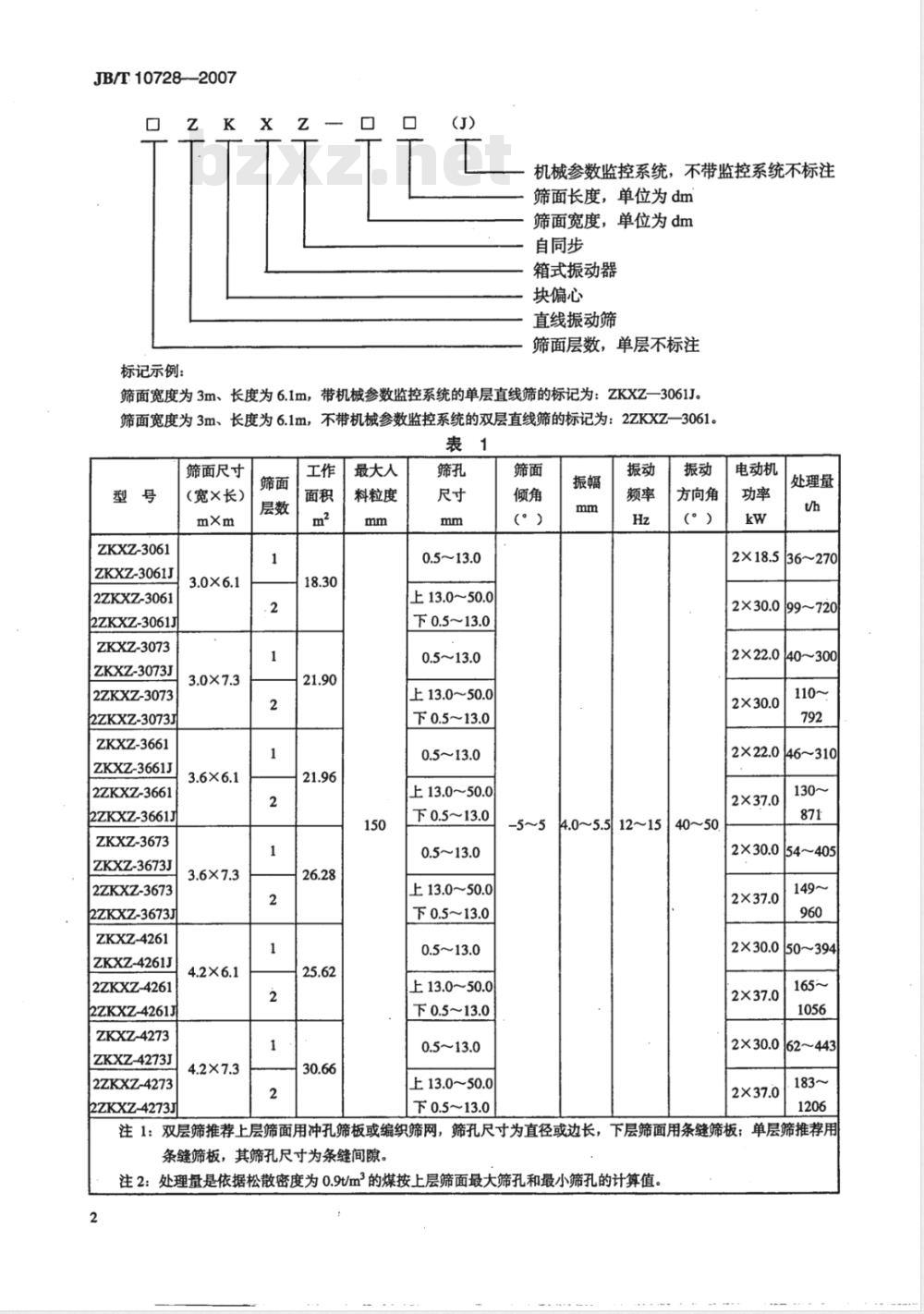

标记示例：
机械参数监控系统，不带监控系统不标注筛面长度，单位为dm
筛面宽度，单位为dm
自同步
箱式振动器
块偏心
直线振动筛
筛面层数，单层不标注
筛面宽度为3m、长度为6.1m，带机械参数监控系统的单层直线筛的标记为：ZKxZ一3061J。筛面宽度为3m、长度为6.1m，不带机械参数监控系统的双层直线筛的标记为：2ZKXZ一3061。工作
筛面尺寸
ZKXZ-3061
ZKXZ-3061J
2ZKXZ-3061
2ZKXZ-30611
ZKXZ-3073
ZKXZ-3073J
2ZKXZ-3073
2ZKXZ-30731
ZKXZ-3661
ZKXZ-3661J
2ZKXZ-3661
2ZKXZ-3661J
ZKXZ-3673
ZKXZ-3673J
2ZKXZ-3673
2ZKXZ-36731
ZKXZ-4261
ZKXZ-4261J
2ZKXZ-4261
2ZKXZ-4261J
ZKXZ-4273
ZKXZ-4273J
2ZKXZ-4273
2ZKXZ-42731
(宽×长）
最大人
料粒度
上13.0~50.0
下0.5~13.0
上13.0~50.0
下0.5~13.0
上13.0~50.0
下0.5~13.0
上13.0~50.0
下0.5~13.0
上13.0~50.0
下0.513.0
上13.0~50.0
下0.5~13.0
512~15
方向角
(°）
电动机
处理量
536~270
099~720
40～300
2×22.046~310
54~405
2×30.050~394
062~443
注1：双层筛推荐上层筛面用冲孔筛板或编织筛网，筛孔尺寸为直径或边长，下层筛面用条缝筛板；单层筛推荐用条缝筛板，其筛孔尺寸为条缝间隙。注2：处理量是依据松散密度为0.9t/m的煤按上层筛面最大筛孔和最小筛孔的计算值。2
4技术要求
4.1一般技术要求
JB/T10728—2007
4.1.1直线筛应符合本标准和JB/T5496的规定，并按照经规定程序批准的图样及技术文件制造4.1.2铸钢件应符合JB/T5000.6的规定。4.1.3普通碳素结构钢应符合GB/T700的规定。4.1.4优质碳素结构钢应符合GB/T699的规定。4.1.5外协件和外购件应有合格证，并经质量检验部门检验合格后方可进行装配。4.2整机性能要求
振动频率偏差不应超过规定值的2.5%。4.2.1
筛箱两侧对称点的振幅差值不应超过0.5mm。4.2.2
筛箱横向摆动不应大于1mm。
4.2.4振动器轴承部位温升不应超过40℃，最高温度不应超过75℃。4.2.5直线筛空负荷运行时噪声不应超过83dB（A）。4.2.6机械参数监控系统应运行可靠，并能对振幅、振动频率、轴承温度、噪声及物料运行状况进行有效监控。
4.2.7支承弹簧应按实际刚度选配，装配后筛箱两侧对称部位高度差不应超过3mm。4.3主要零部件要求
4.3.1筛箱
4.3.1.1筛框各联接部位的联接件应采用环槽铆钉或高强度螺栓和高强度自锁螺母。环槽铆钉抗拉强度不应低于785MPa，高强度螺栓性能等级不应低于10.9S级，高强度自锁螺母性能等级不应低于10级。
4.3.1.2侧板平面度允差每平方米不应超过2mm，筛框对角线等长允差每米不应超过1mm4.3.1.3侧板所有钢材应符合GB/T699和GB/T700的规定，其抗拉强度不应低于406MPa，并不得拼接。
4.3.1.4横梁不得拼接，筛框下横梁相邻两梁的平行度误差不应超过2mm。4.3.1.5编织筛网应符合JB/T9032的规定，冲孔筛板应符合JB/T9031的规定，条缝筛板应符合JB/T3278的规定。
4.3.1.6编织筛网沿全长应均匀张紧，并用张紧螺栓和高强度自锁螺母联接。4.3.1.7工字梁与端板的垂直度误差每米不应超过1mm。4.3.1.8振动器安装梁焊后应进行消除应力处理，与振动器结合面的平面度误差不应大于0.2mm。4.3.1.9允许筛箱的各零部件拆卸运输，拆卸前应标明零部件间定位标记。重新组装后，安装筛面的平面其平面度误差每平方米不应大于2mm，其对角线等长误差每米不应大于1mm。4.3.2振动器
4.3.2.1箱式振动器应采用自动集中润滑。腔内应注入适量性能不低于GB5903要求的工业闭式齿轮油；轴承温度超过75℃时应能自动报警。4.3.2.2振动器箱体应采用抗拉强度不低于570MPa、屈服点不低于310MPa的铸钢件制造。4.3.2.3振动器润滑油清洁度不应超过380mg。4.3.2.4振动器底脚高强度螺栓性能等级不应低于10.9S级，高强度自锁螺母性能等级不应低于10级，4.3.2.5振动器装配后，主轴应转动灵活、无卡阻现象。4.3.3减振装置
螺旋弹簧应符合GB/T1239.4的要求，其刚度极限偏差不应超过5%，并应进行喷丸处理。4.4安全防护要求
4.4.1直线筛的外露的转动零部件应有安全防护装置。3
JB/T10728--2007
4.4.2直线筛的电气设备应符合GB5226.1的规定。4.4.3带机械参数监控系统的直线筛运行过程中，出现异常现象时监控系统应发出报警信号。4.5外观质量要求
涂装应符合JB/T5000.12的规定。除锈等级喷射或抛射不应低于Sa2'/2，手工或动力工具不应低于St3；涂漆表面应均匀，不应有气泡、裂纹、脱皮和流痕等缺陷。4.6成套供货范围
直线筛的成套供货范围包括：
a）筛箱（振动器、筛网装配其上）；b）传动装置：
c）支承装置；
d）控制系统；
e）减振装置；
f）电动机及支架；
g）转动部件安全防护罩。
5试验方法
直线筛的试验应按JB/T4042的有关规定进行。6检验规则
6.1检验分类
直线筛的检验分为出厂检验和型式检验。6.2出厂检验
6.2.1每台直线筛须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。
6.2.2出厂检验在制造厂进行，空运转8h检验下列项目：a）振幅；
b）振动频率；
c）振动方向角；
d）噪声：
e）振动器轴承部位最高温度和温升；f）筛箱两侧对称点振幅差；
g）筛箱横向摆动；
h）机械参数监控系统的可靠性。6.3型式检验
6.3.1有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产时；b）正式生产后，产品结构、材料或工艺有较大改变，可能影响产品性能时；c）正式生产时，每三年或每生产50台应进行一次检验；d）长期停产后恢复生产时；
e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督检验机构提出进行型式检验要求时。6.3.2
型式检验应包括本标准的全部要求。型式检验应从出厂检验合格的产品中抽取一台进行，如检验不合格，应加倍抽检。若仍不合格则判此次型式检验不合格。
7标志、标签和使用说明书
JB/T10728—2007
7.1每台直线筛均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称及地址；
b）产品名称及型号；
c）主要技术参数；
d）出厂编号；
e）生产日期。
7.2直线筛应编写产品使用说明书，使用说明书应符合GB9969.1的规定。7.3直线筛的包装标志应包括运输包装收发货标志和包装储运图示标志。标志应符合GB/T6388和GB/T191的规定。
8包装、运输及贮存
8.1直线筛的包装应符合GB/T13384和水陆运输的要求。除对电气设备和V带等采用封闭包装外，其余可采用包扎或裸装。
8.2金属件的外露加工表面应涂防锈油，并用塑料薄膜包扎。8.3包装箱应通风防雨，外壁应有明显的文字标记，并应符合7.3的规定。其内容包括：a）收货站及收货单位名称；
b）发货站及发货单位名称；
c）合同号、产品名称及型号：
d）毛重、净重、箱号及外形尺寸；e）重心、起吊线和贮运图示标志8.4裸装时应在明显位置系标签，标签标志应符合7.3的规定，其重心位置标在产品上。8.5直线筛的包装应随机附带下列技术文件：a）产品质量合格证明文件；
b）产品使用说明书；
c）产品安装图；
d）成套发货明细表。
8.6直线筛存放时应垫平放稳，并与地面保持一定距离，不可堆放。露天存放应有防雨、防晒和防积水措施。
8.7直线筛每存放一年，应进行一次养护。5
