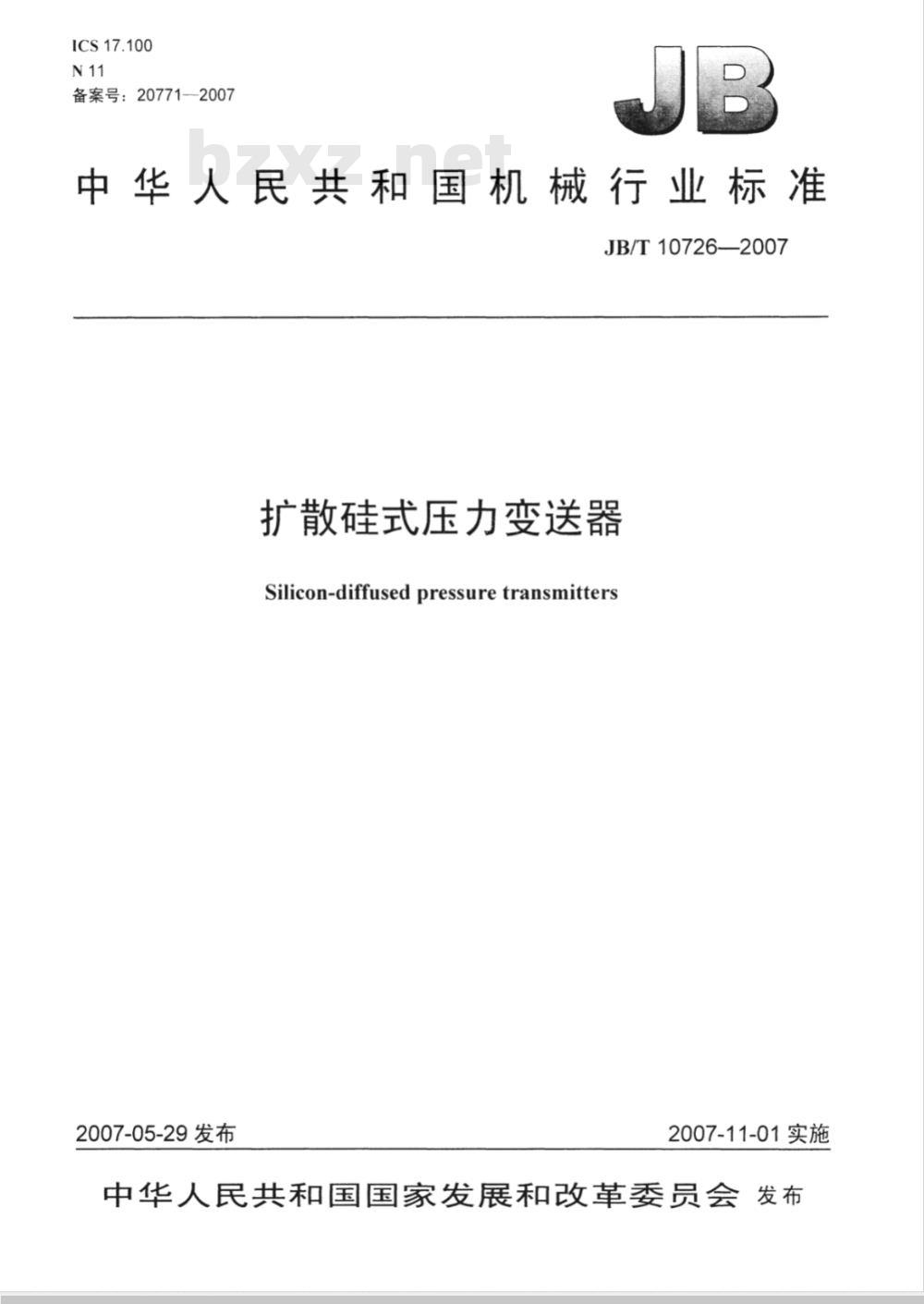

【机械行业标准(JB)】 扩散硅式压力变送器

ICS17.100
备案号：20771—2007
中华人民共和国机械行业标准　JB/T 10726—2007
扩散硅式压力变送器
Silicon-diffusedpressuretransmitters2007-05-29发布
2007-11-01实施
中华人民共和国国家发展和改革委员会发布前言…

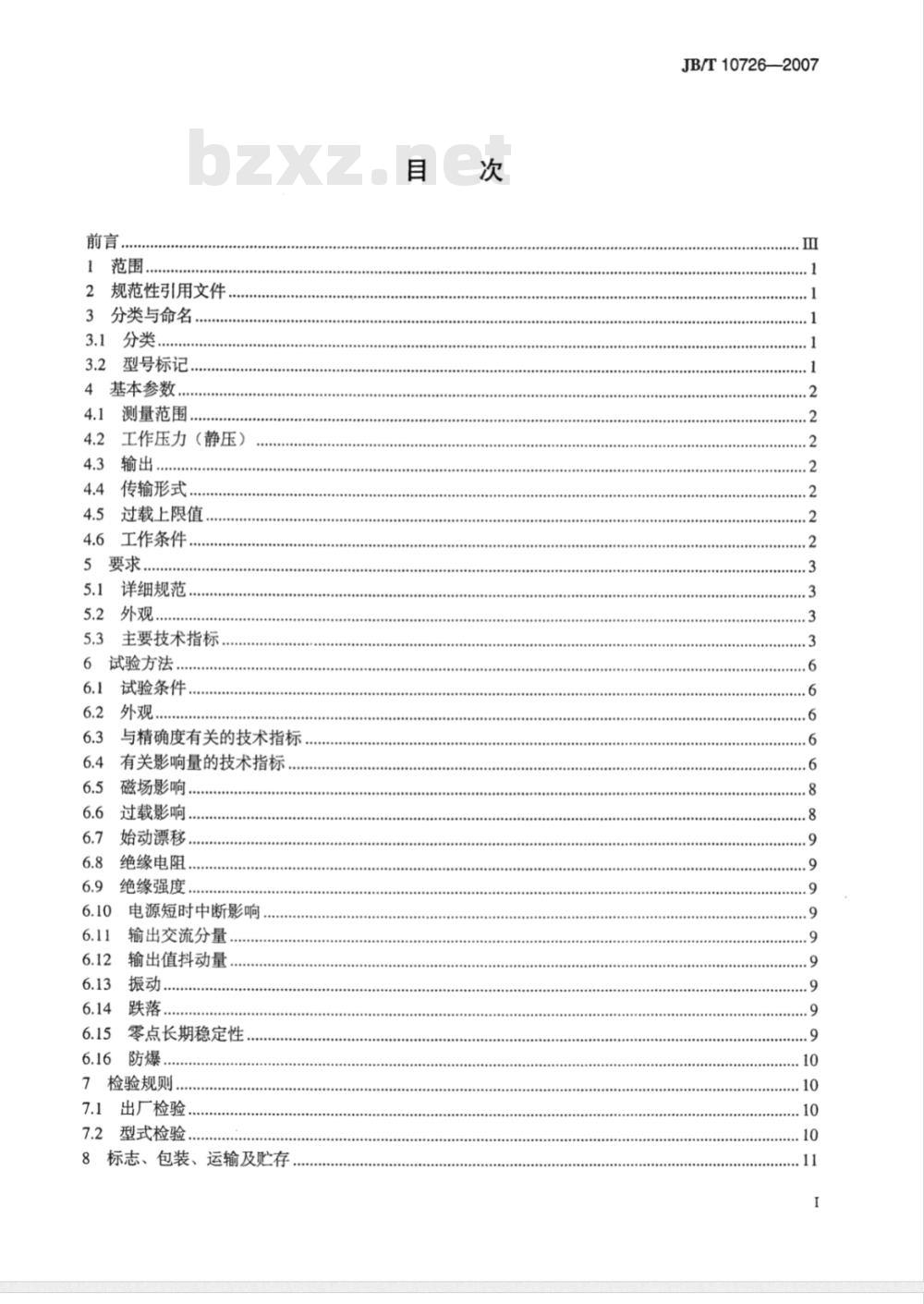

2规范性引用文件，
3分类与命名
3.1分类.
型号标记，
4基本参数..
测量范围..
工作压力（静压）
传输形式.
过载上限值，
工作条件
详细规范.
主要技术指标，
试验方法.
试验条件，
外观，
与精确度有关的技术指标
有关影响量的技术指标.
磁场影响
过载影响..
始动漂移.
绝缘电阻.
绝缘强度
电源短时中断影响
输出交流分量.
6.12输出值抖动量.
6.13振动..
6.14跌落，
6.15零点长期稳定性
6.16防爆..
7检验规则..
7.1出厂检验..
7.2型式检验.
8标志、包装、运输及贮存
JB/T10726—2007
JB/T10726—2007

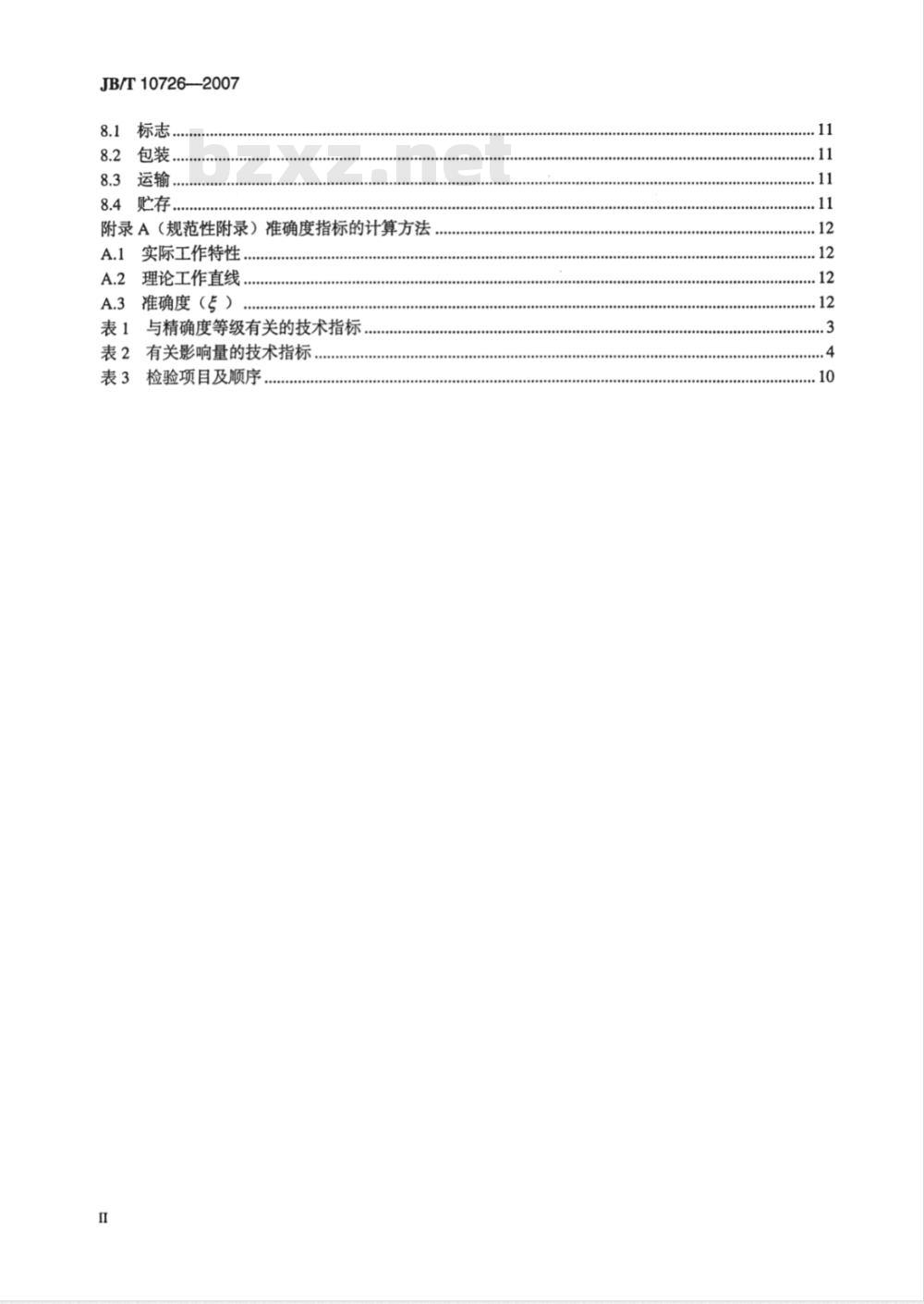

8.3运输.
8.4贮存
附录A（规范性附录）准确度指标的计算方法实际工作特性
A.2理论工作直线
A.3准确度（）
表1与精确度等级有关的技术指标表2有关影响量的技术指标
表3检验项目及顺序..
0000.000000

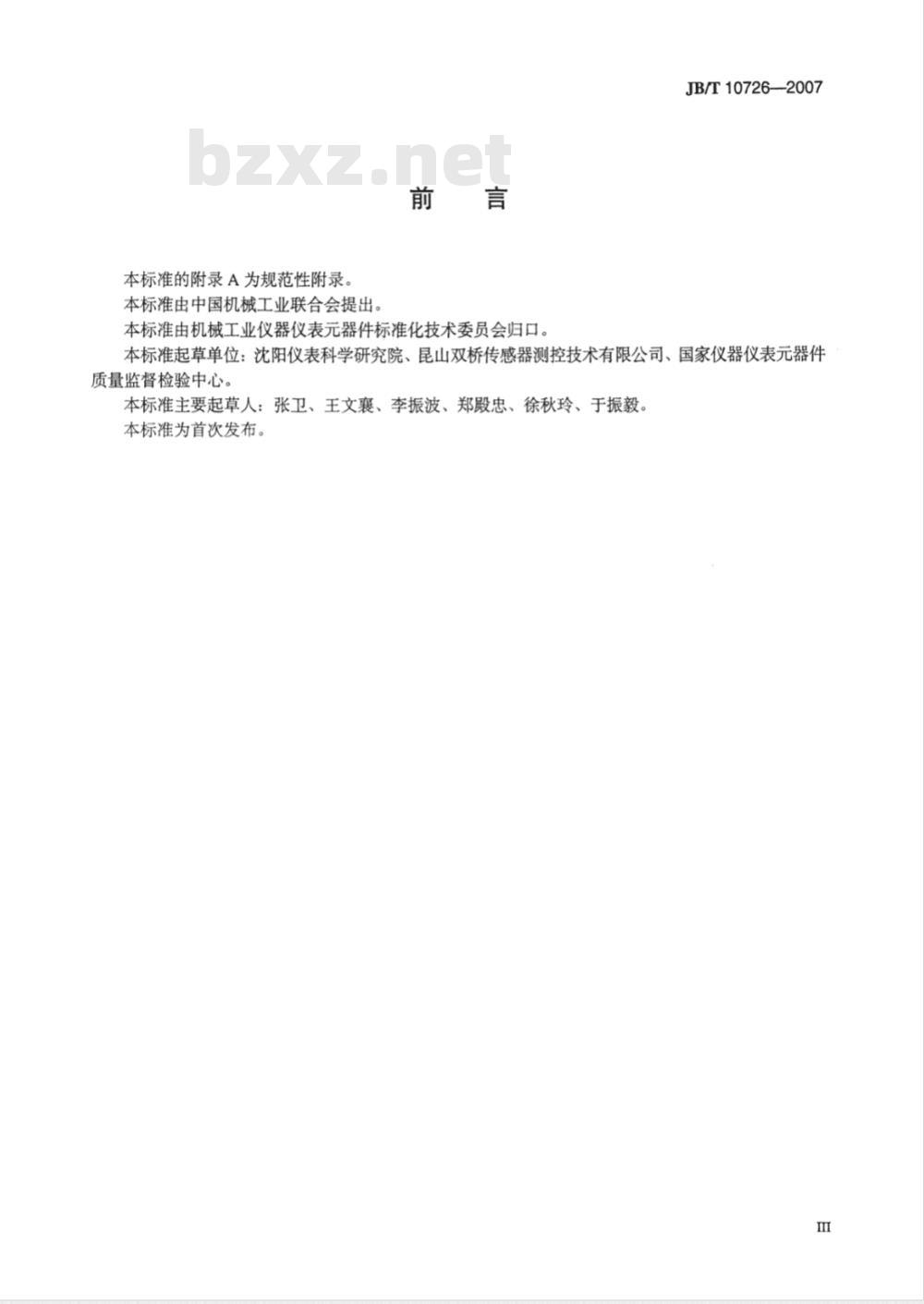

本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出，前言
本标准由机械工业仪器仪表元器件标准化技术委员会归口。JB/T10726—2007
本标准起草单位：沈阳仪表科学研究院、昆山双桥传感器测控技术有限公司、国家仪器仪表元器件质量监督检验中心。
本标准主要起草人：张卫、王文襄、李振波、郑殿忠、徐秋玲、于振毅、本标准为首次发布。

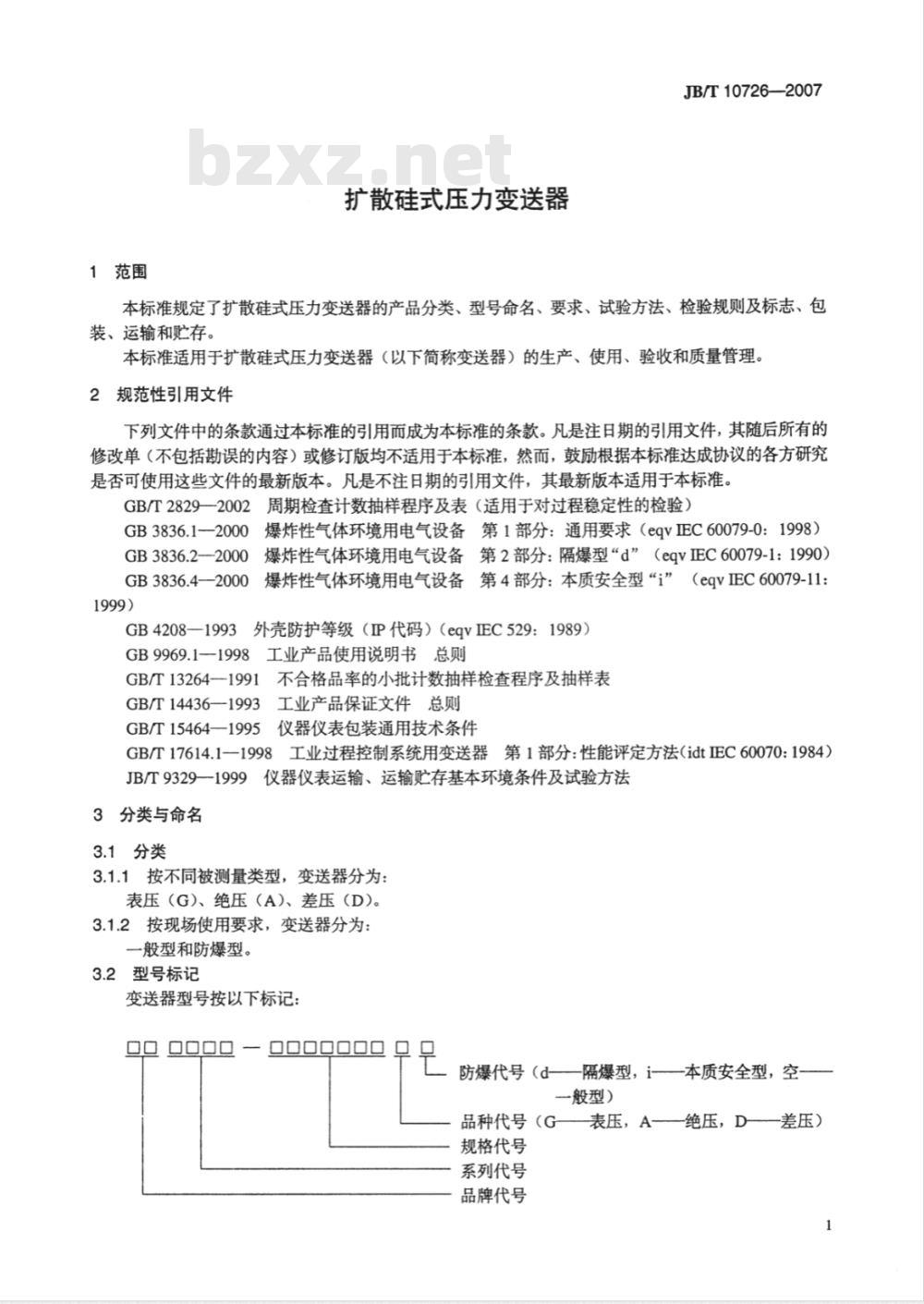

1范围
扩散硅式压力变送器
JB/T10726—2007
本标准规定了扩散硅式压力变送器的产品分类、型号命名、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于扩散硅式压力变送器（以下简称变送器）的生产、使用、验收和质量管理。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2829—2002周期检查计数抽样程序及表（适用于对过程稳定性的检验）GB3836.1一2000爆炸性气体环境用电气设备第1部分：通用要求（eqvEC60079-0：1998）GB3836.22000爆炸性气体环境用电气设备第2部分：隔爆型“d”（eqvEC60079-1：1990）GB3836.42000爆炸性气体环境用电气设备第4部分：本质安全型“i”（eqvIEC60079-11：1999）
外壳防护等级（IP代码）（eqvEC529：1989）GB4208—1993
GB9969.1一1998工业产品使用说明书总则GB/T13264一1991不合格品率的小批计数抽样检查程序及抽样表GB/T14436—1993
工业产品保证文件总则
GB/T15464—1995
仪器仪表包装通用技术条件
工业过程控制系统用变送器第1部分：性能评定方法（idtEC60070：1984）GB/T17614.1—1998
JB/T9329—19991
仪器仪表运输、运输贮存基本环境条件及试验方法3分类与命名
3.1分类
3.1.1按不同被测量类型，变送器分为：表压（G)、绝压（A)、差压（D)。3.1.2按现场使用要求，变送器分为：一般型和防爆型。
3.2型号标记
变送器型号按以下标记：
0000一00000000
防爆代号（d——隔爆型，i—本质安全型，空—一般型）
品种代号（G—表压，A——绝压，D——差压）规格代号
系列代号
品牌代号
JB/T10726—2007
4基本参数
4.1测量范围
变送器的测量范围应符合详细规范的规定。除另有规定外，变送器测量范围推荐从下列数据中选取：
1×10″、1.6×10″、2×10″、2.5×10″、3×10″、4×10″、5×10、6×10″、8×10″。其中n=0、1、2、3…。
测量范围的单位为：Pa、kPa、MPa、GPa。4.2工作压力（静压）
变送器（差压）的工作压力推荐从下列数据中选取：250kPa、400kPa、600kPa、1MPa、1.6MPa、2.5MPa、4MPa、6MPa、10MPa、16MPa、25MPa、32MPa、40MPa、50MPa、64MPa。4.3输出
变送器的输出可分为模拟输出、模拟与数字混合输出和数字输出。、4.3.1模拟输出
变送器的输出信号为4mA～20mA直流电流信号、0mA～10mA直流电流信号、0mA～20mA直流电流信号、0V～5V直流电压信号、0V～10V直流电压信号、.0.5V～4.5V直流电压信号。推荐输出形式：4mA～20mA直流电流信号。4.3.2混合输出
变送器的输出信号除4mA～20mA直流电流信号外，同时在其输出的直流电流信号上调制了数字信号，如符合HART协议的变送器等。4.3.3数字输出
变送器的输出信号为数字，如符合FF协议的变送器等。4.4传输形式
变送器的传输形式为二线制、三线制、四线制。推荐传输形式：二线制。
4.5过载上限值
变送器所能承受过载试验的试验压力上限值（满量程的倍数）应优先从下列数据中选取：1.25倍、1.5倍、2倍、3倍、5倍、10倍。4.6工作条件
环境温度下限值优先从下列数据中选取：-55℃、-40℃、-30℃、-25℃、-20℃、-10℃、0℃。注：敏感元件工作在0℃以下时，要求被测量介质不能凝固，或部分凝固。环境温度上限值优先从下列数据中选取：50℃、60℃、70℃、80℃、85℃、90℃、100℃、125℃。相对湿度：5%~95%（25℃时）。大气压力：86kPa～106kPa。
交流外磁场：≤400A/m。
额定工作电压：24VDC、土15VDC。推荐额定工作电压：24VDC。
工作电压范围：推荐24V土12VDC。防护等级应符合GB4208的规定，优先从下列数据中选取：IP65、IP67。
5要求
5.1详细规范
JB/T10726—2007
详细规范的制定由生产厂根据本标准结合变送器的具体技术参数制定：详细规范必须符合本标准的相关规定；本标准没有规定的，详细规范可引用其他相关标准，并在规范性引用文件中标明所引用标准。5.2外观
变送器外观应符合下列要求
a）壳体表面光洁、完好，无划痕及其他损伤；b）产品铭牌、标牌等完整，并牢固地固定在外壳上；c）仪表内不得有灰尘、残渣等杂物；d）防爆产品的防爆标志应明显、清晰。5.3主要技术指标
5.3.1与精确度等级有关的技术指标5.3.1.1准确度、端基一致性、回差、重复性、死区的选取原则根据变送器的精确度等级，其相应的准确度、端基一致性、回差、重复性、死区等指标应符合相应等级或更高等级的要求，见表1。与精确度等级有关的技术指标
准确度
端基一致性
重复性
注1：准确度：是系统误差与随机误差的综合反映。注2：FS为满量程，以下同。
精确度等级
注3：变送器的满量程小于或等于6kPa时不考虑死区5.3.1.2准确度
根据不同的精确度等级，变送器的准确度宜从表1对应的精确度等级或更高等级选取。5.3.1.3端基一致性（非线性）
根据不同的精确度等级，变送器的端基一致性宜从表1对应的精确度等级或更高等级选取。5.3.1.4回差
根据不同的精确度等级，变送器的回差宜从表1对应的精确度等级或更高等级选取。5.3.1.5重复性
根据不同的精确度等级，变送器的重复性宜从表1对应的精确度等级或更高等级选取。5.3.1.6死区
根据不同的精确度等级，变送器的死区宜从表1对应的精确度等级或更高等级选取。3
JB/T10726—2007
2有关影响量的技术指标
有关影响量的技术指标的选取原则5.3.2.1
根据不同的精确度等级，变送器的有关影响量的影响指标应符合详细规范的规定。变送器有关影响量影响的允许值推荐从表2对应的精确度等级或更高等级选取。表2有关影响量的技术指标
输出负载影响（适用于电流输出）%FS
电源电压变化影响
温度影响
%FS/℃
单向静压影响
静压影响
满量程输出
满量程输出
（零点调整后）
精确度指标
满量程输出
（零点调整后）
精确度指标
磁场影响
过载影响
始动漂移
绝缘电阻
绝缘强度
电源短时中断影响
输出交流分量
输出值抖动量
零点长期稳定性
精确度等级
应符合5.3.1的要求（仅适用于差压变送器）≤0.15
应符合5.3.1的要求（仅适用于差压变送器）≤0.075
推荐从下列数值中选取：
≥20MQ，≥50MQ，≥100M2，≥200M2，≥500M2。
测量用直流电压值推荐采用：
100V、250V、500V、1000V。
测量用交流电压应从下列数据中选取：100V、250V、500V、1000V、1500V、、2000V。
5.3.2.2输出负载影响
JB/T10726—2007
根据不同的精确度等级，输出负载对变送器影响的允许值宜从表2对应的精确度等级或更高等级选取。
5.3.2.3电源电压变化影响
根据不同的精确度等级，电源电压变化对变送器影响的允许值宜从表2对应的精确度等级或更高等级选取。
5.3.2.4温度影响
根据不同的精确度等级，温度对变送器影响，包括零点温漂和满量程输出温漂，其允许值宜从表2对应的精确度等级或更高等级选取。5.3.2.5单向静压影响（仅适用于差压变送器）根据不同的精确度等级，单向静压对变送器影响的允许值宜从表2对应的精确度等级或更高等级选取。
5.3.2.6静压影响（仅适用于差压变送器）根据不同的精确度等级，静压对变送器影响的允许值宜从表2对应的精确度等级或更高等级选取。
5.3.2.7磁场影响
根据不同的精确度等级，磁场对变送器影响的允许值宜从表2对应的精确度等级或更高等级选取。
5.3.2.8过载影响（适用于除差压以外的其他各类变送器）根据不同的精确度等级，过载对变送器影响的允许值宜从表2对应的精确度等级或更高等级选取。5.3.2.9始动漂移影响
根据不同的精确度等级，始动漂移对变送器影响的允许值宜从表2对应的精确度等级或更高等级选取。
5.3.3绝缘电阻
变送器电源端子与壳体之间的绝缘电阻推荐从表2中选取。5.3.4绝缘强度
变送器电源端子与壳体之间的绝缘强度推荐从表2中选取，试验后，应无飞弧和击穿现象。5.3.5电源短时中断影响
变送器电源短时中断前后稳态值变化量宜从表2对应的精确度等级或更高等级选取。5.3.6输出交流分量
变送器加2502纯电阻负载，测量负载电阻上的交流电压有效值，其值推荐从表2中选取。5.3.7输出值抖动量
变送器输出值的抖动量推荐从表2中选取。5.3.8振动
变送器经过振动试验后，其机械结构性能应良好，零点输出、满量程输出的变化量和过载影响允许值宜从表2对应的精确度等级或更高等级选取。5.3.9跌落
变送器经过跌落试验后，其零点输出、满量程输出的变化量宜从表2对应的精确度等级或更高等级选取。
5.3.10零点长期稳定性
变送器的零点长期稳定性，宜从表2对应的精确度等级或更高等级选取。5.3.11防爆
需要在防爆场合使用的变送器必须取得隔爆型或本质安全型防爆许可证。5
JB/T10726—2007
6试验方法
6.1试验条件
6.1.1一般试验条件
a）环境温度：15℃～35℃。
b）相对湿度：45%～75%。
c）电源电压：24（1土1%）VDC，纹波含量：≤50mV。d）输出信号变化应平稳、均匀。e）接通电源后稳定30min。Www.bzxZ.net
f）除地磁场外，无其他外界磁场干扰，无振动。g）环境大气压：86kPa~106kPa。h）为了便于检测，一般可以将变送器输出电流在2502负载电阻两端的电压降作为变送器的输出信号，单位为V。负载电阻要求：250（1土0.02%）2。6.1.2参比试验环境条件
a）温度：20℃±2℃；
b）相对湿度：65%±5%；
c）压力：86kPa～106kPa；
d）负载电阻：250（1±0.02%）2。6.2外观
采用目视检查，结果应符合5.2的要求。6.3与精确度有关的技术指标
6.3.1与精确度有关的技术指标试验方法与精确度有关的技术指标试验，按GB/T17614.1一1998中6.1规定的方法进行，循环次数为三次。6.3.2准确度
按公式（A.9）计算变送器的准确度，结果应符合5.3.1.2的要求。6.3.3端基--致性（非线性）
按GB/T17614.1中6.1.3端基一致性规定的方法进行，结果应符合5.3.1.3的要求。6.3.4回差
按GB/T17614.1中6.1.4回差规定的方法进行，结果应符合5.3.1.4的要求。6.3.5重复性
按GB/T17614.1中6.1.5重复性规定的方法进行，循环次数为三次，结果应符合5.3.1.5的要求。6.3.6死区
按GB/T17614.1中6.1.6死区规定的方法进行，结果应符合5.3.1.6的要求。6.4有关影响量的技术指标
6.4.1输出负载变化影响
在变送器满量程的10%、50%、100%处施加压力，同时，在各个不同压力点将变送器的输出负载从2502变化到6002，每次间隔502，测量各压力点下负载变化时变送器的输出值。按公式（1）计算，结果应符合5.3.2.2的要求。
式中：
I——输出负载变化引起的输出变化；AP
·（1)
满量程10%、50%、100%输出时，各负载点的实测输出值分别与输出负载为2502时输出值的差值，单位为mA或V；
Yrs—静态校准的满量程输出值，单位为mA或V。6.4.2电源电压变化影响
JB/T10726—2007
在变送器满量程的10%、50%、100%处施加压力，同时，在各个不同压力点将变送器的电源电压从24V增加到26.4V、从24V降到21.6V，测量各压力点下电源电压变化时变送器的输出值。按公式（2）计算，其结果应符合5.3.2.3的要求。AP
式中：
V——电源电压变化引起的输出变化；X100%
（2）
AP;—满量程10%、50%、100%输出时，21.6V、26.4V的实测输出值分别与电源电压24V时输出值的差值，单位为mA或V。
6.4.3温度影响
按GB/T17614.1中6.2.10规定的方法进行，全温区至少取包括上限温度、参比温度、下限温度以及上限温度与参比温度的中间温度、参比温度与下限温度的中间温度五个温度点下的零点和满量程变送器输出值，按公式（3）、公式（4）计算，结果应符合5.3.2.4的要求。P:-RL20
式中：
各测量点的温度值，单位为℃
参比温度值（t20=20℃）；
Jt; - t2ol
Pm-Pr2o
各温度测量点零点的输出值，单位为mA或V；Pu
-20℃时，零点的输出值，单位为mA或V；X100%
各温度测量点满量程的输出值，单位为mA或V；-20℃时，满量程的输出值，单位为mA或V；-温度变化引起的零点输出变化；-温度变化引起的满量程输出变化。6.4.4单向静压影响（仅适用于差压变送器）（3）
在变送器一侧施加压力，并缓慢增加到由4.2规定的工作压力值，保压1min后，将压力缓慢降到零。试验前，测量零点输出和满量程输出，卸载5min后，再次测量零点输出和满量程输出（测量满量程输出前，允许调整零点）：另一侧测量方法相同。按公式（5）、公式（6）计算，其结果应符合5.3.2.5的要求。
式中：
Pon-Pog
PFn - Prg
（5）
