【机械行业标准(JB)】 带刀具自动交换装置的刀库 第1部分： 技术条件

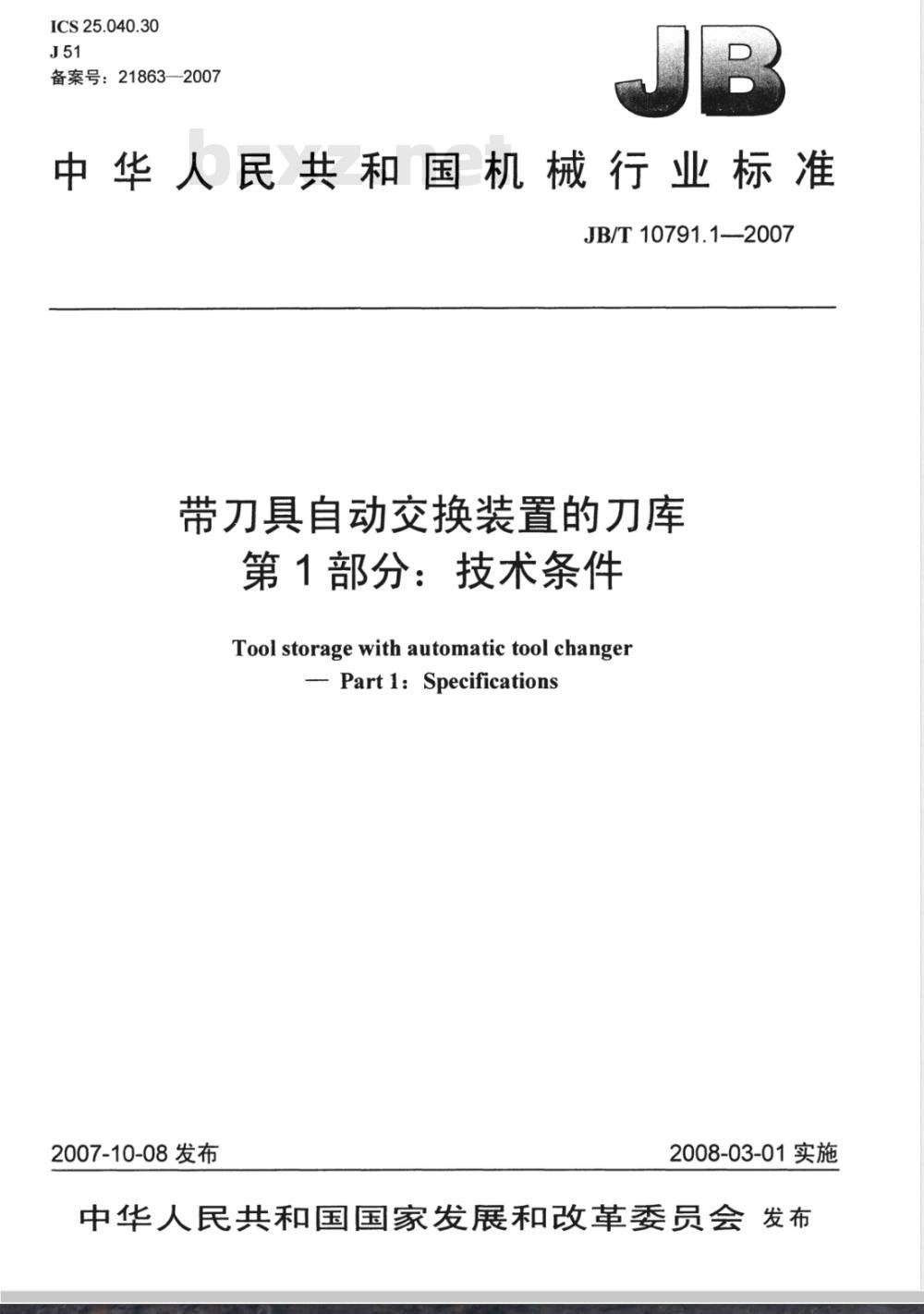

ICS25.040.30
备案号：21863—2007
中华人民共和国机械行业标准
JB/T 10791.1-2007
带刀具自动交换装置的刀库
第1部分：技术条件
Tool storage with automatic tool changenPart1：Specifications
2007-10-08 发布
2008-03-01实施

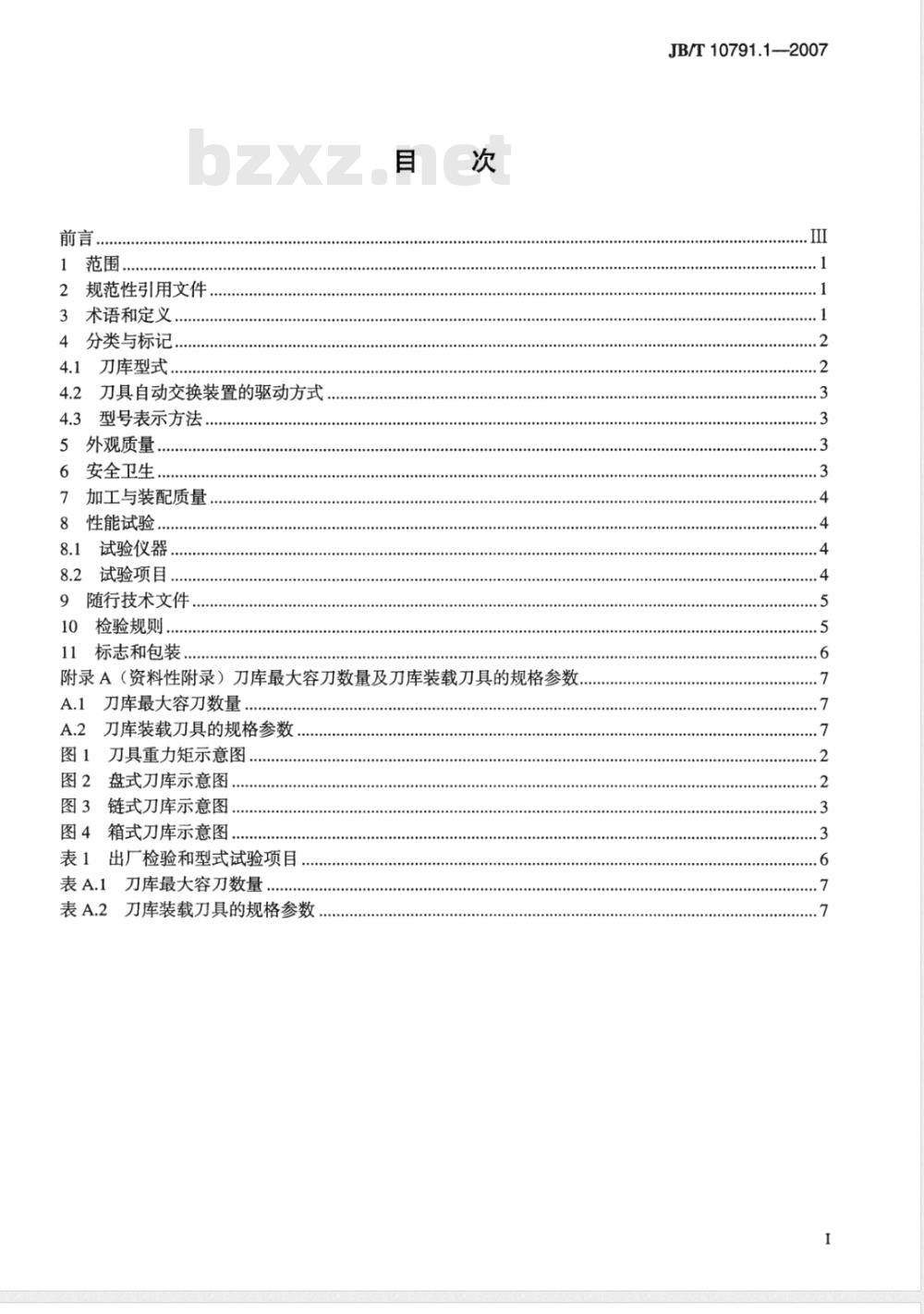

中华人民共和国国家发展和改革委员会发布前言.
1范围
2规范性引用文件
3术语和定义.
4分类与标记
刀库型式
刀具自动交换装置的驱动方式
4.3型号表示方法
5外观质量..…．
安全卫生
加工与装配质量
性能试验..
8.1试验仪器.
8.2试验项目.
9随行技术文件
检验规则…
标志和包装
附录A（资料性附录）刀库最大容刀数量及刀库装载刀具的规格参数A.1刀库最大容刀数量...
A.2刀库装载刀具的规格参数
图1刀具重力矩示意图
图2盘式刀库示意图，
图3链式刀库示意图
图4箱式刀库示意图，
表1出厂检验和型式试验项目
表A.1刀库最大容刀数量，
表A.2刀库装载刀具的规格参数
JB/T10791.1—2007

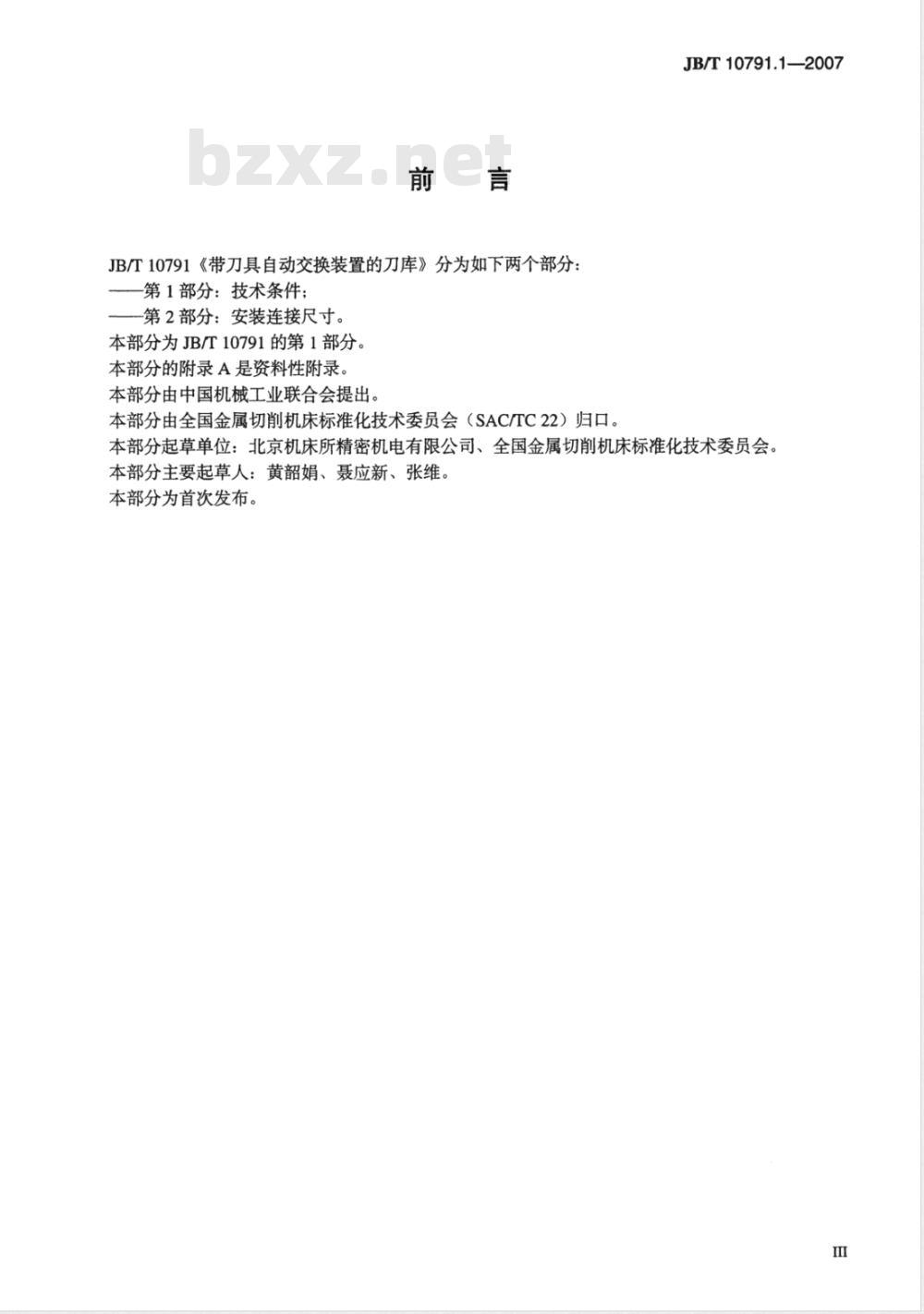

JB/T10791《带刀具自动交换装置的刀库》分为如下两个部分：一第1部分：技术条件；
-第2部分：安装连接尺寸。
本部分为JB/T10791的第1部分
本部分的附录A是资料性附录。
本部分由中国机械工业联合会提出。本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。JB/T10791.1—2007
本部分起草单位：北京机床所精密机电有限公司、全国金属切削机床标准化技术委员会，本部分主要起草人：黄韶娟、聂应新、张维。本部分为首次发布。

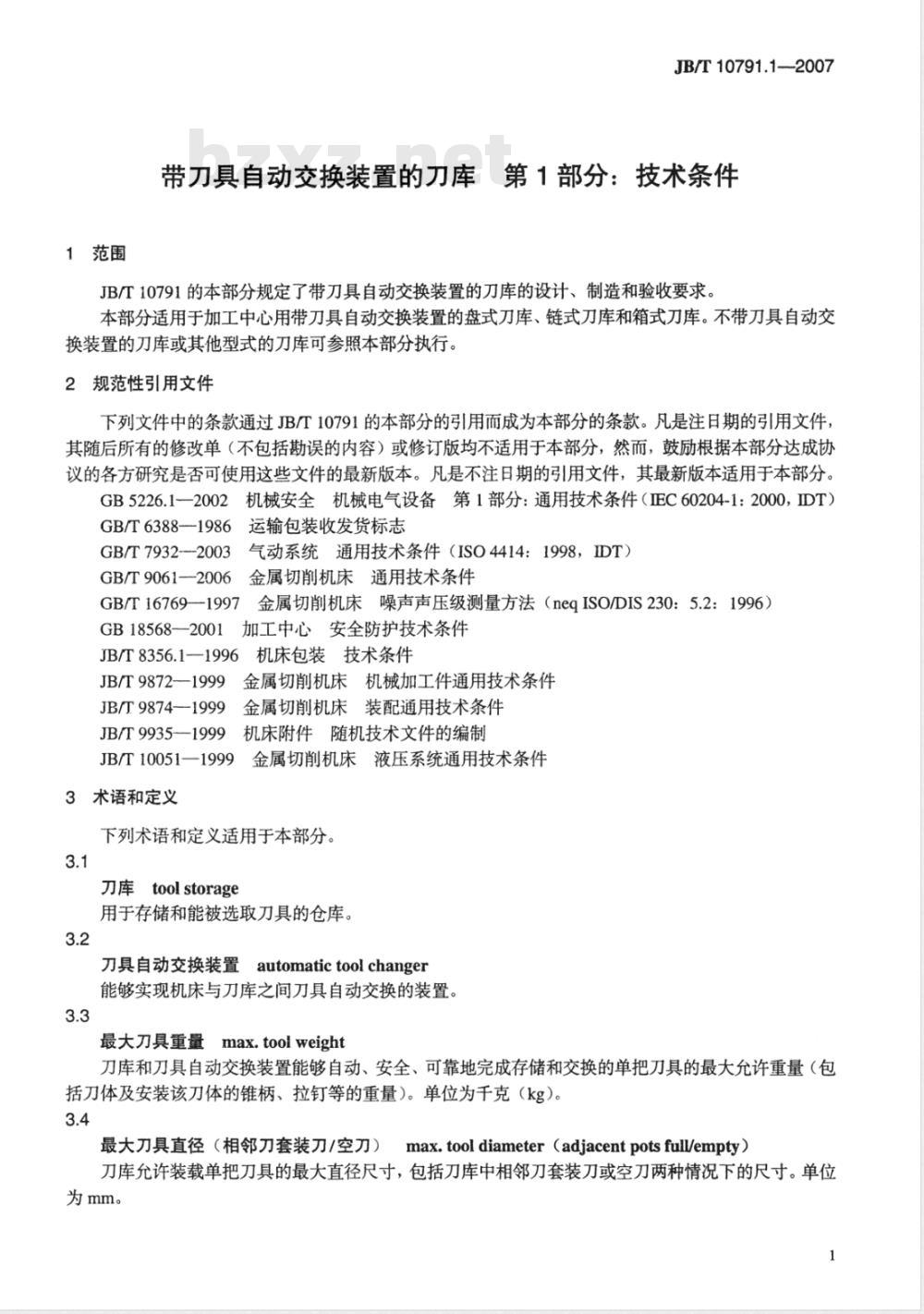

1范围
JB/T10791.1--2007
带刀具自动交换装置的刀库第1部分：技术条件JB/T10791的本部分规定了带刀具自动交换装置的刀库的设计、制造和验收要求。本部分适用于加工中心用带刀具自动交换装置的盘式刀库、链式刀库和箱式刀库。不带刀具自动交换装置的刀库或其他型式的刀库可参照本部分执行。规范性引用文件
下列文件中的条款通过JB/T10791的本部分的引用而成为本部分的条款。凡是注日期的引用文件：其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB5226.1—2002机械安全机械电气设备第1部分：通用技术条件（IEC60204-1：2000，IDT）GB/T63881986运输包装收发货标志GB/T7932-2003气动系统通用技术条件（ISO4414：1998，IDT）GB/T9061—2006金属切削机床通用技术条件GB/T167691997金属切削机床噪声声压级测量方法（neqISO/DIS230：5.2：1996）GB18568-2001加工中心安全防护技术条件JB/T8356.1一1996机床包装技术条件金属切削机床机械加工件通用技术条件JB/T9872-1999
JB/T9874-1999
金属切削机床装配通用技术条件JB/T9935一1999机床附件随机技术文件的编制JB/T10051—1999
3术语和定义
金属切削机床液压系统通用技术条件下列术语和定义适用于本部分。3.1
刀库tool storage
用于存储和能被选取刀具的仓库。3.2
刀具自动交换装置
automatictoolchanger
能够实现机床与刀库之间刀具自动交换的装置。3.3
最大刀具重量max.tooiweight
刀库和刀具自动交换装置能够自动、安全、可靠地完成存储和交换的单把刀具的最大允许重量（包括刀体及安装该刀体的锥柄、拉钉等的重量）。单位为千克（kg）。3.4
最大刀具直径（相邻刀套装刀/空刀）max.tooldiameter（adjacentpotsful/empty）刀库允许装载单把刀具的最大直径尺寸，包括刀库中相邻刀套装刀或空刀两种情况下的尺寸。单位为mm。bzxZ.net
JB/T10791.1—2007

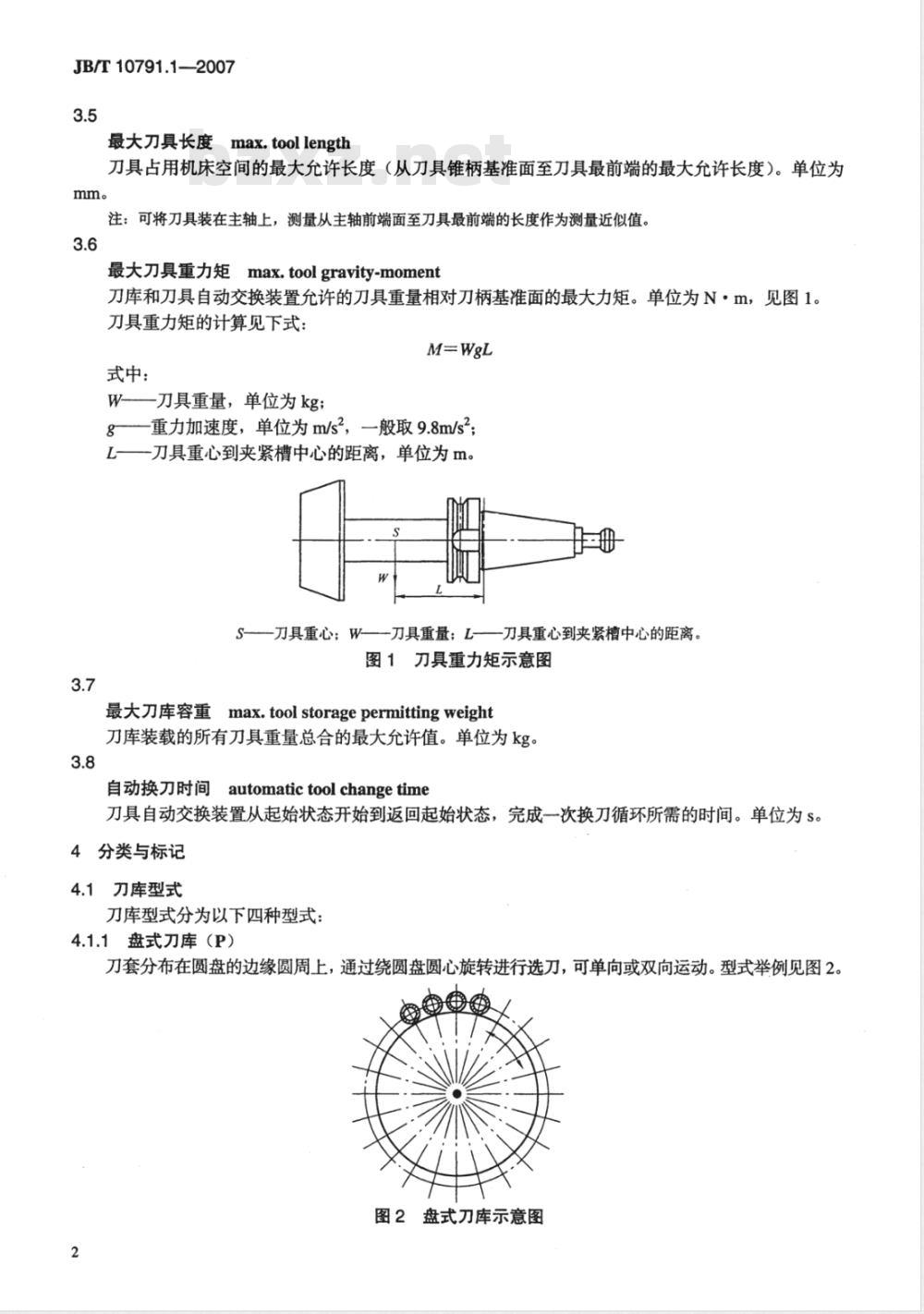

最大刀具长度max.toollength
刀具占用机床空间的最大允许长度（从刀具锥柄基准面至刀具最前端的最大允许长度）。单位为mm。
注：可将刀具装在主轴上，测量从主轴前端面至刀具最前端的长度作为测量近似值。3.6
最大刀具重力矩max.toolgravity-moment刀库和刀具自动交换装置允许的刀具重量相对刀柄基准面的最大力矩。单位为N·m，见图1。刀具重力矩的计算见下式：
式中：
W-—刀具重量，单位为kg；
一重力加速度，单位为m/s2，一般取9.8m/s2刀具重心到夹紧槽中心的距离，单位为m。刀具重心；W刀具重量；L—刀具重心到夹紧槽中心的距离。图1刀具重力矩示意图
最大刀库容重max.toolstoragepermittingweight刀库装载的所有刀具重量总合的最大允许值。单位为kg。3.8
自动换刀时间automatictoolchangetime刀具自动交换装置从起始状态开始到返回起始状态，完成一次换刀循环所需的时间。单位为S。4分类与标记
4.1刀库型式
刀库型式分为以下四种型式：
4.1.1盘式刀库（P）
刀套分布在圆盘的边缘圆周上，通过绕圆盘圆心旋转进行选刀，可单向或双向运动。型式举例见图2。图2
盘式刀库示意图
4.1.2链式刀库（L）
JB/T10791.1—2007
刀套分布在链条的节点上，链条通过沿设计轨迹的运动完成选刀，可单向或双向运动。型式举例见图3。
4.1.3箱式刀库（X）
刀套呈阵列分布在箱体内，并在箱体内位置固定，通过刀库自身选刀装置的运动完成选刀。型式举例见图4。
图3链式刀库示意图
4.1.4其他型式（Q）
4.2刀具自动交换装置的驱动方式a）电动机驱动，用D表示
b）液压驱动，用Y表示；
c）气压驱动，用Q表示。
4.3型号表示方法
图4箱式刀库示意图
型号由锥柄代号、刀库最大容刀数量、刀库型式代号、刀具自动交换装置的驱动方式代号以及结构代号组成。其中，刀具自动交换装置的驱动方式，在同时存在两种以上的驱动控制方式时，标示主要驱动方式；结构代号由生产厂自行确定。例如：适用于BT50锥柄的盘式刀库，刀具自动交换装置的驱动方式为电动机驱动，刀库最大容刀数量24把，其型号标记为：
锥柄代号
5外观质量
24PD-XX
结构代号（由生产厂自行确定）驱动方式
刀库型式
最大容刀数
5.1外观表面不应有图样未规定的凸起、凹陷、粗糙不平和其他磕碰、锈蚀等损伤，应清洁、不粘有污渍、油迹等。防护罩表面应均匀、平整、不翘曲等。5.2外露结合面的边缘应整齐、均匀，没有明显错位及缝隙不均匀现象，错位量应符合GB/T9061的规定。
5.3电气、液压、气动系统的管线外露部分应布局紧凑、排列整齐并可靠固定，不产生扭曲、折叠。6安全卫生
6.1刀库和刀具自动交换装置应采用GB18568一2001中规定的三级安全防护措施，以避免产生选刀时3
JB/T10791.1-—2007
刀具从刀库掉落、刀具交换时刀具从手爪掉落、拔刀插刀时刀具掉落、换刀点位置变化引起的手爪打刀以及控制和信号失灵等引起的危险6.2刀套组件、手爪组件对刀具的夹持与松开应可靠。6.3所有可调整部位，在调整完成后，应用锁紧装置，将被调整件可靠锁紧。6.4刀库应具有安全防护罩或安全防护栏等安全防护措施（可与机床防护罩、防护栏等集成为一体，达到安全防护作用）。
6.5刀具装卸、调整、维修应方便，并应避免产生各种危险。6.6运动部件不允许同时动作时，其控制机构应互锁。手动操作面板应设有急停控制开关及分步动作控制开关。
6.7刀库和刀具自动交换装置应具有良好的动态稳定性，在自动运行中不应出现缓冲失灵、撞击、异常振动等现象。
6.8按GB/T16769的规定测量噪声。刀库和刀具自动交换装置运转时不应有异常的噪声和冲击声，其连续运转噪声声压级应不超过75dB（A）。6.9使用说明书中，应注明有关安全、操作及维修等注意事项。6.10其他的安全要求应符合GB5226.1和GB18568的有关规定。7加工与装配质量
7.1刀套和手爪等关键零部件应采取与使用寿命相适应的耐磨及抗疲劳等措施。7.2零件的加工制造应符合JB/T9872一1999的相关规定，7.3具有固定换刀点位置的刀库，换刀位置的定位应准确，保证刀具可靠存、取。7.4装配应符合JB/T9874的规定，所有螺栓连接处应按设计要求拧紧。电气系统应符合GB5226.1的规定。7.5
7.6气动系统应符合GB/T7932的规定。液压系统应符合JB/T10051的规定。7.7
7.8刀库、刀具自动交换装置的涂漆应符合有关的规定。8性能试验
8.1试验仪器
刀库、刀具自动交换装置试验台或与其配套的加工中心机床。试验台应至少具备模拟刀库、刀具自动交换装置的手动分步操作运行、连续自动运行功能及力具自动交换计数功能8.2试验项目
8.2.1最大刀具重量刀具交换试验刀库仅装人满足最大刀具重量的刀具，进行刀具自动交换试验。刀具在每个刀套自动重复交换次数应不少于五次。对刀位有特殊规定的，应同时在规定刀位进行试验（交换次数不少于五次）。不应出现掉刀、碰撞、机械结构的异常振动等现象。8.2.2最大刀具直径（相邻刀套装刀）刀具交换试验在刀库相邻刀位上，装入满足最大刀具直径（相邻刀套装刀）的刀具，进行刀具自动交换试验。对刀位有特殊规定的，应同时在规定刀位进行试验。不应出现掉刀、碰撞、机械结构的异常振动等现象。8.2.3最大刀具直径（相邻刀套空刀）刀具交换试验在刀库相邻刀套空刀的刀位上，装人满足最大刀具直径（相邻刀套空刀）的刀具，进行刀具自动交换试验。对刀位有特殊规定的应同时在规定刀位进行试验。不应出现掉刀、碰撞、机械结构的异常振动等现象。
8.2.4最大刀具重力矩刀具交换试验4
JB/T10791.1-2007
刀库仅装人满足最大刀具重力矩的刀具，进行刀具自动交换试验。每个刀套自动重复交换次数应不少于五次。对刀位有特殊规定的应同时在规定刀位进行试验（交换次数不少于五次）。不应出现掉刀、碰撞、机械结构的异常振动等现象8.2.5最大刀库容重刀具交换试验刀库中装满刀具，其中，每一把装人的刀具都不超过最大刀具重量、最大刀具直径（相邻刀套装刀）、最大刀具重力矩的允许值，同时，装入刀具的总重量达到最大刀库容重。驱动刀库进行自动选刀及刀具自动交换试验，每个刀位的刀具自动交换次数应不少于10次。不应出现刀库运转不平稳、定位不准确换刀参考点变动而导致的掉刀、碰撞等故障。8.2.6运转噪声试验
刀库中装满刀具，其中，满足最大力具重量、最大力具直径（相邻力套装力/空力）、最大力具重力矩的刀具应至少各有一把，分别进行刀具自动交换试验。在距离刀具自动交换装置1m远的位置，进行噪声测量。
8.2.7自动换刀时间试验
使用测量传感器、示波器或其他时间计量仪器，计量仪器的显示精度应不低于0.1s，采用自动测量方式，进行一次或两次测量，确定自动换刀时间。在结构、零件等发生变化对自动换刀时间有影响时应重新试验。
8.2.8连续刀具自动交换试验
将刀库中装满刀具，其中，满足最大刀具重量、最大刀具直径（相邻刀套装刀）、最大刀具重力矩的刀具应至少各有一把，对刀具的刀位有特殊规定的，应按规定刀位装人规定的刀具，进行连续刀具自动交换试验。程序中每个刀位上的刀具均应进行交换。对于定点换刀，每个刀位的刀具自动交换次数应不少于五次；对任选换刀，每个刀位的刀具自动交换次数应不少于15次。不应出现掉刀、碰撞、机械结构的异常振动现象。
试验完成后，应检查刀库、刀具自动交换装置，不应出现紧固件松动、漏油、刀具交换参考点位置变化等现象。
9随行技术文件
9.1随行技术文件应至少包括使用说明书、合格证明书、装箱单。9.2使用说明书、合格证明书应符合JB/T9935的规定。并注明刀库、刀具自动交换装置的型号及性能指标，包括：
自动换刀时间；
最大刀具直径（相邻刀套装刀/空刀）；最大刀具重量；
一最大刀具重力矩；
最大刀库容重。
10检验规则
10.1出厂检验项目见表1。每台带刀具自动交换装置的刀库应经检验合格后方能出厂。产品在生产厂库房存放超过一年时，应在出厂前重新进行出厂检验。10.2型式试验项目见表1。凡遇到下列情况之一者，应进行型式试验新产品试制时；
一当设计和工艺上的变更足以引起某些性能发生变化时；一生产厂认为有必要时。
JB/T10791.1—2007
外观质量
安全卫生
加工、装配质量
最大刀具重量试验
表1出厂检验和型式试验项目
最大刀具直径（相邻刀套装刀）试验最大刀具直径（相邻刀套空刀）试验最大刀具重力矩试验
最大刀库容重试验
运转噪声
自动换刀时间
连续刀具自动交换试验
随行技术文件完整性
若供应商或制造商与用户之间有特殊协议，按协议进行验收10.3
11标志和包装
11.1产品铭牌上应标明：
型号；
一最大刀具重量、最大刀具直径等；出厂检验
输人总功率、电压、电流或流体所需的压力、流量等外部条件；一出厂编号；
出厂日期；
制造商或供应商名称、地址及电话等联系方式。型式试验
11.2包装前所有活动的零、部件应移至使刀库、刀具自动交换装置具有最小外形尺寸的位置，并加以固定。
11.3包装前所有外露重要配合面或加工面应涂防锈油或粘贴防锈纸，防锈期应为一年。11.4包装前所有流体管接头及各元件的外露接口应封闭固定，并标明记号。11.5装箱时应使重心尽量接近包装箱中下部，使整体重心稳定。重心偏高时应采用卧式包装，重心明显偏离中心的要采取相应的措施。11.6刀库、刀具自动交换装置在包装箱内应可靠固定。外部应加塑料薄膜罩，薄膜厚度应大于0.08mm，罩面不得有积水和渗漏水处，内部放置一定量的干燥剂。11.7拆下的电线、非金属件及金属件等应另行封装固定，并标明记号。11.8包装箱外部打印标志，如重心、起吊位置、发运单位及接收单位等标志应符合GB/T6388的规定。11.9其余应符合JB/T8356.1的规定。6
1刀库最大容刀数量
附录A
（资料性附录）
刀库最大容刀数量及刀库装载刀具的规格参数刀库的最大容刀数量宜采用表A.1所列的数据表A.1刀库最大容刀数量
刀库最大容刀数量
2力库装载力具的规格参数
JB/T10791.1-2007
刀库装载刀具的规格参数宜采用不小于表A.2所列数据。对表中未列出的不同型号的锥柄可参照同一级别锥柄使用，对有特殊要求、特殊用途的刀库可自行确定其指标参数：刀库装载刀具的规格参数
锥柄型号
25（7：24）或32*（1：10）
30*（7：24）或40*（1：10）
35*（7：24）或50*（1：10）
40#（7：24）或63*（1：10）
45#（7：24）或80*（1：10）
50*（7:24）或100*（1：10）
24）或125*（1:10)
55*（7：2
60*（7：24）或160*（1：10）
最大刀具重量kg
最大刀具长度
中华人民共和
机械行业标准
带刀具自动交换装置的刀库
第1部分：技术条件
JB/T10791.1—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·19千字2008年3月第1版第1次印刷
定价：12.00元
书号：15111·8826
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379779
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
