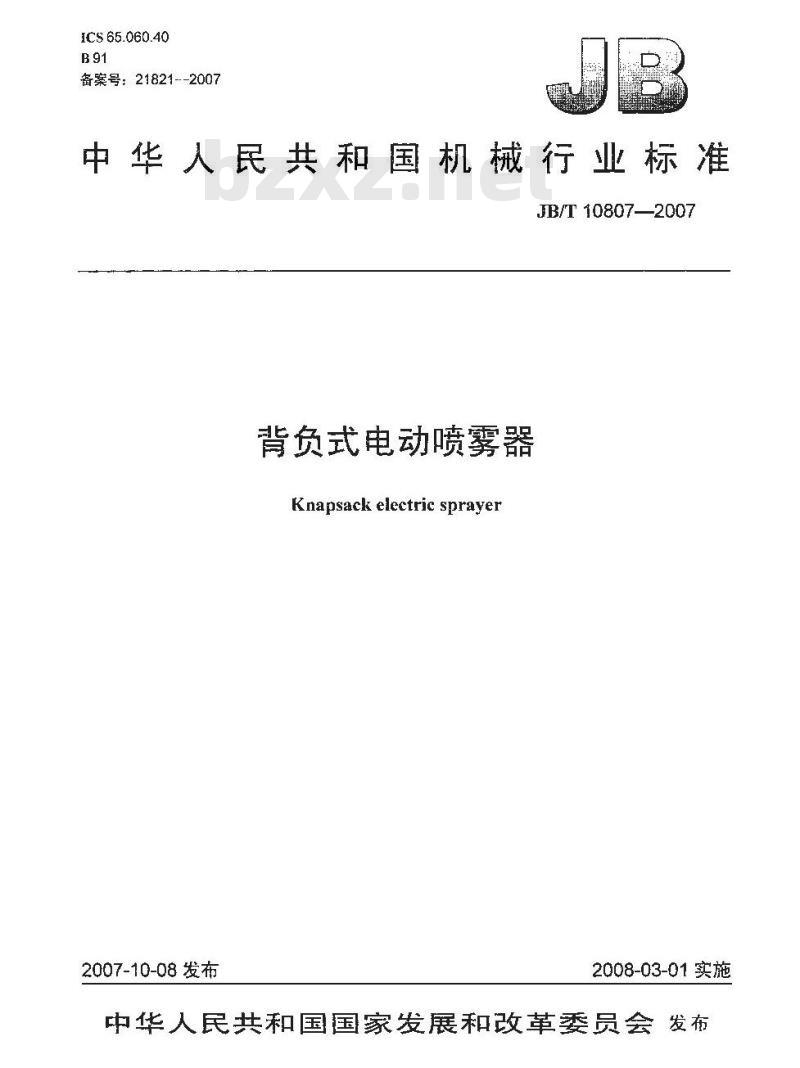

ICS 65.060.40
备案号：21821--2007
中华人民共和国机械行业标准
JB/T10807—2007
背负式电动喷雾器
Knapsackelectricsprayen
2007-10-08发布
2008-03-01实施
中华人民共和国国家发展和改革委员会发布前言

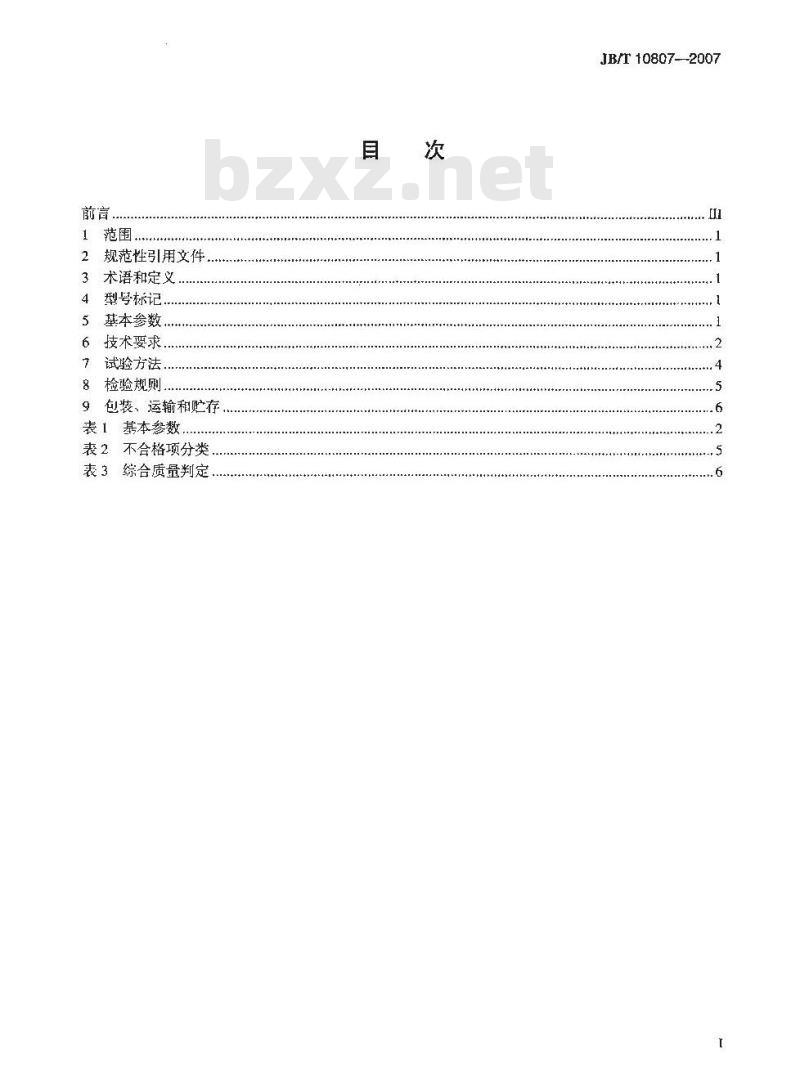

范围、
规范性引用文件
术语和定义
型标记
基本参数
技术要求..
试验方法
检验规则，
包装、运输和贮存
表 基本参数.
表2不合格项分类
表3综合质量判定.
JB/T 10807--2007

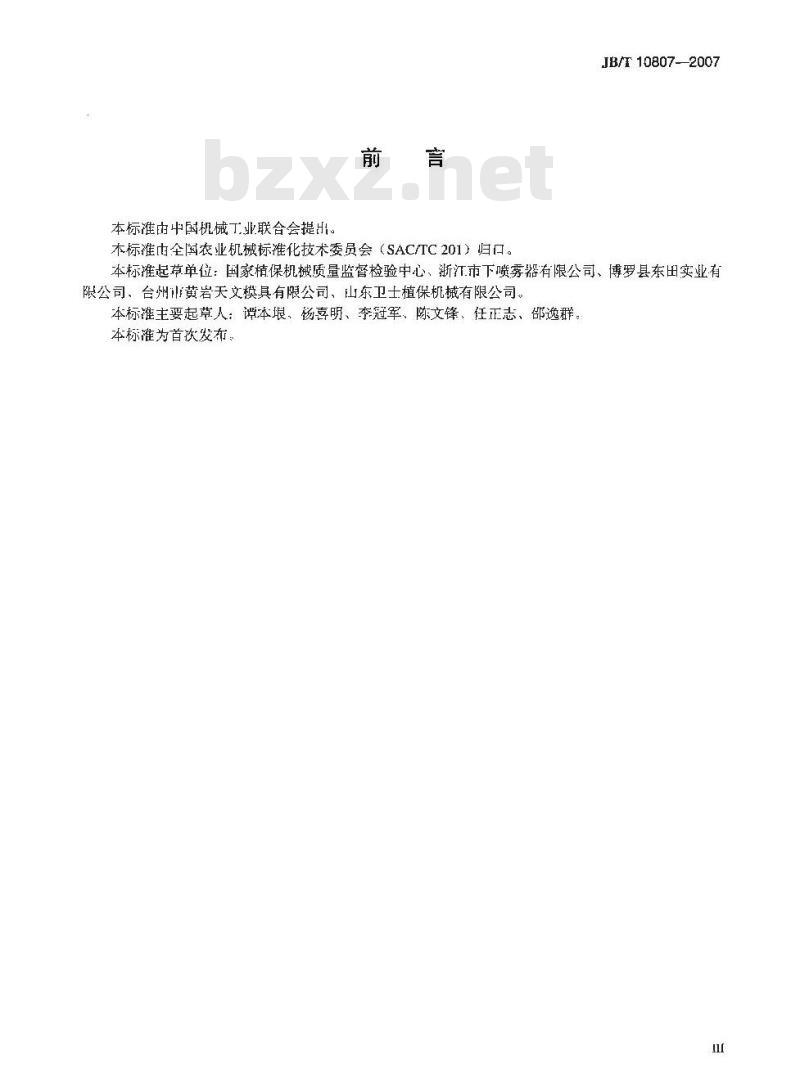

本标准由中国机械了业联合会提出。前
本标准由全国农业机械标推化技术委员会（SAC/TC201）归口。JB/T10807-2007
本标准起草单位：国家植保机械质量监督检验中心、渐江市下喷雾器有限公司、博罗县东田实业有限公司、台州市黄岩天文模具有限公司、山东卫士植保机械有限公司。本标淮主要起草人：谭本琅，喜明、李冠军、陈文锋，任正志，邵逸群，本标雄为首次发布。

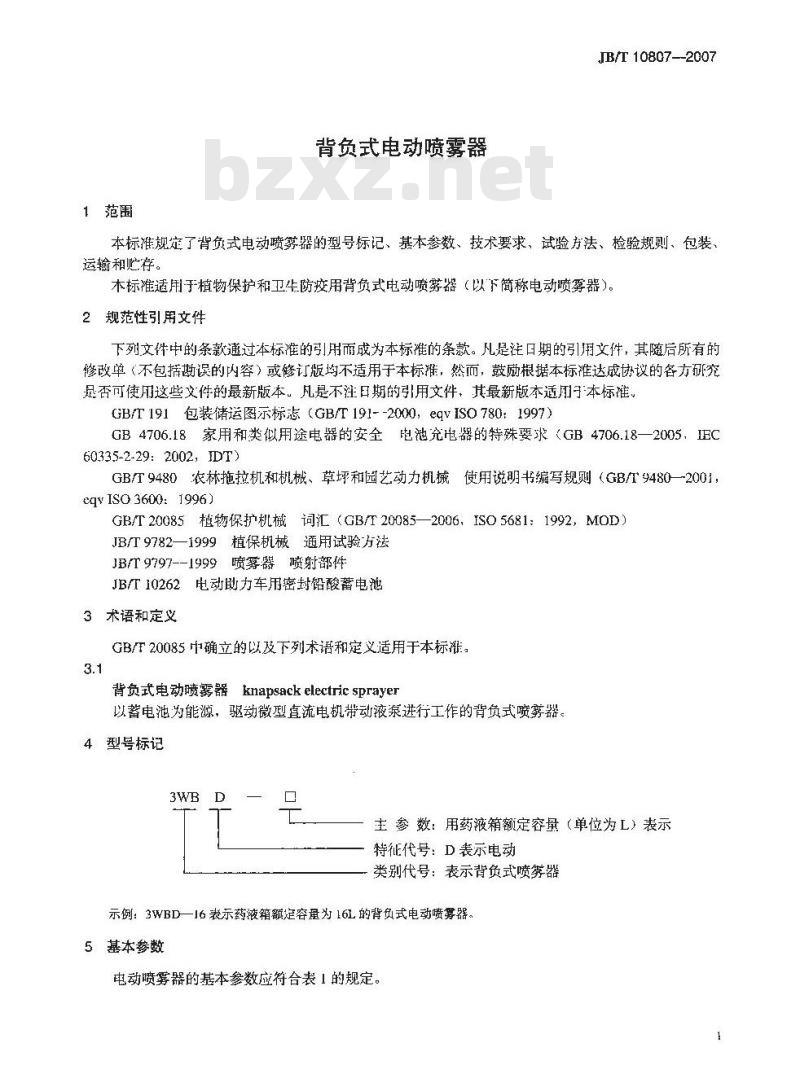

1范围
背负式电动喷雾器
JB/T 10807--2007
本标准规定了背负式电动喷筹器的型号标记、基本参数、技术要求、试验方法、检验规则、包装、运输和贮存。
本标准适用于植物保护和卫牛防疫用背负式电动喷雾器（以下简称电动喷雾器）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方证究是否可使这些文件的最新版本，凡是不注日期的引用文件，其最新版本适于本标准。GB/T191包装储运图示标志（GB/T191--2000，eqVISO780：1997）GB4706.18家用和类似用途电器的安全电池充电器的特殊要求（GB4706.18一2005，IEC60335-2-29:2002DT)
GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则（GB/T9480—2001，tqvISO 3600: 1996)
GB/T20085植物保护机械词汇（GB/T20085—2006，ISO5681：1992，MOD）JB/T9782—1999植保机械通用试验方法JB/T9797--1999喷雾器喷射部件JB/T10262电动助力车用密封铅酸蓄电池3术语和定义
GB/T20085中确立的以及下列术语和定义适用于本标游。3.1
背负式电动喷雾器knapsackelectricsprayer以蓄电池为能源，驱动微型直流电机带动液泵进行工作的背负式喷雾器。4型号标记
主参数：用药液箱额定容量（单位为L）表示特征代号：D表示电动
类别代号：表示背负式喷雾器
示例：3WBD一16表示药液箱额定容量为16的背负式电动喷雾器。5基本参数

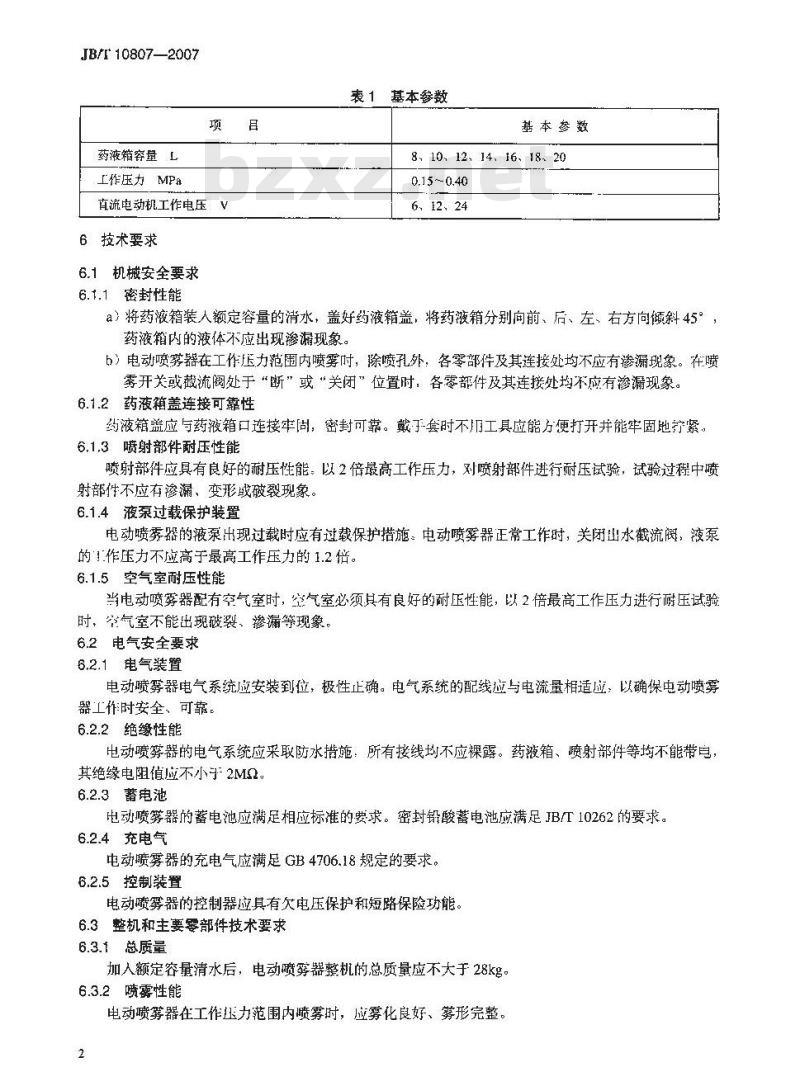

电动喷雾器的基本参数应符合表1的规定。JB/T10807—2007
药液箱容量L
工作压力MPa
直流电动机工作电压
6技术要求
6.1机械安全要求
6.1.1 密封性能
表1基本参数
基本参数
8、10、12、14、16、18、20
0.15~0.40
6、12、24
a）将药液箱装人额定容量的清水，盖好药液箱盖，将药液箱分别向前、后、左、右方向倾斜45°药液箱内的液体不应出现渗漏现象。b）电动喷雾器在工作压力范围内喷雾时，除喷孔外：各零部件及其连接处均不应有渗漏现象。在喷雾开关或截流阀处于“断”或“关闭”位置时，各零部件及其连接处均不应有渗漏现象。6.1.2药液箱盖连接可靠性
药液箱盖应与药液箱口连接牢同周，密封可靠。戴于套时不月工具应能方便打开并能牢固地柠紧，6.1.3喷射部件耐压性能
喷射部件应具有良好的耐压性能。以2倍最高工作压力，对喷射部件进行耐压试验，试验过程中喷射部件不应有渗漏、变形或破裂现象。6.1.4液泵过载保护装置
电动喷券器的液泵出现过载时应有过裁保护措施。电动喷雾器正常工作时，关闭水截流阀，液泵的！作压力不应高于最高工作压力的1.2倍。6.1.5空气室耐压性能
当电动喷雾器配有空气室时，空气室必须具有良好的耐压性能，以2倍最高工作压力进行耐压试验时，空气室不能出现破裂、渗漏等现象。6.2电气安全要求
6.2.1电气装置
电动喷雾器电气系统应安装到位，极性止确。电气系统的配线应与电流量相适应，以确保电动喷雾器工作时安全、可靠。
6.2.2绝缘性能
电动喷雾器的电气系统应采取防水措施：所有接线均不应裸露。药液箱、喷射部件等均不能带电，其绝缘电阻值应不小于2M，
6.2.3蓄电池
电动喷筹器的蓄电池应满足相应标准的要求。密封铅酸蓄电池应满足JB/T10262的要求。6.2.4充电气
电动喷雾器的充电气应满足GB4706.18规定的要求。6.2.5控制装置
电动喷雾器的控制器应具有欠电压保护和短路保险功能。6.3整机和主要零部件技术要求
6.3.1总质量
加人额定容量清水后，电动喷舜器整机的总质量应不大于28kg。6.3.2喷雾性能
电动喷筹器在工作压力范围内喷雾时，应雾化良好、雾形完整。2
6.3.3连续工作时间
电动喷雾器一次充足电后连续正常工作的时间应不少于4h。6.3.4耳旁噪声
电动喷雾器在最高工作压力下喷雾时，耳旁噪声应不大于85dB（A）。6.3.5过滤装置
JB/T 10807--2007
电动喷雾器至少应有二级过滤装置，药液箱加液口应设过滤装置。末级过滤装置的网孔最人尺寸应不大于0.7mm。
6.3.6药液箱
a）药液箱上应有明显的标示额定容量的水位线：b）药液箱实际容盘应不少于额定容量的95%：c）药液箱加液口直径应不小于100mm。6.3.7残留量
iE常喷雾结束后，药液箱的残留液量应不大于10mL。6.3.8喷头喷雾量
切向进液喷头和狭缝式喷头的额定喷雾量参照JB9797，其他类型喷头的额适喷雾量参照相关标凝或产品使用说明书。喷头的实际喷雾量的偏差应不超过额定喷雾量的士10%。6.3.9装配质量
a）整机零部件应完整，无缺件，安装方便！b）运动件应操作灵活，不得有卡死、磕碰现象；c）非运动件应无明显偏移、翘曲等现象；d）紧固件应紧固可靠：
c）焊接件应焊接牢固可靠：
f）电动机、蓄电池和液泵应安装牢固、可靠，防潮得当。6.3.10外观质量
电动喷雾器的外露零部件的表面应清洁、色洋均勾，无油污、锈蚀、明显飞边、划伤、裂纹和的陷等缺陷。
6.3.11可靠性
动喷雾器的有效度应不小于96%。6.3.12使用说明书
每台电动喷雾器必须附有使用说明书，使用说明书应按GB/T9480的规定编制，并应包括以下内容！a）要求操作者在使用电动喷雾器之前，应仔细阅读产品使用说明书，充分了解电动喷雾器操作方法、安全施药规则：
b）起动和停止步骤：
c）减压方法：
d）维护与清洗要求：
e）润滑部位、润周期和推荐润滑油：f）电动机、控制装置、蓄电池的正确使用和保养方法，蓄电池的出厂日期：g）充电气的安全使用方法；
h）安全使用规则；
i）禁止使用特殊的工作液；
i）在处理农药时，应当遵守农药生产厂所提供的安全说明；k）蒂电池的回收处理方法：
1）技术参数和性能指标：
JB/T10807—2007
m）喷雾器允许使用的喷头喷孔尺寸和工作压力；n）产品执行标准：
0）制造厂或供应商名称、地址、邮编及联系电话：6.3.13标牌与标识
）药液箱1应有永久性产品标牌，产品标牌至少应包括产品型号、名称、商标、作玉力以及制造厂或供应商名称。
h）产品标识的内容应包括电机.E作电压、蓄电池容量、生产H期、产品编号、产品执行标准号等。6.3.14软管标志
喷雾软管上应有标明制造厂名称和最高允许工作压力的永久性标志。7试验方法
7.1试验条件
试验条件见JB/T9782。
7.2喷雾性能
在电动喷雾器的出水管路中接人压力表，按使用说明书中规定的使用方法，启动电动喷雾器喷雾。进行如下观察检查：
a）喷雾器是否在表1规定的工作压力或使片说明书规定的作压力范围内工作：b）雾化是否良好，雾形是否完整，雾流是否连续、均勾。观察时间为1min，试验中允许对机具进行1次调整，但不允许更换零件。7.3密封性试验
向药液箱内加人额定容量的清水，盖好药液箱盖，将药液箱分别向前、后、左、右倾斜45”，各停留5s，观察渗漏情况。试验中允许调整，但调整次数不得超过两次，在7.2的试验过程巾，在喷雾开关或截流阀处于“断”或“关阅”位置时，观察喷雾器各零部件及其连接处有无渗漏现象：
7.4液泵过载保护
在电动喷雾器的出水管路中安装个截流阀，正常工作时，将该截流阀置于“关闭”的位置，测章液泵内达到的最高压力值。
7.5绝缘性能
用绝缘电阻表测量蓄电池接线柱和电动喷雾器金属部件之间的电阻。7.6总质量和药液箱容量
在磅秤上称量电动喷雾器净质量W（单位为），然后向药液箱内批水至额定容量的水位线，称整机质量即总质量W2（单位为kg），计算出实际容量V（单位为L），水的密度按1.0g/cm2计筹。7.7连续工作时间
按说明书规定的方法将蓄电池充好电，开机正常丁作，记录到欠电压保护报警，或到上作正力低于说明书规定的最低工作压力时为止，这两个状态最先达到的时间作为连续工作时间。7.8可性
将电动喷雾器安装在可靠性试验台上，成工作状态，在工作压力范围内进行总时间为50h的试验包括排除故障时间，但不包括充电时间）。可靠性试验考核数量为·台。试验结束后，按式（1）进行计算：K=
式中：
K——有效度，%:
-故障排除时间之和，单位为h
ZT,-纯工作时间之和，单位为h。7.9其他试验方法
其他试验方法见JB/T9782.
8检验规则
电动喷雾器的检验分为出厂检验、确认检验和型式试验：产品经试验后，应将其内外表面的水渍等清除干净8.2出厂检验
出厂检验项目为喷雾性能、过滤装置、标牌、标志、装配质量、外观质量。山厂的每台产品均应通过检验，所检项自全部合格，才允许出厂。8.3确认检验
JB/T 10807--2007
大批量生产时，应验证产品持续符合标准要求，即定期进行确认检验：小批量生产应每个批次进行确认检验。确认检验为抽样检验，检验项目为除可靠性试验外的所有项目。订货单位可以按产品确认检验项目检验产品质量。8.4型式试验
8.4.1电动喷雾器有下列情况之一时应进行型式试验：a）新产品的楚型鉴定；
b）转产生产或长期停产后再恢复生产；c）产品的结构、工艺、材料等有较大改变：d）国家质量监督检验部门提出检验要求时。8.4.2型式试验的项目应包括技术要求的全部内容。8.5抽样
8.5.1组批规则
二个检验批可由一一个生产批构成，或符含下列条件的几个生产批构成：）着干生产批是在基本相同的材料、工艺，设备等条件下制造的：b）若干生产批构成一个检验批的时间通常不应超过一周，最多不应超过一个月。8.5.2抽样方法和抽样数量
型式试验和确认检验采取随析抽样本法，抽样数量均为整机两台，8.6判定规则bzxZ.net
8.6.1不合格项分类
不合格项分类死表2。
表2不合格项分类
项月分类
密封性能
检验项日
液泵过载保护
喷射部件耐压性能
空气室耐压性能
软管标志
过滤装置
电气装置
技术要求条文号
试验方法条文号
见JB/T9782
见BT9782
JB/T10807—2007
项日分类
8.6.2综合质量判定
综合质量判定见表3。
项目分类
项目数
检查水平
样本量字码
样本数
接收质量限（AQL）
9包装、运输和贮存
绝缘性能
控制装置
表2（续）
检验项目
药液箱盖连接可靠性
标牌与标识
使用说明书
喷雾性能
耳旁噪声
喷头喷雾量
线留基
连续工作时间
药液箱
总质量
装配质量
外观质量
表3综合质量判定
包装应牢固可靠，便门运输
技术要求条文号
武验方法条文号
见 JB/T9782
见JB/T9797
9.2喷雾软管装箱时应处于自然状态，若必须弯时，弯曲内径不应小于管径的15倍，同时应避免扎癌、压扇现象，
9.3包装随机文件应包括产品合格证、使用说明书、备件及其清单、装箱单。9.4包装标志包括包装储运标志、收发货标志及其他标惠。包装储运标志应符合GBT19I的规定：其他标志包括：
a）产品名称：
b）产品型号；
c）注册商标：
d）数量；
e）制造商或供应商名称：
f）生产日期；
g）包装箱体积：长×宽×高，单位为mm×mm×mmh）毛重：单位为kg：
i）产品执行标准号。
9.5产品在运输过程中，不应受到摔打、撞击和受潮。JB/T10807--2007
9.6产品应贮存在下燥通风的仓库内，不应露天堆放，应避免与酸、碱、农药等腐蚀性物品堆放在-起。
