【机械行业标准(JB)】 三足式及平板式离心机 第1部分：型式和基本参数

ICS21.010
备案号：21692—2007
中华人民共和国机械行业标准
JB/T10769.1-2007
三足式及平板式离心机
第1部分：型式和基本参数
Three-column and four-point suspension centrifuges-Partl:Typesandbasicparameters2007-08-28发布
2008-02-01实施
中华人民共和国国家发展和改革委员会发布前言，
2规范性引用文件
3术语和定义
5基本参数
图1三足式人工上卸料离心机。
图2三足式直联上卸料离心机，
图3三足式吊袋上卸料离心机.
图4三足式刮刀下卸料离心机
三足式刮刀下卸料全自动离心机5三足式抽吸式上卸料全自动离心机，图6
图7三足式人工上卸料沉降离心机.图8平板式吊袋上卸料离心机，
图9平板式刮刀下卸料全自动离心机表1离心机基本参数
JB/T10769.1—2007
JB/T10769.1—2007

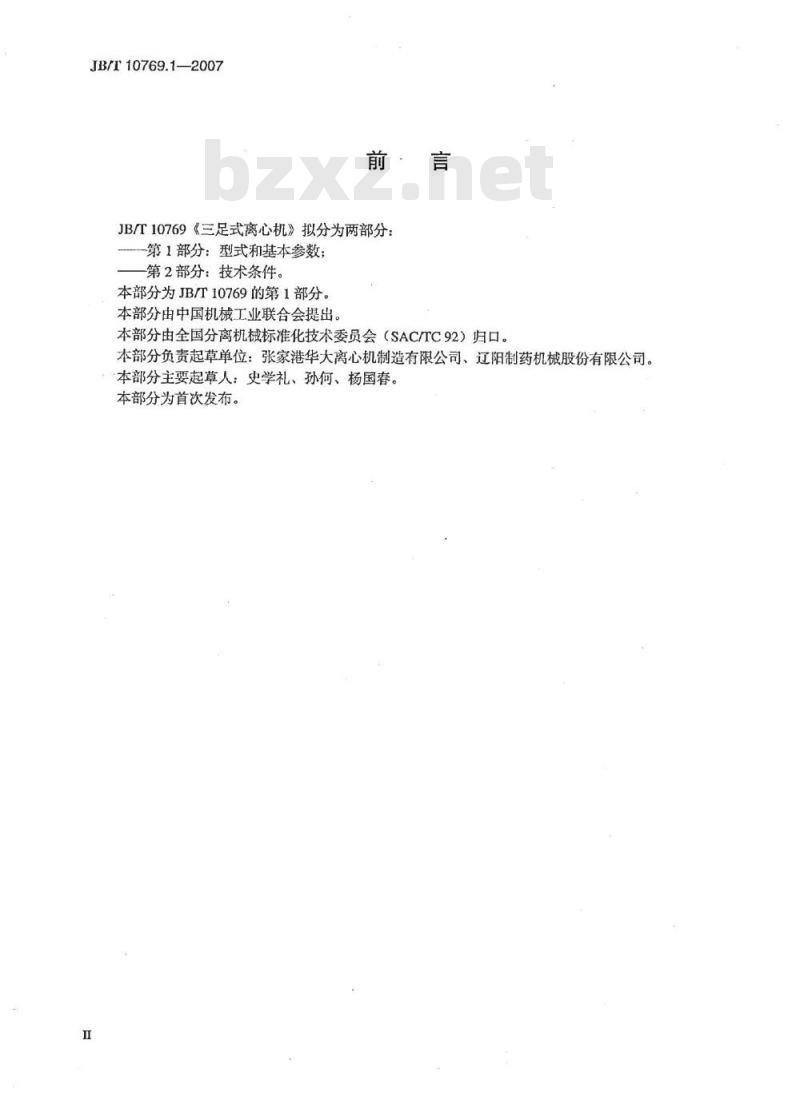

JB/T10769《三足式离心机》拟分为两部分：-第1部分：型式和基本参数；
一第2部分：技术条件。
本部分为JB/T10769的第1部分
本部分由中国机械工业联合会提出。言
本部分由全国分离机械标准化技术委员会（SAC/TC92）归口。本部分负责起草单位：张家港华大离心机制造有限公司、辽阳制药机械股份有限公司。本部分主要起草人：史学礼、孙何、杨国春。本部分为首次发布。

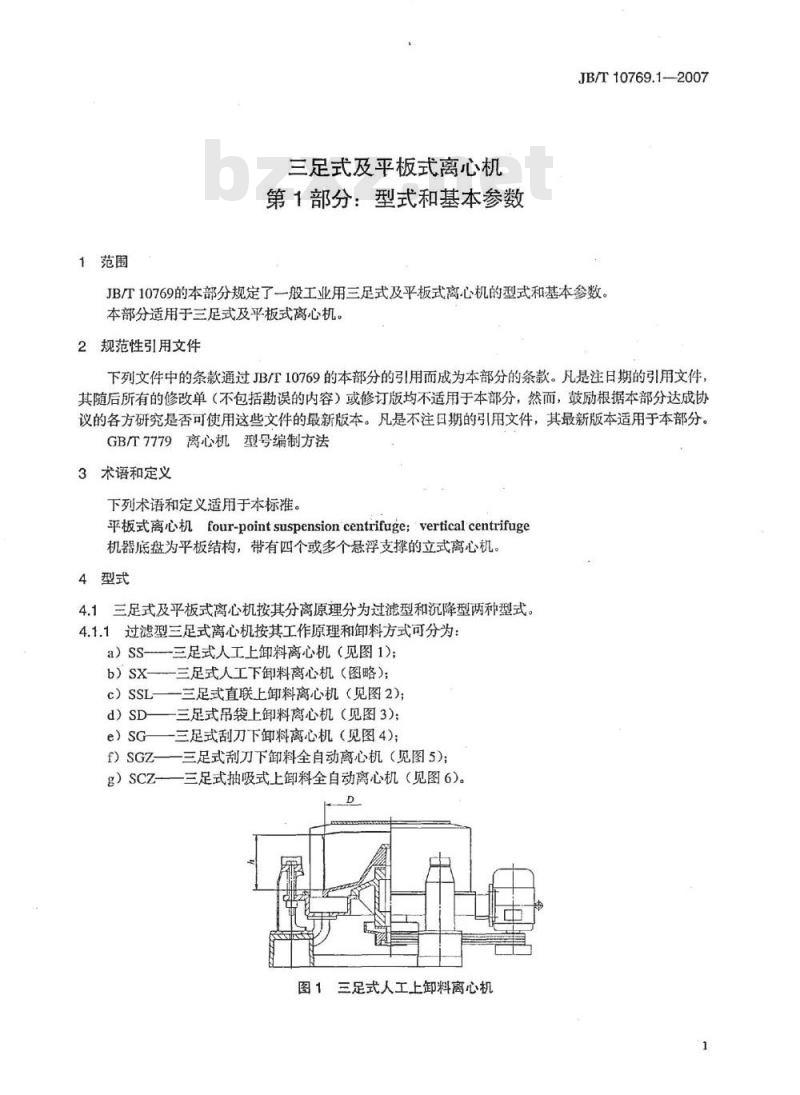

1范围
三足式及平板式离心机
第1部分：型式和基本参数
JB/T10769.1-2007
JB/T10769的本部分规定了般工业用三足式及平板式离心机的型式和基本参数，本部分适用于三足式及平板式离心机。2规范性引用文件
下列文件中的条款通过JB/T10769的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本部分GB/T7779离心机型号编制方法
3术语和定义
下列术语和定义适用于本标准。平板式离心机four-pointsuspensioncentrifuge：verticalcentrifuge机器底盘为平板结构，带有四个或多个悬浮支撑的立式离心机。4型式
4.1三足式及平板式离心机按其分离原理分为过滤型和沉降型两种型式。4.1.1过滤型三足式离心机按其工作原理和卸料方式可分为：a）ss-
b）sx
d）SD
e）SG
g）Scz-
三足式人工上卸料离心机（见图1)；三足式人工下卸料离心机（图略）；三足式直联上卸料离心机（见图2）；三足式吊袋上卸料离心机（见图3）三足式刮刀下卸料离心机（见图4）；三足式刮刀下卸料全自动离心机（见图5）；三足式抽吸式上卸料全自动离心机（见图6)。D
图1三足式人工上卸料离心机Www.bzxZ.net
JB/T10769.1-—2007

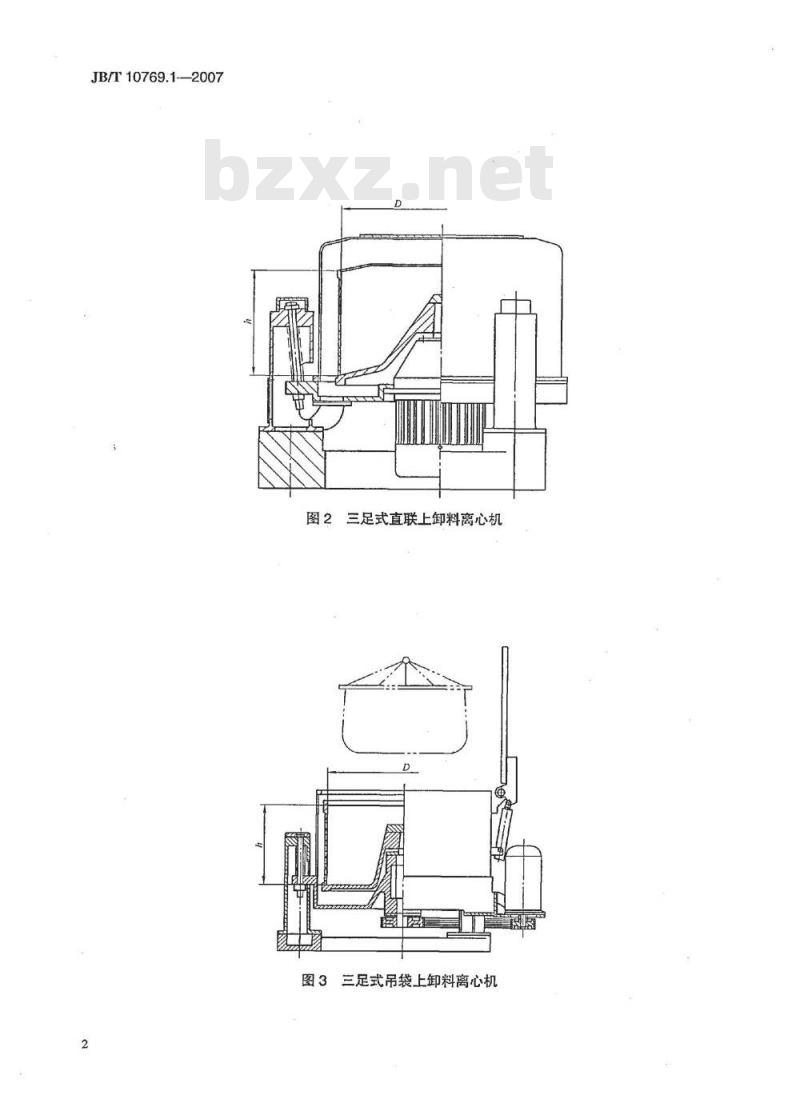

图2三足式直联上卸料离心机
图3三足式吊袋上卸料离心机
三足式刮刀下卸料离心机
三足式刮刀下卸料全自动离心机图5
图6三足式抽吸式上卸料全自动离心机JB/T10769.1—2007
JB/T10769.1--2007
4.1.2三足式沉降型离心机按其工作原理和卸料方式可分为：一三足式人工上卸料沉降离心机（见图7)；a)scs
b）Scx
c）SCG
d)SCGZ
三足式人工下卸料沉降离心机（图略）；三足式刮刀下御料沉降离心机（图略）；一三足式刮刀下卸料沉降全自动离心机（图略）。图7三足式人工上卸料沉降离心机4.1.3过滤型平板式离心机按其工作原理和卸料方式可分为：a)PS-
c）PSL
平板式人工上卸料离心机（图略）：平板式人工下卸料离心机（图略）；平板式直联上卸料离心机（图略）：平板式吊袋上卸料离心机（见图8）；平板式吊袋上卸料离心机
一平板式刮刀下卸料离心机（图略）；f)PGZ-
平板式刮刀下卸料全自动离心机（见图9）；g）PCZ平板式抽吸式上卸料全自动离心机（图略）。图9平板式刮刀下卸料全自动离心机4.1.4平板式沉降型离心机按其工作原理和卸料方式可分为：a）PCS
b)PcXx-
c）PCG
平板式人工上卸料沉降离心机（图略）；平板式人工下卸料沉降离心机（图略）；平板式刮刀下卸料沉降离心机（图略）：d）PCGZ-平板式刮刀下卸料沉降全自动离心机（图略）e）PCSL
平板式直联上卸料沉降离心机（图略）。4.2三足式及平板式离心机型号表示方法按GB/T7779规定。4.2.1三足式及平板式离心机型号表示方法如下：000
改型代号
JB/T10769.1—2007
与分离物料接触部分的材料代号主参数
特性代号
基本代号
4.2.2三足式及平板式离心机型号名称编写示例：a）三足式人工上卸料离心机，转鼓最大直径为800mm，转鼓材料为衬橡胶：SS800—X三足式离心机
b）平板式吊袋上卸料离心机，转鼓最大直径为1250mm，转鼓材料为不锈钢，第一次改型：PD1250—NA平板式吊袋上卸料离心机c）三足式手动刮刀下卸料离心机，转鼓最大直径为1000mm，转鼓材料为碳钢：SG1000G三足式手动刮刀下卸料离心机d）平板式刮刀下卸料全自动离心机，转鼓最大直径为1250mm，转鼓材料为不锈钢PGZ1250一N平板式刮刀下卸料全自动离心机e）三足式直联上卸料离心机，转鼓最大直径为800mm，转鼓材料为不锈钢：SSL800—N三足式直联上卸料离心机JB/T10769.1--2007
f）平板式抽吸式上卸料全自动离心机，转鼓最大直径为1600mm，转鼓材料为衬塑料：PCZ1600S平板式抽吸式上卸料全自动离心机g）三足式刮刀下卸料沉降离心机，转鼓最大直径为1000mm，转鼓材料为不锈钢：SCG1000-N三足式刮刀下卸料沉降离心机h）平板式人工上卸料沉降离心机，转鼓最大直径为800mm，转鼓材料为不锈钢：PCS800一N平板式人工上卸料沉降离心机5
基本参数
三足式及平板式离心机的基本参数应符合表1的规定。表1离心机基本参数
公称直径D
最低高度h
注：转鼓高度数值选取应符合R40标准系列。鼓
最小容积V
转速n
2880~4200
2500~3350
1900~2500
1500~1920
1200～1700
1000~1200
800~1070
600~820
500~670
分离因数
930~1960
1050~1980
900~1570
750~1300
6401300
560~800
450800
320~600
280~500
中华人民共和国
机械行业标准
三足式及平板式离心机
第1部分：型式和基本参数
JB/T10769.1—2007
机械工业出版社出版发行
北京市百万庄火街22号
邮政编码：100037
210mm×297mm?0.5印张·17千字2008年2月第1版第1次印刷
书号：15111·8667
网址：http：//cmpbook.com：（010）88379779
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
