【电力行业标准(DL)】 电厂厂用电源快速切换装置通用技术条件

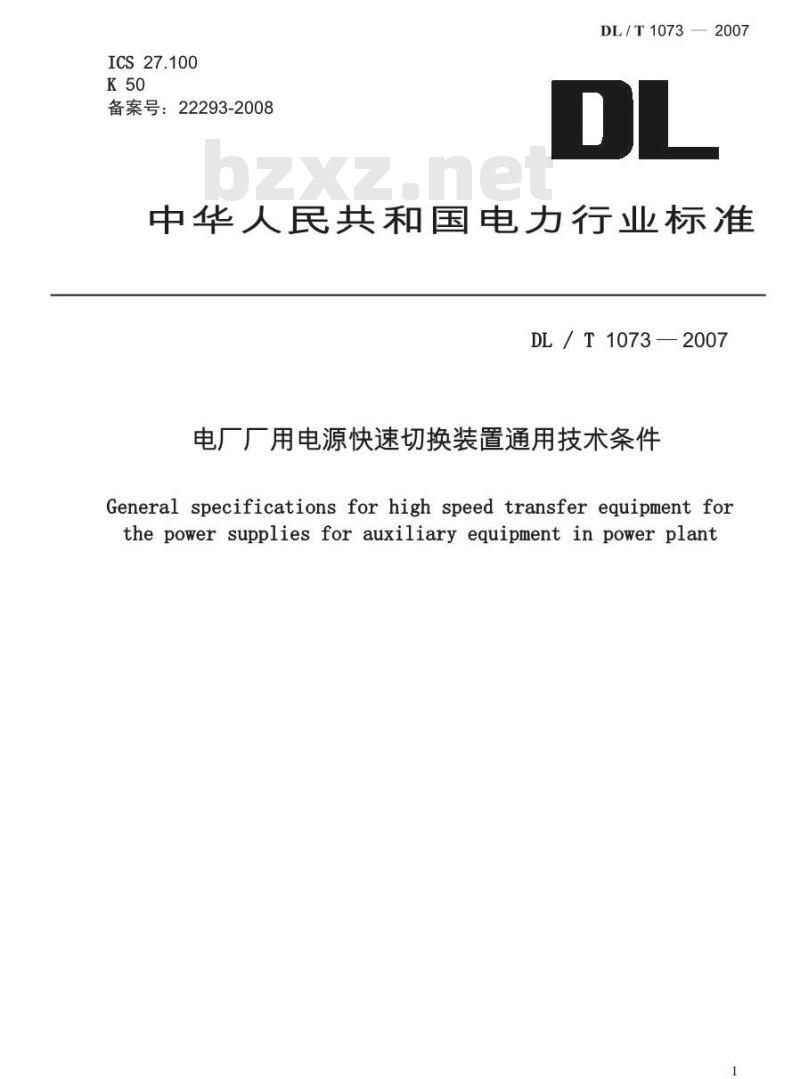

ICS27.100
备案号：22293-2008
DL/T1073—2007
中华人民共和国电力行业标准
DL / T 10732007
电厂厂用电源快速切换装置通用技术条件General specifications for high speed transfer equipment forthe power supplies for auxiliary equipment in power plant2007-12-03发布
DL/T1073—2007
2008-06-01实施

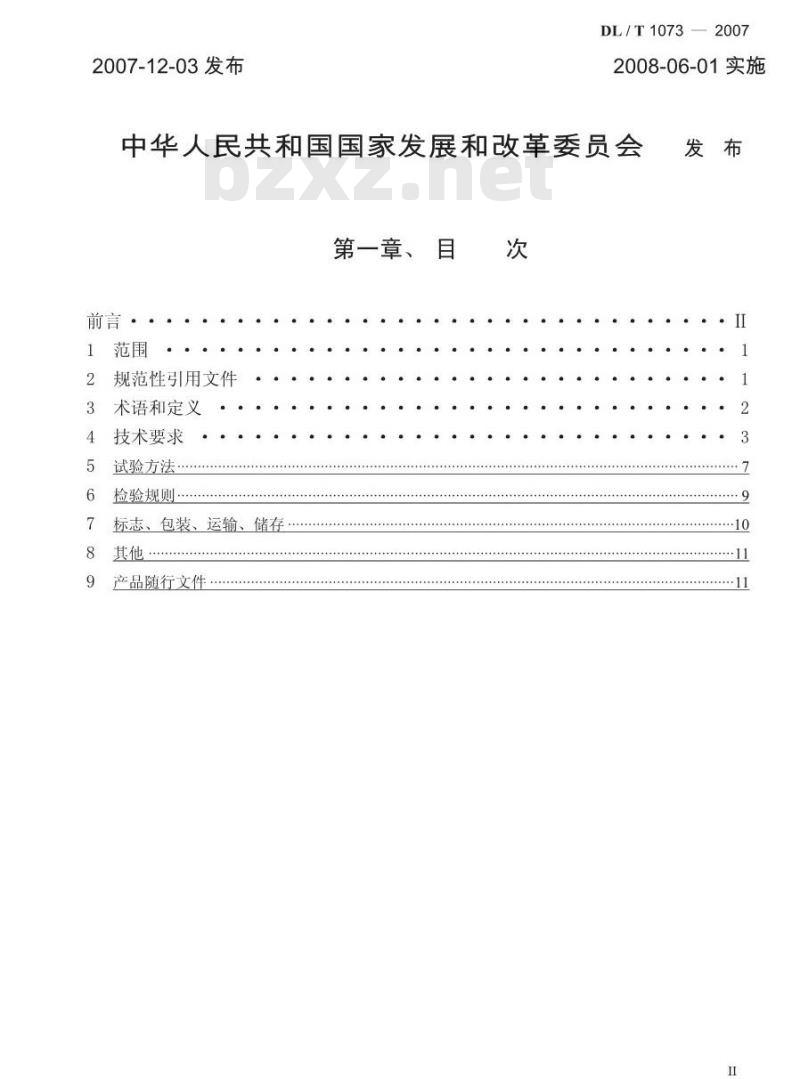

中华人民共和国国家发展和改革委员会第一章、目
规范性引用文件
术语和定义
技术要求
试验方法
检验规则·
标志、包装、运输、储存
产品随行文
DL/T1073—2007

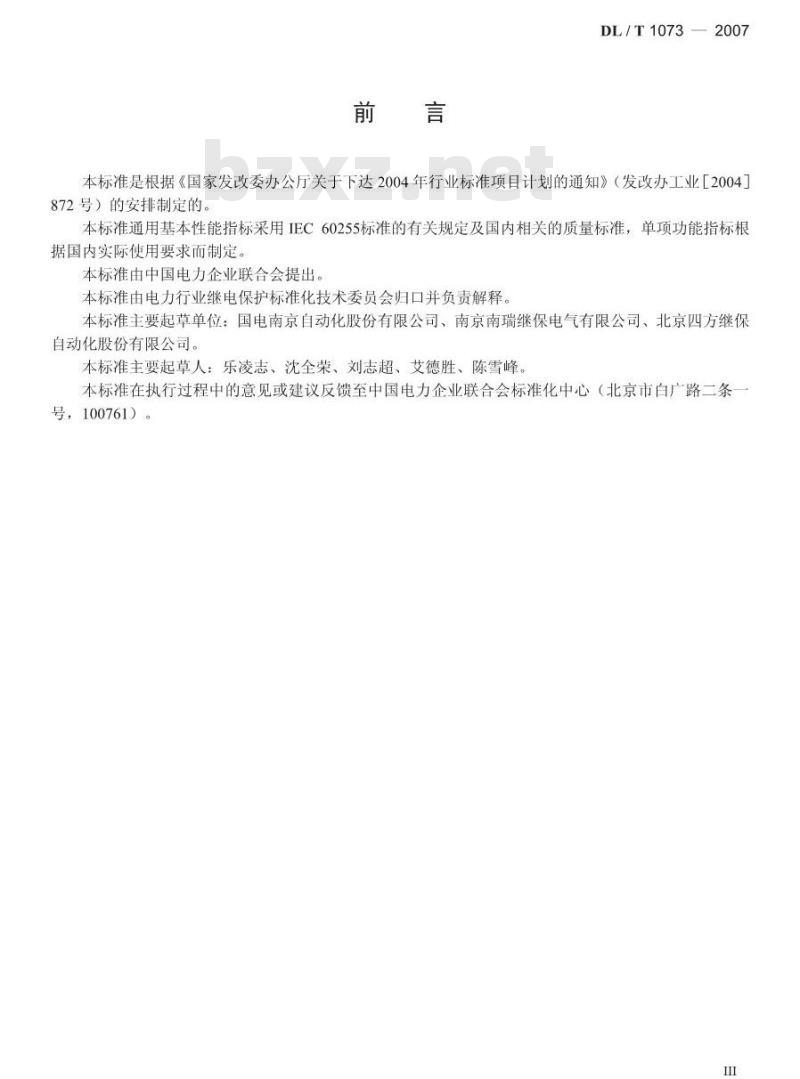

本标准是根据《国家发改委办公厅关于下达2004年行业标准项目计划的通知》（发改办工业【2004]872号）的安排制定的。
本标准通用基本性能指标采用IEC60255标准的有关规定及国内相关的质量标准，单项功能指标根据国内实际使用要求而制定
本标准由中国电力企业联合会提出。本标准由电力行业继电保护标准化技术委员会归口并负责解释。本标准主要起草单位：国电南京自动化股份有限公司、南京南瑞继保电气有限公司、北京四方继保自动化股份有限公司。
本标准主要起草人：乐凌志、沈全荣、刘志超、艾德胜、陈雪峰本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。
·1范围
DL/T1073—2007

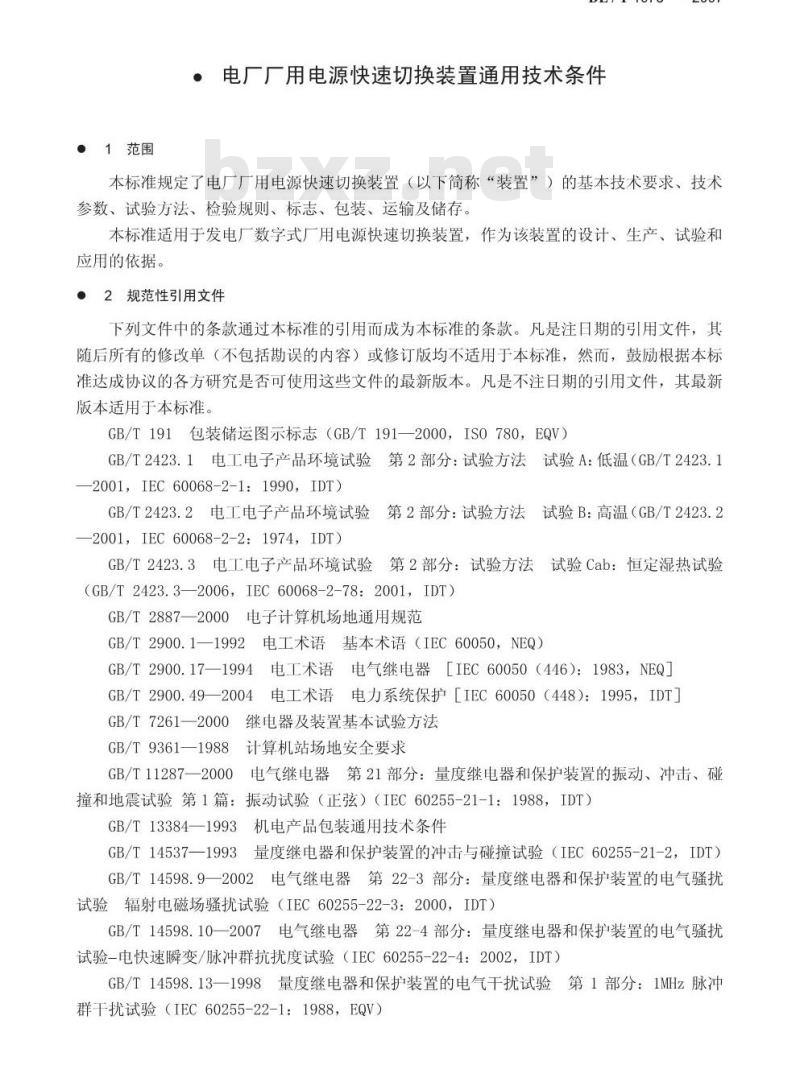

·电厂厂用电源快速切换装置通用技术条件本标准规定了电厂厂用电源快速切换装置（以下简称“装置”）的基本技术要求、技术参数、试验方法、检验规则、标志、包装、运输及储存。本标准适用于发电厂数字式厂用电源快速切换装置，作为该装置的设计、生产、试验和应用的依据。
·2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191—2000，IS0780，EQV）GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温（GB/T2423.1—2001，IEC60068-2-1：1990，IDT)GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温（GB/T2423.22001，IEC60068-2-2:1974,IDT)GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验（GB/T2423.3—2006，IEC60068-2-78：2001，IDT）GB/T2887—2000电子计算机场地通用规范GB/T2900.1—1992电工术语基本术语（IEC60050，NEQ）GB/T2900.171994电工术语电气继电器［IEC60050（446）：1983，NEQ]GB/T2900.49—2004电工术语电力系统保护［IEC60050（448）：1995，IDTGB/T7261—2000继电器及装置基本试验方法GB/T9361一1988计算机站场地安全要求GB/T11287一2000电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）（IEC60255-21-1：1988，IDT）GB/T13384一1993机电产品包装通用技术条件GB/T14537一1993量度继电器和保护装置的冲击与碰撞试验（IEC60255-21-2，IDT）GB/T14598.92002电气继电器第22-3部分：量度继电器和保护装置的电气骚扰试验辐射电磁场骚扰试验（IEC60255-22-3：2000，IDT）GB/T14598.102007电气继电器第22-4部分：量度继电器和保护装置的电气骚扰试验-电快速瞬变/脉冲群抗扰度试验（IEC60255-22-4：2002，IDT）GB/T14598.13一1998量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲群干扰试验（IEC60255-22-1：1988，EQV）DL/T1073—2007

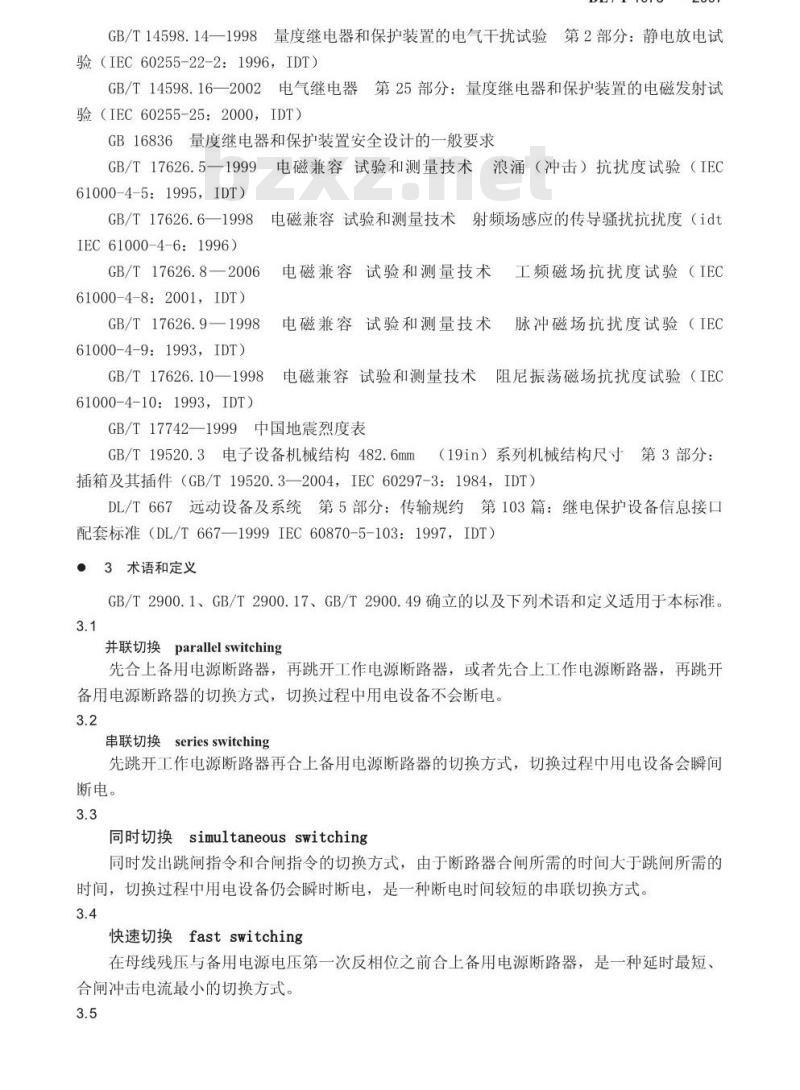

GB/T14598.14一1998量度继电器和保护装置的电气干扰试验第2部分：静电放电试验（IEC60255-22-2:1996，IDT）GB/T14598.16一2002电气继电器第25部分：量度继电器和保护装置的电磁发射试验（IEC60255-25：2000，IDT）GB16836量度继电器和保护装置安全设计的一般要求GB/T17626.5一1999电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5:1995，IDT)
GB/T17626.6一1998电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度（idtIEC61000-4-6:1996)
GB/T17626.8—2006
61000-4-8:2001，IDT)
GB/T17626.9—1998
61000-4-9:1993，IDT)
电磁兼容试验和测量技术工频磁场抗扰度试验（IEC电磁兼容试验和测量技术脉冲磁场抗扰度试验（IECGB/T17626.10一1998电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验（IEC61000-4-10：1993，IDT)
GB/T17742—1999中国地震烈度表GB/T19520.3电子设备机械结构482.6mm（19in）系列机械结构尺寸第3部分：插箱及其插件（GB/T19520.3—2004，IEC60297-3：1984，IDT）DL/T667远动设备及系统第5部分：传输规约第103篇：继电保护设备信息接口配套标准（DL/T667—1999IEC60870-5-103：1997，IDT）·3术语和定义
GB/T2900.1、GB/T2900.17、GB/T2900.49确立的以及下列术语和定义适用于本标准。3.1
并联切换parallelswitching
先合上备用电源断路器，再跳开工作电源断路器，或者先合上工作电源断路器，再跳开备用电源断路器的切换方式，切换过程中用电设备不会断电。3.2
串联切换series switching
先跳开工作电源断路器再合上备用电源断路器的切换方式，切换过程中用电设备会瞬间断电。
同时切换simultaneous switching同时发出跳闸指令和合闸指令的切换方式，由于断路器合闸所需的时间大于跳闸所需的时间，切换过程中用电设备仍会瞬时断电，是一种断电时间较短的串联切换方式。3.4
快速切换fast switching
在母线残压与备用电源电压第一次反相位之前合上备用电源断路器，是一种延时最短、合闸冲击电流最小的切换方式。3.5
同相位切换in-phaseswitching
DL/T1073—2007
在母线残压与备用电源电压第一次反相位之后，两者再次同相位时合上备用电源断路器，是一种延时较长的切换方式。
残压切换residualvoltageswitching母线残压较低时才合上备用电源断路器，是一种延时较长的切换方式。3.7
双向切换bilaleralswitching
包括由工作电源切向备用电源和由备用电源切向工作电源两个方向的切换·4技术要求
4.1环境条件
4.1.1正常工作大气条件
环境温度：-10℃～+55℃；
相对湿度：5%～95%（装置内部不凝露，不结冰）；大气压力：86kPa～110kPa。
4.1.2正常试验大气条件
环境温度：15℃～35℃
相对湿度：45%~75%；
大气压力：86kPa～106kPa。
4.1.3基准试验标准大气条件
环境温度：20℃±2℃；
相对湿度：45%~75%；
大气压力：86kPa106kPa。
储存和运输的极限环境条件
装置储存和运输允许的环境条件为-40℃～十70℃，相对湿度不大于85%。4.1.5周围环境
不允许有超过本标准4.7规定的电磁场存在：场地应符合GB/T9361—1988中B类安全要求；c）
使用地点不出现超过GB/T14537一1993规定的严酷等级为I级的振动：不发生超过GB/T17742—1999规定的烈度为VI度的地震；d)
装置的使用地点应无有爆炸危险的物质，周围介质中不应含有能腐蚀金属、破坏绝缘和表面敷层的介质及导电介质，不允许有严重的霉菌存在；有防御雨、雪、风、沙及尘埃的措施；接地电阻应符合GB/T2887—2000中4.4的要求。4.2主要技术参数
4.2.1直流电源
额定电压：220V或110V
允许偏差：-20%～十15%；
波纹系数：不大于5%。
4.2.2交流回路
交流电流：5A、1A：
交流电压：100V、100/V3V；
频率：50Hz。
4.2.3功率消耗
交流电流回路：当I=5A时，每相不大于0.75V·A：当I=1A时，每相不大于0.5V·A。b)
交流电压回路：在额定电压下，每相不大于0.5V·A。直流电源回路：当正常工作时，不大于30W；当装置动作时，不大于50W。
注：I为交流电流额定值，下同。4.2.4过载能力
交流电流回路：2倍额定电流，连续工作：a）
10倍额定电流，允许工作10s；
40倍额定电流，充许工作1s。
交流电压回路：1.2倍额定电压下装置可连续运行。4.2.5准确度
电压：不超过士1%；wwW.bzxz.Net
电流：不超过士1%；
相位：不超过±1°；
频率：不超过士0.03Hz；
整定允许误差：土2.5%；
DL/T1073—2007
温度变差：在正常工作大气条件下，相对于20℃土2℃时，不超过士2.5%。4.3装置的主要功能
4.3.1在正常运行中需要切换厂用电时，应有双向切换功能。当工作电源和备用电源属于同一系统时宜选择并联切换方式。4.3.2在电气事故或不正常运行（包括工作母线低电压和工作电源断路器偷跳）时应能自动切向备用电源，且只允许采用串联切换方式，在合备用电源断路器之前应确认工作电源断路器已经跳闸；在非电气事故（如机炉事故）需要切换厂用电时，允许采用同时切换方式。4.3.3串联切换应同时开放快速切换、同相位切换及残压切换3种切换模式，在工作断路器跳闸瞬间满足快切条件时执行快速切换，如不满足快切条件，则执行同相位切换和残压切换。
4.3.4在并联切换过程中，应防止两电源长期并列形成环流，并列时间不宜超过1s。4.3.5当备用电源切换到故障母线上时，应具有启动后加速保护快速切除故障功能4.3.6在工作母线TV断线或备用电源电压低时，应闭锁切换。4.3.7
应具有直流电源消失报警、TV断线报警、备用电源低电压报警。4.3.8
应具有中文显示界面，能显示必要的参数、事件信息及故障信息。装置中的各项功能，应能根据不同需要方便投入或退出。4.3.9
4.3.10应具有自动检测功能。当装置自检检出元件损坏时，应能发出异常信号或信息，装置不应误动作。
4.3.11应能记录和保存装置动作全过程的相关数据和信息，并通过通信接口送出。在失去直流电源的情况下不丢失，并可重复输出。满足不少于4次装置动作后文件存储容量要求。
4.3.12装置的实时时钟及主要动作信号在失去直流电源的情况下不丢失，在电源恢复正常后能重新正确显示并输出。DL/T1073—2007
4.3.13，具有自复位功能。当装置工作不正常时，应能自动复位，复位后仍不能正常工作时，应能发出异常信号或信息，装置不应误动作。4.3.14装置应具有自动对时及通信功能，其通信传输规约应符合DL/T667一1999的规定。
4.4各种功能的主要技术要求
4.4.1并联切换的条件
同时满足以下三个条件，可以执行并联切换：a）频率差小于0.2Hz；
相位差小于15°；
电压幅值差小于5V。
4.4.2快速切换的条件
满足以下任何一个条件，可以执行快速切换：a)
频率差小于2.0Hz～3.0Hz，且相位差小于20°～40°；电压失量差的幅值小于40V～60V；电压矢量差与频率差之积小于80V·Hz～180V·Hz。4.4.3快速切换时装置动作时间
从工作断路器跳开至合备用断路器的继电器触点闭合的时间不大于15ms。4.4.4同相位切换的条件
备用电源断路器合上时，相位差小于60°4.4.5残压切换的条件
母线残压幅值低于30%K。
注：为交流电压额定值，下同。4.4.6工作母线低电压启动切换的条件母线电压幅值低于65%K，且延时0.5s～2s。4.4.7事件顺序记录的分辨率
不大于2ms。
4.5绝缘性能
4.5.1绝缘电阻
在正常试验大气条件下，装置的外引带电回路部分和外露非带电金属部分及外壳之间，以及电气上无联系的各回路之间，用500V的绝缘电阻表测量其绝缘电阻值，不应小于100MQ。4.5.2介质强度
在正常试验大气条件下，装置应能承受频率为50Hz，历时1min，施加规定的工频试验耐压，而无击穿闪络及元件损坏现象；b)
工频交流试验电压值按表1进行选择，也可以采用直流试验电压，其值应为规定的工频交流试验电压值的1.4倍：c)
试验过程中，任一被试回路施加试验电压时，其余回路应等电位互联接地。表1工频交流试验电压要求
被试回路
整机引出端子和背板线——地
直流输入回路——地
额定绝缘电压
60~250
60~250
试验电压
交流输入回路——地
信号输出触点——地
无电气联系的各回路之间
整机带电部分—地
4.5.3冲击电压
60~250
60~250
60~250
DL/T1073—2007
在正常大气条件下试验，装置的直流输入回路、交流输入回路、输出触点等各回路对地，以及电气上无联系的各回路之间，应能承受1.2us/50us的标准雷电波的短时冲击电压试验。当额定绝缘电压大于60V时，开路试验电压为5kV：当额定绝缘电压不大于60V时，开路试验电压为1kV。试验后，装置应无绝缘损坏，性能应符合本标准4.3、4.4的规定。4.6耐湿热性能
装置应能承受GB/T2423.3规定的恒定湿热试验。试验温度45℃土2℃、相对湿度（93土3）%，试验时间为48h，在试验结束前2h内，用500V绝缘电阻表测量各外带电回路部分对外露非带电金属部分、外壳之间以及电气上无联系的各回路之间的绝缘电阻应不小于1.5MQ；介质强度不低于规定值的75%。4.7电磁兼容性能
4.7.1辐射电磁场干扰
装置应能承受GB/T14598.9-2002中4.1.1规定的严酷等级为III级的辐射电磁场干扰试验，试验期间及试验后，装置性能应符合该标准第8章的规定。4.7.2快速瞬变干扰
装置应能承受GB/T14598.102007中4.1规定的严酷等级为III级的快速瞬变干扰试验试验期间及试验后，装置性能应符合该标准4.6的规定。4.7.3脉冲群干扰
装置应能承受GB/T14598.13一1998中3.1.1规定的严酷等级为IⅢI级的1MHz和100kHz脉冲群干扰试验，试验期间及试验后，装置性能应符合该标准3.4的规定。4.7.4静电放电干扰
装置应能承受GB/T14598.14一1998中4.2规定的严酷等级为IⅢI级的静电放电干扰试验，试验期间及试验后，装置性能应符合该标准4.6的规定。4.7.5浪涌（冲击）抗扰度
装置应能承受GB/T17626.5一1999中第5章规定的试验等级为Ⅲ级的浪涌（冲击）抗扰度试验，施加干扰期间，装置应无误动或拒动现象。试验后装置性能仍应符合本标准4.3、4.4的规定。
4.7.6射频场感应的传导骚扰抗扰度装置应能承受GB/T17626.6一1998中第5章规定的试验等级为III级的射频场感应的传导骚扰抗扰度试验，施加干扰期间，装置应无误动或拒动现象。试验后装置性能应符合本标准4.3、4.4的规定。
4.7.7工频磁场抗扰度
装置应能承受GB/T17626.8一2006中第5章规定的试验等级为V级的工频磁场抗扰度试验，施加干扰期间，装置应无误动或拒动现象。试验后装置性能应符合本标准4.3、4.4的规定。
4.7.8脉冲磁场抗扰度
DL/T1073—2007
装置应能承受GB/T17626.9一1998中第5章规定的试验等级为V级的脉冲磁场抗扰度试验，施加干扰期间，装置应无误动或拒动现象。试验后装置性能应符合本标准4.3、4.4的规定。
4.7.9阻尼振荡磁场抗扰度
装置应能承受GB/T17626.10一1998中第5章规定的试验等级为V级的阻尼振荡磁场抗扰度试验，施加干扰期间，装置应无误动或拒动现象。试验后装置性能应符合本标准4.3、4.4的规定。
4.7.10电磁发射限制
装置应能通过GB/T14598.162002中4.1、4.2规定的电磁发射限值试验。4.8直流电源影响
在正常试验大气条件下试验，分别改变本标准4.2.1中规定的极限参数：装置应可靠工作，性能及参数符合本标准4.3、4.4的规定。b）
在正常试验大气条件下试验，装置进行直流电源中断影响试验，中断时间为20ms，试验期间装置不应以错误的方式改变其输出状态。装置电源上电、断电，电源电压缓慢上升或缓慢下降，装置均不应误动c
作或误发信号。当电源恢复正常后，装置亦应自动恢复正常运行。4.9静态模拟
装置应进行静态模拟试验。在各种故障类型下，装置动作行为应正确，信号指示应正常，应符合本标准4.3、4.4的规定。4.10连续通电
装置完成调试后，出厂前应进行室温100h（或45℃时72h）连续通电试验。试验期间，装置应正常工作。试验结束后，装置性能应符合本标准4.3、4.4的规定。4.11机械性能
4.11.1振动（正弦）
振动响应。装置应能承受GB/T11287—2000中3.2.1规定的严酷等级为I级的振动响应试验，试验期间及试验后，装置性能应符合该标准第5章的规定。b）
振动耐久。装置应能承受GB/T11287-2000中3.2.2规定的严酷等级为I级的振动耐久试验，试验期间及试验后，装置性能应符合该标准第5章的规定。4.11.2冲击
冲击响应。装置应能承受GB/T14537一1993中4.2.1规定的严酷等级为I级的冲击响应试验，试验期间及试验后，装置性能应符合该标准第5章的规定。b）冲击耐久。装置应能承受GB/T14537—1993中4.2.2规定的严酷等级为I级的冲击耐久试验，试验期间及试验后，装置性能应符合该标准第5章的规定。4.11.3碰撞
装置应能承受GB/T14537一1993中4.3规定的严酷等级为I级的碰撞试验，试验期间及试验后，装置性能应符合该标准第5章的规定。4.12结构、外观及其他
装置应有金属插箱保护。
装置结构应采取必要的抗电气干扰措施。插箱的不带电金属部分应在电10
气上连成一体，并具备可靠接地点。DL/T1073—2007
c）插箱外形尺寸符合GB/T19520.3的规定。插箱内模件应插拔灵活，接触可靠，互换性好。
金属结构件应有防腐蚀措施，应满足发热元件的散热要求。e)
5试验方法
装置的安全设计应符合GB16836的规定，外壳防护符合IP40的要求。5.1试验条件
除另有规定外，各项试验均在本标准4.1.2规定的正常大气条件下进行。被试装置和测试仪表必须良好接地，并考虑周围环境电磁干扰对测试结果的影5.2技术性能及参数试验
5.2.1基本性能试验（试验方法由企业标准规定）a)
定值；
动作特性；
动作时间特性；
装置整组的动作正确性：
厂用电源电气主接线图及装置参数显示的正确性。5.2.2其他性能试验
硬件系统自检；
硬件系统时钟功能；
通信及信息显示、输出功能：
开关量输入输出回路；
数据采集系统的准确度和线性度。5.2.3静态模拟试验
装置通过本标准5.2.1、5.2.2各项试验后，在电力系统静态模拟系统上进行整组试验，或使用继电保护试验装置、仿真系统进行试验。试验结果应满足本标准4.3、4.4的规定。试验项目如下：
手动并联切换：
手动串联切换；
事故串联切换；
事故同时切换；
母线低电压串联切换；
母线低电压同时切换；
断路器偷跳切换。
5.3温度试验
根据4.1.1a）的要求，按GB/T7261一2000第11章规定进行低温试验，按第12章规定进行高温试验。在试验过程中施加规定的激励量，温度变差应满足本标准4.2.5f）的要求。
5.4温度储存试验
DL/T1073—2007
根据4.1.4的要求，装置未包装，试验中在不施加任何激励量的条件下，不出现不可逆变化。环境条件恢复正常后，装置外观和电气性能应符合4.3、4.4的规定的要求，先按GB/T2423.1的规定进行低温储存试验，在-40℃时储存16h，在室温下恢复2h后，再按GB/T2423.2的规定进行高温储存试验，在70℃时储存16h，在室温下恢复2h后，再施加激励量进行电气性能检测，装置的性能应符合本标准中4.3、4.4的规定。5.5功率消耗试验
根据本标准4.2.3的要求，按GB/T7261一2000中第9章的规定和方法，对装置进行功率消耗试验。
5.6过载能力试验
根据本标准4.2.4的要求，按GB/T7261一2000中第22章的规定和方法，对装置进行过载能力试验。
5.7绝缘试验
根据本标准4.5的要求，按GB/T72612000中第19章的规定和方法，分别进行绝缘电阻测量、介质强度及冲击电压试验。5.8湿热试验
根据本标准4.6的要求，按GB/T2423.3的规定和方法，对装置进行恒定湿热试验。5.9电磁兼容性能试验
5.9.1辐射电磁场干扰试验
根据本标准4.7.1的要求，按GB/T14598.9的规定和方法，对装置进行辐射电磁场干扰试验。
5.9.2快速瞬变干扰试验
根据本标准4.7.2的要求，按GB/T14598.10的规定和方法，对装置进行快速瞬变干扰试验。
5.9.3脉冲群干扰试验
根据本标准4.7.3的要求，按GB/T14598.13的规定和方法，对装置进行脉冲群干扰试验。
5.9.4静电放电干扰试验
根据本标准4.7.4的要求，按GB/T14598.14的规定和方法，对装置进行静电放电干扰试验。
5.9.5浪涌（冲击）抗扰度
根据本标准4.7.5的要求，按GB/T17626.5的规定和方法，对装置进行浪涌（冲击）抗扰度试验。
5.9.6射频场感应的传导骚扰抗扰度根据本标准4.7.6的要求，按GB/T17626.6的规定和方法，对装置进行射频场感应的传导骚扰抗扰度试验。
5.9.7工频磁场抗扰度
根据本标准4.7.7的要求，按GB/T17626.8的规定和方法，对装置进行工频磁场抗扰度试验。
5.9.8脉冲磁场抗扰度
根据本标准4.7.8的要求，按GB/T17626.9的规定和方法，对装置进行脉冲磁场抗扰度试验。
