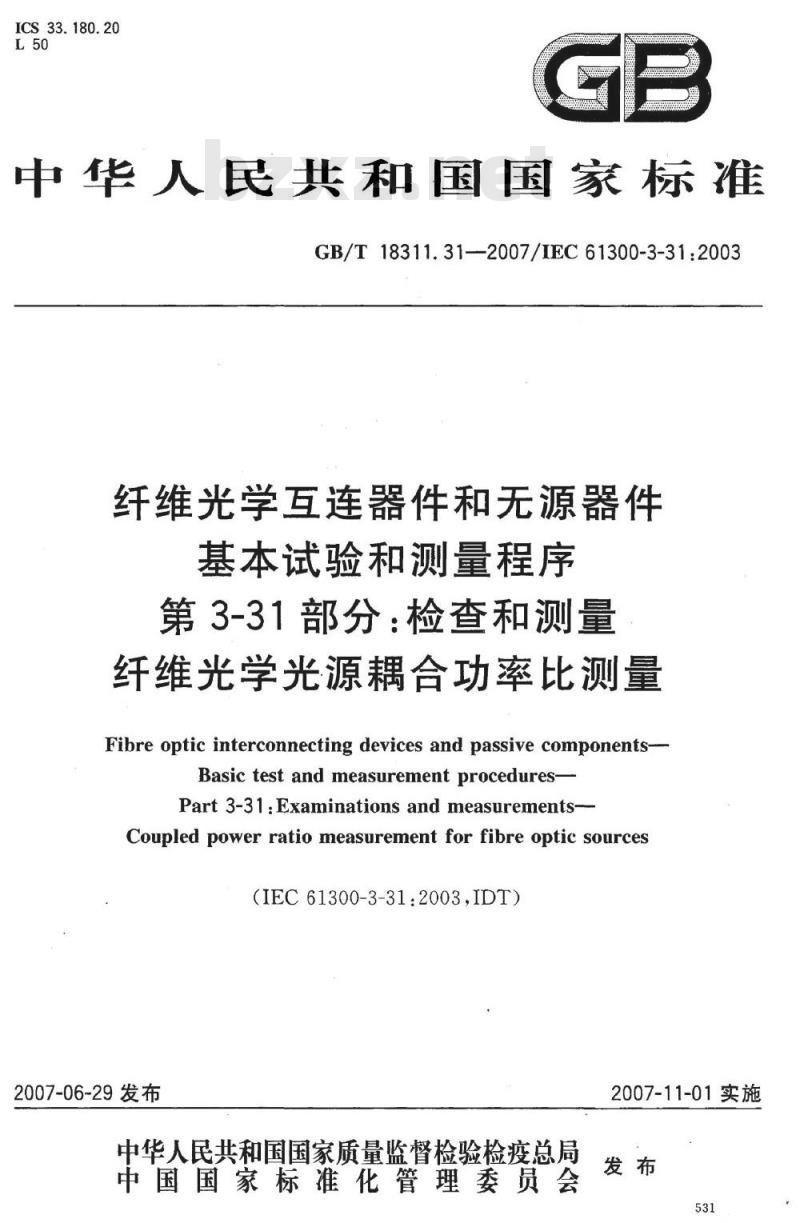

【国家标准(GB)】 纤维光学互连器件和无源器件 基本试验和测量程序 第3-31部分：检查和测量 纤维光学光源耦合功率比测量

ICS33.180.20
中华人民共和国国家标准
GB/T18311.31--2007/IEC61300-3-31:2003纤维光学互连器件和无源器件
基本试验和测量程序
第3-31部分：检查和测量
纤维光学光源耦合功率比测量
Fibre optic interconnecting devices and passive components-Basictestand measurementprocedures-Part 3-31 :Examinations and measurements--Coupled power ratio measurement for fibre optic sources(IEC 61300-3-31:2003,IDT)
2007-06-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-11-01实施

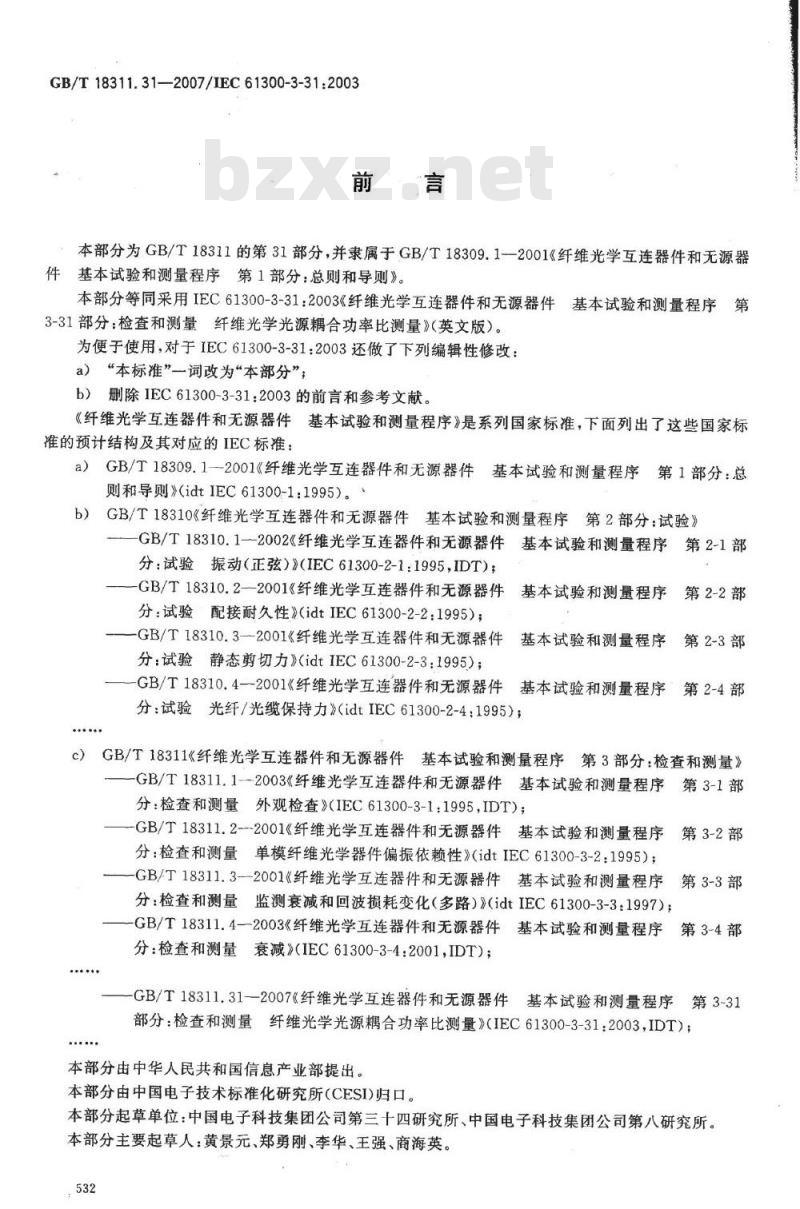

GB/T18311.31—2007/IEC61300-3-31:2003前言
本部分为GB/T18311的第31部分，并隶属于GB/T18309.1一2001《纤维光学互连器件和无源器基本试验和测量程序第1部分：总则和导则》。件
本部分等同采用IEC61300-3-31：2003《纤维光学互连器件和无源器件基本试验和测量程序第3-31部分：检查和测量纤维光学光源耦合功率比测量》（英文版）。为便于使用，对于IEC61300-3-31:2003还做了下列编辑性修改：a）“本标准”一词改为“本部分”；b）删除IEC61300-3-31：2003的前言和参考文献。《纤维光学互连器件和无源器件基本试验和测量程序》是系列国家标准，下面列出了这些国家标准的预计结构及其对应的IEC标准：GB/T18309.1—2001《纤维光学互连器件和无源器件基本试验和测量程序a）
第1部分：总
则和导则》(idtIEC61300-1：1995）。b）GB/T18310《纤维光学互连器件和无源器件基本试验和测量程序第2部分：试验》GB/T18310.1--2002《纤维光学互连器件和无源器件基本试验和测量程序第2-1部分：试验振动（正弦）》（IEC61300-2-1：1995，IDT）；-GB/T18310.2-2001《纤维光学互连器件和无源器件基本试验和测量程序分：试验配接耐久性》（idtIEC61300-2-2：1995）；-GB/T18310.3--2001《纤维光学互连器件和无源器件基本试验和测量程序分：试验静态剪切力》（idtIEC61300-2-3：1995）；第2-2部
第2-3部此内容来自标准下载网
-GB/T18310.4一2001《纤维光学互连器件和无源器件基本试验和测量程序第2-4部
分：试验光纤/光缆保持力》（idtIEC61300-2-4：1995）；c）GB/T18311《纤维光学互连器件和无源器件基本试验和测量程序第3部分：检查和测量》-GB/T18311.1--2003《纤维光学互连器件和无源器件基本试验和测量程序第3-1部分：检查和测量外观检查》（IEC61300-3-1：1995，IDT)；-GB/T18311.22001《纤维光学互连器件和无源器件基本试验和测量程序第3-2部分：检查和测量单模纤维光学器件偏振依赖性》（idtIEC61300-3-2：1995）；-GB/T18311.3--2001《纤维光学互连器件和无源器件基本试验和测量程序第3-3部分：检查和测量监测衰减和回波损耗变化（多路）》（idtIEC61300-3-3:1997）；-GB/T18311.4-2003《纤维光学互连器件和无源器件基本试验和测量程序第3-4部分：检查和测量衰减》（IEC61300-3-4:2001，IDT)；-GB/T18311.31-2007《纤维光学互连器件和无源器件基本试验和测量程序第3-31部分：检查和测量纤维光学光源耦合功率比测量》（IEC61300-3-31：2003，IDT)；本部分由中华人民共和国信息产业部提出。本部分由中国电子技术标准化研究所（CESI)归口。本部分起草单位：中国电子科技集团公司第三十四研究所、中国电子科技集团公司第八研究所。本部分主要起草人：黄景元、郑勇刚、李华、王强、商海英。532

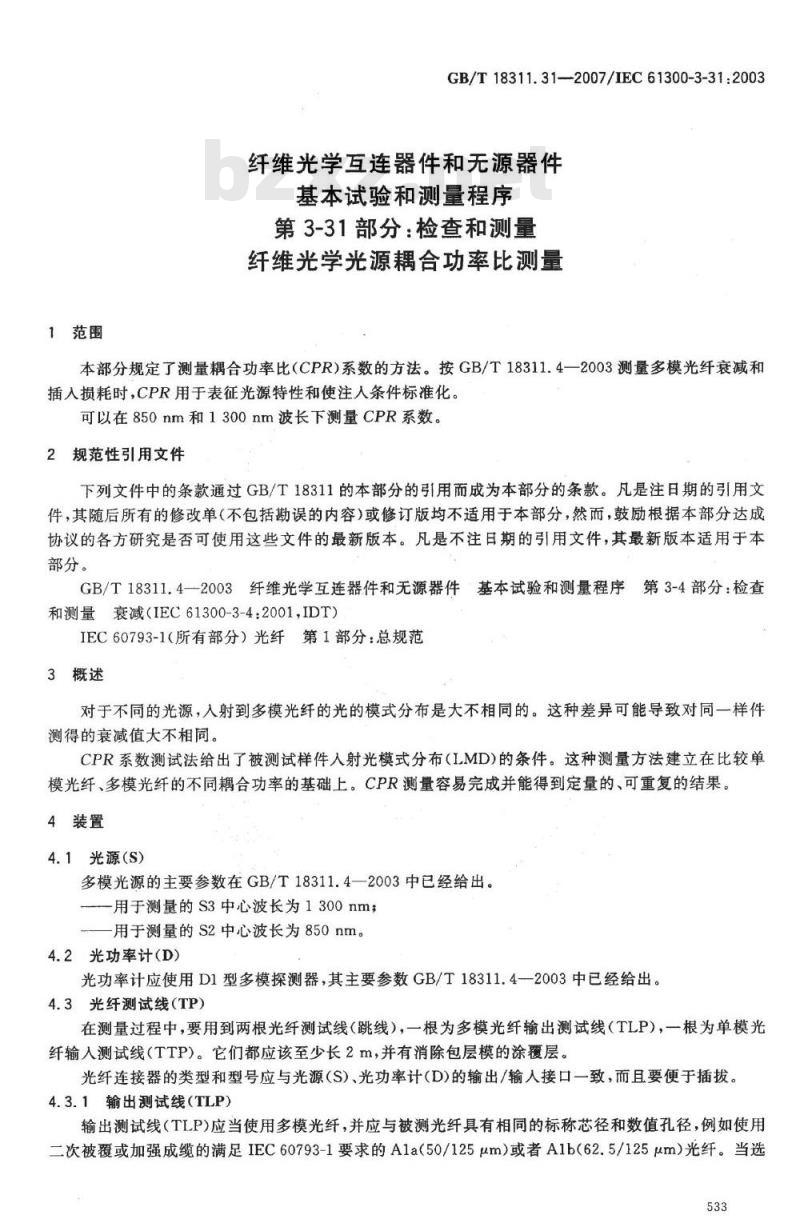

1范围
GB/T18311.31—2007/IEC61300-3-31:2003纤维光学互连器件和无源器件
基本试验和测量程序
第3-31部分：检查和测量
纤维光学光源耦合功率比测量
本部分规定了测量耦合功率比(CPR)系数的方法。按GB/T18311.4一2003测量多模光纤衰减和插人损耗时，CPR用于表征光源特性和使注人条件标准化。可以在850nm和1300nm波长下测量CPR系数。2规范性引用文件
下列文件中的条款通过GB/T18311的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T18311.4—2003纤维光学互连器件和无源器件基本试验和测量程序第3-4部分：检查和测量衰减（IEC61300-3-4：2001,IDT）IEC60793-1（所有部分）光纤第1部分：总规范3概述
对于不同的光源，入射到多模光纤的光的模式分布是大不相同的。这种差异可能导致对同一样件测得的衰减值大不相同。
CPR系数测试法给出了被测试样件入射光模式分布（LMD)的条件。这种测量方法建立在比较单模光纤、多模光纤的不同耦合功率的基础上。CPR测量容易完成并能得到定量的、可重复的结果。4装置
4.1光源(S）
多模光源的主要参数在GB/T18311.4—2003中已经给出。用于测量的S3中心波长为1300nm；用于测量的S2中心波长为850nm。4.2光功率计（D）
光功率计应使用D1型多模探测器，其主要参数GB/T18311.4—2003中已经给出。4.3光纤测试线（TP)
在测量过程中，要用到两根光纤测试线（跳线），一根为多模光纤输出测试线（TLP），一根为单模光纤输人测试线（TTP）。它们都应该至少长2m，并有消除包层模的涂覆层。光纤连接器的类型和型号应与光源（S）、光功率计（D)的输出/输人接口一致，而且要便于插拔。4.3.1输出测试线（TLP）
输出测试线（TLP)应当使用多模光纤，并应与被测光纤具有相同的标称芯径和数值孔径，例如使用二次被覆或加强成缆的满足IEC60793-1要求的Ala(50/125μm）或者A1b(62.5/125μm）光纤。当选533

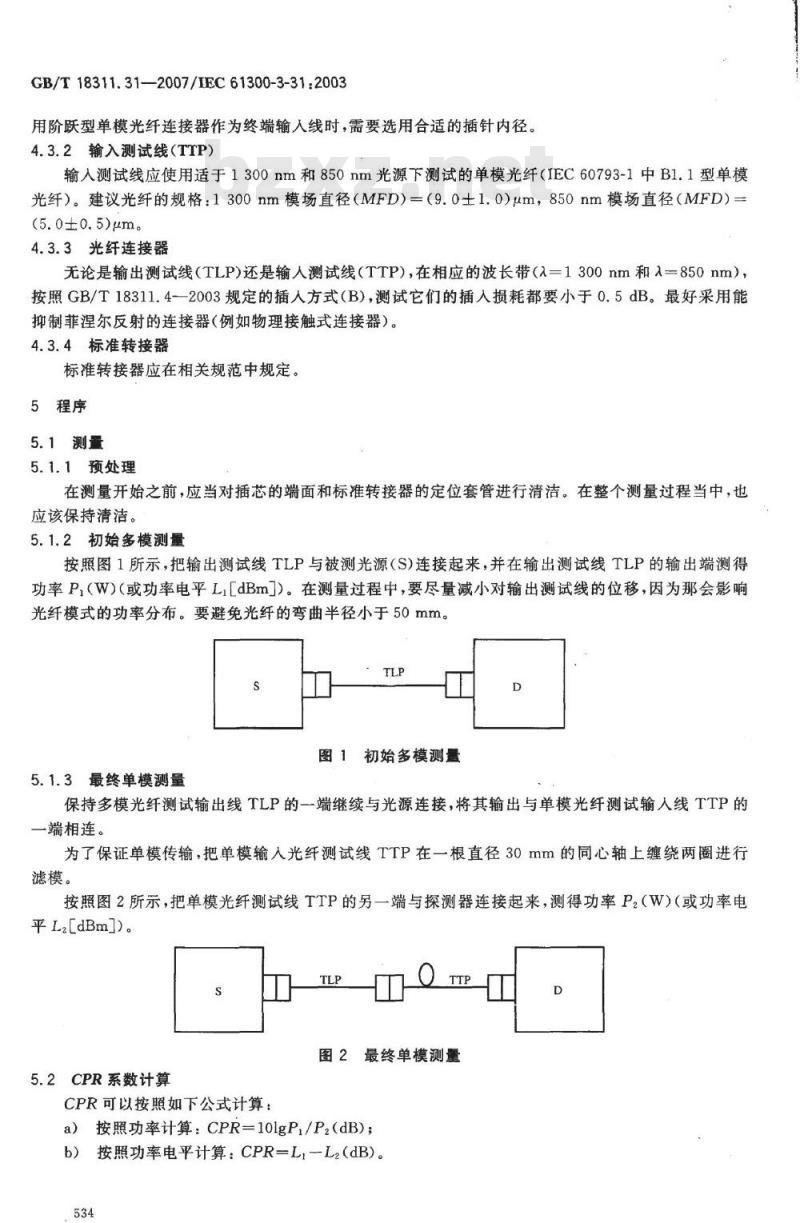

GB/T18311.31—2007/IEC61300-3-31:2003用阶跃型单模光纤连接器作为终端输入线时，需要选用合适的插针内径。4.3.2输入测试线（TTP)
输人测试线应使用适于1300nm和850nm光源下测试的单模光纤（IEC60793-1中B1.1型单模光纤）。建议光纤的规格：1300nm模场直径（MFD）=（9.0土1.0）μm，850nm模场直径（MFD）=(5.0±0.5)μm。
4.3.3光纤连接器
无论是输出测试线（TLP)还是输入测试线（TTP)，在相应的波长带（入=1300nm和入=850nm），按照GB/T18311.4-2003规定的插人方式（B），测试它们的插入损耗都要小于0.5dB。最好采用能抑制菲涅尔反射的连接器（例如物理接触式连接器）。4.3.4标准转接器
标准转接器应在相关规范中规定。5程序
5.1测量
5.1.1预处理
在测量开始之前，应当对插芯的端面和标准转接器的定位套管进行清洁。在整个测量过程当中，也应该保持清洁。
5.1.2初始多模测量
按照图1所示，把输出测试线TLP与被测光源（S）连接起来，并在输出测试线TLP的输出端测得功率P（W)（或功率电平L[dBmJ）。在测量过程中，要尽量减小对输出测试线的位移，因为那会影响光纤模式的功率分布。要避免光纤的弯曲半径小于50mm。LE
图1初始多模测邀
5.1.3最终单模测量
保持多模光纤测试输出线TLP的一端继续与光源连接，将其输出与单模光纤测试输人线TTP的一端相连。
为了保证单模传输，把单模输入光纤测试线TTP在一根直径30mm的同心轴上缠绕两圈进行滤模。
按照图2所示，把单模光纤测试线TTP的另一端与探测器连接起来，测得功率P.（W）（或功率电平L2[dBm])。
图2最终单模测量
5.2CPR系数计算
CPR可以按照如下公式计算：
a）按照功率计算：CPR=1olgP1/P（dB)；b）按照功率电平计算：CPR=L-Lz（dB)。534

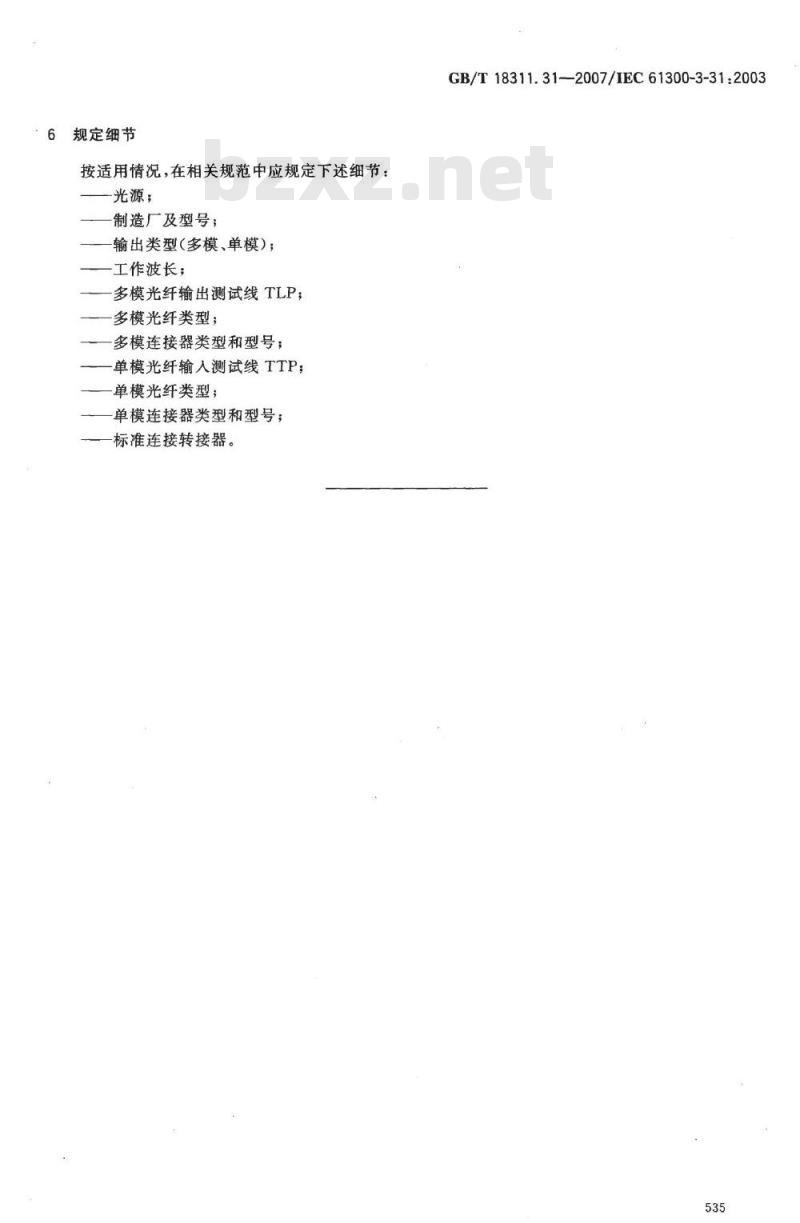

规定细节
按适用情况，在相关规范中应规定下述细节：光源；
制造厂及型号；
-输出类型（多模、单模）；
工作波长；
多模光纤输出测试线TLP；
多模光纤类型；
多模连接器类型和型号：
单模光纤输入测试线TTP；
单模光纤类型；
单模连接器类型和型号；
标准连接转接器。
GB/T18311.31—2007/IEC61300-3-31:2003535
