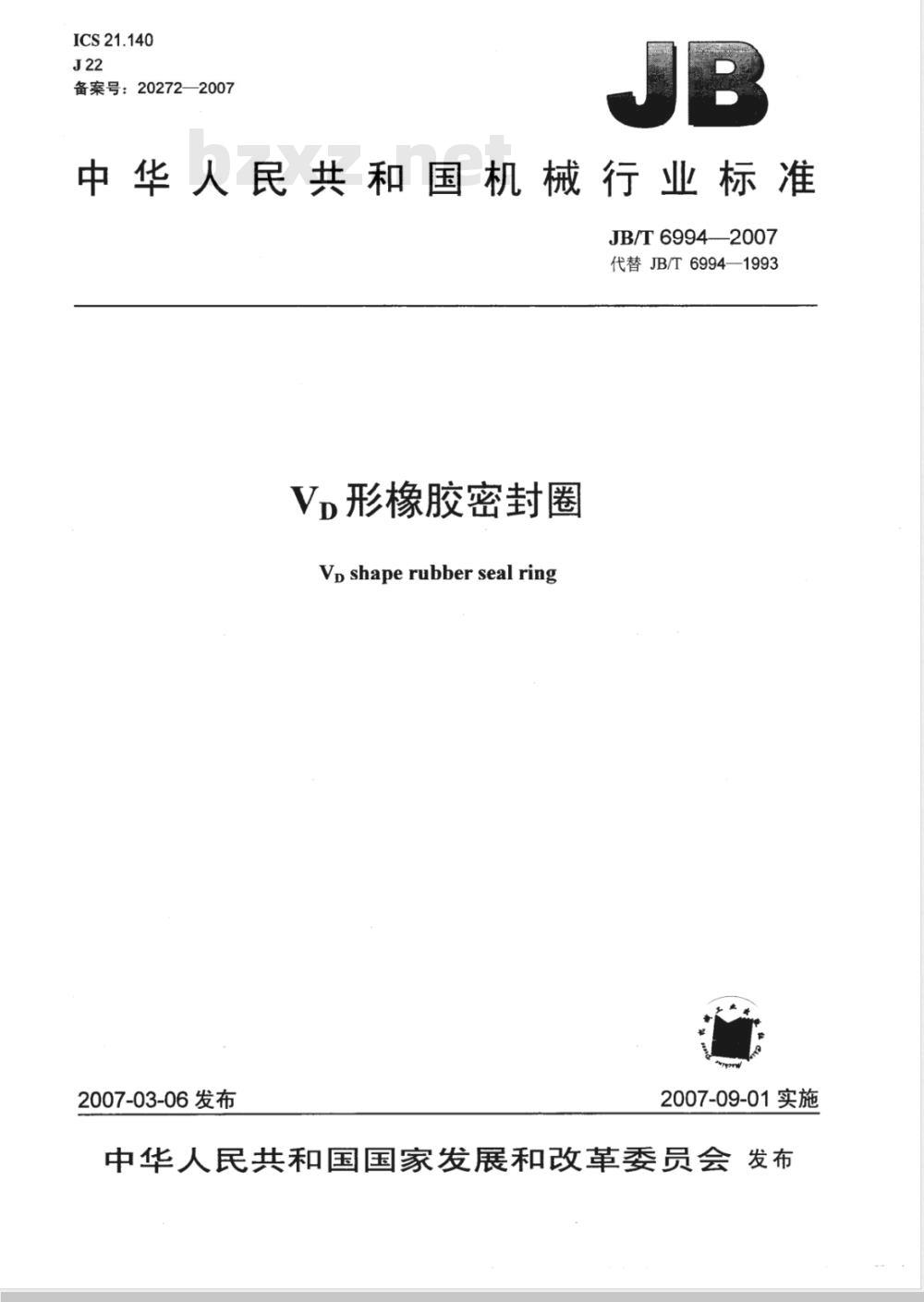

中华人民共和国机械行业标准
JB/T6994—2007
代替JB/T6994—1993
Vp形橡胶密封圈
Vpshaperubberseal ring
2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言。

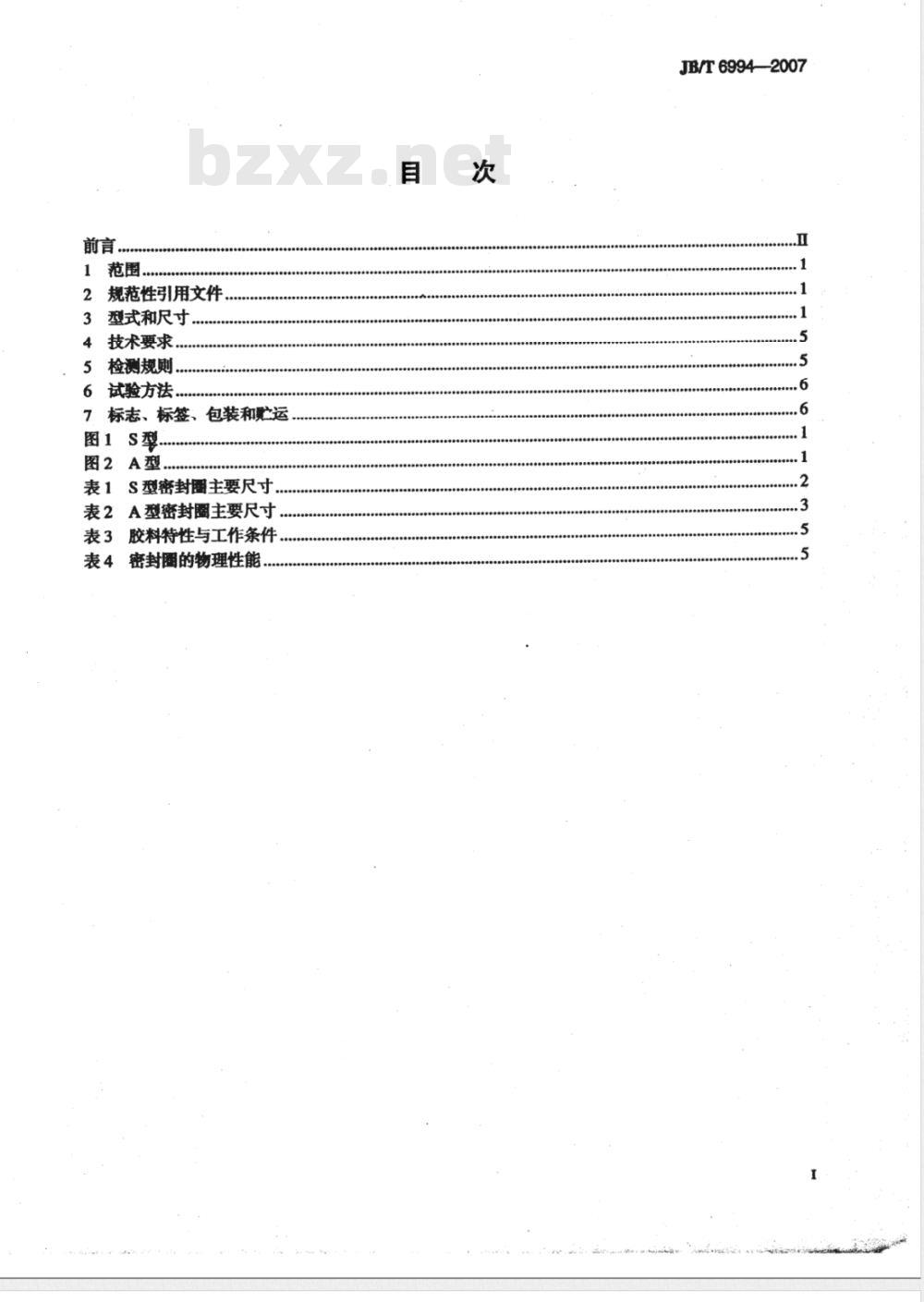

1范围
2规范性引用文件，
3型式和尺寸，
4技术要求，
5检测规则
6试验方法。
7、标志、标签、包装和运
图1S型
图2A型
表1S型密封圈主要尺寸.
表2A型密封圈主要尺寸
表3胶料特性与工作条件，
表4密封圈的物理性能
JB/T6994—2007
JB/T69942007

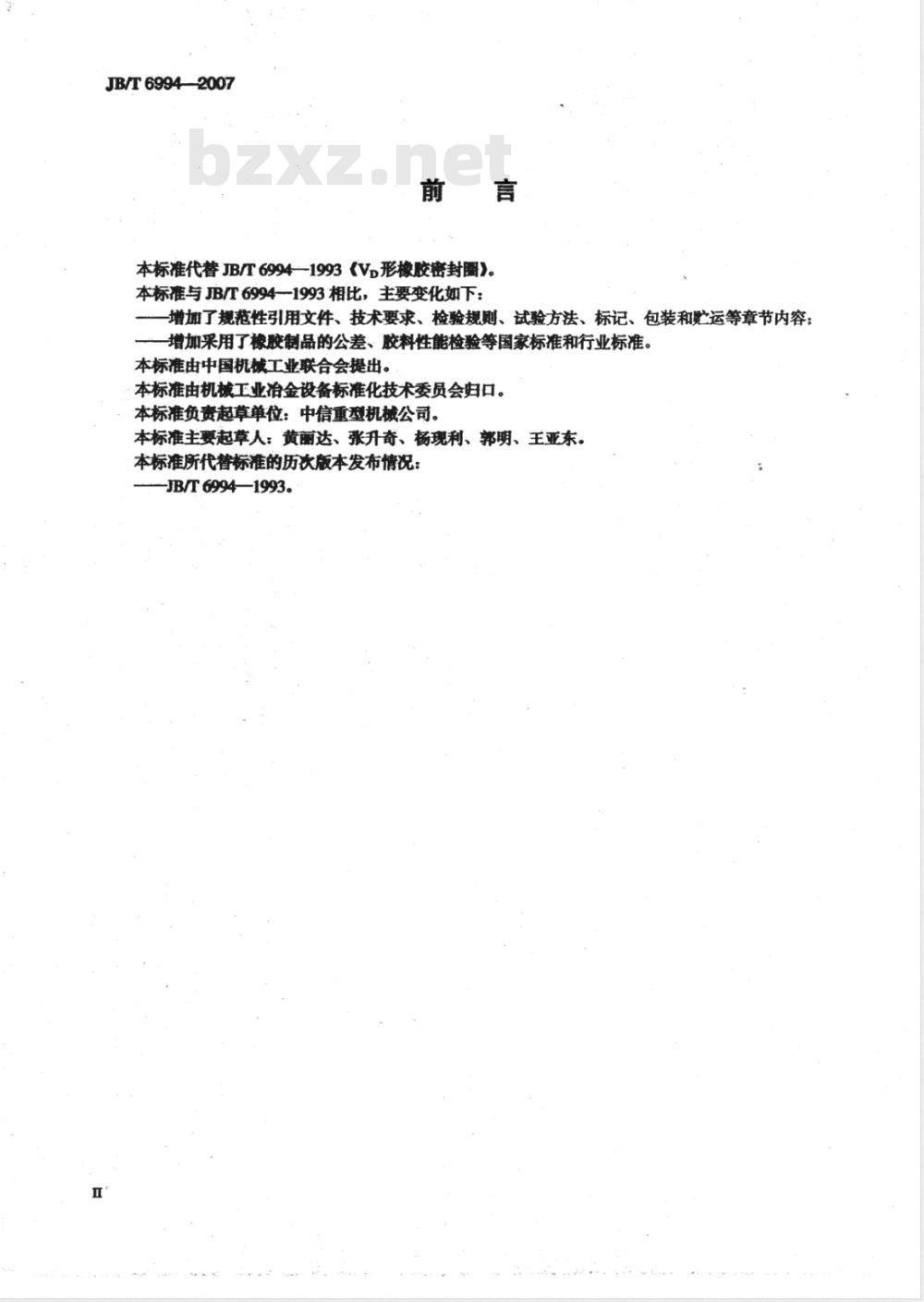

本标准代替JB6994—1993《Vp形橡胶密封圈》。本标准与B/T69941993相比，主要变化如下：增加了规范性引用文件、技术要求、检验规则、试验方法、标记、包装和运等章节内容增加采用了橡胶制品的公差、胶料性能检验等国家标准和行业标准。本标准由中国机械工业联合会提出。本标准由机械工业冶金设备标准化技术委员会归口。本标准负责起草单位：中信重型机械公司本标准主要起草人：黄丽达、张升奇、杨现利、郭明、王亚东。本标准所代替标准的历次版本发布情况：-JB/T6994—1993。
1范围
V形橡胶密封圈
JB/T6994—2007
本标准规定了V,形橡胶密封圈的型式和尺寸、技术要求、检验规则、试验方法、标志、标签、包装和贮运。
本标准适用于工作介质为油、水、空气，回转轴圆周速度不大于19m/s的机械设备，起端面密封和防尘作用的V,形橡胶密封圈。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所用的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（GB/T528--1998，eqVISO37：1994)
橡胶袖珍硬度计压人硬度试验方法（GB/531—1999，idtISO7619：1986）GB/T531
2硫化橡胶低温脆性的测定单试样法（GB/T1682—1994，eqvISO812：1991）GB/T1682
硫化橡胶耐液体试验方法
GB/T1690
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（GB/T3512—2001，eqvISOGB/T3512
188：1998)
橡胶制品的公差第1部分：尺寸公差（GB/T3672.1—2002，ISO3302-1：1996，IDT）GB/T3672.1#
橡胶制品的公差第2部分：几何公差（GB/T3672.2—2002，ISO3301-2：1998，IDT）GB/T.3672.2
GB/T7759.硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形的测定（GB/T7759—1996，eqvISO 815:1991)
HG/T2811—1996旋转轴唇形密封圈橡胶材料3型式和尺寸

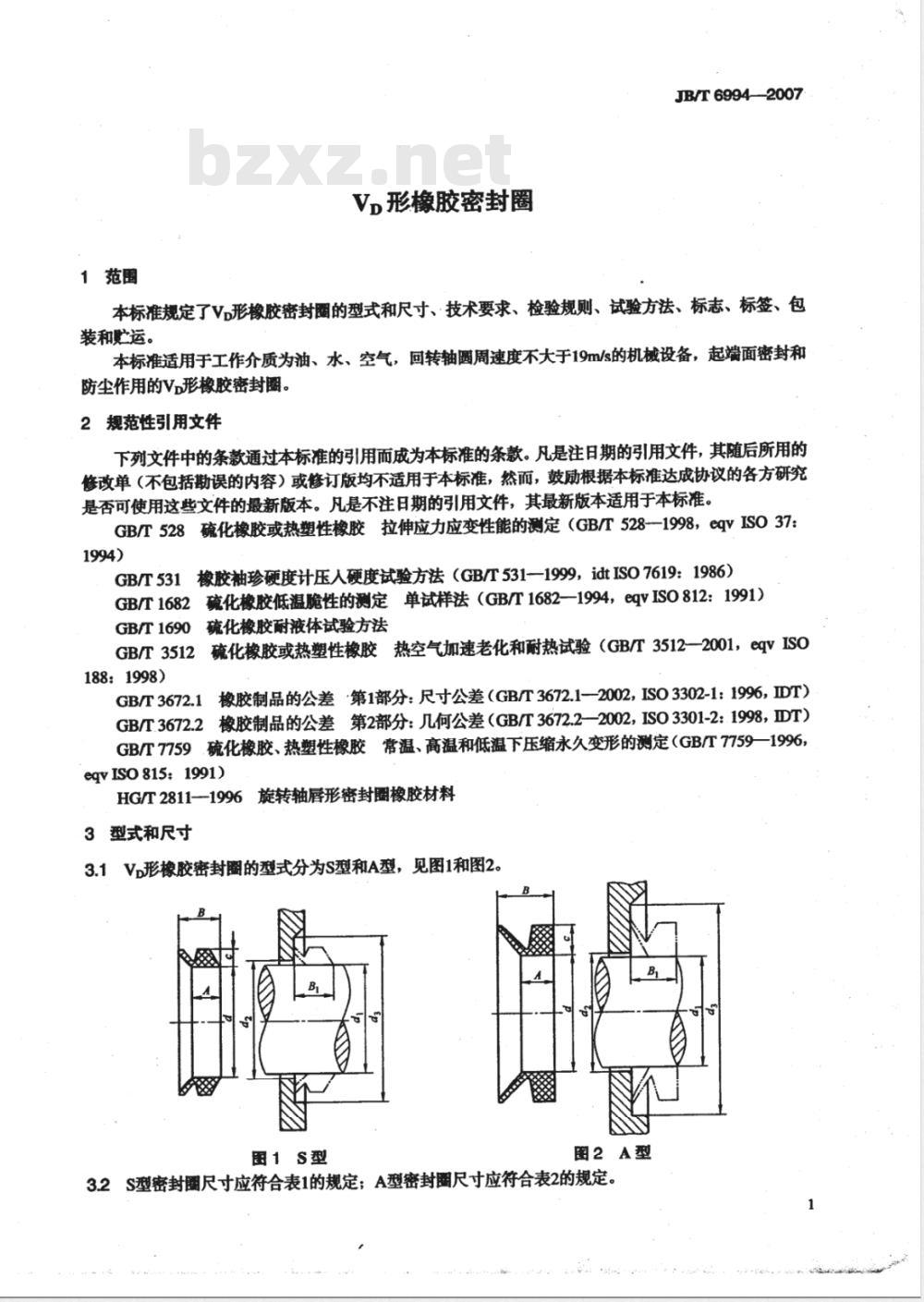

3.1V,形橡胶密封圈的型式分为S型和A型，见图1和图2。图1S型
图2A型
3.2S型密封圃尺寸应符合表1的规定；A型密封圈尺寸应符合表2的规定。JB/T-69942007
密封圃代号
Vpl00s
Vpl1os
Vp120S
Vp130S
Vp140S
Vp150s
Vp160s
Vp170S
Vp180S
Vp190S
Vp200s
公称辅径
13.5~15.5
15.5~17.5
17.5~19.0
98~105
105~115
115~125
125~135
135~145
145~155
155~165
165~175
175~185
185~195
195~210

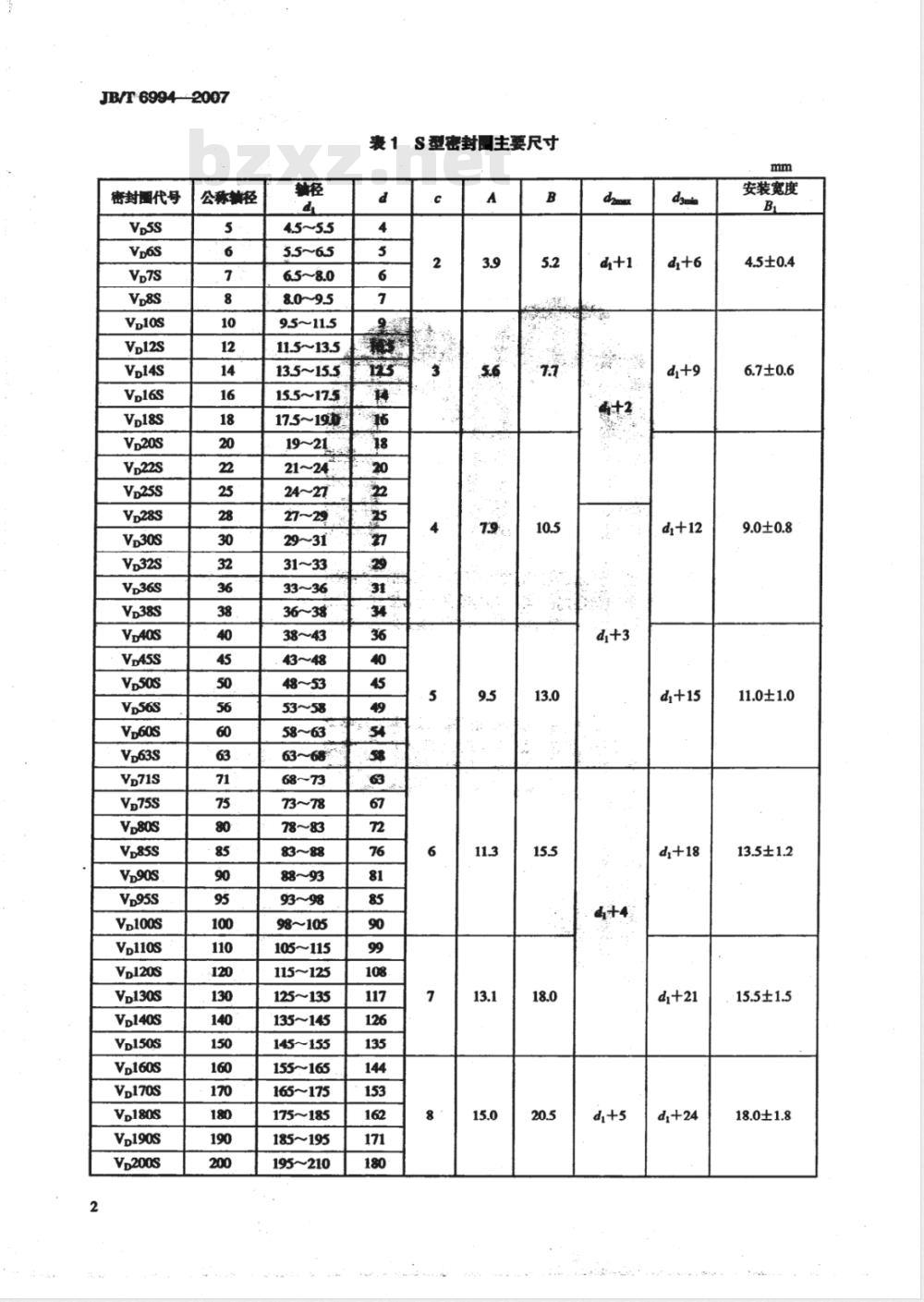

表1S型密封国主要尺寸
安装宽度
11.0±1.0
13.5±1.2
15.5±1.5
18.0±1.8
密封围代号
公称轴径
Yp100A
Vp110A
Vp120A
Vp130A
Vp140A
Vp150A
Vp160A
Vp170A免费标准bzxz.net
Yp180A
Yp190A
11.5~12.5
12.5~13.5
13.5~15.5
15.5~17.5
21～24
98~105
105~115
115~125
125~135
135~145
145155
155~165
165~175
175~185
185~195
A型密封围主要尺寸
JB/T6994-2007
安装宽度
10.5±1:5
12.0±1.8
JB/T6994—2007
密封国代号
Vp200A
Vp224A
Vp250A
Vp280A
Vp300A
Vp320A
Vp355A
Vp400A
Vp450A
Vp500A
Vp560A
Vp600A
Vp630A
V,670A
Vp710A
Vp750A
Vp800A
Vp850A
Vp950A
Vp1000A
Vp1060A
Vp1100A
Vp1120A
Vp1200A
Vp1250A
Vp1320A
Vp1350A
Vp1400A
Vp1450A
Vp1500A
Vp1550A
Vp1600A
Vp1650A
Vp1700A
VpI750A
Vp1800A
Vp1850A
Vp1900A
Vp1950A
Vp2000A
公称轴径
(1100)
(1200)
(1350)
(1450)
(1550)
(1650)
(1750)
(1850)
(1950)
195~210
210~235
235~265
265~290
290~310
310~335
335~365
365390
390~430
430~480
480~530
530~580
580~630
630~665
665~705
705~745
745~785
785~830
830~875
875~920
920~965
965~1015
1015~1065
1065~1115
1115~1165
1165~1215
1215~1270
12701320
13201370
1370~1420
1420~1470
1470~1520
1520~1570
1570~1620
16201670
1670~1720
1720~1T70
770~1820
1820~1870
1870~1920
1920~1970
1970~2020
带括弧的尺寸为非标准尺寸，
尽量不采用。
表2 (续)
dsroin
安装宽度
20.0±4.0
3.3标记示例：
示例1：公称轴径为110mm，密封围内径d-99mm的s型密封围：密封圈Vp110SJB/T.6994—2007
示例2：公称轴径为120mm，密封翻内径d=108mm的A型密封围：密封圃Vp120AJB/T6994—2007
4技术要求
橡胶材料
JB/T6994—2007
当工作温度为-40℃～十100℃时，密封圈材料应采用HG/T2811一1996中A类丁橡胶，胶料代号为XA7453；当工作温度大于十100℃～十200℃时，密封圈材料应采用HG/T2811一1996中D类氟橡胶胶料代号为XD7433。
4.2胶料特性与工作条件
胶料特性与工作条件应符合表3的规定，表3胶料特性与工作条件
胶料名称代号
丁躺橡胶
氟橡胶
XD7433
密封围的物理性能
胶料特性
耐高温
密封圈的物理性能应符合表4规定。圆周速度
表 4 密封围的物理性能
邵氏硬度（A）
扯断强度
扯断伸长率
压缩永久变形
热空气老化：
B型试样
硬度变化RHD或邵氏硬度（A）」扯断强度变化
扯断伸长率变化
耐液体（丁胰橡胶100℃×70h；氟橡胶150℃×70h）：1号标准油，体积变化
3号标准油，体积变化
脆性温度
密封围质量要求
不高于
工作温度
-40~+100
-25～+200
丁橡胶XA7453
(100×70h），50
（100×70h）
-10～+5
0～~+25
工作介质
油、水、空气
氟橡胶XD7433
(200℃×70h)，50
（200℃×70h），0~+10
(200℃×70h），-20
(200×70h），-30
4.4.1密封圈唇口应填料充实，平整光滑。不允许有气泡、夹杂、凹凸不平等缺陷4.4.2密封圈制造工艺应当遵照有关技术规范的要求。密封圈表面粗糙度R，值为3.2um，与密封圈唇口接触的金属件表面粗糙度R.值为1.6m。4.4.3密封圈的尺寸公差、几何公差分别按GB/T3672.1、GB/T3672.2有关规定。5检测规则
5.1密封圈应由制造厂的技术检查部门检查验收，5
JB/T6994—2007
5.2密封圃尺寸按表1和表2进行抽检，抽检个数不小于2%（每种规格不少于5件），检验结果如不合格，应取双倍试样进行复检。复检后仍有一项不合格，则应逐件进行检查。5.3密封圈所用胶料的物理性能，应按第6章的试验方法，对表4所规定的项目进行检验（以半个月所压胶料为一批进行检验；胶料数量不多时，可一个月抽检一次）。如果检验结果不合格，应再取双倍试样对不合格项目进行复检，复检后仍不合格，则该批胶料另行处理。5.4老化系数、耐油检验可定期进行，但每月不得少于一次，脆性温度检验每季度不少于一次。6试验方法
6.1 密封圖尺寸测定按有关部门提出的检验方法及测定工具进行测定。密封围的外观质量用目测方法检验。6.2
6.3胶料的物理机械性能试验，接下法进行：扯断强度、扯断伸长率、压缩水久变形按GB/T528规定进行试验。6.3.1
恒定形变压缩永久变形接GB/T7759规定进行试验。6.3.2
硬度（邵尔A型）按GB/T531规定进行试验。6.3.3
热空气老化按GB/T3512规定进行试验。6.3.4
低温脆性按GB/T1682规定进行试验。6.3.5
6.3.6耐液体按GB/T1690规定进行试验。7、标志、标签、包装和运
7.1密封围应根据类型、规格进行包装。包装材料采用塑料袋、纸盒或纸袋。7.2每件包装外部应有明显的标志，标明胶料名称或代号、产品名称、制造日期、规格数量、承制方名称。此外，应有防晒、防潮及严禁与腐蚀物质接触的标志。7.3每个内包装中应附有标签，标签上应标明产品名称、胶料名称或代号、制造日期及承制方名称。7.4每件包装应附有检验合格证，并注明产品名称、制造日期、检验员代号。7.5存时环境温度应保持在-15℃～+35℃之间，相对湿度应保持在50%～80%之间。7.6密封圈在运输和存中应保特滴洁，避免阳光直射、雨雪浸淋，禁止与酸、碱、油类、有机油剂等影响胶料质量的物资接触，并距离火源1m以外，距离地面不小于0.5m。7.7在遵守7.5、7.6规定的情况下，制造厂应保证产品自制造日期起，贮存两年内可以使用。中华人民共和国
