【机械行业标准(JB)】 WGZ型带制动轮鼓形齿式联轴器

ICS21.120.20
备案号：20277—2007

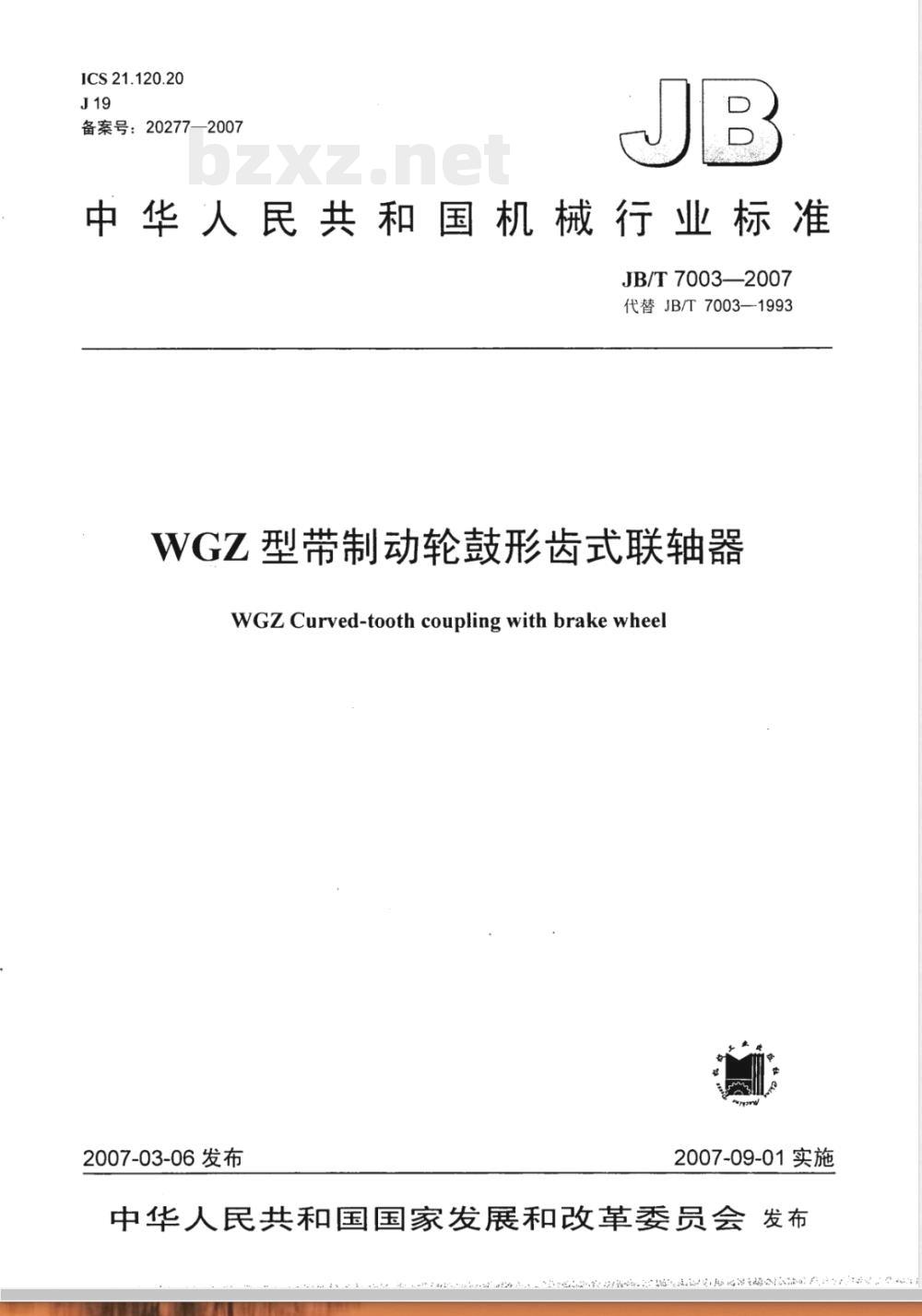

中华人民共和国机械行业标准　JB/T 7003—2007
代替JB/T7003—1993
WGZ型带制动轮鼓形齿式联轴器
WGZCurved-toothcoupling withbrakewheel2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言
范围。

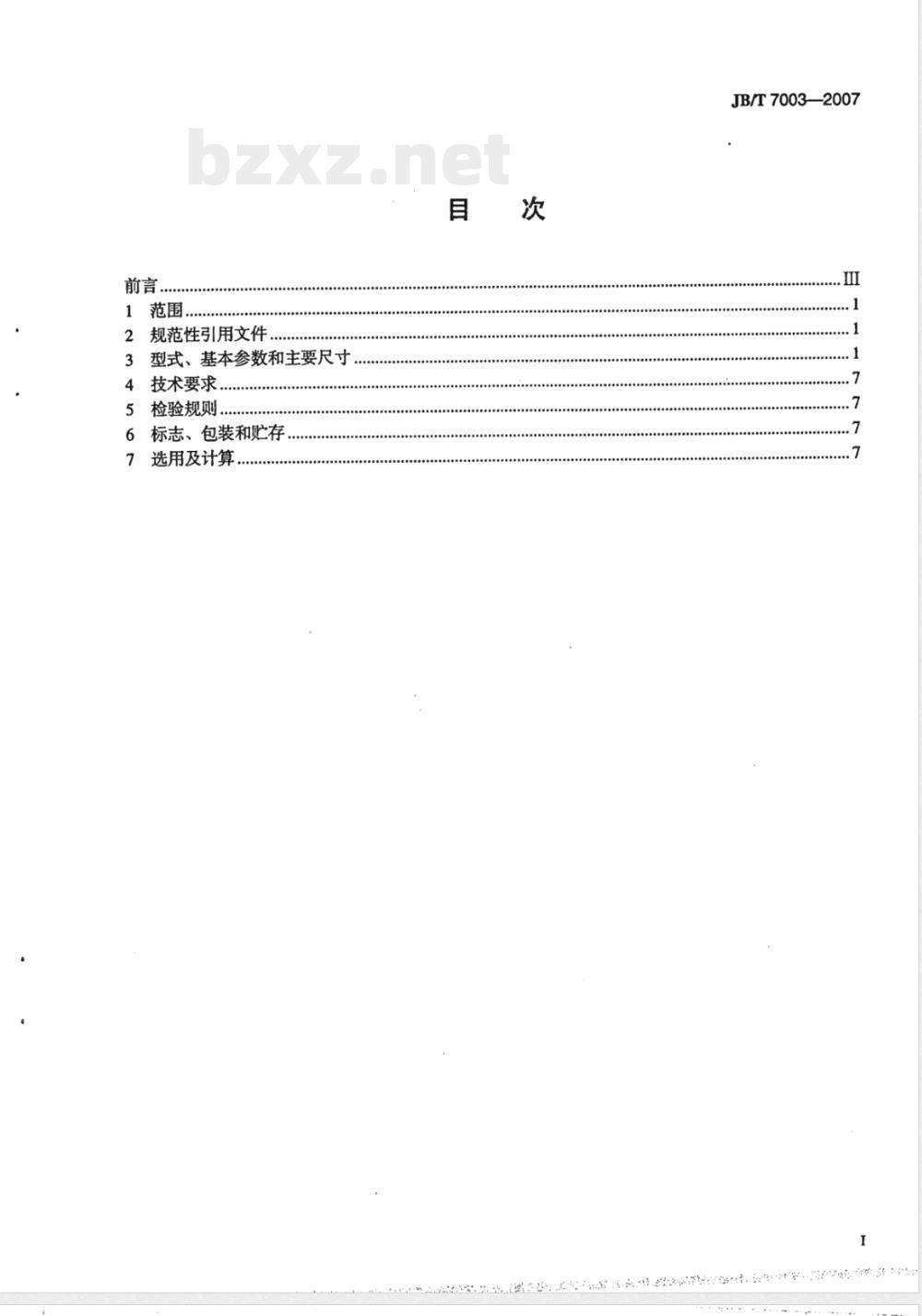

2规范性引用文件
3型式、基本参数和主要尺寸，
4技术要求，
5检验规则.
标志、包装和贮存
选用及计算
JB/T7003—2007
G,F-se.pt*e*+t..+g.er:.g*+t
JB/T7003—2007

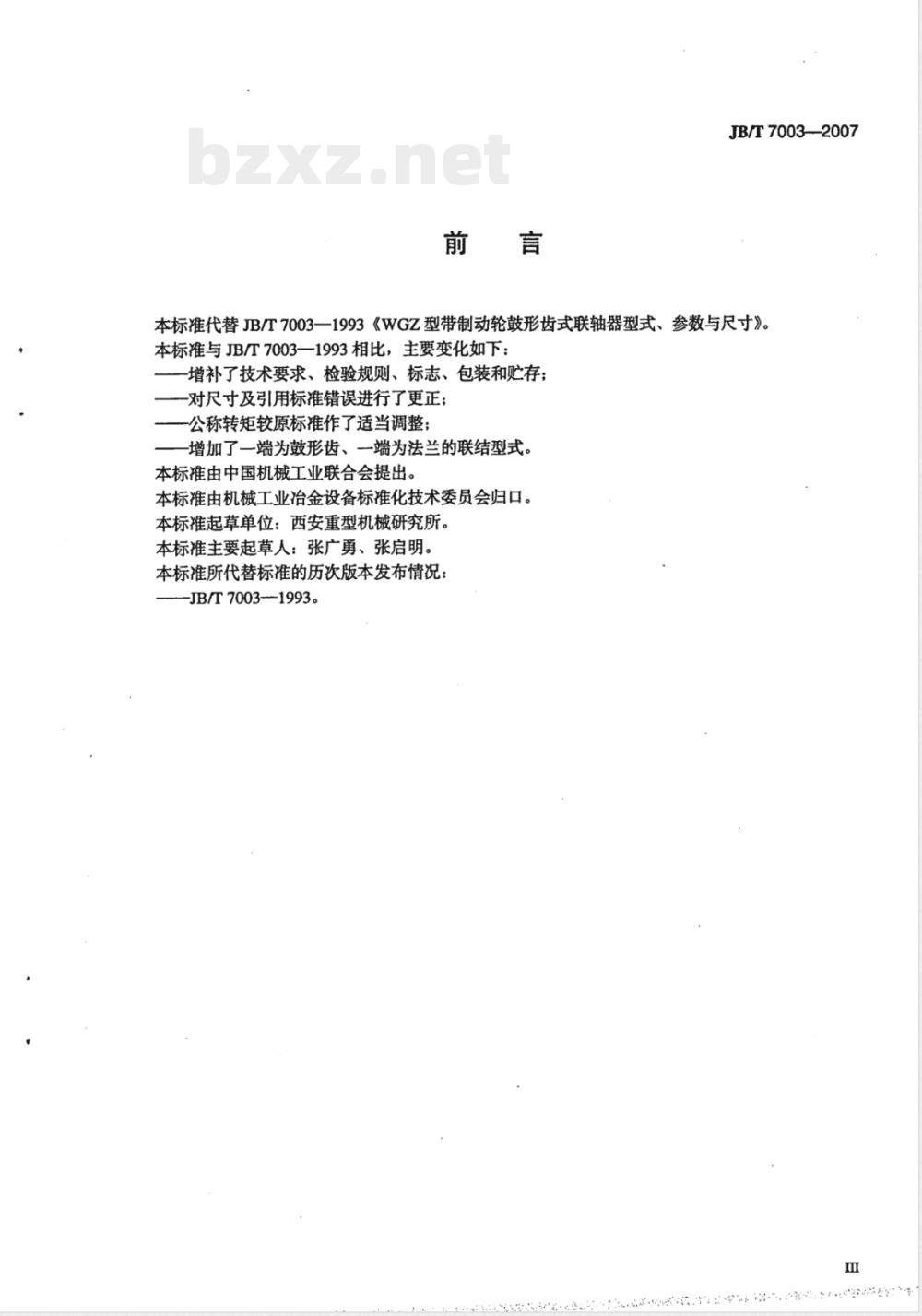

本标准代替JB/T7003一1993《WGZ型带制动轮鼓形齿式联轴器型式、参数与尺寸》本标准与JB/T7003一1993相比，主要变化如下：-增补了技术要求、检验规则、标志、包装和贮存；-对尺寸及引用标准错误进行了更正；公称转矩较原标准作了适当调整；增加了一端为鼓形齿、一端为法兰的联结型式。本标准由中国机械工业联合会提出。本标准由机械工业冶金设备标准化技术委员会归口。本标准起草单位：西安重型机械研究所。本标准主要起草人：张广勇、张启明。本标准所代替标准的历次版本发布情况：JB/T7003-1993。
+2*.+ **.
1范围
WGZ型带制动轮鼓形齿式联轴器
JB/T7003—2007

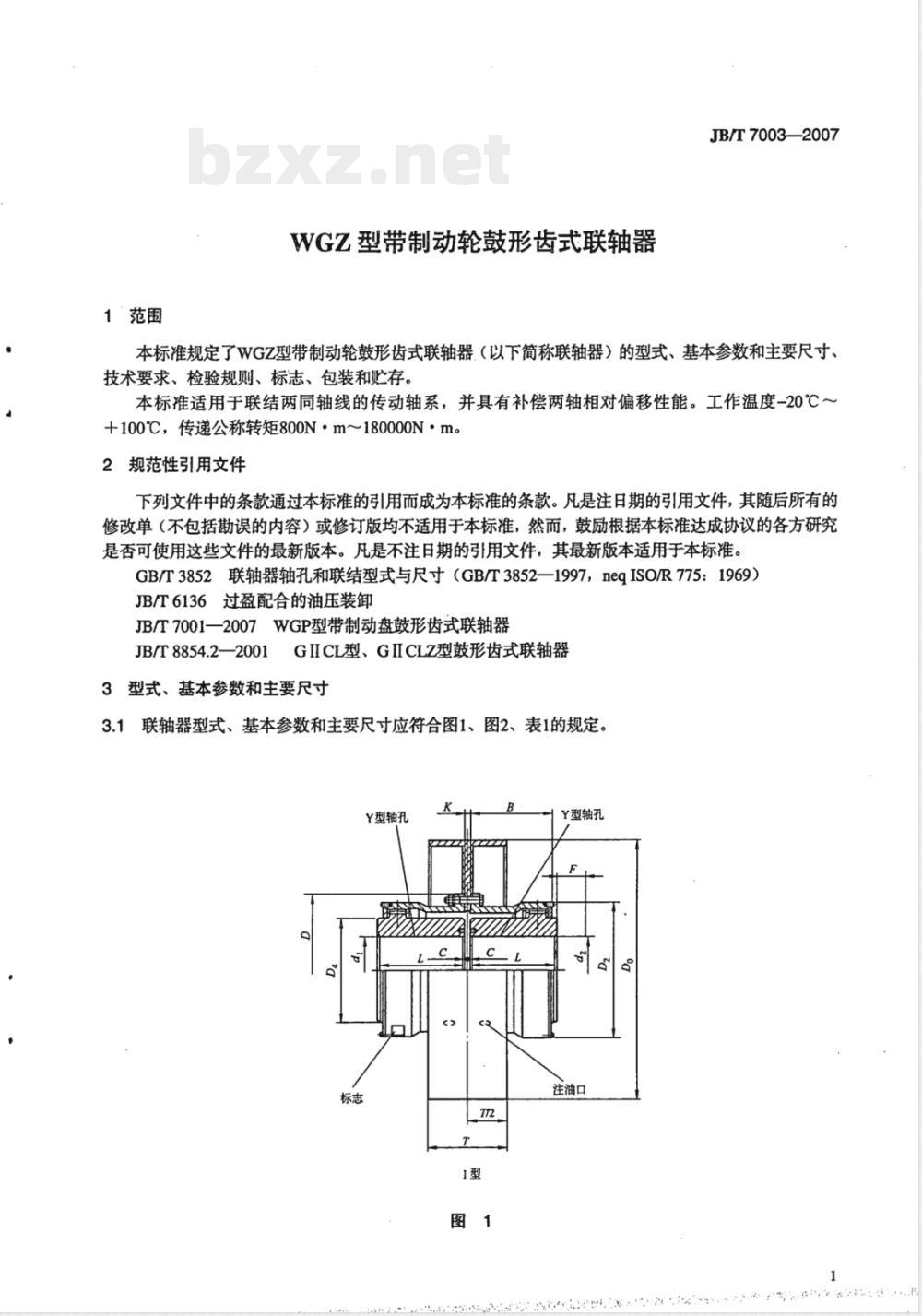

本标准规定了WGZ型带制动轮鼓形齿式联轴器（以下简称联轴器）的型式、基本参数和主要尺寸、技术要求、检验规则、标志、包装和贮存。本标准适用于联结两同轴线的传动轴系，并具有补偿两轴相对偏移性能。工作温度-20℃～+100℃，传递公称转矩800N·m~180000N·m。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3852联轴器轴孔和联结型式与尺寸（GB/T3852—1997，neqISO/R775：1969）JB/T6136过盈配合的油压装卸
JB/T7001—2007WGP型带制动盘鼓形齿式联轴器JB/T8854.2—2001GIICL型、GICLZ型鼓形齿式联轴器3型式、基本参数和主要尺寸
3.1联轴器型式、基本参数和主要尺寸应符合图1、图2、表1的规定。Y型轴孔
Y型轴孔
注油口
JB/T7003—2007
J，型轴孔
Y型轴孔
图1 (续）
J型轴孔
Z,型轴孔
【型轴孔
注油口wwW.bzxz.Net
J型轴孔
Z型轴孔
JBPT7003-2007
06*$808
SL0LS95909
SLIL0LS9“E909
85SEZE
9s“ss“os
8“5“0
85“S‘ZE
61“81*91
JB/T7003-2007
（）「
11 01*001
S6“06“S8“08
S6“06
‘S808
SL‘IL
“S808
SL‘IL“OL‘S9E9“09
$6 06*S808
SL “IL 0L \S9 ‘E9 \09
6*06“S8“08
SL“L“0L*S9“59“09
JB/T7003—2007
“061
“01091
“091
“OLT
“091
S6‘06‘S8
000081
JB/T7003—2007
制动轮的主要尺寸、质量和转动惯量见表2的规定。3.2
制动轮直径
3.3型号与标记
型号表示方法
联轴器规格代号
制动轮
鼓形齿式联轴器
无弹性元件挠性联轴器
转动惯量！
kg·m2
3.3.2标记
键联结的联轴器标记方法应符合GB/T3852的规定，其键槽型式有A、B、B1、C、D型，I型轴孔型式组合为Y/Y、JJ、J/Z、YJ、Y亿，II型轴孔型式组合为Y/Y、Y1、YZ。过盈配合油压装卸的无键联结联轴器轴孔直径及尺寸按JB/T6136的规定，其标记方法，在轴孔直径前加“U”表示。标记示例：
示例1：
主动端：Y型轴孔，轴孔直径d=50mm，长度L=112mm，键槽型式A型；键槽型式A型：
从动端：Y型轴孔，轴孔直径d=50mm，长度L=112mm，制动轮直径D。=400mm的1型WGZ6型联轴器标记：WGZ6-400联轴器＇50X112—JB/T7003—2007示例2：
主动端：Y型轴孔，轴孔直径d,=100mm，长度L=212mm，键槽型式A型；从动端：J,型轴孔，轴孔直径d2=130mm，长度L=202mm，制动轮直径D。=500mm的1型WGZ10型联轴器标记：WGZ10-500联轴器
100×212
J,B130×202
JB/T7003—2007
键槽型式B型；
示例3：
主动端：Y型轴孔，轴孔直径d,=90mm，长度L=172mm，过盈配合油压装卸；从动端：J,型轴孔，轴孔直径dz=100mm，长度L=167mm，过盈配合油压装卸；6
制动轮直径D=400mm的II型WGZ6型联轴器标记：WGZ6-400联轴器
示例4：
U90×172
JU100×167
JB/T7003—2007
主动端：J,型轴孔，轴孔直径d=100mm，长度L=167mm，过盈配合油压装卸；从动端：J,型轴孔，轴孔直径d=100mm，长度L=167mm，过盈配合油压装卸；制动轮直径Do=500mm的1型WGZ10型联轴器：WGZ10-500联轴器J,U100×167—JB/T7003-20074技术要求
JB/T7003—2007
4.1联轴器应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。4.2联轴器主要零件材料、热处理、精度、公差与配合及糙度应符合JB/T8854.2~2001中4.2~4.14的规定。
4.3联轴器润滑应符合JB/T8854.2—2001中4.15～4.17的规定。4.4联轴器制动轮材料：D≤200mm时采用力学性能不低于45钢的材料，D>200mm时采用力学性能不低于ZG340-570的材料。
4.5联轴器制动轮热处理：轮缘表面率火硬度35HRC～45HRC。5检验规则
联轴器检验规则应符合JB/T8854.2—2001中第6章的规定6标志、包装和贮存
联轴器标志、包装和贮存应符合JB/T8854.2一2001中第7章的规定。7选用及计算
联轴器选用及计算和工况系数见JB/T7001--2007中附录A和附录B。
