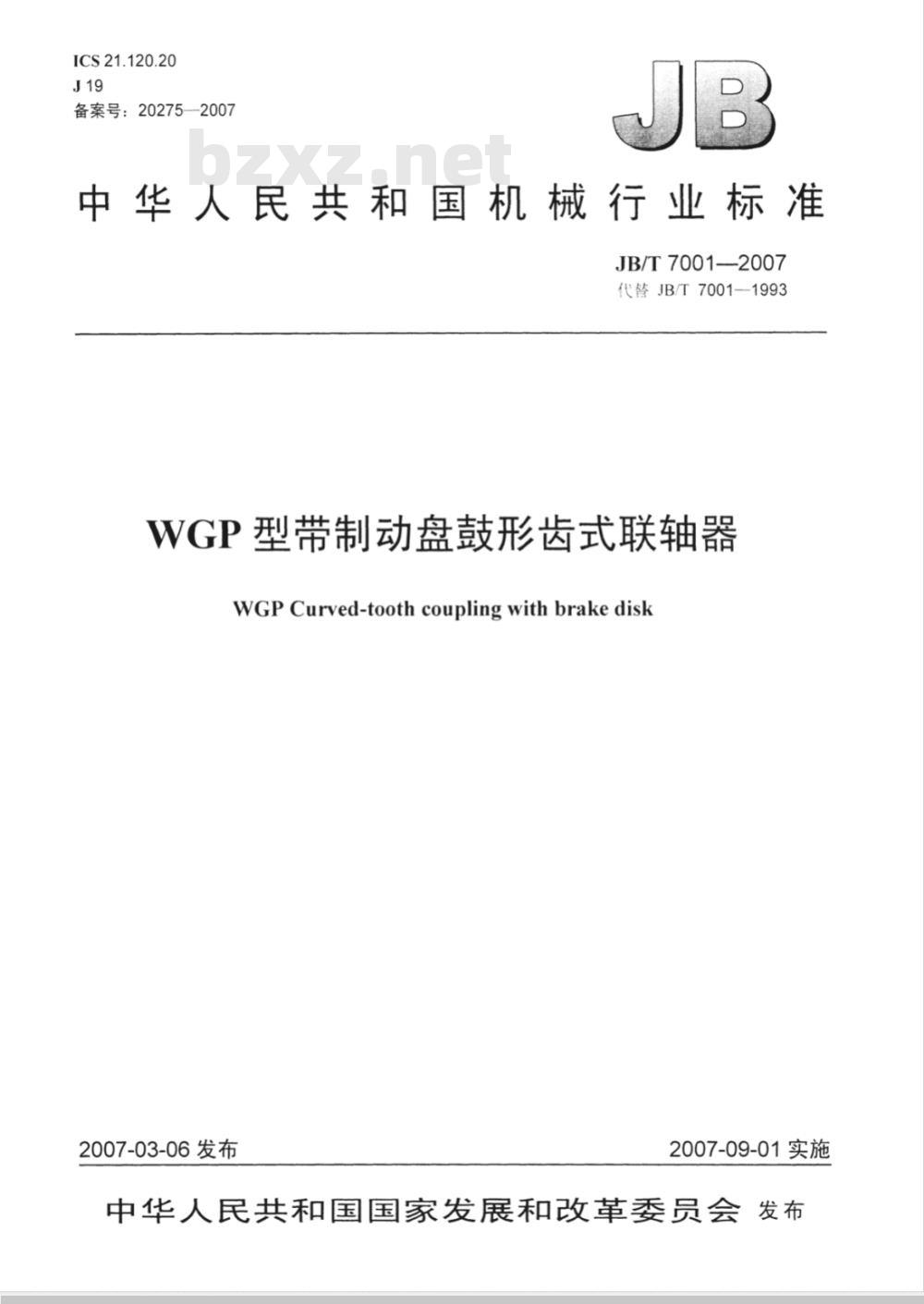

【机械行业标准(JB)】 WGP型带制动盘鼓形齿式联轴器

ICS21.120.20
备案号：20275—2007
中华人民共和国机械行业标准　JB/T7001—2007
代替JB/T7001-1993
WGP型带制动盘鼓形齿式联轴器
WGPCurved-toothcouplingwithbrakedisk2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言。

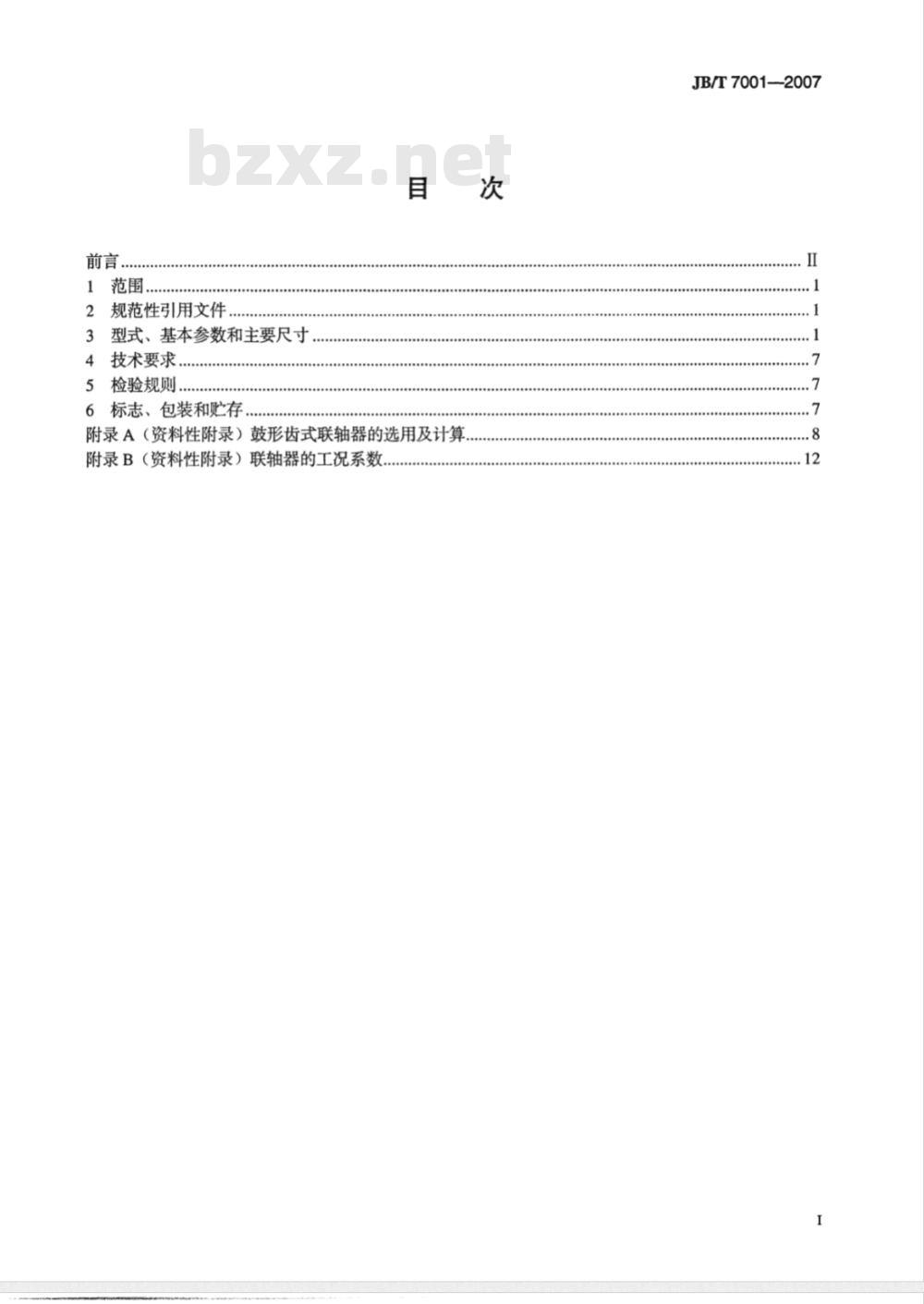

规范性引用文件
3型式、基本参数和主要尺寸
4技术要求..
5检验规则..
6标志、包装和贮存，
.....................
..............
附录A（资料性附录）鼓形齿式联轴器的选用及计算.附录B（资料性附录）联轴器的工况系数.JB/T70012007此内容来自标准下载网
JB/T7001—2007

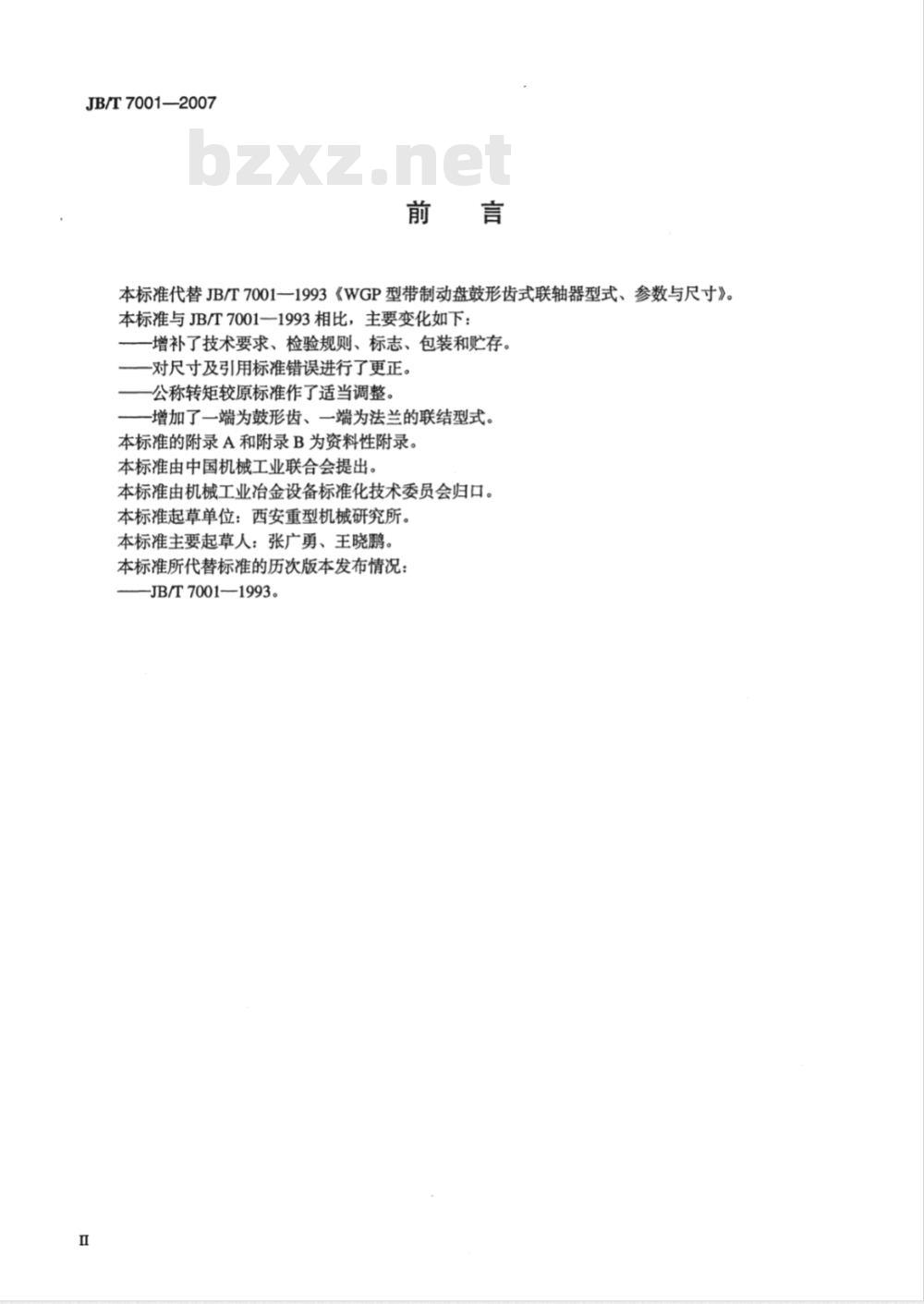

本标准代替JB/T7001一1993《WGP型带制动盘鼓形齿式联轴器型式、参数与尺寸》。本标准与JB/T7001一1993相比，主要变化如下：-增补了技术要求、检验规则、标志、包装和贮存。一对尺寸及引用标准错误进行了更正。公称转矩较原标准作了适当调整。-增加了一端为鼓形齿、一端为法兰的联结型式。本标准的附录A和附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由机械工业冶金设备标准化技术委员会归口。本标准起草单位：西安重型机械研究所。本标准主要起草人：张广勇、王晓鹏。本标准所代替标准的历次版本发布情况：-JB/T7001—1993。

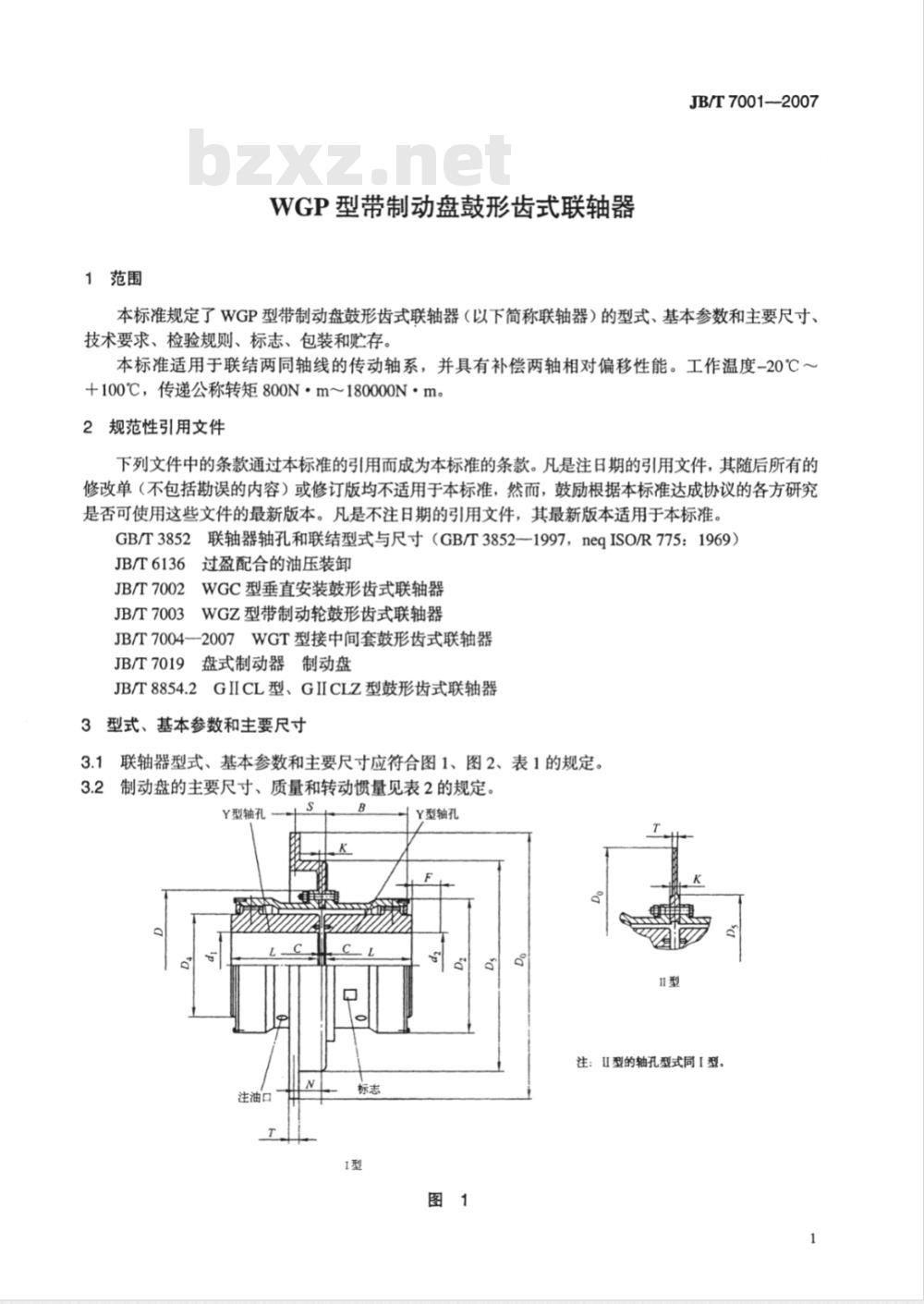

1范围
WGP型带制动盘鼓形齿式联轴器
JB/T7001—2007
本标准规定了WGP型带制动盘鼓形齿式联轴器（以下简称联轴器）的型式、基本参数和主要尺寸、技术要求、检验规则、标志、包装和贮存。本标准适用于联结两同轴线的传动轴系，并具有补偿两轴相对偏移性能。工作温度-20℃～+100℃，传递公称转矩800N·m~180000N·m。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3852联轴器轴孔和联结型式与尺寸（GB/T3852—1997，neqISO/R775：1969）JB/T6136过盈配合的油压装卸
JB/T7002WGC型垂直安装鼓形齿式联轴器JB/T7003WGZ型带制动轮鼓形齿式联轴器JB/T7004--2007WGT型接中间套鼓形齿式联轴器JB/T7019盘式制动器制动盘
JB/T8854.2GIICL型、GIICLZ型鼓形齿式联轴器3型式、基本参数和主要尺寸
3.1联轴器型式、基本参数和主要尺寸应符合图1、图2、表1的规定。3.2制动盘的主要尺寸、质量和转动惯量见表2的规定。Y型轴孔
注油口
Y型轴孔
注：ⅡI型的轴孔型式同[型。
JB/T7001—2007
J,型轴孔
Y型轴孔
J,型轴孔
Z,型轴孔

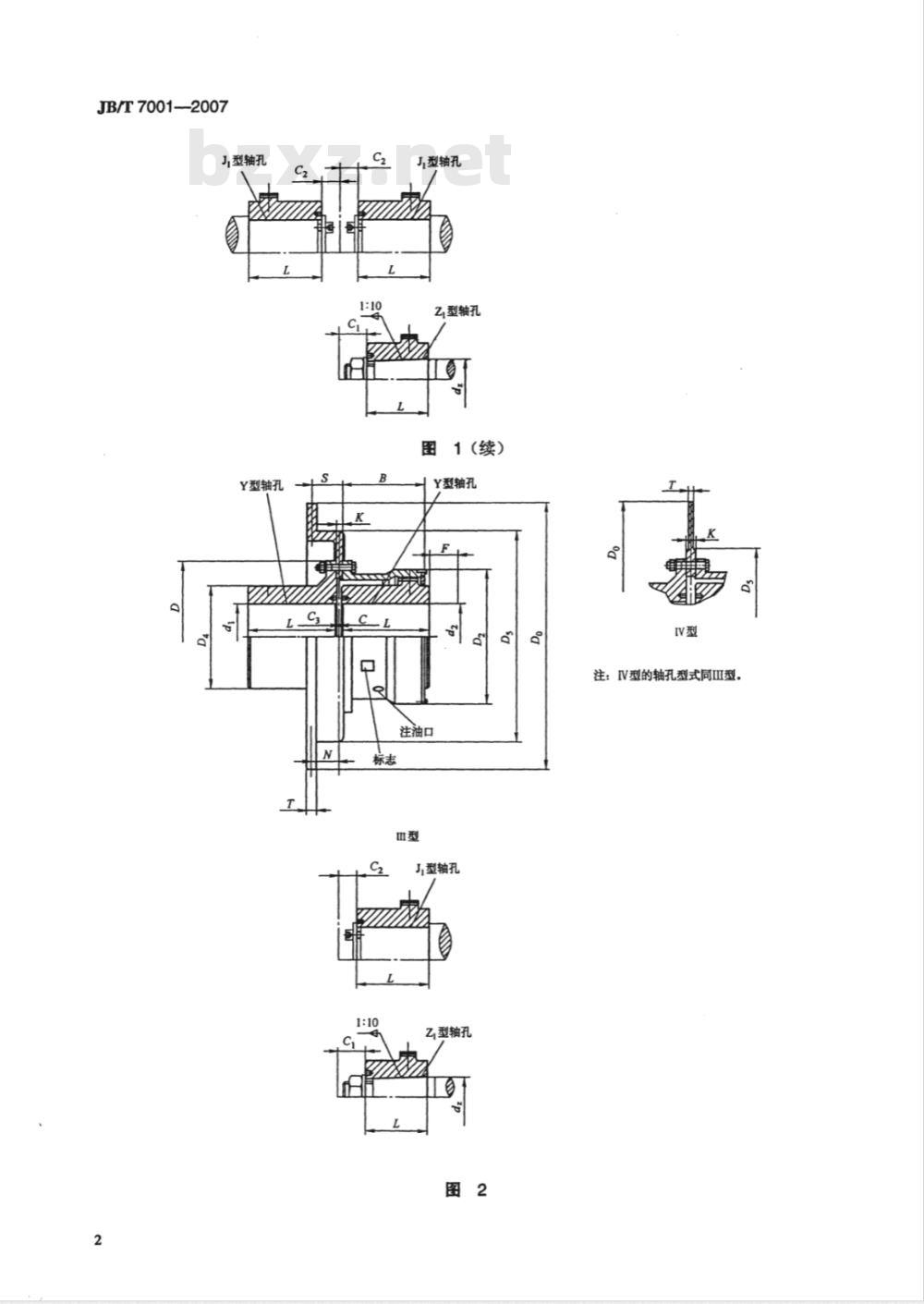

图1（续）
Y型轴孔
生油口
J,型轴孔
Z型轴孔
注：IV型的轴孔型式同I型。
JB/T7001—2007
06‘58“08
TL0L‘S9“5909
s08s20
“S9“59
59“09
ss0852
“ZE“0
JB/T7001-2007
S6“06“S8‘08
S6“06“S8“08
SL‘IL“OL“S9
“06“S8“08
“S9“E9“09
9s‘ss
“06“S8“08
“S9“E9“09
“s“
S606S8
SL“IL“OL“S9“E9
ss08s2
““Z
JB/T7001-2007
002061
“091
“002
“091
“091
‘06‘S8
000081
JB/T7001—2007
制动盘直径
型号与标记
型号表示方法
3.3.2标记
I、Ⅲ
联轴器规格代号
制动盘
鼓形齿式联轴器
无弹性元件挠性联轴器
I、Ⅲ
I、IV
转动惯量
kg ·m?
I、Ⅲ
I、IV
键联结的联轴器标记方法应符合GB/T3852的规定，其键槽型式有A、B、B1、C、D型，I型、II型轴孔型式组合为Y/Y、JJ、J/Z、YJ、YZ，ⅡⅢ型、IV型轴孔型式组合为Y/Y、Y/J、YZ。过盈配合油压装卸的无键联结联轴器轴孔直径及尺寸按JB/T6136的规定，其标记方法，在轴孔直径前加“U”表示。
标记示例：
示例1：
主动端：Y型轴孔，轴孔直径dj=50mm，长度L=112mm，键槽型式A型；从动端：Y型轴孔，轴孔直径d=50mm，长度L=112mm，键槽型式A型；制动盘直径D=500mm的I型WGP6联轴器标记：WGP6—500联轴器
50×112JB/T7001—2007
示例2：
主动端：Y型轴孔，轴孔直径di=100mm，长度L=212mm，键槽型式A型；
从动端：J1型轴孔，轴孔直径dz=130mm，长度L=202mm，键槽型式B型；制动盘直径Do=710mm的II型WGP10联轴器标记：WGP10—710联轴器
100×212
J,B130×202
JB/T7001—2007
示例3：
主动端：Y型轴孔，轴孔直径d,=90mm，长度L=172mm，过盈配合油压装卸；从动端：J，型轴孔，轴孔直径d2=100mm，长度L=167mm，过盈配合油压装卸：制动盘直径Do=450mm的IⅢI型WGP6联轴器标记：WGP6-450联轴器
示例4：
U90x×172
J,U100×167
IIIJB/T7001—2007
主动端：J型轴孔，轴孔直径d,=100mm，长度L=167mm，过盈配合油压装卸：从动端：J型轴孔，轴孔直径d2=100mm，长度L=167mm，过盈配合油压装卸；制动盘直径Do=800mm的II型WGP10联轴器：WGP10-800联轴器J,U100×167—IIJB/T7001-20074技术要求
4.1联轴器应符合本标准的要求，并按经规定程序批准的图样和技术文件制造JB/T7001—2007
4.2联轴器主要零件材料、热处理、精度、公差与配合及粗糙度应符合JB/T8854.2的有关规定。4.3
联轴器润滑应符合JB/T8854.2的有关规定。4.4联轴器制动盘材料应符合JB/T7019的有关规定，铸造的制动盘应无裂纹、沙眼、气孔等缺陷，对锻造或钢板割制的制动盘，不允许有表面裂纹和影响使用性能的内部夹层等缺陷。4.5联轴器制动盘摩擦面对轴孔中心线的全跳动为轴孔的公差5联轴器制动盘摩擦面表面粗糙度Ra值不大于3.2um，其他部位的表面粗糙度R值不大于6.3um。4.6
4.7加工后的联轴器制动盘，其加工表面应做防锈处理。4.8联轴器制动盘热处理及静平衡应符合JB/T7019的有关规定5．检验规则
联轴器检验规则应符合JB/T8854.2的有关规定。标志、包装和购存
联轴器标志、包装和贮存应符合JB/T8854.2的有关规定。7
JB/T7001—2007
A.1联轴器的选用说明
附录A
（资料性附录）
鼓形齿式联轴器的选用及计算
本选用说明也适用于JB/T7002《WGC型垂直安装鼓形齿式联轴器》、JB/T7003《WGZ型带制动轮鼓形齿式联轴器》和JB/T7004《WGT型接中间套鼓形齿式联轴器》选用及计算。A.1.1WGT型联轴器选用Y、J型轴孔；WGZ和WGP型联轴器选用Y、JI、Z,型轴孔；WGC型联轴器选用Y型轴孔。同一规格的联轴器可根据联接轴伸的不同，按标准任意组合选用。A.1.2键槽型式按GB/T3852的规定，如采用过盈配合油压拆卸或其他无键联接，可与联轴器专业生产厂协商确定。过盈配合油压拆卸联接轴孔的型式、环形槽和油孔接口尺寸按JB/T6136的规定。A.1.3联轴器允许正、反转。
A.1.4选用WGT型联轴器时应验算临界转速，推荐按式（A.1)：ng=300x
式中：
-临界转速，单位为r/min；
E—弹性模量，20.6×10N/mm2；G每1mm长度的质量，单位为kg/mm；76.8EI
A一一两外齿轴套轮齿宽中部之间的距离，其计算见A.1.7，单位为mm；I——惯性矩，单位为mm；见JB/T7004一2007中表2的规定。要求：
低于临界转速的容许值：n≤0.75nk;高于临界转速的容许值：n≥1.35nk；n为实际工作转速，单位为r/min。(A.1)
A.1.5当两轴线无径向位移时，外齿轴套轴线与内齿圈轴线的许用角向补偿量和两轴线的最大角向补偿量见图A.1。
24a=3°
A.1.6当两轴线无角向位移时，联轴器许用径向补偿量见图A.2和表A.1。8
