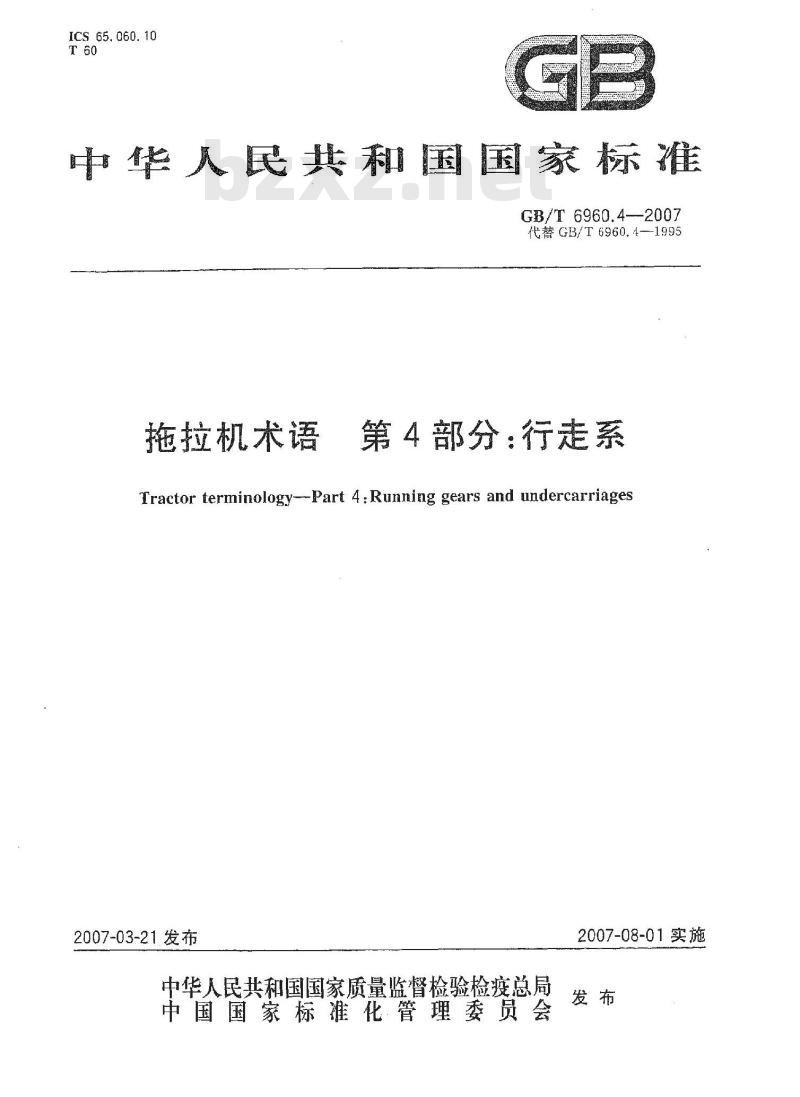

【国家标准(GB)】 拖拉机术语 第4部分：行走系

ICS 65.060.10
中华人民共和国国家标准
GB/T 6960.4--2007
代替GB/T6960.4—-1995
拖拉机术语
第4部分：行走系
Tractor terminology--Part 4: Running gears and undercarriages2007-03-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2007-08-01实施

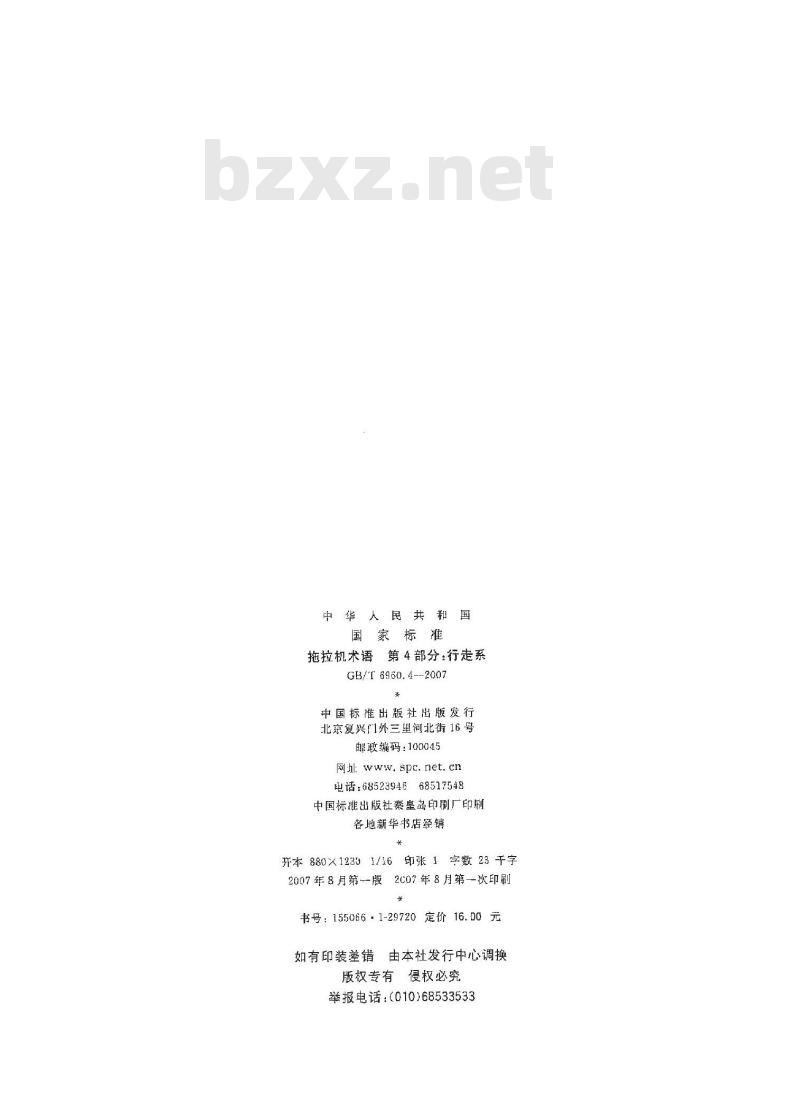

中华人民共和国
国家标准
拖拉机术语第4部分：行走系
GB/T 6960.4--2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网: spe.net.cn
电话：6852394668517548
中国标准出版社皇岛印刷厂印刷各地新华书店经销
开本880×1235
2007年8月第一版
印张1
字数23千字
2C07年8月第一次印刷
书号：155066·1-29720
定价16.00元
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：（010）68533533

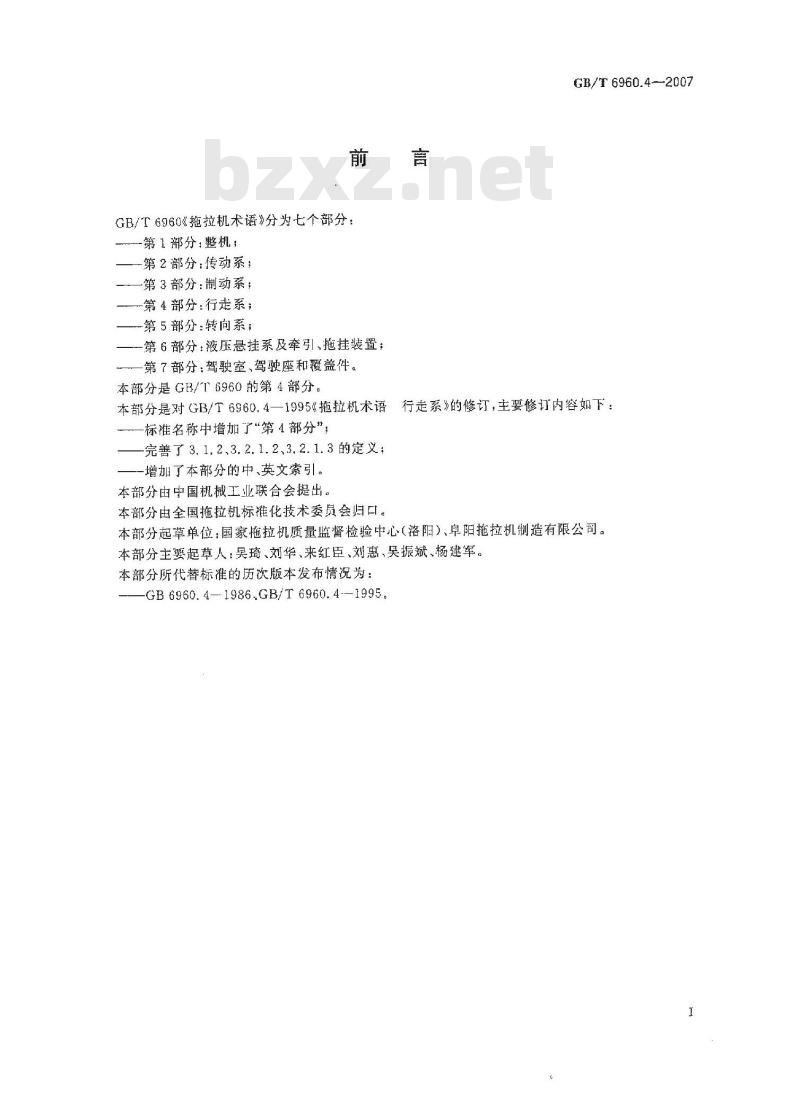

GB/T6960《拖拉机术语》分为七个部分：-第1部分：整机；
-第2部分：传动系：
第3部分：制动系；
-第4部分：行走系；
第5部分：转向系；
第6部分液压悬挂系及牵引、拖挂装置；第了部分：驾驶室、驾驶座和覆盖件。GB/T 6960.4—2007
本部分是GB/T6960的第4部分。
本部分是对GB/T6960.4—1995《拖拉机术语行走系的修订，主要修订内容如下：标准名称中增加了“第4部分”；完善了3.1.2、3.2.1.2、3.2.1.3的定义；一增加了本部分的中、英文索引。本部分由中国机械工业联合会提出。本部分由全国拖拉机标化技术委员会归口。本部分起草单位：国家拖拉机质量监督检验中心（落阳）、卓阳拖拉机制造有限公司。本部分主要起草人：吴琦、刘华、来红臣、刘惠、吴振斌、杨建军。本部分所代替标准的历次版本发布情况为：GB 6960. 4—-1986.GB/T 6960. 4--1995.1

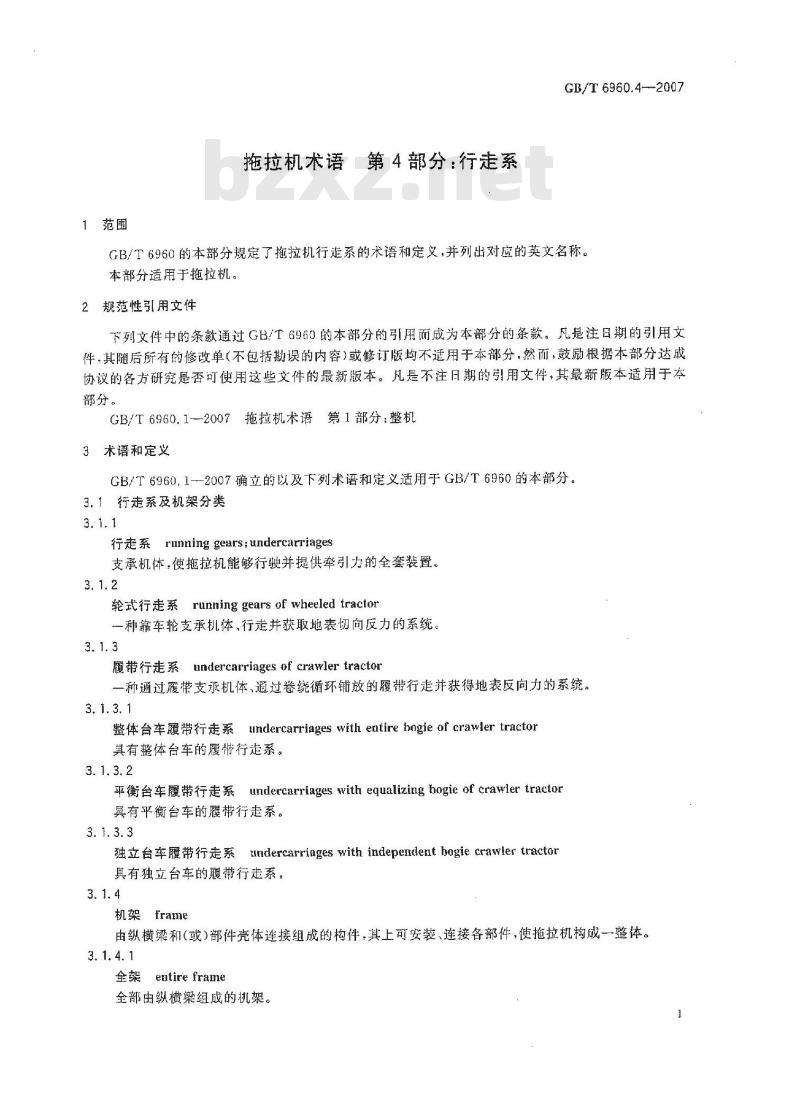

1范围
拖拉机术语第4部分：行走系
GB/T 6960.4—-2007
GB/T6960的本部分规定了拖拉机行走系的术语和定义，并列出对应的英文名称。本部分适用于拖拉机。
2规范性引用文件
下列文件中的条款通过GB/T6960的本部分的引用而成为本部分的条款。凡是注日期的引用文件.其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6960.1--2007拖拉机术语第1部分：整机3术语和定义
GB/T6960.1-2007确立的以及下列术语和定义适用于GB/T6960的本部分。3.1行走系及机架分类
行走系 running gears; undercarriages支承机体，使拖拉机能够行驶并提供牵引力的全套装置。3. 1. 2
轮式行走系running gears of wheeled tractor一种靠车轮支承机体、行走并获取地表切向反力的系统。3.1.3
履带行走系undercarriages of crawler tractor一种通过履带支承机体，通过卷绕循环放的履带行走并获得地表反向力的系统。3. 1. 3. 1
整体台车履带行走系undercarriages with entire bogie of crawler tractor具有整体台车的履带行起系。
平衡台车履带行走系undercarriages with equalizing bogie of crawler tractor具有平衡台车的履带行走系。
独立台车履带行走系undercarriages with independent hogie crawler tractor有独立台车的履带行走系。
机架frame
由纵横梁和（或）部件壳体连接组成的构件，其上可安装、连接各部件，使拖拉机构成一整体。3.1.4.1
全架entireframe
全部由纵横梁组成的机架。

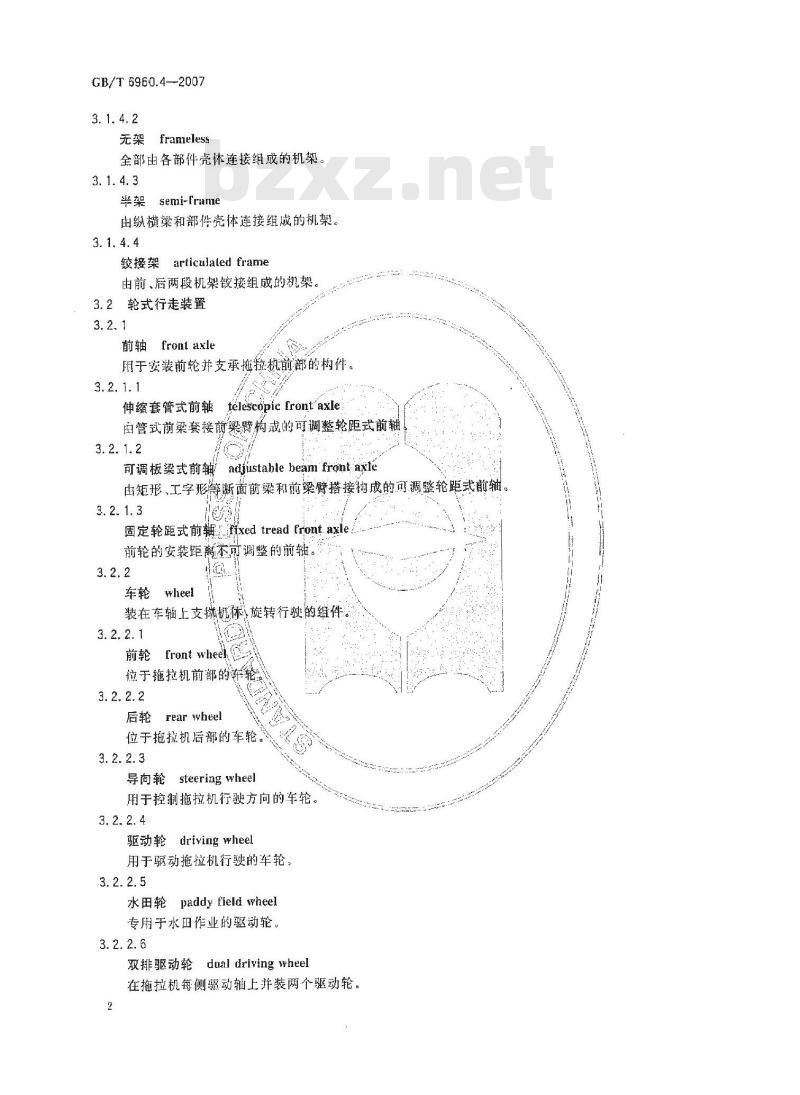

GB/T 6960.4—2007
frameless
全部由各部件壳体连接组成的机架。3.1.4.3
semi-franme
由纵横梁和部件壳体连接组成的机架。3.1.4.4
articulaled frame
铰接架
由前、后两段机架铰接组成的机架。3.2轮式行走装置
前轴front axle
用于安装前轮并支承拖拉机前部的构件。3.2.1.1
伸缩套管式前轴
telescopic front'axle
由管式前梁套接前梁臂构或的可调整轮距式前轴3.2.1.2
adfiustable beam front axte
可调板染式前轴
由矩形、工字形等断面前梁和前梁臂搭接构成的可调整轮距式前轴。3. 2. 1. 3
固定轮距式前辑ifixed tread front.axle前轮的安装距离不可调整的前轴3.2.2
车轮Wlieel
装在车轴上支撑旋转行驶的组件。3.2.2.1
front whee!
位于拖拉机前部的车轮
rear wheel
位于拖拉机后部的车轮。
steering wheel
导向轮
用于控制拖拉机行驶方向的车轮。3.2. 2.4
驱动轮 driving wheel
用于驱动拖拉机行驶的车轮
水田轮paddy field wheel
专用于水日作业的驱动轮。
双排驱动轮dual driving wheel在拖拉机每侧驱动轴上并装两个驱动轮。2
3.3履带拖拉机悬架和行走装置
悬架 suspension
使支重轮(组)与机架连接并传递机体重力的构件。3. 3. 1. 1
刚性悬架rigid suspension
机体重力通过刚性元件传递的悬架。3.3. 1.2
弹性悬架elasticsuspension
机体全部重力通过弹性元件传递的悬架3. 3. 1. 3
半刚性悬架semi-rigid,sspension机体部分重力通过刚性元健传递的悬架。3.3.2
GB/T 6960.4--2007
endresstrack installation
履带行走装置
装在机架或整体台冻架上，支承机体，使履带循坏转动行驶及发摔出牵引力的全套机构。3.3.2,1
支重轮组或支画
3.3.2.1.1
与悬架的组合体。
整体台车
entire bogie
由一侧支重轮闭理联结组成的台军。3. 3. 2. 1. 2
平衡台车
equalizihg bogie
由两个(或两个支重轮彼此用平衡臂联结的台车3. 3. 2. 1. 3
独立台车架
independent bogie
由支重轮与各自的弹性远件组成的台车3.3.2.2
履带track
能循环卷绕的环形带，莱形成无限长移动轨道。3. 3. 2. 2. 1
金属履带
metal track
全部由金属零件组成的履带。
3. 3.2.2.2
整体式履带
entire track
由整体铸造履带板组成的履带。3.3.2.2.3
组合式履带sectional track
由履轨，履板和销套组成的履带。3.3.2.2.4
rubber-metal track
橡胶-金属履带
由金属履带板和橡皎连接件所组成的履带。3
GB/T 6960.4--2007
3.3.2.2.5
橡胶履带rubber track
由整条橡胶带构成的履带
支董轮，support roler
支承机体，在履带轨道上旋转行驶的轮子。3.3. 4
张紧缓冲装置
tensional device
具有调整履带张紧力和缓冲性能的装置。3.3.4.1
导向（张紧）轮track(tension)idler张紧履带，承受行走时履带所受冲击力，保证引导履带卷绕方向的轮子。3.3.5
驱动轮 driving sprocket
通过卷绕履带驱动拖拉机的轮子。3.3.5.1
节齿式啮合 tooth jmesh
由位于履带板铰链中间的齿和驱动链轮上的齿槽啮合。3,3. 5.2
节销啮合link-pin mesh
由履带板铰链中间的齿销和驱动链轮上的轮齿啮合。3.3.6
carrier roller
托住履带，防止履带下垂量过大的轮子。3.4行走系性能参数
接地面积contact area
车轮或履带行走装置与地面接触部分的面积。3.4.2
附着载荷adhesion weight
驱动轮或履带行走置对地面的垂直载荷。3.4.3
平均接地压力average coniact pressmre车轮或履带行走装置的垂直载荷与接地面积之比。3.4.4
下陷量sinkage
车轮或履带行走装置的最低点（不计抓土齿部分）与未被压过的地面间的垂直距离。3.4.5
附力 adlesian force
驱动轮或履带行走装置在一定的垂直载荷和地面条件下所能发挥的最大驱动力。3.4.6
附着系数 coefficient of adhesion附着力与着载荷之比。
动力半径dynamic radius
GB/T 6960.4-2007
作用于驱动轮上与运动方向相同的全部反作用力合力作用线到驱动轮中心的距离。3.4.8
驱动力 gross tractive force
驱动轮或履带行走装置驱动时，在地面上产生的与行驶方向相同的力，其值为驱动转矩除以动力半径。
滚动阻力 rolling resistance
车轮或履带行走装置滚动时，克服地面变形及行走装置内部摩擦等引起的与行驶方向相反的力。3.4.10
滚动阻力系数
coefficient of rolling resistance车轮或履带行走装置滚动时的漆动阻力与其对地面垂直载荷之比。3.4.11
滑转率slip
驱动轮或履带行走装置在驱动力为零时的理论速度与有驱动力时的实际速度之差与理论速度之比。
行走效率efficiency for running gears(undercarriages）行走系的效率指标（n）。
=(1-F/F,)·(1-8)
式中：
F.——滚动阻力；
F——驱动力；
——滑转率。
静力半径static loaded radius车轮在静止垂直载荷下，轮轴轴心到地面的垂直距离。3.4.14
rolling radius
滚动半径
车轮滚动一周所行驶距离与2元之比。3.4.15
oscillatory angle of front axle前轴摆角
前轴从水平位置摆动到限位时的转角。3.4.16
前轮外倾角camber
前轮中心面与铅垂线间的夹角。3. 4. 17
king pin inclinalion
立轴内倾角
立轴轴线在垂直于支承面和纵向中心面的平面上的投影与支承面垂线间的夹角。3.4.18
立轴后倾角
caster
立轴轴线在纵向中心面上的投影与支承面垂线间的夹角。.（1)
GB/T 6960.4—-2007
前束 toe in
在前轮中心高度上测得的左右轮胎面中心线间，后、前尺寸之差。3.4.20
前轮摆振shimmy of front wheel拖拉机直线行驶时，前轮的横向摆动现象。3.4.21
履带张紧力 tensioning force此内容来自标准下载网
由履带张紧装置施加于履带的张力。3.4.22
approach anglenf track
履带前倾角
前部履带下方与支承面间的来角3.4.23
履带后倾角trim angte
Saftrack
后部履带下方与支承面间的夹角。3.4.24
驱动轮节距drivesprucket piich驱动链轮相邻唱合医在节圆上的弦长3.4.25
履带节距
traicepitch
两相邻履带销批：
线之间的距离
履带接地长度carihind contact lengthof track履带与地面的接触长度，
sageof chain trach
履带下垂量
两个轮子（托轮、罚间轮、驱动轮之间履带下垂的最大距离6
GB/T 6960.4-2007
