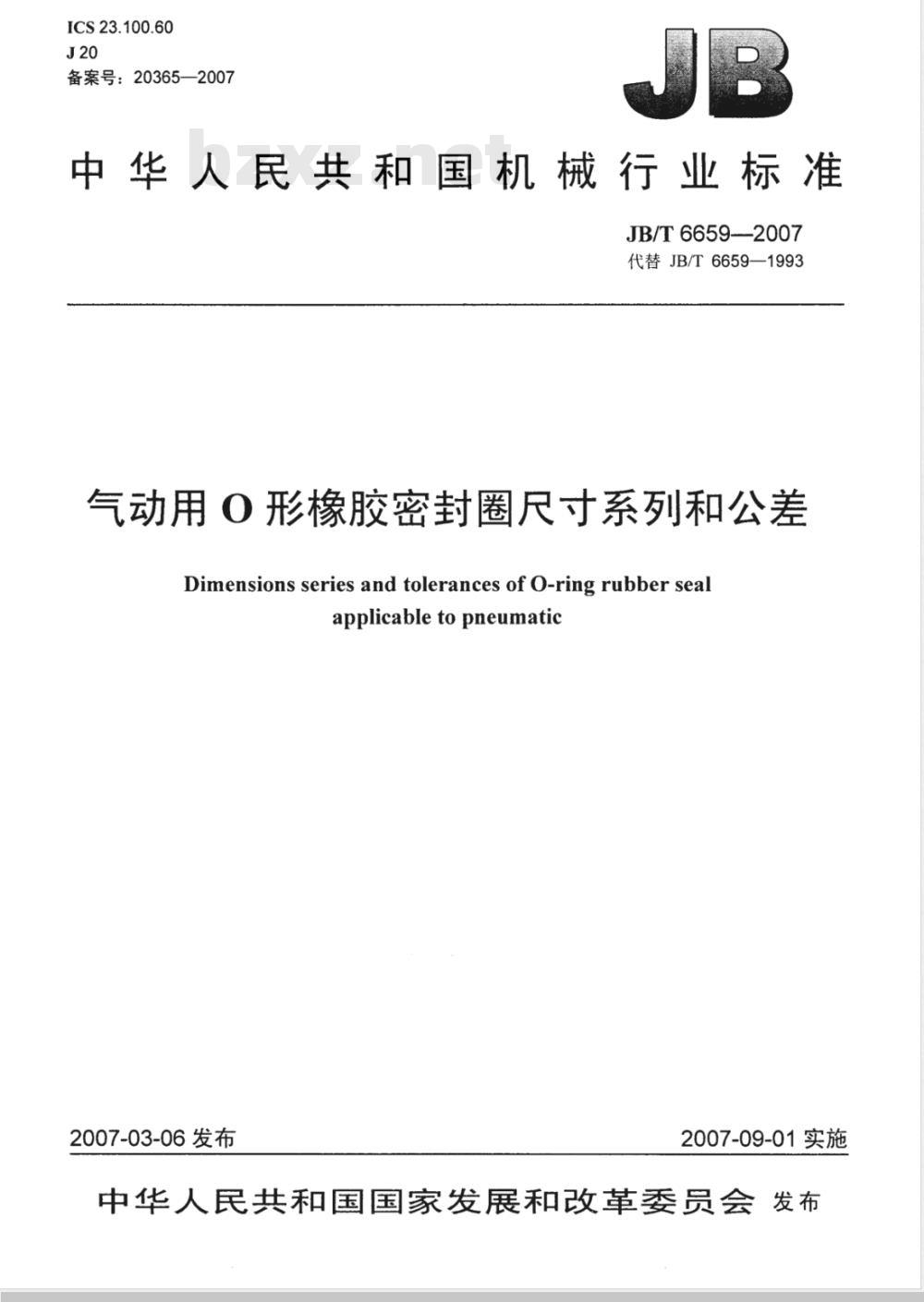

【机械行业标准(JB)】 气动用O形橡胶密封圈 尺寸系列和公差

ICS23.100.60
备案号：20365—2007
中华人民共和国机械行业标准　JB/T6659-2007
代替JB/T6659—1993
气动用O形橡胶密封圈尺寸系列和公差Dimensions series and tolerances of O-ring rubber sealapplicabletopneumatic
2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言

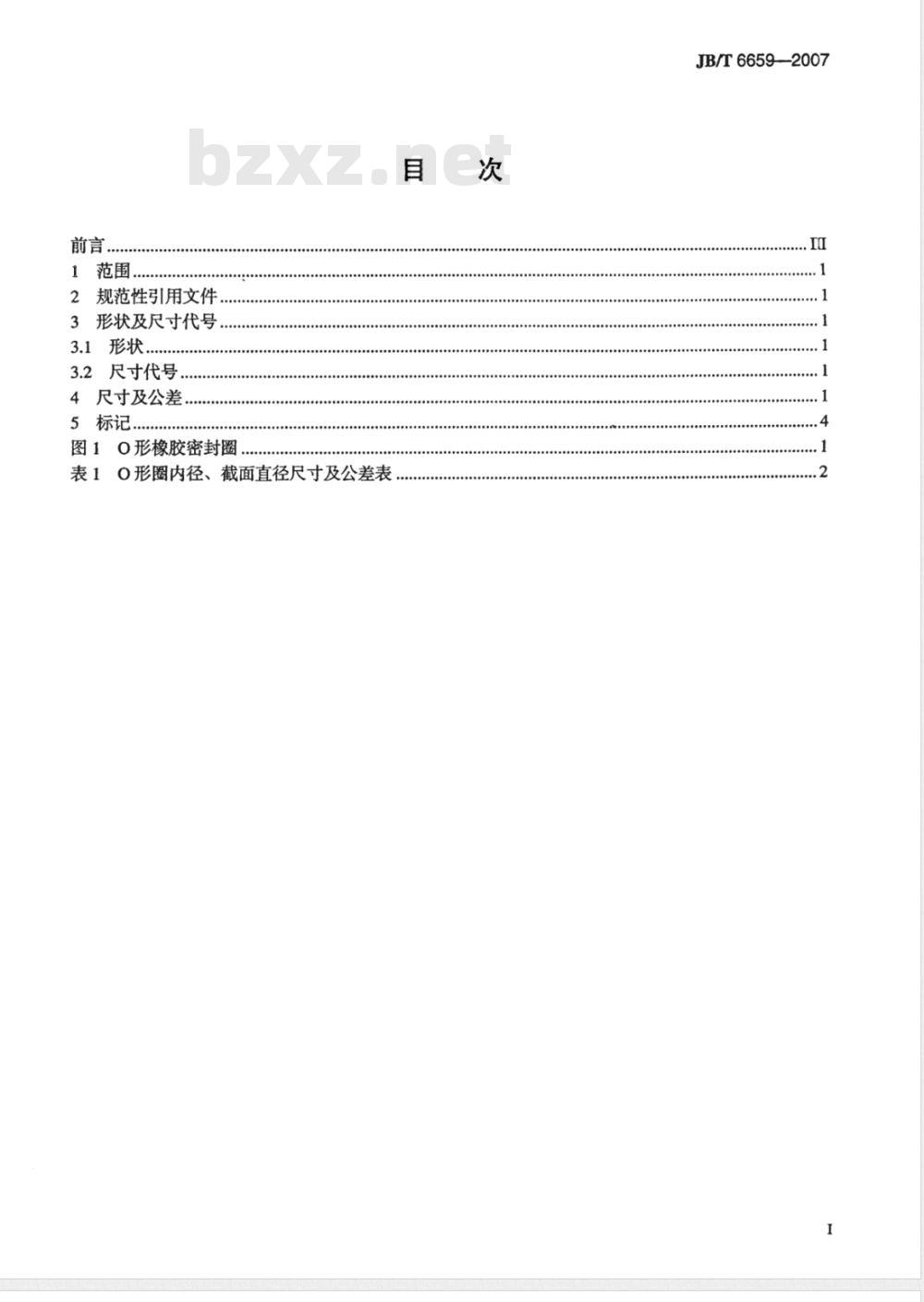

1范围
2规范性引用文件..
3形状及尺寸代号
3.1形状..
3.2尺寸代号..
4尺寸及公差
图1O形橡胶密封圈..
表1O形圈内径、截面直径尺寸及公差表目
JB/T6659-2007

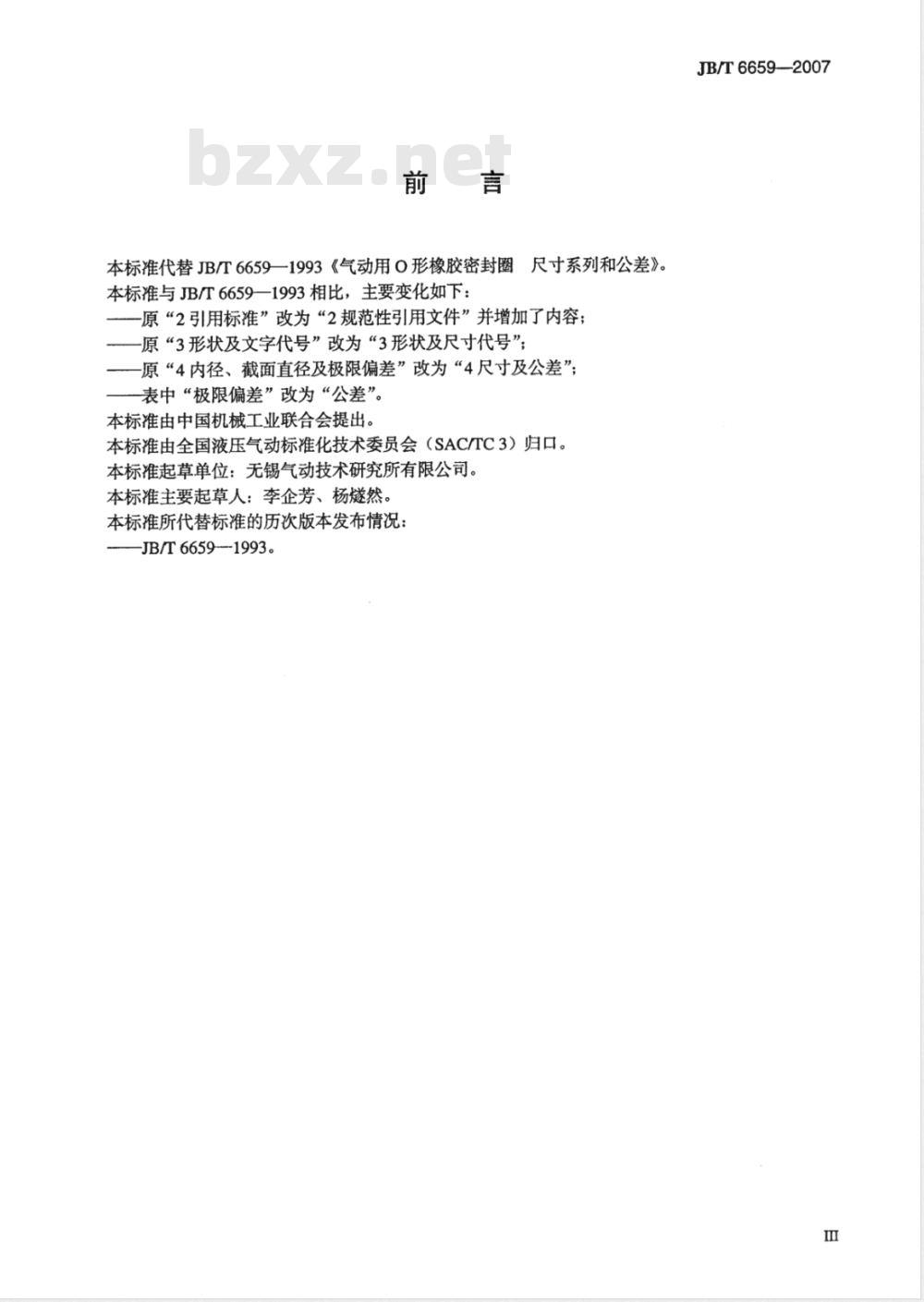

本标准代替JB/T6659—1993《气动用O形橡胶密封圈1尺寸系列和公差》。
本标准与JB/T6659—1993相比，主要变化如下：-原“2引用标准”改为“2规范性引用文件”并增加了内容；一原“3形状及文字代号”改为“3形状及尺寸代号”；一原“4内径、截面直径及极限偏差”改为“4尺寸及公差”表中“极限偏差”改为“公差”。本标准由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。本标准起草单位：无锡气动技术研究所有限公司。本标准主要起草人：李企芳、杨燧然。本标准所代替标准的历次版本发布情况：-JB/T66591993。
JB/T6659—2007

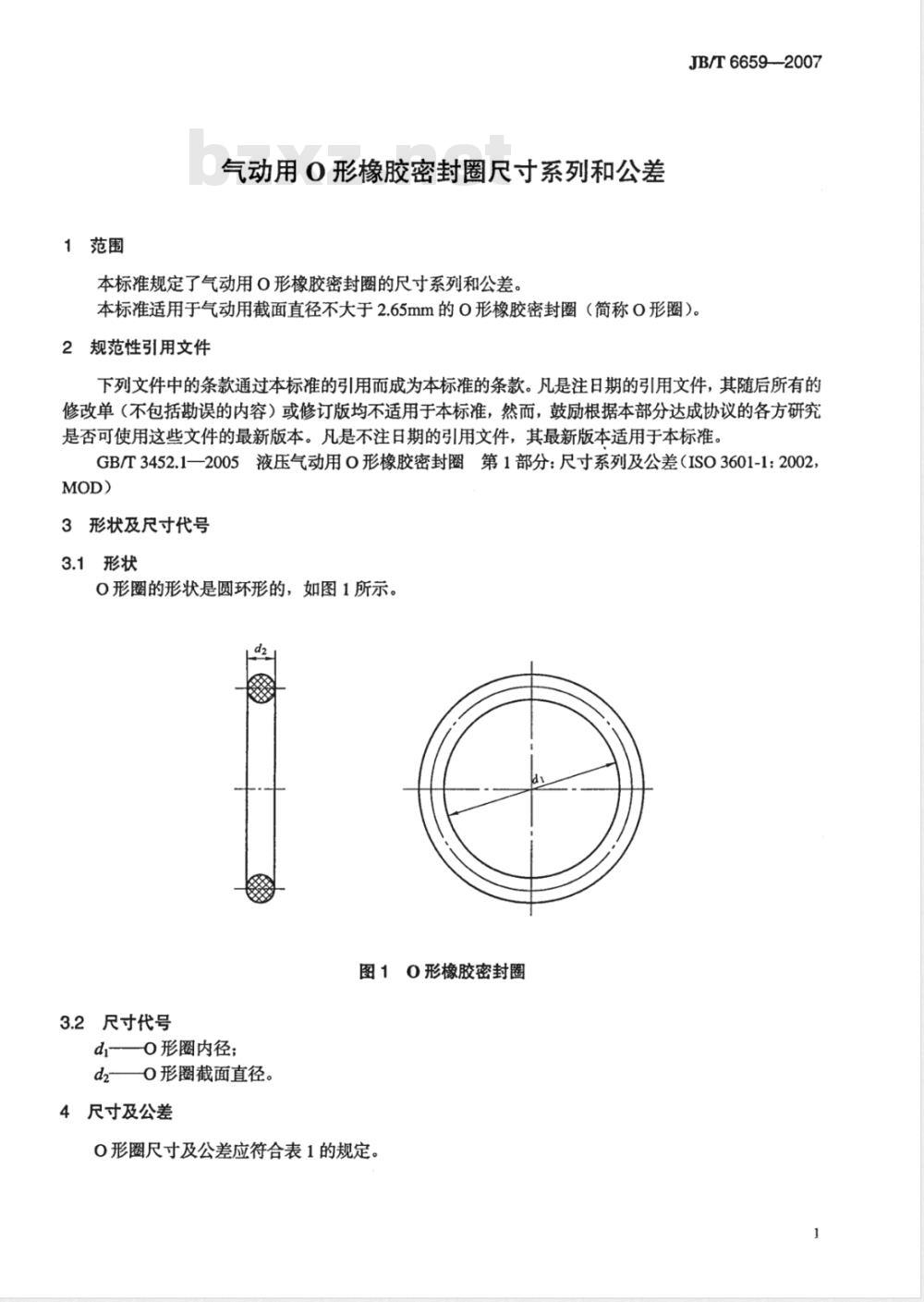

1范围
气动用0形橡胶密封圈尺寸系列和公差本标准规定了气动用O形橡胶密封圈的尺寸系列和公差，JB/T6659--2007
本标准适用于气动用截面直径不大于2.65mm的0形橡胶密封圈（简称0形圈）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3452.1一2005液压气动用O形橡胶密封圈第1部分：尺寸系列及公差（ISO3601-1：2002，MOD)
3形状及尺寸代号
3.1形状
O形圈的形状是圆环形的，如图1所示。图10形橡胶密封圈
3.2尺寸代号
di-—O 形圈内径;
d2o形圈截面直径。
4尺寸及公差
0形圈尺寸及公差应符合表1的规定。JB/T6659-2007

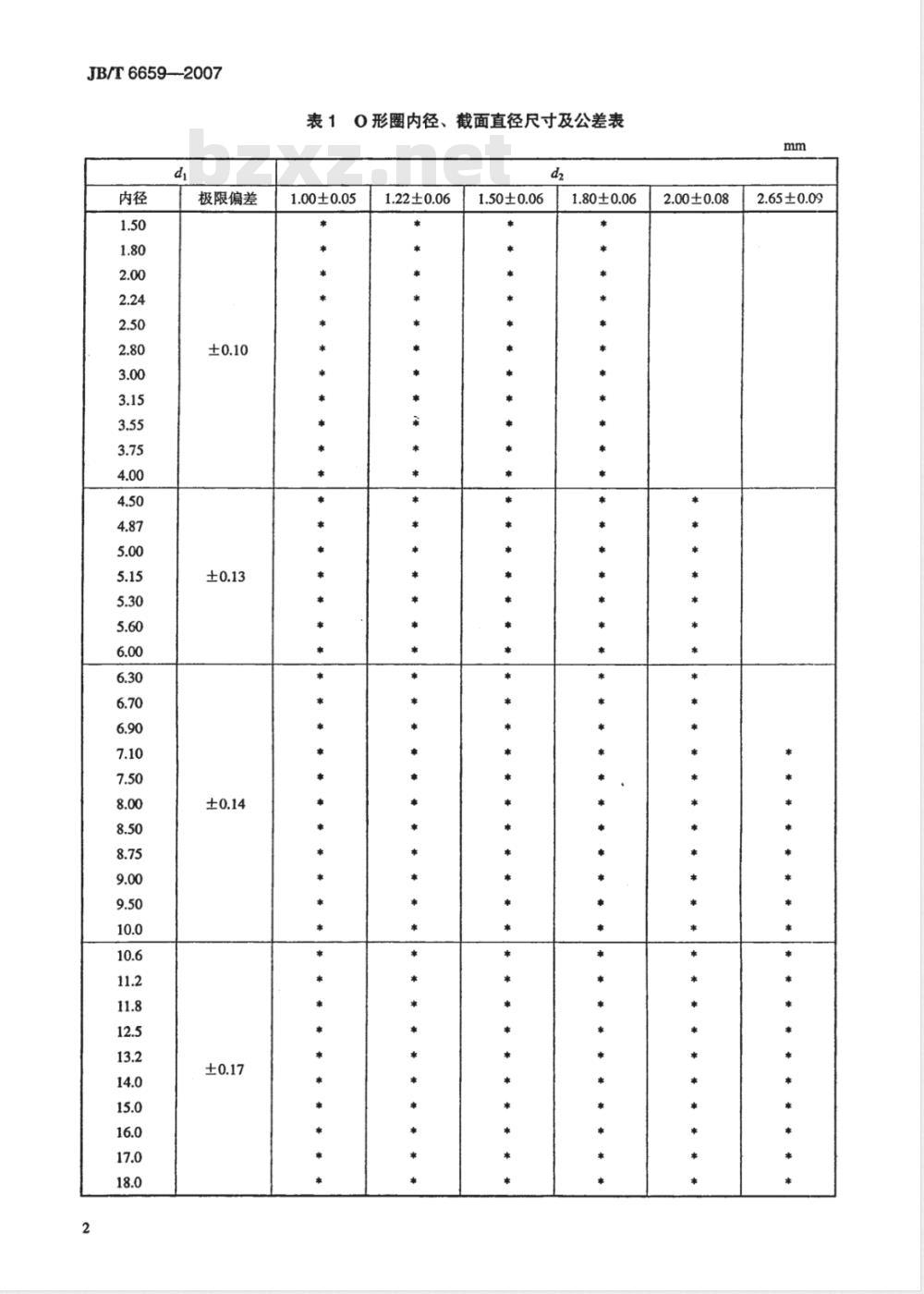

表10形圈内径、截面直径尺寸及公差表mm
2.65±0.09
2.00±0.08
1.80±0.06
1.50±0.06wwW.bzxz.Net
1.22±0.06
1.00±0.05
极限偏差
JB/T6659-2007
表1 (续)
2.65±0.09
2.00±0.08
11.80±0.06
1.50±0.06
1.22±0.06
1.00±0.05
极限偏差
JB/T6659—2007
极限偏差
1.00±0.05
注：“*”为推荐使用O形圈的截面直径5标记
表1(续）
1.22±0.06
1.50±0.06
标记方式应符合GB/T3452.1—2005中3.2的规定4
1.80±0.06
2.00±0.08
2.65±0.09
