【机械行业标准(JB)】 切茶机

JCS65.060.99
案号：21516：2007

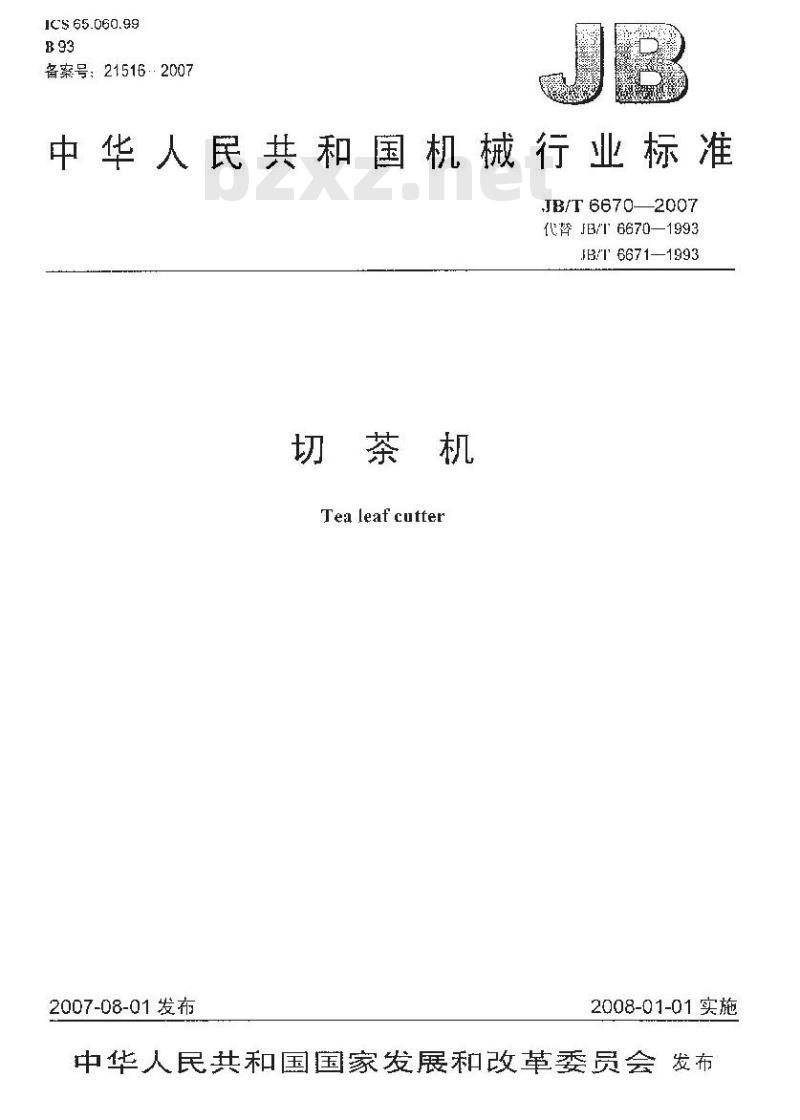

中华人民共和国机械行业标准
JB/T66702007
代替FB6670—1993
JB:T 66711993
切茶机
Tealeaf cutter
2007-08-01发布
2008-01-01实施

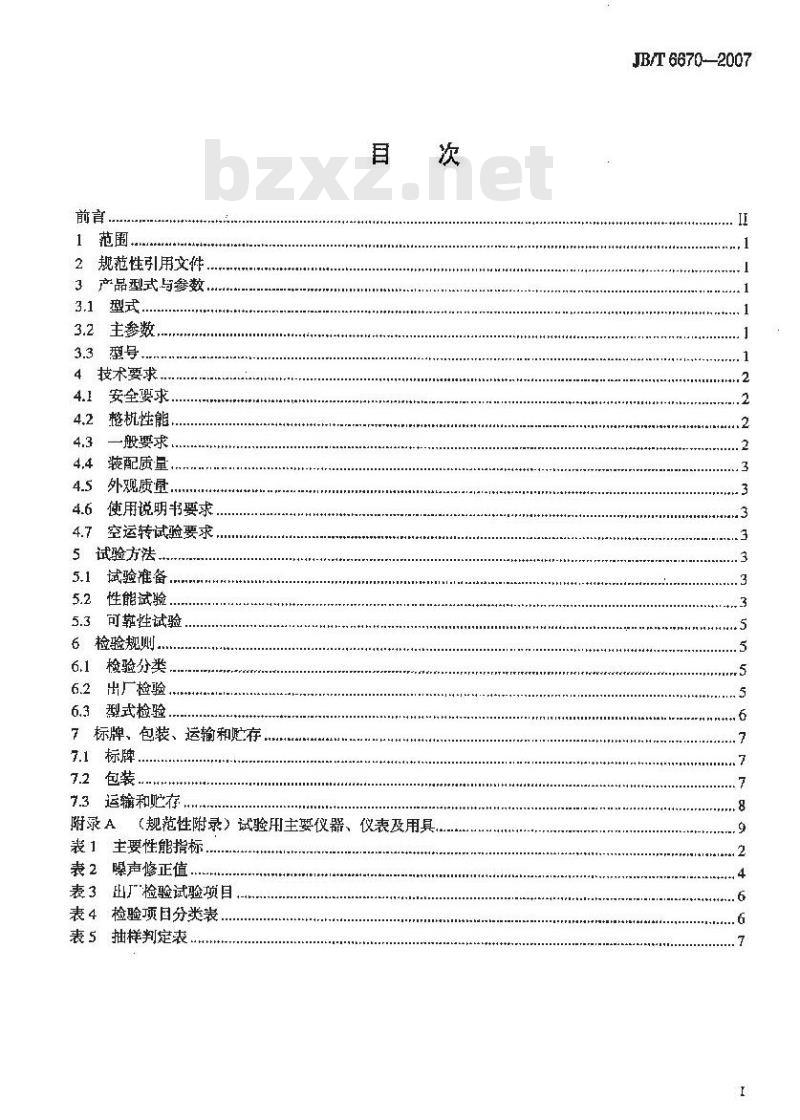

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
3产品型式与参数
主参数
4技术要求
安全要求
整机性能，
一般要求．
装配质量
外观质量..
使用说明书要求
空运转试验要求
5试验方法，
试验准备.
性能试验
可幕性试验
检验规则
检验分类
出厂检验
型式检验
7标牌、包装、运输和哒存..
7.1标牌
7.2包装
7.3运输和贮存.
附录A（规范性附录）试验用主要仪器、仪表及用具表1主要性能指标
表2噪声修正值.
表3出检验试验项目
表4检验项国分类表
表5抽样判定表
TEEEEE
JB/T 6670-2007
JB/T6670—2007

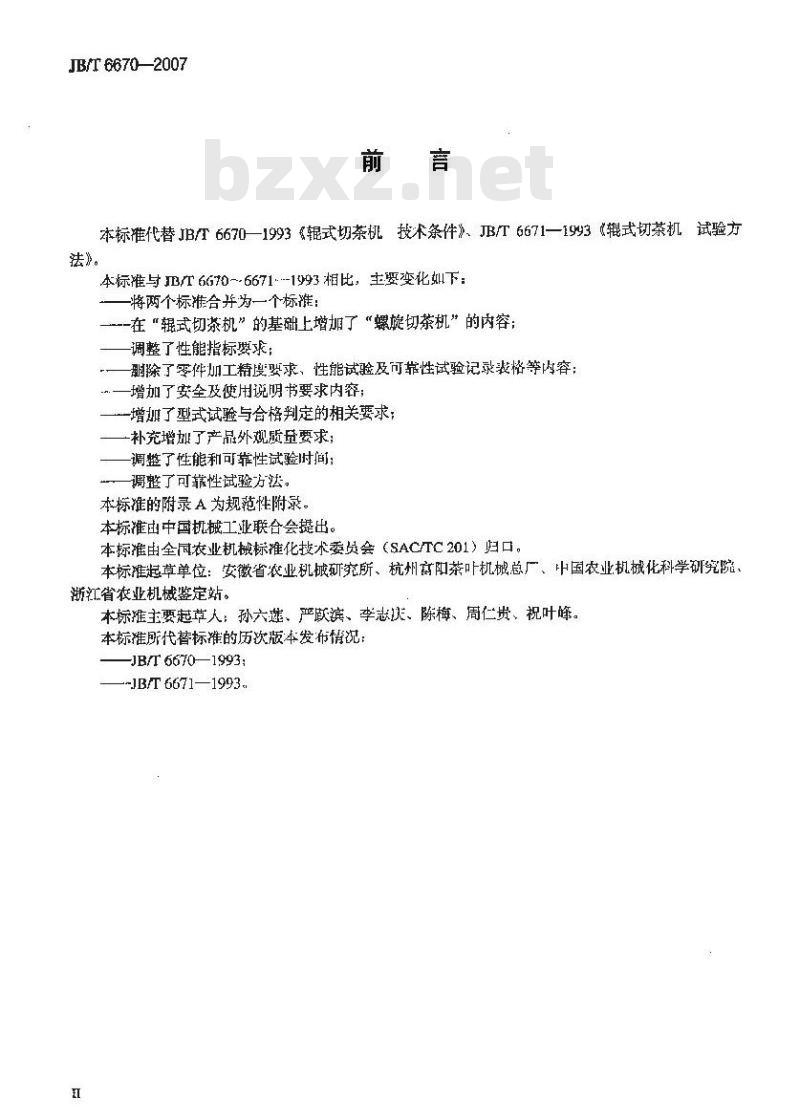

本标准代替JB/T6670—1993《辊式切茶机技术条件》、JB/T6671—1993《辊式切茶机试验方法》。
本标准与B/T6G70~6671-1993比，主婴变化如下将两个标准合并为一个标准：
-在“辑式切茶机”的基础上增加了“螺旋切茶机”的内容：调整了性能指标要求；
删除了零件加工精瘦娶求、性能试验及可靠性试验记录表格等内容：一增加了安全及使用说明书要求内容：一增加了型式试验与合格判定的相关要求：补充增加了产品外观质量要求；调整了性能和可靠性试验时间：调整了可靠性试验方法。
本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全属衣业机械标准化技术委员会（SACTC201）归口。本标准起草单位：安徽省农业械研究所、杭州高阳茶叶机械总厂、中国农业机械化科学研究院浙江省农业机械鉴定站。
本标雅主要草人：孙六莲、严欣滨、李志抚、陈梅、周仁贵、祝叶峰。本标准所代替标准的历次版本发布情况：JB/T 6670—1993;
-JB/T 6671—1993 .

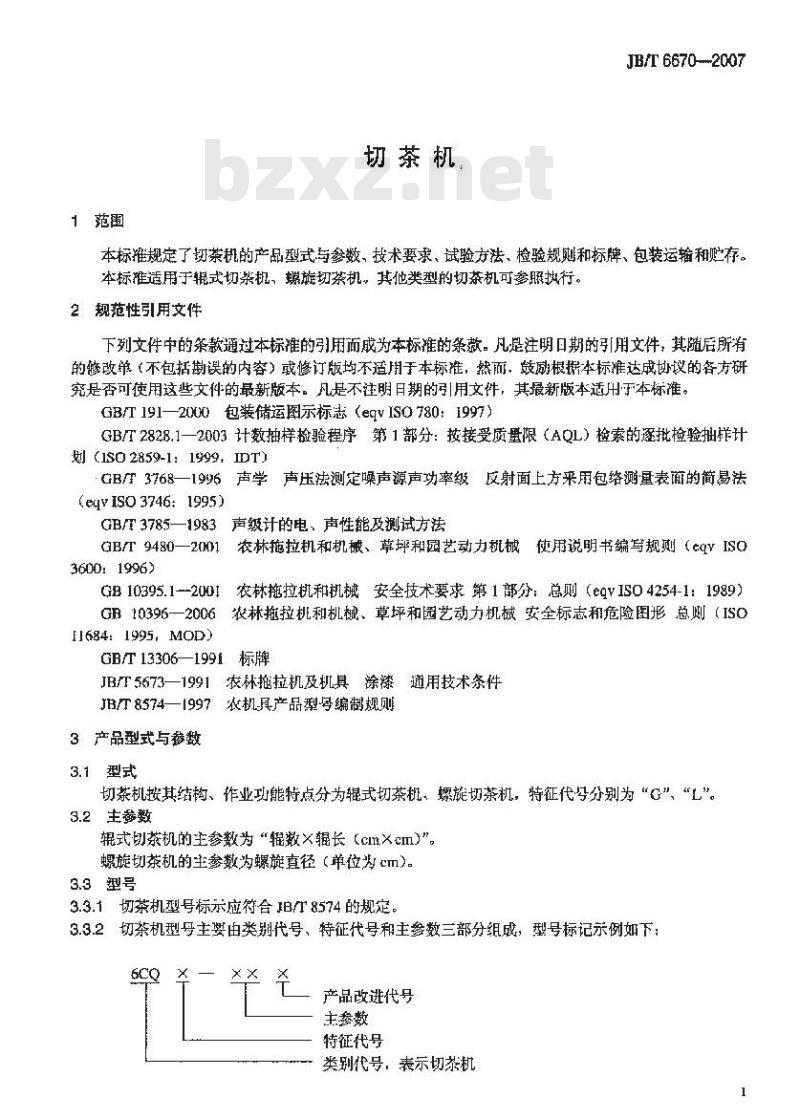

1范围
切茶机
JB/T6670---2007
本标推规定了切茶机的产品型式与参数，技术要求，试验方法、检验规则和标牌、包装运输和贮存。本标推适用于辊式切杂机，螺旅切茶机，其他类型的切茶机可参服热行。2规范性引用文件
下列文件中的条款通过本标谁的引用面而成为本标准的条款。凡是注明口期的引用文件，其随后所有的修改择（不包括期误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明目期的引用文件，其最新版本适用于本标准。GB/T191—2000包装储运图示标志（egVISO780：1997）GB/T2828.1—2003计数抽样检验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样计划（1SO 2859-1：1999，IDT)
B/T3768一1996声学声压法测定噪声源声功率级反射面上方来用包络测量表面的简易法(eyyIS03746:1995)
GB门3785-—1983声级计的电，声性能及测试方法GB/T 9480—2001
3600:1996)
GB 10395.1--2001
农株拖拉机和机械、草坪和园艺动力机械使用说明书编写规测（eqYISO农林拖拉机和机械安全技术要求第1部分：总则（e9VI504254-1：1989）G10396一2006农林拖拉桃和机械、草坪和圆艺动力机械安全标志和危险图形总卿（ISC11684:1995,MOD)
GB/T13306—1991标牌
JBT5673—1991农林拖拉机及机具涂漆通用技术条件JB/T8574—1997农机具产品型母编制规则3产品型式与参数
3.1型式
切茶机按其结构、作业功能特点分为辑式切茶机、螺旋切茶机，特征代孕分别为“G”、“L”。3.2主参数
式切茶机的王参数为“辊数×辊长（cmXcm）\螺旋切茶机的主参数为螺旋查径（单位为心m）3.3型号
3.3.1切茶机型号标示应符合JB/T8574的规定3.3.2切茶机型母主要由类别代号、特征代号和主参数三部分组成，型号标记宗例如下：6cQ
产品改进代号
主参数
特征代号
类别代号：表示切茶机
JB/T6670—2007

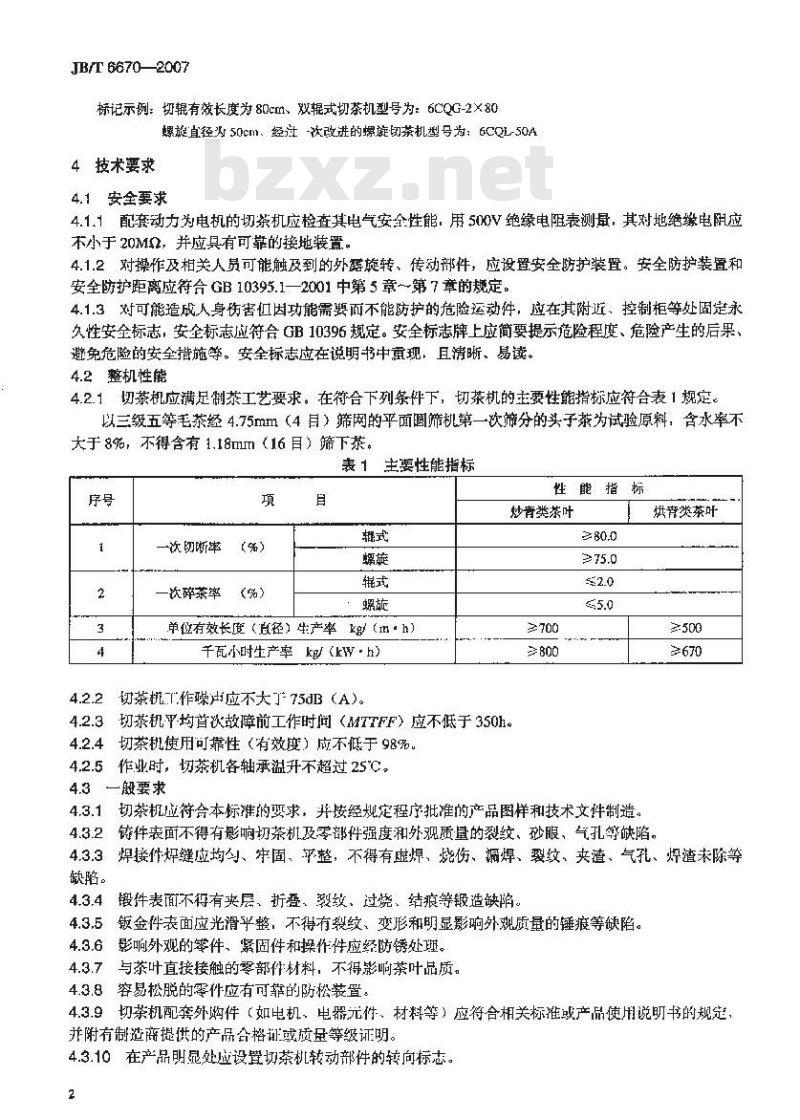

标记示例：切辊有效长度为80cm、双辊式切茶机型号为：6CQG-2×80螺旋直径为50cm、经过-次改进的螺旋切茶机型号为：6CQL-50A4技术要求
4.1安全要求
4.1.1配套动力为电机的切茶机应检查其电气安全性能：用500V绝缘电阻表测量，其对地绝缘电阻应不小于20M0，并应具有可靠的接地装置4.1.2对操作及相关人员可能触及到的外露旋转、传动部件，应设置安全防护装置。安全防护装置和安全防护距离应符合GB 10395.1一2001中第 5章~第7章的规定。4.1.3对可能造成人身伤害但因功能需要面不能防护的危险运动件，应在其附近、控制柜等处固定永久性安全标志，安全标志应符合GB10396规定。安全标志牌上应简要提示危险程度、危险产生的后果、避免危险的安全措施等。安全标志应在说明书中重现，且清晰、易读。4.2整机性能
4.2.1切茶机应满足制茶工艺要求。在符合下列条件下，切茶机的主要性能指标应符合表1规定。以三级五等毛茶经4.75mm（4具）筛网的平面圆筛机第一次筛分的头子茶为试验原料，含水率不大于8%，不得含有 1.18mm（16 目）筛下茶。表1
主要性能指标
一次韧断率
次碎茶率
单位有效长度（直径）生产率k（m·h）千瓦小时生产率kg（kW·h)
切茶机作碟出应不大丁75dB（A）。4.2.2
性能指标
炒青类茶叶
4.2.3切茶机平均首秋故障前工作时间（MTTFF）应不低于350h4.2.4切茶机使用可靠性（有效度）应不低于98%。4.2.5作业时，切茶机各轴承溢温升不超过25℃。4.3一般要求
切茶机应符合本标准的要求，并按经规定程序批准的产品图样和技术文件制造。4.3.1
烘膏类茶叶
≥500
铸件裘面不得有影响切茶机及零部件强度和外观质量的裂纹、砂眼，气孔等缺陷，4.3.2
焊接件焊缝应均匀、守固，乎整，不得有虚焊、烧伤、斓焊、裂纹，夹渣、气孔、烃渣未除等缺陷。
锻件表面不得有夹居、折叠、裂纹、过烧、结痕等锻造缺陷。4.3.54
钣金件表面应光滑乎整，不得有裂纹、变形和明显影响外观质量的锤痕等缺陷。4.3.6影响外观的等件、紧固件和操作件应经防锈处理。4.3.7与茶叶直接接触的零部件材料，不得影响茶叶品质。4.3.8容易松脱的零件应有可靠的防松装置。4.3.9切茶机配套外购件（如电机、电器元件、材料等）应符合相关标推或产品使用说明书的规定并附有制造商提供的产品合格证或质量等级证明。4.3.10在产品明显处应设置切茶机转动部件的转向标志。2
4.4装配质量
JB/T 6670-2007
4.4.1所有零部件必须经检验合格后（外购件、外协件必须有合格证），方可进行装配，4.4.2切茶机装配后：各运动部件和调节机构应灵活，平稳，可靠，不允许有卡沸、异常响声等现象。4.4.3切刀有效长度内与辊筒整个圆柱表面的间隙经调整后其偏差应不大于0.5mm4.4.4各润滑部位应加足润滑油，不允许有渗漏油及污染茶叫的现象。4.5外观质最
4.5.1切茶机外观应整洁，不允许有磕碰伤、划痕和毛刺及其他机械损伤等现象。4.5.2表面涂漆质量应符合3B/T5673的规定，漆膜厚度应不少于35um。4.5.3油漆表面应平整、匀、光清，不允许有漏漆、起皱，流挂、剥落、污渍等缺陷。4.5.4漆膜附差力检查三处，均不得低于2级。4.6使用说明书黛求
使用说明书的编制、内容等应符合GB/T9480的要求，必须包含以下内容：a）使用安全注意事项、结构简图和操作说明：b）主要技术参数（配套动力、额定转速、转子或刀片直径、生产率等）；c）机器工作原理、示意图，
d）机器的安装与调试：
e）使用方法与操作程序：
f）故障分析与排除：
g）维护与保养：
h）运输与贮存：
i）制造厂或供应商的名称，地址、邮编及联系电话。4.7空运转试验要求
4.7.1产品出厂前应逐台进行不少于30min的空运转试验，4.7.2切茶机在空运转试验中各转动部位和调节机构应灵活、平稳、可靠。4.7.3各零部件之问的连接应半固、可靠，不得有松动现象。4.7.4切茶机轴承温升和传动箱温升应符合4.2.5的规定要求。5试验方法
5.1试验准备
5.1.1试验啦选择在具有代表性的、船满足备试验项目测定的茶厂进行。5.1.2试验前证测定试验样机的主要技术参数并做好记录。并按使用说期书的规定进行样机安装和调试，确认样机达到正常状态后方可进行试验。5.1.3试验人员应熟悉样机结构和性能，能熟练操作样机，在试验期间不能随意更换。5.1.4试验前采用随机和对角线四分法取样法对三级五等毛茶原料进行敢样检验，保证原料符合试验条件要求。
5.1.5试验用仪器、仪表使用前应经饺验检定合格，试验用主要仪器、仪表及工具见附录A。5.2性能试验
5.2.1试验以考核样机机械性能和作业质量是否达到设计要求、制茶工艺是否满足制茶品质要求为目的。
5.2.2加载试验前，应先进行空运转试验，时间不少于30min，并测定样机空载功耗，并作记录，5.2.3空运转试验结束后，进行正式加载试验，每台试验3次，每次45min。三次试验时间间隔应尽量短，即前一次试验结束清理后，立即进行下一次试验，测定每次试验的试验时间，加载功耗、噪声、辑承温升和传动箱温升、试验原料用量。3
JB/T66702007
5.2.4轴承与传动箱温升测定
在试验结束时，用点温计测虽轴承外壳和传动箱润滑油的温度，试验结束时的温度与环境温度之差即别样机的轴承温升和传动箱温升，5.2.5噪声测定：
5.2.5.1按GB/T3768的规定进行，测试仪器应符合GBT3785--1983中规定的2型或2型以上的声级计，采用声级计的A权级网络。5.2.5.2切茶机周围不应效置障碍物，切茶机与墙壁的距离一般应大于2m1。将测试仪器置于水平位置，传声器面向嗪市源，传声器距离地面商度为1.5m，与切茶机的距离为1m（按基准体表面计），用慢档进行测量。每一次测量点数为五点，即沿切茶机周国测量表面矩形每一边的中点（共四个点）和切茶机上表面正上方1m的中点处。取各点噪声平均值为最后测定结果。同时，应测量相应点的景噪声。5.2.5.3噪声修正。当在每个测点上测量A声级时，若与背景噪声的A声级之差小于3dB（A）时，测掌结果无效：若相差大于10dB（A）时，则本底噪克的影响可忽略不计：当相差小于10dB（A）而大于3dB（A）时，则应按表2进行修正。取三次试验测定值的最大值作为样机噪声测定结果。表2噪声修正值
背系噪声与机组噪声的差值dB（A）从测盘值中应减去dB（A）
5.2.6尘产率测定：
修正值
在试验中记录切茶作业时的茶叶原料消耗量、试验时间和耗电量。5.2.6.1单位有效长度（直径）生产率按式（1）计算：G×60
t·L或D
式中：
P~单位有效长度（直径）生产率，单位为kgl（m·h)：G试验原料质量，单位为kg:
-试验时间，单位为in
L切辊有效长度，单位为m
D刀片直径，单位为 ㎡
5.2.6.2于乱小时生产率按式（2）让算：G
P,——干瓦小时生产率，单位为kgl（kw·h)：一试验时间内耗电量，单位为 kw·h。A
5.2.7一次切断率测定：
（1）
从切断茶吁中随机取样100g左右：用1.18rmm（16日）标准筛于T回转分筛五转：敢出筛上茶，用与筛网孔轻相间方格纸对照，分离出大于方格对角线长度的茶叶并称重，重复测定三砍，结果取平均值。一次切断率按式（3）计算：武中：
次切断率，%；
&Ga-C,
G.-切断茶取样质量，单位为g
筛上茶中大于方格对角线的茶叶质量，单位为名。5.2.8一次碎茶率测定：
JB/T6670—2007
分别从试验原料和切断茶叶中随机取样100g无右，用16月标准筛手工回转分筛五转，取出筛下茶称重，重复测定三次，结果取平均值。一次碎茶率按式（4）计算：Gax -Gwx ×100%
武中：
一次碎茶率，%；
一切断后茶叶筛下茶质量，单位为Ggx
一试验原料筛下茶质量，单位为g：Gax
Gy--试验原料取样质量，单位为g。5.3可靠性试验
5.3.1试验样机
乎均首次故障前工作时间考核不得少于两台；有效度考核至少一台。5.3.2平均首次故障前工作时间（M7FF）(4)
试验采用定时截尾试验方法，时间为400h，测定每台切茶机首次救障前工作时间，然后计算平均值。平均首次故障前工作时间按式（5）计算：MTTFF-
式中：
抽样试验台数：
故障台数：
—第：台切茶机出现首次故障时累计工作时问，单位为h：to
一定时截试验时间，单位为h。
5.3.3有效度（使用可靠性）
有效度单机考核累计工作时间不得少于500h，试验过程中除易损件外，不允许更换其他零件。有效度按（6）计算：
武中：
K--有效度, %;
Z。——故障排除时间，单位为h：ZT，—纯工作时间，单位为h。
6检验规则
6.1检验分类
切茶机的检验分为出厂检验、型式检验。6.2出厂检验
切茶机在出厂前应逐台按表3规定的项目进行出厂检验.检验项目经制造厂质量检验部门检验符合本标准规定要求后，方可发给产品出厂合格证。JB/T 66702007
塑式检验
表3出厂检验试验项目
安全防护及安全标志
装配质革
空运转试验要求
外观质量bZxz.net
6.3.1切茶机遇有下列情况之一时，应进行型式检验a）新产品投产或者产品转厂生产的试制、定型鉴定；要乐
符合 4,I 婴求
符合4.4要求
符合 4.7 要求
符合4.5要求
b）产品的结构型式、重要零部件的材料、制造工艺、技术参数有较大改变，可能影响产品性能时：c）产品长期停产后恢复生产时：4）国家质量监督检验机构提出进行型式检验要求时。型式试验内容应包括技术要求的全部项目内容。6.3.2
抽样方法：
6.3.3.1抽样按GB/T2828.1中的正常检查次抽样方案，采用特殊检查水乎S-1，每批产品中抽检台数不少于两台。
6.3.3.2采用随机抽样方法。抽取的样机应是企业抽伴前12个月内生产的、未经使的合格产品。在工厂抽样时，描样切体量应不少于20台。在销售部门抽样时，母体量不受此限。6.3.4检验项目按其对产品的影响程度分为A类、B类和C类，检验项月分类见表4。表 4检验项目分类表
项目处类
安全要求
—次切断率
检验项同
单位有效长度（直径）生产率
千瓦小时生产率
工作噪声
轴承温升
瘦用说明书内穿
平均首次无故障前工作时间
有效度
接质垦
铸件质望
锻件质量
饭金件质母
零件可霏防松装置
转子转向标志
装配质望
外观质量
漆膜附着力
漆膜厚度
产品标牌内容
包装质微
6.3.5判定规则
JB/T66702007
抽样检验的合格判定按表5规定进行，表中AQL为可接收质量限，A.为接收数，R.为拒收数。被检样品的A、B、C各类项日不合格数均不超过相应的接收数，方可判定被检样机合格，否则判定为不合格。
表 5抽样判定表
不合格分类
项口数
检查永平
样本字码
样本数（n）
6.3.6购货单位检测产品质最时，抽样方法及可接收质量限AOL值由供需双方按GB/T2828.1的规定协商确定。
7标牌、包装、运输和贮存
7.1标牌
7.1.1每台切茶机上的明显位置应牢固地固定符合GB/T13306规定的永久性的产品标牌，标牌内容应清晰明显。
7.1.2产品标牌至少应包括以下内容：a）商标，型号，名称;
b）主要技术参数（配套功率、额定转速、生产率等）：c）产品执行标准（或企使用说明书中标出）：d）生产日期及出厂编号；
e）制造厂名称。
7.2包装
7.2.1户品出厂包装应牢固可靠，便于装卸，符合运输要求，防潮、防压，应保证在正常的装运过程中不致碰和受潮，如用户有特殊要求，可由产品供需双方协商决。7.2.2包装箱内应随机装有产品合格证、使用说明书、装箱清单，保修卡、附件、备件（易损件）及随机工具。
7.2.3产品包装前应清理干净，油漆表面除外的外露加工面应涂防锈油。7.2.4包装箱外表面应标明以下内容：a）产品型号、名称；
b）产品商标：
e）数量：
d）包装箱体积：长×宽×高，单位为mm×nm×mm；e）制造厂名称；
f）毛重或静重，单位为kg：
g）“不得倒置”、“小心轻放”、“向上”、“防潮”、“防压”等标志，并符合GB/T191的规定。7
IB/T6670-2007
73运输和赠存
7.3.1产品在运输和贮存过程中，应有防碰撞，防潮、防挤压等措施，7.3.2产品应存在有干爆、通风和防潮等措施的仓库内。当露天存故时，应有防雨、晒、防潮防积水等设施。
7.3.9产品禁止与有腐蚀性或有毒性的物质灌放。序
功率仪或有功电度表
声毁计(A)
点温计
标准筛网
方格纸
取样塑料袋
附录A
(规范性附录）
试验用主要仪器、仪表及用具
1%或2.0级
4自、16 日
5(xg、250g装
方格边长与供试辐简凹坑尺寸相同JB/T6670-2007
若下个
若干个
若干张
若干个
