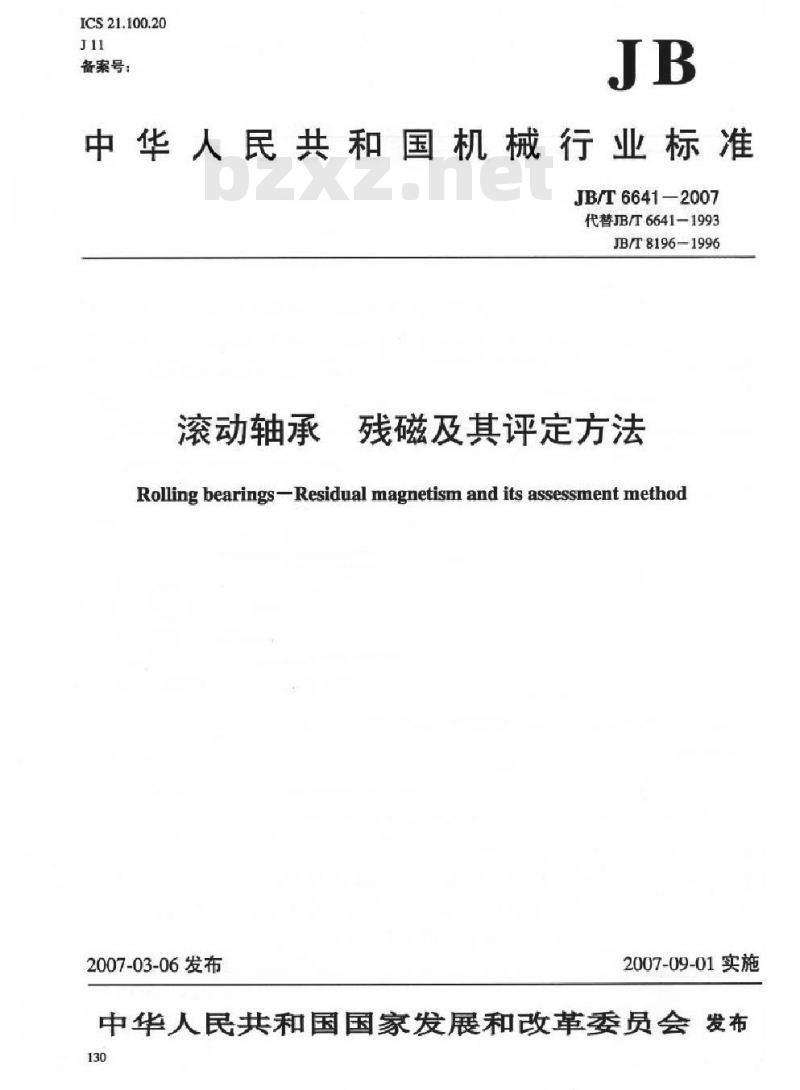

中华人民共和国机械行业标准
JB/T6641-2007
代替JB/T6641-1993
JB/T8196-1996
滚动轴承
残磁及其评定方法
Rolling bearings-Residual magnetism and its assessment method2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布130
TYYKAONTKAa
JB/T6641-2007

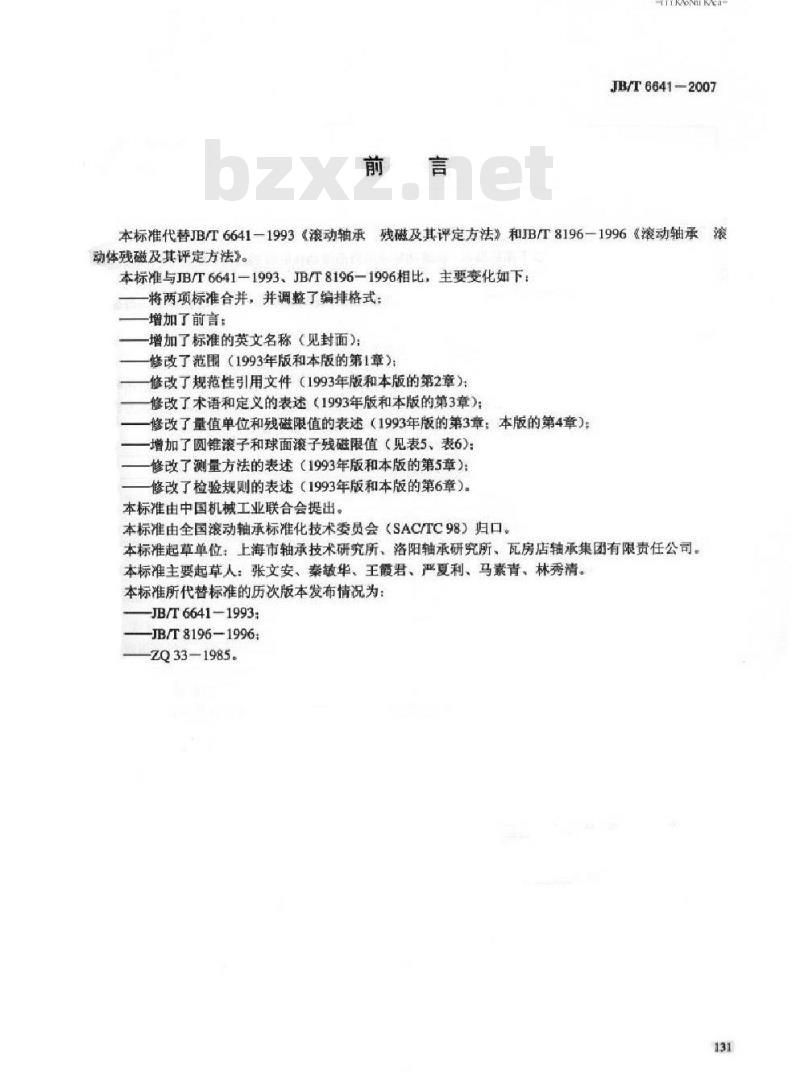

本标准代替JB/T6641-1993《滚动轴承残磁及其评定方法》和JB/T8196-1996《滚动轴承滚动体残磁及其评定方法》。
本标准与JB/T6641-1993、JB/T8196-1996相比，主要变化如下：将两项标准合并，并调整了编排格式：增加了前言：
增加了标准的英文名称（见封面）：修改了范围（1993年版和本版的第1章）：修改了规范性引用文件（1993年版和本版的第2章）：修改了术语和定义的表述（1993年版和本版的第3章）：修改了量值单位和残磁限值的表述（1993年版的第3章：本版的第4章）：增加了圆锥滚子和球面滚子残磁限值（见表5、表6)：修改了测量方法的表述（1993年版和本版的第5章）：修改了检验规则的表述（1993年版和本版的第6章）。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：上海市轴承技术研究所、洛阳轴承研究所、瓦房店轴承集团有限责任公司。本标准主要起草人：张文安、秦敏华、王霞君、严夏利、马素青、林秀清。本标准所代替标准的历次版本发布情况为：JB/T6641-1993:
JB/T8196-1996
ZQ33-1985。
JB/T6641—2007

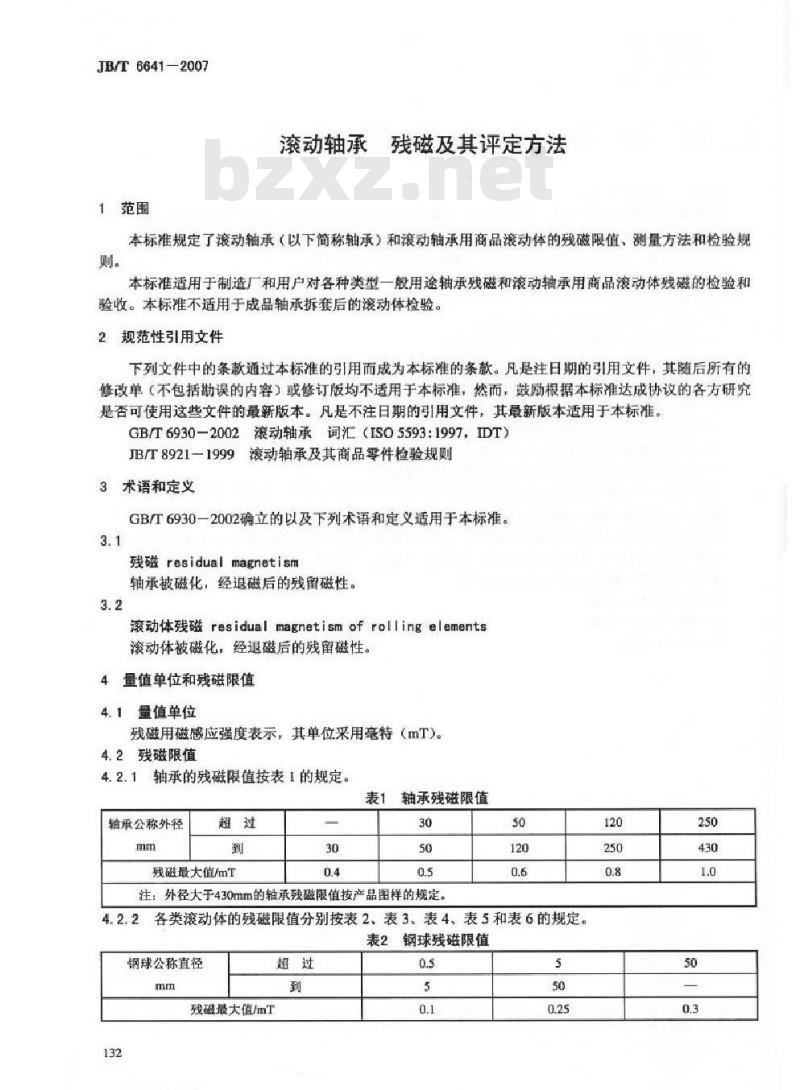

滚动轴承残磁及其评定方法
本标准规定了滚动轴承（以下简称轴承）和滚动轴承用商品滚动体的残磁限值、测量方法和检验规则。
本标准适用于制造厂和用户对各种类型一般用途轴承残磁和滚动轴承用商品滚动体残磁的检验和验收。本标准不适用于成品轴承拆套后的滚动体检验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6930-2002滚动轴承词汇（ISO5593:1997.IDT）JB/T8921一1999滚动轴承及其商品零件检验规则3术语和定义
GB/T6930一2002确立的以及下列术语和定义适用于本标准。3.1
残磁residual magnetism
轴承被磁化，经退磁后的残留磁性。3.2
滚动体残磁residual magnetism of rolling elements滚动体被磁化，经退磁后的残留磁性。4量值单位和残磁限值
4.1量值单位
残磁用磁感应强度表示，其单位采用毫特（mT）4.2残磁限值
4.2.1轴承的残磁限值按表1的规定。表1轴承残磁限值
轴承公称外径
残磁最大值/mT
注：外径大于430mm的轴承残磁限值按产品图样的规定。4.2.2
各类滚动体的残磁限值分别按表2、表3、表4、表5和表6的规定。钢球残磁限值
钢球公称直径
残碰最大值/mT
滚针公称直径
残磁最大值/mT
圆柱滚子公称直径
残磁最大值/mT
圆锥滚子公称直径
残磁最大值/mT
球面滚子公称直径
残碰最大值/mT

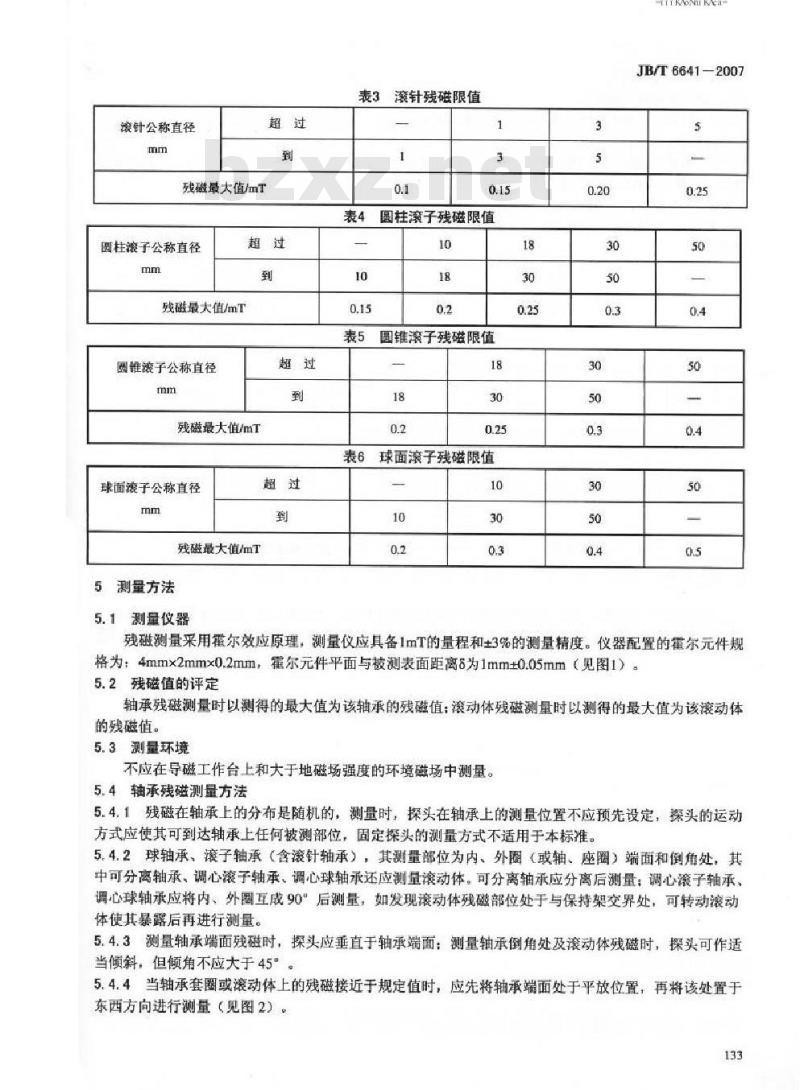

5测量方法
5.1测量仪器
滚针残磁限值
表4圆柱滚子残磁限值
5圆锥滚子残磁限值
3球面滚子残磁限值
TYYKAONTKAa
JB/T6641-2007
残磁测量采用霍尔效应原理，测量仪应具备1mT的量程和±3%的测量精度。仪器配置的霍尔元件规格为：4mm×2mmx0.2mm，霍尔元件平面与被测表面距离为1mm±0.05mm（见图1）。5.2残磁值的评定
轴承残磁测量时以测得的最大值为该轴承的残磁值：滚动体残磁测量时以测得的最大值为该滚动体的残磁值。
5.3测量环境
不应在导磁工作台上和大于地磁场强度的环境磁场中测量。5.4轴承残磁测量方法
5.4.1残磁在轴承上的分布是随机的，测量时，探头在轴承上的测量位置不应预先设定，操头的运动方式应使其可到达轴承上任何被测部位，固定探头的测量方式不适用于本标准。5.4.2球轴承、滚子轴承（含滚针轴承），其测量部位为内、外圈（或轴、座圈）端面和倒角处，其中可分离轴承、调心滚子轴承、调心球轴承还应测量滚动体。可分离轴承应分离后测量：调心滚子轴承、调心球轴承应将内、外圈互成90°后测量，如发现滚动体残磁部位处于与保持架交界处，可转动滚动体使其暴露后再进行测量。
5.4.3测量轴承端面残磁时，探头应垂直于轴承端面：测量轴承倒角处及滚动体残磁时，探头可作适当倾斜，但倾角不应大于45。
5.4.4当轴承套圈或滚动体上的残磁接近于规定值时，应先将轴承端面处于平放位置，再将该处置于东西方向进行测量（见图2）。
JB/T6641-2007

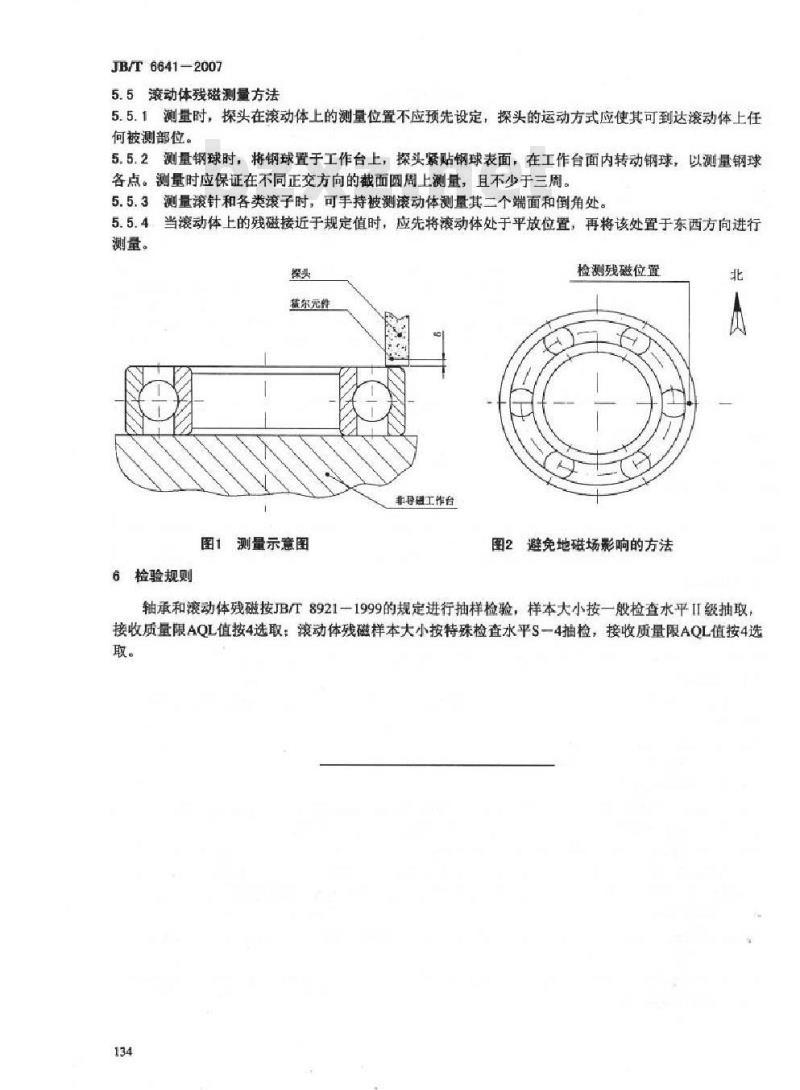

5.5动体残磁测量方法
5.5.1测量时，探头在滚动体上的测量位置不应预先设定，探头的运动方式应使其可到达滚动体上任何被测部位。
5.5.2测量钢球时，将钢球置于工作台上，探头紧贴钢球表面，在工作台面内转动钢球，以测量钢球各点。测量时应保证在不同正交方向的截面圆周上测量，且不少于三周。5.5.3测量滚针和各类滚子时，可手持被测滚动体测量其二个端面和倒角处。5.5.4当滚动体上的残磁接近于规定值时，应先将滚动体处于平放位置，再将该处置于东西方向进行测量。
蓝尔尧性
图1测量示意图
6检验规则
非导研工作台此内容来自标准下载网
检测残磁位置
图2避免地磁场影响的方法
轴承和滚动体残磁按JB/T8921一1999的规定进行抽样检验，样本大小按一般检查水平II级抽取，接收质量限AQL值按4选取：滚动体残磁样本大小按特殊检查水平S一4抽检，接收质量限AQL值按4选取。
